Действующие нормативы и виды
Согласно действующим СНиП, высота унитаза не должна превышать максимально допустимой величины, на которую обычно ориентируются производители сантехники. Она выбирается с учетом универсальности этого прибора, которым должны пользоваться как взрослые, так и дети. При этом типовой размер не всегда учитывает особенности состава семьи и нуждается в связи с этим в своевременной корректировке.
Прежде чем определиться с таким параметром, как высота инсталляции для унитаза, рассмотрим существующие разновидности этих изделий, которые делятся на напольные и подвесные. Второй вид имеет несколько исполнений, различающихся как своей конструкцией, так и способом монтажа.
Подвесные унитазы могут быть:
- консольного типа (это стандартные образцы привычной формы, но только навешиваемые на стену посредством инсталляции);
- так называемый унитаз-компакт с опорой на половую стяжку (без жесткого крепления к ней);
- угловой сантехнический прибор, используемый в помещениях с нестандартным расположением стенок.
В многоквартирных домах широкое распространение получила напольная модель с открытым бачком и ножкой, крепящейся к полу.
В отличие от этих приборов подвесная раковина фиксируется на инсталляции, скрытой за фальшпанелью, где также расположены бачок и трубы коммуникаций. Наружу выводится только чаша унитаза с вмонтированной чуть выше кнопкой слива. Такая конструкция смотрится очень оригинально (создается впечатление, что она подвешена в воздухе).
Где установить розетку в ванной: о зонах и их размерах

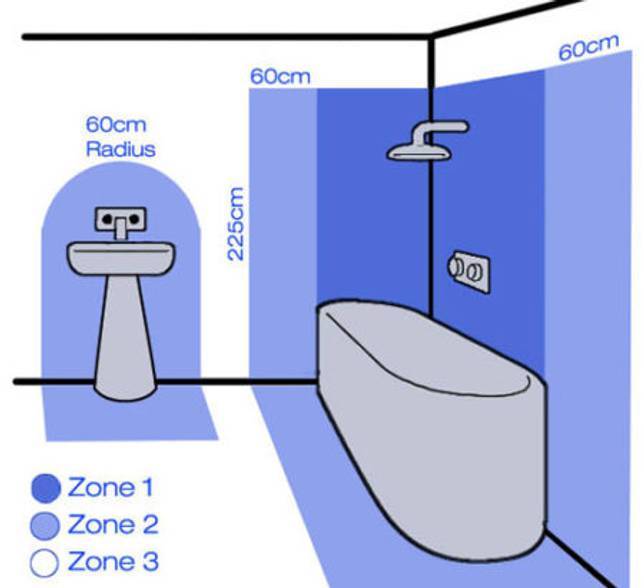

В каком месте ванной комнаты можно монтировать розетку? Согласно тому же ПУЭ, весь объем помещения ванной комнаты делится на четыре зоны, маркируемые цифрами от 0 до 3:
- Зону 0 занимают непосредственные источники воды — ванны, душевые уголки, раковины. В этой зоне запрещена установка любого электрооборудования с рабочим напряжением выше 12 Вольт (кроме предусмотренного конструкцией сантехнических изделий);
- Зона 1 расположена НАД зоной 0 и ограничивается проекцией контуров источников повышенной влажности на потолок. Установка пригодных для бытового электрооборудования розеток на 220 Вольт не разрешается; единственное исключение — современные душевые кабины с крышкой, служащей перегородкой между зонами 0 (внутри кабины) и 1.
- Зона 2 — это «полоса» шириной 0,6 м, начинающаяся от внешних границ зон 0 и 1. Здесь, на границе зон 2 и 3, уже можно ставить розетки, имеющие класс влагозащищенности не ниже 4 (полугерметичные);
- Зона 3 начинается от внешних границ зоны 2 и заканчивается через 2,4 м. Здесь уже разрешается устанавливать электрические розетки с минимальной степенью защиты (1 по IP), но только в помещениях индивидуального пользования. Ванные комнаты в частных домах под эту категорию, в общем-то, подходят.
Где установить розетку в ванной? В правильной зоне!
Проще говоря, розетки в ванной должны располагаться на расстоянии минимум 60 см от источника повышенной влажности!
С высотой установки дело обстоит несколько сложнее — должен выбираться разумный компромисс между удобством использования и уровнем влажности в помещении. Обычно розетка для стиральной машины монтируется на высоте 40–50 см от уровня пола, для душевой кабины — на высоте более 2 м (выше ее крышки), все остальные располагают на уровне 1–1,2 м от пола. Из-за возможности затопления розетки в ванной нельзя размещать близко к полу.
Требования к проводке в ванной комнате
Требования изложены в нормативных документах: ГОСТ, ПУЭ, СНиП. Чтобы выполнить монтаж своими руками, достаточно знать основные правила. В ванной комнате есть зоны электробезопасности, которые нумеруются цифрами 0-3.
Деление на зоны следующее:
- 0 — все емкости, контактирующие с водой: чаша ванны, душевой поддон, раковина и т.п.;
- 1 — стены, прилегающие к сантехническим приборам;
- 2 — пространство на расстоянии 0,6 м от оборудования;
- 3 — условно безопасная территория, которая находится дальше 60 см.
Степень защиты электрооборудования по международному стандарту обозначается буквами IP и 2 цифрами. Первая указывает уровень защиты от проникновения в электроустановку твердых частиц, пыли, вторая — влаги. Опасность прибора уменьшается с увеличением числа. Для ванной важнее вторая цифра, указывающая на возможность попадания влаги внутрь оборудования.
Зоны безопасности и степень защиты электрооборудования взаимозависимы. Нормы указывают, какие приборы и где можно размещать (первая цифра может быть любой):
- Зона 0 — максимальная защита IP*7. Рекомендовано оборудование на 12 В. Понижающий трансформатор размещают за пределами помещения.
- Зона 1 — разрешаются приборы с защитой IP*5. На этом пространстве можно устанавливать бойлеры, проточные водонагреватели соответствующего класса.
- Зона 2. Размещают оборудование IP*4, которое мало отличается от 5 класса.
- Зона 3. Разрешается устанавливать розетки, придерживаясь специальных правил.
Длины шнура питания от переносного прибора не должно хватать, чтобы дотянуться им до ванны, раковины. Фен или другое подключенное к сети устройство, которое упадет в воду, мгновенно поразит током человека.
Розетки допускаются в зонах 2 и 3, класс защиты IP*4 и выше. Здесь можно разместить вытяжные вентиляторы, защита IP*1. Стационарное электрооборудование монтируется с обязательным заземлением и выравниванием потенциалов. Желательно выбирать для установки места, которые исключают одновременное прикосновение к прибору и конструкциям, имеющим связь с землей: трубам, радиаторам, кранам.
Выполнение монтажных работ
Для установки электротехнического элемента в помещении с повышенной влажностью воздуха, наиболее приемлемым вариантом будет применение закрытого способа установки этого электрического элемента. Для этой цели в стене делается канал с помощью зубила и молотка. Глубина канала, обычно, не превышает 2 — 3 см. Штроба делается от предполагаемого места установки розетки до ближайшей распределительной коробки, которая находится за пределами ванной комнаты.
диэлектрические трубки, внутри которых размещается кабель. Для дополнительной изоляции основного провода, в таких местах, можно использовать поливинилхлоридный кембрик. Внутри стены кабель закрепляется при помощи специальных скоб. Можно использовать для этой цели дюбель, на который закрепляется кольцо из кембрика. Диаметр такого кольца подбирается таким образом, чтобы электрический кабель, который будет находиться внутри, был надёжно зафиксирован. Необходимо помнить о том, что монтажу электрического элемента, должно предшествовать полное отключение электричества в доме. Только в этом случае можно не опасаться удара электрическим током при осуществлении монтажных работ.Марка кабеля, который применяется для установки элементов электротехнической арматуры, должна быть подобрана в зависимости от предельной нагрузки, которая может возникнуть при подключении самого мощного прибора в ванной комнате. В большинстве случаев для монтажных работ используется кабель медный кабель сечением не менее 2,5 мм2.Монтаж внутренних розеток должен осуществляться в специальные монтажные коробки. Для установки подрозетника в бетонные стены применяется специальная коронная насадка диаметром 67 мм.
Установочная коробка должна быть надёжно зафиксирована в отверстии, сделанном короновидной насадкой. Для фиксации применяется гипсовый раствор, которым заделывают все пустоты между стеной и коробкой. Подрозетник должен быть установлен таким образом, чтобы его края не выступали за плоскость стены.
Кабель размещённый в штробе, также необходимо зафиксировать с помощью гипсовой шпатлёвки. Когда раствор затвердеет можно приступать к установке и подключению розетки в ванной комнате. Для этого с электрического устройства снимается декоративная накладка, и провода фиксируются к клеммам с помощью винтового зажима. Затем внутренняя часть розетки размещается внутри установочной коробки и фиксируется с помощью выдвигающихся «лапок». Для того чтобы электрический элемент разместился внутри подрозетника идеально ровно, следует затягивать винты, которые выдвигают крепёж, равномерно. Когда монтаж внутренней части розетки будет завершён, устанавливается декоративная накладка. В большинстве моделей для установки внешней части розетки достаточно совместить её с установленной внутренней частью и осуществить закручивание винта, расположенного посередине. На этом установку розетки можно считать завершённой. Достаточно будет включить электрический ток и проверить работоспособность устройства. Если все действия по установки электротехнического элемента были осуществлены правильно, то розетка будет работать безукоризненно с любым электрическим прибором, имеющим максимальное значение мощности не превышающее предельную нагрузку работы элемента электротехнической арматуры.
Где лучше расположить?
Расположение розеток в ванной комнате — принципиальный вопрос, который обязательно следует изучить перед планированием помещения. Выбор правильной локации под отверстие делают, исходя из удаленности от зоны повышенной опасности и расстояния от пола.
На фото модели со шторками над столешницей
Какие зоны подходят для установки?
Согласно ГОСТ Р 50571-7-701-2013, описанному в ПУЭ (правилах устройства электроустановок) любой санузел делится на 4 зоны:
- Зона 0. Или красная зона — сюда относится внутренняя часть ванны, раковины, душевой кабины. ГОСТ запрещает размещение любых типов розеток в целях безопасности — напряжение в нулевой локации опасно для жизни.
- Зона 1. Располагается под раковиной или сверху ванны. Монтировать выходы мощностью 220В по нормам здесь также нельзя, но допускается подключение бойлера, классом не ниже IPX5, через автомат.
- Зона 2. 0,6 м вокруг умывальника, ванны, душевой. Монтаж розеток все еще под запретом, но допускается установка приборов, включаемых в розетку, находящуюся в следующей зоне. Это могут быть бойлеры, зеркала, светильники.
- Зона 3. Оставшееся пространство санузла. Основные розетки в ванной рекомендуется устанавливать именно здесь. Обязательное требование — степень защиты от влаги минимум IP44, лучше IP54 и выше.
Важно! Разбивка на зоны актуальна до высоты перегородок 225 см. Все, что выше — выходит за пределы требований и практически не имеет ограничений в установке электрических систем. Это исключение позволяет разместить нагреватель воды или машинку даже в маленькой ванной, подключив их на высоте 15-20 см от потолка
Это исключение позволяет разместить нагреватель воды или машинку даже в маленькой ванной, подключив их на высоте 15-20 см от потолка.
В случае, когда помещение слишком маленькое и Зоны 3 в нем нет, от розеток лучше отказаться и вынести их на стену возле двери снаружи комнаты.
Какое расстояние подойдет?
Высота розеток от пола в ванной определяется индивидуально и зависит по большей части от планировки в комнате. Например, если розетка нужна над столешницей 80 см, смело делайте ее на уровне 90 см. При этом убедитесь, что внутрь не попадут брызги от умывальника: этого легко добиться, отодвинув точку на 60 см от его края влево или вправо.
Утверждение «чем выше, тем безопаснее» — не совсем верно. Розетку в ванной можно поднять и на 2 метра, но пользоваться ей будет крайне неудобно. Если боитесь замыкания при затоплении, достаточно разместить вход на стене в 60 см от напольного покрытия — вода сюда точно не достанет.
Составление схемы прокладки кабеля
Схема помогает электрику, особенно непрофессиональному, сделать правильную разводку, избежать ошибок. Начинают с определения места установки мебели, сантехники и бытового электрооборудования. Дальше выбирают место для розеток, которые должны быть отдельными для каждого прибора. Их требуется расположить на расстоянии не менее 70 см от ванны, раковины. Высота от пола — 90 см.
На бумаге составляют план с указанием электроточек и линий подвода, затем переносят на поверхность. Кабели прокладывают горизонтально по стене в верхней части, спуск к розеткам вертикальный. Каждый прибор, розетка подключаются отдельно от распределительной коробки или щитка, которые находятся снаружи. Разрешается прокладка проводки под натяжным потолком.
Открытая или закрытая проводка
Правила не ограничивают способ монтажа проводки. Прокладку разрешается выполнять закрытую или открытую. В последнем случае ограничения касаются только изоляции кабеля: он должен предназначаться для применения в помещениях с влажной средой.
Скрытую проводку монтируют в зависимости от способа отделки:
- в штробах, закрывая потом штукатуркой, плиткой;
- в пространстве между стеной и декоративными панелями;
- за навесным или натяжным потолком.
В последних 2 случаях желательно проводку спрятать в пластиковую защиту, хотя это не обязательно при соответствующей изоляции. Гофра в штробах — это лишнее, лучше добавить в раствор для заделки канавок гидробарьер — специальную присадку.
Расчет мощности оборудования
Большое значение для ванной имеет правильно подобранное сечение кабеля. Оборудование будет работать и в том случае, если оно недостаточное, но жилы при этом нагреваются, изоляция плавится. Во влажном помещении это опасно: ток пойдет по стенам, высока вероятность поражения людей.
Правилами рекомендовано монтировать такую трехжильную медную проводку марки ВВГ:
- к светильникам — с жилами 0,5 мм²;
- к розеткам для подключения фена и бритвы — 1 мм²;
- для стиральных машин, водогрейных устройств до 3 кВт — 1,5 мм²;
- для более мощных установок — 2,5 мм².
Экономить на проводке не стоит. Лучше взять сечение на 1 ступень выше. Тип изоляции также можно выбрать более совершенный.
Устанавливаем розетки
Перед установкой розеток в ванной следует определиться, сколько всего их будет. Необходимо обеспечить каждого потребителя источником питания. Возможно монтирование двойных или тройных розеток. Это удобнее, чем устанавливать несколько одиночных. Далее нужно перейти к монтажу, который может осуществляться несколькими путями.
- Накладной тип установки. Предполагает монтаж влагозащитных розеток наружного типа, имеющих выступающий пластиковый корпус. Часто используется при прокладывании кабелей в пластиковых коробах. Выполняется с помощью саморезов, фиксирующих устройство на перегородку либо бетонную (кирпичную) стену.
- Скрытый тип установки. Применяется при проведении кабелей в гипсокартоне или штрабе. Если предполагается монтирование в гипсокартоне, следует проделать в нем отверстие по диаметру коробки под розетку. Затем нужно прижать ее к гипсокартону при помощи специальных винтов, после чего осуществить подключение проводов. Далее следует прикрепить розетку к коробке. При установке устройства в стене изначально нужно проделать кольцевую канавку, соответствующую по размеру коробке под розетку. После этого перфоратором или зубилом вырезается отверстие и в нем закрепляется коробка. Дальнейшая установка не отличается от предыдущего варианта.
- Монтирование внутри защитного кожуха. Согласно требованиям по безопасности, в ванной следует устанавливать розетки классом влагозащиты не ниже IP4. Но при необходимости данное требование можно и обойти. Поможет в этом расположение устройства внутри корпуса электрощитка с классом защиты от воды IP4. Использовать такую конструкцию следует в двух случаях:
- нет возможности приобрести влагозащитные розетки;
- есть необходимость установить внутри щитка выключатель встраиваемой подсветки или блок управления теплым полом.
- Сначала нужно выполнить крепеж щитка к стене посредством дюбель-гвоздей, после чего завести внутрь конец кабеля и подключить к контактной колодке при помощи соответствующих клемм. Закрепить розетку в корпусе щитка помогут монтажные скобы.
Влагозащищенные розетки являются устройствами, без которых сложно обойтись в современной жизни. Они позволяют без проблем пользоваться стиральной машинкой, нагревать воду при помощи бойлера или сушить волосы феном. Такие розетки отличаются большим разнообразием и требуют определенных условий размещения. При соблюдении необходимых мер безопасности пользоваться розетками с влагозащитой будет одно удовольствие.
Зонирование ванной
Согласно ГОСТ Р 50571-7-701-2013 площадь ванной комнаты условно разделена на четыре участка. Это позволяет правильно определить уровень безопасности, разработать план рационального размещения электроприборов и оборудования, провести проводку кратчайшим путем ко всем точкам.
Условно ванная делится на такие зоны:
Зона 0. Охватывает пространство внутри ванны и душа. Расположение электрооборудования здесь недопустимо.
Зона 1. Включает пространство прямо над ванной, душем, умывальником. Высота – 2,5 м от уровня пола.
Зона 2. Распространяется на 0,6 м по горизонтали и на 2,25 по вертикали во все стороны от умывальника, душа либо ванны. Также включает площади над 1-й зоной на удалении до 3 м от пола.
Зона 3. По ГОСТ размеры ее не регламентируются. Охватывает все оставшееся пространство.
Установочные размеры инсталляций разных производителей
Рамные конструкции для установки подвесной сантехники, имеют одинаковую конструкцию. Однако разные производители применяют оригинальные технические решения, придавая инсталляциям уникальность:
- Grohe – один ряд отверстий по высоте для шпилек, фронтальное и верхнее расположение кнопки, регулировка ножек по вертикали 20 см;
Инсталляция Грое
Geberit – клавиши сверху или на передней панели, один ряд шпилек, вылет лапок 0 – 20 см;
Cersanit – вылет ножек в пределах 17 см, однорядное расположение крепежных отверстий;
Модуль для подвесной сантехники Церсанит. Tece – застенные модули с корректировкой высоты шпилек до 18 см; Модуль Тесе. Viega – стандартные рамы, инсталляции с 2 – 4 рядами по высоте крепежных резьбовых отверстий. Инсталляция Виега
Для обеспечения максимального эксплуатационного ресурса и возможности подключения в высоко расположенные трубы внутренней канализации специалисты рекомендуют использовать тройники с косыми верхними патрубками.
Таким образом, высота установки навесного унитаза 40 – 44 см совпадает с аналогичным размером напольных моделей сантехники. Это привычно для пользователя любого возраста, комплекции, пола. Если этот уровень бортика чаши от напольного покрытия невозможно обеспечить физически, необходимо изготовить подиум нужной высоты для размещения ног посетителей санузла.
включайся в дискуссию
Унитаз – сантехническое приспособление бытового назначения. Устанавливается в ванных комнатах или в отдельных помещениях. Применяется для утилизации бытовых отходов через систему канализации. Различаются по размерам, конструкции корпуса и внутренних механизмов, способам установки и другим индивидуальным особенностям. Параметром, определяющим порядок эксплуатации и удобство использования, является высота. Ее значение определяется в двух направлениях: высота корпуса и высота установки. Эти величины определяют соответствующие ГОСТы и СНиП.
Требования ПУЭ и другие нормативы
Ванную комнату делят на зоны, которые указывают на допустимость или недопустимость установки в них электрооборудования. На рисунке ниже изображены кратко схематически эти зоны и расстояния до элементов санузла – ванной, раковины и пр. Подробнее о них читайте в ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.
Зоны ванной комнаты по электробезопасности:
- 0 – это непосредственно там, где есть вода (раковина, поддон душевой кабины и т.д.).
- 1 – окружает предыдущую область, обычно это прилегающие стены.
- 2 – находится на расстоянии 60 см, а для душевой кабины и подобных емкостей не прямоугольной формы в радиусе 60 см от краёв зоны 0.
- 3 – условно безопасная. Находится за пределами второй, то есть более чем 60 см от умывальников и прочего.
Более подробное описание вы можете найти в выше указанном ГОСТе. А что нам говорят требования ПУЭ? Для этого перейдем к пункту ПУЭ 7.1, и рассмотрим некоторые выдержки из текста:
7.1.40 описывает требования к прокладке проводки. В нём говорится о том, что допустима как открытая прокладка кабелей, так и скрытая электропроводка. Допустимая температура их изоляции должна быть не менее 170 °С.
7.1.47 описывает допустимость установки тех или иных изделий в санузле, в соответствующих зонах (таблица составлена по тексту из оригинала):
Зона Класс защищенности Что может использоваться 0 IРХ7 электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны; 1 IРХ5 только водонагреватели 2 IРХ4 (IРХ5 для общественных мест) водонагреватели и светильники класса защиты 2 3 IРХ1 (IРХ5 для общественных мест) Всё остальное
*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.
7.1.48 рассматривает возможность установки штепсельных розеток в ванной комнате вообще. В нём идёт речь о том, что в общественных душевых розетки устанавливать нельзя, но в ванных комнатах квартир или гостиничных номерах можно устанавливать только в 3 зоне, по ГОСТ Р 50571.11-96. При этом они должны быть подключены через разделительные трансформаторы (что не удобно и дорого в большинстве случаев), или через УЗО и дифавтоматы с током срабатывания не больше 30 мА. Также электроустановочные изделия устанавливают на расстоянии не меньше чем 0,6 метра от дверей душевой кабины.
Итак, подведем итоги, где установить розетки в ванной комнате и как подключить по ГОСТу?
По нормам ПУЭ и ГОСТ они должны быть подключены через УЗО с током срабатывания не больше 30 мА, располагаться не дальше 60 см от дверей душевой кабины и находится в 3 зоне. При этом проводка может быть скрытой и открытой. Распределительные коробки размещайте на таком же удалении, а еще лучше за пределами ванной комнаты.
Также отсюда следует, что расположение электроточек выбирается только согласно зонам. При этом не регламентируется, на какой высоте от пола или какое расстояние от потолка допустимо. Устанавливайте их так, чтобы было удобно подключать и отключать электроприборы. Также предусмотрите возможность попадания брызг или потоков воды на электроприборы и их разъёмы для подключения – она должна быть исключена.
Это значит, что и у умывальника в ванной комнате также запрещена установка розеток. Нужно выносить их в зону 3, т.е. на 60 см от него, а если ближе, то использовать в таком случае изделие обязательно с защитой IPx4, то есть с защитной шторкой. Отличным примером является серия качественных накладных электроустановочных изделий Legrand Plexo:
Ни над раковиной, ни под ней не стоит устанавливать даже такие защищенные изделия, так как вы не можете предвидеть куда потечет вода, если где-то повредятся элементы водопровода. Выполнение требований ПУЭ – это ваша безопасность.
Подробнее о степени защиты IP вы можете узнать, перейдя на статью, на которую мы сослались.
Какие розетки лучше выбрать для ванной комнаты?
В ванной комнате розетки должны выбираться в соответствии с их техническими характеристиками, независимо от их внешнего вида. Они должны быть влагостойкими и безопасными.
Они могут использоваться как для утопленного, так и для поверхностного монтажа. Встроенные розетки должны быть как можно более незаметными, они не должны иметь выступающих частей. Для установки необходимо просверлить отверстие в стене. Для установки внутри помещений предлагаются двойные или тройные розетки.
Но не для каждого интерьера подойдут встраиваемые розетки. Винтажные розетки накладного типа также могут подойти для ванной, если имеют необходимый уровень влагозащиты.
Розетки с поверхностным монтажом очень практичны и имеют дополнительную влагозащитную крышку, которая препятствует проникновению влаги внутрь.
Существуют также закрытые розетки, встроенные в шкафы. Они расположены в нижней или задней части ящика. Они вставляются в предусмотренное отверстие, и к ним подводятся электрические провода. Мебельные розетки не нуждаются в крышке, так как они защищены от попадания воды. Однако необходимо следить за тем, чтобы вода не стекала по задней стенке раковины.
Если для зеркала планируется освещение, розетку для него лучше всего разместить в шкафу или за зеркальной стеной.
Важно, чтобы сокет имел соединение:
- уровень защищенности не меньше IP44;
- крышку, предотвращающую попадание внутрь брызг;
- закрывающиеся вставками из пластика или резины контакты;
- уплотнитель из силикона для дополнительной влагозащиты.
Для стиральной машины и других крупных приборов необходима розетка на 16 А, а для мелких бытовых приборов достаточно розетки на 8 А.
Все розетки в ванной комнате должны быть заземлены.
Важно учитывать влагозащиту, цвет, материал и внешний вид розетки, чтобы убедиться, что она соответствует правилам безопасности в ванной комнате
