Установка распашных ворот: нюансы выбора + советы по установке ворот и настройке автоматики

Схема и принцип работы

Принцип работы зависит от выбранного типа автоматики на распашные ворота. Наиболее популярным является линейный привод. Он отличается относительно невысокой стоимостью, простотой конструкции и долговечностью. Срок службы двигателя увеличивается благодаря использованию специальной функции – при открытии и закрытии створки замедляют ход.

Линейный привод позволяет открывать створки участка на 90 градусов. Однако осуществлять монтаж автоматики с открытием распашных ворот наружу и вовнутрь можно лишь на узкий опорный столб. Например, когда его изготавливают из профильной трубы. При открытии створок наружу рекомендуется устанавливать линейный привод в верхней части ворот, поскольку он, сужая проезд, может препятствовать движению автомобиля.

Производители электроприводов стараются постоянно расширять свой ассортимент, удовлетворяя спрос потребителей. Так, на рынке можно найти автоматику для распашных ворот Nice с рычажным приводом (с использованием инструкции вы с легкостью сможете установить его самостоятельно). Он не замедляется к концу цикла открытия или закрытия, поскольку принцип работы рычажного привода заключается в непревзойденной плавности хода. Его использование позволяет открывать створки наружу и вовнутрь участка от 90 до 110 градусов.

Принцип работы рычажного привода заключается в передаче энергии двигателя через редуктор на центральный вал. К нему одной стороной крепятся рычаги, а другой – к створке. Производить монтаж автоматики на распашные ворота своими руками необходимо предельно внимательно: изучите инструкции с фото и видео и информацию на форумах. Рычажный привод используют в тех случаях, когда установка линейного невозможна. Например, если опорные столбы имеют большую ширину и выполнены из кирпича или камня. В этом случае перед монтажом необходимо удостовериться в надежности поверхности, чтобы она не просыпалась под весом привода.

Что стоит учесть при монтаже распашных ворот?

После установки металлических столбов, на них при помощи петель навешиваются каркасы будущих створок, с учетом всех необходимых зазоров.

Расстояние между створками позволяет оставаться калитке и воротам в исправном рабочем состоянии, при незначительном смещении столбов. Данный сдвиг может происходить из-за определенного движения грунта при смене времен года.

Уйти от этого процесса можно только с помощью жесткой рамы по всему каркасу распашных ворот, например, в гаражных металлических воротах это может ограничить проезд по высоте. Использование съемной планки и связки столбов с деталями всего ограждения, позволит свести до минимума данный процесс.

Ответим на вопрос: куда будут открываться ваши ворота? Для монтажа и установки это не имеет особого значения, а вот для удобства использования значительно влияет. Как правило, в ряде случаев открывание идет наружу. При данном варианте экономится внутренняя территория двора, а съемная планка не препятствует полному распахиванию ворот. При монтаже и установке распашных ворот своими руками нужно оставлять определенный просвет, с учетом холодного времени года.

Купить готовые ворота в Петровиче =>>

Характеристика и монтаж распашных ворот

Въездные распашные ворота очень экономичны, достаточно просты и удобны в использовании. Данную конструкцию наиболее часто используют для загородных коттеджей. Применяют их и на дачных и садовых участках, а также в разных производственных цехах, автосервисах, на территориях крупных производственных компаний.

За десятки лет использования, изменилась не только цена монтажа распашных ворот, но и применяемый материал, внешний вид, характерные особенности. Например, раньше данные ограждения выполняли в основном только из дерева. Сейчас же это долговечный и качественный металл. Наиболее часто при установке и монтаже распашных ворот можно встретить систему автоматизации.

Конструкцию распашных ворот можно разделить на две категории – с двумя створками и одной. При этом стоимость распашных ворот однопольного или двупольного типа существенно различается.

Существует и более распространенный вид конструкции ворот, который сочетает в себе две категории. В таких воротах есть две металлические створки и калитка. Данная конструкция позволяет экономить место и материал. И вам не потребуется создание дополнительного входа.

Также можно заказать установку и монтаж автоматики распашных ворот двупольного типа, а калитку поставить рядом.

По внешности распашные ворота могут быть полностью закрытыми, например, покрыты профлистом, или же быть ажурными кованными с применением художественного декора.

Автоматические ворота

Выше мы рассмотрели схему монтажа распашных ворот. И если вам надоело вручную постоянно закрывать и открывать створки, вы легко можете модернизировать их. На данный случай конструкторами были придуманы линейные автоматические электроприводы.

Данная система состоит из двух линейных электроприводов и блока управления, а также антенны, сигнальной лампы и электромагнитного замка. Стоит отметить, что автоматические распашные ворота подключают к обычной бытовой электрической сети переменного тока с напряжением в 220 Вт.

Достаточно важно до установки и монтажа автоматики заранее поставить несущие столбы. Желательно выполнить их из бетона либо из кирпича

На сегодняшний день существуют три основных варианта установки автоматических распашных ворот.

Все будет зависеть от направления открытия створа: вовнутрь, наружу или вовнутрь с доработкой несущих бетонных столбов. При каждом из них, установка автоматики идет в строго определенной последовательности. Иногда может потребоваться установка наружу, или на перспективу под будущую автоматизацию.

Блок управления системы может располагаться слева и справа, очень важно правильно подобрать все сечения проводов.
Купить готовые ворота в Петровиче =>>

Электропривод для установки обладает характерной особенностью, для него необходимо предусматривать определенное расстояние от несущего бетонного столба.

Если вы этого не предусмотрели и ворота необходимо выполнить вовнутрь, то просто аккуратно выдолбите и оформите места под них.

Подготовительная работа

• Для точного определения применяемого типа автоматики необходим будет параметр как расстояние от существующей петли до внутреннего края установленного столба.
• Итак, когда определились с выбором типа распашной автоматики, необходимо выполнить подбор комплекта. Для этого вам понадобиться выполнить замер ширины одной створки, учитывая силу ветра, которая будет ложиться на ваш механизм.
• Для этого, прежде всего, проверьте простоту хода створки. Вам требуется проконтролировать данный параметр, так как нормально смонтированные ворота каждый должен открывать одним пальцем. Если это не так, то могут быть причину в перекосе самого столба, створки, или заржавевшей и не смазанной петле ворот, перекосе навесной петли.

Распашные ворота с автоматом

Каждая из этих возникающих причин может увеличивать ваше усилие при выполнении открывания и закрывания многократно, что не будет точно способствовать безотказному процессу работы автоматики ворот. Так как приводы должны передвигаться по уровню, а из-за наклоненного участка столба траектория станет отклоняться от спроектированной горизонтали, что может затруднить работу автоматики.

Преимущества автоматических распашных ворот

Среди преимуществ можно выделить:

1. Нет необходимости выходить из дома или автомобиля, для открытия или закрытия ворот. Просто воспользуйтесь кнопкой на пульте. Особенно это удобно в холодную и сырую погоду. Кроме этого, экономится время;
2. Происходит надежная фиксация открытия и закрытия приводом;
3. Скорость открытия 12-15 секунд;
4. Надежность и долговечность;
5. Возможность подсветки территории;
6. Наличие специального ключа для того чтобы перевести ворота в ручной режим при отсутствии электроэнергии;
7. Бесшумная работа автоматики;
8. Дополнительная безопасность, возможная благодаря блокировке створок.

Современный рынок предлагает много решений по автоматизации конструкции, разнообразие цен и производителей. Однако в конечном счете выбирает владелец. В зависимости от целей и финансовых возможностей, приобретается то или иное оборудование.

Очень важно обратить внимание на схему подключения распашных ворот к системе электрического обеспечения. Это нужно, прежде всего, для того, чтобы характеристики оборудования подходили к электросети

Основным недостатком является то, что если на пути движения створок существует помеха, ворота могут заклинить. Для того чтобы ворота не выходили из строя, нужно тщательно следить за этим. Кроме того необходимо проводить профилактику.

Автоматика на ворота

Смазывать все детали, требующие смазки. Если механизм заклинило, не нужно применять силу для его открытия (закрытия). В случае поломки, пригласите специалиста.

Опорные ролики — какие лучше и как установить

После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.

Ошибка №4
Ни в коем случае не берите пластмассовые ролики.

Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.

Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.

При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.

Крайне важно, чтобы подшипники были с низкотемпературной смазкой. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й

Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.

Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие  условия работы, даже при нарушении геометрии направляющей.

При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.

Обязательным решением при монтаже роликов считается применение регулировочных болтов.

Ошибка №5
Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.

Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.

С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.

После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.

Ошибка №6
Ни в коем случае не смазывайте ролики или балку по которой они ходят.

В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.

Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.

Привариваете их через закладные к бетонным столбикам ограждения.

А уже к ним, монтируете эти самые ловушки и кронштейны.

Улавливатели должны быть из стали толщиной не менее 3-4мм.

Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.

Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.

Ошибка №7
Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.

Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.

В этом случае они прослужат гораздо дольше.

Ошибка №8
Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.

Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.

Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.

Плюсы и минусы автоматических распашных ворот

По конструкционному типу автоматические ворота бывают четырех видов:

• подъемно-поворотные;
• откатные;
• секционные;
• распашные.

Каждый из них обладает достоинствами и недостатками.

Распашной вариант с автоматикой отличается от стандартных только наличием автоматической системы, с которой они могут открыться и закрыться посредством управления пультом. Плюсы распашного варианта:

• для установки могут использоваться ограниченные пространства: ворота занимают много места, но со стороны дороги конструкция не вызывает трудностей с въездом или выездом транспортных средств благодаря минимуму необходимой территории с фасадной части;
• при сравнении с остальными типами обходятся недорого;
• допускается открывание во внутреннюю и наружную стороны;
• разнообразие технических «начинок» (которые интегрируются с учетом каждого нюанса в конструкциях построений);
• есть возможность использования любых отделочных и декоративных материалов, чтобы получить в итоге оригинальные ворота;
• при желании может быть установлена подсветка, которая будет освещать территорию;
• скорость открытия и закрытия лежит в интервале от 12 до 15 секунд;
• электрический привод обеспечивает хорошую фиксацию;
• низкий уровень шума при работе;
• створки блокируются, это обеспечивает дополнительную меру безопасности;
• если отсутствует электричество, возможна работа в ручном режиме посредством перевода специальным ключом;
• являются надежными, универсальными, долговечными.

Такие системы не лишены из изъянов – отрицательные стороны все же присутствуют:

• вариант конструкции является устаревшим;
• с течением времени имеют свойство провисать: необходим систематический мониторинг состояния столбов и петель, или же в результате провисания откажет автоматический привод;
• система, отвечающая за запирание, – недолговечна;
• очень чувствительны к появляющимся препятствиям и легко могут быть деформированы;
• установка автоматических распашных ворот требует очень большого внимания, терпения, не приемлет ошибок;
• схема установки и подключения к электрическому обеспечению должна в мельчайших деталях соответствовать характеристикам приборов и электросети;
• требуются профилактические работы для хорошей работы долгие годы.

Монтаж автоматики для распашных ворот

Итак, разберемся подробнее, как установить автоматику для распашных ворот:

• Устанавливаются привады на две петли ваших ворот, так как при отказе одной есть возможность не прибегать к мгновенному ремонту, и выполнить его в удобное для вас время.
• Все элементы должны плотно устанавливаться к поверхности ворот, и быть хорошо заизолированными. Тем самым вы обезопасите себя от быстрого выхода из строя из — за попадания влаги.
• Довод электричества лучше всего размешать в пустотелых столбах или стойках или прямо по поверхности каменных столбов. Это обеспечит вам лучшую способность произвести необходимый ремонт и выявление неисправностей в проводке.
• Далее следует установка пульта управления. Его можно вмонтировать, как в отдельно стоящий элемент, так и непосредственно в сам прилегающий столб, который держит ваши ворота.
• Далее следует монтаж элементов синхронизирующих работу ворот. Они устанавливаются на створке ворот, и к прилегающим элементах столба, это обеспечивает закрепление ваших ворот.

Схема сборки механизма

Важно! Стоит помнить также о правильном расположении проводки. В лучшем случае ее следует спрятать под землёй и на хорошей глубине, чтобы она не была подвержена воздействию при посадке рядом с воротами цветов или деревьев

Можно так же установить видео фиксатор. Это возможно с участием этапов установки дополнительной камеры видео сьемки непосредственно на столбе ворот. Так же существуют специальные датчики, которые автоматически с наступлением темноты закрывают ворота. Их устанавливают с помощью крепежных элементов и полноценно включают в программное обеспечение для автоматического закрытия ворот.

Пример распашных ворот с автоматическим устройством

Особенности установки и настройки автоматики

В комплект систем управления воротами входит значительное количество элементов, обеспечивающих их эффективную и безопасную эксплуатацию:

• Электроприводы различных видов (рычажные, линейные). Каждая створка оборудуется одним таким приспособлением.
• Блок управления.
• Фотоэлементы. Они не являются обязательным элементом конструкции, то есть автоматика и без них легко справится с закрыванием/открыванием ворот. Фотоэлементы позволяют моментально выявить препятствие – ребенка, животное, неудачно подъехавший автомобиль. Затем отдать команду на прекращение перемещения створок.
• Провода.
• Пульты управления.
• Распределительные коробки.

Автоматика ворот работает от напряжения 220 В.

На фото изображен электропривод линейный. В его верхней части виден ключ с помощью которого происходит разблокирование створок при отсутствии электричества. При этом кронштейн привода приварен к накладной пластине, а она таким же образом прикреплена к стальному сердечнику столба

Если владелец планирует самостоятельно осуществить установку автоматики, то следует выбрать модель электропривода, на которую не будет утеряна гарантия после монтажа своими руками.

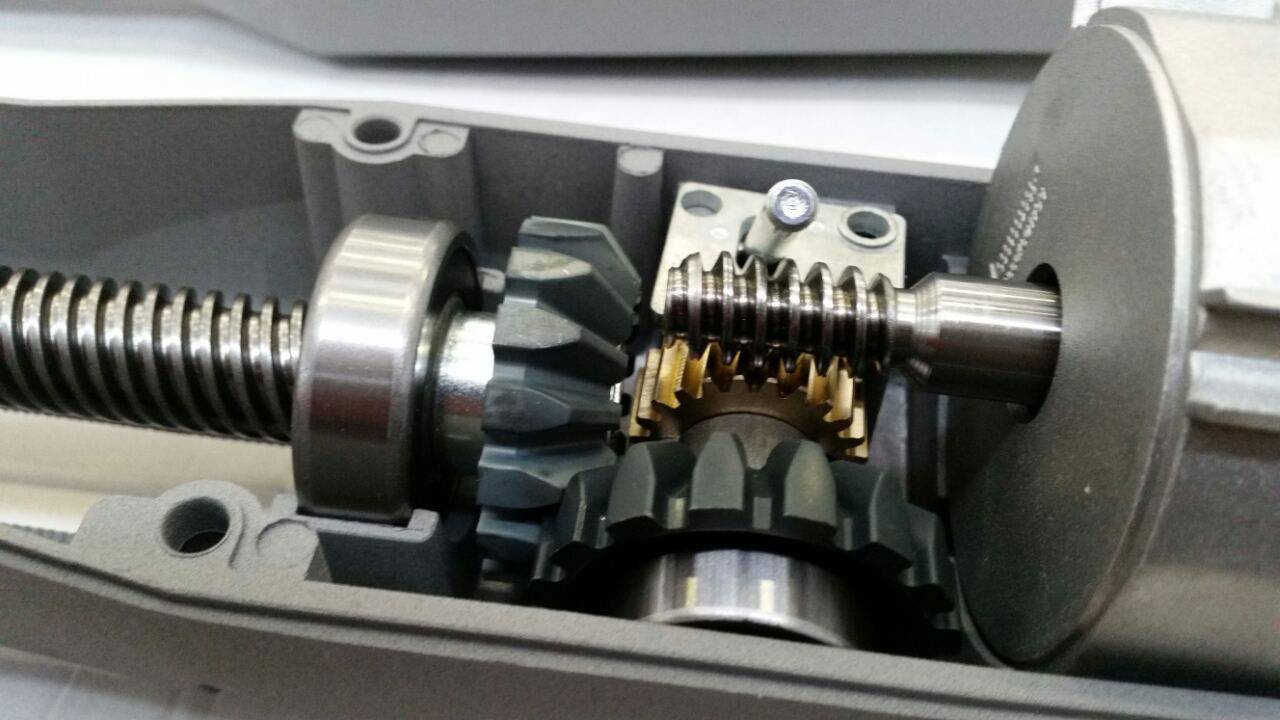

Автоматика распашных ворот не должна быть дешевой, так как малоизвестные производители нередко экономят на качестве. К примеру, стальные шестерни электропривода (изображены на фото) часто заменяются на пластиковые

Требования к размещению электропривода

Важным моментом при настройке элементов конструкции системы управления створками ворот является их правильное размещение:

Фотоэлементы должны располагаться строго друг напротив друга. Это необходимо, чтобы ничего не мешало приемнику получать командный сигнал от передатчика.
Во время монтажа электроприводов следует учитывать требования и рекомендации производителя. Практически всегда следует строго соблюдать требования в отношении расстояния между петлями и углом опорного столба

Критично важно, чтобы кронштейн электропривода находился на нужном удалении (значение указывается в инструкции) от угла столба.

Если перечисленные требования игнорировать, то ворота просто не будут открываться.

При креплении кронштейна электропривода к закладной пластине с помощью сварки изначально выполняется прихватывание. После чего производится измерения, а также пробное открытие/закрытие створки и только потом осуществляется обваривание. В таком случае, если выявлены какие-то недочеты, то кронштейн можно перенести на новое место без особых сложностей и потерь.

На фото изображен электропривод, размещенный в верхней части створки, а это может привести к его досрочной поломке. Причина: когда створка уже упрется в фиксатор, мотор еще будет пытаться перемещать ее. В результате при недостаточной жесткости возникнет скручивание

Шток электропривода должен крепиться к каркасу створки, а не к полотну, даже, если оно жесткое. Блок управления размещается на вертикальной поверхности, причем не ниже, чем в полуметре от грунта, а желательно выше. Этот элемент системы является герметичным, но правильно, если резиновая прокладка периодически будет заменяться. Что позволит снизить вероятность поломки дорогостоящей платы, аккумуляторов, трансформатора, находящихся внутри.

Нюансы подключения и настройки

Подключение автоматики к питанию осуществляется после того, как все элементы системы установлены. Изначально провода подводятся к блоку управления. А далее на мотор привода и остальные устройства.

Для подключения автоматики желательно использовать медные ПВС-провода. Их следует защищать с помощью гофротруб. Если кабель будет проходить под проезжей частью дороги, тогда лучше взять пластиковые водопроводные трубы, что исключит повреждение даже при существенной нагрузке.

Прокладка проводов должна осуществляться скрыто, то есть их следует прятать внутри опорных труб, в заборе и т.д. Если такой возможности нет, то для изоляции нужно применять материалы, устойчивые к воздействию ультрафиолета.

На схеме изображено то, как должна быть размещена автоматика, управляющая створками распашных ворот. Для обеспечения достаточного уровня безопасности необходимо использовать 2 комплекта фотоэлементов

Для уменьшения нагрузки на электропривод следует использовать фиксаторы крайних положений створок. Они снижают негативное воздействие на мотор-редуктор во время ветра, раскачивания створок людьми. Что значительно увеличивает срок их службы.

Разблокировать ворота при отсутствии электричества можно с помощью специального ключа. Он прилагается к каждому электроприводу.

Распашные ворота: виды и особенности конструкции

По конструктивным особенностям различают двуполые и одностворчатые ворота. Зачастую в гаражах, ангарах и складах используют комбинированный вариант — с двумя створками и калиткой. Так существенно экономится территория и материалы для устройства отдельного входа.

В гаражах обычно ставят ворота с двумя створками и калиткой

В большинстве случаев мы встречаем конструкции из металлических листов или деревянного штакетника и только в некоторых общественных местах (больницах, государственных организациях и учреждениях, школах, детских садах и т. д.) — кованые, трубчатые или решётчатые. Также они могут быть механическими и автоматическими.

1. Металлические ворота могут изготавливаться из профнастила, алюминиевых (дешевле, но имеют меньший срок эксплуатации) или стальных листов толщиной от 1 до 5 мм. Последние устойчивы к различным повреждениям, но очень тяжёлые, поэтому для них необходимы более прочные опорные стойки. Распашные ворота из профнастила — прекрасный образец надёжной, прочной и эстетически привлекательной конструкции, которую можно сделать практически за несколько дней из минимального количества материала. Недостаток металлических ворот — подверженность коррозии при недолжном уходе.

2. Деревянные изделия прочные и надёжные, имеют прекрасный вид. Их плюсы — приемлемая цена и длительный срок службы, а минусы — низкая степень огнеупорности и подверженность гниению.

3. Очень часто можно встретить комбинированный вариант — стальные опоры с металлическими створками, обшитые деревянными досками, которые также служат и дополнительным элементом прочности.

4. Автоматические распашные ворота с электроприводом упрощают процесс их открывания и закрывания, так как это не приходится делать вручную. Принцип действия электропривода заключается в работе редуктора, который и приводит в движение рычаг, управляющий распашными воротами. Обычно в комплектации автоматической установки предусмотрена сигнальная лампочка, электрический блок, фотоэлементы и сам замок.

Электрические приводы в автоматических конструкциях делятся на три вида:

1. Рычажковые. Они оснащены изогнутым рычагом, который приводит створки в движение. Это простой и недорогой привод, который отвечает всем требованиям прочности и надёжности. Он позволяет открывать ворота весом около 1 тонны.

2. Подземные. Они довольно сложны в установке и последующем обслуживании, поэтому редко используются.

3. Линейные. Они придают распашным воротам эстетичный вид благодаря тому, что рычаг плотно монтируют к металлическому или деревянному полотну. Они имеют большой запас мощности, поэтому дороже рычажковых.

Устройство распашных ворот

Конструкция состоит из каркаса из круглой или квадратной трубы определённого диаметра и сечения и створок, в каждой из которых может быть:

• одна или две прожилины по горизонтали для усиления прочности конструкции;

• одно горизонтальное и два диагональных ребра жёсткости.

Оптимальная ширина ворот 3 метра. Этого расстояния достаточно для въезда любого вида легковой машины и даже грузового автомобиля. Высота ворот без учёта подъёма над грунтом обычно достигает 2 м.

Приводы

Распашные ворота оснащают линейными или рычажными приводами. Свой выбор потребители обычно останавливают на линейных автоматических устройствах с поступательным движением. Рычажные механизмы ставят, если работа с линейными приспособлениями затрудняется и не представляет большого смысла.

Схема привода для ворот

Существуют и приводы с подземной установкой – эстетичный вариант с погружением в землю

Они популярны у владельцев крупных особняков, которым важно сохранить замысел всего архитектурного ансамбля. Простым дачникам и собственникам традиционных домов рационально использовать линейные устройства. К покупке автоматики следует подходить ответственно, поскольку качество привода является залогом его долгой бесперебойной работы

Выбор устройства основывается на таких критериях, как:

К покупке автоматики следует подходить ответственно, поскольку качество привода является залогом его долгой бесперебойной работы. Выбор устройства основывается на таких критериях, как:

1. тип ворот;
2. ширина створок;
3. общий вес конструкции.

Но это далеко не всё

Для надежной работы приспособления важно учитывать максимальный уровень нагрузок. Автоматика будет исправно работать на воротах из профнастила. Также хозяин должен изучить интенсивность эксплуатации

Редкое применение допускает покупку прибора, рассчитанного на 50 % эксплуатации. Для постоянного движения ворот их лучше оборудовать приводом с интенсивностью работы 100 %

Также хозяин должен изучить интенсивность эксплуатации. Редкое применение допускает покупку прибора, рассчитанного на 50 % эксплуатации. Для постоянного движения ворот их лучше оборудовать приводом с интенсивностью работы 100 %.

Не менее важным критерием является время открытия створок. Показатель приводится в секундах. Цифра показывает, насколько быстро конструкция распахнется на 90°. Она неодинакова у разных моделей, поэтому выбор остается за хозяином по его потребностям.

Как установить столбы

Выбор вариантов для установки металлических створок невелик — профильная труба или кирпичные столбы с закладными элементами, выполненными из металла, с армирующей сердцевиной. Последовательность действий:

1. Разметка. Во время строительства забора территория огораживаемого объекта размечается. При этом определяют места установки столбов. Оптимальной считается ширина ворот 3 м, калитки — 1 м.
2. Рекомендуется рассматривать вариант с бетонированием опор. Металлическая конструкция весит много, со временем она может перекоситься. В любом случае трубы опускают на глубину 1,5 м. Ямы лучше делать садовым буром. Их ширина должна превосходить габариты столбов. Например, если используются трубы 100 на 100 на 5 мм, роют яму 200 мм по ширине.
3. На дно засыпают песок, щебень. Высота этого слоя не более 200 мм.
4. Устанавливают столб, фиксируют его с помощью распорок. У основания опоры можно закрепить разнонаправленные металлические перекладины. На данном этапе используют строительный уровень, отвес. Эти инструменты позволяют выставить металлическую трубу вертикально.
5. Столбы бетонируют. Фундамент будет сохнуть несколько дней. Периодически его смачивают водой.

Изготовление створок

Делать чертеж нужно до начала работ. В нем указывается ширина, высота конструкции, расстояние между столбами, уровень крепления створок (зазор над почвой). Определяют габариты калитки, ее расположение. На чертеже указывают размеры используемых материалов, отмечают положение всех деталей, включая петли, замок, элементы, обеспечивающие жесткость конструкции. Определяют местоположение крепежа. На основании этого документа рассчитывается количество материала.

Процесс начинается с изготовления рамки. Второй этап выполнения строительных работ:

1. Рамы в закрытом положении образуют прямоугольник. Внутри крепят элементы жесткости. Это профильные трубы меньшего сечения, например, 40 на 25 мм. Они могут располагаться по-разному, поэтому и делается чертеж или схема распашных ворот. Обычно элементы жесткости располагают по диагонали, в закрытом положении створок они образуют ромб. Так по центру крепят и горизонтально расположенную трубу.
2. Нарезка материала. Используется болгарка. Затем участки срезов шлифуют. Трубы каркаса режут под углом 45°. Благодаря этому получают прямоугольник.
3. Элементы конструкции соединяют сварным швом. Сначала их слегка прихватывают, проверяют качество сборки. Если все углы прямые, а линии ровные, можно варить элементы более надежным швом. Такая работа выполняется на ровной горизонтальной поверхности.
4. Если планируется делать утепленные ворота (в гараже), обшивку располагают по обе стороны рамы. Внутрь закладывают утеплитель. Такой вариант предполагает необходимость крепления листов металла односторонним сварным швом. Если обшивка будет крепиться только по одной стороне, можно реализовать технологию двустороннего сварного шва.
5. Под навесной замок необходимо приварить ушки. Они располагаются по центру конструкции.
6. В нижней части рамы приваривают металлические трубки небольшой длины. В них будут вставляться штыри, выполняющие функцию запоров.
7. Места сварки шлифуют.
8. Готовую конструкцию необходимо прогрунтовать, затем ее окрашивают.

Если планируется обшивать металлическую раму профнастилом, поликарбонатом или деревом, сварку не используют и не окрашивают. В подобных случаях применяют заклепки или саморезы. Лакокрасочными материалами покрывают только металлическую раму.

Автоматика для гаражных ворот

Иметь автоматические ворота в гараже значит обеспечить себе комфорт и удобство в дождь, снег или мороз. Благодаря наличию автоматического управления, не нужно устанавливать механические замки, блокировка при закрытии происходит автоматически. К тому же подъемные или рулонные гаражные ворота – надежная тепло и шумоизоляция.

Гаражные ворота – лучший вариант для защиты частного паркинга

Рынок предлагает несколько видов автоматических гаражных ворот:

• секционные. Состоят из панелей, соединенных петлями. Материалы для изготовления используются разнообразные. Они просты и легки в эксплуатации.
• подъемно-поворотные. Заходят под потолок целой створкой. Движение происходит за счет шарнирно-рычажкового механизма. Они более прочные.

Приводы для подъемных ворот различаются по мощности, их выбор зависит от веса ворот и ширины полотна.

В настоящий момент ведущий производитель автоматики для секционных ворот Alutech предлагает потребителю приводы, разработанные на базе линейки An-Motors под названием Levigato. Приводы подходят для ворот площадью от 8,4 до 18.6 м2 , что само по себе является прогрессом, ведь до этого приводы устанавливались на ворота площадью до 16 м2::

• Приводы An-Motors рассчитаны на полотно площадью до 8,4 – 16 м2, в зависимости от модели;
• Marantec изготавливает моторы, рассчитанные на площадь до 7,5 – 15 м2, в зависимости от серии и модели;
• Comunello выпускает технику, способную поднять конструкцию площадью до 8,4 – 16 м2.

Автоматика для ворот – лучший выбор для загородного участка

Alutech выпускает все необходимое для автоматизации гаражных ворот. За его историю присутствия на рынке производитель зарекомендовал себя с лучшей стороны.

Инструкции FAAC по монтажу и настройке приводов распашных ворот

Руководства FAAC по монтажу и эксплуатации приводов распашных ворот. Инструкции по настройке и эксплуатации блоков управления распашных ворот и аксессуаров.

Инструкция — детектор магнитной петли FAAC FG1 (134.04KB) Инструкция — детектор магнитной петли FAAC FG2 (30.11KB) Инструкция — детектор магнитной петли FAAC VEK MNE2 (16.25KB) Инструкция — интерфейс FAAC BUS XIB (50.16KB) Инструкция — ключ-выключатель FAAC T10 E (53.29KB) Инструкция — панель кнопочная FAAC XB300C (35.33KB) Инструкция — радиоприемник внешний FAAC XR2 433 двухканальный (17.09KB) Инструкция — радиоприемник внешний FAAC XR2 868 двухканальный (17.09KB) Инструкция — фотоэлементы безопасности FAAC Photobeam (139.49KB) Инструкция — фотоэлементы безопасности FAAC Safebeam (66.42KB) Инструкция — фотоэлементы безопасности FAAC XP15B (251.78KB) Инструкция — фотоэлементы безопасности FAAC XP15W (117.88KB) Инструкция — фотоэлементы безопасности FAAC XP20 (173.49KB) Инструкция — блок управления FAAC 452MPS (125.5KB) Инструкция — блок управления FAAC 455D (79.32KB) Инструкция — блок управления FAAC E024S (249.51KB) Инструкция — блок управления FAAC E045 (149.45KB) Инструкция — блок управления FAAC E124 (1020.4KB) Инструкция — блок управления FAAC E145 (191.88KB) Инструкция — брелок-передатчик FAAC XT SLH программирование (58.48KB) Инструкция — пульты дистанционного управления FAAC XT SLH (36.92KB) Инструкция — 712650 замок FAAC (111.09KB) Инструкция — привод FAAC серии 390 для распашных ворот (419.92KB) Инструкция — привод FAAC серии 391 для распашных ворот (63.95KB) Инструкция — привод FAAC серии 400 для распашных ворот (161.95KB) Инструкция — привод FAAC серии 400 механический упор (31.31KB) Инструкция — привод FAAC серии 402 для распашных ворот (133.81KB) Инструкция — привод FAAC серии 412 для распашных ворот (154.56KB) Инструкция — привод FAAC серии 413 для распашных ворот (397.71KB) Инструкция — привод FAAC серии 414 для распашных ворот (154.56KB) Инструкция — привод FAAC серии 415 для распашных ворот (331.26KB) Инструкция — привод FAAC серии 422 для распашных ворот (124.95KB) Инструкция — привод FAAC серии S418 для распашных ворот (125.1KB) Инструкция — привод FAAC серии S450H для распашных ворот (698.89KB) Инструкция — сила ветра-шкала Бофорта (11.87KB) Инструкция — совместимость аксессуаров FAAC (2.23KB)

Источник

Выводы и полезные видео по теме

Видео поможет понять, как проводится установка автоматики:

Современные распашные ворота позволяют эффективно предотвратить несанкционированный доступ на территорию. А также значительно повысит комфорт и безопасность входной группы. Но для этого необходимо правильно выбрать и установить ворота и автоматику.

Есть ли у вас опыт самостоятельного монтажа ворот, установки и подключения автоматики? Сообщите нашим читателям: форма для блокировки комментариев находится ниже. Здесь также можно загрузить оригинальные фотографии своих ворот, задать вопросы или оставить совет на свой выбор.

Источник – https://sovet-ingenera.com/elektrika/provodka/ustanovka-raspashnyh-vorot.html
