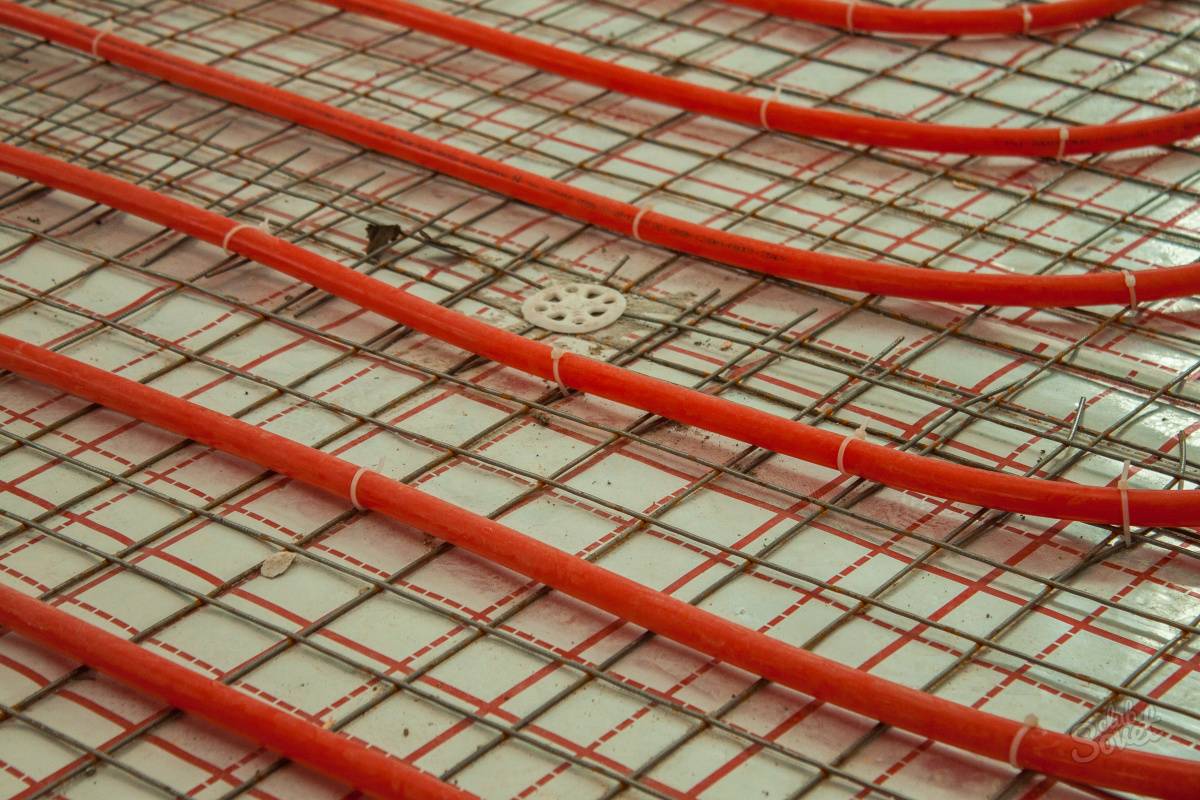

Арматурная сетка
Самым недорогим элементом для крепления напольной водяной магистрали является арматурная сетка. Выбирают материал с ячейкой определённого размера. Он зависит от длины шага, с которым проводят укладку трубопровода: 10*10 см, 15*15 см.
Среди плюсов данного крепежа отмечают надёжность арматуры. Она служит дополнительным усилением для бетонной стяжки, которую формируют для водяного «тёплого пола».
- Трубы крепятся с помощью скоб или ленты. Скобы выполнены из термостойкого пластика. Они имеют шипы, направленные вниз; надёжно удерживают трубу на месте.
- Скобы устанавливают в определённом порядке на всей поверхности арматурной сетки. На нижней стороне у них находятся зацепы. С их помощью производится крепёж к арматуре. Шаг между скобами 30-40 см.
- В местах изгиба трубы необходимо расположить 3 скобы. Одна предназначается для удерживания трубы в центре, остальные обеспечивают определённый радиус изгиба.
- Контур выводят змейкой; ногой проталкивают трубу в крепёж. Используют мягкую обувь.
Вместо скоб магистраль укрепляют пластиковой лентой. На внутренней стороне она имеет зубцы. На конце находится петля. Ленту оборачивают вокруг трубы, заводят в петлю. При этом зубцы удерживаются за края петли, надёжно фиксируя контур.
Работа более трудоёмкая. Пластик в этом случае соприкасается с арматурной сеткой. При использовании скоб изделие располагается на небольшом возвышении. Сетка остаётся внизу.
Рассчитываем циркуляционный насос
Чтобы система получилась экономичной, нужно подобрать циркуляционный насос, обеспечивающий нужный напор и оптимальный расход воды в контурах. В паспортах насосов обычно указывают напор в контуре самой большой длины и суммарный расход теплоносителя во всех петлях.
На напор оказывают влияние гидравлические потери:
∆ h = L*Q²/k1, где
- L — длина контура;
- Q — расход воды л/сек;
- k1 — коэффициент, характеризующий потери в системе, показатель можно взять из справочных таблиц по гидравлике или из паспорта на оборудование.
Зная величину напора, вычисляют расход в системе:
Q = k*√H, где
k — это коэффициент расхода. Профессионалы принимают расход на каждые 10 м² дома в пределах 0,3-0,4 л/с.
Среди составляющих теплого водяного пола особая роль отводится циркуляционному насосу. Только агрегат, мощность которого на 20 % превышает фактический расход теплоносителя, сможет преодолеть сопротивление в трубах
Цифры, касающиеся величины напора и расхода, указанные в паспорте, нельзя воспринимать буквально — это максимум, а фактически на них оказывает влияние протяженность, геометрия сети. При слишком большом напоре уменьшают длину контура или увеличивают диаметр труб.
Как сделать пол с водяным подогревом своими руками
Подогревают пол электричеством или водой. Оба способа неидеальны, и имеют плюсы и минусы. Об электрическом подогреве можете почитать тут. а в этой статье мы поговорим о том, как сделать теплым пол при помощи воды и труб.
Как подогреть пол водой
Пол с водяным подогревом #8212 довольно сложная в реализации конструкция, но удобная, и дающая ощущение уюта, к тому же в экономная при использовании (но не при устройстве). Вся идея состоит в том, что под полом или его покрытием спрятаны трубы, по которым циркулирует вода/антифриз/этиленгликоль и т.п. (зависит от труб и желания владельца). Длина труб водяного пола бывает довольно большой, потому для обеспечения нормальной циркуляции теплоносителя обязательно наличие насоса. Подробнее о выборе и установке насоса в системе водяных теплых полов читайте тут.
Теплоноситель нагревается двумя способами:
- водогрейным котлом
- поступает из централизованной системы отопления.
Примерная схема организации водяного отопления от котла
Чтобы добиться нужной температуры, перед подачей в трубы горячий теплоноситель смешивается в смесительном узле с остывшей водой из «обратки» до получения требуемой температуры, а затем через коллектор поступает в трубы теплого пола. Исключением из этого правила могут быть конденсационные котлы #8212 они показывают максимальную свою эффективность именно для подобных систем с невысокими температурами. Потому, если вы решили сделать водяной теплый пол своими руками, рассмотрите вариант установки именно конденсационного котла. Это вся механика работы водяного теплого пола, но есть некоторые технологические нюансы, повышающие его комфортность и упрощающие регулировку.
Для того чтобы была возможность поддерживать комфортную температуру теплого пола, имеется специальное приспособление #8212 терморегулятор, или как его еще называют термостат. Это устройство при помощи датчиков контролирует температуру пола и температуру теплоносителя. По их показаниям и заданной температуре (вы выставляете ее сами на панели управления) регулирует работу смесительного узла, повышая/понижая температуру протекающего теплоносителя. Если коллекторный узел снабжен на каждом входе термостатическими регуляторами, термостат для водяного теплого пола необязателен, но создает очень комфортные условия: пол под ногами всегда заданной температуры. Подробнее о терморегуляторах и их установке читайте тут.
В простейшем вариант схема подключения теплого водяного пола выглядит так
#171 Пирог#187
Устройство #171 пирога#187 водяного теплого пола
По периметру помещения раскатывается демпферная лента или укладывается ленточный теплоизоляционный материал, можно использовать нарезанный на полосы шириной 10 см пенопласт, пенополистирол или другой листовой утеплитель (толщина около 10 мм), можно использовать и картон из минеральной ваты.
Эта мера нужна во-первых для того, чтобы из-за температурного расширения не возникали по периметру пола трещины, а также для того, чтобы снизить потери тепла через стены и фундамент.
Далее на теплоизоляцию укладываются трубы (о выборе труб для теплого водяного пола написано в этой статье ). Существуют следующие способы крепления трубы теплого пола:
На теплоизолятор укладывается металлическая сетка с шагом 5 или 10 см (такой шаг удобен для укладки). К ее прутьям трубы крепят обычными пластиковыми хомутами или проволокой.
Способы крепления труб для водяного пола могут быть разными
Теплоизолирующая подложка используется с нанесенной на нее разметкой (сеткой), например, от Valtec. Тогда в нужных местах в пол забивают крепежные элементы, в которые затем вставляется труба.
Шаг 1. Определяемся с возможностями монтажа
Монтаж водяного теплого пола своими руками следует начать с оценки самого объекта. Далеко не всегда в доме можно осуществить монтаж теплых полов. Поэтому первым делом проверьте, если у Вас необходимая высота. Дверные проемы на черном поле должны составлять в идеале 220 см. Теплый пол заберет 15 см с чистовым покрытием и оставшиеся 205 см дверного проема как раз подойдут под любую дверь.
Так же нужно определить предварительные теплопотери дома. Для этого Вам будет достаточно найти калькулятор теплопотерь в интернете и посчитать данные для Вашего дома. Для теплого пола теплопотери не должны превышать 100 Вт на метр квадратный.
Итак, обращаем внимание на:
- Высоту проемов. Должны быть 220 см
- Теплопотери дома. Не должны превышать 100 Вт на кв. метр
Способы и схемы монтажа труб
После того как основа сделана, можно приступать к монтажу системы. Но сначала необходимо определить, в каком виде будут размещаться трубы. Как правильно уложить трубопровод, стоит поинтересоваться у мастера, ведь каждое помещение имеет свои особенности. Существует несколько видов размещения труб в монтажных схемах теплых водяных полов:
- улитка или по спирали. При таком способе укладывать трубы нужно по спирали. Это самый простой способ укладки водяного пола, который под силу даже непрофессионалам. Но при таком методе обеспечивается низкая теплоотдача, появляются холодные зоны. Именно поэтому «улитка» не пользуется огромной популярностью;
- змейка или по параллелям. Это сложный способ укладки, требующий высокого профессионализма. Он обеспечивает высокую теплоотдачу, позволяет избежать холодных зон. Для укладки «змейкой» существуют специальные маты с фиксацией расстояния шага укладки труб. Они существенно облегчают работу и позволяют равномерно разместить трубы.
Укладка теплого водяного пола
Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:
- Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината. Деревянная система водяного теплого пола
- Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.
Водяной теплый пол в стяжке
Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.
Какую систему выбрать
По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.
Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.
Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.
Процесс монтажа водяного теплого пола
Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.
Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.
Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия
Важно уметь гнуть, формуя пазы для труб
Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.
Расстояние от водопровода до фундамента сооружений
Если водопровод приходится проводить в замкнутых условиях, допустимо сокращение дистанции от фундамента до 1,5 м, обычно используют трубопровод из полимеров, его помещают в кожух выше 0,5 м уровня фундаментной подошвы.
При монтаже водопровода берут следующие минимальные допуски до фундаментных плит и сетей:
- архитектурных сооружений – 5 м;
- оград промышленных зданий, эстакад, опорных конструкций контактных электросетей и связи, рельсовых путей – 3 м;
- железных дорог с шириной колеи 1520 мм не меньше глубины траншеи до основы насыпи и края выемки – 4 м;
- рельсовых путей с шириной колеи 750 мм – 2,8 м;
- уличных бортов на краю автодорог или обочине – 2 м;
- кюветной бровки или подошвы дорожной насыпи – 1 м;
- опор ЛЭП: – с напряжением до 1 кВ. (проводники уличного освещения, электроконтактные линии городского электротранспорта) – 1 м; – от 1 до 35 кВ. – 2 м; – от 35 до 110 кВт и более – 3 м.
- обделок углубленных чугунных тюбингов метро – 5 м;
- обделок из бетонных материалов, размещенных ниже 20 м поверхности почвы – 5 м.
- обделок конструкций метро без гидравлической изоляции – 8 м.
В строительных нормах указаны дистанции до центральной оси деревьев с кроной окружностью меньше 5 м – в этом случае водопровод под землей укладывают от оси не менее, чем на 2 м.
Рис. 5 Нормативы дистанций между коммуникациями под землей
Полиэтиленовые трубы
Для теплого пола используюся два вида полиэтилена — сшитый PEX и специализированный PERT. Термин «сшитый» не означает наличия каких-либо швов. Сшиваются не листы материала, а его молекулы. Под «сшивкой» понимают физические или химические методы обработки, из-за которых изменяется молекулярная структура полиэтилена.
В результате сшивки у полиэтилена появляются новые молекулярные связи, из-за чего он становится более прочным и надежным
Из-за этой процедуры прочность и гибкость материала значительно возрастают, увеличивается температура транспортируемой среды (40оС — максимум для необработанного полиэтилена и 95оС — для сшитого). Чтобы шитый полиэтилен (а также его свойства) можно было различать, он, в зависимости от типа обработки, имеет разное обозначение:
- PE-Xa: термическая обработка с использованием пироксидов. В результате прочность сшивки — 75%.
- PE-Xc: бомбардировка электронами и прочность повышена на 60% (облучение, т.е. — физическое воздействие).
- PE-Xb: влажная обработка силаном при наличии катализатора. Сшивка — 65%.
- PE-Xd: обработка азотом — самая редко встречающаяся на сегодня технология.
Для теплых полов используют шитый полиэтилен с прочностью сшивки от 65% до 80%. Понятно, что чем более прочный материал использовать, тем лучше, но с увеличением этого показателя возрастает также и цена. Тем не менее, рекомендуют использовать для теплого пола сшитый полиэтилен марки PE-Xa или PE-Xc, так как он имеет самые подходящие характеристики. Причем предпочтительнее труба PE-Xc, так как при бомбардировке электронами сшивка происходит равномерно, а вот при химических методах воздействия большую прочность приобретают наружные слои материала, а с углублением, степень обработки снижается.
Самые лучшие трубы для водяного пола — PERT
Собственно недостаток у этого материала один — высокая упругость. Это приводит к тому, что хоть труба и хорошо гнется, ее необходимо жестко привязывать к каркасу, иначе она принимает исходную форму. То есть такой монтаж — не самый легкий. Многие фирмы выпускают специальные маты-подложки, которые выполняют сразу две функции: служат для улучшения теплоизоляции и имеют систему фиксации, в которой хорошо закрепляются трубы из сшитого полиэтилена. Такой способ монтажа гораздо быстрее и проще. А результат в любом случае — высокая надежность, долговечность и относительно невысокая цена. К тому же, при любой скорости движения теплоносителя, система остается бесшумной. Так что полиэтиленовая труба PEX для теплого пола — неплохой выбор, который рекомендуют многие профессионалы.
Есть еще одна труба из полиэтилена, которая имеет лучшие характеристики — PE-RT (перт). Причем эти характеристики не приобретенные, как у сшитого полиэтилена, а «врожденные» — молекулярное строение этого материала таково, что он имеет высокую гибкость, хорошо переносит повышенные температуры и давление. Потому, труба PERT для теплого пола — лучший выбор: показатели PEX (пекс) труб зависят от качества обработки химикатами (PEX-a и PEX-b), а в этом материале являются постоянными. Есть только одно преимущество у труб PEX-a — наличие молекулярной памяти, из-за чего и соединять их проще (используют обычные обжимные фитинги) и можно восстановить исходную форму после перегиба. Как это сделать, смотрите на видео, где испытывается труба Rehau для теплого пола.
Также стоит отметить, что полиэтиленовая труба для теплого пола любого типа должна обязательно иметь кислородонепроницаемый барьер из слоя EVOH пленки (на маркировке трубы должно присутствовать это название). Только в этом случае металлические части системы будут защищены от окисления и отопление будет долговечным. То есть получается, что для отопления и трубы PERT и трубы PERT должны быть пятислойными.
Часто бывает сложно решить какие трубы использовать для теплого водяного пола, какие из них лучше и почему — схожие характеристики, много разновидностей, в которых неспециалисту разобраться трудно. Доступно о разнице между PE-Rt и PE-X трубами, между ними и металлопластиковыми изделиями, об их особенностях и признаках хороших качественных труб рассказано в видео.
Разметка линий трубопровода
Перед началом работ важно продумать, как будут размещаться трубы
При разработке схемы желательно:
При разработке схемы желательно:
- Наносить линии трубопровода непосредственно на стенах помещения, где планируется его проложить, что способствует визуализации конструкции.
- В качестве стартовой точки использовать место подключения трубы к крану или радиатору, которые должны быть уже установлены до начала монтажа.
- Свести к минимуму количество тройников и крестовин, влияющих на стабильность напора, а также минимизировать число других фитингов.
- Для угловой прокладки металлопластиковых труб можно воспользоваться трубогибом или угловыми фитингами.
- Ко всем соединительным элементом следует обеспечить свободных доступ, так как крепежи на резьбе нуждаются в периодическом подтягивании во избежание протечек.
Установку соединительных элементов нужно выполнять уже после завершения расчетов и разметки конструкции.
Классификация теплых полов
Благодаря желанию людей улучшить качество жизни появились новые системы подогрева пола. Речь идет о таких видах, как инфракрасный пол, термоматы, кабельная и водяная системы. Рассмотрим каждую из разновидностей отдельно.
Классификация теплых полов
Инфракрасный
Под термином «инфракрасный теплый пол» подразумевается система, основой которой является тонкая нагревательная пленка. При подключении системы к питанию углеродная пленка излучает инфракрасные лучи, нагревающие не воздух в помещении, а предметы. Система успешно используется в качестве дополнительного или основного вида отопления дома. К преимуществам данной разновидности относится универсальность системы, ведь ее можно монтировать под любое напольное покрытие.
Инфракрасный теплый пол
Термоматы

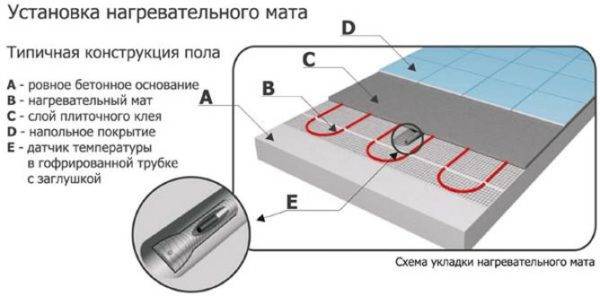

Это современный метод подогрева пола, при котором на основание укладываются специальные маты, питающиеся от электричества. При монтаже термоматов уровень пола в доме остается практически неизменным. Функцию нагревательного элемента в термоматах выполняет карбон (углеродный порошок).
Термоматы или тонкокабельный пол
Кабельный
Классическая система подогрева пола, состоящая из нагревательных секций. Изначально в домах монтировались одножильные электрические полы, но со временем система модернизировалась. Теперь кабельная система представляет собой двужильный теплы пол или специальный экран, выполненных из фольги. Монтаж и эксплуатация системы очень просты, из-за чего кабельный пол пользуется высоким спросом на рынке.
Кабельный теплый пол
Водяной
Одна из самых распространенных разновидностей теплого пола, используемая преимущественно в коттеджах или частных домах. Если говорить о старых многоэтажных домах, то монтировать водяной пол там не рекомендуется из-за возвращения охлажденной воды из контура теплого пола обратно в стояк. Это приведет к тому, что соседи будут из крана получать не горячую воду, а прохладную. К основным преимуществам теплого водяного пола можно отнести экономию на электричестве. Если технология монтажа была соблюдена, то водяная система будет работать практически со всеми видами напольных покрытий.
Водяной теплый пол
Профильные маты для укладки теплого пола
Выбор оптимального шага
После выбора трубного материала и способа размещения под напольным покрытием, рассчитывается необходимое расстояние между соседними витками контура. Этот показатель находится в прямой зависимости от величины диаметра труб.
Если трубы большого сечения уложить слишком плотно, поверхность пола будет перегреваться. И напротив, размещение мелких труб с большим шагом приведет к образованию тепловых пустот. В этом случае теплый пол уже нельзя будет считать единой теплосистемой.
Для правильного определения шага необходимо учитывать ряд моментов:
- В зависимости от сечения труб шаг укладки варьируется в диапазоне от 50 до 450 мм. Для удобства расчетов этот показатель чаще всего принимается кратным 50, и для частных домовладений составляет 100, 150, 200, 250 или 300 мм.
- Шаг укладки непосредственно зависит от назначения помещения и величины тепловой нагрузки. Для средней нагрузки 50-80 Вт/кв.м наилучшим решением будет шаг 100-200 мм.
- При нагрузке ниже 50 Вт/кв.м, шаг принимается равным 200 мм, более 80 Вт/кв.м – 100 мм.
- В помещениях большого объема или площади шаг укладки должен быть меньше.
Опытные строители нередко прибегают к технике размещения труб с переменным шагом. В зонах с максимальными теплопотерями (под окнами, около дверей и вдоль стен) трубы укладываются чаще. Чтобы компенсировать потери тепла в таких зонах шаг принимается равным 60-70% от расчетного.
Рекомендуем ознакомиться: Как выбрать канализационные трубы для наружной системы канализации
Агрегат #2 — коллектор
Коллектор – устройство, отвечающее за распределение горячей воды по отопительным контурам, а так же настройку и регулировку теплых полов. Прибор должен иметь достаточное количество выводов, чтобы подключить к ним все контуры.
Наиболее простые модели оснащены только запорными клапанами. Они предельно дешевы, но не дают даже минимальной возможности настраивать систему. Приборы с регулировочными клапанами позволяют проводить коррекцию расхода воды для каждого контура, что позволяет настраивать теплый пол для наиболее равномерного обогрева помещений.
В обязательном порядке коллектор любой модели оснащается сливным отводом и специальным воздухоотводным клапаном. Наиболее удобны в использовании устройства с сервоприводами на клапанах, оснащенные предварительными смесителями, которые перемешивают подаваемую в систему прогретую воду с возвращающейся остывшей и тем самым регулируют ее температуру.
Такой прибор полностью автоматизирует функционирование теплого пола, однако его стоимость очень велика.
Коллектор с сервоприводами на клапанах и предварительным смесителем. Необходимые регулировки системы осуществляются автоматически
Схема укладки и основные типы кабелей ТП
Существует два основных типа кабелей для теплого пола:
- Одножильный — контакты холодных проводов, по которым осуществляется подвод электроснабжения, находятся с двух сторон нагревательной секции. В активном состоянии подобные проводники дополнительно индуцируют незначительные магнитные поля. Одножильные нагревательные кабеля отличаются следующими эксплуатационными характеристиками:
- нагревательный элемент имеет изоляцию из фторопласта или сшитого полиэтилена;
- жила заземления сделана из луженой меди;
- кабеля электрического теплого пола находятся внутри экранирующей оболочки, сплошной или сетчатой;
- общая внешняя изоляция изготавливается из поливинилхлорида, который лучше противостоит ультрафиолетовому излучению – может использоваться на открытом воздух, например, в противообледенительных системах;
- соединительные контактные муфты находятся на обоих концах кабеля.
Структура одно и двухжильного нагревательного кабеля
- Двухжильный нагревательный кабель. В нем под общей наружной изоляцией находятся два изолированных друг от друга проводника: первый – резистивный, нагревательный, второй – «холодный» возвратный. Контакты для подключения выходят с одной стороны рабочей секции.
Примерная схема укладки одножильного нагревательного кабеля на кухнеПримерная схема укладки двухжильного нагревательного кабеля в жилой комнате
Модульные и реечные типы теплых водяных полов
Такие системы чаще всего применяются в деревянных домах. Укладка труб осуществляется на черновой основе пола или на лаги.
В модульной системе применяются готовые ДСП панели для укладки труб. Их толщина составляет 2,2 см. В модулях имеются каналы для крепежных алюминиевых пластин и труб. Утеплитель при таком способе укладки монтируется в деревянном перекрытии.
Полосы монтируются с промежутком в 2 см. Исходя из шага меж трубами, используются полоски длиной 15-30 см и шириной:
- 13;
- 18;
- 28 см.
Чтобы теплота не терялась, пластины оснащаются трубными защелками. Если чистовым покрытием полов будет линолеум (смотрите какой линолеум и какой теплый пол лучше выбрать, инструкция как произвести укладку) на трубы следует настелить один слой плит ГВЛВ. Когда финишной облицовкой является ламинат, паркет, то можно обойтись без него.
Реечная разновидность настильных систем почти идентична модульной. Разница состоит в том, что вместо панелей в ней применяются планки шириной от 2,8 см.
Промежуток меж рейками в модулях должен составлять не меньше 2 см. Реечная система укладывается лишь на лаги. Шаг между ними должен составлять 40-60 см. как теплоизоляционный материал в данном случае применяется пенополистирол либо минеральная вата.
Правила укладки теплого пола
Правила укладки теплого пола
Правильно обустроенный теплый пол будет безопасным для окружающих, работать эффективно и обеспечивать максимум комфорта.
Правила укладки электрического теплого пола:
- Нагревательные электрические элементы следует укладывать, не отступая от рекомендаций производителя
- Система нагрева должна соответствовать рекомендованной мощности на 1 м2 пола
- Запрещается в процессе укладки изменять размеры и подвергать механическому растяжению нагревательные элементы
- Чтобы не нарушить герметичность нагревательного элемента, монтаж следует выполнять предельно аккуратно — не наступать на него, не допускать падения на него острых предметов и строительного мусора
- Выполнить заземление кабеля согласно ПЭУ и строительных норм
- Установить терморегулятор — это обеспечит автоматическое отключение системы в случае перегрева
- Запрещается включать в сеть неразвернутый нагревательный элемент независимо от его вида — кабель в бухте или нагревательные маты и пленки в рулоне
- Монтаж системы выполнять при комнатной температуре не ниже -5 градусов С
Заключение
На основании рассмотренных выше материалов, можно сделать вывод, что при определении длины контура обогрева для тёплых полов необходимо выполнить тщательный расчёт. В общем случае, максимальная длина трубопровода, без потери эксплуатационных характеристик, должна приниматься не более 80 метров при диаметре наружной поверхности – 16 мм.
В случае, если для обогрева помещения потребуется большие размеры, то таких контуров может быть несколько. Они должны быть смонтированы независимо друг от друга в тепловом шкафу, по принципу «гребёнки» с возможностью регулировки каждого из них или полного отключения конкретного трубопровода для проведения технического обслуживания.
