Особенности конструкций углового унитаза
Как понятно из названия, угловые унитазы устанавливаются не прямо к стене, а в угол помещения. Этим обусловлен ряд особенностей данной конструкции:
- Треугольный бачок. Чтобы подобраться вплотную (не впритык, но довольно близко) к стене, бачку унитаза необходимо соответствовать форме угла. В результате, его делают треугольным. Чаша, при этом, не меняет форму. Она может быть круглой или овальной, прямоугольной или квадратной – все зависит от предпочтений хозяев;
- Возможность сокрытия бачка в стену. Современные подвесные унитазы также могут быть установлены в углу. Для этого, конечно же, необходимо приобретать специальную модель и соответствующую ей инсталляцию;
- Оригинальный дизайн. Угловой унитаз может быть использован не только в качестве экономящей пространство модели, но и как часть дизайнерского замысла;
- Возможность выбора расположения бачка. Необязательно бачок должен располагаться на унитазе. Он может быть подвешен выше. Однако угловые унитазы-компакт – наиболее практичное решение;
- Надежность. Подвесные угловые модели могут выдержать вес до 500 кг. Не менее прочная чаша у напольных моделей.
- Модификации. Новшества, призванные сделать посещение туалета более комфортным, применяются и в отношении угловых унитазов.
угловой унитаз напольный в интерьере ванной комнаты
Недостатки угловых унитазов
Есть незначительный минус у угловых унитазов. Связан он исключительно с методом установки навесных изделий. Стена, на которую предполагается выполнить монтаж, должна быть достаточно прочной, чтобы выдержать предполагаемый вес
А также важно выбрать правильную высоту при установке, учитывая рост всех обитателей дома/квартиры
Когда речь идет о гипсокартонном перекрытии, потребуется заранее под обшивку поместить закладную из цельного дерева и крепление производить длинными болтами, для сквозного прохождения и деревянной части, и достаточного углубления в основную стену.
Строительные требования
При проектировании совмещенного санузла следует учитывать следующие нормы СНиПа:
Схема подключения сантехники в ванной.
- Минимальная площадь совмещенного санузла, где располагаются раковина, унитаз, ванна и место под стиральную машину, составляет 3,8 м².
- Перед ванной или душевой кабиной свободного места должно быть не менее 70 см, оптимальная величина — 105-110 см.
- перед унитазом или биде должно оставаться свободное место не менее 60 см, а по бокам от продольной оси сантехники — по 40 см с обеих сторон.
- Свободное пространство перед раковиной должно быть не менее 70 см, а если она располагается в нише — не менее 95 см.
- Расстояние между раковиной и стеной должно быть не менее 20 см и между унитазом и раковиной — не менее 25 см.
- Раковина устанавливается на высоте более 80 см от пола.
- Смывная труба, которая промывает писсуарный лоток, должна располагаться под углом в 45 градусов отверстием к стене.
- Оптимальный вариант — наличие окна в ванной комнате, которое предусматривает естественное освещение и вентиляцию. Однако при строительстве современных многоэтажных домов такое проектирование санузла встречается крайне редко. Окно заменяется устройством принудительной вентиляции, которая удаляет образовавшийся конденсат и запахи из ванной комнаты.
- Санузел запрещается располагать над кухней и другими жилыми комнатами. Исключением из данного правила являются только двухуровневые квартиры, где разрешается размещать унитаз и биде над кухней.
Выполняя все эти требования, можно получить правильно оборудованную ванную комнату.
Подключение унитаза с косым выпуском
В большинстве квартир многоэтажных домов, построенных в середине двадцатого века, канализационная и водопроводная система выполнена из чугуна, а выпуски канализационной трубы имели косую форму. По этой причине возникает необходимость искать способы подключения унитазов к выпуску именно такой формы.
Чтобы подключить унитаз с угловым выпуском к чугунной канализации, нужно приготовить специальную смесь. Для этого берут 1 часть сурика и 3 части олифы, все компоненты соединяют. При этом следует помнить, что сурик быстро выпадает в осадок, поэтому требуется постоянное помешивание. Полученную смесь наносят на сливное отверстие унитаза. Далее раструб очень плотно обматывают караболкой, оставляя один конец свободным. Затем повторно наносят суриковую жидкость и вставляют отвод унитаза в раструб канализации.
Существует еще один вариант, который не требует приготовления специальных растворов. В этом случае нужно приобрести в магазине сантехники гофрированную резиновую манжету. Один конец манжеты насаживают на отвод унитаза, другой конец присоединяется к раструбу канализационного стояка. Гофры для присоединения унитаза к системе слива позволяют при необходимости устанавливать сантехническое оборудование с небольшим смещением по отношению к центральному сливу.
Арматура для моноблока
Выбирая определенное изделие, нужно подробно изучить его характеристики, а также структуру и качество сантехнического монолита. От нее в первую очередь зависит бесперебойная работа всего моноблока. Арматура бачка включает в себя механизм подачи воды и сливное устройство. Устройство слива может быть двух видов: однокнопочный и двухкнопочный бачок.
А также возможен запорный верхний рычаг монолитной системы, обладающий не поплавком, а пластиковым цилиндром, выполняющего роль клапанного устройства. Такой рычаг при смыве нужно поднимать, в отличие от кнопочных механизмов. Например, двухкнопочная система в моноблоках – самая экономичная и современная, поскольку разрешает регулировать слив воды. У моноблоков внутренняя конструкция является как преимущественным, так и уязвимым местом.
В нем, как и в других классических унитазах, могут обнаружиться стандартные проблемы со сливом воды. Иногда отремонтировать поломку не представляется возможным, и тогда нужно менять все устройство. Поэтому рекомендуется при выборе такого прибора покупать запасную запорную арматуру.
Виды монтажа угловых унитазов
Существуют особенности монтажа угловой модели унитаза, которые отличаются от процесса установки обычного стандартного туалета. Для этой конструкции необходимо особым образом подвести канализацию. Если ваша квартира была построена давно, то стояк в ней может быть расположен параллельно поверхности стены.
В этом случае установка углового унитаза может быть сопряжена с некоторыми трудностями.
Гофрированная трубка в процессе монтажа углового унитаза в помещении ванной комнаты помогает легко и надежно присоединить конструкцию к системе канализационного слива
Решить эту проблему может помочь удлинитель или гофрированная труба. С её помощью можно подключить новенький унитаз к канализационному сливу. Хорошо бы, чтобы длина этой гофры была небольшой. Если она засориться, её придется прочищать: чем короче труба, тем легче процесс.
Иногда унитаз устанавливается на специально смонтированное возвышение – некий пьедестал. Но делается это не для красоты, а с целью правильного подведения к конструкции холодного водоснабжения. Впрочем, угловой унитаз можно не только закрепить на полу, но и подвесить к стенке.
Для этой цели используется специальная подвесная конструкция-рама для установки в угол.
Какие нужны инструменты и материалы?
Для выполнения предстоящих работ вам понадобятся:
- перфоратор;
- болты для закрепления унитаза на поверхности;
- гофрированная труба;
- шланг для подведения воды;
- герметик.
Герметик необходимо подбирать в тон устанавливаемого унитаза, а то можно свести на нет все усилия дизайнера.
Устанавливаем конструкцию на пол
На начальном этапе необходимо тщательно подогнать отверстие чаши самого унитаза и отверстие канализационного слива. Для этого один конец гофрированной трубки одевают на канализационное отверстие, а второй – на отверстие унитаза.
Процесс монтажа напольного углового унитаза немногим сложнее, чем установка обычной модели, поэтому эту процедуру вполне можно выполнить своими руками
Теперь нужно закрепить модель на горизонтальной поверхности пола или специального подиума. Для этого следует разметить место для крепежных элементов. На выполненных отметках при помощи перфоратора делают отверстия. Прикручивают туалет к полу с помощью болтов.
После того, как унитаз надежно закреплен, на предназначенное для этого предмета место монтируется сливной бачок. Отверстия для слива при этом должны быть совмещены. Будьте осторожны с силиконовой прокладкой. Её нельзя сдвигать, иначе вы уничтожите защиту от протекания воды между бачком и нижней частью конструкции.
Теперь следует закрутить винты.
Готовая напольная угловая модель выглядит очень компактно и аккуратно. Наверно по этой причине она пользуется последнее время большим спросом
С помощью гибкого шланга подсоединяется водоснабжение. Если у основания унитаза углового напольного остались щели, их необходимо тщательно замазать. Это делается для предотвращения протекания. Для этой цели используют герметик. Теперь можно подключить воду и проверить сливной бачок на герметичность.
Если подтеков при сливе воды не наблюдается, то можно считать, что установка туалета успешно завершена, и всё было сделано правильно.
Очень полезные практические советы по установке унитаза можно почерпнуть из этого видео:
Монтаж навесного углового унитаза
Навесная угловая модель занимает меньше места, и всё чаще выбор подает именно на неё. Если процесс монтажа угловой конструкции сравнивать со стандартной, то особой разницы нет.
Чтобы пользоваться навесным унитазом было удобно и абсолютно безопасно, для его закрепления на стене используют вот такую конструкцию, которую крепят и к стене, и к полу анкерными болтами
Перед инсталляцией необходимо подвести все коммуникационные шланги и трубы. После того, как будут установлены крепления, сделать это будет уже невозможно. Угловую инсталляцию делают неподвижной, поэтому для подведения холодной воды лучше воспользоваться не гибким шлангом, а металлической трубкой.
Для организации слива по-прежнему можно использовать гофрированную трубу.
Результат установки подвесной конструкции в углу ванной комнаты выглядит следующим образом. При этом рамочная конструкция, на которую крепится модель, спрятана в углу за оригинальным мозаичным полотном
Туалет будет монтироваться на специальную конструкцию-раму. И сейчас самое время заняться её установкой. Чтобы конструкция была неподвижной и прочной, её необходимо прикрепить к полу и стенке анкерными болтами. Теперь систему можно подключить к коммуникациям.
Чаша унитаза при этом располагается на высоте 40-50 см от поверхности пола. Процесс монтажа можно считать законченным.
Тип отвода унитаза
От вида канализационного выпуска комфортность использования унитаза никак не зависит, внешних отличий также не замечено. Однако расположение канализационного отверстия и его размеры следует учитывать при выборе унитаза.
Для потребителя унитазы представлены тремя основными видами:
- С горизонтальным отводом. Такие модели выбирают в том случае, если раструб канализационной трубы располагается на высоте 5-10 см от пола.
- С вертикальным отводом. Конструкция унитаза предполагает наличие сливного отверстия, направленного вниз, что позволяет максимально сэкономить место в санузле. Однако стоит понимать, что такое расположение отверстия сточной трубы можно встретить только в частных индивидуальных домах. Многоквартирные дома имеют другое строение канализационной системы.
- С косым выпуском. Такой отвод имеет большая часть выпускаемых унитазов, подключаются они к раструбу, который расположен на небольшом расстоянии от уровня пола или под углом к нему.

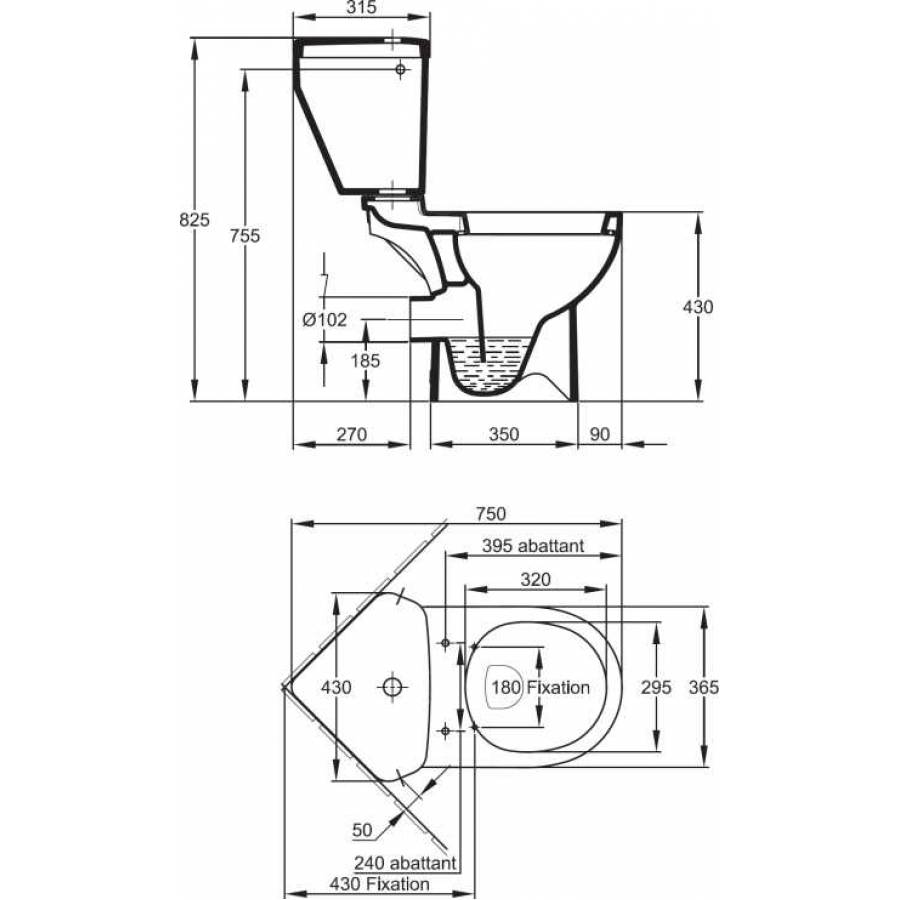

Подстраиваем габариты
Для того чтобы угловой унитаз с бачком был максимально комфортным в использовании, при покупке обратите внимание на такие параметры. Ширина
Оптимальная ширина должна составлять 50-65 см. Такой размер позволяет сочетать как комфорт в использовании, так и удобство в уборке.
Высота монтажа. Стандартная высота угловой инсталляции для унитаза должна соответствовать 80-85 см. Однако такой показатель удобен не для всех. Для 80% мужчин комфортная высота расположения унитаза от уровня пола до верха борта составляет 84-98,2 см, для женщин 81,3-91,4 см. Для того чтобы всем было комфортно в расчет нужно принять средний показатель: 86-93 см.
Основные фирмы, производящие угловое сантехническое оборудование
Известные производители сантехнического оборудования из Европы и Турции наладили выпуск популярных моделей унитазов, среди которых напольные, навесные и приставные.
Практически все оборудование выполнено из высококачественного фарфора. Модели отличаются формой чаши, размерами и конструктивными особенностями.
Дизайн ванной с угловым унитазом
Модели напольной угловой сантехники с успехом выпускают турецкая фирма-производитель VitrA, французские и бельгийские производители. Приставные унитазы очень высокого качества поставляет на российский рынок итальянское предприятие Hatria You&Me.
Какие инструменты и материалы требуются
Перед тем как подключить унитаз к канализации требуется подобрать необходимые строительные материалы и вспомогательный инструментарий. Разновидность используемой арматуры для формирования соединительных деталей зависит во многом от метода подключения, модели изделия и желаемого месторасположения.
Основные инструменты, которые понадобятся для монтажа:
- силикон;
- гофра для канализации;
- молоток, маркер, строительная рулетка;
- ножовка для металлических или пластиковых элементов;
- пластиковые отводы и специальные уголки;
- манжета-эксцентрик;
- уплотнительная манжета;
- переходники из резины;
- детали, требующиеся для осуществления демонтажа компонентов прежнего подключения к стояку и прочной фиксации сантехники.
Если раньше применялись патрубки из чугуна для подсоединения к канализационной системе, то, скорее всего, потребуется профессиональное оборудование (специальный перфоратор и шлифовальная машина).
Плюсы и минусы угловых сантехнических приборов
Конструкция угловых унитазов практически не отличается от стандартного варианта. Разница заключается в форме бачка, он выполнен в виде треугольника, хотя на объем емкости такая конструкция не оказывает никакого влияния.
Унитаз в углу ванной или туалета позволяет увеличить свободную площадь в помещении и делает его интерьер неординарным. Заполняя углы сантехническим оборудованием, можно зрительно увеличить внутреннее пространство за счет обретения округлых форм.
Угловые унитазы представлены в двух вариантах:
- Моноблок. Модель представляет собой конструкцию из двух соединенных частей, унитаз напольного типа и сливной бачок.
- Компакт. В этой модели используется подвесной унитаз, а бачок инсталлирован в угловой нише. В некоторых случаях система подачи и слива воды маскируется за фальш-стеной. При покупке таких конструкций необходимо помнить, что их вес может составлять до 500 кг.
Если санузел в квартире раздельный, то в помещении туалета можно разместить дополнительные приборы, например, биде и угловой подвесной унитаз. Подвесная конструкция
Большая часть моделей углового типа оснащена аварийной системой, благодаря которой в случае поломки излишки сетевой воды направляются в специальный канал перелива. Установка такого сантехнического оборудования позволяет хозяину не думать о проблеме затопления соседей снизу.
Из недостатков таких моделей можно выделить достаточно большой вес, который следует учитывать при установке углового унитаза. Для монтажа навесных унитазов необходимо выбрать прочную стену. В случае с гипсокартонными стеновыми конструкциями необходимо разместить под обшивкой прочную закладную. К ней унитаз крепится болтами, длины которых должно быть достаточно для прохождения деревянных элементов и захвата основной стены.
Особенности угловых унитазов
Угловой унитаз представляет собой стандартную конструкцию напольного или навесного типа с бачком треугольной формы.
Бачок треугольной формы для углового унитаза
Преимуществами данной модели являются:
- существенная экономия пространства в помещении за счет использования «мертвой» зоны за бачком стандартной модели;
- небольшие габаритные размеры. Угловой унитаз компактный и может быть расположен в помещениях любой площади;
- уникальность. Угловые конструкции не пользуются широкой популярностью, и выглядят более интересно, чем стандартная сантехника.
Однако перед выбором следует учесть и некоторые негативные характеристики угловых моделей, к которым относятся:
- необходимость наличия прочных стен в помещении туалетной комнаты, так как в большинстве случаев крепление сливного бачка производится на стену;
- необходимость переноса коммуникаций. Как правило, в квартирах многоэтажных домов системы канализации и водоснабжения не предназначены для угловых моделей, так как располагаются только вдоль одной или двух стен.
Тип отвода унитаза
От вида канализационного выпуска комфортность использования унитаза никак не зависит, внешних отличий также не замечено. Однако расположение канализационного отверстия и его размеры следует учитывать при выборе унитаза.
Для потребителя унитазы представлены тремя основными видами:
- С горизонтальным отводом. Такие модели выбирают в том случае, если раструб канализационной трубы располагается на высоте 5-10 см от пола.
- С вертикальным отводом. Конструкция унитаза предполагает наличие сливного отверстия, направленного вниз, что позволяет максимально сэкономить место в санузле. Однако стоит понимать, что такое расположение отверстия сточной трубы можно встретить только в частных индивидуальных домах. Многоквартирные дома имеют другое строение канализационной системы.
- С косым выпуском. Такой отвод имеет большая часть выпускаемых унитазов, подключаются они к раструбу, который расположен на небольшом расстоянии от уровня пола или под углом к нему.
Подключение унитаза с косым выпуском
В большинстве квартир многоэтажных домов, построенных в середине двадцатого века, канализационная и водопроводная система выполнена из чугуна, а выпуски канализационной трубы имели косую форму. По этой причине возникает необходимость искать способы подключения унитазов к выпуску именно такой формы.
Чтобы подключить унитаз с угловым выпуском к чугунной канализации, нужно приготовить специальную смесь. Для этого берут 1 часть сурика и 3 части олифы, все компоненты соединяют. При этом следует помнить, что сурик быстро выпадает в осадок, поэтому требуется постоянное помешивание. Полученную смесь наносят на сливное отверстие унитаза. Далее раструб очень плотно обматывают караболкой, оставляя один конец свободным. Затем повторно наносят суриковую жидкость и вставляют отвод унитаза в раструб канализации.
Существует еще один вариант, который не требует приготовления специальных растворов. В этом случае нужно приобрести в магазине сантехники гофрированную резиновую манжету. Один конец манжеты насаживают на отвод унитаза, другой конец присоединяется к раструбу канализационного стояка. Гофры для присоединения унитаза к системе слива позволяют при необходимости устанавливать сантехническое оборудование с небольшим смещением по отношению к центральному сливу.
Этапы монтажа подвесного унитаза
Подготовка к монтажу подвесного унитаза, для этого нам понадобится:
- инсталляция;
- гаечные ключи № 10,13 17−19;
- перфоратор или дрель;
- строительный уровень;
- отвёртка;
- карандаш;
- рулетка.
высокопрочных материалов. схематичную инструкцию
Для того, чтобы установить раму, в стене надо вырезать с помощью болгарки нишу 60 см шириной, 1 м высотой от пола и 15−20 см глубиной.
Чтобы рама стояла ровно по плоскостям, при её монтаже нужно использовать уровень. Канализационный отвод должен точно совпадать с местом подвеса унитаза. Для установления оптимального уклона канализационной трубы необходимо подобрать самый подходящий вариант канализационных тройников.
Установка инсталяции
После согласования места подвеса унитаза с канализационной трубой, инсталляция крепится к полу с помощью болтов.
Далее подбирается высота установки рамы. Надо учесть, что отверстие под слив воды должно находиться на высоте 25−30 см от уровня пола. В комплект к ней входят шпильки с пластиковыми наконечниками под отвёртку, а также кронштейны с пластиковой квадратной крышкой и прорезями для вставки пластины с защёлкой. Шпилька соединяется с кронштейном через резьбу. Всё так сконструировано, что легко подсоединяется друг с другом, как это показано на предлагающейся инструкции. В раме есть несколько отверстий, и кронштейны можно установить в различных местах рамы. Для крепежа рамы используются дюбеля-пробки на 10 мм. Пластиковые наконечники кронштейна очень удобны в использовании. Вместо кронштейнов можно применить анкерные винты или мощные саморезы. Главное, чтобы конструкция была надёжна прикреплена.
После закрепления рамы, можно прикинуть, где будет находиться унитаз. Он подвешивается без проблем. На горизонтальной верхней перемычке есть четыре отверстия на высоте 30−40 см над уровнем пола. Расстояние между средними шпильками, на которых будет крепиться унитаз, должно составлять 18 см, а между крайними шпильками 23 см. Они то и должны быть с обеих сторон зажаты болтами. Шпильки оснащены прорезью для завинчивания под отвёртку с плоским шпицем и защищены пластиковыми трубками.
Однако амортизирующей прокладки в комплекте не предусмотрено. Ей можно вырезать из тонкой резины, линолеума или подложки под ламинат. Прокладка исключит растрескивание от соприкосновения керамических элементов с металлическими
Зажимать гайки следует осторожно, чтобы не треснул фарфор. Также надо точно вымереть длину патрубка. Если сделать её слишком длинным, то унитаз не будет плотно примыкать к стене
Если патрубок короткий, то со временем появится протечка
Если сделать её слишком длинным, то унитаз не будет плотно примыкать к стене. Если патрубок короткий, то со временем появится протечка.
Монтаж системы отведения водоснабжения
система отведения
Лучше использовать медную или полипропиленовую трубу. В случае протечки придётся бурить всю систему, а эти трубы в плане надёжности хорошо себя зарекомендовали. Труба соединяется с патрубком с помощью разъёмного соединения. Кран подачи воды к унитазу находится внутри бачка. Достаточно открыть его и убедиться в качестве соединения трубы с патрубком, воды из бачка сливать не надо.
Устанавливаем кнопку слива воды. Она продаётся отдельно и стоит довольно дорого. Лучше выбрать пневматику. Кнопочный блок будет находиться поверх кафельной плитки, поэтому в плитке надо вырезать соответствующее прямоугольное отверстие. Потом необходимо подсоединить к кнопочному блоку две трубки для малого и для большого слива, а далее кнопка защёлкивается в посадочное отверстие.
Стальная рама для установки подвесного унитаза стоит дорого. Да и сам процесс установки, если обратиться к профессионалу, не из дешёвых. Монтаж инсталляции обойдётся в 2000 рублей, установка подвесного унитаза ещё 1500−1800 рублей.
