Типы счетчиков воды: обзор существующих разновидностей + советы по выбору

Как правильно выбрать счетчик воды для частного дома или квартиры?

В первую очередь необходимо определиться с выбором между механическим и электронным прибором. Преимущества тех и других были описаны выше

Обратим внимание на универсальные электронные аппараты, которые можно устанавливать как на горячую, так и холодную воду. Такое решение оправдано только, если в предоставляющей услуги компании реализован сервис удаленного сбора показаний. В противном случае это будет пустая трата средств

В противном случае это будет пустая трата средств.

Необходимо проверять наличие сертификата соответствия и паспорта прибора. Без этих документов не возможен его ввод в эксплуатацию.

Обращайте внимание на характеристики прибора, основные параметры приводятся в паспорте, к таковым относятся:

Q_МАКС – пропускная способность прибора.
Q_Н – уровень номинального расхода, при котором производитель гарантирует точность показаний.
Q_МИН – минимальное значение расхода при сохранении параметров допустимой погрешности.
Q_Т – переходной расход, при котором изменяется коэффициент точности.

Помимо этого необходимо правильно подобрать установочные параметры, а именно:

Посадочный диаметр, как правило, он 15,0 или 20,0 мм для трубной арматуры, проложенной в квартире. В частных дома ДУ может быть 25,0-32,0 мм.

Монтажные размеры, для бытовых приборов, устанавливаемых в квартирах, стандартная длина 110,0 или 130,0 мм. Для более крупной трубной арматуры изготавливаются устройства с монтажным размером до 260,0 мм.

Что касается фирм производителей, то в данном случае лучше остановить выбор на отечественных производителях. В любом случае при сборке на заводе используется импортная электроника.

Как выбрать счетчик воды

Установка измерительных приборов позволяет не переплачивать за потребление ресурсов, тем более что тарифы все время растут, и тенденции к стабилизации цен нет. Счетчик на воду должен быть точным – только в этом случае его приобретение будет экономически обоснованным. Но этого недостаточно, водомеры должны быть надежными, долговечными, недорогими, чтобы окупить свою стоимость.

Расскажем, как выбрать счетчик воды, и какие характеристики нужно рассмотреть.

В первую очередь, следует знать, какие бывают счетчики воды по конструкции:

Вихревые . Считывают частоту вихря у помещенного в поток тела.
Тахометрические . Измеряют число оборотов крыльчатки или турбины.
Электромагнитные . С помощью магнитного поля определяют скорость потока в трубе.
Ультразвуковые . Анализируют прохождение ультразвукового сигнала в водной струе.
Волюмометрические . Фиксируют скорость вращения камеры с постоянным объемом.

Как бытовые приборы учета воды повсеместно используются тахометрические приборы. Они обладают приемлемым сочетанием цены и точности, сроком службы не менее 12 лет. Сейчас также стали применять новый принцип – ультразвуковой. Обычно его используют только для горячей воды. Но делается это редко – они значительно дороже механических, хотя и более точные.

Крыльчатые или турбинные . Первые рассчитаны максимально на поток до 15 куб. м/ч, диаметр ввода – 40 мм, больше подходят для квартир. Вторые разработаны для большого расхода воды, имеют диаметр 50–100 мм, поэтому их целесообразно использовать в особняках, непосредственно подключенных к магистрали.

Тип установки . Вертикальный или горизонтальный. Выбирается в зависимости от расположения трубы. Но, если вы решили переделать водопровод, возьмите универсальный прибор – не исключено, что расположение труб изменится.

Сухой или мокрый механизм . Однозначно лучше брать первый вариант. Это значит, что механизм отделен от воды. Он более качественный, не страдает от загрязнений, поэтому долговечен.

Одно- или многоструйный . Во втором случае вода разделяется на несколько потоков. Такие аппараты точнее, но дороже. В целом, для квартиры с небольшим потреблением целесообразнее покупать одноструйный вариант. Для дома с участком, где ресурсы используются в большем количестве (например, при поливе, наборе бассейна), лучше подойдут многоструйные модели. Они применимы и для монтажа в колодце, так как легко демонтируются для поверки.

Обычный или импульсный . Второй вариант удобен тем, что позволяет подключить прибор к компьютерной сети и считывать показания дистанционно. Но, учитывая, что большинство пользователей проверяют показания раз в месяц, переплачивать за такую возможность особого смысла нет.

Комбинированный прибор . Такой водомер имеет два счетчика. При малом напоре работает крыльчатый, при большом – подключается турбинный. Ставить механизм имеет смысл в доме с участком, в котором значительно варьируется потребление воды (например, при поливе). В квартирах он особо не пригодится.

Срок гарантии . У лучших изделий максимально он достигает 4 лет, иногда больше.

Межповерочный период . Лучше брать приборы с увеличенным интервалом – меньше хлопот. Для холодной воды это 6 лет, для теплой – 4 года.

Рейтинг производителей . При выборе многие думают, что импортные счетчики лучше. Но желательно ориентироваться на российские марки – они хорошо приспособлены к нашим условиям, к жесткой воде

Советуем обратить внимание на продукцию отечественных брендов: Интелма, Пульсар, Бетар, Эконом, Норма, Пульс, Валтек. Отдельно нужно рассмотреть, чем отличаются счетчики горячей и холодной воды

В качестве первых используют крыльчатые и турбинные приборы, но сделанные из устойчивых к повышенным температурам материалов, здесь больше погрешность измерений. Также существуют универсальные устройства

Отдельно нужно рассмотреть, чем отличаются счетчики горячей и холодной воды. В качестве первых используют крыльчатые и турбинные приборы, но сделанные из устойчивых к повышенным температурам материалов, здесь больше погрешность измерений. Также существуют универсальные устройства.

Для точного учета можно использовать ультразвуковые приборы, но их лучше ставить только при большом водопотреблении. Правильно будет применять электронные тахометрические водомеры. Как и ультразвуковые, они показывают реальную температуру воды. Это позволяет выставить претензии к коммунальным службам, если показатели не соответствуют нормам.

Вихревые счетчики воды и их функции

Вихревые счетчики могут стабильно работать только в том случае, если вода в трубопроводе чистая и не содержит абразивных частиц, которые могут искажать показания.

Каждый вихревой счетчик имеет в своем составе корпус обтекаемой формы. Он помещается в трубу и служит препятствием для потока воды. Дальше по течению находится высокочувствительный датчик. Он реагирует на малейшие колебания давления в потоке.

Датчик, который поставляется с вихревым счетчиком, отлично сбалансирован. Даже вибрация трубки не влияет на точность показаний

Когда скорость движущейся жидкости достигает определенного значения, за пределами препятствия возникают вихри. Они формируются поочередно с разных сторон и движутся по течению. При этом показаны зоны низкого и высокого давления. Это приводит к явлению, называемому «завихренностью».

Вихри появляются с частотой, пропорциональной скорости движущегося тока. Расстояние между соседними вихрями соответствует объему воды, протекающей за соответствующий период. Следовательно, скорость потока можно рассчитать, умножив количество водоворотов на объем. Завихрения возникают тем чаще, чем больше скорость потока.

Счетчик завихрений можно улучшить, добавив к нему регулятор температуры. При этом точность измерений повысится с поправкой на температуру

Средний срок службы устройства составляет 8 лет. Основное назначение – регулирование технологических процессов. При разводке водопровода по квартире использовать такие устройства нерационально.

Тахометрические счетчики

Этот тип водосчетчиков наиболее распространен. Функционируют они по простому принципу.

Принцип работы и конструкция

Основной элемент счетчика — крыльчатка. Она имеет перпендикулярную ориентацию своей оси по отношению к направлению водопровода. Диаметр условного прохода прибора этого типа не превышает 50 мм.

Устанавливают тахометрические счетчики для измерения расхода как холодной, так и горячей воды, если речь идет о небольших объемах. На большие расходы эти водомеры не рассчитаны

Когда лавина воды транзитом проходит через крыльчатку, совершается движение по кругу. Каждое сопровождается переливом определенного количества жидкости через прибор. Чем больший напор создает вода, тем быстрее крутится крыльчатка.

Чувствительный счетный механизм через редуктор получает сведения о количестве оборотов, а все изменения показывает циферблат.

Устройства с крыльчаткой бывают одноструйными, многоструйными, комбинированными. В первых на лопасти ввода вода подается одним ручьем. Крутильный толчок на индикатор счетного узла посылает магнитная муфта. Специалисты советуют монтировать такие счетчики на трубопроводы горячей воды сечением от 15 до 30 мм.

В многоструйных моделях поток на пути к рабочему колесу разбивается на части. Погрешность замера уменьшается, т.к. происходит воздействие на лопасти одинаковой силы. При этом полностью исключается турбулентность потока.

Когда охват замеров использования воды необходимо расширить, устанавливают тахометрическое устройство комбинированного типа. Подразумевается, что с изменением скорости потока, вступает в работу какой-то один счетчик. Происходит переход автоматически.

Комбинированный счетчик состоит из основного и дополнительного прибора. Первый включается посредством открытия клапана, когда расходуются большие объемы воды

Измерительный узел один, он обладает высокой точностью, герметичен, поэтому работает даже в условиях затопления. Для Ду трубы больше 50 мм, в конструкцию прибора закладывают вместо крыльчатки вращающуюся турбинку. Водомер в этом случае устанавливают вдоль оси магистрали. Идеальное место его установки — на входе.

Монтируют такие счетчики на трубопроводы производственных предприятий сечением до 500 мм там, где проходят значительные объемы воды. Направление и угол потока определяет специальный обтекатель.

Плюсы и минусы

Механические водомеры отличаются компактностью. Монтировать их можно в удаленных местах, поэтому интерьер помещения они не портят. Простота конструкции позволяет устанавливать на эти приборы приемлемую для большинства потребителей цену. Погрешность их показаний незначительная.

Тахометрические счетчики — устройства энергонезависимые. Основным элементом в их конструкции является крыльчатка, помещенная в воду. По числу оборотов, которые она совершает, считают объем воды

К отрицательным относят следующие характеристики:

изнашиваемость лопастей;
чувствительность к примесям, присутствующим в воде;
зависимость показаний водомера от магнитного поля;
невозможность зафиксировать мгновенный расход;
наличие движущихся элементов в проточной камере.

Несмотря на наличие недостатков, если соблюдать график поверок, счетчик может прослужить до 12 лет. Для функционирования прибора не нужны внешние источники электроснабжения.

Сухоходные и мокроходные приборы

Если исходить из расположения счетного устройства, то тахометрические водомеры подразделяют на сухо- и мокроходные. В первом случае жидкость никак не воздействует на счетный механизм. Вращательное движение от крыльчатки сообщается ему посредством специальной магнитной муфты.

От коррозии механизм защищает непроницаемая перегородка. Модель имеет достаточно высокую стоимость, но использовать ее можно даже там, где подают горячую воду, в которой присутствуют посторонние примеси в большом количестве.

Кроме того, точность показаний такого прибора очень высокая. Если есть необходимость дистанционного снятия данных, можно включить в систему устройство импульсного выхода.

Монтируют узел импульсного выхода непосредственно на входе трубопровода. Трансформированная в импульс информация, поступает на устройство регистрации

Модуль, собирающий информацию, может находиться на каком угодно удалении от узла измерения.

В мокроходном приборе счетный узел находится в постоянном контакте с грязной жидкостью. Это отрицательно сказывается на продолжительности его службы. Чтобы исправить положение, перед счетчиком монтируют фильтр.

Видео описание

Видеоролик – ТОП-7 водосчетчиков за 2021 год:

Gardena Water Smart.

Модель средней ценовой категории. Оснащена информационным цифровым дисплеем. Предназначена для установки только на выходе водозаборной точки. Работает в 4 режимах.

«Норма» СТВ-50 (фланцевый).

Прибор премиум-категории. Предназначен для учета как холодной, так и горячей воды.

Zenner ETWI-N DN 15.

Один из лучших водомеров для измерения горячего и холодного потока по доступной цене. Способен держать резкий скачок давления до 1,6 МПа.

Valtec ½.

Бюджетный, долгосрочный счетчик, оснащенный импульсным выходом. Не проявляет погрешностей в течение первых двух сроков проверки.

МЕТЕР СВУ-15.

Дешевый водомер отечественного производителя, работающий до 100 градусов. Оснащен защитой от протечек и воздействия магнитных возмущений.

ПУЛЬС.

Недорогая российская модель. Получила широкое распространение в продаже.

Индивидуальные и общедомовые счетчики

Индивидуальные счетчики устанавливают жители в свои квартиры, а общедомовые контролируют потребление ресурсов в масштабах дома. Они измеряют фактические объемы воды, газа, электроэнергии и тепла.

Показания с индивидуальных приборов учета (ИПУ) снимают и передают сами жители, что отражается в квитанциях. Помимо этого, в квитанциях отражается ОДН (общедомовые нужды).

С общедомовых счетчиков показания должен снимать исполнитель коммунальных услуг. Это регламентировано Правилами предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов, утвержденных постановлением Правительства РФ от 06.05.2011 № 354 ( пункт “е” пункта 31). Наличие собственников рядом не обязательно. Показания заносятся в журнал учета показаний коллективных (общедомовых) приборов учета. При необходимости собственник может попросить ознакомиться с данными в журнале.

Если показания ОДН передаются дистанционно (например, через модемы или сетевые адаптеры), жители могут запросить скриншот с зафиксированными показаниями коллективного прибора учета.

Показатели ОДН в квитанциях включают ресурсы, неохваченные индивидуальными приборами учета.

Чтобы установить общедомовой счетчик, необходимо решение общего собрания жильцов. Общедомовые счетчики считаются общим имуществом, и за их установку платят собственники.

VALTEC VLF-15U

Стоимость от 700 рублей. Модель относится к категории универсальных. Подходит для замера расхода горячей воды и для холодного водоснабжения. Температура использования – от 5 до 95 градусов.

На каждом производственном этапе применяется европейский подход. За счет этого устройство расценивается, как одно из лучших в ТОПе-2021. Многие решают поставить в квартире именно его.

Привлекает внешний вид модели. На стекле присутствует защитная пленка. В комплекте есть проволока, предназначенная для пломбировки. За счет этих мелочей создается общее впечатление о приспособлении. Многие считают данный прибор лучшим решением при вопросе, какой счетчик воды стоит поставить в городской квартире.

Среди главных модификаций этого счетчика из ТОП-2021 выделяют модели, оснащенные импульсным выходом. Присутствует провод для организации дистанционного считывания показаний. Обозначается такая модель буквой I. Характеристики счетчика стандартные:

класс точности В;
номинальный расход – обычный – 1.5 м³/час;
монтажная длина составляет 110 мм.

Преимуществом считается комплектация. К недостаткам можно отнести встречающиеся в отзывах высказывания о том, что некоторые модели дают протечки.

Виды водосчетчиков, их плюсы и минусы

Об основные видах счетчиков воды мы рассказали выше. Кроме этого, существуют еще электронные ИПУ. Однако они в России не прижились из-за высокой стоимости и ненадежности.

Механические (тахометрические)

Популярны механические крыльчатые квартирные приборы учета. Они просты в обслуживании, надежны и доступны. Механические приборы учета воды компактны, их можно ставить в любое место, не боясь испортить интерьер. Цена на них демократичная, а показания допускают небольшой процент погрешности. Для работы не требуются внешние источники питания.

Устройство механического счетчика воды простое: крыльчатка приводится в движение потоком воды. Считывающий прибор внутри считает ее объем и выдает на циферблат.

На механическом табло красным цветом отображаются доли объема проходящей воды в кубометрах, которая была использована.

Герметичная пленка, наклеенная на магнитный контакт, обеспечивает считывание данных с механизма и крыльчатки.

Крыльчатка и считывающий механизм сделаны из твердых материалов для увеличения срока службы.

Кроме положительных качеств, есть и ряд отрицательных: недолговечность отдельных частей механизма, особенно лопастей,

высокая восприимчивость к примесям в воде,
чувствительность к воздействию магнитного поля (у антимагнитных счетчиков, а таких большинство).

Несмотря на ряд отрицательных моментов, при правильной эксплуатации механического водомера он способен отработать до 12 лет.

Продолжительность эксплуатации тахометрического прибора зависит от его расположения. Он может быть сухоходный и мокроходный. Первый нельзя погружать в воду, второй можно. Естественно, если качество воды плохое, то мокроходный прибор учета быстро выйдет из строя.

Ультразвуковые

Этот универсальный счетчик имеет постоянное электрическое питание, потому что основа его механизма – электронное счетное устройство. Литиевые батареи имею высокий запас прочности и способны отслужить не менее 5 лет.

Устанавливать ультразвуковые приборы можно как на трубу, так и внутрь ее.

Устройство водяного счетчика данного типа хорошо защищено от внешних помех, имеют небольшое энергопотребление и сравнительно небольшую погрешность в районе 1%.

В ультразвуковых приборах учета отсутствуют элементы, которые могут сломаться. Современные модели представляют собой хорошее сочетание невысокой цены, точности и метрологических качеств.

К отрицательным моментам можно отнести чувствительность прибора к наличию в воде воздушных пузырьков. Из-за этого может снизиться точность показаний прибора. Наличие внешнего или автономного электрического питания также можно отнести к недостаткам.

Электромагнитные

Этот тип водомера работает от электричества. Его конструкция устроена на основе свойства воды пропускать электроэнергию.

Поток воды, проходя через магнитное поле, меняют его данные, которые фиксируются и выводятся на дисплей.

Электромагнитный водомер относится к дорогой категории товаров. Однако и служит долго, но только в том случае, когда трубы не забиты накипью. В наше время такое положение дел встречается нечасто, поэтому этот вид прибора встречается редко.

Плюсы:

Высокая степень точности;
Нет подвижных деталей в корпусе, что существенно продляет «жизнь» прибору;
Расход выводится на экран мгновенно;
Данные хранятся в виде архива.

Наряду с плюсами есть и ряд минусов:

Высокая стоимость – главный недостаток прибора;
Работает от постоянного тока. Если в доме пропадает электричество, прибор перекрывает воду;
Чувствительность к быстрому потоку;
Скорость воды неравномерно распределяется по прибору.

Сопротивление воды вследствие установки ИПУ не увеличивается. Поэтому его ставят на трубы низкого давления.

Вихревые

Вихревые водомеры способны работать в трубопроводах, которые не содержат примесей в виде абразивных частиц. То есть должна быть вода высокого класса. Если примеси присутствуют, то показания будут искажены.

Благодаря своим конструктивным особенностям, прибор внутри себя создает так называемые «вихревые дорожки». Они появляются, реагируя на скорость потока воды. Расстояние между вихрями отражает объем воды, которые протек за определенный период времени.

Расход высчитывается по принципу умножения числа вихрей на объем. Чем выше скорость потока воды, тем чаще появляются вихри.

Средняя продолжительность службы вихревого ИПУ составляет 8 лет. Главной задачей такого прибора является регулирование технологического процесса. Поэтому ставить его в квартире нецелесообразно.

Необходимость установки

Счетчик расхода воды измеряет и показывает максимально точно потребление из горячего или холодного источника водоснабжения. Как правило, подсчет ведется в кубических метрах или литрах за определенный период времени, например, месяц. Это дает следующий ряд преимуществ:

При подключении частного водопровода от центральной магистрали возникает возможность платить по счетам по факту – точно потребляемому объему, а не по установленному тарифу. Цифры последнего порой сильно преувеличены, и потребителю приходится переплачивать.
Детализировать расход воды в теплый сезон и зимой. В эти два разных по уровню потребления периода расхождения в показаниях прибора могут доходить до десятикратных размеров. При наличии личной скважины это позволит безошибочно определить точный расход электроэнергии и определить ресурс оборудования и источника.
Не платить за период, когда водозабор фактически не производится – в отпуске, отъезде, аварии, отключении и т. д.
Не подвергаться необоснованной переплате за долги соседей или целого района, когда долг по неуплате раскидывается на всех потребителей участка.

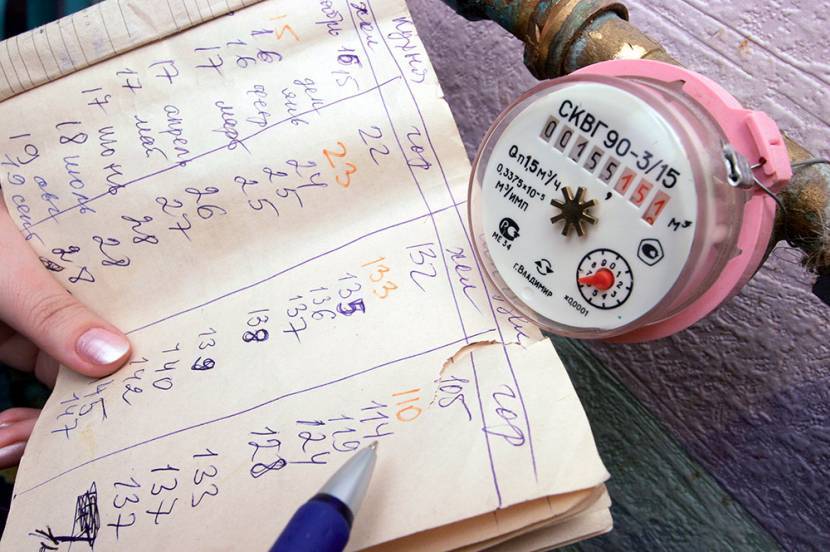

Сверка показания с водосчетчикаИсточник gazeta.ru

Уменьшить расходы за оплату магистральной канализации. При детализации водозабора автоматически уточняется объем стоков.
Дисциплинировать домочадцев в деле потребления воды – не тратить ее напрасно, вовремя устранять течи, контролировать расход при поливе и прочих процедурах.

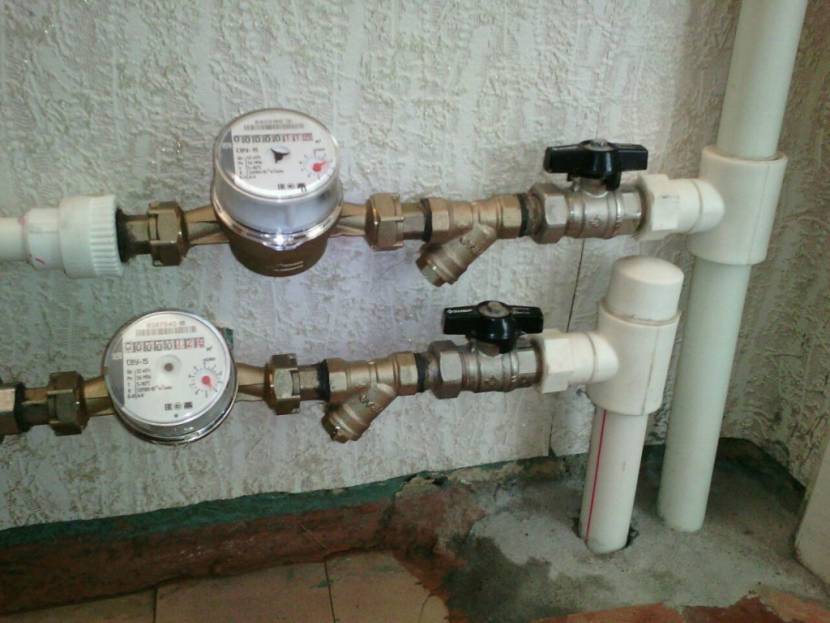

Тахометрические счетчики в системе частного водопроводаИсточник rosschet.ru

Способы передачи показаний

Какой метод передачи показаний предпочтителен Самый дешевый и широко распространенный вариант – роликовый счетный механизм. В этом случае показания просто переписываются с панели водомера. Счетчик с импульсным выходом автоматически отправляет данные на внешний накопитель. Это позволяет избежать процедуры снятия и передачи показаний каждый месяц. Водомеры с дистанционной передачей информации отправляют данные с помощью технологий Bluetooth или Wi-Fi на любое подходящее устройство. Это может быть компьютер или смартфон. Последние два прибора станут отличным вариантом для установки в труднодоступных местах, куда будет неудобно забираться каждый месяц для снятия показаний.

Дополнительные возможности

Чтобы автоматизировать снятие показаний, используют специальные накладки, но они подходят не ко всем приборам. Есть устройства с уже встроенными дополнениями такого типа.

Многотарифные водомеры фиксируют потребление воды разной температуры. У них есть собственный процессор, встроенная память и аккумуляторная батарея. Для работы требуется минимум питания, потому одной батарейки хватит на 5 лет. Сведения о температуре остаются в памяти, но периодически их нужно оттуда извлекать, поскольку объём невелик и через определённое время происходит очистка.
