Тёплый плинтус: что собой представляют плинтусные радиаторы отопления и как их правильно монтировать

Правила установки и эксплуатации

В зависимости от того, в каком качестве будет использоваться система тёплых плинтусов — основного или дополнительного средства отопления, монтируется она по периметру помещения или отдельными участками. Конструкция плинтусных обогревателей – отдельные модули, в том числе и угловые, позволяют собрать и установить тёплый плинтус необходимой длины, зависящей от статуса отопления, мощности модулей, габаритов помещения и степени наружной теплоизоляции здания.

Монтаж электрического плинтусного обогревателя

Установку электрического тёплого плинтуса начинают с нанесения разметки на стены.

По периметру помещения или на отдельно выбранных для установки тёплого плинтуса участках к стене для снижения теплопотерь крепится самоклеящаяся теплоизоляционная лента.

По ней выше поверхности пола на 1 см с помощью пузырькового уровня наносят горизонтальную линию – нижнюю границу расположения обогревателя. Затем к ней прикладывают пластину — заднюю стенку тёплого плинтуса и отмечают места сверления отверстий для крепления пластин.

В стене по разметке сверлят отверстия и вставляют туда пластмассовые дупели, после чего пластины крепят шурупами, собирая в полосу необходимой длины.

На смонтированных пластинах крепят кронштейны — держатели для установки труб, после чего в них, используя фторопластовые вставки, устанавливают трубы с ТЭНами, собирая модули в единую цепь.

Для работы системы плинтусного обогрева необходимо устроить отдельную линию электричества, к которой она будет подключена. Так как мощность встроенных в электрический плинтус ТЭНов варьируется от 140 до 500 Вт, нагружать линию подключения более чем 15 модулями не следует.

В систему обогрева тёплого плинтуса входит также терморегулятор – электронное или электромеханическое устройство поддержания в помещении заданной температуры (вмонтировано в тёплый плинтус при использовании одного модуля или устанавливается отдельно при эксплуатации системы из нескольких элементов) со встроенным термодатчиком, осуществляющим мониторинг температуры и отправку данных на терморегулятор.

Этот элемент устанавливают после окончания монтажа плинтуса, выбирая место, доступное визуальному обзору, с объективным значением температуры воздуха в помещении — не за стоящей мебелью.

Последней операцией является установка лицевых накладок обогревателей – прикладываются по месту, надеваются сверху на кронштейн и фиксируются лёгким надавливанием до щелчка. Затем в местах расположения кронштейна в накладках сверлятся отверстия, и фронтальная крышка крепится шурупом в технологическую прорезь. Головка шурупа оформляется декоративной накладкой.

Установка водяного плинтусного обогревателя имеет много общего с монтажом электрического устройства. Разметка и установка тыльной панели производится по такой же технологии – с использованием самоклеящейся теплоизоляционной ленты, после чего к закреплённым пластинам крепятся кронштейны для труб.

*Установленные модули собираются в один контур с помощью специальных резьбовых соединений с резиновыми прокладками.

Если в месте подключения к существующей системе водяного отопления модуль необходимо укоротить, то конструкция резьбового соединения предусматривает эту операцию – элемент обрезают до нужного размера, затем с трубок снимают 2-3 ребра (ламеля), и на фитинги надевают соединительные гайки, развальцовочные конусы и резиновые прокладки.

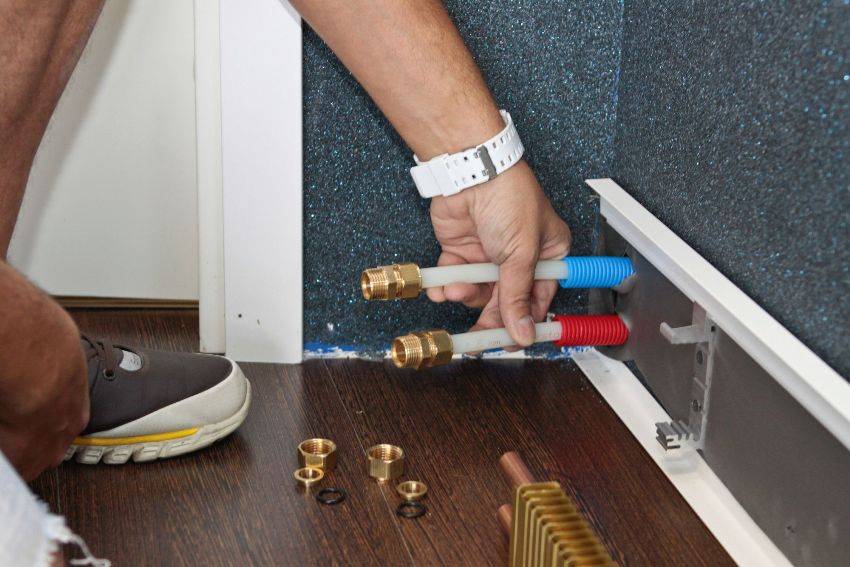

При подключении водяного тёплого плинтуса к системе отопления гайки наживляются вручную, потом подтягиваются ключами, после чего модуль устанавливается в паз кронштейна, и резьбовое соединение зажимается окончательно.

После окончания монтажа проверяют герметичность и работоспособность системы -подают воду, плавно открывая вентиль, чтобы избежать гидроудара. В местах обнаружения протечек необходимо подтянуть гайки или заменить прокладку.

После устранения дефектов сборки устанавливают фронтальные накладки тёплого плинтуса.

Описание и принцип работы

Плинтусная система отопления — прекрасная альтернатива тёплому полу, который довольно сложно установить. Обычные радиаторы дают мало пользы, поскольку от них нельзя ожидать подобного теплового эффекта. Плинтусное отопление изобрели ещё в начале XX века, но из-за высокой цены и сложностей в реализации об этой идее практически сразу забыли. Такая система эффективна за счёт того, что она нагревает не воздух, а стены помещения, которые поддерживают в нём температуру.

Прекрасная альтернатива тёплому полу — плинтусная система отопления, благодаря которой поддерживается комфортная температура в доме

Главным отличием тёплого плинтуса служит его нестандартная форма и необычное расположение. Длинные и невысокие обогреватели устанавливают по периметру комнаты. Декоративная планка, закрывающая устройство, внешне похожа на обычный плинтус, который она и заменяет. Часто такую систему выбирают при панорамном остеклении, поскольку материал находится ниже самих рам и не портит привлекательный вид окон.

Плинтусные обогреватели состоят из двух медных трубок, находящихся одна над другой на расстоянии 8-15 см. Увеличивают теплоотдачу с помощью алюминиевых, латунных или медных вертикальных пластин, нанизанных на оребренные трубы. Декоративные крышки изготавливают из экструдированного алюминия, который отлично передаёт тепло и хорошо нагревает защитный элемент.

Сверху и снизу обогревателя имеются отверстия, через которые движется воздух: через нижний проходит холодный, а через верхний выходит горячий. Получается, что помещение обогревается из трёх источников: вдоль трубок, от стен и корпуса металлического плинтуса. С такой системой отопления комната быстро нагревается. Кроме того, расположенное по периметру устройство способствуют равномерному распределению тёплого воздуха в помещении.

Подробнее о теплом плинтусе:

Жидкостный тип

Водяное плинтусное отопление состоит из тех же элементов, что и стандартные приборы нагрева: коллекторного узла, водогрейного котла и системы труб. Устройство работает при низких показателях температуры. Последовательно подключать все плинтусные обогреватели в помещении неэффективно: когда теплоноситель доберётся до последнего в ветке элемента, он уже остынет, поэтому устройство всегда будет холодным.

Жидкостный тип плинтусной системы отопления является одним из самых надежных

Жидкостный греющий плинтус работает по лучевой схеме: элементы подключают по одному или попарно. Сначала встраивают коллекторный узел, а затем к нему подключают трубки. Недостатком такой системы будет большой расход труб, поскольку каждый прибор нуждается в двух таких деталях — на подачу и обратку. Зато тепло будет распределяться равномерно, а сама система будет более надёжной. При установке водяного типа отопления трубки прячут в пол. В стяжку рекомендуется помещать специальные трубы из полимера с низкой теплоотдачей и высокой стойкостью к коррозии.

Электрический вариант

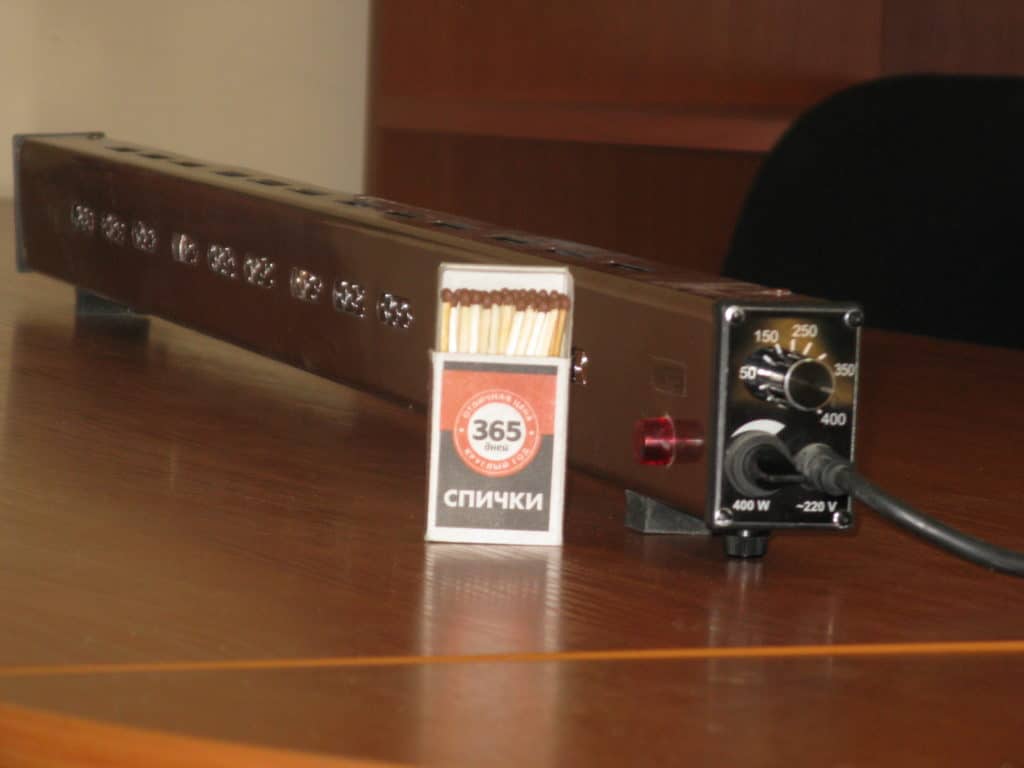

Электрическое плинтусное отопление практически ничем не отличается по внешнему виду от водяного, только у него присутствуют клеммы для подключения питания. В нижней трубке располагается нагревательный элемент (ТЭН), а в верхней — проложены провода для подключения отопления.

Благодаря техническим характеристикам и современному дизайну — теплый плинтус не теряет свою популярность

Монтировать электрическую систему тёплого плинтуса проще, чем жидкостную. Необходимо зафиксировать конструкцию, протянуть провода и подключить их к клеммам. Заданная температура поддерживается встроенным в систему терморегулятором, включающим и отключающим нагревательные приборы. Специалисты советуют использовать термостаты, которые экономят электричество.

Водяной тёплый плинтус

Особый комфорт в жилых помещениях может создать собранный водяной тёплый плинтус своими руками. Если посмотреть на водяной плинтус с конструктивной точки зрения, то мы увидим компактные «растянутые » в длину модули.

Для монтажа плинтусной системы водяного отопления наиболее подходят частные домовладения или общественные учреждения. Необходимые условия для монтажа тёплых плинтусов – это наличие газового котла и центральное водоснабжение.

В некоторых случаях используют котлы, работающие на твёрдом и жидком топливе. Также потребуется резервная ёмкость (водонапорная башня) для восполнения уровня воды в отопительной системе.

Плинтусные конвекторы с водяным теплоносителем устанавливают по периметру помещения. Модульный жидкостный электро обогреватель может быть различной длины. В углах помещения модули соединяют специальными угловыми элементами, чем заполняют полностью обогреваемый периметр комнаты. Благодаря такому размещению плинтусов, помещение прогревается более равномерно, чем при отоплении обычными водяными радиаторами.

В противном случае вас могут оштрафовать и заставить демонтировать обогреватели.

Конструкция водяного конвертера

Конструкция плинтуса довольна проста. Верхняя труба, как правило, выходит из системы газового котла, проходит через весь периметр обогреваемой площади и переходит в нижнюю обратную трубу. Нижняя труба возвращает охлаждённый теплоноситель в газовый котёл.

Трубопроводы вмонтированы в корпуса ребристых теплопередатчиков. За счёт ребристого строения поверхность теплоотдачи многократно увеличивается, что значительно способствует активной циркуляции нагретых воздушных масс.

Чтобы установить тёплый плинтус водяного обогрева самостоятельно, надо обладать достаточным опытом работы по монтажу сантехнического оборудования. Рассказывая ниже об особенностях монтажа тёплого водяного плинтуса, мы обращаемся именно к таким людям. Это поможет при выборе той или иной системы обогрева жилища.

Принцип функционирования водяных плинтусов

Принцип обогрева помещения жидкостным конверторным плинтусом ничем не отличается от обогрева другими приборами.

Холодный воздух поступает через нижний паз корпуса плинтуса.

Проходя через теплообменник, горячий воздух медленно поднимается, равномерно растекаясь по всему объёму помещения.

Монтаж плинтусной системы водяного отопления

В строительных супермаркетах всегда можно приобрести нужную вам готовую систему водяного отопления плинтусов. Имея даже небольшой опыт сантехнических работ, вы вполне сможете сделать тёплый плинтус своими руками. Подробнее об отоплении теплым плинтусом смотрите в этом видео:

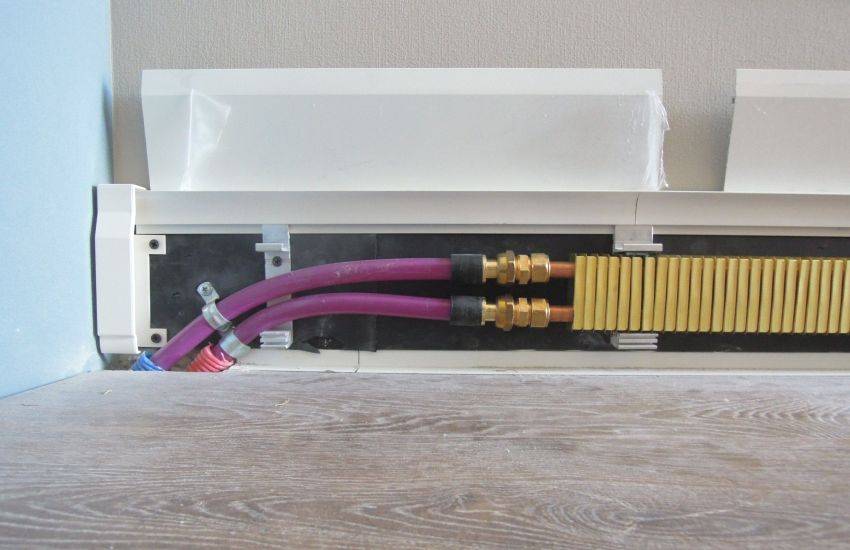

После соответствующей разметки точек крепления кронштейнов и их установки монтируют сами жидкостные модули (смотрите выше монтаж электрических плинтусов). В отличие от электрических обогревателей монтаж жидкостных модулей требуют тщательного контроля плотности соединений трубопроводов.

Испытание смонтированных плинтусов

Молекулы воздуха значительно меньше молекул воды. Практика показывает, что проверка плотности соединений более эффективна созданием высокого давления сжатого воздуха внутри трубопроводов.

В местах, где будет происходить утечка, появятся пузыри. Неплотности соединений устраняют и проводят повторное испытание на герметичность всей системы.

Облицовка плинтусов

Строение коробов водяных плинтусов ничем не отличается от облицовки электрических модулей. Короба делают обычно из тонколистового эмалированного железа.

Производители, идя навстречу пожеланиям потребителей, делают корпуса плинтусов различной расцветки. В основном в ассортименте преобладают корпуса белого цвета или с поверхностью, имитирующей ценные породы дерева, природного камня или натуральной кожи.

Время чтения: 7 минут Нет времени?

Л юбая система отопления должна быстро и равномерно обогревать объем помещения. Привычные радиаторы справляются с этой задачей хуже всего, поэтому им на смену приходят альтернативные варианты расположения нагревательных элементов. Самый экономичный и простой с точки зрения монтажа – электрический теплый плинтус. Он удобнее теплого пола, теплых стен и потолка, так как его монтаж можно осуществить, не затрагивая и не разрушая существующую отделку. Принципы работы, преимущества и недостатки плинтусного отопления описаны в данном материале.

Электрический теплый плинтус

Преимущества и недостатки: мнение экспертов

Одно из преимуществ, несомненно, — аккуратный, почти декоративный внешний вид. Радиаторы, даже по своим размерам мало отличающиеся от обычных плинтусов, занимают совсем мало места и располагаются там, где никому не мешают – на полу, у самой стены. А это значит, что существует больше вариантов расстановки мебели, а шторы могут свободно свисать, не цепляясь за ребра традиционных батарей.

Теплый плинтус имеет современный вид, занимает мало места и вписывается в интерьер, устроенный в практически любом стиле: от кантри до модерна

Еще один плюс плинтусной системы отопления – равномерный обогрев всей пощади помещения. Нет зон более теплого или прохладного воздуха, так как нет конвекции. Следовательно, температура воздушной прослойки под потолком и возле пола будет одинаковой, а это благотворно влияет и на здоровье людей, и на состояние отделочных материалов.

Не стоит забывать и об экономии. Расход топлива заметно снижается в связи с невысокой температурой нагрева, в среднем на 35-40 %. К тому же установка плинтусного оборудования происходит быстро, как и его ремонт. Есть возможность в каждой комнате установить отдельный терморегулятор и с помощью его контролировать обогрев: в детской комнате установить температуру чуть выше, в спальне – на пару градусов ниже.

Создавать своими руками элементы теплого плинтуса не рекомендуют, так как нет гарантий его исправной и эффективной работы. Лучше приобрести дорогое, но качественное оборудование известного производителя

К минусам относят высокую стоимость оборудования – около 3 тысяч рублей за каждый метр. В эту сумму входят специальные материалы и монтаж системы. Установкой оборудования должны заниматься компетентные специалисты, имеющие разрешение от компании-производителя. Монтируя систему самостоятельно, можно упустить ряд важных моментов, что приведет к быстрому износу оборудования и постоянным ремонтам.

Желательно, чтобы плинтусные радиаторы ничем не закрывались: ни декоративными накладками, ни предметами мебели. Теплоотдача резко снижается, и обогрев помещения становится неполноценным.

Несмотря на некоторые недочеты, теплый плинтус пользуется все большей популярностью, и не за горами то время, когда он полностью вытеснит традиционные для сегодняшнего дня системы конвекционного типа.

Налицо удобство теплого плинтуса и его экономичность, равномерность распределения. Но. не дай Бог что случится, без вскрытия пола не обойтись. Значит плюс к большой стоимости установки плинтуса еще надо сразу приплюсовывать стоимость ремонта. А вероятность повреждения не такая уж и маленькая. Батарею можно снять и поменять на новую, немного хлопот. Все-таки гораздо менее хлопотна установка батарей. Они сейчас красивые, довольно плоские, портьеры им не помешают. Равно как и они портьерам.

С таким способом отопления я еще ни разу не сталкивался. В принципе он возможен, но практически нуждается в доработке. То, что надо обогревать не воздух в помещении, а стены — правильно. Расположение внизу — правильно. Но при этом возникает проблема циркуляции теплоносителя. Без насоса система не будет работать. По мере прохождения теплоносителя его температура будет снижаться. В батареях можно регулировать равномерное распределение тепла. В этой системе первые метры будут нагреваться значительно сильнее последних. Иди я не прав? Вроде, при правильном расчете, такая система может дать экономию топлива.

Чтобы всё работало, имеет смысл сделать не очень сложный расчет гидродинамических характеристик. Установить насос чуть мощнее, ограничить линейную длину каждого отдельного контура. И всё заработает. С радиаторами тоже бывает — первые секции теплее последних. Что касаемо экономии — теплый плинтус отдает тепло не конвекцией, а излучением. Значит, отсутствует движение теплого воздуха на подъём, значит отсутствует «теплая подушка» под потолком — тепло, за которое мы платим, но не пользуемся им. Вот Вам и экономия.

Система не плохая, плюсов много. Из минусов только цена. Но все новое это хорошо забытое старое. Раньше мы делали такое отопление в частных домах из стальной трубы сотки и более в диаметре и теплоноситель ходил самоходом и было равномерное тепло в доме, но трубы были видны и выглядело это не красиво. Резюме. Если Вам нужен высокий комфорт, и Вы можете себе его позволить, тогда выбирайте!

Навигатор по сайту

Инфракрасная плинтусная пленка

Инфракрасная плинтусная пленка действует по тому же принципу, что и все ИК обогреватели.

Мы переходим к довольно необычному оборудованию – сейчас мы будем рассматривать инфракрасный плинтус, представляющий собой тонкую пленку. Подобная технология активно используется в системах теплых полов. Тонкая пленка, с нанесенным на нее токопроводящим напылением, нагревается, превращаясь в источник инфракрасного излучения. В результате этого полы в комнатах становятся теплыми, а от них начинает прогреваться и сам воздух.

Аналогичным образом можно сделать плинтусное отопление – для этого в продаже представлена инфракрасная пленка, созданная специально для монтажа в плинтусной зоне. Под действием электроэнергии она нагревается, начиная генерировать ИК-излучение. Это излучение достигает полов, стен и окружающих предметов, в результате чего те начинают нагреваться и греют собой воздух – в помещениях становится тепло, причем довольно быстро.

Такой принцип действия заимствован у самой природы – воздух согревается далеко не солнцем, а поверхностью нашей планеты с элементами ландшафта и искусственными постройками человека. То есть, ИК-излучение достигает поверхности земли, нагревает ее, в результате чего та начинает согревать воздух. Уже через час-другой после восхода солнца воздух становится заметно более теплым.

Преимущества инфракрасных электрических теплых плинтусов, выполненных в виде пленки:

• Легкость в монтаже – достаточно оклеить пленкой и теплоизоляцией всю плинтусную зону;
• Легкость в подключении – здесь используется двухпроводная схема подключения, так как сама пленка питается от однофазной электросети;
• Отопительная система получается еще более миниатюрной, чем при использовании стандартных плинтусных обогревателей – итоговая толщина оборудования складывается из толщины защитных панелей.

Вооружившись инструментами, монтажные работы можно завершить за считаные часы. Для управления температурой в помещениях следует воспользоваться термостатом – по одному прибору на каждую комнату, чтобы обеспечить раздельную регулировку.

Инфракрасная пленка может использоваться в помещениях различного назначения – это гостиные, детские комнаты, спальни, коридоры, кухонные помещения, рабочие кабинеты, офисы и многое другое. Она обеспечит эффективный обогрев, который обязательно порадует всех пользователей.

Утеплив свои дома вы сможете хорошо сэкономить на отоплении.

Мы так расхвалили электрические инфракрасные теплые плинтусы, что совсем забыли упомянуть об их недостатках. Вот их список (к счастью, не очень большой):

• Несколько долгое время прогрева – это связано с не самой высокой температурой рабочей поверхности пленки;
• Высокое энергопотребление – суждения о существенной экономичности ИК-отопления на практике оказываются ложными. Некоторая экономия есть, но из-за дороговизны электроэнергии в нашей стране расходы на отопление будут крайне высокими;
• В некоторых зданиях применение ИК-пленки может оказаться неоправданным – отсутствие нормальной теплоизоляции стен приведет к тому, что температура воздуха внутри будет низкой.

Тем не менее, люди все чаще обращают свое внимание на отопление с помощью электрических инфракрасных теплых плинтусов

Что же такое теплый плинтус

Конструктивно отопительный прибор похож на стальной радиатор трубного типа. То есть это две трубы, на которые поперек насажены металлические пластины. Только здесь используются трубы, изготовленные из медного сплава. А пластины, они же ламели, из латуни. Последние, нагреваясь, отдают большое количество тепловой энергии. И чем их больше в конструкции, то есть если они установлены чаще, то отдача тепла у этого прибора выше. То же самое касается размеров пластин.

Части нагревательного прибора

В конструкцию также входит поворотный элемент. Его задача соединить между собой два контура – подачу и обратку теплоносителя. Он располагается в конце теплого плинтуса, замыкая собой общий отопительный контур. Угол его поворота — 180⁰.

Присоединение поворотного элемента

Третий конструктивный элемент – декоративная планка. В ней сделаны отверстия, чтобы нагретый воздух свободно проходил сквозь нее. Есть и другие дополнительные элементы, разнообразие и количество которых зависит от места установки. Например, трубный уголок 90⁰.

И четвертый основной элемент – термостат. С его помощью регулируется температура теплоносителя.

Функционирует теплый плинтус просто:

• воздух снизу от пола проникает под декоративную планку;
• нагревается от труб и ламелей;
• проходит через отверстия в декоративной планке;
• движется к потолку, греет по пути стены и сам потолок.

При этом температура стены около нагревательного прибора составляет +45С. У потолка она снижается до +21С. Также нагревается поверхность пола до 1 м от места установки теплого плинтуса. Нужно обозначить, что декоративная планка тоже нагревается и становится источником выделения тепла.

Принцип работы

Работа теплого плинтуса принципиально отличается и от традиционных отопительных систем с радиаторами, и от теплого пола.

Главное отличие состоит в том, что в прогреве обслуживаемого объема при использовании системы «теплый плинтус» явление конвекции не играет решающей роли.

Производители, выпускающие такую продукцию, говорят, что на его долю приходится не более 30% тепловой мощности контура.

Работу системы описывают следующим образом:

1. За счет выделяемой греющим элементом энергии прогревается ограниченный объем воздуха внутри короба и вокруг него.
2. Нагретый воздух поднимается вверх вдоль поверхности стены
3. За счет разности скоростей движения поднимающегося теплого воздуха и более холодной основной массы в помещении создается разность давлений, «прижимающая» нагретый поток к поверхности стены (имеет место эффект Коанда).
4. За счет большей теплопроводности контактирующая с теплым потоком поверхность стены прогревается быстрее, чем воздух в смежном объеме.
5. Прогретая стена отдает тепло за счет излучения, что обеспечивает более равномерное распределение температуры в помещении (отсутствует теплая «подушка» у потолка, характерная для систем с радиаторами).

По данным исследований, разница температур между телом человека, воздухом и окружающими поверхностями воспринимается по-разному. Так, например, в помещении, где воздух и стены имеют температуру 17оС, человек будет ощущать серьезный дискомфорт, а при температуре стены 24оС и тех же 17оС в воздухе – чувствовать себя вполне комфортно.

Восходящий нагретый поток создает вдоль стены своеобразную «тепловую завесу». Этот эффект также положительно сказывается на обогреве помещения в целом – нивелируется воздействие образующихся во внешних стенах «мостиков холода» на внутренний объем.

Таким образом, система «теплый плинтус», использующая нестандартный подход к обогреву помещения, оказывается более экономичной.

Со спецификой работы теплого плинтуса связаны и некоторые особенности монтажа. Так, нет смысла устанавливать отрезок нагревательного контура на стене с окном.

Образованная остеклением т.н. «тепловая дыра» из-за незначительной скорости потока теплого воздуха препятствует образованию стабильной прогретой прослойки.

В результате эта часть контура будет «греть» наружный воздух и окажется неэффективной для отопления помещений.

Сказанное не относится к зданиям с панорамным остеклением. Работа теплого плинтуса с окном, занимающим все пространство от пола до потока, полностью аналогична взаимодействию со сплошной стеной. А с учетом энергосберегающих технологий, используемых при создании панорамного остекления, монтировать совместно с ним такую систему отопления оказывается выгоднее.

Как установить водяной тепло плинтус своими руками

Стоит признать, что единственное, чем не могут похвастаться теплые водяные плинтуса – цены. Отзывы при этом утверждают, что такая трата оправдана и в будущем вы не пожалеете о своем вложении. Однако как быть, если такая стоимость не входит в ваши возможности? В этом случае можно сэкономить, проведя работы самостоятельно, не прибегая к помощи специалистов.

Вот список материалов, которые понадобятся вам для самостоятельной работы:

• металлопластиковые трубы;
• теплоизоляционный материал;
• коллектор с кранами;
• переходники (как металлические, так и пластиковые);
• набор обычных инструментов, имеющихся у любого домашнего мастера;
• плинтусные конвекторы с набором заглушек, а также декоративными крышками.

Для монтажа теплоплинтуса понадобятся трубы диаметром 16 мм

Традиционно установка начинается с монтажа коллектора, к которому подводится труба, предназначенная для обеспечения питания отопительного устройства. В качестве первоисточника тепла может быть использован газовый, электрический, жидкостный или твердотопливный котел. Одним словом тот, который имеется в наличии

Обратите внимание, что для корректной работы отопления давление должно быть в норме и составлять 3 атм

Для обеспечения корректного отопления комнаты, необходимо произвести некоторые расчеты, а именно – какое количество тепловой энергии требуется для обогрева помещения данного размера. Например, для стандартной комнаты площадью 12 м², где есть одно окно, потребуется около 13 м плинтусов мощностью не менее 100 Вт на 1 м.

Вполне допускается установка плинтуса не по всему периметру комнаты, а лишь в некоторых её частях. Это удобно, если у вас имеется встроенная мебель, или же вы используйте теплый плинтус как дополнительный, а не как основной источник тепла.

Вывод полиэтиленовых труб для теплого плинтуса

Принцип работы плинтусного радиатора

Радиаторы для плинтусного отопления могут работать с жидким теплоносителем и с электрическими нагревателями.

Плинтусные радиаторы отопления водяные очень похожи на советские ребристые батареи, которые повсеместно устанавливались в квартирах, только в уменьшенном варианте. Это две трубки, соединенные пластинами. За счет этого увеличивается площадь теплообмена. Изделие изготовлено из меди, так как ее теплопроводность выше, чем у стали или алюминия.

Плинтусное отопление с радиаторами может быть водяным или электрическим. В любом случае сначала осуществляется монтаж самих теплообменников. В комплекте к радиаторам идет короб. Сначала устанавливается крепление для короба, а потом медный теплообменник крепится к стене. Если речь идет про плинтусное водяное отопление, то нужно подключить контур к котлу и залить жидкость в систему отопления . По верхней трубке пускается подача, а по нижней обратка. Все как в обычном контуре, плинтусная разводка системы отопления в этом плане ничем не отличается.

В конце короб закрывается крышкой, на которую с внутренней стороны наклеена алюминиевая лента. Она отражает тепло, чтобы оно не проходило прямо в помещение. Плинтусное отопление водяное все свое тепло должно отдавать стене, это ключевой момент данного метода нагрева помещения. Диаметр трубок подобран неслучайным образом.

Скорость теплоносителя в плинтусном отоплении должна быть выше, чем в обычном высокотемпературном контуре.

Поэтому нужны мощные насосы. Примечательно, что дельта температур подачи и обратки составляет не более пяти градусов, в то время как в обычной системе этот показатель достигает двадцати градусов. Также температура воды в системе не превышает 60 градусов. Алгоритм работы водяного плинтусного отопления:

• теплоноситель циркулирует по радиаторам и нагревает пластины;
• пластины передают тепло стене;
• стена равномерно нагревается и отдает свое тепло в помещение.

Такая вот мудреная схема. Зачем это нужно? По задумке такой метод обогрева позволяет распределить тепло равномерно. Если нет конвекции, значит, отсутствуют потоки воздуха, которые гоняют пыль

Насколько это важно решайте сами. Ведь кроме конвекции от отопления в доме есть еще люди и животные, они перемещаются и тоже создают движения воздуха

Пылесос или веник в этом случае, вообще, враг номер один.

Плинтусное отопление электрическое несколько отличается от водяного. В те же медные радиаторы вставляется специальный нагревающий стержень. Жидкий теплоноситель в данном случае не используется. Стержень вставляется в нижнюю трубку, а в верхней трубке проходит кабель, который снабжает нагревательный элемент в каждом радиаторе электричеством. Алгоритм работы ничем не отличается от водяного – главное, нагреть стены.

Система отопления плинтусного типа: принцип работы

Функционирует теплый плинтус за счет эффекта Коанда, т.е. благодаря пониженному давлению, образованному в зоне его поверхностей. Свободный доступ к воздуху имеет лишь одна ее сторона. По большой площади происходит распространение воздушного потока.

Подобный отопительный плинтус требует установки радиаторов по внешней стороне стены. Короб из алюминиевых планок имеет пару горизонтальных отверстий. При попадании холодного воздушного потока происходит его нагрев и поднятие вверх. Таким образом максимально равномерно обогревается вся стенная поверхность.

В связи с тем, что такой отопительный плинтус работает без участия конвекции, сильный нагрев теплоносителя не требуется. Такие радиаторы имеют конструкцию труб из теплопроводимых материалов, например, из меди или алюминия.

Схема установки радиатора в 3-х комнатном доме.

Отличие системы от других

Как и все отопительные водяные системы, теплый плинтус проводит обогрев комнат по конвективному способу. То есть он нагревает воздух около себя, последний поднимается к потолку, равномерно прогрева все пространство. Но именно нагрев стен, которые начинают излучать тепловую энергию, ставит эту отопительную модель в один ряд с теплыми полами. То есть у обоих вариантов присутствует и конвективное, и инфракрасное отопления.

Отличие теплого плинтуса от теплого пола не только в том, что они располагаются в разных местах. Но и в том, что первый можно устанавливать в городских квартирах и подключать к городским отопительным сетям. При это он спокойно выдерживает и температуру, и давление теплоносителя. Второй к централизованным сетям подключать нельзя. Его пластиковые трубы высокие эксплуатационные нагрузки не выдерживают.

С монтажом в квартирах есть один момент, который надо учитывать обязательно. Это высокая температура теплоносителя, доходящая до +95С. Температурные условия эксплуатации теплого плинтуса – это не более +70С. Поэтому в сеть подключения надо обязательно врезать теплообменник. Его задача – снижать температуру теплоносителя, который будет подаваться во внутренний контур, до требуемого значения. И еще одна функция теплообменника – защищать отопительную сеть от гидравлических ударов. Обычно его монтируют там же, где и коллектор.

От радиаторного варианта плинтусный нагревательный прибор отличает габаритами. При этом он располагается по всей длине стены, создавая своеобразную тепловую завесу по всей площади. Радиатор тоже создает завесу, но она не широкая и предназначена только для защиты от холода, который проникает через окно. То есть эффективность защиты у двух вариантов разная.

Отличие от радиаторного отопления

И другие отличия:

1. Теплый плинтус обычно монтируют вдоль внешних стен. И это не обязательно стена с окном, хотя именно здесь его устанавливают в обязательном порядке.
2. При необходимости с учетом предварительно сделанных теплотехнических расчетов монтаж можно провести по периметру комнаты или вдоль нескольких стен – необязательно внешних.
3. Этот тип отопления может быть основным или дополнительным. Во втором случае монтаж можно проводить не на во всю длину стен, а небольшими участками.
4. Это самая незаметная отопительная система. Максимальная высота приборов – 14 см, толщина – 3 см.

Сборка и установка греющего модуля

Подключение греющего модуля

1. Перед установкой необходимо замерить расстояние для их соединения друг с другом и разводкой. Ножовкой по металлу раскраиваем модуль на нужные части. Лишние ламели снимаем плоскогубцами с края модуля.
2. В нижнюю трубку устанавливаем ТЭН (трубчатый электронагреватель).
3. В верхнюю трубку прокладываем специальный (термоустойчивый) соединительный трехжильный кабель. Кабель подрезаем таким образом, чтобы остались концы, достаточные для электрических соединений, примерно 15 см.

Сборка электрической схемы.

1. Собираем систему для подключения к электросети. Используем однофазную электросхему с тремя жилами: фаза, заземление, 0. Силиконовый кабель имеет 3 жилы с сечением 1,5 мм². Соединение тенов осуществляется по параллельной схеме. Заземление и наконечник контактной группы снабжаем обжимным хомутом (изолентой). Для соединения на провода крепим клеммы с ПВХ манжетами: плоскую деталь – для заземления, а круглую клемму используем для фазы.
2. Устанавливаем греющий модуль в кронштейны. Затем между кронштейном и модулем вставляем пластиковый клин, обеспечивающий жесткую фиксацию греющего модуля. Выступающую часть клина срезаем монтажным ножом.
3. Соответствующие контакты тена подключаем к фазе и нулевому проводу с помощью гроверной шайбы и гайки с диаметром резьбы м4.
4. Контакты закрываем муфтой, которую равномерно прогреваем феном. Это обеспечит герметичность соединений и электробезопасность.
