Воздушный теплообменник на дымоход своими руками: примеры изготовления и советы от мастеров

Расчет системы воздушного отопления для проектирования и монтажа своими руками

Расчет имеет огромное значение, если вы хотите чтобы система функционировала бесперебойно, эффективно и прослужила не один десяток лет. Из-за неграмотного планирования системы отопления вы можете потерпеть неудачу, что приведет к незапланированным расходам.

Итак, что может случится, если не уделить должного внимания подготовительному этапу:

• теплонагреватель может перегреться. Результат — поломка.
• нежданные вибрации, а вследствие и шум при работе системы. Результат — постоянный шум, который уже, скорее всего, не убрать.
• сквозняки. Результат — постоянные простуды, холод.

Параметры расчета

Во-первых, мощность воздухонагревателя. В зависимости от качества работы воздухонагревателя будет ясно, какой объем площади он сможет прогреть воздухом.

Во-вторых, скорость подачи. Чем быстрее будет происходить подача нагретого воздуха в предназначенные места, тем меньшими будут теплопотери.

В-третьих, диаметр воздуховодов. Данный показатель влияет на расчет аэродинамических характеристик системы в целом. Диаметр должен согласовываться со скоростью подачи, иначе воздух будет теряться в воздуховоде, в результате — теплопотери.

Теплообменник на трубу дымохода: виды и конструкции (воздушный, водяной), установка теплосъемника своими руками

Любой частный дом, дача, банька и иногда даже гараж требуют отопления в зимнее время года. Но перед любым рачительным хозяином встает вопрос, как уменьшить расходы на топливо и эффективнее использовать отопительный прибор. Одно из современных перспективных направлений увеличения КПД – использование тепла горячих отходящих газов.Я приветствую своего дорогого читателя и предлагаю вашему вниманию статью о том, что такое теплообменник на трубу дымохода и как его изготовить своими руками.

Как самостоятельно изготовить устройство

1. Газовый баллон, труба большого диаметра (300 мм) для корпуса.
2. Труба диаметром 32 мм (одну заготовку лучше взять большего диаметра – до 57 мм). Длина заготовок – 300-400 мм, общее количество должно быть достаточно для вырезания заготовок.
3. Два небольших патрубка одного диаметра с диаметром дымохода; желательно использовать трубу дымохода – если дымоход сборный, то с одной стороны конструкции патрубок будет с раструбом, который необходим для монтажа теплообменника.
4. Два фрагмента стального листа, достаточных, чтобы вырезать заглушки торцов корпуса.

1. Большая труба или баллон обрезается в нужный размер.
2. Нарезаются 9 заготовок такой же длины из тонких труб.
3. Вырезаются круги для заглушек.
4. В кругах вырезаются 9 отверстий для труб маленького диаметра; если берется одна трубка большего диаметра, то отверстие для нее вырезается в центре.
5. Тонкие трубы вставляются в отверстия заглушек, наживляются при помощи сварки, затем привариваются.

Заключение

25,00

• воздушные;
• жидкостные (водяные).

Схема воздушного теплообменника. Он считается менее эффективным, чем жидкостный аналог, но имеет простую конструкцию, что делает его подходящим для самостоятельного изготовленияРазберем, как работает воздушная модель. Конструкция устройства проста: прочный корпус с перегороженным внутренним пространством. Роль перегородок играют пластины или трубки, основная функция которых – затормозить движение нагретых газов и направить тепло в нужное русло.Некоторые перегородки (заслонки) не припаивают, а делают подвижными. С помощью задвигания/выдвигания металлических пластин можно регулировать силу тяги, тем самым снижая или увеличивая производительность обогревательного прибора.

Воздушные теплообменники называют конвекторами, та как в основе их работы лежит принцип конвекции. Холодный воздух из помещения попадает внутрь устройства, где от воздействия горячих дымовых газов повышается его температура. В нагретом состоянии он через другое отверстие движется дальше – обратно в помещение или в отопительную систему.Сегодня выпускают теплообменники различных видов. В целом особенности их работы, как и характеристики конструкции, схожи. Свойства строения такого элемента:

1. Наличие полного корпуса.
2. Присутствие выходных и выходных патрубков.
3. Тормозной механизм для продуктов сгорания. Его роль играют клапана с вырезами, которые устанавливаются на осях.

Заслонки можно поворачивать. Формируется зигзагообразный дымоход различной длины. Клапаны можно настраивать, чтобы соотношение тяги и теплообмена получалось максимально эффективным. Стандарты безопасности соблюдаются.

Варианты изготовления приборов своими руками

Предлагаем несколько простых для самостоятельного производства проектов, которые при желании можно сделать из металлических деталей с помощью сварки и электроинструмента.

Обзор теплообменника из газового баллона

Если установить самодельное устройство на буржуйку, эффективность обогрева в помещении вырастет на 30-40%. Чем меньше по площади гараж или мастерская, тем выше продуктивность работы прибора.

Предлагаем рассмотреть вариант, который идеально подходит для маленьких печей типа «буржуйка», активно применяющихся для отопления гаражей.

В целом из газового баллона получается довольно аккуратный и производительный теплообменник для печи, обогревающей небольшое помещение. Чтобы еще больше увеличить эффективность обогрева без кардинального изменения конструкции, на трубы можно установить вентиляторы, а количество труб увеличить до 4-5.

Фотообзор экономайзера Ферингер

В качестве образца для изготовления могут выступать заводские модели популярных производителей. Например, компания Ферингер, известная выпуском печей, предлагает готовые дымоходы, которые по своей сути являются теплообменниками.

Рассмотрим модели несложной конструкции. Все детали, из которых они состоят, можно сделать самостоятельно.

Главная идея, которую можно взять от передовых моделей Ферингер, – использование четырех труб вместо одной. Если печь уже установлена в гараже или подсобке, часть дымохода убираем, устанавливаем вместо нее четырехтрубный экономайзер – и температура в помещении сразу повышается на несколько градусов.

Самодельный воздушный конвектор

Предложенная модель полностью выполнена из стальных деталей. Это теплообменник, который по габаритам примерно в 1,5 раза объемнее дымохода.

Он представляет собой барабан с трубками, расположенными перпендикулярно дымоотводной трубе. Нержавеющая сталь выбрана не зря – она с легкостью переносит высокие температуры, хорошо чистится и не прогорает.

Для работы потребуются:

• стальная труба диаметром 30 мм (для изготовления 8 одинаковых отрезков);
• фрагмент трубы 50 мм (для центрального канала);
• металлический лист толщиной 2 мм (для изготовления 2-х круглых пластин и кожуха);
• банку из-под краски объемом 20 л (для переходника на дымоход).

Также необходимо приготовить инструмент для резки и сварки металла.

Это один из лучших вариантов воздушного теплообменника на дымоход печки для гаража или подсобки. Конструкцию можно упростить, вместо трубок приварив металлические перегородки, однако принцип действия останется тем же: нагретый воздух из дымохода будет дополнительным источником тепла для помещения.

Процессу изготовления непосредственно дымохода для печки-буржуйки посвящена рекомендуемая нами статья. Дымовую трубу сразу в ходе изготовления лучше снабдить теплообменником.

Как сконструировать рекуператор своими руками?

Проектируя приточно-вытяжную воздухозаборную систему важно понимать, что если не установить специальный подогреватель, помещение будет быстро остывать, особенно в осенне-зимний период. Отличным решением этой задачи является рекуператор, представляющий собой устройство, использующее тепло удаляемого воздуха для нагрева поступающего

Несмотря на то, что сегодня достаточно много таких механизмов имеется в продаже, многих интересует вопрос – возможно ли сделать рекуператор воздуха своими руками? Оказывается, это вполне реально, поскольку все составные части можно приобрести в свободной продаже или же найти у себя дома.

Схема устройства рекуператора, а также используемые материалы

Для правильного изготовления рекуператора своими руками важно обратить особое внимание на теплообменник, который должен быть пластинчатого типа – так как он поможет сохранить до 65% тепла. Рекуператор воздуха сделать своими руками вполне под силу каждому, кто дружит со слесарным инструментом, поскольку для выполнения этой работы понадобятся молоток, плоскогубцы, ножовка по металлу, угловая шлиф машинка (болгарка), рулетка, уголок и дрель

Очень важно изначально правильно начертить проект будущего устройства, после чего точно определить размеры всех необходимых деталей. Только после этого можно приступить к поиску нужного материала, а также непосредственному конструированию системы

Нам понадобятся следующие материалы:

• Текстолит
• Кровельная оцинковка или любой другой материал плоского типа
• Пластиковые фланцы с наконечниками, соответствующие по диаметру с сечением труб воздуховода
• Деревянный брус для закрепления металлической основы в коробе
• Герметик
• Утеплитель
• Силикон

Основные этапы работ

1. Из металлического листа (вместо него можно использовать короб из МДФ) изготавливается небольшой ящик, стенки которого изнутри утепляются стекловолокном или пенопластом, толщиной не менее 50 мм. В коробе выполняются отверстия для входящего и исходящего патрубков холодного и теплого воздуха.
2. Из остатков жести или другого металлического материала нарезаются прямоугольные пластины 300х200 мм, после чего они устанавливаются параллельно друг другу. При этом в качестве заполнения и несущих элементов здесь используется техническая пробка.
3. Данная конструкция помещается внутрь короба, все ненужные отверстия и щели герметично заделываются силиконом, готовый рекуператор устанавливается на предназначенное для него место, все подающие и заборные воздуховоды присоединяются к своим патрубкам.

Существуют и готовые рекуператоры, которые можно свободно купить на рынке или в специализированных магазинах. Единственное, их стоимость достаточно большая, что и вынуждает многих самостоятельно заниматься изготовлением.

Можно сказать, что рекуператор для частного дома своими руками может сделать каждый при подходящих инструментах и материалах. Польза от рекуператора действительно большая, поскольку он гарантированно экономит денежные средства хозяина на отоплении, сберегая каждый джоуль тепла. Многочисленные отзывы тех людей, кто уже установил такую систему принудительного вентилирования с подогревом, свидетельствуют о том, что такая система действительно работает и приносит пользу.

Теплообменник своими руками

Установить теплообменник на трубу дымохода – хорошее решение для обогрева жилого дома. Главное – его можно изготовить самостоятельно.

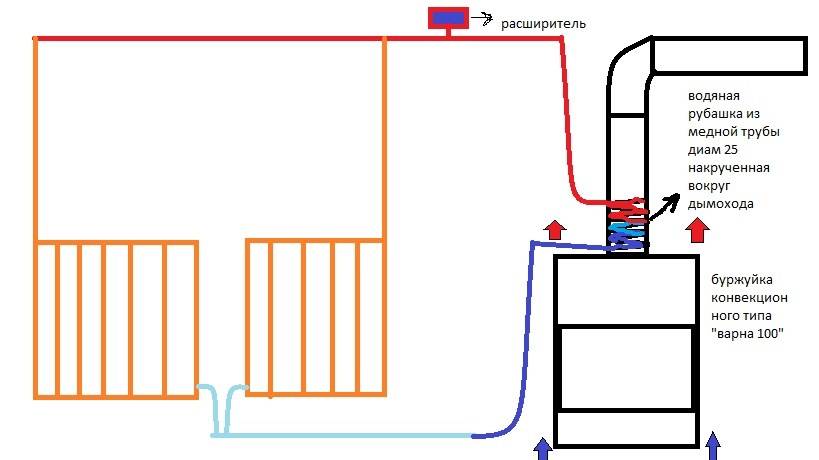

Проще всего будет соорудить змеевик из спиралевидной трубки, который охватывает поверхность дымохода, обвивая его. Для изготовления этой модели не нужен большой багаж специальных знаний. Главная проблема – согнуть трубку в спираль, чтобы она не поломалась. С медными трубками таких проблем не возникает, а в случае с алюминиевыми поможет паяльная лампа или газовая горелка. Часто советуют припаивать спираль к дымоходу оловом.

Длина змеевика зависит от диаметра трубки. Как правило, используют диаметр 0,5 дюйма. Чем тоньше трубка, тем больше вероятность закипания в ней. Для одноэтажного строения 4 метров трубки, идущей от котла, будет достаточно – хороший обмен тепла между накопительным баком и теплообменником гарантирован. Длина медной трубки не важна при применении насоса для прокачки воды через систему теплообменника.

Бак для водяного теплообменника тоже делают самостоятельно – для этого нужно время, материалы, а главное – золотые руки. Понадобятся отрезки трубы разных диаметров из нержавейки со стенками, толщиной не меньше 1,5 мм, листовая сталь, готовый заводской стальной бак-накопитель, шаровый вентиль (чтобы сливать воду). Нужно запастись сварочным аппаратом для сварки корпуса теплообменника из листов стали.

Воздушный теплообменник на дымоход использовать можно только в помещении небольшой площади. Провести его монтаж несложно, так как он мало чем отличается от водяного. Всего навсего конструкцию теплообменника устанавливают под углом 90 градусов к дымоходу, а печные газы направляют между трубами. Результат – дым нагреет воздух трубок теплообменника, который через воздуховод поступит в помещения дома.

Расчёт эффективной работы

Главная задача при установке – правильный расчёт мощности отдачи тепла. Его можно примерно сосчитать, ориентируясь на температурные значения газов в печке и на выходе из теплообменника. Показатель теплоёмкости газов равен 1,04 кДж/кг. При перепаде температур горячих газов в 150°С, 1 кг выходящего в трубу дыма нагревает литр воды до 35-40 °С. Потом рассчитывают тот объём газов, который выходит через дымоход и получают коэффициент полезного действия для теплообменника. Нормальный КПД составляет 50-60%.

Воздушный теплообменник

Устройство данного типа состоит, как правило, из металлического корпуса, внутри которого смонтированы несколько патрубков – входных и выходных. В основе его функционирования находится принцип конвекции. Поступающий внутрь патрубков холодный воздух нагревается и выходит в отапливаемое помещение через верхнюю часть теплообменника. Такое техническое решение предоставляет возможность уменьшить расход топлива раза в 2-3 без снижения эффективности теплогенерирующего устройства.

Изготовить самостоятельно подобное приспособление не составит никаких сложностей. Для этого понадобятся металлические трубы различного диаметра, болгарка и сварочный аппарат.

Для изготовления воздушного теплообменника нужны металлический лист, труб разного диаметра и железная емкость подходящего размера

Прежде, чем приступать к работе, запаситесь таким материалом:

• отрезком трубы диаметром 50 миллиметров;
• трубой длиной 2,4 метра диаметром дюйм с четвертью;
• металлическим листом 350×350×1 (единица измерения – миллиметры);
• 20-литровым ведром из-под машинного масла или металлической ёмкостью.

Процедура изготовления выглядит следующим образом:

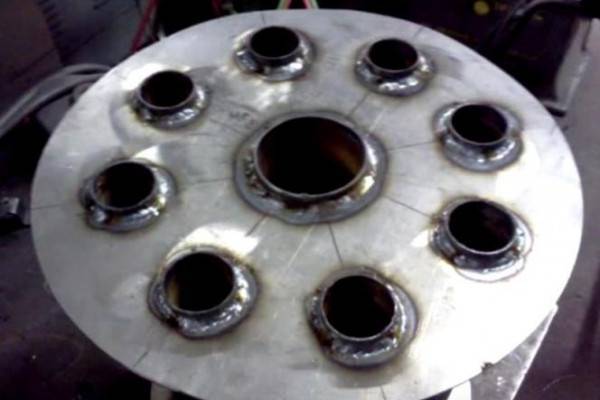

• вырежьте из листа металла круги. Они будут использоваться в качестве торцевых деталей. Необходимо, чтобы их диаметр соответствовал значению этого параметра ранее подготовленной ёмкости;
• в центре каждого круга вырежьте отверстие под центральную 50-ти миллиметровую трубу;
• на обеих деталях вокруг центрального отверстия равномерно отметьте точки, в которых вырежьте 8 проёмов для отрезков трубы диаметром дюйм с четвертью;
• разрежьте эту трубу на 8 отрезков с помощью болгарки. То есть длина каждой трубки должна быть 30 сантиметров;
• применяя сварочный аппарат, прикрепите к центральному отверстию кусок трубы диаметром 50 миллиметров, а к боковым отверстиям – элементы, полученные на предыдущем этапе;

• срежьте с помощью болгарки дно ранее приготовленного металлического резервуара.
• по его бокам по центру вырежьте отверстие диаметром, равным сечению трубы дымохода.
• сваркой присоедините к проделанным отверстиям патрубки подходящего размера.
• изготовленный по такой методике корпус наденьте на сердечник  и приварите к нему.
• готовое изделие покройте термостойкой краской.
• после того, как краска высохнет, установите теплообменник на дымоход.

Пошаговое руководство

Изготовление бесканального теплообменника

1. Подготовьте емкость, лучше металлическую, пластиковая будет дольше нагреваться.
2. Установите бак к началу системы отопления.
3. Проделайте в емкости 2 отверстия для выходов. Одно – вверху, через которое горячая вода будет выводиться. Второе – внизу, холодная жидкость будет поступать из труб системы.
4. Разместите выходы правильно, от этого будет зависеть скорость отдачи тепла.
5. Запаяйте герметично отверстия, чтобы температура воздуха не тратилась на батарею, а помещение равномерно прогревалось.
6. Для трубки используйте медь, она должна хорошо гнуться и отдавать максимально тепло в помещение.
7. Согните трубку в форме спирали, получился змеевик.
8. Поместите спираль в бак, концы трубки нужно вывести наружу, хорошо закрепить их.
9. Подсоедините к концам деталей фитинг с резьбой.
10. Подсоедините к трубе регулятор мощности, его можно купить в магазине, стоит недорого, поэтому на самостоятельном изготовлении не стоит зацикливаться.
11. Система вполне будет работать исправно и без регулятора, но он нужен для регулирования мощности, экономии электроэнергии. Мощность можно выставить по своему усмотрению.
12. Подсоедините к термостату клеммы, после чего – провода питания.
13. Чтобы бак не изнашивался от перепадов температуры, установите анод.
14. Закройте герметично все элементы.
15. Наполните бак водой, теплообменник готов.

Водяной

Устройство имеет два сектора, нагревающих друг друга. Циркуляция воды при большой мощности происходит по замкнутому контуру в резервуаре отопительной системы, где нагревается до 180 гр. После обтекания установленных трубок вода направляется в основную систему, где температура нагрева увеличивается.

Для изготовления водяного теплообменика приготовьте:

• Емкость в форме стального бака. Установите ее к началу системы. Для водной циркуляции нужны 2 ответвления из труб, нижнее – для входа холодной воды, верхнее – для входа горячей.
• Проверьте бак на герметичность.
• Разместите медные трубчатые спирали внутри бака, 4 метра трубы на 100 литров бака хватит вполне.
• Подсоедините к медной трубке регулятор мощности.
• Чтобы перепады давления и температуры не разрушили емкость, установите анод ближе к нагревательном элементу.
• Запаяйте герметично бак.
• Наполните водой.
• Проверьте систему в работе.

Пластинчатый

Цельный блок конструкции состоит их поочередно размещенных пластин с горячими и холодными средами. Смешивания сред не происходит, поскольку уплотнитель резиновый и многослойный. Пластинчатые виды сложны для собственноручного изготовления, важна герметичность внутренних платин, а для этого нужно специальное оборудование.

Труба в трубе

Обменник состоит из большой трубы и меньшей по диаметру, вставленной внутрь. Среды перемещаются по меньшей трубе, для охлаждения подаются во внешнюю трубу. Конструкция:

• проста в изготовлении;
• легко чистится;
• долговечна;
• применима к любому теплоносителю;
• в отличие от пластинчатой трубы может работать под давлением;
• изменив размеры труб, можно подобрать оптимальную скорость для движения жидкости.

Чтобы трубы не влетели вам в копеечку, тщательно рассчитывайте расход материала.

Для изготовления конструкции подберите две медных трубки по диаметру одна больше другой на 4 мм для зазора:

1. Приварите боковой стороной тройник к обеим сторонам наружной трубы.
2. Вставьте меньшую по диаметру трубку, приварите торцы большой трубки, зафиксируйте положение меньшей трубы.
3. приварите короткие трубки к тройникам на выходе, по ним будет передвигаться жидкость.
4. При использовании стального материала, увеличьте площадь поверхности, соберите батарею из обменников в отдельности.
5. Соедините трубки отрезками, приварите поочередно к обоим тройникам, чтобы получилась змейка.

Воздушный

Воздушный теплообменник состоит из радиатора и вентилятора. Вентилятор охлаждает потоки воздуха, разгоняет их по всей системе вентиляции. Данные вид обменника устанавливают в зданиях администрации, для общественных целей.

Теплообменник своими руками

Расчеты мощности

Все расчеты всегда будут примерными, в каждом отдельном случае сложно определить ту мощность, которая потребуется для обогрева комнаты, парной и тому подобное.

Принято считать, что не более 5 кВт достаточно для того, чтобы обогреть обычное банное помещение. К примеру, 1 кв. м. теплообменника (его площади), равен 9 кВт печи. Учитывайте, что мощность значительно сократиться, после затухания печи или котла, поэтому расчет нужно делать по поверхности теплообменника печи. Поэтому при расчете старайтесь учитывать максимальную площадь теплообменника, чтобы обеспечить достаточную температуру даже при одноразовой топке.

Форма в таком случае практически не играет роли, она может быть самой разной, как вам заблагорассудится. Наиболее оптимальным считается регистр из нержавеющих труб, но постепенно его место занимает сваренный коллектор из двух швеллеров. Теплосъемник такой формы считается менее производимым, но для его установки и монтажа не понадобиться много материала.

Также не забывайте учитывать тип самого дымохода, на кирпичных дымоходах обустроить качественный теплообменник достаточно сложно, в отличие от металлических каналов. Поэтому отдавая предпочтение самостоятельной работе, исходите из удобства.

Несколько общих советов

Во время пользования теплообменников возникают некоторые проблемы, способные «испортить настроение». Какие это неприятности и как их можно решать?

Температура нагрева воды в баке

Температура нагрева воды в баке

Нужно «ловить» момент, когда она будет приемлемой, но такой «момент» поймать почти невозможно. Дело в том, что во время приема душа печь продолжает гореть, соответственно, температура воды постоянно повышается. Что делать? Тушить огонь в печи? Это, конечно, не выход.

Мы предлагаем решить проблему при помощи смесителя. Если в бане есть водовод – отлично, он поможет не только создавать комфортную температуру, но и с помощью простейшей автоматики сделать наполнение емкости под воду автоматическим. Можно будет мыться без экономии воды, несколько уменьшаются риски ее закипания в теплообменнике. Если подвод воды отсутствует, то рекомендуем установить дополнительную емкость для холодной воды рядом с баком для теплой воды. Подсоединять его к душу нужно через смеситель.

Схема подключения

Закипает вода в теплообменнике

Закипает вода в теплообменнике

Особенно часто такое случается во время монтажа теплообменника непосредственно в топке печи. Мы гарантируем, что вам никогда не удастся рассчитать параметры теплообменника таким образом, чтобы полностью исключить такое явление. Слишком сложные это расчеты и слишком много есть неизвестных и нерегулируемых показателей. Расчеты по скорости движения водного потока может выполнить только квалифицированный инженер-конструктор, отлично знающий законы теплотехники, гидротехники и монтажа. Но самая главная неизвестная величина – пламя в печи.

Никто и никогда не сможет точно сказать, сколько тепла дает печь в каждую отдельно взятую единицу времени. Оперативно увеличивать или уменьшать интенсивность горения пламени в зависимости от температуры воды невозможно. Решить проблему закипания воды предлагаем при помощи обыкновенных однофазных водяных насосов для отопительных систем. Встраиваются они непосредственно в трубопровод, мощность устройств 100÷300 Вт. Установка циркуляционного насоса не только устраняет риски закипания, но и значительно ускоряет время нагрева воды.

Схема подключения циркуляционного насоса

Надеемся, что наша информация будет полезной для владельцев бань и даст возможность не решать проблемы с теплообменниками, а предупреждать их возникновение еще на этапе изготовления и монтажа.

Как установить теплообменник своими руками: инструкция

Установка теплообменника на дымоход происходит на базе уже готовой емкости, (например, модель “Ермак”), которую можно приобрести в магазине, либо изготовить самостоятельно из листовой нержавеющей стали или медной трубки.

Как выбрать металл для изготовления устройства

Для изготовления теплообменников используют следующие виды металла:

• нержавеющая сталь;
• оцинкованная жесть;
• медь.

Выбор зависит от конструкции печи, ее мощности и температурного режима.

Если рабочая температура печного оборудования не превышает 200 градусов, то для установки теплообменника подойдет любой металл.

Если печь нагревается выше 200 градусов, то использовать тонкостенные баки из оцинковки не рекомендуется, поскольку высокая температура может деформировать емкость.

Для теплообменника в виде змеевика (трубки, которая устанавливается спирально вокруг дымохода) используется медь как оптимальный металл по части пластичности, теплопроводности, прочности и устойчивости к коррозии.

При желании можно изготовить змеевик самостоятельно, согнув трубу спиралью таким образом, чтобы ее внутренний диаметр был на 1-2 мм больше трубы дымохода.

Установка теплообменника самоварного типа

Установка теплообменника — дело не совсем простое, и требует опыта в сварочных работах и знания принципов работы отопительных систем.

Монтаж выполняется на основе готового металлического бака:

• Емкость теплообменника устанавливается непосредственно на трубу дымохода, которая должна быть прочно закреплена на каменке.
• Выше по ходу трубы после теплообменника устанавливается шиберная заслонка дымохода.
• После выбора места для установки накопительного бака (это может быть парная, душевая, предбанник) на стену крепится опорная реечная конструкция.
• Бак фиксируется на опоре с помощью саморезов строго вертикально. Если бак имеет большой объем (от 120 литров), можно использовать кронштейны, которые устанавливаются на стену.
• К входному патрубку бака подключается обратный клапан (в случае открытого типа контура).
• К выходному патрубку емкости подключается кран для слива воды (он должен быть предусмотрен, если печное отопление используется сезонно).
• К теплообменнику через штуцеры подключаются отводящий и подводящий патрубки, идущие к накопительному баку.
• После подключения всех подводящих и отводящих труб теплообменник приваривается к трубе дымохода с обеих сторон.
• Патрубки, ведущие к накопительному баку, присоединяются при помощи металлических фитингов.
• После завершения сварочных работ, подключения подводящих и отводящих патрубков проводится проверка системы путем пробного запуска воды. Если сварные швы выполнены качественно, то в местах стыков течи возникнуть не должно.

Варианты устройства и принцип работы теплообменных приспособлений

Выбор будет зависеть от того, проектируется ли печь с возможностью последующей установки теплообменника либо все работы придется начинать с нуля. В первом случае целесообразен вариант водяного теплообменника, устанавливаемого рядом с обычной нагревательной печью.

Такой теплообменник будет включать в себя:

• Собственно корпус аппарата.
• Накопительный бак.
• Верхний и нижний отводы из рабочего пространства печи.
• Сливные краны теплообменника и системы.

Принцип работы теплообменника, обеспечивающего горячее водоснабжение и подключающегося к печи

Теплообменник на дымоход воздушного типа будет иметь совсем другую структуру:

• Корпус, снабженный входным и выходным патрубками.
• Система поворотных заслонок, которая будет регулировать скорость и давление отводимых продуктов сгорания.
• Элементы крепления корпуса в дымоходе.

Наличие поворотных заслонок, хотя и потребует более внимательного управления теплообменником во время его функционирования, взамен позволит увеличивать эффективность теплоотдачи уходящими газами вследствие направленного изменения путей их перемещения по дымоходу.

Выбор материалов для теплообменника

Поскольку дымовые газы, проходящие по дымоходу, имеют температуру до 300-350°С, то использование для изготовления корпуса обычной стали не годится. Долговечны теплообменники из нержавеющей стали (наиболее популярна марка 08Х18Н10 или AISI 304). Если финансовые возможности не позволяют сделать такой выбор, можно обойтись и оцинкованной сталью.

Теплообменник из нержавеющей стали под горячую воду подсоединяется к баку, размещаемому на стене

Однако при температурах более 200-250°С долговечность корпуса начнет уменьшаться. Более того, при дальнейшем повышении температур цинковое покрытие начинает интенсивно испаряться и в некоторых случаях может подсасываться внутрь жилых помещений, что очень опасно для здоровья.

Вместе с тем, второй вариант будет весьма целесообразен, если печь установлена в загородном доме и не предназначена для долговременного использования.

Способы установки теплообменника в дымоходе

Проще всего монтировать корпус под имеющиеся размеры дымохода, когда печь не работает. Внутри дымового канала монтируется корпус, с таким расчетом, чтобы уменьшение проходного отверстия не превысило 40%. Конечно, при этом возрастает тяга и более интенсивно протекает теплообмен, но и управлять таким процессом окажется намного сложнее.

Можно также прикреплять теплообменник и к печи, а потом обложить огнестойким кирпичом. Поскольку особых нагрузок на аппарат нет, то и кладку кирпича обычно производят «на ребро». Эффективность теплообменника будет зависеть от стенок корпуса — при увеличении их толщины аппарат разогревается медленнее, но зато затем работает более стабильно. В этом случае также снижаются потери на образование конденсата.

Схема монтажа теплообменника показывает особенности установки труб и заполнения бака водой

Стадии монтажа теплообменника своими руками

Внутри дымохода прокладывается змеевик из тонкостенных медных труб (менее удачный вариант — трубы из нержавеющей стали), по которым впоследствии будет прокачиваться воздух. Шаг труб выполняют таким, чтобы расстояние между осями смежных витков были не менее четырех-пяти диаметров трубы. При больших значениях происходят ненужные потери тепла, а при меньших увеличивается расход медных труб и проявляется эффект экранирования, следствием которого является перегрев трубопроводов.

Примеры установленных теплообменников в бане, ванной, деревянном доме

Гофровые насадки — самая простая конструкция теплообменника

Еще более конструктивно просто (хотя и менее привлекательно) теплообменник для целей отопления можно соорудить из гофровых стальных труб. Ими просто обвивают наружную поверхность дымохода, а для последующего перенаправления горячего воздуха в другие помещения дома можно использовать имеющуюся систему внутренней вентиляции. Теплосъем увеличится, если гофровые насадки сверху покрыть теплоизолирующим фольговым материалом.

Теплообменник из гофротрубы как можно ближе прикладывается к дымоходу и изолируется фольгой для съема и сохранения максимального количества тепла

Теплообменник воздушного типа

Воздушный теплообменник на дымоход своими руками имеет простую конструкцию. Он имеет металлический корпус, внутри которого есть входные и выходные патрубки. Принцип работы изделия простой и виден на этом фото.

Внизу находится холодный воздух. При поступлении в патрубки он нагревается и выходит из верхней части, нагревая помещение, в котором находится. В таком случае расход топлива уменьшается в 2-3 раза, так как помещение эффективней отапливается.

Обратите внимание! Теплообменник устанавливается в горизонтальном положении, как показано на фото. Но есть и варианты с вертикальным расположением

Еще одно преимущество в том, что теплообменник на трубу дымохода делается своими руками. Нужна только подробная инструкция. Вот перечень инструментов и материалов для работ:

• сварочный аппарат;
• болгарка;
• листовой металл, размерами 350х350х1 мм;
• трубы разного диаметра;
• отрезок трубы, диаметр которой 60 мм;
• ведро из металла на 20 л или бочка.

Теперь можно приступить к пошаговому рассмотрению технологии создания:

Создаются торцевые детали из листов 350х350х1 мм. При помощи болгарки вырезаются два одинаковых круга. При этом диаметр деталей (заглушек) равен металлической емкости, которая будет использоваться. В центре вырезается отверстие для установки 60 мм трубы. По краям размечается и вырезается отверстия для остальных труб. Их должно быть 8. См

фото.

К центральному отверстию приваривается отрезок трубы, диаметр которой 60 мм ​Обратите внимание! Важно, чтобы все трубы имели одинаковую длину. Дальше привариваются все 8 труб по кругу. И так к каждому торцу На выходе должна получиться такая конструкция

И так к каждому торцу На выходе должна получиться такая конструкция.

Теплообменник практически готов, нужно только сделать для него корпус. Если в емкости есть дно, то оно отрезается. По бокам ровно по центру делаются отверстия, идентичные диаметру дымоходной трубы. В каждое отверстие вставляется патрубок и приваривается сварочным аппаратом. Сделанный ранее сердечник из труб вставляется в корпус и фиксируется с корпусом сваркой

Теплообменник готов. Осталось покрасить его краской с термоустойчивыми свойствами.

Устанавливается теплообменник на трубу дымохода в баню, в дом или в другое помещение. С ним разница в отоплении будет ощущаться сразу. Посмотрите соответствующее видео, которое поможет справиться с работой своими руками.
