Шнековое бурение скважин: особенности технологии и снаряда для бурения вручную и установкой

Особенности бурения шнеком

Глубина бурения шнековым методом относительно небольшая, до 60 м

Такой способ проходки ствола хорош при наличии мягких грунтов с незначительным включением гравия и других скальных пород. Часто, если на пути шнекового бура встречаются крупные твердые элементы, процесс приходится прекращать, или подключать другие способы разрушения пород повышенной твердости.

Глубина бурения шнековым методом относительно небольшая, до 60 м. При благоприятных грунтах и сочетании с другими методами можно добиться более глубокой проходки ствола, — до 100 м. Такой углубленности хватает, чтобы гарантированно достать песчаные водоносные пласты, а в некоторых регионах, — артезианские. Шнековый метод, при всех своих преимуществах, имеет существенный недостаток, что заключается в сниженном притоке воды в обустроенную скважину. С другой стороны, есть еще одно преимущество в том, что при запуске колодца в эксплуатацию не приходится длительно заниматься его прокачкой, то есть очисткой ствола и фильтра от продуктов бурения (глина, песок и другие элементы грунта).

Бурение шнековым методом на воду, — явление весьма распространенное в регионах с грунтами, обладающими невысокими показателями твердости

Подытожив сказанное, можно обозначить плюсы и минусы вращательного способа бурения скважин для добычи воды. Преимущества таковы:

• высокая скорость работы;
• несложные технология и оборудование;
• нет необходимости промывки ствола при бурении;
• непрерывная доставка к устью разрушенных долотом пород;
• грунт извлекается без поднятия бурового инструмента;
• есть возможность добраться до основных водоносов, имеющих потребительскую ценность (песчаный и частично известняковый горизонты).

Недостатки бурения на воду шнековым способом следующие:

• ограниченная глубина;
• не каждый грунт подходит для проходки ствола шнеком;
• сниженный дебет скважины;
• большая нагрузка на привод шнекового бура.

Таким образом, бурение шнековым методом на воду, — явление весьма распространенное в регионах с грунтами, обладающими невысокими показателями твердости, и неглубоким залеганием качественных водоносов. При других условиях необходимо бурить иными способами, позволяющими преодолевать твердость скальных пород и достигать больших глубин залегания качественной воды.

Этапы технологического процесса

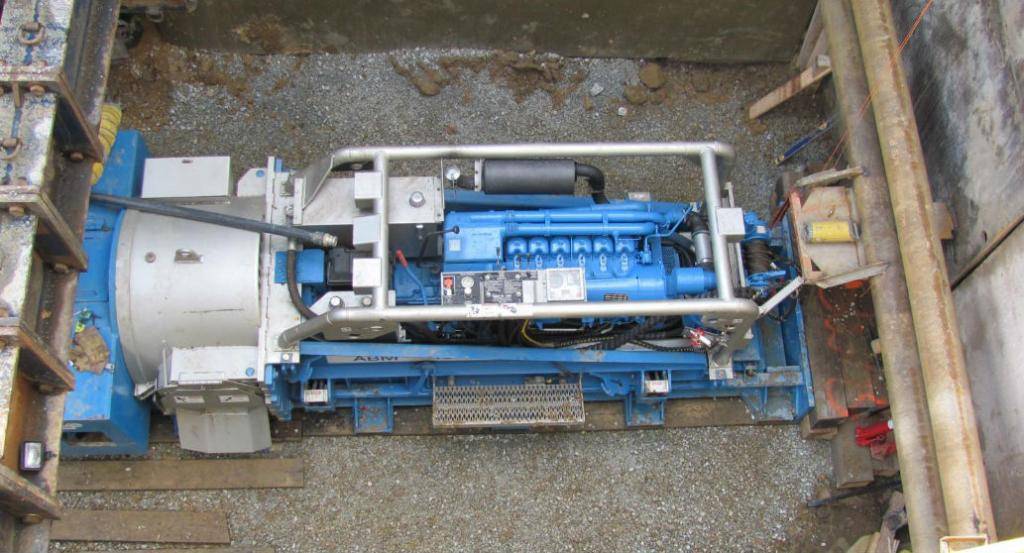

Горизонтальное шнековое бурение начинается с выемки двух котлованов — стартового и конечного (рабочего и приемного). В рабочем котловане устанавливается буровая машина и дополнительное оборудование, в конечном завершаются все произведенные работы и принимается труба или футляр для нее.

На первом этапе проводится управляемое пилотное бурение, когда задается направление и длина канала. Так проводится «пристрелка» тонким буром, в процессе которой исключается возможность возникновения аварийной ситуации, особенно в городских условиях с обширной сетью трубопроводов и подземных кабелей.

На втором этапе пробуренная скважина малого размера расширяется методом продавливания обсадной трубой, закрепленной на штангах расширителей, до нужного диаметра. Выемка земли осуществляется механизмом, части которого набираются на рабочий вал машины горизонтального шнекового бурения. Шнеки располагаются в металлической трубе, укладываемой в скважину, и располагаются сразу за буровой головкой.

Третий этап заключается в подготовке рабочей трубы и ее продавливании вслед за обсадной трубой. После укладки труб в полученный канал буровая установка и другое оборудование извлекается из котлована, части коммуникации соединяются между собой.

Выбор насосных агрегатов для промышленных скважин

Вывод воды из водозаборной конструкции осуществляется с помощью специальных насосов. При их выборе необходимо учитывать следующие факторы:

• мощность используемого привода;
• тип оборудования;
• уровень рабочего давления;
• производительность насосного агрегата.

Насосные агрегаты используются для перекачки чистой воды, в которой может содержаться незначительное количество посторонних примесей. Для изготовления корпуса насоса применяются сплавы металлов, устойчивых к воздействию коррозии. Электродвигатель надёжно защищён герметичной оболочкой.

Для забора воды из промышленной скважины применяются насосные агрегаты погружного типа. Их рабочие лопасти погружаются в воду. Страховка насоса осуществляется с помощью нержавеющего троса.

При окончательном обустройстве сооружения в нём монтируются водозаборные конструкции. С помощью них осуществляется доставка воды потребителю.

Какой способ бурения выбрать?

Все рассмотренные способы механического бурения широко применяются для устройства водоносных скважин. Подводя итоги, можно сказать, что:

1. Колонковое бурение целесообразно использовать для проходки в пластичных глинистых грунтах. Колонковый способ подходит для устройства большинства водозаборных выработок, при необходимости используется в паре с ударно-канатным.
2. Шнековое бурение по сфере применения схоже с колонковым методом. От него отличается некачественной очисткой ствола, требует обязательного использования желонки или долгосрочной промывки скважины перед эксплуатацией.
3. Роторное бурение — оптимальный вариант для пробивки стволов скважин в скальных грунтах.

Стоимость обустройства скважины с использованием того или иного метода бурения во многом зависит от того, какое оборудование применяется, а также от категорий пройденных пород по буримости.

Правильно выбранный способ бурения скважины поможет не только снизить временные затраты на бурение, но и позволит в будущем эксплуатировать водоисточник без проблем

Технология бурения

Технология шнекового бурения.

Конструкция шнекового бура включает базовую трубу (штангу) с подвижным вращателем, обвитую по всей длине стальной полосой, выполняющей функцию транспортера. Для врезки в грунт механизм оснащается острым наконечником (лопастным буром, двухлопастным или трехлопастным долотом), который может быть несъемным или съемным. Соединение шнеков для удлинения конструкции производится с помощью резьбы или специальных элементов с фигурным сечением.

Бурильные станки выполняют несколько основных функций:

• точечное разрыхление грунта посредством непрерывного вращательного движения;
• охлаждение элементов рабочего механизма;
• выемку разрыхленной породы и одновременное закрепление стенок скважины.

На практике процесс бурения с использованием шнекового метода выглядит следующим образом: установка с буровой головкой, непрерывно вращаясь, врезается вглубь почвы, методично ее разрушая. Измельченный грунт (шлам) сразу же попадает на реборду (пластинчатую спираль), которая и поднимает его на поверхность.

Классификация и общая характеристика способов бурения

Процесс бурения состоит из разрушения породы на забое шпура (скважины) буровым инструментом и удаления продуктов разрушения (буровой мелочи) из него.

При всех способах бурения выполняются следующие основные операции: подготовка и установка бурильной машины для начала работ, бурение (разрушение породы) с очисткой забоя скважины от продуктов разрушения, наращивание бурового става для достижения требуемой глубины бурения и его разборка после окончания работ, смена изношенного бурового инструмента и передвижение машины на новую точку бурения шпура или скважины.

В настоящее время применяются вращательный, ударно-поворотный, ударно-вращательный и вращательно-ударный способы бурения шпуров и скважин (механические способы бурения), а также огневое и комбинированное бурение. Исследуется эффективность применения энергии ВВ при взрывном бурении скважин, а также высоковольтных электрических разрядов при электроимпульсном бурении.

При вращательном бурении инструмент вращается вокруг оси, совпадающей с осью шпура или скважины и одновременно с определенным усилием подается на забой. Величина усилия задается из условия превышения предела прочности породы на вдавливание на площади контакта режущих лезвий инструмента с породой. При этом происходит последовательное разрушение от вдавливания и скалывание частиц породы с забоя. Продукты разрушения удаляют с помощью витых штанг (при бурении шпуров), шнеков (при бурении скважин), промывкой забоя водой или продувкой воздухом.

На горных предприятиях применяют: вращательное бурение шпуров резцами с помощью ручных и колонковых сверл; вращательное (шнековое) бурение скважин резцами и алмазным инструментом с помощью буровых станков.

При ударном способе бурения инструмент (долото или коронка) наносит удар по забою и разрушает породу под лезвием. После каждого удара инструмент поворачивается на некоторый угол, чем обеспечивается последовательное разрушение всей площади забоя и получение круглого сечения шпура или скважины.

При ударно-поворотном бурении обычным и погружными бурильными молотками (перфораторами) инструмент поворачивается прерывисто только в промежутках между ударами вмонтированным в молоток поворотным устройством. В некоторых конструкциях бурильных молотков поворот инструмента происходит в период нанесения удара поршнем по инструменту.

При ударно-вращательном бурении погружными пневмоударниками и бурильными молотками с независимым вращением удары наносятся по непрерывно вращающемуся инструменту. Разрушение породы при этих способах бурения происходит только в результате внедрения буровой коронки при ударах.

При вращательно-ударном бурении удары наносятся по непрерывно вращающемуся под большим осевым усилием инструменту. Разрушение происходит как в результате внедрения инструмента при ударах, так и вследствие скола породы при вращении инструмента.

Бурение шарошечными долотами выполняется как при ударном способе долотами чистого качения и при вращательно-ударном — долотами со скольжением, в которых зубцы, наряду с перекатыванием по забою, срезают породу скользящим движением вдоль поверхности забоя.

При огневом бурении разрушение породы на забое скважин происходит за счет термонапряжений, возникающих при быстром нагреве поверхности породы потоками раскаленных газов (2000°С), вылетающих из сопел горелки со сверхзвуковой скоростью (2000 м/с и более).

При взрывном бурении разрушение породы на забое скважин происходит последовательными взрывами небольших зарядов ВВ. Известны два метода взрывного бурения: патронный — с помощью патронов жидких или твердых ВВ, взрывающихся на забое от удара или детонатора, и струйный, при котором через бур на забой подаются жидкие компоненты ВВ (горючее и окислитель) и происходит формирование жидкого плоского заряда. Взрыв этого заряда вызывается впрыскиванием капли инициирующего состава (эвтектического сплава калия и натрия).

При электроимпульсном бурении разрушение пород на забое скважины происходит вследствие электрического пробоя его участка высоковольтным (до 200 кВ) разрядом. Мгновенно выделяемая энергия в канале пробоя разрушает породу, которую с забоя удаляют потоком диэлектрика, циркулирующего в скважине (соляровое масло, вода и т.п.).

Разрабатываются комбинированные способы бурения, в которых происходит совместное воздействие на забой ударного инструмента и шарошки (ударно-шарошечный способ), резцов и шарошек (режуще-шарошечный способ), шарошек и огневой горелки (термо-шарошечный способ), огневой горелки и ударного инструмента (термоударный способ).

Виды буровых способов

Ранее бурение водоносных скважин для личного пользования осуществлялось в основном ручным способом. Это было трудоёмкий и длительный процесс, поэтому не каждый владелец участка или дачи мог похвастаться наличием собственного источника водоснабжения. Постепенно механизированное бурение вытеснило ручные методы благодаря значительному облегчению и ускорению процесса.

Сегодня практически все водоносные скважины бурятся механизированным способом, который основан на разрушении грунта, подаче его на поверхность одним из двух способов: сухим, когда отработанный грунт убирается из скважины при помощи механизмов и гидравлическим, когда он вымывается водой, поданной под напором или самотёком.

Различают три основных способа механического бурения:

• Вращательный (грунт разрабатывается вращением).
• Ударный (бурснаряд разрушает грунт ударами).
• Вибрационный (грунт разрабатывается высокочастотными колебаниями).

Вращательный способ считается самым высокопроизводительным, в 3-5 раз превышающий по эффективности ударный и в 5-10 вибрационный. Кроме этого вращательный способ самый недорогой и доступный, его нередко применяют в качестве основного метода ручного бурения.

Механические вращательные способы бурения скважин на воду пришли на смену малоэффективным ручным методам

В свою очередь вращательный способ бурения, широко применяемый для сооружения скважин на воду, подразделяется на три основных вида бурения:

• колонковое;
• шнековое;
• роторное.

Каждый вид вращательного бурения имеет свои особенности и выполняется специально предназначенным для этого оборудованием. Рассмотрим эти виды бурения более подробно, определим, в чём их различия и какой метод необходимо применять в каждом конкретном случае.

Шнековое бурение скважин

Бурение скважин шнековым методом применяется в основном для песчаных и гравийно-песчаных грунтов. Оно производится установкой, которая имеет буровую головку, следом за которой идут шнеки, отводящие грунт. У шнекового бурения скважин есть несомненное преимущество по скорости проходки. Кроме этого, одновременно с бурением продавливаются и укладываются стенки скважины, которые удерживают породу и предотвращают ее обрушение. Устанавливаемые стенки скважины могут быть как бетонными, так и стальными. При шнековом бурении скважин отпадает необходимость в промывке скважины во время бурения.

Такой метод бурения используется только для скважин с небольшим дебетом. Обычно шнековое бурение скважин на воду производится в мягком, рыхлом или мерзлом грунтах. При помощи винтового шнека из забоя удаляется выбранная при бурении порода. Шнек – это бурильная труба, вся длина которой обвита стальной лентой. Бурение шнековым методом производится буровыми механизмами, имеющими подвижный вращатель. Шнеки соединяются резьбой или элементами, имеющими фигурное сечение. Ход подачи при бурении шнековым методом от 1,9-15 м.

Полые герметичные шнеки оборудованы реверсивными замками, имеющими различные долота. За счет высококачественной стали замковых соединений, имеющих высокую износоустойчивость, время на бурение значительно сокращается. При этом производительность работ возрастает.

При шнековом бурении скважин на мягких и рыхлых грунтах лопасти долота должны находиться под углом 30-60о по отношению к забою. На плотных грунтах или гравийно-галечных отложениях лопасти долота должны иметь угол 90о по отношению к забою. Установка угла при бурении зависит от твердости пробуриваемого грунта.

Режущие элементы бура охлаждаются за счет разрушаемого грунта. При этом разрушенная порода поднимается по спирали шнека. Объем разрушаемой породы при средней скорости транспортировки должен составлять не более 0,2-0,4 от общего объема пространства. При этом частота вращения бурового инструмента должна быть 150-200 об/мин. Для шнеков, имеющих размер до 100 мм частота вращения не должна превышать 500 об/мин.

При бурении скважин шнековым методом наиболее эффективными считаются шнеки, имеющие центральный канал. Через него подается воздух или вода при помощи гидравлического насоса, что снижает трение при бурении. Обычно шнековое бурение скважин производят на глубину до 50 м. В исключительных случаях бурение шнековым инструментом может производиться до глубины 100-120 м.

При бурении глубоких скважин шнековое бурение обычно комбинируют с некоторыми другими видами.

При производстве шнекового бурения скважин может быть применена технология с использованием обсадных труб или же тампонированием стен скважины бетоном под давлением с поверхности. При данном виде бурения скорость прохождения грунта в сутки может доходить до 30 метров.

В станках для шнекового бурения скважин применяются литые буровые головки, имеющие режущие лопасти и хвостовик. Режущая кромка лопастей обычно должна быть наплавлена твердым сплавом. В случае бурения на особо твердых породах буровая головка должна быть оснащена техническими алмазами.

Глубина шнекового бурения скважины проводится на размер одной штанги, затем станок отключается, штанга должна быть отсоединена от шпинделя, поднята наверх и наращена новой штангой. После этого бурение может быть продолжено.

Единственный недостаток шнекового бурения скважин заключается в том, что пробуренная скважина имеет, как правило, очень маленький дебит .

Особенности технологии

Шнековый метод бурения эффективен в сыпучих и рыхлых грунтах. При этом он категорически не подходит для работы в глинистых пластичных грунтах. В последнем случае порода будет прилипать к лопастям, и ее удаление из глубины на поверхность станет невозможной. При использовании метода достигается отличная скорость передвижения бура – до 100-200 м за сутки.

Также во время работы шнековый бур имеет способность нагреваться. Поэтому при изготовлении оборудования необходимо учитывать соотношение между диаметром инструмента  его скоростью вращения:

• при диаметре до 200 мм допустимая скорость вращения составляет 100-150 об./мин.;
• при диаметре до 100 мм оптимальная скорость вращения – 500 об./мин.

Шнековый бур, изготовленный своими руками

Снижение температуры оснастки будет происходить при передвижении разрушенной породы по лопастям. Некоторые модели оснащены водяным охлаждением. В данном случае шнек выполняют в виде полой трубы. Для охлаждения внутрь инструмента подается вода, которая предотвращает перегрев.

Виды обсадных труб для скважины

Мы уже знаем, что обсадные трубы — это такие изделия, которые выполняют функцию армирующего материала, а работа всей системы будет зависеть от их качества.

Сегодня для обсадки каналов своими руками можно использовать разные типы труб. Наибольшее распространение получили металлические, пластиковые, а также асбоцементные изделия. Ответ на вопрос, какую обсадную трубу для скважины лучше применять, зависит от предполагаемых условий эксплуатации (в первую очередь, это склонность грунта к подвижкам) и объёма планируемого водозабора. Сортамент данной продукции регламентирован требованиями ГОСТ 632-80. Узнать, какими трубами для скважины лучше укреплять её стены, в том числе и своими руками, вы сможете, ознакомившись с ниже приведённой информацией.

Трубы металлические. Эти трубы обсадные лучше использовать для артезианских скважин и в целом для сооружений на известняк и песок. Данные изделия устойчивы к любым механическим нагрузкам и отличается хорошей прочностью.

Главное преимущество металлических обсадных труб — высокая прочность

Диаметр стальных обсадных труб колеблется в диапазоне 114≤D≤508 мм. При толщине стенки 5-6 мм они прослужат не меньше 50 лет. Ещё один плюс – это оснащение стальных труб резьбой. Если вы ищете ответ на вопрос, какая труба лучшая для скважины, используемой с целью организации постоянной бесперебойной подачи воды, в пользу выбора стальной обсадки говорит следующий фактор. Как известно, любая пробуренная магистраль может заиливаться. А восстановление её работоспособности путём применения бурового инструмента возможно только при стальных обсадных трубах. С изделиями из другого материала сделать это не доступно.

Однако, чёрной стали присущи серьёзные недостатки. Прежде всего, это коррозия, которая обусловливает появление в воде ржавчины. Впрочем, эта проблема является легко устранимой трудностью, которую можно решить применением современных фильтров. На этом фоне гораздо весомее выглядит другой недостаток металлической обсадной трубы для скважины: высокая стоимость данного изделия в толстостенном исполнении. Поэтому использовать стальную обсадку рекомендуется для обустройства глубоких скважин с большим эксплуатационным ресурсом. Выполнять бурение неглубокой скважины на песок с экономической точки зрения лучше с использованием более дешёвого материала.

Пластиковые трубы. Аналитики рынка отмечают возросшую популярность пластиковых труб для скважины. Скважины на воду, укреплённые данными изделиями:

• имеют продолжительный эксплуатационный ресурс;
• химически нейтральны;
• в отличие магистралей, оснащенных обсадными трубами железными для скважин, не подвержены воздействию коррозии;
• не требуют для обустройства значительных материальных затрат. Причём, независимо от того, какая используется труба – из ПНД, ПВХ или из полипропилена.
• лёгкость монтажа своими руками.

Использование пластиковых труб значительно удешевляет обустройство скважины

Пластиковые трубы отличаются малым удельным весом, и для удобства соединения, как правило, оснащаются резьбой. Полная картина типоразмеров обсадного трубного ПВХ проката представлена в таблице №1. Изучив её, вы узнаете, какие диаметры наиболее часто применяются для реализации пластиковой обсадки.

Таблица 1

Диаметр номинальный, миллиметры	Длина трубы, миллиметры	Диаметр наружный, миллиметры
Раструба	Трубы.
200	3090	247	225
3090	241
175	3080	211	195
3080	205
150	3070	180	165
3070	176
125	5070	152	140
3070	152
5070	149
3070	149
2070	149
115	3070	137	125
5070	134
3070	134
5070	132
3070	132
2070	132
100	5070	132	113
3070	132
5070	125
3070	125
80	6000	101	90
3060	95

Помимо всего прочего, это, по сути, лучший стройматериал для создания фильтрующих колонн.

Из недостатков пластиковой обсадки стоит выделить слабую устойчивость к механическим нагрузкам. Повторно разбурить скважину такого типа очень проблематично, а иногда просто невозможно.

Асбестоцементные трубы. К основным преимуществам данных изделий относятся:

• стойкость к воздействию химически агрессивных сред;
• высокие антикоррозионные свойства;
• относительно небольшая цена.

Главный недостаток – повышенная хрупкость, ввиду чего без увеличения толщины стенки в данном случае не обойтись. Казалось бы, ничего страшного, ведь стоимость асбоцементной трубы невысока, поэтому толщину стенки можно и увеличить. Однако следует помнить, что такой обсадной трубе для скважины придётся бурить магистраль большего диаметра. А это ещё больше увеличит себестоимость монтажных работ.

Кроме того, сооружение фильтрующих колонн на базе асбоцементных труб не разрешается. Такую обсадку лучше применять для артезианских скважин на известняк глубиной до 100 метров.

Типы шнековых буровых

Шнековый буровой инструмент устанавливается на различные виды установок, от компактных мини-аппаратов до самоходных маневренных спецмашин на колесном ходу и на гусеницах.

Ручные и легкие переносные установки

Буровые аппараты этого типа отличаются сравнительно малыми размерами и легким весом (до 250-ти кг), позволяющим переносить и устанавливать его вручную. Могут быть разной мощности и применяться для разных видов работ:

1. Для механизации зимней рыбалки используются мотобуры весом до 15-ти кг, ручной подачей и возможностью сверления льда и грунта I-II категорий.
2. Для строительных работ и бурения водяных скважин на грунтах I-III категорий, весящие до 80-ти кг и управляемые одним или двумя операторами.
3. Установки общим весом до 250-ти кг блочной конструкции, с весом каждого блока не более 30-ти кг, применяемые для гидробурения и других буровых работ.

Линейки мини-моделей можно найти среди ручного бурового инструмента фирм Echo, Husqvarna и Iron Mole.

Легкие передвижные

Агрегаты этой группы включают модели весом до 1000 кг, которые могут перевозиться в виде груза на мобильных транспортных шасси и работать как с их платформы, так и с земли.

Малогабаритные шнековые буровые установки используются для работы на ограниченных территориях – в подвалах, гаражах и т.п.

Передвижные шнековые установки легкого типа дают следующие преимущества:

• Транспортировку в любые труднодоступные места.
• Быстрый монтаж-демонтаж на объекте.
• Облегчение спускоподъемных операций благодаря наличию мачты.
• Возможность работы в холод из-за наличия бурового здания на общем основании, чего нет у самоходных установок.

Фото легкой передвижной шнековой буровой установки ПБУ-2

Вариантами таких аппаратов могут стать установки ПБУ (ПБУ- 2, ПБУ-50 и др.).

Самоходные

Эти установки шнекового бурения устанавливаются на шасси колесного либо гусеничного типа и могут работать от их двигателей с управлением через гидросистему базовой машины. Удобны в условиях бездорожья, могут использоваться для бурения ям и скважин разведочного, строительного или водозаборного назначения.

Самоходные бурилки имеют следующие особенности:

• Сверление отверстий более 100 метров глубиной.
• Диаметры скважин до 600 мм.
• Полностью гидрофицированное управление.
• Подача бурового инструмента посредством гидроцилиндров.
• Изменение движения вращателя через коробку передач.
• Легкое управление с механизацией всех бурильных операций.

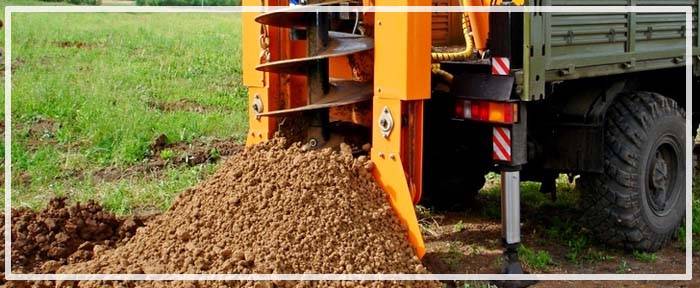

Фото самоходной шнековой буровой установки УКБ

Среди множества самоходных бурильных аппаратов можно назвать удобные и надежные установки отечественного производства: УКБ, УПБ, «Стерх», «Аллигатор» и другие.

Видео обзор шнековых буровых установок:

https://youtube.com/watch?v=KOhHbeUiQcU

Особенности бурения шнеком

Ограничением является наличие глинистых пластичных грунтов, которые налипают на бур и не выдаются на поверхность. Это означает, что процедура теряет свой смысл. Шнековое бурение – технология скоросного бурения, за сутки можно пройти до двух сотен метров.

При производстве работ необходимо учитывать температурный режим. Механическое воздействие на бур приводит к его перегреву, если скорость вращения слишком высока. Есть буры, которые оснащены системой водяного охлаждения. В данном случае предполагается подача охлаждающей жидкости в шурф. Шлам должен заполнять полости, ограниченные спиралью, не более, чем на треть.

Как изготовить бур-ложку

Порядок действий при изготовлении ложечного бура:

Схема необходимых деталей для изготовления бур-ложки

• От баллона необходимо болгаркой отрезать часть длиной в 25 см.
• На торце отрезанного участка нужно сделать разрезы, которые будут использоваться в качестве режущих кромок.
• Вырезать проёмы, из которых будет удаляться грунт, засыпавшийся внутрь цилиндра во время бурения, размер должен быть равен 50*200 мм.
• Для крепления будущей рукоятки вполне подойдёт стальная труба.
• В противоположной стороне от режущего торца баллона необходимо выполнить отверстие для трубы, которую следует приварить.
• Усилить эту конструкцию можно посредством приварки к ней перемычек, выполненных из той же трубы.
• Режущие кромки бура нужно выгнуть наружу.
• Понадобиться кусок стального уголка, на одной стороне которого делаются надрезы величиной до 4 см и шириной, равной толщине стенки баллона.
• Изготавливается сверло из полосового металла 200*35*3 мм.
• Полоса зажимается в тиски и загибается в спираль. Нижняя часть спирали подрезается под углом 45 градусов и затачивается.
• Изготовленное сверло приваривается к буру.
• Изготовление ручки для бура.

Отрезается кусок арматуры с диаметром не менее 1 мм и длиной 50 см. В трубе, на которой закреплён самодельный бур, просверливаются отверстия через каждые полметра диаметром 11 мм с отступом, от верхнего края, равным 15 см. В процессе работы арматуру необходимо продевать в эти отверстия, чтобы выполнять вращение бура.

Применение ручных установок

Буровые механизмы ручного типа отличаются компактными габаритами и небольшим весом (от 15 до 250 кг), что обеспечивает возможность их транспортировки и монтажа без применения спецтехники. Благодаря высокой мобильности, такие устройства являются оптимальным вариантом для эксплуатации на ограниченных по площади территориях (на небольших приусадебных участках, в подвалах и т.д.).

Большинство моделей ручных шнековых установок оснащены электроприводами для облегчения рабочего процесса. В зависимости от веса и мощности их применяют для сверления льда, бурения питьевых скважин, отверстий под свайный фундамент и пр.

Принцип работы шнековой установки

Технология применима для организации вертикальных скважин и горизонтальных проколов. Бурение скважины на воду шнековым буром производится по следующему сценарию:

1. Бур под собственным весом погружается в грунт, ввинчиваясь за счет острого наконечника и винтовым резцам.
2. Вращаясь, бур выдает на поверхность выработанную породу в чистом виде или в виде шлама.
3. По мере заглубления шнек наращивается за счет дополнительных секций. Беспрерывное вращение производится до момента заглубления одной штанги.

По окончании работ конструкция разбирается и вынимается, а на ее место опускаются обсадные трубы, задача которых – не дать грунту осыпаться.

Угол атаки режущих элементов по отношению к грунту зависит от его плотности. Когда порода сыпучая, мягкая, угол колеблется от 30 до 60 градусов. Твердые грунты бурят шнеками, на которых винтовая лопасть закреплена под углом 90 градусов.

Способы самостоятельного бурения

Специфика существующих методик определяется типом гидротехнического сооружения. Главными отличительными качествами, влияющими на выбор способа и применяемого для ручного бурения технического оснащения, являются глубина залегания водоносного горизонта и физико-геологические характеристики грунта.

Наибольшее распространение получили следующие технологии:

• шнековая;
• колонковая;
• ударно-канатная;
• гидробурение.

Ручной шнековый метод

Шнек рекомендуется использовать для формирования скважин, поставляющих жидкость из водоноса, расположенного не ниже 40 м от поверхности. Благодаря доступности исполнения шнековый способ пользуется спросом среди начинающих мастеров, не обладающих профессиональными навыками строительной деятельности.

Принцип действия определяется конструкцией бурового приспособления. Шнек изготавливается в виде спирального стержня с лопастями и специальным наконечником. Аналогично штопору устройство ввинчивается в почвенный слой. Пласты грунта разрушаются при заглублении винтообразного изделия, выносясь на поверхность металлическими витками.

Технология колонкового бурения

Основана на применении особого инструмента, базовым элементом конструкции которого является колонна с сечением до 16 см, оснащенная режущей коронкой. Процесс сооружения скважины ускоряется благодаря специфике выполнения мероприятий по ручному бурению.

На верхней поверхности колонковой трубы при заглублении устройства узлами крепления фиксируются полутораметровые штанги. Поэтапное наращивание способствует формированию технологической колонны.

Плотные породы легко разрушаются заточенными краями коронки, изготовленной из металла повышенной прочности. Базовым критерием при выборе размера и формы режущего инструмента являются физико-механические характеристики грунта.

Ударно-канатный способ

Заключается в разъединении поверхностных пластов почвенных пород посредством ударной силы, возникающей при падении забивного стакана.

Конструкция буровой установки представлена следующими элементами:

• над местом будущей скважины размещают треногу;
• для облегчения подъема на двухметровую высоту используется лебедка с тросом;
• инструмент, разрушающий слои грунта, изготовленный из металлической трубы с режущей кромкой, способной пробивать отверстия в твердых породах, канатом закрепляется на подъемном механизме.

Для автоматизации процесса рекомендуется задействовать редуктор, приводимый в действие двигателем.

Ударно-вращательный метод

Является разновидностью, отличаясь от предыдущей технологии бурения скважин на воду дополнением ударных действий вращательными движениями. Способ позволяет ускорить процесс создания водяной шахты. Рекомендуется использовать данную методику на участках с неоднородными геологическими характеристиками.

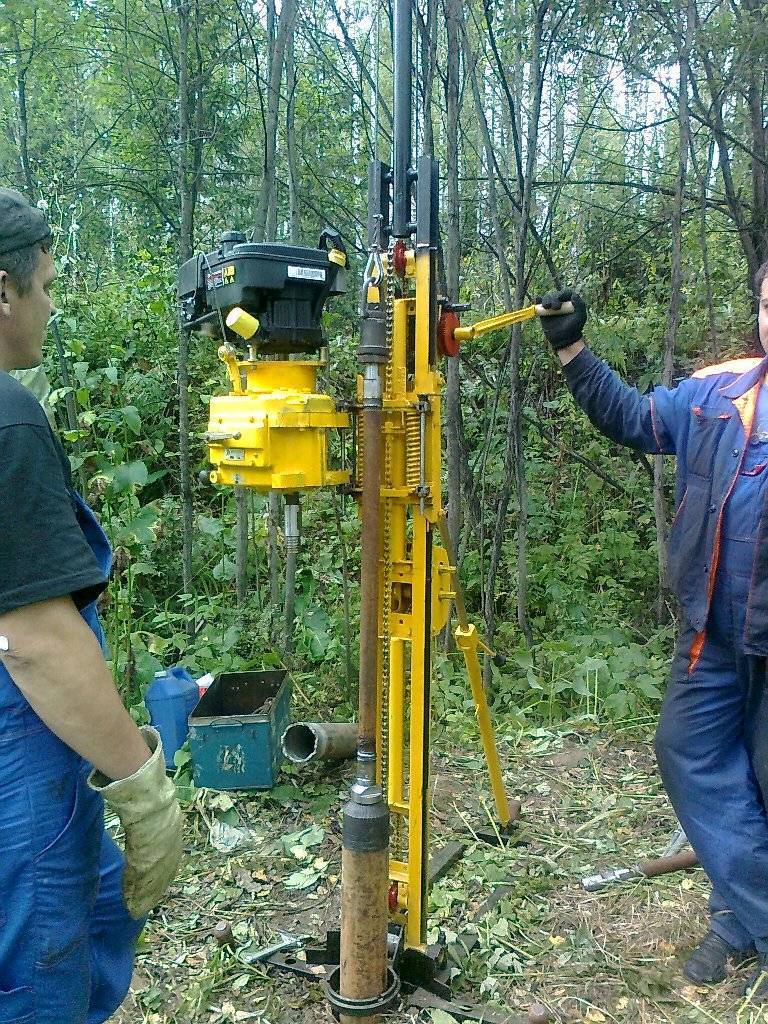

Станок для ударно-вращательного метода.

Конструктивное исполнение ударного инструмента определяется типом разбиваемой породы. Функциональным элементом бура, применяемого при ручном сооружении скважин желонковым методом, является шариковое, дисковое или поршневое клапанное устройство.

Гидробурение

Технология основана на использовании разрушительных способностей жидкой среды. Вода, усиливающая воздействие на поверхностные пласты бурового инструмента, позволяет сократить время на формирование скважинного шурфа.

Способ предусматривает применение дополнительного оборудования, представленного мотопомпой, поставляющей жидкость во внутреннее пространство водяной шахты для вымывания породы, измельченной буром.
