Скважина своими руками без оборудования: как самостоятельно устроить источник воды

Установка донного фильтра

Когда на дне скважины появится вода, она будет грязная и мутная. Чтобы она стала пригодной для питья, нужен донный фильтр. Для этого потребуется:

• речной песок;
• мелкий  и крупный щебень или гравий.

Щебень, перед тем как использовать, необходимо промыть. Сначала его заливают раствором хлорной извести, а потом промывают в воде.

Для установки фильтра откачивается вся вода из ямы. Дно углубляется еще на 15 см, выравнивается и очищается от грязи. Насыпается первый слой крупнозернистого песка, на него насыпается мелкий щебень и заключительный слой крупного щебня. Толщина каждого слоя равна 25 см.

Если вода прибивает слишком быстро, а дно разжижено, сначала выкладывается пол из деревянных досок с отверстиями. На это дно укладываются все слои донного фильтра.

Виды скважин

Прежде чем приступать к созданию скважины своими руками, необходимо разобраться в том, какие существуют типы таких гидравлических сооружений. В зависимости от глубины залегания грунтовых вод различают 3 основных типа скважин.

“Абиссинский колодец”

“Абиссинский колодец” – скважина, глубина которой обычно не более 10 – 12 метров. Своим названием технология обязана абиссинскому району в Эфиопии, где в XIX веке английские военные научились добывать воду данным способом в условиях полупустыни. Средний суточный расход – не более 25 кубометров.

К преимуществам такого колодца относятся:

• простота конструкции и монтажа;
• низкая стоимость работ и материалов;
• отсутствие специальных разрешительных документов на бурение;
• невысокая жесткость выкачиваемой воды;
• возможность размещения скважины внутри дома.

Недостатки такого типа скважин:

• высокая вероятность попадания в воду различных загрязнителей из рядом расположенных свалок или туалета из-за малой глубины скважины;
• такое бурение подходит не для всех видов грунта.

Песчаная скважина

Песчаная скважина используется на участках с глубиной залегания грунтовых вод от 10 до 50 метров в зависимости от расположения слоя водоносного песчаника, из которого вода будет поступать в систему. В среднем за сутки из такой скважины можно выкачать около 20 кубометров воды.

Преимущества скважины на песок следующие:

• простота реализации проекта;
• небольшие затраты на бурение и составляющие части;
• отсутствие разрешений государственных органов;
• возможность выполнить все работы своими руками без применения дорогой спецтехники.

Недостатки скважины:

• необходимость в постоянной откачке воды;
• иногда требуется установка дополнительных фильтров при завышенной концентрации некоторых химических элементов;
• небольшой среднесуточный расход.

Артезианская скважина

Артезианская скважина дает воду с глубинных пород, залегающих гораздо глубже 50 метров. Из-за большой глубины и высокого давления лучше всего выполнять все работы по бурению и вводу в эксплуатацию скважины с помощью специально обученного персонала и предназначенной для этого техники, несмотря на рекомендации видео из сети.

Такая скважина обладает рядом преимуществ:

• обеспечение водой сразу нескольких домохозяйств за счет высокой среднесуточной производительности;
• возможность отказа от глубинных насосов благодаря высокому давлению в системе;
• высокое качество воды.

Недостатки:

• дороговизна установки;
• высокая жесткость добытой воды;
• необходимость получать в государственных учреждениях разрешительные документы на бурение и эксплуатацию скважины.

https://youtube.com/watch?v=ZKs1jmOJQ_A

После ознакомления с видами скважин, их преимуществами и недостатками, можно для себя выбрать оптимальный вариант и приступать к работе.

Сложности при использовании

Процесс бурения и монтажа абиссинского колодца не стоит относить к лёгким, малейшие просчёты в действиях повлекут за собой проблемы.

Таблица 1.4 – Осложнения в монтаже и применении

Сложности	Варианты решения
Столкновение с плавуном	Если такое произошло, то надо отклониться и начинать бурение в другом участке либо применить обсадную трубу, шпунты. При бурении ниже или повыше пласта песка, либо при отклонении от вертикального направления, произойдёт очень быстрое заиливание фильтра. Понадобится его частое очищение или замена.
Небольшая водоотдача «иглы»	Нужна установка дополнительного резервуара для набора жидкости на 500-1000 л.
Быстрое заиливание	Из-за ошибок в монтаже иглы. Установка колодца в новом месте по правилам.

По сравнению с несложным процессом бурения и изготовлением абиссинской скважины своими руками, удобством применения, имеются некоторые недостатки:

1. Невысокая производительность — абиссинка не подойдёт для производственных предприятий, не обеспечит водоснабжением многоквартирное здание;
2. Нет возможности работать с погружным агрегатом;
3. «Иглу» невозможно установить на каменистых грунтах;
4. Монтаж невозможен, когда водоносный пласт глубже 15 м (наиболее предпочтительна дистанция между водяным зеркалом и насосным агрегатом — 8 м).

Абиссинская скважина – это экологичная конструкция. Через пробуренный колодец не попадают под грунт мусор, загрязнения, талые воды. Получаемая из-под земли влага уже хорошо профильтрована, хранит чистоту и в неблагоприятных условиях. К примеру, установив на своём участке в мегаполисе такую «иглу», легко обеспечивать свою семью чистой водой.

Несложная конструкция и применение элементов из нержавеющей стали позволяют эксплуатировать колодец более 30 лет, и он практически не нуждается в уходе. Единственный момент, когда выполняется подготовка – это консервация на зимовку.

Далее смотрите видео, как сделать ручной насос для абиссинской скважины своими руками:

Чтобы установить такой источник воды и пользоваться им, дачнику или собственнику участка не понадобится оформление документации. Абиссинку не нужно регистрировать и получать или лицензию.

Пожалуйста, оцените наш материал:
Мне нравится1Не нравится1

Как сделать пробивку ударным способом

Это самая недорогая технология, но довольно трудоемкая. Для работы вам потребуются такие приспособления:

• тренога из металлопроката с крюком и блоком на вершине;
• лебедка с тросом, снабженная ручкой;
• забивной инструмент – стакан и желонка;
• сварочный аппарат;
• ручной бур.

Стакан для пробивки грунта

Перед тем как пробурить грунт на требуемую глубину, заготовьте обсадные трубы. Их диаметр должен быть таким, чтобы рабочий инструмент свободно проходил внутри, но с минимальным зазором, а длина соответствовать высоте треноги. Одно условие: ударная технология неприменима на скальных породах или в грунтах с каменными включениями. Для проходки таких горизонтов понадобится бур с твердосплавными напайками.

Самостоятельное бурение скважины на воду выполняется в таком порядке:

Из первой секции обсады изготовьте фильтр, просверлив в шахматном порядке отверстия Ø8—10 мм с шагом 7—8 см на участке трубы длиной в 1 метр. Сверху отверстия закройте нержавеющей сеткой, фиксируемой заклепками.
Сделайте лидерную лунку ручным буром на глубину 0,5—1 м

Здесь важно правильно выставить инструмент под углом 90° к поверхности, чтобы канал получился строго вертикальным.
Вставьте первую секцию обсадной трубы в лунку, откорректируйте вертикаль и заложите внутрь ударный инструмент.
Оставив помощника поддерживать обсаду, поднимайте и отпускайте стакан с помощью катушки. При наполнении вынимайте его и вычищайте породу

По мере удаления грунта труба станет занимать его место и постепенно погружаться в землю. Чтобы ускорить процесс, прикрепите к ней парочку тяжелых грузов.
Когда край первого участка опустится до поверхности земли, приварите к нему вторую секцию, строго контролируя вертикаль уровнем. Таким же образом продолжайте работы, пока не достигнете водного слоя.

Приварка следующей секции по уровню

Когда конец трубы опустится на 40—50 см ниже уровня грунтовых вод, пробивку канала прекращайте и переходите к «раскачиванию» источника. Для этого опустите до дна ПНД трубу, подключенную к поверхностному насосу, и залейте в шахту 2—3 ведра воды. Затем включите агрегат и дайте ему поработать в течение 2 часов, контролируя чистоту и напор воды. Последний шаг – обустройство скважины и подключение ее к водоснабжению дома, о чем сказано в другой инструкции. Подробнее процесс бурения смотрите на видео:

Нюансы установки обсадных труб

Это может быть металл, асбестоцемент или пластик. Каждый из материалов имеет свои преимущества и недостатки. Бетонные обсадные трубы применяются редко. Это, как правило, производства. Материал тяжелый, хрупкий, склонен к раскалыванию. Поэтому в процессе бурения скважин используют или сталь или ПНД.

Металл окисляется, если это не нержавейка, которая стоит дорого. Окисел вызывает ухудшение качества воды. Со временем она приобретает бурый оттенок и у нее появляется металлический привкус. Придется устанавливать фильтр и чистить скважину. Соединения сварные. Именно они являются слабым местом, и после разгерметизации грунтовые воды с грязью попадают внутрь обсадной трубы.

Пластик низкого давления (ПНД) легкий, что упрощает монтаж. Внутренняя поверхность гладкая, и на ней не появляется отложение. Коррозия не страшна, соединения герметичны. Секции скручиваются посредством предусмотренной резьбы, и никаких специальных средств для этого не требуется. Единственный недостаток – ограничение по глубине скважины. Для артезианской скважины этот материал не подходит.

Выбор места под скважину

Самостоятельно добраться до первого водоносного слоя грунта можно даже при помощи обычной лопаты. Залегают воды обычно на расстоянии около 20 метров от поверхности земли. У такой простой скважины диаметр должен составлять примерно 1 метр. По виду такой источник воды будет напоминать обычный колодец.

В скважине с диаметром 1 метр и высотой уровня вод в 1 метр, объем будет равен 2 кубическим метрам. Когда источник полностью высохнет, на его заполнение будет уходить примерно 4 часа. Надо понимать, что часто осушать источник не стоит, ведь вода просто не успеет отстояться, также, если пользоваться скважиной редко, будут застои.

При выборе места для источника надо учесть такие факторы:

• Наличие подземных водоемов;
• Удобство применения скважины;
• Удобство выполнения ремонтных работ при поломке.

Важно правильно определить наличие воды под землей. На это могут указывать поверхностные воды и развитие на участке некоторых растений (береза, щавель, брусника и т.д.)

Также есть народные приметы, которые помогут разобраться в этом вопросе. Так, о наличие воды говорят мелкие насекомые, которые вьются в одном месте. В большинстве случаев, если вода есть на соседних дачных участках, то и у вас она будет. Если есть некоторые сомнения, то стоит провести разведывательное бурение.

Инструкция по установке скважины

Бурение скважин самостоятельно требует усилий и труда. Инструкция по бурению скважин:

• Вы должны выбрать подходящее место. Желательно по ближе к дому. Также, место должно иметь хотя бы 4 метра в длину и ширину, дабы вам было удобно провести работу.
• Выбираем необходимый инструмент для бурения, к таким относятся: бур-долото, бур-ложка, шнек, ударно-канатная конструкция. Приступаем к работе, пробуриваем скважину, используя вышеописанные методы.
• Установка труб и насосов. Засыпаем дно скважины песком или мелкой щебёнкой. Оно должно быть очищено желонкой. Готовим первую трубу заранее, ибо опускать её придётся сразу после завершения бурения, иначе стенки шурфа рассыпятся. Высверливаем отверстия в нижней части трубы, примерно на высоту 15-ти сантиметров о края. Это помогает ей «впитать» больше воды. На торец прикрепляется сетка фильтрации.
• Одного колена сто процентов не хватит, его длина достигает 2 – 2,5 метров. Монтаж и обслуживание, станет трудным с трубами больших размеров. Поэтому, они свинчиваются и соединяются по резьбе. Нижняя должна упираться в самый низ шурфа. После монтажа труб во внутрь их опустите насос.

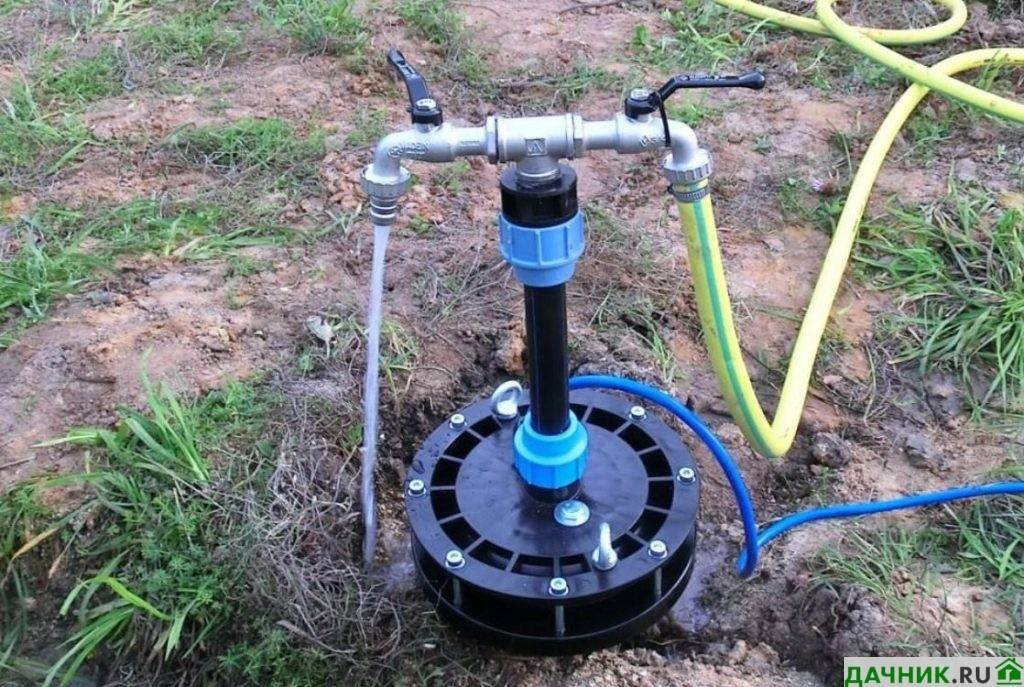

• Монтаж кессона и оборудования. Оголовок скважины должен быть обязательно укрытым, утеплённым. В кессоне вы ставите оборудование уже на своё усмотрение. На практике всё монтируем в камере, что более компактно, упрощённо в обслуживание и ремонте.

Фильтрация воды из скважины

Процесс бурения можно считать оконченным только после выполнения регламента завершающего этапа. Здесь надо будет позаботиться о защите обсадной трубы специальным оголовком. Пространство между обсадной трубой и грунтом заполняем жидкой глиной, это предотвратит попадание бактерий, защитим ее от атмосферных осадков и промерзания. И конечно же, оборудуем водоподающую трубу фильтрами. В системе водоподготовки воды из скважины используется фильтры грубой и тонкой очистки по выбору:

• Сетчатые фильтры. В таком фильтре посторонние частицы задерживаются сеточкой. Она пропускает воду и задерживает на поверхности сетки все лишнее. Периодически сеточку нужно очищать, это не трудно, если знать, как. Просто разбираем фильтр, убираем грязь с сетки, ставим ее на место и собираем фильтр.
• Дисковые фильтры. В них все постороннее улавливается пакет дисков из синтетической ткани. Эффективность дискового фильтра в сравнении с сеточным выше, промыть диски при чистке тоже проще, разбирается он точно так же, как и сеточный, понять, как несложно, достаточно взять фильтр в руки.
• Катриджные фильтры — это фильтры тонкой очистки в отличие от сеточного и дискового. Такой фильтр работает уже не только против механических взвесей в воде, но и борется с ее бактериальным загрязнением, меняет ее химическую природу, удаляя, например, хлор и другие вредные вещества. Очищают воду в таких фильтрах сменные катриджи, через которые проходит вода. Заполнение катриджей справляется с задачей глубокой очистки воды, разница между ними в свойствах избирательности к разным загрязнителям воды. Катриджи требуют периодической замены. И эту работу при желании можно выполнить самому. Вместе с катриджным фильтром идет специальный ключ, которым и выкручиваем колбу, в которой находится катридж. В стандартном фильтре их три. Удаляем из колбы катридж, моем колбу, вставляем другой и собираем обратно, не об уплотнительной прокладке в соединении колбы и корпуса фильтра. Так поочередно меняем все три катриджа. Смотрим, нет ли пропусков воды, при необходимости подтягиваем, все, фильтр снова, как новый.
• Напорные фильтры. Самые технически сложные из всех их видов, которые нашли применение в быту, хотя еще недавно работали только в сложных химических производствах. Этот фильтр уже стационарная установка со сложной автоматикой, где вода под напором и с подачей воздуха очищается специальными заполнителями до предельно чистой. Это устройство требует обслуживания только подготовленными специалистами, но периодичность регламентного обслуживания велика, раз в несколько лет.

Напоминаем, что перед тем, как обслуживать фильтр, обязательно отключите воду в системе и сбросьте в ней давление, открыв кран любого сантехнического прибора. Если говорить о фильтрах, и не только о напорных, то установку и обслуживание любых фильтров, даже сеточных, надежнее поручать специалистам, ведь никто не хочет, чтобы вода из скважины превратила дом в бассейн

Где бурить скважину снаружи или внутри дома?

Очень часто, особенно перед началом нового строительства, заказчики водяных скважин задают вполне логичные вопросы:

• Где бурить скважину снаружи или внутри дома?
• Можно ли пробурить скважину прямо под домом?

На первый взгляд может показаться, что это действительно прекрасная идея, которая позволит решить сразу несколько проблем: ненужно тянуть водопровод и утеплять его, сооружать отдельный кессон… Сама же скважина при этом надежно защищена, поскольку выходит оголовком в подвальное помещение. Рассмотрим в этой статье все плюсы и минусы бурения скважины в доме и снаружи.

Помимо всех этих преимуществ, скважины, расположенные в доме имеют очень существенный недостаток – их трудно обслуживать и практически невозможно промыть, в случае заиливания. К тому же существует большой риск неравномерной осадки здания или даже его разрушения из-за вымывания грунта вокруг фильтра обсадной колонны. Размер образовавшейся полости может достигать более трех метров в диаметре. Ее влияние на здание зависит сразу от множества условий, среди которых такие, как глубина скважины, плотность проходимых грунтов, расстояние между фундаментными стенами, нагрузка на фундамент и т.д.

В ходе эксплуатации скважины иногда возникает необходимость поднять насос, а это можно сделать только вместе со шлангом или трубой, по которой вода подается наверх. В помещении такие работы выполнять крайне неудобно, особенно если к насосу идет полиэтиленовая труба, имеющая значительно меньшую гибкость, чем шланг.

Если скважина под домом пробурена на известняк, то речь идет о значительной ее глубине, а значит, и о длинной и соответственно тяжелой подающей трубе. У скважин на песок, пробуренных в периметре постройки, главное даже не подающая труба и трудности ее демонтажа, а те проблемы, которые могут возникнуть при необходимости ее промывки. Нужно, чтобы к скважине был обеспечен легкий доступ, – в противном случае, к ней не сможет подобраться спецтехника.

Как очевидно, на одной чаше весов лежит более дешевый вариант обустройства скважины под домом, а на другой – неизбежность проблем с ее обслуживанием. И если такие проблемы возникнут, то дело кончится, вероятнее всего, бурением новой скважины уже за периметром здания. Анализируя весомость всех «за» и «против», разумнее будет отказаться от скважины под домом. Впрочем, дело специалистов – предупредить; но последнее слово все же остается за заказчиком…

Бурим скважину шнековым способом

Бурение собственной скважины на воду вручную на даче или частном участке можно проводить при помощи ручного садового шнека диаметром 80-100 мм. Однако для его углубления придётся подготовить специальные металлические штанги, которые будут дотачиваться при помощи резьбы.

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Помимо садового шнека понадобится и специальная тренога с лебедкой. Они позволят вынимать из скважины бур с грунтом. Тренога (штанга) устанавливается по центру над намеченным местом для бурения. При этом необходимо ножки треноги установить таким образом, чтобы между ними хватало места двум рабочим для свободного вращения садового шнека.

Перед началом работ на даче необходимо выкопать яму 1х1х1м, чтобы предотвратить осыпание грунта в шахту. Сам процесс бурения скважины на воду своими руками начинаем с вращения бура по часовой стрелке. По мере нарезания грунта необходимо поднимать шнек и удалять землю с него.

А по мере углубления бура необходимо дотачивать его ствол металлическими трубами. Бурить скважину на даче нужно до тех пор, пока шнек не упрётся в водоносный слой. Это будет заметно по качеству поднимаемого грунта. Поэтому после попадания на водоносный горизонт необходимо углубить скважину еще на 2-3 метра до водоупорного слоя.

Если работы выполняются по рыхлому грунту, то обсадную колонну необходимо монтировать по мере углубления шнека в почву.

https://youtube.com/watch?v=xm83C0ba_OM

Как глубоко находится питьевая вода

Это главный вопрос, который ставит домовладелец при организации водоснабжения жилища. Точный ответ на него может дать лишь геологическая разведка дачного участка, проведенная в последние годы. Чтобы в этом убедиться, стоит изучить схему размещения водоносных слоев в толще земли.

Как видите, вода располагается на разных горизонтах, между которыми пролегают непроницаемые породы – плотный суглинок, известняк и глина. Для определения подходящего слоя предлагаем немного расшифровать представленную схему:

1. Ближе всего к поверхности залегают воды, попадающие в грунт благодаря осадкам – так называемая верховодка. В некоторых местах она начинается с глубины 0,4—0,8 м и продолжается вплоть до 20 м. Как правило, это грязная и плохо отфильтрованная вода, содержащая вредные примеси.
2. На глубинах до 30 м располагаются более чистые грунтовые воды, чей запас тоже подпитывается осадками. Большинство домашних колодцев вырывается именно до этого горизонта (его верхняя граница может находиться на расстоянии 5—8 м от поверхности). Перед употреблением в пищу эта вода подлежит обязательному фильтрованию.
3. Подземные водяные скопления, находящиеся в песчаной прослойке, прошли хорошую природную фильтрацию и годятся для питьевого водоснабжения. Если вы хотите сделать скважину своими руками, то потребуется достичь этого горизонта.
4. Наиболее чистая вода располагается в пустотах известняка на глубине 80—100 м, что недостижимо с помощью кустарных способов бурения. Поскольку артезианская вода находится под давлением, после пробивки скважины поток самостоятельно поднимается до уровня земли, а то и выплескивается наружу.

Расположение источника автономного водоснабжения

Когда мы разобрались, между какими пластами находится подходящий горизонт, нужно определить место для будущего источника водоснабжения. Мы не станем говорить о сомнительных вариантах наподобие биолокации рамкой либо рогаткой из лозы, а дадим ряд простых советов:

• узнайте все о соседских колодцах и скважинах: их глубину, качество воды и местонахождение;
• максимально отступите от очагов загрязнения – септиков, уличных туалетов и скотного двора;
• заметьте: скважины не бурят на возвышенности, для этого лучше выбрать низину.

В любом случае вам необходимо запастись терпением. Вполне вероятно, что с первого раза добыть питьевую воду не удастся и понадобится делать несколько попыток.

Приступаем к бурению

Если говорить о пошаговой инструкции для бурения скважины на воду своими руками от А до Я, то она выглядит так:

1. Роется приямок полтора метра длиной и столько же шириной. Глубина – от 100 до 200 см. это нужно, чтобы предотвратить обрушение верхних слоев почвы. Стенки обкладываются фанерными листами на манер опалубки. Дно застилают досками. Поверх приямка монтируется деревянный щит, по которому можно безопасно ходить, не боясь, что стенки приямка обвалятся.
2. В днище и покрытии проделываются технологические отверстия для производства работ. Сквозь них продевают буровую штангу, прикрепленную к буровой установке.
3. Бур приводится в действие специальным двигателем с редуктором или вручную. Если речь идет о проколе, на штырь устанавливается подбабник, по которому наносятся удары кувалдой.
4. Если технология предполагает параллельную установку обсадных труб, работы производят также через технологические отверстия в деревянных щитах.
5. Грунт, вынимаемый из скважины, выбирается вручную. Если это шлам, нужно установить грязевой насос, который будет его откачивать прямо из обсадной трубы.
6. После окончания бурения и установки обсады нужно смонтировать электрооборудование и запустить насос, который должен работать до тех пор, пока вода из скважины не станет абсолютно чистой.

После того, как все этапы будут завершены, вместо оградительного короба монтируется кессон. Устанавливается оголовок, насосное и фильтрационное оборудование, подключается трубопровод. Система тестируется. Комплектация зависит от типа скважины.

Абиссинская

Верхние водяные пласты пригодны для полива, но не используются для бытового применения. Всему виной загрязнения, которые проникают в почву с паводками. Такая скважина имеет глубину менее 10 метров. Вода должна проходить многоступенчатую систему фильтрации. Только в таком случае жидкость превращается из технической в питьевую.

В качестве насосного оборудования можно использовать ручной насос. Допускается применение любого типа электрооборудования (погружное, поверхностное). Насосная станция не должна иметь большую мощность, и это делает скважину самой недорогой. Желательно обустроить накопительный бак, в который закачивается суточных запас воды.

Скважина на песок

На глубине 10-40 метров встречаются пласты, в которых вода проходит естественную фильтрацию. Проходя сквозь песок она очищается от части примесей. В ней нет крупных включений, глины и ряда химических соединений. В бытовых целях и для орошения сельскохозяйственных культур такую воду использовать можно, но чтобы она стала пригодной для применения в пищу, требуется дополнительная фильтрация.

Оптимальным вариантом электрооборудования является помпа. Также применяются поверхностные насосные станции. Если глубина более 10 метров допускается использование эжектора, который увеличит производительность насоса, ускорив поток добываемой воды в трубопроводе.

Артезианская

Это скважины с абсолютно чистой водой, обогащенной природой в известняковых платах среза грунта. Глубина может колебаться от 100 до 350 метров в зависимости от месторасположения участка, геологических особенностей почвы и рельефа местности. Вода не требует фильтрации. Угрозу составляют загрязнения, которые могут попасть внутрь обсадной трубы снаружи. Минералы, содержащиеся в растворе, полезны для человека.

Необходимо устанавливать погружной насос для скважины. Это может быть прибор центробежного или вибрационного типа. Последний предпочтительней, так как ломается он реже, а производительность у него больше. Главное, чтобы у помпы был насос грубой очистки, не дающий попадать твердым частицам в рабочую камеру.
