Система чиллер-фанкойл: принцип работы и схемы подключения

Вода или гликолевые смеси

Основной недостаток воды — высокая температура её замерзания. При нормальных условиях (т.е. при атмосферном давлении) стоит температуре опуститься ниже нуля, как вода замерзнет, и если замерзнет в трубах, то система разморозится. Это происходит потому, что плотность льда меньше плотности воды, т.е. объём льда больше, и лёд в буквальном смысле разрывает трубопроводы.

Выход один — использовать холодоноситель, температура замерзания которого ниже температур, характерных для зимнего периода времени для данного конкретно взятого региона. А, учитывая отличные физические свойства воды, в неё просто стали добавлять другие вещества так, чтобы достичь необходимой температуры замерзания смеси.

Наибольшее распространение получили водные растворы гликолей: этиленгликоля и пропиленгликоля. Первый более выгоден по своим термодинамическим свойствам и его стоимость ниже, а второй безопасен и экологичен.

Также следует иметь в виду, что этиленгликоль ядовит. При его использовании неминуемо встает вопрос усложнения проведения работ по техническому обслуживанию и последующей утилизации. Более того, на некоторых объектах с постоянным пребыванием людей его применение запрещено.

Тем не менее, всегда следует рассматривать оба варианта и в каждом конкретном случае делать свой собственный обоснованный выбор.

Схема работы чиллера

До 1982 года чиллер являлся единственной системой кондиционирования, которая могла обеспечить работу неограниченного числа помещений. Соответственно схем подключения чиллера и его работы на различных объектах тоже немало. Отсюда как самих конструктивных решений холодильных машин, так и вариантов их подключения большое множество. Самая распространенная схема: чиллер с воздушным конденсатором, который обдувается осевым вентилятором, водяным контуром и двумя насосами в гидромодуле. В случае расположения чиллера в теплом помещении возможна схема с выносным воздушным конденсатором, который не входит в комплект поставки и приобретается отдельно. В этом случае есть неудобства, связанные с ограничением длины трубопроводов и взаимного расположения самого чиллера и выносного конденсатора. Есть схемы с водяным конденсатором, когда можно расположить сам чиллер в теплом помещении, удобном для обслуживания. Однако для снабжения конденсатора холодной водой необходим дополнительный водяной контур с сухой градирней (драйкулером).

Помимо этого имеются чиллеры в специальном исполнении, работающие также в режиме нагрева жидкости. Обычно такой режим называют – режим работы теплового насоса или просто тепловой насос. Это направление уходит немного в сторону от системы кондиционирования и занимает отдельную нишу – тепловых насосов. Чиллер, работающий и на охлаждение, и на тепло, называется – чиллер с функцией теплового насоса.

Если рассматривать разновидности чиллеров, то можно отметить, что часто чиллеры делят по производительности. Причем такое деление достаточно условное. Так, например, граница чиллеров малой и большой производительности может лежать в районе 20-100 кВт, но каждый производитель устанавливает такую границу сам.

О системе

Универсальная система, позволяющая поддерживать комфортную температуру в помещении независимо от времени годаИсточник airventilation.ru

В данном случае такая система охлаждения работает для кондиционирования больших зданий, где между чиллером и фанкойлами находится теплотрасса, по которой циркулирует охлажденная жидкость. В качестве такой жидкости, как правило, выступает вода для жаркого климата или водный раствор C2H6O2 (этиленгликоль) для холодного и умеренного климата. Система чиллер-фанкойл между двумя основными агрегатами предусматривает разводку труб для движения жидкости и циркуляционный насос с автоматическим управлением. Охлажденная жидкость в трубопроводе находится под относительно низким давлением.

Основные отличия от других систем

Если в большинстве холодильных установок циркулирует газовый хладагент, то в системе чиллер-фанкойл, как было сказано выше, это вода или водный раствор C2H6O2. Такое изменение означает следующее:

Энергозатраты жидкого теплоносителя гораздо ниже, нежели у газового (у воды более высокая тепловая емкость). Это приводит к тому, что трубопровод для жидкого хладагента может достигать сотен метров. На практике такие теплотрассы в два раза длиннее, нежели у газовых аналогов.
Для теплотрассы системы чиллер фанкойл нужны обычные трубы, которые используются для транспортировки воды и такая же запорная арматура. Это говорит о том, что монтаж обойдется дешевле и сделать его проще, нежели для газового хладагента.
Все летучие газы, которые есть в чиллере не могут попасть в помещение, так как агрегат монтируют на земле или на крыше здания. Авария трубопровода чревата только затоплением, но она локализуется запорной арматурой.

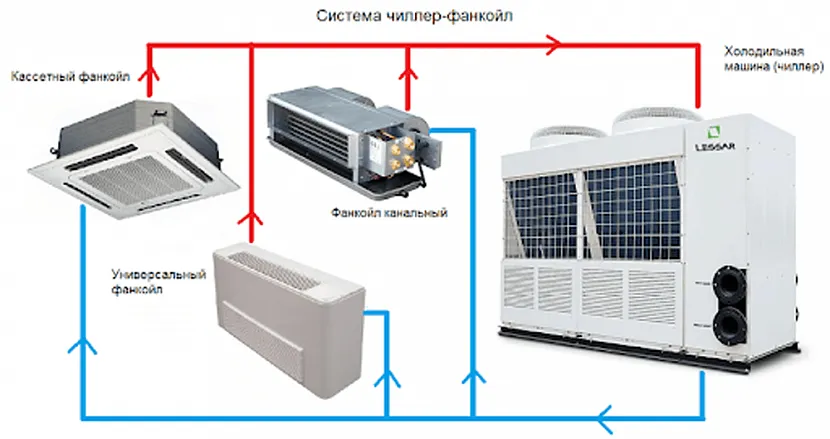

Чиллер-фанкойл: принцип работы

Оптимальный вариант организации комплексного кондиционирования на различных крупных объектахИсточник engclimate.ru

Системы охлаждения обсуждаемого нами агрегата могут работать по двум принципам:

Непосредственное охлаждение хладагента. Это наиболее распространенный и удобный способ, где в теплообменнике осуществляется охлаждение водного раствора жидкость/фреон. На входе и выходе агента разница в температуре составляет не более 7°C, тогда как в стандартном режиме устройство работает в соотношении 7/12°C.
Применение промежуточного хладагента. Такой вариант необходим в тех ситуациях, когда на чиллер выдает жидкость с температурой, превышающей 7°C.

Возможные неисправности системы

Вот перечень некоторых, наиболее часто встречающихся неисправностей системы чиллер-фанкойл:

Утечка фреона. Ситуация возникает в случае негерметичного соединения фитингов на контуре либо их механического повреждения.
Поломка компрессора. Может сгореть статорная обмотка или возникнуть какие-то нарушения в поршневой группе (нагар, разрушение клапанов).
Попадание воды в холодильный контур. Причиной такой неисправности может послужить утечка в испарителе, вследствие чего фреон смешивается с водой.

Где применяются системы

После охлаждения в чиллере жидкость может подаваться в фанкойлы для охлаждения воздуха или для отвода тепла от оборудованияИсточник wikipedia.org

Как вы уже поняли из названия, системы чиллер-фанкойл имеют зарубежное происхождение, но, тем не менее, их широко использовали в Советском Союзе, и они до сих пор не утратили своей актуальности. Их зачастую сравнивают со сплит системами, так как конечный результат, по сути, ничем не отличается. Не будем сейчас говорить о преимуществах, но скажем, что такие установки крайне необходимы для масштабных объектов разного назначения.

Видео описание

Система чиллер-фанкойл. Схема, ограничения, область применения.

Система чиллер-фанкойл способна одновременно обеспечивать стабильную температуру сразу в нескольких объектах и этажах, поддерживая автономный режим для каждого из помещений. Это могут быть:

производственные цеха крупного предприятия и помещения складского типа;
многоэтажные здания, служащие для офисов, бизнес центров, а также объектов административного характера;
спортивные, торгово-развлекательные и гостиничные комплексы;
большие концертные залы;
супер- и гипермаркеты с неограниченным количеством этажей и отделов;
крупные больницы, санатории и профилактории.

Характеристики оборудования

Схема работы чиллера

У основной задачи этого оборудования есть свои особенности, но нельзя приравнивать работу чиллера к работе кондиционера.

Особенность чиллера в том, что он может работать на разных площадях, именно поэтому его применяют на больших предприятиях для поддержания нужного климата.

Основные характеристики чиллера про которые нужно говорить отдельно.

Когда вы настроили определённый режим или температуру в какой-то из нужных вам комнат, то дальше он будет таким автоматически, пока вы не измените параметры.
Такая система является очень гибкой, и то на каких расстояниях расположены чиллер и фанкойлы зависит только от мощности насоса который у вас установлен. Так что если у вас мощный насос, который хорошо качает жидкости, то сеть охладителей может быть на очень большом расстоянии.
При работе с таким аппаратом вам не нужно думать про нежелательные выбросы в атмосферу или же за технику безопасности. Прибор полностью безопасен.
Шанс залива сводиться практически к нулю, это связано с тем, что используется запорная арматура.
Чиллер также удобен тем, что его можно смонтировать на улице, и это не займет пространство в офисе или на заводе, ещё вы сможете создать нужную вам сеть обогрева или охлаждения.
В работе чиллер как холодильная установка практически беззвучен так что вам не придётся без конца прерываться на звуки неизвестного происхождения.
Нет никаких сезонных ограничений, вы можете применять чиллер в любое время года, и несмотря на то какая за окном погода, чиллер будет работать нормально.

Если вы примете решение установить чиллер где-то на производстве, это будет очень хороший вариант, так как кроме основных функций охлаждения или нагревания, он ещё и даст сэкономить вам средства на электроэнергию.

Для того чтобы подобрать для вас вариант вам нужно хорошо промониторить рынок.

Оценить функции и характеристики, посмотреть разные типы и когда вы выберите какую-то модель конкретно, почитайте отзывы, прочитайте инструкции к эксплуатации.

И конечно будет хорошо поговорить с человеком который разбирается в таких аппаратах или как минимум с тем кто использует такие машины на практике.

Основные классы чиллеров

Условное разделение чиллеров на классы происходит в зависимости от типа холодильного цикла. По этому признаку все чиллеры можно условно отнести к двум классам — абсорбционным и парокомпрессорным.

Устройство абсорбционного агрегата

Абсорбционный чиллер или АБХМ для работы использует бинарный раствор с присутствующими в нем водой и бромидом лития — абсорбер. Принцип функционирования — поглощение хладагентом тепла в фазе преобразования пара в жидкое состояние.

Такие агрегаты используют тепло‚ выделяющееся при работе промышленного оборудования. При этом абсорбирующий поглотитель с температурой кипения значительно превышающей соответствующий параметр хладагента‚ хорошо растворяет последний.

Схема функционирования чиллера этого класса следующая:

Тепло от внешнего источника подводят к генератору, где оно разогревает смесь бромида лития и воды. При кипении рабочей смеси хладагент (вода) полностью испаряется.
Пар переносится в конденсатор и становится жидкостью.
Хладагент в жидком виде попадает в дроссель. Здесь он охлаждается‚ а давление падает.
Жидкость поступает в испаритель‚ где происходит испарение воды и поглощение ее паров раствором бромида лития — абсорбером. Воздух в помещении охлаждается.
Разбавленный абсорбент снова нагревается в генераторе, и цикл запускается повторно.

Такая система кондиционирования пока не получила широкого распространения‚ но она полностью созвучна с современными тенденциями‚ касающимися энергосбережения, поэтому имеет хорошие перспективы.

Конструкция парокомпрессионных установок

На базе компрессионного охлаждения функционирует большинство холодильных установок. Охлаждение происходит за счет непрекращающейся циркуляции‚ кипения при низких показателях температуры‚ давления и конденсации хладоносителя в системе замкнутого типа.

В конструкцию чиллера этого класса входят:

компрессор;
испаритель;
конденсатор;
трубопроводы;
регулятор потока.

Хладагент циркулирует в замкнутой системе. Этим процессом управляет компрессор, в котором газообразное вещество с низкой температурой (-5⁰) и давлением 7 атм поддается компрессии при доведении температуры до 80⁰.

Сухой насыщенный пар в сжатом состоянии уходит в конденсатор, где происходит его охлаждение до 45⁰ при неизменном давлении и превращение в жидкость.

Следующий пункт на пути движения — дроссель (редукционный клапан). На этом этапе давление снижается от значения соответствующего конденсации до предела, при котором происходит испарение. Одновременно понижается и температура приблизительно до 0⁰. Жидкость частично испаряется и образовывается влажный пар.

На схеме изображен замкнутый цикл‚ по которому функционирует парокомпрессионная установка. В компрессоре (1) происходит сжатие влажного насыщенного пара до достижения им давления р1. В компрессоре (2) пар отдает тепло и трансформируется в жидкость. В дросселе (3) понижаются как давление (р3 – р4)‚ так и температура (T1-T2). В теплообменнике (4) давление (р2) и температура (T2) остаются неизменными

Поступив в теплообменник – испаритель‚ рабочее вещество‚ смесь пара и жидкости‚ отдает холод теплоносителю и забирает тепло у холодильного агента‚ подсушиваясь одновременно. Процесс происходит при постоянных показателях давления и температуры. Насосы подают жидкость с низкой температурой к фанкойлам. Пройдя этот путь, холодильный агент возвращается в компрессор‚ чтобы снова повторить весь парокомпрессионный цикл.

Специфика парокомпрессионного чиллера

В холодное время чиллер может работать в режиме природного охлаждения — это называется фрикулинг. При этом теплоноситель охлаждает уличный воздух. Теоретически использовать свободное охлаждение можно при внешней температуре менее 7⁰С. На практике оптимальная температура для этого 0⁰.

При настройке на режиме «тепловой насос» чиллер работает на отопление. Цикл претерпевает изменения‚ в частности, конденсатор и испаритель обмениваются своими функциями. В этом случае теплоноситель нужно подвергать не охлаждению, а нагреву.

Наиболее простыми являются моноблочные чиллеры. В них компактно объединены в одно целое все элементы. Они поступают в продажу укомплектованными на 100% вплоть до заправки хладагентом

Этот режим наиболее часто используют в больших офисах‚ общественных зданиях‚ на складах.Чиллер является холодильным агрегатом, дающим холода больше в 3 раза, чем потребляет. Его эффективность как отопителя еще выше — он затрачивает электроэнергии в 4 раза меньше‚ чем дает тепла.

Где можно применять фанкойлы для нагрева

Все производители изготавливают чиллеры как для охлаждения, так и для нагрева воды, т.е., в большинстве случаев, они могут работать как в режиме охлаждения, так и в режиме нагрева воды, при этом температура воды, подаваемая в фанкойл для нагрева воздуха, обычно составляет +40…+55 ℃. Есть отдельные более дешёвые модели, работающие только на охлаждение или только на нагрев. Последние имеют особое название – тепловые насосы. Они устанавливаются в частных домах, коттеджах и обеспечивают нагрев воды не только для отопления, но и для сантехнических и хозяйственных нужд. В качестве внутренних приборов применяются фанкойлы различного типа. Быстрый нагрев воздуха, интенсивная принудительная его циркуляция и бесшумность ставят такие фанкойлы на самый высокий уровень среди всех возможных приборов обогрева. Фанкойлы могут применяться отдельно, независимо от чиллера. Такой вариант возможен, если есть какой-то другой источник нагрева воды (жидкости), которая направляется в фанкойлы. Температура воды (жидкости) в этом случае не должна превышать +70 ℃, иначе произойдет повреждение фанкойла.

На сегодняшний день неоспоримым фактом является то, что осуществлять отопление помещения с помощью бытовой, полупромышленной сплит-системы, а также любым видом промышленного кондиционера намного эффективнее, чем обычными электронагревателями. Однако, с понижением температуры наружного воздуха, эффективность уменьшается. Поэтому особенно хочется выделить использование системы чиллер-фанкойл для отопления помещения.

Как же происходит отопление фанкойлами? В этом направлении выделена специальная группа оборудования, предназначенная именно для обогрева и называется это оборудование — тепловые насосы. Надо отметить, что совершенно все типы фанкойлов (настенные , кассетные , канальные , напольно-подпотолочные) могут нагревать воздух, но надо иметь ввиду, что теплый воздух из фанкойла будет подниматься вверх и расположение фанкойла вверху будет давать плохой эффект для отопления. Это касается, в большей степени, канальных и кассетных фанкойлов. Для лучшей эффективности отопления следует подбирать фанкойлы с нижним расположением или с регулируемым выходом воздуха по высоте. Сама же возможность работы на отопления не зависит от конструкции фанкойла. Если фанкойл работает в паре с чиллером, который может работать для получения холода и тепла, то и фанкойл также может работать на нагрев воздуха. В случае, если чиллер предназначен только для работы на холод, то, соответственно, и фанкойл может работать только на охлаждение воздуха.

В большинстве случаев фанкойлы производятся двухтрубные, и они же имеют внутри фанкойла один теплообменник, и именно они чаще всего находят свое применение. Тем не менее, многие производители выпускают и четырехтрубные фанкойлы, которые имеют внутри два теплообменника и эти теплообменники могут работать каждый в своем режиме, независимо друг от друга. При этом каждый теплообменник подключается к своему чиллеру или любой другой системе, которая предварительно подготавливает (нагревает/охлаждает) воду для дальнейшей подачи ее в фанкойлы. Работа этих теплообменников происходит независимо друг от друга. В качестве такой системы для одного теплообменника можно использовать индивидуальный котел или подключится к центральному отоплению, если такое имеется, а другой подключить к чиллеру.

Такие фанкойлы имеют более широкие функциональные возможности, но и в этом случае такие четырехтрубные теплообменники можно использовать для нагрева воздуха. Эффективность от использования фанкойлов в качестве отопительных приборов намного выше, чем от использования обычных радиаторов отопления именно благодаря применению встроенных вентиляторов внутри фанкойла и более эффективных материалов, с точки зрения теплоотдачи, из которых изготавливается теплообменник.

Отопление при помощи систем кондиционирования (бытовой или полупромышленной сплит-системой) зарекомендовало себя как более эффективный способ по сравнению с традиционными радиаторами. Но такой способ работает, пока на улице не очень холодно. При значительном похолодании производительность обычного климатического оборудования падает. В этом случае на помощь приходит система чиллер-фанкойл.

Система Чиллер

Чиллер – это устройство, предназначенное для тепловой обработки (охлаждения/нагрева) жидкости, которая используется в общей системе в качестве промежуточного хладоносителя. Принцип работы чиллера ничем не отличается от работы простой парокомпрессионной холодильной машины. В самом чиллере происходят все основные процессы холодильного цикла, конечным результатом работы которого является охлаждение/нагрев промежуточного хладоносителя в испарителе. Для надежности и эффективной работы гидравлического контура имеется гидромодуль, где размещаются насосы, которые и обеспечивают подачу хладоносителя к фанкойлам. Таким образом, теплота от воздуха в помещении передается промежуточному хладоносителю, а он, в свою очередь, в испарителе чиллера передает эту теплоту холодильному агента, который отдает эту теплоту в окружающий воздух, охлаждается, и процесс снова повторяется. На данный момент существует большое количество вариантов исполнения чиллеров, что позволяет подобрать оптимальный тип для объектов любой сложности. В качестве хладоносителя может быть использована вода, если предполагается использовать чиллер только в летнее время, или незамерзающие жидкости, если чиллер будет использоваться и в зимний период время.

Важным преимуществом системы чиллер – фанкойл также является то, что сама система может быть собрана из составляющих разных производителей, т.е. чиллер –одного производителя, а фанкойл – другого производителя. Именно простота устройства фанкойла делает его универсальным и простым в эксплуатации. Такая система обеспечивает долговечность работы фанкойла, его низкую стоимость и небольшие эксплуатационные затраты.

Варианты исполнения чиллеров:

Моноблочные с наружной установкой;
Модульные с наружной установкой;
Моноблочные внутренней установки с центробежными вентиляторами;
С выносным конденсатором воздушного охлаждения;
С конденсатором водяного охлаждения.

Принцип работы чиллера

Расчетные температуры, которые закладываются в программу подбора чиллера при работе на воде, это: +7 °C выходящей воды из чиллера и +12 °C выходящей воды из фанкойлов. Во всем остальном чиллер представляет собой обычную холодильную машину, где холодильный агент первоначально сжимается в компрессоре, далее в газообразном виде проходит через маслоотделитель (если он присутствует в системе), подается в конденсатор, линейный ресивер (при наличии), после чего дросселируется в ТРВ или ЭТРВ и поступает в испаритель, где охлаждает жидкость. Охлажденная жидкость с помощью насосов подается в фанкойлы, где нагревается от воздуха в помещении и возвращается на охлаждение в испаритель холодильной машины. В испарителе холодильный агент закипает, превращается в газ и через отделитель жидкости (при его наличии) поступает обратно на сжатие в компрессор.

Изначально чиллеры использовали для охлаждения, в первую очередь, воды. Далее вода поступала либо в фанкойлы для охлаждения воздуха в помещении, либо на другие нужды.

Однако со временем появилась возможность усовершенствовать работу холодильного контура чиллера и за счет включения в него четырехходового клапана изменять работу на охлаждение или на тепло. Все современные производители чиллеров для кондиционирования воздуха имеют в своем ассортименте небольшое количество моделей холодильных машин, работающих в режиме теплового насоса. Но в основном все крупные производители холодильных машин предлагают чиллеры, работающие только в режиме охлаждения, они немного дешевле и проще в эксплуатации.

Как любая холодильная машина чиллер имеет 4 основных элемента холодильного контура: компрессор, конденсатор, дросселирующее устройство, испаритель. В зависимости от производительности, которая является основным критерием для выбора компрессора, чиллер может работать на основе ротационного, спирального, винтового или центробежного компрессора. Чем больше производительность, тем сложнее и больше компрессор.

Комплектация чиллера теплообменником (испарителем) также имеет свою зависимость от производительности. Цифровые значения производительности достаточно условные, однако если они составляют примерно до 25 кВт, то конструкция испарителя, как правило, предполагает более простое строение – типа «труба в трубе» или коаксиальное. Чиллер с производительностью от 60 до 2000 кВт комплектуется кожухотрубным испарителем с кипением холодильного агента в трубах (DX-тип) или с кипением хладагента в объеме теплообменника (затопленный тип или кожухотрубный испаритель на падающей пленке). Чиллеры с производительностью от 30 до 1000 кВт в основном идут с пластинчатым теплообменником — это, пожалуй, самый дорогостоящий, но самый эффективный теплообменный аппарат на сегодняшний день.

Что касается конденсаторов, то на сегодняшний день чиллеры комплектуются в основном моделями воздушного типа – медно-трубными. С появлением примерно в 2010 году новых конденсаторов микроканального типа, многие производители перешли на выпуск чиллеров воздушного охлаждения именно на основе таких конденсаторов. Это позволило уменьшить габариты чиллера, сократить его заправку холодильным агентом почти на 65%, снизить общий вес чиллера по сравнению с медно-трубным конденсатором. Но не все производители еще в полной мере оценили такие преимущества и продолжают комплектовать медно-трубными воздушными конденсаторами.

Функциональность всего чиллера во многом зависит именно от правильной работы этих четырех элементов холодильного контура. Однако неисправности могут возникнуть и по причине выхода из строя каких-либо вспомогательных элементов. Так, достаточно часто случается отключение чиллера по высокому или низкому давлению. У этого может быть несколько причин, самые распространенные из них – большое или малое количество холодильного агента, нарушение в работе дросселирующих устройств (ТРВ или ЭТРВ), закрытый соленоидный вентиль.

По какому принципу функционирует чиллер?

Схема работы центробежного чиллера Hitachi

Принцип работы чиллера имеет свои особенности. Если вам потребовалось данное оборудование, то вы непременно должны ознакомиться с ним. Работа чиллера базируется на почти безостановочном цикле. Здесь многое зависит от потребителя.

К примеру, по системе кондиционирования перемещается фреон. Газ проникает сквозь радиатор внутреннего блока, который охлажден. Воздух обдувает радиатор. В итоге фреон прогревается, а температура воздуха понижается. Фреон попадает в компрессор. В чиллере же роль фреона исполняет холодная вода, которая протекает сквозь радиатор. Радиатор обдувается теплым воздухом из помещения. Вода нагревается, а воздух при этом охлаждается. Вода опять попадает в чиллер.

Теплообменник, предназначенный для чиллера, имеет два контура:

по одному из контуров циркулирует жидкость;
по другому контуру перемещается фреон.

Эти два контура прикасаются друг к другу. Однако вода и фреон не смешиваются. В целях повышения эффективности системы данные среды перемещаются навстречу друг другу.

В теплообменнике происходят такие процессы.

Сквозь терморегулирующий вентиль жидкий фреон проникает в свой контур теплообменника. Данное вещество расширяется, что приводит к отбору тепла от стенок. Из-за этого фреон нагревается, а стенки охлаждаются.
По контуру теплообменника протекает вода. По той причине, что стенки охлаждены, температура жидкости падает.
Фреон попадает в компрессор, а холодная вода — охлаждает что-либо.
Происходит повторение цикла.

Разновидности чиллеров

В продаже представлены различные виды чиллеров:

абсорбционные — энергия добывается преимущественно из бросового тепла, которое возникает в процессе производства и просто выбрасывается в окружающую среду (это, к примеру, горячая вода, охлаждаемая воздухом);
парокомпрессионные — холод генерируется в парокомпрессионном цикле, который состоит из таких процедур, как испарение, дросселирование, и др.

По способу монтажа чиллеры делятся на :

наружные — единый моноблок, который монтируется на улице;
внутренние — оборудование, которое состоит из двух частей. Конденсатор устанавливается снаружи здания, все остальные части — внутри.

По разновидности конденсатора чиллеры делятся на такие подвиды:

с охлаждением водяного типа. Система с таким охлаждением стоит сравнительно дорого, однако она отличается повышенной надёжностью;
с охлаждением воздушного типа. Наиболее простой и недорогой вариант.

По типу исполнения гидромодуля чиллеры делятся на следующие виды:

со встроенной установкой. Оборудование с этим гидромодулем представляет собой моноблок, в который входит расширительный бак и насосная группа;
с выносной установкой. Такой гидромодуль обычно применяется в тех случаях, если оказывается недостаточно мощности встроенного механизма. Ещё он используется в случаях, когда имеется потребность в резервировании.

Чиллер может быть оснащен одним из следующих видов компрессоров:

винтовой;
ротационный;
поршневой;
спиральный.

Также чиллеры классифицируют в зависимости от типа вентилятора. Оборудование может быть оснащено такими вентиляторами:

осевой. Оборудование с таким вентилятором можно устанавливались исключительно снаружи строения

Крайне важно, чтобы не было создано никаких препятствий для поступления воздуха в конденсатор и для его выброса вентиляторами;
центробежный. Оборудование с таким вентилятором рекомендовано для монтажа внутри здания. Оно отличается небольшими габаритами и малым уровнем шума.

Оно отличается небольшими габаритами и малым уровнем шума.

Важные аспекты монтажа чиллера

Чтобы ощутить все преимущества эксплуатации такого устройства, как чиллерная установка, её монтаж нужно осуществлять строго с соблюдением определённых правил. Вот основные из них.

Данное оборудование должны устанавливать исключительно компетентные мастера.
Чиллер должен в полной мере отвечать критериям проекта инженерной сети в части места монтажа, конструкции и мощности.
Запрещено устанавливать оборудование, которое имеет изъян.
Перемещать оборудование до места, где оно будет установлено, можно только с помощью крана.
Разрешено заливать лишь воду, а также раствор этилен- либо пропиленгликоля, который имеет концентрацию до 50 процентов.
В обязательном порядке должны быть проведены пуско-наладочные испытания.
Вокруг чиллера должно оставаться пространство, обеспечивающее беспрепятственный доступ обслуживающего специалиста.
Необходимо строго соблюдать технику безопасности и рекомендации производителя.

Приобретая и устанавливая чиллер, вы можете быть уверены в том, что получите современную и надёжную систему.

Монтаж, управление и обслуживание

Чиллер, как и любая другая промышленная система кондиционирования, является сложным оборудованием и для его монтажа следует предварительно сделать проект системы холодоснабжения, включая подробные спецификации. Все монтажные работы производятся строго и согласно проекту. В случае отсутствия оборудования, фитингов, трубопроводов и другого оборудования, заложенного в проект, замену отсутствующих элементов без согласования с проектировщиками производить нельзя. Все монтажные работы осуществляются специалистами, сертифицированными именно по этому оборудованию именно этого бренда.

Отдельно несколько слов стоит сказать об обвязке чиллера. У него три зоны, которые подвергаются различным соединениям (обвязкам): сам чиллер с холодильным контуром, гидромодуль с гидравлической системой на различных жидкостях и фанкойлы, охлаждающие/нагревающие воздух в помещении. Систем обвязки существует очень много. Это зависит и от оборудования, и от проектировщиков. Поэтому все эти работы следует производить согласно проектной документации.

После монтажа и проверки всех проведенных работ осуществляется заправка чиллера холодильным агентом (*только для чиллеров с выносным конденсатором, моноблочные холодильные машины, как правило, поставляются заправленными холодильным агентом)

Следует обратить внимание на тип холодильного агента. 99% всех чиллеров работают на холодильном агенте R410А

Но на рынке есть небольшое количество чиллеров, работающих на R134A, R407С, R290 и некоторых других. Если чиллер произведен до 2005 г., то есть вероятность, что он работает еще на старом фреоне – R22.

После заправки имеет смысл еще раз проверить чиллер на утечку (*только для чиллеров с выносным конденсатором). Если утечки нет, то производится запуск согласно протоколу, т.е. проверка протяжки силовых контактов, давлений жидкости на входе и выходе испарителя, расхода воды и т.п. В идеале запуск системы должен проходить в присутствии производителя или представителя продающей организации, чтобы исключить спорные моменты при возникновении неисправностей. После запуска подписывается акт приемки чиллера в эксплуатацию.

Отдельно на этапе проектирования обговаривается, каким образом будет вестись управление чиллером: только местное управление, с возможностью удаленного/центрального управления, комплексное управление. Однако центральное и комплексное управление можно сделать и по истечении какого-то времени, уже при эксплуатации чиллера.

Если следовать всем требованиям по эксплуатации чиллера, соблюдать сроки его обслуживания, то заложенные средства автоматизации позволят удобно и безопасно его использовать. Главной и самой серьезной ошибкой является отключение средств автоматики, которые отвечают за температуру жидкости после чиллера. Часто по незнанию ее просто отключают, в результате чего происходит «разморозка» испарителя чиллера. Это, в свою очередь, грозит полной его заменой, без возможности ремонта.

Чтобы исключить вероятность каких-либо поломок следует планово проводить сервисное обслуживание чиллера и всех его составляющих. Такие работы также стоит доверить сертифицированным специалистам. В идеальном варианте обслуживание должна осуществлять та компания, которая производила монтаж и запуск чиллера.

Еще одной особенностью эксплуатации чиллеров являются работы, называемые консервацией. Часто ее проведение необходимо в отношение чиллеров воздушного охлаждения, где в качестве тепло/хладоносителя применяется вода, а сама установка используется только летом в режиме охлаждения. В зимний период времени вода может замерзнуть, поскольку чиллер стоит на открытом воздухе. Именно для предотвращения поломки теплообменника следует производить консервацию чиллера перед наступлением отрицательных температур окружающей среды. На этот случай имеются определенные порядок и последовательность проведения работ, которые прописаны в сервисном регламенте. Консервацию следует производить с особой тщательностью, так как любая небрежность впоследствии может вывести из строя испаритель чиллера, что зачастую приводит к дорогостоящему ремонту или к замене чиллера целиком.
