Схемы и способы подключения солнечных батарей: как правильно провести монтаж солнечной панели

Как избежать распространенных ошибок

При сборке и монтаже обратите внимание на следующие нюансы:

1. Не нужно осуществлять сборку на каркасе с задней стенкой из брусьев, так как дерево может разбухнуть и конструкция деформируется. Кроме того, брус очень утяжеляет её.
2. Нельзя использовать в качестве крышки оргстекло, так как оно перегревается и за счёт этого контакты между панелями приходят в негодность, а сама система может разгерметизироваться.
3. Соединительные клеммы – не лучший вариант объединения панелей друг с другом, так как в случае ремонта их невозможно будет разъединить — лучше пользоваться специально предназначенными для этого коннекторами.

Какие бывают контроллеры заряда

В серийном выпуске имеются два вида контроллеров заряда для солнечных панелей – PWM и MPPT. У обоих типов есть достоинства и недостатки.

Контроллеры PWM

Устройства с широтно-импульсной модуляцией, или PWM контроллеры, уже считаются устаревшими

В их основе лежит простая ШИМ, который удерживает напряжение на выходе посредством изменения скважности генерируемого им сигнала

Обычно он снимает напряжение с выходного контура DC-DC преобразователя, тем самым поддерживая на выходе некоторое заранее определенное напряжение (чаще всего 12-14 вольт, однако встречаются модели и с другими параметрами). Импульсы поступают на высокочастотные транзисторные ключи, которые управляют питанием дросселя.

Контроллер заряда PWM

В результате на последнем возникают быстрые подъемы и спады напряжения, амплитуда которых зачастую в несколько раз превышает входные параметры. На выходе напряжение стабилизируется диодом и выравнивается конденсатором.

К преимуществам PWM можно отнести:

• их стоимость;
• высокую надежность;
• простоту конструкции.

К сожалению, при их работе часть мощности рассеивается, что снижает КПД.

Контроллеры МРРТ

Принцип работы MPPT практически ничем не отличается от PWM за исключением того, что генерацию импульсов для работы преобразователя выполняет не широтно-импульсный модулятор, а небольшой компьютер, имеющий собственные процессор и память. Он постоянно контролирует напряжение и силу тока как на входе, так и на выходе преобразователя, а также температуру внутренних радиоэлементов.

Благодаря этому достигается максимальная производительность работы солнечных панелей, практически без потерь на рассеивание тепла. Все параметры задаются микропрограммой контроллера.

Аппарат типа МРРТ подходит крупных предприятий и промышленных электростанций, благодаря:

• высокой производительности;
• быстрой окупаемости.

Однако его стоимость значительно превышает цену аналогов с ШИМ.

Этапы подключения панелей к оборудованию СЭС

Подключение солнечных панелей представляет собой поэтапный процесс, который может быть выполнен в разном порядке. Обычно производят соединение модулей между собой, затем собирают комплект оборудования и аккумуляторы, после чего панели подключают к приборам. Это удобный и безопасный вариант, позволяющий проверить правильность соединения всех элементов перед подачей напряжения. Рассмотрим эти этапы внимательнее:

К аккумулятору

Разберемся, как подключить солнечную батарею к аккумулятору.

Поэтому между фотоэлектрическими элементами и батареями обязательно устанавливают контроллер, обеспечивающий штатный режим зарядки и отдачи энергии. Кроме того, на выходе контроллера обычно устанавливают инвертор, чтобы иметь возможность преобразования накопленной энергии в стандартное напряжение 220 В 50 Гц. Это наиболее удачная и эффективная схема, которая позволяет батареям отдавать или получать заряд в оптимальном режиме и не превышать свои возможности.

Перед тем, как подключить солнечную панель к аккумулятору, необходимо проверить параметры всех компонентов системы и убедиться в их соответствии. В противном случае результатом может стать потеря одного или нескольких приборов.

Иногда используется упрощенная схема подключения модулей без контроллера. Этот вариант применяется в условиях, когда ток от панелей заведомо не сможет создать перезаряд аккумуляторов. Обычно такой способ применяют:

• в регионах с коротким световым днем
• низким положением солнца над горизонтом
• маломощными солнечными панелями, не способными обеспечить избыточный заряд АКБ

При использовании этого метода необходимо обезопасить комплекс, установив защитный диод. Он ставится как можно ближе к аккумуляторам и защищает их от короткого замыкания. Панелям оно не страшно, но для АКБ это весьма опасно. Кроме того, при расплавлении проводов сможет начаться пожар, что создает опасность для всего дома и людей. Поэтому обеспечить надежную защиту — первоочередная задача владельца, решение которой должно быть выполнено до ввода комплекта в эксплуатацию.

К контроллеру

Второй способ часто используется владельцами частных или загородных домов для создания низковольтной осветительной сети. Они приобретают недорогой контроллер и подключают к нему солнечные панели. Устройство компактное, по размерам соотносимо с книгой средних размеров. Оно оснащено тремя парами контактов на лицевой панели. К первой паре контактов подключают солнечные модули, к другой — присоединяют АКБ, а к третей — освещение или другие низковольтные приборы потребления.

Сначала на первую пару клемм подают напряжение 12 или 24 В от аккумуляторов. Это проверочный этап, он нужен для определения работоспособности контроллера. Если прибор верно определил величину заряда батарей, приступают к подключению.

К третьей паре контактов присоединяют низковольтные светильники или иные приборы потребления, питающиеся от 12 (24) В постоянного тока. Больше ни с чем соединять такой комплект нельзя. Если необходимо обеспечить питанием бытовую технику, надо собирать полнофункциональный комплект оборудования — частную СЭС.

К инвертору

Рассмотрим, как подключить солнечную панель к инвертору.

Сам процесс никакой сложности не составляет. В комплекте с инвертором идут два провода, обычно черного и красного цвета («-» и «+»). На одном конце каждого провода есть специальный штекер, на другом — зажим типа «крокодил» для присоединения к клеммам аккумулятора. Провода согласно цветовой индикации присоединяют к инвертору, затем подключают к аккумулятору.

Принцип работы солнечной батареи

На самом деле, правильное название — фотоэлемент (то есть, фотобатарея). Но поскольку источником света является солнце, прижилось наименование «солнечная батарея».

Элемент представляет собой «бутерброд» и пластинок кремния, разделенных стандартным (для радиодеталей) переходом. Секрет в том, что кремниевые части имеют различный тип:

• N-слой;
• P-слой.

Такие комплекты применяются практически во всех радиодеталях, изготовленных из кремния.

К слою кремния N-типа добавляется фосфор. В состоянии покоя такая смесь дает избыток электронов с естественным отрицательным зарядом.

P-тип «обогащен» бором, что создает дефицит отрицательных зарядов (так называемый эффект электроновых дыр).

Соответственно, к N-слою подключается отрицательный электрод (для снятия электротока), а к P-слою — положительный.

Из законов физики мы знаем, что в P/N переходе присутствует электрической поле. Под воздействием на отрицательную панель солнечных фотонов, в переходе происходит интенсивное разделение отрицательных и положительных частиц. «Минусы» накапливаются в верхнем слое, а «плюсы» в нижнем. В результате, солнечный бутерброд превращается в обычную батарейку с накопленным зарядом. Если к электродам подключить потребителя энергии — возникает электроток.

Естественно, заряд в таком источнике моментально исчезает, но его тут же восстанавливает солнечный свет. Таким образом, пока фотобатарея интенсивно бомбардируется фотонами, мы имеем достаточно производительную мини электростанцию.

Современные батареи могут работать даже при отсутствии прямых солнечных лучей (например, при сплошной облачности). Естественно, интенсивность выработки электроэнергии при этом снижается. Но при отсутствии света (даже луна не способна «пробудить» батарею), процесс останавливается. Поэтому рассматривать фотопанели отдельно, как источник электроэнергии нельзя. Схема подключения солнечных батарей обязательно включает в себя буферное устройство: аккумулятор энергии.

Кроме того, вырабатываемый ток нестабилен, поэтому для организации энергоснабжения объекта требуется управляющий контроллер. Разумеется, если вы используете мобильную фотобатарею для подзарядки смартфона в многодневном походе, такие технологии не требуются. А для строительства индивидуальной электростанции требуется комплект периферийных устройств.

Это интересно: Плюсы и минусы светодиодного освещения в квартире

Несколько слов об инверторе

Почему именно гибридный? Конечно можно отдельно, инвертор, солнечный контроллер, зарядное от сети и всё как-то контролировать, подключать/отключать, при этом нужно подбирать соответствие друг к другу, что не всегда соблюдается и влечёт негативные последствия.  А в гибридном всё в одном и протестировано производителем.

Почему с контроллером PWM, а не более новым MPPT? Во-первых, цена ниже (26/34т.р.). Во-вторых, для моего использования (ИБП) достаточно PWM. В-третьих, проводил тесты с панельками разных типов, при разном освещении и с подключением последовательно/параллельно. При параллельном подключении результат оказался лучше (об этом написано в разделе о панелях). PWM под большими углами и в пасмурную погоду работает лучше. Но у МРРТ диапазон рабочего напряжения намного шире, поэтому легче подобрать солнечные модули и больше подходит для постоянного питания нагрузки от солнечных модулей и батарей (у меня другая цель).

С каким функционалом инвертор лучше? Конечно с функцией подмешивания, но это в два раза дороже. Со стабилизацией на выходе, но это как правило от 5кВт, а значит на 48В и нужно батарей в два раза больше. Такие инверторы рассчитаны на большую мощность и им нужно большое поле солнечных модулей и большую емкость батарей. 5кВт сразу отпали из-за количества аккумуляторов и всё присматривался к модели SILA VI 3000MH с функцией подмешивания, но и цена 52т.р. и нижнее напряжение от солнечных панелей 120В, поэтому нужно больше панелей и из-за этого тоже не решился его покупать (пришлось бы лет 5 собирать СЭС).

Почему без БМС? БМС это электронный предохранитель аккумуляторной батареи, который следит за каждой банкой и если напряжение станет ниже или выше в одной из банок, то отключит всю батарею. А по заявлению производителя инвертора, внезапное отключение аккумулятора под нагрузкой может негативно сказаться, вплоть до выхода из строя инвертора. В инверторе есть настраиваемая защита, при каком напряжении отключать батарею. За банками следят балансиры и в инверторе настраивается напряжение и периоды балансировки. Также за каждой банкой следит вольтметр, который хоть и не отключает ничего, но зато зуммером сообщит о выходе напряжения за нижний предел (до отключения инвертором). Так что в моём случае лучше без БМС.

Рекомендации по установке солнечных батарей в своем доме

Основная задача в том, чтобы панели давали необходимую эффективность – это правильность монтажа и расположения на крыше, ведь от этого зависит срок окупаемости и рентабельность использования. Устанавливать их нужно согласно представленной ниже инструкции.

Существующие варианты крепления

Методов установки несколько, среди самых распространенных:

1. На крыше индивидуального дома, если скат ее не более 40⁰. Зачастую монтируется специальная конструкция из профилей, желательно на кронштейнах, чтобы была возможность смены угла. Если скат крыши больше 30⁰ крепить можно прямо по кровельному материалу.
2. Если крыша плоская или имеет минимальный угол, потребуется каркас из металла с наклонной поверхностью. В таком случае модули будут размещены под нужным углом.
3. На стене. Подобный вариант практикуется редко. Чтобы элементы закрепить надежно, требуется создать рамную конструкцию, наклон согласно рекомендациям установки должен соблюдаться.
4. На столбах (фермах). В данном случае монтаж производится на штанге, к которой крепится рама и сами панели. Практикуется этот метод в местностях, где часто идет снег и каждый день взбираться на крышу для очистки проблематично.
5. На балконе/лоджии. Модуль вполне можно смонтировать для квартиры. В таком случае часть энергии будет компенсироваться в платежках. Оптимальный способ – на крыше балкона или с внешней стороны конструкции лоджии.

Этапы монтажных работ

Этапы работ зависят от типа выбранного монтажа, при этом важно соблюдать рекомендации по размещению солнечных батарей. Алгоритм при условии расположения на крыше:

• Монтаж профилей, которые будут объединять в одну систему все панели.
• Закрепление батарей с помощью болтов и их подсоединение.

Прежде чем реализовывать этот способ нужно убедиться, что кровля выдержит нагрузку профилей и панелей.

Если выбран вариант с расположением на наземных фермах, то этапы монтажа такие:

1. Поиск необходимой по габаритам фермы. Удобнее всего использовать алюминиевые уголки, профиля и собрать самостоятельно.
2. Сборка каркаса – это не будет сложной задачей, как конструктор для взрослых. Чаще всего их делают квадратной формы.
3. Далее, нужно определить место для установки фермы, опять же с учетом рекомендаций.
4. Закрепление конструкции в земле и последующий крепеж самих панелей.

Схема подключения

Схема подключения всей системы предельно простая, если иметь минимальные навыки работы с электроприборами. Панели между собой соединяются последовательно или параллельно в зависимости от нужного напряжения. При этом используется пайка элементов и тщательная их изоляция.

Что касается стандартной схемы, то она параллельная. Ее компоненты:

1. Солнечные панели, собранные в одно целое, подключаются к системе управления уровнем заряда/разряда аккумуляторов.
2. Последняя, в свою очередь, имеет подключения – АКБ и инвертор. В аккумуляторах происходит накопление энергии, когда система не потребляет энергию из батарей, происходит их зарядка.
3. Далее, от системы управления идет провод к инвертору, который и выдает напряжение 220 В на приборы в доме.
4. Если имеются приборы, потребление которых 12 В, то на них может идти подача тока прямо из батарей.

Важно! Прежде чем подключать, следует создать чертеж схемы, которую предстоит реализовать

Схема сборки солнечной электросистемы

Подключение солнечных панелей осуществляется посредством задействования встроенных соединительных проводов сечением в 4 мм2. Лучше всего для этой цели подходят одножильные медные провода, изоляционная оплетка которых устойчива к ультрафиолетовому излучению.

В случае использования провода, изоляция которого не устойчива к воздействию УФ-лучей, его наружную прокладку рекомендуется выполнять гофрорукаве.

Конец каждого провода соединен с разъемом стандарта МС4 посредством пайки или обжима, благодаря чему обеспечивается герметичное соединение

Независимо от выбранной схемы перед подключением солнечных панелей в обязательном порядке необходимо проверить правильность электромонтажа.

При подключении панелей не рекомендуется превышать технические требования по допустимому току и максимальному напряжению других устройств

Важно придерживаться указанных производителем технических требований контроллера заряда и инвертора

Стандартная схема сборки самой простой солнечной электростанции выглядит следующим образом.

Схема подключения панелей к аккумулятору, инвертору и контроллеру имеет простое исполнение, а потому особых сложностей в подключении не вызывает

Чтобы избежать поломки контроллера, при подключении элементов системы важно соблюдать последовательность. Монтажные работы выполняют в несколько этапов:. Монтажные работы выполняют в несколько этапов:

Монтажные работы выполняют в несколько этапов:

1. Аккумулятор подключают к контроллеру, задействуя для этого соответствующие разъемы и не забывая соблюдать полярность.
2. К контроллеру через разъемы при соблюдении все той же полярности присоединяют солнечную батарею.
3. К разъемам контроллера подключают нагрузку в 12 В.
4. Если необходимо преобразовать электрическое напряжение с 12 до 220 В, то в схему включают инвертор. Его подключают только к аккумулятору и ни в коем случае не напрямую к контроллеру.
5. К свободному выходу инвертора подключают электроприборы, рассчитанные на напряжение в 220 В.

Выполнив соединение, нужно проверить полярность и измерить напряжение холостого хода панелей. Если показатель отличается от паспортного значения – соединение выполнено неправильно.

Для подключения устройства к системе нет необходимости вскрывать распаечную монтажную коробку – все соединительные разъемы расположены в доступности

На завершающем этапе солнечную батарею необходимо заземлить. Чтобы минимизировать вероятность короткого замыкания, в местах соединения между аккумулятором, инвертором и контроллером устанавливают предохранители.

Энергия солнечных электростанций найдет применение в питании маломощных бытовых приборов и в зарядке аккумуляторов мобильной техники:

Галерея изображений

Фото из

Энергосберегающие светильники в интерьере

Уличное освещение на солнечных батареях

Обеспечение работы ж/к телевизора

Зарядка аккумуляторов мобильных устройств

Желающим соорудить солнечную батарею собственноручно поможет информация, приведенная в следующей статье.

Разновидности солнечных батарей

Все солнечные панели могут быть кремниевыми или пленочными. Панели, основой для которых служит кремний, разделяются на типы:

• поликристаллические;
• монокристаллические;
• аморфные.

Поликристаллическая солнечна батарея представляет собой квадратное устройство темно-синего цвета. Ее поверхность имеет вкрапления неоднородных кристаллов кремния. Несмотря на низкий КПД 18%, данное устройство обладает возможностью вырабатывать ток во время пасмурной погоды, что делает их незаменимыми в местностях, где преобладает рассеянный солнечный свет.

Монокристаллические преобразователи солнечной энергии представлены черными панелями со скошенными углами, для которых используется чистый кремний. Все ячейки устройства направлены в одну сторону, что позволяет получить максимальный КПД 25%. Недостатком таких батарей является то, что их лицевая сторона всегда должна быть обращена к солнцу. Если оно не успело взойти, спряталось за тучами и опустилось за горизонт, солнечные панели будут производить ток слабой мощности. Это самый дорогостоящий, но и обеспечивающий максимальную производительность, тип устройства.

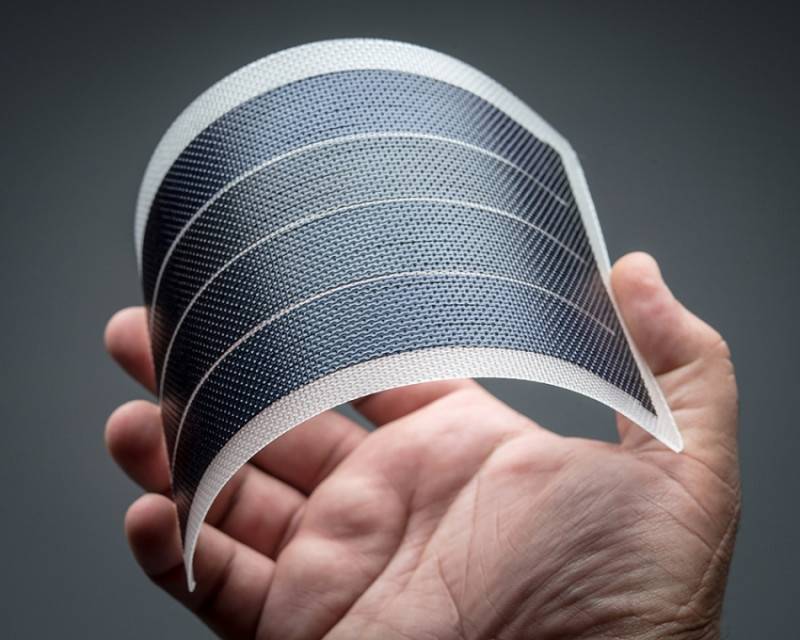

Гибкая солнечная панель удобна в работе — ее легко можно прикрепить на неровные участки крыши

Каждая аморфная батарея состоит из множества тончайших слоев кремния, которые получаются путем напыления мельчайших частиц материала на стекло, пластмассу или фольгу. Такие слои достаточно быстро выгорают, что уже через полгода приводит к падению эффективности работы устройства на 15-20%. КПД таких преобразователей составляет всего 6%. Они являются самыми дешевыми и способны работать даже в пасмурную погоду. Однако максимальный срок их службы составляет 2 года.

В основе пленочных батарей лежит не твердая подложка из металла или стекла, а полимерная пленка. Поэтому они выпускаются в рулонах, что позволяет расстелить батареи на больших площадях. Благодаря своей конструкции, их можно разрезать на различные по форме и размеру части, разместить солнечные батареи на крышу дома с плавными изгибами. Они компактные и легкие. Рулонная панель обойдется значительно дешевле, чем кремниевая, для изготовления которой используется дорогостоящий материал. Однако такие модели менее мощные. Приобрести их сегодня достаточно непросто, поскольку производство только развивается.

Все солнечные батареи, независимо от типа устройства, оснащаются контроллерами, которые следят за степенью заряда панели. Они перераспределяют полученную энергию, направляя ее к источнику потребления напрямую или сохраняя в аккумуляторе.

Устанавливать стационарные солнечные панели стоит только с солнечной стороны дома

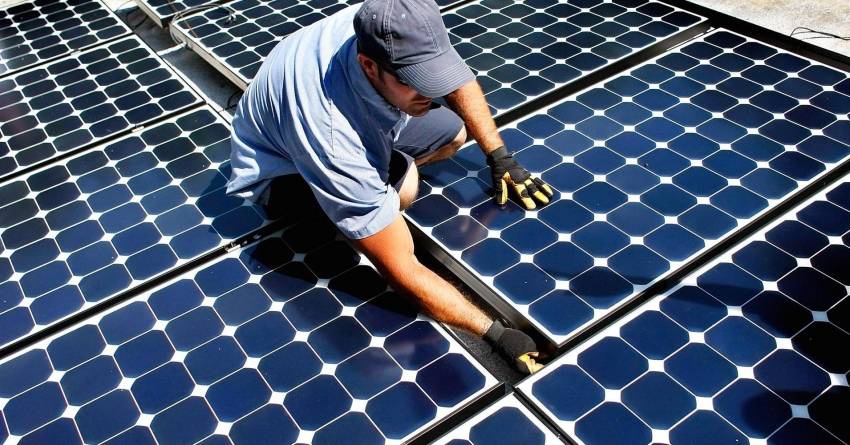

Этапы установки солнечных батарей

После того, как вы заготовили все необходимое для домашней электростанции, подобрали место и составили схему расположения панелей, переходите непосредственно к установке. Для этого:

Соберите каркас – для этого подойдут любые прочные материалы (сталь, алюминий или дерево). Желательно использовать долговечные варианты, так как электростанция прослужит вам не один год.Рис. 9: Соберите каркас

В зависимости от места установки их можно изготавливать и собирать отдельно от монтажной площадки, но размеры должны учитывать габариты панелей заранее. Между крышей и батареей обязательно оставляйте воздушный зазор для вентиляции.

Если модули в панелях не спаяны между собой, обязательно произведите данную процедуру. Выполняйте ее крайне аккуратно, так как хрупкие детали можно легко повредить.Рис. 10: спаяйте модули

Если вы приобрели готовые панели, в которых ничего спаивать не нужно, сразу переходите к монтажу.

Установка готовых солнечных батарей не требует дополнительных манипуляций – главное надежно зафиксировать их на каркасе.Рис. 11: установите панели

Если вы собираете их из модулей, изготовьте основание из диэлектрического материала с отверстиями для вентиляции, установите клеевую основу и закройте герметичной прозрачной крышкой.

• Припаяйте соединительные провода – панели между собой могут соединяться как последовательно, так и параллельно, но главное, не забудьте установить запирающий диод в цепь питания каждой из них. Это предотвратит обратный разряд аккумулятора в цепь модуля после захода солнца.
• Подключите солнечную батарею к остальным элементам домашней электростанции.

Следует отметить, что положение солнца летом и зимой кардинально отличается, поэтому весьма эффективно выполнять регулировку угла наклона. Для этого можно предусмотреть соответствующий подвижный механизм в каркасе или опорном кронштейне.
