Как подключить проходной выключатель: видео схемы подключения поможет сделать все работы своими силами
Бывает достаточно сложно, даже при наличии схемы, произвести установку проходного выключателя при отсутствии профильного образования. В таком случае на помощь могут прийти мастер-классы, записанные на видео. В них подробно рассказывается, как подключить проходной выключатель, и в какой последовательности следует выполнять работу.
Прежде чем приступить к просмотру, следует определиться с типом выбранного устройства. Порядок подключения перекрестного выключателя будет иметь ряд существенных отличий, с которыми стоит ознакомиться заранее.
Если речь идет о проходном выключателе, схема подключения на 2 точки является наиболее простым вариантом. Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. В противном случае речь будет идти об обычном выключателе.
При установке двухклавишного проходного выключателя схема подключения с двух мест может быть реализована для двух нагрузок. Это достаточно удобно, если комната имеет большую длину, и надо предусмотреть установку нескольких светильников для более равномерного освещения окружающего пространства. В этом случае можно будет регулировать интенсивность освещения помещения, решая, сколько светильников будет включено в определенный момент времени.
Схема с двумя проходными выключателями, допускающее управление двумя нагрузками
Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео:
Watch this video on YouTube
Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей. Следуя рекомендациям специалиста, можно качественно и с минимальными затратами выполнить необходимый объем работ.
Схема подключения проходного выключателя с 3х мест: подробное видео выполнения работ
Схему подключения проходного выключателя на 3 точки можно назвать условным. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. Как правило, монтажные работы не вызывают особых трудностей. Перекрестное устройство подсоединяется между проходными.
Более подробно со схемой подключения проходных выключателей из 3 мест можно ознакомиться, просмотрев следующее видео:
Watch this video on YouTube
Подробная инструкция позволит разобраться с порядком выполнения работ, а также позволит узнать, какой инструмент понадобиться для монтажа.
Watch this video on YouTube
Схема подключения проходного выключателя с 4х мест: актуальная информация
Если площадь помещения достаточно большая, двух – трех выключателей может оказаться недостаточно. Придется каждый раз преодолевать большое расстояние, чтобы включить или отключить освещение. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. В этом случае в систему дополнительно вводятся два перекрестных устройства.
Схема подключения лампы к четырем выключателям
Схема подключение на четыре точки будет актуальна для многоэтажного строения. В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.
Watch this video on YouTube
Недостатки
1
Если у вас перегорела лампочка и ее нужно заменить, при такой схеме не сразу можно понять, свет включен или выключен.
Будет неприятно, когда при замене, лампа просто может взорвать перед глазами. В этом случае самый простой и надежный способ отключить автомат освещения в щитке.
2
И чем больше у вас светоточек, тем большее их количество будет в распредкоробках. Подключение кабеля напрямую по схемам без распаечных коробок уменьшает количество соединений, но в разы может увеличить либо расход кабеля, либо количество его жил.
Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. Лучший вариант здесь, применение импульсных реле.

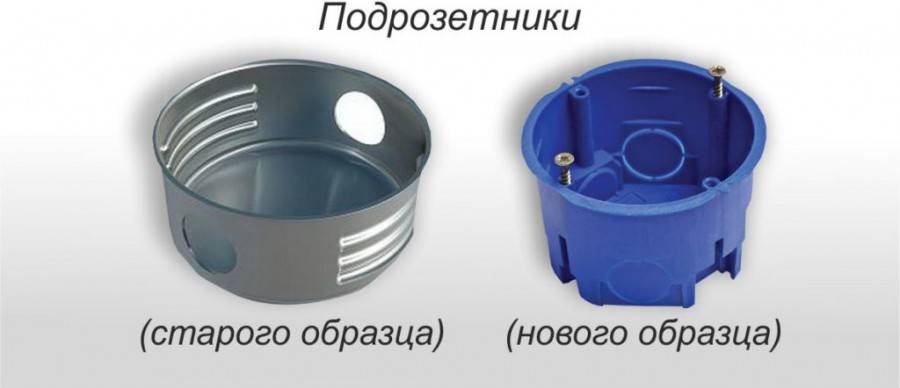

Установка подрозетника
На данном этапе порядок и технология действий для каждого типа стен будет различаться.

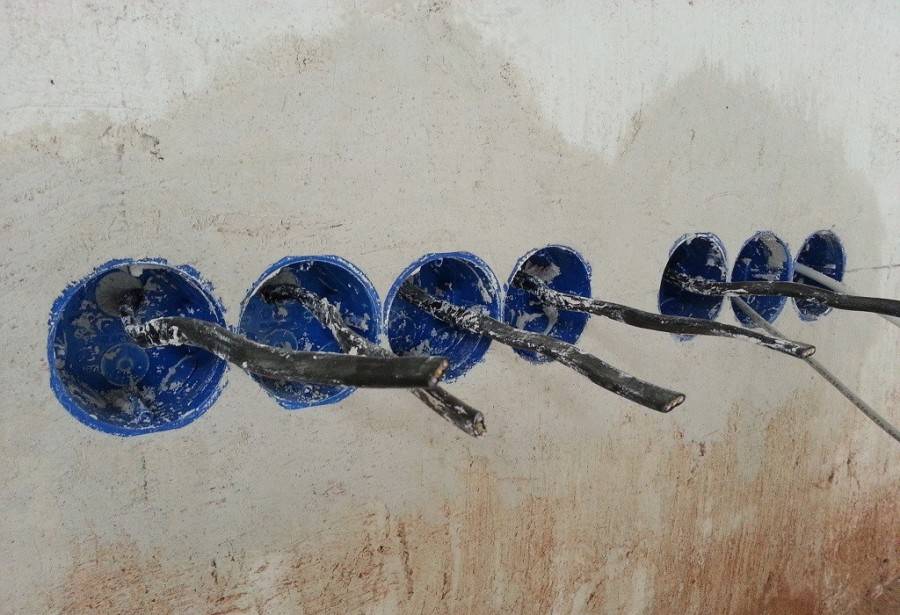

При установке в бетоне и кирпиче необходимо предпринять следующее:
- Наметить на поверхности стены контур будущей проводки в соответствии с запланированной ранее схемой.
- Определить место нахождения розетки или выключателя, отметить участок “крестиком”.
- Приложить к “крестику” купленный подрозетник (так, чтобы отметка находилась строго по центру) и обвести контур.
- Просверлить штробу, где глубиной сверления отверстия для подрозетника будет сумма высоты стакана и запаса в 5 мм.
- Вычистить полученное отверстие, примерить подрозетник.
- Вывести жилы внутрь просверленного круга, также сделать отверстие в задней стенке подрозетника и вытянуть через него жилы.

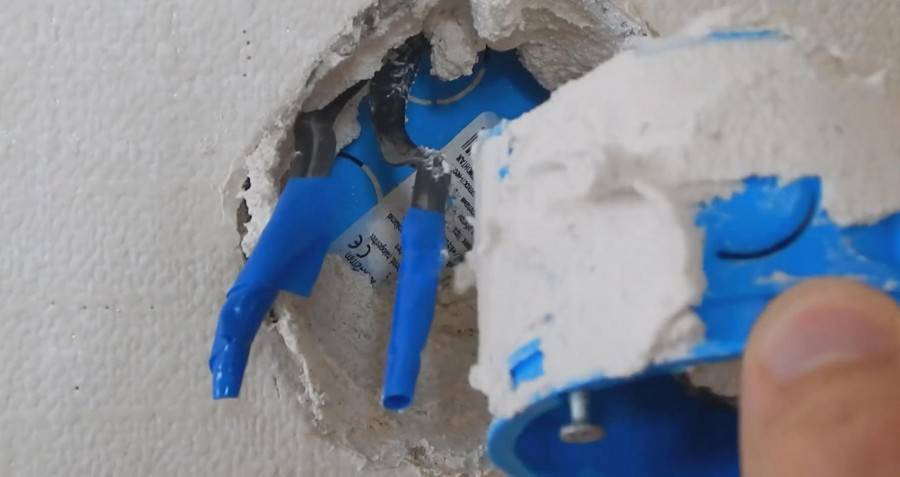

- Смочить отверстие, нанести тонкий слой шпаклевки и аккуратно поместите стакан.
- Выровнять поверхность, убрать излишки, дождаться высыхания.

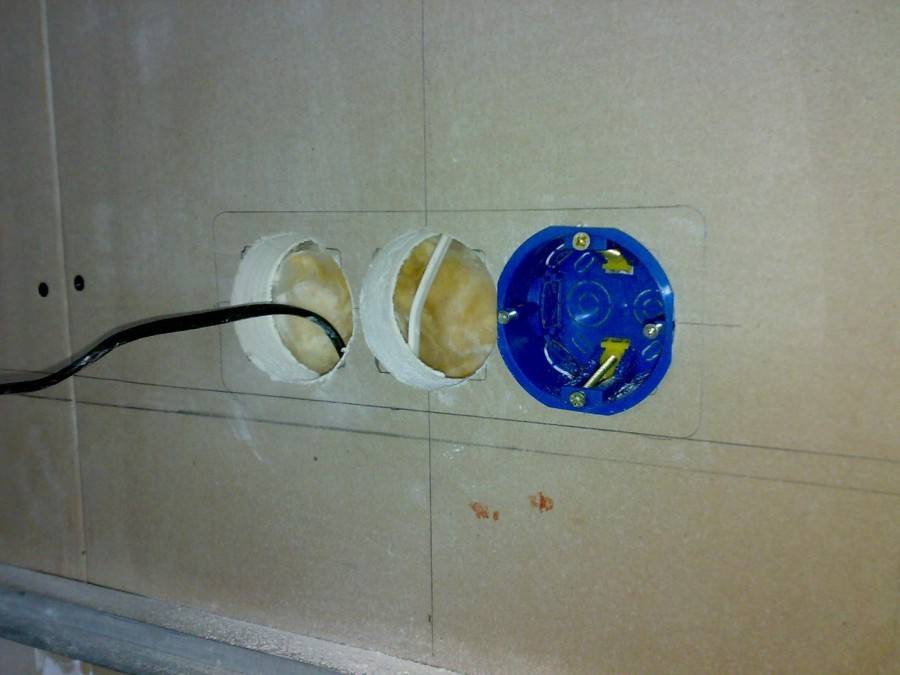

В гипсокартоне установить подрозетник несколько легче:
- Нанести разметку, отметить контур подрозетника.
- Вырезать подходящее по размеру отверстие.
- Сделать в стакане дырку под провода, вытянуть их наружу.
- Вставить подрозетник в штробу.
- Закрутить винты, расположенные по бокам корпуса, пока стакан не сядет плотно.
Монтаж подрозетной коробки в стене из дерева считается небезопасным даже с применением металлической защиты. Если все же Вы решили делать скрытую проводку, то просверлите подходящие по размеру штробы, выведите проводку наружу и установите металлические стаканы.
Как избежать 5 ошибок при монтаже
Есть ошибки, которые совершают неопытные электромонтёры при прокладке и подключении проводов:
- К первому переключателю подключается нулевой провод. Перед подключением следует тестером найти фазный провод.
- Вместо проходного устанавливается промежуточный переключатель с двумя перекидными контактами и перемычками. Это допустимый вариант, но такие устройства дороже.
- Использование вместо специальных обычных выключателей. Такая схема работать не будет. Необходимо взять нужные устройства.
- Неправильное подключение проводов. Перед началом работ нарисовать схему подключения и пометить провода.
- Зачистить концы проводов недостаточной длины. Такие концы плохо держатся и выпадают из клеммы. Их следует зачищать на длину 8мм.
Схема подключения выключателя в распределительной коробке
Посмотрите на рисунке на схему управления светом при помощи проходных и перекрёстных переключателей. Он производится следующим образом: На требуемые места установить перекидные коммутирующие конструкции Вывести от них кабели трехжильные Монтировать электросветильник, или несколько, заведенные в параллельное соединение Вывести от него них двужильный кабель Установить соединительную коробку.
Схема проста, и для ее создания не нужно иметь особых навыков или знаний. Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно. РФ domikelectrica.
На любое, до В. Особенности переключателей перекрестного типа исполнения: Для их подключения используются исключительно четырехжильные провода. Конструкция простого выключателя с одной клавишей: 1 — клавиша, с помощью которой механизм водится в действие; 2 — декоративная рамка; 3 — рабочая часть, в которой заключен электрический механизм Выключатели устанавливают во всех помещениях, где присутствуют какие-либо приборы освещения, не оснащенные кабелем питания например, для торшеров или настольных ламп он не нужен.
При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора. Открытый или закрытый способ монтажа кабеля принципиально на расстановку элементов схемы не влияет. И этот прибор каждым нажатием клавиши переключает их накрест.
Конструкция
Проходных переключателя всегда нужно только два: в начале и конце цепочки. Снимаем изоляцию с кабеля идущего к включателю и зачищаем концы проводов на мм. Бывают случаи, когда в спальне включено малое освещение — ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Фото — схема управления светом из трех мест Встроенные используются для монтажа в стены.
Заводим провода в выключатель. В одном из положений переключения он замыкает первый, а в другом — последующий контакт. Для решения этой проблемы используются проходные и перекрёстные выключатели. Одна группа точечных светильников или лампочек в люстре управляется одной клавишей, вторая группа — другой. Они состоят из 4 основных частей: рабочего узла металлическая основа с контактами и кнопочным приводом ; крепежа лапок или усиков из металла, соединенных с металлической пластиной ; декоративного оформления панели или рамки ; динамической части — пластиковой клавиши.
Собираем выключатель. Подключение этих устройств похоже на подключение аппаратов других заводов. К двухклавишным прокладывается 5 к первому проходному, 8 к промежуточным и 6 ко второму проходному.
Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода. Есть выключатели с подсветкой и без. После подключения проводов к механизму выключателя вставляем рабочий блок в монтажную коробку, надеваем сверху корпус, фиксируем клавишу Все элементы схемы подключили, осталось соединить провода в распределительной коробке. Двухклавишные выключатели требуют внимательного обращения. Схема подключения проходных выключателей из 3-х мест. Как подключить проходной выключатель
Как работает 2х клавишный ПВ
Одно дело, когда между распределительными коробками кусок четырехжильного кабеля, другое дело, когда от переключателя до переключателя тянется шести жильный, затем четырехжильный к светильникам, затем делится на два трехжильных… Мрак одним словом. Вам нужен будет тестер или мультиметр.
Помните, я говорил, что в переключателях контакты между собой никак не связаны.
При этом они управляют освещением из разных мест.
Теперь осталось проверить который. Соответственно, смотрим две схемы и выбираем, которая понравится больше. Схема управления двумя светильниками из трех мест Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Более подробно о монтаже электропроводки читайте в отдельной статье.
Статья по теме: Энергетики паспорт
Схема соединения четырех проходных выключателей для управления одним светильником По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Собрав всю схему, необходимо ее проверить перед подачей напряжения.
Для бытовых условий обычно применяют токопроводящие жилы 1. Управление несколькими светильниками из нескольких мест Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.
Следующим этапом необходимо проделать штробу, соединяющую оба прибора. Принцип подключения двухклавишных проходных выключателей Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. Нажимаем один из выключателей, одна из цепей соединяется и лампочка загорается.
Стандартный вариант установки в 2-х точках Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Как подключить проходной выключатель Схема подключения
Функции перекрестного переключателя
Для создания множества точек контроля возможностей проходных переключателей недостаточно. Понадобится включить в схему подключения перекрестный выключатель. Переключатель включают в разрыв двухжильного проводника — между проходными устройствами.
Схема подключения двух проходных переключателей и одного перекрестного изображена на рисунке ниже.
Все контакты находятся в замкнутом состоянии. Ток течет по проводникам (указаны красным цветом). При нажатии на кнопку любого из трех выключателей происходит размыкание цепочки. Нажатие на клавишу другого устройства приводит к замыканию цепи и протеканию электричества по голубым проводам.
Для четырех точек управления используется схема, показанная на рисунке ниже. В схеме задействованы два проходных и два перекрестных переключателя.
Для управления светом подходят не только клавиши, но и датчики движения или хлопков. Однако подобные устройства при всем их удобстве не лишены недостатков:
- высокие цены;
- не слишком высокая надежность;
- ложные срабатывания.
Проходные выключатели
Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель.
Схема подключения проходных выключателей для независимого управления освещением из двух точек
Нулевой провод подсоединяется непосредственно к осветительному прибору, фазный — через два выключателя, соединённых между собой двухжильным проводом.
Если на выключателях ПВ1 и ПВ2 замкнуты контакты 1 и 3, то цепь замкнута и по лампочке протекает ток. Чтобы разомкнуть цепь, нужно нажать на клавишу любого переключателя, например, ПВ1, при этом в нём замкнутыми окажутся контакты 1 и 2. Нажав на клавишу выключателя ПВ2, цепь замкнётся. Таким образом, включать и выключать светильник можно независимо из двух удалённых мест.
Особенности установки двухклавишного переключателя
Двухклавишный перекрёстный или же промежуточный выключатель даёт возможность управлять отдельно двумя группами светильников или же каких-либо источников света. Особенность схемы подключения заключается в том что он устанавливается только в схеме с проходными элементами, имеющими тоже две клавиши для включения и отключения нагрузки.
Схема подключения промежуточного переключателя с двумя клавишами:
Конструкция перекрёстного выключателя с двумя клавишами имеет четыре входа и четыре выхода, по большому это два одноклавишных коммутационных устройства в одном корпусе. Поэтому выбор сечения проводника и принципы монтажа идентичны. Нужно отметить, что применяются такие устройства крайне редко, чаще всего пользователям необходимо осветить длинные коридоры или же лестницы и управлять одним светильником или же одной группой осветительных приборов, а для этого достаточно 1 перекрёстный и 2 проходных выключателя оснащённые одной единственной клавишей.
Монтажные особенности и включение в цепь
Монтируют коммутаторы инверсионного действия с применением стандартных способов и методов, используемых в строительстве либо в электрохозяйстве. Предварительно намечается удобное месторасположение прибора.
Затем с учётом выбранной точки монтажа и привязки к общей электрической схеме вычерчивают монтажную схему для промежуточного выключателя и работающих с ним в паре проходных коммутаторов.
В рамках процедуры разработки проекта определяется способ прокладки проводников – поверхностный или внутренний.
С с учётом выбранного способа подготавливается инсталляционная инфраструктура (штробы, лунки, крепёжные пробки, распределительные коробки).
На готовой инфраструктуре тянут линии электропроводки, разводят провода в распредкоробках, выводят по схеме концы непосредственно на подключение к проходным и промежуточным приборам коммутации.
Вариант #1 — нюансы подключения промежуточного прибора
Выведенные из распределительной коробки под соединение с промежуточным выключателем концы проводников (в общей сложности 4) необходимо подготовить. В частности, снимается изоляция на участке от конца вдоль провода примерно на длину 10-12 мм.
Кстати, многие фирменные выключатели имеют на шасси специальный маркер, по которому легко отмерить нужную величину длины зачистки изоляции.
Теперь необходимо определить два проводника, исходящих от первого проходного выключателя, установленного в схеме. Обычно все проводники маркируются для удобства определения ещё на стадии разводки цепей.
Эти два провода подключают на двух входных клеммах (в данном случае пружинного типа) устройства промежуточной коммутации. Оставшиеся два разводятся по выходным клеммам.
Подготовленное таким образом шасси требуется поставить по месту – инсталлировать внутри строительного подрозетника (для внутреннего монтажа) или закрепить непосредственно на поверхности стены (внешний накладной монтаж).
При условиях внутренней инсталляции шасси обычно фиксируется скобами-распорками или прямым винтовым крепежом. При накладном монтаже выключателей традиционно применяется прямое крепление винтами. Дальше на шасси ставится рамка и на рычаг управления выключателя одевается клавиша-крышка.
Вариант #2 — схемные решения на несколько приборов
Переключатели промежуточной инсталляции являются неотъемлемой составляющей схемных решений, где реализуется принцип управления более чем из трёх удалённых одна от другой точек.
Теоретически таких точек управления источниками искусственного света может быть множество. Однако практически реализуются варианты на три-четыре, максимум на пять позиций. Так как с каждым новым вводом прибора усложняется общая схема разводки.
Для примера можно рассмотреть четырёхпозиционную разводку, когда из основных комплектующих применяются два проходных и два реверсивных устройства коммутации. В такой схеме фазный провод подводят на подвижный контакт проходного коммутатора.
Когда в сеть подаётся ток, он проходит через замкнутую контактную группу устройства проходного типа и подаётся на подвижный контакт одного из двух перекрёстных переключателей.
Далее с выходной клеммы реверсивного прибора ток следует на второй такой же переключатель – на его подвижную контактную группу и через выходную клемму поступает на постоянный контактор второго проходного выключателя.
Если перекидной коммутатор этого выключателя замыкает цепь, с его выхода ток приходит на световой прибор. Через нить накала светильника общая цепь замыкается на нулевую шину. Лампы светильника горят. Теперь если ради эксперимента (и на практике тоже) поочерёдно установить любой из приборов в состояние «отключено», лампы светильника погасятся в каждом из четырёх случаев.
Но если выключить одновременно все четыре, эта своеобразная коммуникационная группа попросту переключится на другую линию коммутации и лампы светильника останутся под током – будут продолжать гореть.
Эксперимент с реверсивными приборами наглядно показывает функциональность схемы перекрестного четырёхпозиционного коммутатора. В любой из четырёх позиций доступно управление световым прибором.
Как отличить перекрестный переключатель от проходного?
Довольно часто, приходя в магазин электрооборудования с желанием купить переключатели часть из которых проходные, а часть перекрестные и не получив квалифицированной помощи, наши читатели сталкиваются с проблемой, как отличить между собой перекрестный переключатель и проходной?
Действительно, внешне они идентичны, более того, точно так же выглядит обычный одноклавишный выключатель, поэтому ошибиться очень легко.
Основная отличительная особенность перекрестного переключателя, на которую и нужно обращать внимание при покупке, связана со схемой его подключения – это количество подсоединяемых проводов и соответственно клемм для них на механизме
Запомните, для работы одноклавишного перекрестного переключателя требуется ЧЕТЫРЕ провода , для проходного переключателя – ТРИ , а обычного выключателя ДВА . В случае с двухклавишными устройствами (и да, двухклавишные перекрестные переключатели так же встречаются), количество подключаемых проводов соответственно увеличивается вдвое, для каждого случая.
Обычно, на обратной стороне перекрестного переключателя, рядом с клеммами для подключения проводов, нанесены следующие обозначения:
В данном случае, в качестве примера, использован перекрестный переключатель ABB Busch-Jaeger серии Basic55 . Как видите, у него четыре пружинных зажима для подключения проводов. Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя.
На схеме указаны также два проходных переключателя, без них тяжело разобраться в принципе работы перекрестного выключателя, так как он используется обычно как минимум третьим в схеме и без двух проходных не применяется.
Теперь, я думаю, вам становятся понятны обозначения, нанесенные на его тыльной стороне, рассмотренные в начале статьи. Две стрелки, направленные внутрь промежуточного выключателя (две верхние) показывают клеммы для пары проводников идущие с первого проходного переключателя
а к клеммам со стрелками, указывающими наружу, подключаются провода, идущие на второй, конечный проходной переключатель.
Соответственно подключение проводов к перекрестному переключателю необходимо выполнять именно в этом порядке – две жилы, идущие от одного проходного переключателя в схеме в одну пару клемм, а две другие жилы, идущие ко второму проходному переключателю в схеме, ко второй паре клемм.
Таким образом, промежуточный переключатель имеет два основных режима работы .
Первый: Когда сигнал, идущий между проходными переключателями не изменяется. Можно считать, что провода неразрывны, это равносильно схеме просто из двух проходных переключателей. Условно это выглядит так:
Второй: Когда сигнал перенаправляется, провода, идущие к конечному проходному переключателю, меняются местами между собой, иными словами перекрещиваются с проводниками приходящими от первого проходного переключателя. Условно это выглядит так:
Эти изображения наглядно иллюстрируют схему работы перекрестного выключателя, теперь, я думаю понятно, как он действует и почему он так называется.
Подробная пошаговая инструкция по подключению и установке перекрестного переключателя описана ЗДЕСЬ .
Итак, подведем итоги:
1. Решив сделать у себя дома систему переключателей в которой управление освещением осуществляется из трех и более мест, необходимо включать в схему перекрестные переключатели, располагая их между двумя проходными.
Если в системе два перекрёстных выключателя (а это соответственно четыре места управления светом), то они соединяются по тому же принципу, последовательно: от первого проходного выключателя две жилы к первому перекрестному, дальше две жилы ко второму перекрестному, а уж от него две к конечному проходному.
Подробнее схема управления светом, состоящая из четырех переключателей представлена на изображении ниже.
3
Подключение проводов к перекрестному переключателю осуществляется в следующем порядке: две жилы от первого проходного переключателя в первую пару клемм, а два провода, по схеме выходящих дальше (неважно на следующий перекрестный переключатель или на последний проходной), подключается ко второй паре клемм
4. Чтобы при покупке отличить перекрестный переключатель от проходного, необходимо смотреть на схему подключения указанную обычно с тыльной стороны, а также на количество подключаемых к устройству проводов и клемм для них, у перекрестного выключателя их ЧЕТЫРЕ, а у проходного ТРИ.
Это основная информация, которую необходимо знать, чтобы правильно подсоединить перекрестный переключатель, схема подключения которого, оказывается не такая уж и сложная, если разобраться в принципе его работы.
Формат работы перекрёстного коммутационного аппарата
Перекрёстный выключатель способен функционировать только в связке с двумя проходными. Этот коммутационный аппарат выполняет задачу переключателя линий, то есть попеременно отключает одну цепь и включает другую.
Одну лампу можно включать и выключать из трёх мест
Особенности монтажа нестандартных выключателей
Установка перекрёстных коммутационных аппаратов осуществляется по правилам:
- подключение выполняют с помощью проводов с четырьмя или (в исключительных ситуациях) с двумя жилами, которые хорошо оплетены изоляционным материалом;
- переключатель с одной или несколькими клавишами монтируют лишь при необходимости иметь аппарат, способный гасить свет и в конце, и в начале длинной комнаты;
- к монтажу перекрёстного выключателя приступают в тот момент, когда по дому прокладывают провода, которых должно быть много, ведь система требует подсоединения нескольких контактов.
Последний пункт считается недостатком перекрёстного выключателя: большое количество проводов может стать причиной пожара. Но такой коммутационный аппарат отличается неоспоримым достоинством — долгим сроком службы, что обусловлено высокой износостойкостью. Поскольку контакты перекрёстных выключателей замыкаются с большой частотой, чего нельзя сказать о соединениях обычных или проходных аппаратов, их перемычки создают из материала, который отлично противостоит коррозии. Обычно в качестве этого сырья берут легированную сталь или медь. Перемычки перекрёстных выключателей обязательно покрывают защитной оболочкой, не позволяющей оседать конденсату и пыли.
Проходные выключатели
Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель.
Схема подключения проходных выключателей для независимого управления освещением из двух точек
Нулевой провод подсоединяется непосредственно к осветительному прибору, фазный — через два выключателя, соединённых между собой двухжильным проводом.
Если на выключателях ПВ1 и ПВ2 замкнуты контакты 1 и 3, то цепь замкнута и по лампочке протекает ток. Чтобы разомкнуть цепь, нужно нажать на клавишу любого переключателя, например, ПВ1, при этом в нём замкнутыми окажутся контакты 1 и 2. Нажав на клавишу выключателя ПВ2, цепь замкнётся. Таким образом, включать и выключать светильник можно независимо из двух удалённых мест.
Характеристики перекрёстных выключателей
Предназначенные для бытовой эксплуатации коммутационные устройства обладают такими характеристиками:
- Напряжение в сети – 220 В;
- Максимальная сила тока – 10 А;
- Корпус – пластик, термопласт или поликарбонат;
- Класс защиты – от IPx0 до IPx8.
Степень защиты разных классов:
- IPx0 – без защиты;
- IPx1 – частицы до 50 мм, вертикальные капли;
- IPx2 – частицы до 12,5 мм, капли под углом 15° от вертикали;
- IPx3 – частицы до 2,5 мм, брызги под углом 60°С от вертикали;
- IPx4 – частицы до 1 мм, брызги любого направления;
- IPx5 – частично пыль, струя воды небольшого напора;
- IPx6 – полностью пыль, поток воды высокого давления;
- IPx7 – полностью пыль, кратковременное погружение до 1 мм;
- IPx8 – полностью пыль, полное длительное погружение.
Электрическая схема прибора
Если рассматривать схемотехнику приборов перекрёстной коммутации, следует отметить наличие разных конструкций приборов с точки зрения числа контактных групп. Простые и часто используемые приборы (одноклавишные) имеют 2 плавающих (подвижных) контакта и 4 стабильных (неподвижных) контакта.
Схемная конфигурация переключателя с двумя клавишами. Производители, как правило, наносят схематику коммутации непосредственно на задней стенке пластикового основания прибора. Пользователю остаётся только сделать всё по схеме
Более сложное исполнение перекрестных электрических выключателей (двух-трёхклавишные конструкции) отмечается уже числом коммуникационных групп до 4-6 подвижных и до 8-12 неподвижных контактов.
Отличительной особенностью этого типа приборов является их «зависимая» инсталляция. Другими словами, конструкции выключателей с перекрёстной функциональностью не устанавливаются без пары обычных коммутаторов.
Именно поэтому, выбирая устройство промежуточного действия, следует обращать внимание на число рабочих контактов. Для промежуточных коммутаторов число рабочих клемм всегда не менее четырех. Клеммник выключателя, но уже не из группы тех приборов, которые предназначены под коммутацию в режиме реверсивного переключения
Это внешний вид задней стенки проходного выключателя, где не более 3 рабочих контактов
Клеммник выключателя, но уже не из группы тех приборов, которые предназначены под коммутацию в режиме реверсивного переключения. Это внешний вид задней стенки проходного выключателя, где не более 3 рабочих контактов
Благодаря применению подобных приборов появляется возможность создавать более гибкие и удобные в плане эксплуатации схемы управления световыми приборами. Особенно актуальной видится практика применения перекрёстных устройств в составе инфраструктуры промышленных предприятий.
