Ремонт водяного узла газовой колонки: устройство узла, основные поломки и подробный инструктаж по ремонту

Разбор

Даже если ваша колонка исправна и не проявила пока ни одну из вышеперечисленных неполадок, вам следует заботиться о ее состоянии. Газовые колонки требуют, как и любое часто эксплуатируемое устройство, ухода и бережного отношения. А это значит, что периодически их необходимо чистить и промывать от собравшейся пыли, грязи, жира. И первое, что вам потребуется в этом случае сделать, – это разобрать газовую колонку. Для этого потребуется выполнить ряд последовательных действий.

Любое действие, связанное с ремонтом или чисткой колонки, требует обязательного отключения воды и перекрытия крана подачи газа.

• Первое действие после перекрытия соответствующих кранов обусловлено необходимостью снять кожух с газовой колонки. Для этого следует в нижней части конструкции в зоне входа труб найти два самореза, расположенных в левом и правом углах задней стенки, и открутить их при помощи крестовидной отвертки.
• Кожух нужно подтянуть на себя так, чтобы две ручки (левая – для пьезоэлектрического поджига и правая – для регулировки подачи газа) утонули в его корпусе. Таким образом, на момент, когда они уже не будут препятствовать движению кожуха и цепляться за него, нужно сдвинуть его аккуратно вверх. Верхними прорезями он подастся за пределы зацепов, которые расположены на самом основании колонки, после чего абсолютно легко снимется с установки.
• Сняв кожух с установки, вы откроете своему взору «нутро» строения газовой колонки. И это «нутро», вероятнее всего, будет покрыто клубами пыли, копоти и грязи. Воспользуйтесь крупной щеткой с длинным ворсом для сметания загрязнений с деталей колонки. Но если вы хотите заняться более глобальной прочисткой внутренних составляющих колонки, вам потребуется их частичный демонтаж.

Снятие кожуха является не только одной из первых задач, которую следует выполнить перед тем, как почистить газовую колонку в домашних условиях. Это также первый шаг к тому, чтобы оценить степень возникшей неисправности и перейти к посильным ремонтным работам. И каждый последующий шаг в ремонте газовой колонки – это определенный перечень последовательных действий, ход которых будет зависеть конкретно от вида неисправности.

Как включить газовую колонку и отрегулировать температуру и давление

Перед включением газовой колонки производятся начальные настройки, чтобы оптимизировать нагрев воды, потребление газа и производительность системы для пользователя. А также регулировка может понадобиться после ремонта или при утере настроек по какой-то причине.

Расход воды

Номинальные параметры расхода воды указываются производителем в паспорте на колонку. Например, чтобы установить значение 10 л / мин, необходимо открыть кран горячей воды, установить ручку регулировки на этот индикатор и затем закрыть смеситель.

Расход газа

Для начала установите ручку подачи топлива на минимальный уровень, после подключения оборудования к электросети или вставки аккумуляторов откройте газовый кран на магистральной трубе. Затем откройте смеситель с горячей водой, колонка автоматически включится и начнет нагревать воду. Затем установите регулятор топлива на уровень, при котором вода будет нагреваться на 25 ° C выше отметки расхода на входе. Следует помнить, что для прогрева оборудования потребуется некоторое время.

Установка и регулировка водонагревателя

Как устранить течь?

Обнаружив причину возникновения течи, можно приступать к ее устранению. Дальнейшие наши действия будут зависеть от того, какая часть газовой колонки является источником протечки.

Протечка в радиаторе

О том, что в радиаторе имеется трещина или пробоина, сигнализирует наличие зеленых пятен на этой детали. Порядок работы по устранению протечки в радиаторе будет следующим:

• Перекрываем водопроводные трубы, чтобы в колонку не поступала вода. Отсоединяем от колонки шланги подачи воды. Сливаем из радиатора остатки воды. Чтобы удалить жидкость из змеевика, используем пылесос или насос.
• Вооружившись наждачкой, зачищаем поврежденные участки. Затем обрабатываем эти места обезжиривающим раствором и вытираем насухо.
• Берем паяльник с припоем, который можно использовать при температуре выше 180 градусов (мощность паяльника должна быть не меньше 100 Вт). Измельчаем кусочек канифоли или растираем в порошок пилюлю аспирина. Посыпаем этим составом рабочую поверхность.
• Нагрев паяльник до нужной температуры, наращиваем припой на высоту примерно 0.2 см.
• Повторяем данную процедуру для каждого сквозного повреждения.

Александр Герасимов в своём видеоролике покажет и расскажет как правильно запаять радиатор газовой колонки самостоятельно.

Протечка в резьбовых соединениях

Довольно часто можно обнаружить протечку в резьбовых соединениях между частями газовой колонки

Обратите внимание на то, в какой трубе образовалась течь: по левой трубе обычно подается вода для нагрева, а по правой – газ. Как правило, вода начинает подтекать из трубы, если износилась уплотнительная прокладка

1. Первое, что нужно сделать – это заблокировать подачу воды.
2. Затем разбираем соединение, в котором обнаружена неполадка (используем для этой цели обычный гаечный ключ). Извлекаем износившуюся прокладку.
3. Соединительные элементы очищаем от загрязнений и обезжириваем.
4. Если повреждена резьба на гайке-«американке», ее следует заменить.
5. Затем устанавливаем новую резиновую прокладку и собираем соединение.

Протечка в трубках

Иногда протечка обнаруживается не в соединении трубок, а непосредственно в них самих. Специалисты советуют при обнаружении трещин и небольших пробоин в трубках использовать тот же способ, что и для устранения течи в радиаторе, то есть, паять. Однако при отсутствии должного ухода, не всегда удается вовремя обнаружить повреждение. Если вы спохватились слишком поздно, и трубка успела прогнить так, что не подлежит ремонту, придется ее заменить.

Те, кто столкнулся с подобной проблемой, говорят, что найти подходящую трубку очень трудно, даже в магазинах, специализирующихся на торговле газовым оборудованием. В качестве замены трубке можно использовать гофрированный шланг из нержавейки или гибкую подводку для воды.

Как правильно запаять трубку, не испортив её и продлив срок службы газовой колонке, можно посмотреть в видеоролике Владимира Пекаря, которое представлено ниже.

Возможные причины протечки

Вода из газовой колонки может появиться по нескольким причинам.

 Износ прокладки. Для повышения герметичности соединения между трубами и патрубками устанавливаются резиновые прокладки. При активной эксплуатации газовой колонки они могут порваться или протереться. Если человек заметил протечку в месте соединения труб, скорее всего ее причина кроется в вышедшей из строя прокладке.

Резиновая прокладка

 Вышел из строя радиатор. Одна из наиболее распространенных причин протечки. В этом случае капать будет из места соединения труб и радиатора. Здесь наблюдается резкий перепад температур. Из-за этого происходит износ самих труб. На них начинает появляться коррозия. Как результат – соединение теряет герметичность. Вода прорывается наружу.

Радиатор в газовой колонке

 Отсутствие технического обслуживания. Примерно раз в год газовое оборудование, установленное в квартире, должно проходить техническое обслуживание. Оно направлено в первую очередь на выявление возможных неисправностей и устранение их на ранних стадиях. Если ТО долго не проводится, это может привести к возникновению протечки.

ТО газового оборудования

Накипь на теплообменнике — что делать?

Не все жители загородных домов и городских квартир смогут похвастаться качеством водопроводной воды. Если составить рейтинг «Неисправности газовой колонки», то первое место в нем займет загрязнение теплообменника накипью вследствие слишком жесткой воды. Накипь образуется при нагревании воды свыше восьмидесяти градусов. Для борьбы с этим явлением можно прибегнуть к профилактике. Для этого всего лишь необходимо не использовать очень горячую воду. Ни для кого не секрет, что для того, чтобы помыться, будет достаточно нагреть воду до 45 градусов. Такой же температуры хватит и для мытья посуды, а с учетом того, что современные моечные средства справляются со своей задачей и в холодной воде, и того меньше. Для того чтобы постирать одежду, достаточно будет температуры примерно шестьдесят градусов.

Способствует появлению накипи и тот факт, что для удобства многие не отключают запал газовой колонки. Из-за этого температура в теплообменнике может подняться до значений, превышающих порог образования накипи. Поэтому необходимо выключать запал, если работа подогревателя в данный момент не нужна, и включать его, когда существует такая потребность. Также специалисты не советуют лезть в настройки автоматики в случае плохого напора воды. Для решения этой проблемы рекомендуют покупку повысительного насоса.

В тех случаях, когда профилактические действия уже неактуальны, так как поломка произошла, для того чтобы выполнить ремонт газовых колонок «Нева» (или каких-либо зарубежных марок — не суть важно), необходимо осуществить чистку теплообменника. Первым делом следует удостовериться, что это именно засор. Симптомы следующие: недостаточный напор горячей воды, агрегат выключается сразу после включения или же вовсе не включается

Симптомы следующие: недостаточный напор горячей воды, агрегат выключается сразу после включения или же вовсе не включается.

Для того чтобы осуществить ремонт газовых колонок «Нева» или зарубежных аналогов, будут нужны следующие инструменты:

• набор ключей рожковых;
• набор отверток;
• шланг;
• прокладки паранитовые;
• специальное абразивное вещество «Антинакипин».

Сначала следует разобрать колонку. Затем следует закрыть подачу воды в устройство, открыть ближайший кран горячей. Далее нужно снять подающую трубку от теплообменника. Из него необходимо слить воду, примерно литр. Дальше следует надеть обратно трубку. С помощью воронки в нее и нужно заливать очищающий раствор, желательно медленно и аккуратно. «Антинакипин» необходимо оставить внутри теплообменника на два часа. Существует небольшая хитрость: чтобы сделать процесс очищения более быстрым, нужно подогревать раствор запалом.

По прошествии времени следует возобновить подачу воды и проверить, что выливается наружу из шланга. Если в жидкости будут заметны следы накипи и других посторонних вещей, а после напор станет лучше – все прошло успешно, нет – действия стоит повторить.

Виды неисправностей

Поскольку большинство пользователей газовых колонок применяют в жилых домах и квартирах проточные нагреватели с открытыми камерами сгорания, то речь пойдет именно о таковых. Автоматизированные турбированные колонки с сетевым электропитанием и розжигом через гидрогенератор слишком сложны для корректирования, поэтому вмешиваться в технику подобного рода конструкции человеку, не имеющему в такой работе ни малейшего опыта, категорически не рекомендуется.

На сегодняшний день наиболее частыми проблемами, с которыми приходится столкнуться обладателям газовых колонок, являются следующие:

• характерный газовый запах в квартире, исходящий из газовой установки;
• неполадки с пуском и розжигом основной горелки;
• самопроизвольное отключение нагревателя непосредственно во время работы;
• всевозможные подтекания и протечки.

Если вы почувствовали резкий запах газа, стоит незамедлительно перекрыть соответствующий кран, распахнуть окна и сообщить об этом в аварийную службу. Вы поясните оператору характер возникшей проблемы, а он, в свою очередь, исходя из предоставленной вами информации, определит, нужно ли прислать к вам бригаду сиюминутно, или же направить к вам специалиста в порядке очереди. Здесь без вариантов, самостоятельно пытаться устранить утечку метана строго воспрещено.

Типичные неисправности газовых водонагревателей

Газовая колонка – аппарат достаточно неприхотливый в эксплуатации и может работать долгое время без поломок. Но если они случаются, то диагностировать газовую колонку для правильного ремонта аппарата можно по следующим признакам:

• проблемы с электропитанием;
• неисправность водяного узла;
• неполадки в газовом блоке;
• неправильная установка.

Если обнаружились неполадки в газовом блоке, то ремонт газовой колонки Аристон или ремонт газовой колонки Юнкерс, а также любой другой водогрейки собственноручно проводить нельзя. Исправлять поломку должен квалифицированный мастер. В остальных случаях можно попробовать справиться своими силами.

Возможные неисправности

В процессе функционирования проточного водонагревателя могут случиться сбои и неполадки, которые свидетельствуют о выходе из строя деталей редуктора. К ним относятся следующие:

• колонка не включается;
• зажигание пламени происходит не с первого раза;
• с редуктора течет вода;
• после того, как закрывается кран горячего водоснабжения, пламя не гаснет.

Все эти сбои в работе говорят о том, что вероятнее всего произошла одна из следующих поломок:

1. Порвалась мембрана — в среднем, диафрагма успешно работает на протяжении 5-7 лет. С течением времени, из-за постоянного механического воздействия и повышенной жесткости воды, резина просто прорывается. Основным признаком, указывающим на то, что причина неполадки в мембране, является утечка воды из редуктора.
2. Засорение штока — когда прорывается мембрана, вода попадает на металлическую поверхность стержня, из-за чего он быстро ржавеет. Из-за ржавчины нарушается нормальное движение иглы. Признаки такой неполадки — это затрудненный пуск колонки. Зажигание пламени происходит только при мощном давлении воды. После того, как закрывается кран горячего водоснабжения, горелка продолжает гореть.
3. Огрубевшая мембрана — от эластичности диафрагмы зависит эффективность работы водяного узла газовой колонки. Для срабатывания необходимо, чтобы мембрана очень чутко реагировала на малейшие изменения напора воды. Если прокладка огрубела, то колонка будет срабатывать с опозданием.
4. Засорение фильтра грубой очистки — на входе в редуктор находится сетчатка, которая очень быстро забивается, особенно в тех случаях, когда подключение и обвязка устройства производились с нарушением требований. О неисправности этого элемента говорит разница в давлении на входе и выходе из водонагревателя.

Все вышеописанные неисправности легко устранить, главное своевременно выявить причину.

Ремонт теплообменника

Важно! Не забывайте на время любых ремонтных работ перекрывать газовую магистраль!

Самостоятельно заделать трещину или свищ в теплообменнике вполне возможно, когда повреждение трубки расположено с лицевой стороны или сбоку. Иначе деталь придется снимать, для чего придется разобрать практически всю колонку. Проблемы с пайкой теплообменника, когда течь находится в тыльной части либо между ребер радиатора, стоит поручить мастеру из сервисного центра. Вам же для выполнения работ потребуется:

• мощный паяльник (не менее 100 Вт);
• мелкая наждачная бумага;
• уайт-спирит или другой растворитель;
• припой и канифоль.

Чтобы осуществить ремонт теплообменника газовой колонки, надо сначала выпустить из него воду. Для этого перекрывается общий вентиль, открывается ближайший кран горячей воды и немного откручивается накидная гайка на входе в водяной узел. Когда вода сбежала, гайка откручивается полностью, кран на смесителе остается открытым.

Следующий шаг – это тщательно зачистить место повреждения наждачной бумагой, пока не останется пленки окиси. Затем ветошью, смоченной уайт-спиритом, участок обезжиривается. Используя в качестве флюса канифоль, свищ лудится припоем, чтобы его слой был гладким и ровным. Надо добиться, чтобы припой на медной поверхности не был рыхлым, это значит, что участок недостаточно прогрет. Завершающий этап – наращивание слоя олова до толщины 1—2 мм.

По окончании пайки открываем общий вентиль и осматриваем место ремонта на предмет протечки. Если все в порядке, закрываем кран смесителя и проводим испытание колонки в рабочем режиме.

Отремонтированный своими руками теплообменник еще послужит какое-то время, поскольку среда в нем не разогревается свыше 100 ºС, а температура пайки составляет 200 ºС.

Ремонт и обслуживание газоводяного узла

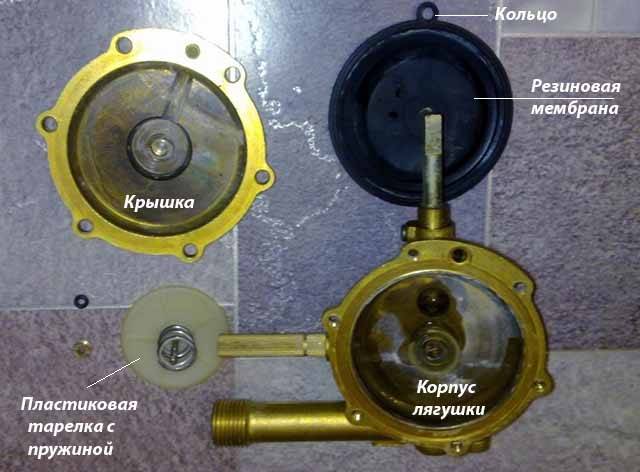

Конструкция водяного редуктора газовой колонки имеет простое внутреннее устройство. Все легко разбирается. При желании можно выполнить ремонт лягушки газовой колонки или осуществить профилактическое обслуживание, не вызывая мастера.

Как снять лягушку с газовой колонки

Для начала следует перекрыть подачу воды и газа. После этого работы проводят в следующем порядке:

• сливают воду из теплообменника — с этой целью лучше использовать кран или смеситель, расположенный существенно ниже водонагревателя;
• отсоединяют подающие трубопроводы газа и воды (потребуется разводной ключ);
• теперь можно снять водяной узел газовой колонки, если все выполнено правильно лягушка должна легко демонтироваться.

Конструкция редуктора может отличаться в зависимости от модели проточной колонки. Чтобы снятие водяного блока прошло успешно необходимо открепить все детали и трубы, подходящие к основной конструкции. Корпус снимается легко, физические усилия прикладывать не нужно.

Чистка водяного узла газового водонагревателя

Проводится по крайней мере каждый год. На крышке лягушки расположено несколько болтов фиксации

При откручивании необходима осторожность, чтобы не испортить фальцы. После снятия крышки иди разбора редуктора на две части (зависит от модели колонки), проводится чистка внутреннего пространства и обслуживание конструкционных деталей:

• во время чистки редуктора удаляется накипь и твердые остатки, осевшие на дне узла, одновременно чистят сетку грубой очистки на вводном патрубке;
• шток можно смазать касторовым маслом, либо солидолом;
• прокладку также можно промазать, если на ощупь чувствуется, что она огрубела и потеряла свою эластичность.

Регулярное обслуживание лягушки продлит срок эксплуатации проточного газового бойлера и обеспечит его бесперебойную работу.

Какие комплектующие следует заменить

В редукторе присутствует несколько элементов постоянно подвергающихся воздействию механического давления и некачественной воды. При каждом обслуживании проверяют работоспособность и выполняют замену следующих узлов:

• уплотнитель штока — замена сальника необходима в среднем каждые 3 года, чтобы защитить газовый клапан от попадания влаги;
• мембрана — замена прокладки нужна при ее разрыве, а также при появлении микротрещин;

шток и комплектующие — пружинка, приводящая стержень в первоначальное положение, при интенсивной эксплуатации выходит из строя через 4-5 лет.

Для обслуживания лучше использовать уже готовые фирменные прокладки на редуктор. Мембрана обычно продается отдельно, но при желании удастся приобрести заводской ремкомплект со всеми комплектующими, которые следует менять.

Как отрегулировать редуктор на газовой колонке

Настройка водяного узла поможет оптимизировать расход газа и давление воды на выходе из колонки. Регулировка водяного редуктора проточного газового водонагревателя выполняется с помощью болтов, расположенных на тыльной стороне узла. Обычно их выставляют в заводских условиях, что достаточно для нормальной работы колонки.

Если нужно отрегулировать давление воды болты немного отпускаются. Напор ГВС на выходе должен увеличиться. Регулировка редуктора газовой колонки без крайней необходимости не проводится. Лучше, чтобы работы выполнял представитель газовой службы.

После выполнения обслуживания водяной узел устанавливают обратно. Проверяют отсутствие протечек воды и газа. Колонку запускают и пользуются в обычном режиме.

Вероятные неисправности водяного узла

Существуют сбои и неисправности в работе проточного водонагревателя, однозначно указывающие на выход из строя конструкционных элементов редуктора. К ним относятся:

• отказ в включении колонки;
• пламя зажигается не с первого раза;
• присутствует течь воды с редуктора;
• после закрытия крана ГВС пламя не гаснет.

Сбои в работе указывают на следующие вероятные поломки и неисправности в «лягушке»:

Прорвалась мембрана — средний срок службы диафрагмы 5-7 лет. Со временем из-за постоянного механического воздействия и жесткой воды резина прорывается. Признак выхода из строя мембраны то, что из редуктора капает вода.
Мембрана огрубела — от эластичности диафрагмы зависит качественная работа водяного узла газовой колонки

Для срабатывания важно, чтобы мембрана чутко реагировала на любые изменения напора воды. Если прокладка огрубела колонка будет срабатывать с задержкой. После перекрытия крана ГВС газовая горелка продолжает работать какое-то время.
Засорился шток — при прорыве мембраны вода попадает на металлическую поверхность стержня, вызывая его коррозию

Ржавчина препятствует нормальному движению иглы. Признаки неисправности: пуск колонки затруднен. Пламя зажигается только при сильном давлении воды. После закрытия крана ГВС горелка не тухнет.
Засорился фильтр грубой очистки — на входе в редуктор расположена сеточка, которая быстро забивается, особенно если были нарушены условия подключения и схема обвязки была выполнена с ошибками. Признак неисправности: разница в давлении на входе и выходе из водонагревателя.

После перекрытия крана ГВС газовая горелка продолжает работать какое-то время.
Засорился шток — при прорыве мембраны вода попадает на металлическую поверхность стержня, вызывая его коррозию. Ржавчина препятствует нормальному движению иглы. Признаки неисправности: пуск колонки затруднен. Пламя зажигается только при сильном давлении воды. После закрытия крана ГВС горелка не тухнет.
Засорился фильтр грубой очистки — на входе в редуктор расположена сеточка, которая быстро забивается, особенно если были нарушены условия подключения и схема обвязки была выполнена с ошибками. Признак неисправности: разница в давлении на входе и выходе из водонагревателя.

Все описанные поломки легко устраняются. Необходимость в том, чтобы полностью поменять редуктор в газовой колонке возникает крайне редко. Ремонт своими руками, при наличии инструментов и понимания внутреннего устройства займет не более 30 мин.

Розжиг старой газовой колонки

Устройства с ручным поджигом считаются устаревшими. В аппаратах старого образца предусмотрено постоянное горение фитиля и отключение ручным способом. Розжиг старой газовой колонки осуществляется при помощи зажжённой спички, либо пьезорозжига.

Хотя конструкционно они мало отличаются от современных колонок, у них имеются определённые особенности, связанные с нагревом:

• Чтобы пламя горело стабильно, помещение с колонкой должно иметь хорошую вентиляцию и регулярный приток воздуха;
• Из-за отсутствия автоматизации, нужно самостоятельно проверять наличие тяги;
• Есть способ проверки на наличие утечки газа у старых колонок: нужно смазать соединения газового вентиля мылом (появление пузырьков означает утечку).

Выводы и полезное видео по теме

Для закрепления понимания структуры газовой колонки можете посмотреть видеообзор, где подробно объясняется расположение всех элементов колонки на живом примере:

В этом материале мы изучили устройство бытовой газовой колонки, принцип её действия. Затем рассмотрели работу основных элементов. А зная основные узлы и элементы газового оборудования, датчики его системы безопасности, можно своими силами диагностировать поломку. А если причина неисправности будет заключаться в загрязнении отдельных элементов конструкции, то и выполнить собственноручное обслуживание газовой колонки.

Хотите дополнить изложенный выше материал полезными рекомендациями или задать вопросы, которые мы не затронули здесь? Спрашивайте совет у наших экспертов и других посетителей сайте – форма обратной связи расположена ниже.

Выводы и полезное видео по теме

Ролик демонстрирует личный опыт одного из владельцев нагревателя — то есть, ремонт своими руками регулятора давления воды. В частности, весь ремонт сводится к замене мембраны. Зрителям ещё раз напомним: самостоятельный ремонт газовых систем недопустим!

https://youtube.com/watch?v=XvGmyGPY9hw

Проще найти и купить новую мембрану для газовой колонки, заменить этот аксессуар по инструкции, описанной выше и спать спокойно. Тем более что замена, в большинстве случаев, не требует существенных финансовых затрат. В среднем на покупку комплектного аксессуара достаточно 200-300 рублей.

Оставляйте, пожалуйста, комментарии, публикуйте фото по теме статьи и задавайте вопросы в расположенном ниже блоке. Расскажите о том, как выбирали и меняли мембрану в газовом водонагревателе. Поделитесь полезными сведениями и технологическими нюансами, которые пригодятся посетителям сайта.
