Как отремонтировать электронные весы своими руками

Ремонт электронных весов напольных

Электронные весы действуют иными путями, нежели механические. Игнорируя уровень сложности приборов, вездесущий основополагающий принцип остается прежним.

Базис составляет измерение сопротивлений тензодатчиков. Мастера, ведя ремонт электронных весов напольных, проводят единообразно.

Профессиональное знание принципов работы прибора позволит не бояться испортить вмешательством дела. Мастер не стронет ключевые детали.

Тензодатчик сломался

Модель весов характеризуется предельным весом устанавливаемого груза (человеческого тела, гири), лимит нельзя превышать – погнете силовые элементы рамы. Достаточно выпрямить железо, восстанавливая работоспособность, как говорилось выше.

Допустим, визуально напольные весы в полном порядке. Выявить неполадку поможет тестер. Каждый датчик аккуратно отпаивается от платы, измеряются сопротивления меж тремя проводами. В четырех углах напольных весов результат должен быть одинаковым. Если наблюдается разрыв, неполадка найдена.

Рекомендуется осторожно расковырять клей (компаунд), закрывающий чувствительную пластину. Механическое повреждение детали мгновенно вызовет полный отказ узла

Внутри обнаружится пластинка медного цвета: здесь припаяно три проводка

Редко, но бывает, один оторван. Восстановите электрическое соединение, работоспособность напольных весов будет возобновлена

Внутри обнаружится пластинка медного цвета: здесь припаяно три проводка. Редко, но бывает, один оторван. Восстановите электрическое соединение, работоспособность напольных весов будет возобновлена.

Обнаружив мертвый датчик, найдите (купите) аналогичный. Ремонт кухонных весов не затруднит: в продаже найдете большое число моделей тензодатчиков. Пусть конструктивный элемент куплен, возникает проблема калибровки. Требуется специальная аппаратура, практически подобрать сторонний датчик, демонстрирующий схожие параметры, сложно. Напольные весы могут сильно врать.

Калибровка, назначение

Тензодатчик уникален, копия отсутствует во Вселенной, даже если два сравниваемых изделия неразлучной парой покинули конвейер.

Мостовые соединения, проводя измерения, всегда будут давать погрешность, калибровка призвана устранить негативное явление. Отметим хитрость.

Поскольку итоговый вес вычисляется суммированием, если неисправен единственный датчик напольных весов, можно исключить из процесса поломанную ногу. Предложим два варианта действий:

• попросту освободите неисправную ножку от нагрузки;
• либо имитируйте нужные значения нулевой нагрузки омическими резисторами.

Первое работает, если датчик врет, неверно откалиброван. Второе (смотри список) производится с легкостью, ведь ранее сопротивления измерены. Осталось подсоединить согласно схеме и аккуратно уложить внутрь корпуса. Неисправный датчик отсоединяется, продолжая играть роль обыкновенной ножки. Сумматоры будут засчитывать вес ножки как нуль.

Некоторые модели позволят вручную провести калибровку, свойственно профессиональным моделям, редко встречается в быту. Раскопав схожий сломанный экземпляр, изымите необходимые детали.

Важно понять: ремонт напольных весов своими руками требует обыкновенной смекалки. Умный прибор — кучка резисторов плюс микроскопическая электронная плата

Биологические параметры

Последние новинки показывают вес тела, дольный состав человеческих тканей:

• мышечной;
• подкожного жира;
• костей;
• воды;
• висцерального жира.

Первые четыре параметра нужны спортсменам, составляющим методики тренировки, последний показатель характеризует отложения, устилающие внутренние органы. Вредные жиры, способствующие возникновению заболеваний.

Умные напольные весы расскажут о текущих значениях параметра, порекомендуют калорийность суточного рациона для достижения эффекта оздоровления. Причем уровень реальной физической активности не важен.

Параметр задается специальными командами, изменяя конечный размер калорийности пищи.

Чудесные напольные весы смотрятся потрясающе. Гораздо проще, чем представляется человеческому воображению.

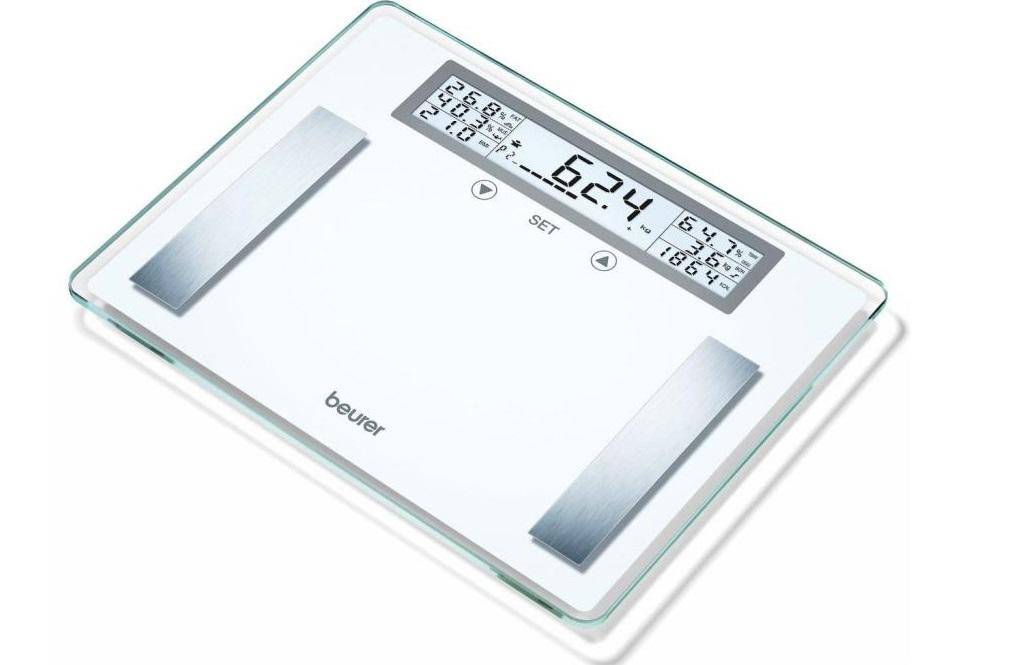

Весы биометрические

Разнообразные домашние напольные весы различает электронная начинка. Модели, определяющие биометрические параметры организма, набор резисторов, микросхем. Ничем не отличаются приборы от простейших китайских розовых напольных весов для девочек-подростков.

Отказ работы в связи с попаданием внутрь посторонних предметов или воды

Иногда в середину корпуса попадают частички продуктов, сыпучих товаров или даже вода. Поскольку напольные весы часто используют под открытым небом, то, например, ветер, мороз или сильная жара только усугубляют положение. И тогда электроприбор перестает работать внезапно и без видимых на то причин, но причина есть всегда.

Попадание внутрь корпуса воды скажется на устройстве крайне негативно

Владелец (или ответственное лицо) должен постоянно следить за чистотой корпуса и не допускать попадания на него воды и водных растворов. Если такое случится, нужно немедленно протереть это место сухой ветошью или салфеткой.

Как снова склеить весы

После окончательной проверки осталось собрать весы.

Прикручиваем болтики и защелкиваем корпус.

Чем нельзя клеить корпус весов

Ни в коем случае нельзя использовать суперклей. Да и вообще лучше забыть про суперклей при ремонте электроники.
Суперклей повреждает поверхность. А самое главное это то, что вы приклеите детали друг к другу раз и навсегда. Без повреждения разъединить склеенные детали суперклеем не получится.

В нашем же случае приклеить весы удачно с первого раза скорее всего не получится. Нужно точно прицелиться, и склеить все ровно, чтобы не было погрешностей в измерениях.

Чем можно приклеить весы

Приклеить весы можно либо клеем B7000, либо двухсторонним скотчем для ремонта телефонов.

В данном случае используем клей B7000.
Этот клей (и двухсторонний скотч) хороши тем, что устройство можно будет потом снова разобрать. Он отлично склеивает поверхности. Идеально подходит для ремонта техники, и не портит склеиваемые поверхности.

Наносим клей, и соединяем поверхности.

Центруем по меткам, которые поставили изначально. А еще можно центровать плату весов по кнопкам и дисплею.

Кладем на весы груз, чтобы клей лучше распределился о площади. Груз нужен равномерный, и по всей поверхности. И оставляем так весы хотя бы на 2 часа. А лучше на сутки.
И все, ремонт окончен. В случае повторной неисправности расклеить весы можно будет без проблем.

Как найти источник проблемы

Самостоятельно провести диагностические мероприятия крайне проблематично. Потребуется выполнить следующий алгоритм для того, чтобы найти проблему:

1. Внимательно осмотреть весы на предмет деформаций.
2. Снять защитные ножки с тензометрических датчиков. Осмотреть металлические пластины.
3. Разобрать корпус. Проверить все внутренние элементы.

Для того, чтобы разобрать корпус потребуется отвернуть все болты

В некоторых устройствах болты могут быть спрятаны за наклейкой. Перед тем как вскрывать весы, нужно убедиться, что все болты были отвинчены, иначе можно повредить корпус.

Для восстановления работоспособности устройства потребуется специальный инструмент. Необходимо заранее приготовить:

• паяльник (может потребоваться, если имеется разрыв провода);
• маленькие отвертки.

Также могут потребоваться запасные датчики. Их можно приобрести в специализированном магазине или снять с других изделий. Дома человек сможет устранить только незначительные поломки. При возникновении трудностей обращаются к специалистам. В каждом городе имеются компании и мастера, которые занимаются ремонтными работами.

Что из себя представляют медицинские напольные весы и как их выбрать, читайте тут.

Делаем ремонт электронных весов своими руками: пошаговая инструкция

Если вы убедились, что причина поломки ваших весов не в батарейках, а где-то гораздо глубже, и настроены самостоятельно отремонтировать устройство, то для начала разберите прибор путем извлечения 2 3-х вольтовых батареек, и открутите болты на нижней крышке корпуса. Затем, проведите визуальный анализ аппарата. Внутри устройства вы найдете 4 ножки, батарейный отсек, печатную плату, провода и экран с кнопками. Передняя и задняя ножка имеют небольшое отличие в виде резинового кольца и дополнительных контактов с проводами.

В момент первого нажатия на весы, резиновое кольцо у исправных приборов сплющивается, замыкается контакт, и весы включаются. После этого система ждет замыкания другой кнопки, что означает вторую ногу человека на весах.

Внимательно осмотрите все детали и оцените качество работы электрических соединений, целостность электронной платы и исправность всех деталей. При обнаружении неисправности определите характер неполадки и приступайте к ремонту.

Пошаговая инструкция по ремонту электронных весов:

• Все оторванные провода нужно припаять на место;
• В случае, если шлейф, который соединяет плату и дисплей примыкает неплотно, то немного приподнимите микросхему и, поплотнее, прижмите ее к дисплею.
• С помощью маленького деревянного брусочка установите нижней части корпуса весов фиксатор;
• Очистите прибор внутри от пыли и мусора;
• Выровняйте внутренние рамы, если в этом есть необходимость;
• Если повреждены дорожки микросхемы, то необходимо зачистить место дефекта наждачкой, обработать место поломки обезжиривающим средством и пролудить. Сверху припаяйте перемычку, после чего следует покрыть лаком поврежденное место;
• В старых весах могли износиться концы контактов, проверьте их и замените при необходимости;

Если все вышеперечисленные процедуры не помогли, то неисправность скрыта глубже.

Выход из строя элементов питания

Это самая распространенная и одновременно довольно легкая поломка напольных весов, устранить которую своими руками легко и быстро сможет любой даже неподготовленный в техническом плане человек.

Чаще всего с электронными весами всё в порядке — нужно просто заменить элемент питания

Основной признак того, что требуется замена батареек, — это внезапный отказ выводить цифры на экран (он попросту не включается). Чтобы добраться до элементов питания, нужно открутить несколько шурупов или открыть специальную крышку, закрывающую вход в батарейный отсек.

Для проверки работоспособности элементов питания их следует поместить в другой электроприбор. Или можно вставить новые батарейки и наглядно убедиться, что проблема именно в них — напольные весы после этого заработают.

Проверка исправности тензодатчиков

Так как внешний осмотр печатной платы на предмет некачественных паек проводов и элементов неисправностей не выявил, пришлось заняться детальной проверкой тензодатчиков.

Для исключения влияния элементов схемы на сопротивление тензодатчиков по два из трех проводов каждого из тензодатчиков были отпаяны (красного и черного цветов). Далее с помощью мультиметра, включенного в режим измерения сопротивления, было измерено сопротивление каждой из восьми пленок тензодатчиков. Сопротивление каждой из них было равно и составило 1,0 кОм.

Несмотря на равенство сопротивлений тензодатчиков решил добраться до них для визуальной проверки на наличие механических повреждений.

Металлическая пластина, на которой был установлен тензодатчик, фиксировалась в корпусе с помощью двух защелок. Для освобождения пластины достаточно отвести с помощью отвертки в сторону одну из них.

После извлечения пластины оказалось, что ножка на ней надежно зафиксирована и поэтому не отделяется.

Оказалось, что в ножке есть углубление, в котором размещалась пластина и дополнительно фиксировалась двумя защелками.

Осмотр всех четырех пластин не выявил их деформации, тензодатчики были покрыты пластичным компаундом. Провода были целые.

Неисправности, связанные с тензометрическими датчиками

Тензометрический датчик (тензодатчик) — это приспособление, преобразующее величину деформации предмета в удобный и понятный человеку сигнал. Их используют в напольных весах для получения результатов высокой точности.

Изменения, фиксируемые тензодатчиком, насколько малы, что их невозможно заметить невооруженным глазом и даже строительным уровнем. А главную работу выполняет крошечная чувствительная пластина размером около 2 см. Она получает данные с каждого угла напольных весов, обрабатывает их и передает дальше — для вывода на экран.

Реже случается обрыв проводки, идущей к тензометрическому датчику. Его можно припаять, чтобы восстановить нормальное электрическое соединение. Ну а при полной неработоспособности тензодатчики меняют на новые.

Обратите внимание на то, что при подборе нового элемента для напольных весов следует выбирать запасную часть с такими же точно параметрами. В противном случае весы могут превысить допустимый предел ошибок при выводе данных на экран

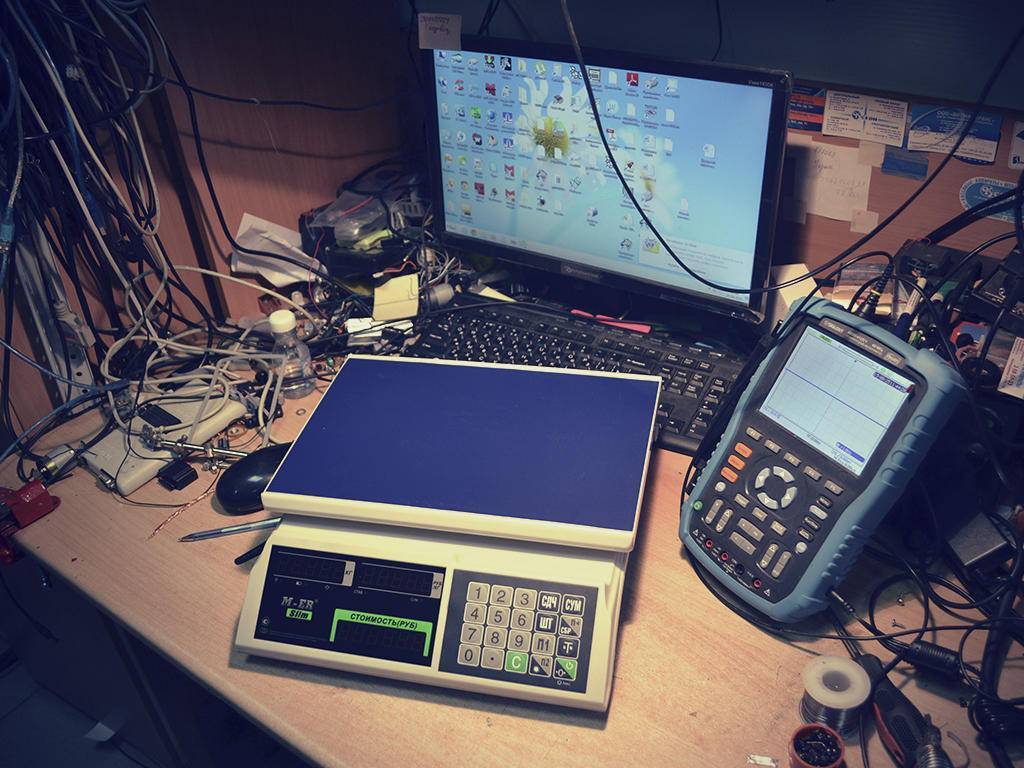

Как включить и настроить торговые весы?

Принцип проведения калибровки весового оборудования может несколько отличаться, в зависимости от его функционального назначения и разновидности. Если вы задаетесь вопросом, как настроить весы настольного типа для торговли, то данная процедура проводится по достаточно простому алгоритму:

• На встроенном пульте управления нажмите специальную клавишу, которая переведет электронику в соответствующий режим.
• На платформу устанавливается специализированная калибровочная гиря, которая имеет определенную эталонную массу.
• Спустя небольшой промежуток времени гиря снимается с платформенной поверхности.

Важно! Установка точных значений массы на оборудовании определяется в автоматическом режиме. Данная процедура управляется за счет инсталлированного в электронное устройство программного обеспечения. При покупке торговых весов владельцу в обязательном порядке выдается сопроводительная документация, где уточнена определенная периодичность проведения проверок веса

При покупке торговых весов владельцу в обязательном порядке выдается сопроводительная документация, где уточнена определенная периодичность проведения проверок веса.

Важно! Недобросовестные продавцы могут настраивать электронные весы в свою пользу, обычно такая настройка производится за счет изначального программирования упаковочного веса. Поэтому отправляясь на рынок за продуктами, следует быть предельно внимательным и отдавать предпочтение крупным торговым центрам и супермаркетам, которые ценят собственную репутацию

Как проверить весы на точность?

Напольное весоизмерительное оборудование имеет собственные технические характеристики и их нижний предел взвешивания обычно составляет не менее 5-7 кг. Поэтому не следует пытаться проверить точность прибора с помощью гантель, штанговых блинов или наполненных водой трехлитровых банок. Приборы рассчитаны на определение массы человека, а значит — все взвешивания с другим типом распределения весовой нагрузки по платформе могут провоцировать возникновение погрешности в результатах.

Для проверки точности бытового прибора необходимо взвеситься несколько раз и записать полученные результаты. Для получения оптимального результата следует делать не менее 5 взвешиваний.

Важно! При проверке точности весов не следует делать существенных перерывов между взвешиваниями. Тем более, не следует перекусывать, пить воду, переодеваться и совершать другие действия, которые могут повлиять на результат. После совершения ряда взвешиваний следует рассчитать разницу между наибольшим и наименьшим значением полученного веса

Таким образом вы получите показатель погрешности измерений, который не должен превышать значения в 0,4 кг. Если ваше значение превышает данный показатель, то можно сделать вывод, что точность весов нарушена в связи с неисправностью датчиков. Заменить датчики можно в сервисном центре

После совершения ряда взвешиваний следует рассчитать разницу между наибольшим и наименьшим значением полученного веса. Таким образом вы получите показатель погрешности измерений, который не должен превышать значения в 0,4 кг. Если ваше значение превышает данный показатель, то можно сделать вывод, что точность весов нарушена в связи с неисправностью датчиков. Заменить датчики можно в сервисном центре.

Некоторые модели весового оборудования предполагают возможность самостоятельной настройки в два этапа:

• установка предела взвешивания;
• настройка цены деления, которое не должно превышать 50 г.

к содержанию

Тензодатчики: принцип работы и применение

Все тензодатчики работают на принципе изменяющегося сопротивления в процессе механического воздействия на проводник. Простейшее конструктивное исполнение тензодатчика для весов сделано в виде проводниковой мелкоячеистой сетки, закрепленной на токопроводящей основе. В качестве такой основы может использоваться металлическая фольга. Полученный прибор при ударе или надавливании способен точно определить основные параметры такого воздействия: где, когда и с какой силой был нанесен удар.

Основная роль тензора в подобных ситуациях – своевременная сигнализация о воздействии. Чтобы полученные данные обрели необходимый формат, к тензодатчику веса подключаются дополнительные устройства.

В тензорных регистрирующих приборах для исполнительной схемы используется проволочный вариант, в котором присутствуют петли, перемычки и витки. Приборы с более высокой сложностью изготавливаются с применением фольгированных комбинированных схем. Это позволяет получать точные сведения при однокомпонентных, двух- и трехмерных и кольцевых деформациях.

Фиксация изменений сопротивления во время расширения или сжатия полупроводниковых и проводниковых пластин получила название тензорезистивного эффекта. В этом случае деформации подвергается сама атомарная структура какого-либо материала. Благодаря этим свойствам было создано много тензорезистивных приборов, нашедших широкое применение в различных областях.

В первую очередь эти физические свойства используются в тензодатчиках веса, устанавливаемых в бытовых напольных весах, в электронных весах магазинов, а также во многих промышленных установках, предназначенных для взвешивания крупногабаритных грузов. Тензодатчики веса выпускаются в широком ассортименте, что позволяет легко подобрать требующуюся комплектацию для конкретного случая. Кроме различных типов весов, эти приборы используются в балочных весовых регистраторах, измеряющих весовые нагрузки в мостовых и платформенных конструкциях. С их помощью регистрируется величина деформационного сдвига или изгиба.

Визуальный осмотр

Сначала разберем весы. Крышка откручивается, производится визуальный осмотр прибора. Исследованию подлежат:

• качество электрических соединений, монтажа электронной платы напольных весов;
• целостность деталей, независимо от назначения.

Произведенных действий достаточно для определения характера неполадок. Оторванные провода припаяйте обратно, поврежденные дорожки электронной платы — восстановите. Место дефекта зачищается наждаком, обезжиривается, лудится. Сверху напаивается перемычка, солидный слой олова. Поврежденное место желательно покрыть специальным лаком, сгодится для ногтей (женский).

Погнуты внутренние рамы, видно: весы опробовал слон, массой превышающий предельно допустимую ремонтируемой модели… Стоит аккуратно выровнять металлические изделия, чтобы детали приняли прежнюю форму. Используйте стандартные измерительные приборы: строительный уровень, штангенциркуль, уголок.

Механические повреждения приводят к выдаче неправильных показаний. Исправление деталей напольных весов завершается стопроцентным восстановлением работоспособности. Чиня весы, поработайте отверткой, плоскогубцами. Если визуальный осмотр не выявил повреждений, проводим дальнейшее чтение материала. Пригодится крупица теории для понимания принципов работы напольных весов, создания представления о методике починки.

Мелкий ремонт электронных весов

Дисплеи в современных электронных весах жидкокристаллические и, обычно, подключаются к микросхеме либо с помощью внутреннего шлейфа, либо при помощи специальной токопроводящей “резинки”. Бывает так, что не плотно примыкает к плате или дисплею. В этом случае изображение на дисплее исказится или будет неполным.

Чтобы устранить неисправность в весах, необходимо заменить в них батарейку

У всех весов, работающих на электронике, как например, у устройств фирм Тефаль (Tefal), или Гродно есть предельный вес, превышать который не стоит. При превышении допустимых показателей, как правило, это больше 150кг, прибор может деформироваться, силовые элементы потеряют свою упругость. Вследствие этого возможен сбой в работе прибора.

Кроме того, на правильную работу устройства влияют следующие факторы:

• При превышении допустимой нагрузки возможно поломка датчика измерения, находящегося на силовой раме;
• Весы не будут работать при выходе из строя одной, или нескольких деталей, из которых состоит сама конструкция;
• Часто в процессе эксплуатации обрывается провод, идущий к микросхеме.

Если, устранив эти мелкие недоразумения, вы видите, что прибор все же не работает, или показывает ошибку (Err), то нужно отнести его к специалистам в сервисный центр для более глубокого тестирования.

Инструкция

Инструкция включает в себя несколько пунктов:

• Установить девайс на ровную рабочую поверхность;
• Включить;
• С помощью «MODE» или «UNIT» выбрать, когда на мониторе будет мигать «CAL»;
• Нажать на «MODE» /«UNIT» еще раз;
• Поставить эталон на платформу;
• Появится «PASS»;
• По окончанию процесса, переход в работу происходит самостоятельно;
• Убрать груз с платформы.

Методом пользуются также для того, чтобы тарировать напольные электронные весы. Есть и другой способ как откалибровать весы.

Порядок действий таков:

• Нажимаем на «1» и переходим в меню калибровки;
• Кликаем на «Т»;
• Когда высветится «2», то кладем на платформу груз половину от возможного для устройства;
• Программа будет показывать цифры от 1 до 10, по мере того как они появляются на эти клавиши нужно будет нажимать;
• убрать груз.

В основном при покупке приборов не дают никаких эталонов, поэтому в этом случае необходимо воспользоваться внутренним методом. Эта функция имеется у современных девайсах.

Для этого необходимо:

• Вводим на дисплее число, которое равно 1/3 от максимально-допустимого и кликаем «Т»;
• Указываем калибровочную массу в граммах
• надавливаем «Т»;
• набираем максимальную величину;
• подтверждаем процедуру клавишей «Т»;
• набираем цифру от 1 до 10, которая обозначает число знаков после запятой.

Люди, занимающиеся торговлей, интересуются тем, как откалибровать электронные весы.

Для настройки моделей со счетчиком стоимости:

• Вести код, его можно узнать в инструкции или в паспорте;
• Используем кнопку «тара», а затем «1» и опять «тара»;
• На указателе цены, появляется «2», а на экране высвечивается тире, здесь нужно установить груз, соответствующий половине допустимого значения;
• Кладем продукт массу, которую ввели перед этим и надавливаем на «Т»;
• На индикаторе значения цены появится цифра «3»;
• Водим величину в кг и кликаем на «Т»;
• При появлении «4», набираем максимально-допустимую массу и жмем «Т»;
• Загорается «5», после этого вести коэффициент дискретизации, который варьируется от 1 до 10, в настройках по умолчанию установлено 10 и подтверждаем клавишей «Т»;
• При появлении «6», еще раз вводим параметр дискретизации и нажимаем на «Т».

Калибровка электронных весов самостоятельно для моделей CАS производится таким образом:

• Снять пломбу и крышку;
• Перевести в другое положение встроенный в них рычаг;
• После того как загорится «CAL» и мигнет 3 раза нажать на «3», тем самым запустим режим тарирования;
• Появляется слово «ULOAD»;
• Кликаем на «С» и ждем «LOAD»;
• Кладем на рабочую поверхность поочередно гири для калибровки, весом 6 кг, 15 кг, 30 кг и нажимаем на «С»;
• После появления «END» надавливаем на «С», а затем на «0»;
• Выключаем, калибровка весов CAS завершена.

Калибровка весов мидл производится по такому алгоритму:

• Снимаем крышку и устанавливаем два переключателя на тарирование;
• После проведения самотестирования будет «0» и высветится заводской код модели;
• После выбора наибольшего предела надавливаем на кнопку «ИТГ», а затем «0»,
• Для этого кликаем «П», а потом «СБР» и подтверждаем выбор «НПВ»;
• Затем жмем «ИТГ», а после «6», будет показывать цифру 24000, а на индикаторе стоимости будут высвечиваться коэффициент дискретности и диапазон;
• Надавливаем кнопки «Т» и «С» поочередно;
• Кладем гири для калибровки весом не менее 1/3 от максимально допустимого для этой модели и нажимаем на «ИТГ», а далее «7» и водим значения веса, который положили на платформу весов и жмем «СБР»;
• После всех проведенных операций нажимаем «ИТГ»;
• Выходим из регламента калибровки, снимая две перемычки;
• Накрываем прибор, запечатываем пломбу, калибровка весов мидл окончена.

  Какие выбрать электронные весы с анализатором состава тела

Во многих отраслях применяют приборы марки Baurer. Их тарировка очень проста, для этого необходимо войти в настройки, выставить показатели, запустить в работу.

Проверка точности весов автомобильных производится, когда имеется не соответствие показателя с эталоном, также тарирование весов может выполняться планово с периодичностью, указанной в паспорте. В автомобильных весах калибрование производится посредством программного оборудования. Доступ к нему ограничен во избежание настройки неправильных показателей.

Ювелирные электронные весы требует особой точности и аккуратности при проведении самостоятельного калибрования показателей.

Чтобы провести их тарировку нужно:

• Включить при помощи «Power»;
• Нажимаем «UNITS» и ждем появления надписи «CAL»;
• Жмем «UNITS» и ложем на рабочую платформу необходимые гири для калибровки;
• Высветится слово «PASS» и весы самостоятельно перейдут в режим взвешивания;
• Убираем эталон и выключаем прибор.

Заключение

Калибровка для электронных весов – необходимый процесс. Со временем точность взвешивания сбивается, поэтому не стоит забывать о профилактической калибровке, тем более что это не сложный процесс, который можно произвести самостоятельно и который не отнимает много времени.

Электронные средства измерений постепенно вытесняют традиционные, механические приборы. Применение электроники повысило точность измерений и удобство снятия показаний, а их оцифровка делает удобным хранение данных и их передачу по современным каналам связи. В этом отношении не стали исключением и бытовые приборы, их производители так же стремятся к массовому внедрению новых технологий. Понять принцип работы любого прибора проще на конкретном примере. Вскроем корпус и изучим устройство напольных электронных весов.

Работа данных и подавляющего большинства других бытовых весов основано на точном измерении электрического сопротивления специального электронного компонента резистивного типа – тензорезистора. Тензорезистор – это ключевой элемент в устройстве электронных весов (тензовесов). Деформируясь под воздействием веса взвешиваемого предмета, электрическое сопротивление тензорезистора изменяется пропорционально весу.

Тензорезисторы широкого спектра применения изготавливаются в виде спиральной, замкнутой, тонкой дорожки из металлической фольги путем химического травления. Основанием для фольги является подложка из тонкого полимерного электроизоляционного материала. Тензорезистор механически жестко связывают (обычно, приклеивают) с поверхностью детали, деформацию которой необходимо измерять. Деформация детали приводит к сжатию или растяжению спиральных витков тензорезистора, что отражается на его сопротивлении.

Принцип работы тензорезистора.
Сопротивление и величина деформации условные.

Весы MARTA MT-1650 предназначены для измерения массы человеческого тела до 150 кг с точностью +/-100 грамм. На передней (верхней) панели устройство имеет жидкокристаллический экран, на котором отображается число в целых килограммах, а так же в их десятичных долях. Весы предназначены для установки на жесткую, ровную поверхность (пол), снабжены четырьмя небольшими ножками. В одной ножке находится кнопка, необходимая для автоматического включения весов, когда на них встает человек. Первое нажатие кнопки инициирует запуск режима калибровки – определение «нуля» измерений.

Устройство ножки-кнопки простое: пара контактов, замыкающиеся плоской пружиной. Со временем, проводящие дорожки истираются пружиной, и срабатывание кнопки прекращается. Восстановить работу помогает облуживание зон контакта.

Устройство электронных весов MARTA MT-1650 следующее. Вес верхней металлической платформы с человеческим телом на ней действуют на систему внутренних рычагов. Рычажная система «собирает вес» со всей поверхности платформы и, уменьшив его в несколько раз, надавливает на специальную алюминиевую деталь (назовём её «тензопластиной»), жестко закрепленную одним концом на корпусе весов. В результате этого давления тензопластина слегка изгибается вниз, а имеющееся центральное утончение на ней точно задает точку изгиба. Форма и материал (жесткость) тензопластины подобраны так, чтобы деформация была исключительно упругого типа. Строго напротив утончения расположен (приклеен) тензорезистор, деформирующийся вместе с тензопластиной. При выполнении измерений, сопротивление тензорезистора замеряется электроникой, и на основании измерений на экран выводятся числовые значения в килограммах.

Процесс разборки весов.

Рычажная система весов.

Тензопластина. Тензорезистор приклеен снизу клеем молочного цвета.

Слегка надавливая пальцем непосредственно на тензопластину, легко добиться показаний в несколько килограмм.

Наряду с многочисленными достоинствами электронных весов, у них, как и у всех электронных измерительных приборов, есть главный недостаток – необходимость замены или подзарядки источника электрического тока. Помимо этого, устройство электронных весов более сложное и прихотливое, нежели у их механических предшественников.

Очень часто к нам приходит мысль о том, что пора бы уже заняться своим здоровьем и отрегулировать свой вес. Особенно часто эта мысль нас тревожит в Новый год, после обильного застолья. И вот, вы достаете напольные весы, а они неисправны, а без них никак нельзя контролировать вес. Не отчаивайтесь, сегодня мы расскажем, как починить напольные электронные весы.
