Определение
Твердотельное реле — устройство электронного типа, один из видов реле, в котором нет движущихся элементов. Изделие применяется для подачи тока или разрыва цепи путем внешнего управления (действием небольшого напряжения).
Твердотельное реле (сокращено — ТТР) имеет внутри датчик, реагирующий на подачу управляющего сигнала. Кроме того, в составе изделия имеется твердотельная электроника, в том числе включающая цепочка, способная коммутировать большие I.
Устройство может устанавливаться в цепях переменного и постоянного тока, часто применяется как обычное реле. Главная разница в том, что в ТТР нет механических контактов.
Преимущества и недостатки
Каждый тип реле имеет свои плюсы и минусы:
Часовые или анкерные. Большой плюс у них – практически полная независимость от стороннего питания и поистине железная надежность. Минус – рано или поздно, при отсутствии ухода, механизм все же может дать сбой или вовсе выйти из строя. Опять же, соединение контактов по времени в таких приборах происходит непосредственным образом, а значит, есть шанс возникновения искры. Что, в свою очередь, ограничивает ниши применения механического таймера – в любой пожароопасной среде этот фактор создает множество проблем.
Анкерное реле времени ЭВ-142
Моторные. У таких реле времени преимущества механических, но и те же недостатки – конечный (хоть и не скорый) выход из строя и искровые соединения.
Моторное реле времени РВТ-1200
Пневматические или гидравлические. Они надежны, но отличаются крупными габаритами, виной которых – объем демпферной камеры. Кроме всего прочего, точность установки временных промежутков на них относительно низка и требует участия подготовленного специалиста. Поэтому и применяются такие реле только на производствах, где есть свой штат настройщиков.
Пневматическое реле времени РВП-72
Электромагнитные. При всей простоте конструкции они обладают существенным минусом – точность настройки на временные интервалы очень затруднена и в каждом приборе различна, вне зависимости от количества поворотов регулирующих винтов. То есть, другими словами, повернув десять раз винт и выставив время на одном приборе, десятикратным оборотом такого же регулятора на другом невозможно добиться одинакового по периоду срабатывания с предыдущим.
Современное электромагнитное реле
Электронные. На текущий момент такие аппараты вытесняют все предыдущие модели. Они практически лишены минусов, относительно точны в настройке, и соединение линии в таких приборах происходит бесконтактным методом. Единственный минус, отмечаемый пользователями таймеров такого вида – удобство настройки периодов задержки.
Пример простого электронного реле
Логические. Представляют собой развитие электронных вариантов, с лучшей индикацией, более удобным управлением, а также возможностью использования их в качестве частей «умного дома». Шкала времени на логических устройствах ограничена только глубиной заложенной программы. Дополнительный плюс – содержащиеся в них логические элементы могут срабатывать не только от временных интервалов, но и внешних управляющих импульсов-сигналов от датчиков или контроллеров. Единственный минус пока – цена – она немного выше, чем за просто электронные. Настройка подобных реле времени уже называется программированием.
Пример программируемого реле времени
Преимущества и недостатки устройства
Одним из плюсов реле является большой диапазон настроек
Достоинства электронных изделий проявляются в их высокой надежности и функциональности. К числу недостатков относят ограниченность интервалов, на которые можно настроить реле при программировании, а также высокую стоимость в сравнении с электромагнитными образцами.
Основными достоинствами э/м приборов являются:
- относительно низкая стоимость в сочетании с большим диапазоном настроек возможностью задания суточных интервалов,
- простота конструкции в сравнении с электронными моделями,
- отсутствие необходимости в программировании и коррекции настроек реле времени для включения света или силового оборудования.
К минусам этих устройств относят ограниченный ресурс эксплуатации, а также некоторые сложности с установкой и использованием в цепях постоянного тока.
Назначение и виды
Реле времени предоставляет возможность задать определенный временный интервал, необходимый для работы электрооборудования. Зачастую оно используется в случаях, когда предполагается автоматическое включение различных приборов через определенный промежуток времени.
В быту реле времени применяется с целью экономии электроэнергии. При автоматическом включении и отключении бытовой техники и освещения, население существенно экономит свой бюджет. Кроме этого данный прибор востребован среди потребителей благодаря длительному сроку эксплуатации, а также практичности в использовании.
Приспособления цикличного вида вызывает сигнал через установленный временной промежуток. Исконный вариант этого типа был механическим. Он взаимодействовал с контактами посредством запрограммированного механизированного барабана. Когда появились микропроцессоры, реле стало обладать различными диапазонными критериями. Цикличное реле по большей части применяется в уличном освещении.
Промежуточный тип предусматривает временную задержку при подключении электроприбора на установленный момент. Такая задержка необходима для правильной и корректной работы электрических приборов, имеющих сложный механизм. В свою очередь промежуточные реле делятся на электромагнитные реле; пневматические устройства; приспособления, имеющие часовой механизм; электронные реле; а также моторные реле.
Блочные реле применяются в областях узкой специализации, к примеру, задержка во времени фотопечати. Блочный прибор обладает вмонтированным питанием и устанавливается как самостоятельное устройство.
Встраиваемое устройство не имеет корпуса и собственного источника питания. Реле является частью более сложного механизма. Используется в качестве вспомогательного элемента, и имеет общий корпус с другими элементами. Самым распространенным примером может являться стиральная машина автомат.
Модульные приспособления схожи с блочными разновидностями. Зачастую их устанавливают в распределительные щитки на дин-рейку.
Электромагнитные
Данный вид применяется только в сетях, имеющих постоянный ток. Реле оснащено короткозамкнутой обмоткой на подобие, медной гильзы. Задержка во времени происходит благодаря этой гильзе, которая препятствует увеличению магнитного потока и включению якоря главного реле. Устройство можно устанавливать на временной отрезок, который составляет пять секунд. Такие типы используются в электроприводах с целью их разгона или торможения.
Электромагнитное реле
Электронные
Электромагнитные устройства обладают функцией программирования задержки времени. Выпускаются аналоговые и цифровые виды. Приспособление контролирует процессы в электронных схемах, производит отсчет установленного количества импульсов, регулирует разряд и заряд конденсаторов. Такие устройства широко применяются в быту.
Пневматические
Реле называется пневматическим благодаря содержанию в своем механизме пневматического катаракта. Посредством специального регулировочного винта изменяется диаметр отверстия, которое поглощает воздух, в результате чего происходит задержка во времени. Такой аппарат можно запрограммировать на шестидесятисекундную задержку. Это изделие можно применять для автоматического управления электрооборудованием, а также для управления электроприводом, его разгоном и торможением.
Моторные
Данные типы используются для защиты воздушных линий при их повторном подключении. Основным элементом данного устройства является синхронный двигатель, который осуществляет свою работы с помощью электрической сети переменного тока, имеющей частоту в 50 Герц. Кроме этого в механизм реле входит электромагнит, посредством которого осуществляется сцепление двигателя и редуктора. Прибор способен произвести задержку времени от десяти секунд до нескольких часов.
С часовым механизмом
В основе такого реле лежит пружина. Электромагнит, входящий в конструкцию, приводит данную пружину в действие. На специальной шкале устанавливается необходимое время, по истечению которого контакты реле замыкаются. Временной промежуток может быть установлен на величину от 0,1 до 20 секунд.
Реле времени с часовым механизмом
Виды реле
Блочные модели
По способу подключения к действующей электросети все релейные устройства подразделяются на следующие классы:
- приборы блочного типа;
- переключатели, встраиваемые непосредственно в электронную схему;
- модульные конструкции.
Устройства блочного типа выполняются в виде монолитного переходника, втыкаемого непосредственно в розетку. Их контакты напрямую подключаются к фазе и нулю коммутируемой цепи. Встраиваемые образцы не нуждаются в стороннем источнике питания, так как работают в составе сложных электронных схем.
Модульные устройства
Модульные реле времени крепятся на дин рейке в распределительном шкафу и подключаются к расположенной рядом нулевой и фазной шине. В соответствии с особенностями конструкции конкретного исполнительного механизма все известные образцы реле имеют следующие исполнения:
- электромагнитного типа;
- приборы, выполненные на основе электронной схемы;
- похожие на заводные механизмы пневматические и электромеханические устройства (последние по внешнему виду напоминают часы).
Цифровое реле задержки отключения нагрузки
По виду механизма, обеспечивающего задержку во времени, эти устройства делятся на следующие классы:
- с электромагнитным замедлением;
- пневматические (компрессорные);
- с часовым (анкерным) замедляющим механизмом;
- моторные системы;
- электронно-механические аналоговые устройства.
Каждый из перечисленных образцов отличается от аналогов своими характеристиками и применяется в конкретных условиях на усмотрение пользователя. Устанавливаемые на дин рейку модульные конструкции могут использоваться в качестве временного реле 220 Вольт для освещения внутридомовых пространств.
Конструкция
На заре развития электротехники производились «примитивные» электромагнитные реле. Затем люди поняли, что если поместить контакты в вакуум, то устройство прослужит дольше. Так появилось герконовое реле. Далее прогресс пришел к тому, что если исключить из устройства подвижные части, то срок работы увеличится еще сильнее. В результате миру явились твердотельные реле.
Это лишь малая часть разновидностей этих приборов. Реле существует сотни видов, каждый из которых создан под определенные цели.
Как включить реле
В классическом электромагнитном устройстве есть пара контактов. Они подвижны. Если на них подается ток, то электромагнит прижимает контакты друг к другу и управляемая цепь замыкается. Такие релейные приборы включаются, если подать на них управляющее напряжение. Обычно именно они и выполняют функцию промежуточных.
Существуют и герконовые реле (геркон, герметичный). Конструкция представляет 2 контакта, помещенных в герметично запаянную стеклянную колбу. Они включаются, если попадают под действие магнитного поля. Проверка такого прибора производится с помощью постоянного магнита. Его необходимо поднести на расстояние 5-15 мм.
- Твердотельные реле успешно применяются в роли промежуточных. Для включения на прибор необходимо подать управляющее напряжение. В отличие от электромагнитных, в твердотельных устройствах нет подвижных частей.
- Тепловые реле встречаются в чайниках, утюгах, термопотах и автоматических выключателях (тепловой расцепитель). Тепловые устройства замыкают контакты при определенной температуре.
- Реле времени. Для включения необходимо, чтобы прошел определенный промежуток времени. Устройство предназначено для отложенного запуска электрических агрегатов. Классический пример — «крутилка» в советских стиральных машинах. Заводится механизм, и реле отсчитывает время до выключения двигателя. При этом слышен характерный треск.
Существуют другие устройства, срабатывающие на иные типы внешнего воздействия. Они выступают чем-то вроде органов чувств в мире электроники. Такие приборы реагируют на:
- изменение давления (высоты над уровнем моря);
- снижение (увеличение) температуры, влажности;
- появление магнитного поля;
- изменение положения в пространстве;
- наличие света, звука, вибрации.
Разновидности устройства
Основные виды реле времени от применяемых технологий в их конструкции:
Самые надежные и использующиеся длительное время – часовые или анкерные. Их работа обеспечивается пружинным механизмом, заводящимся руками или автоматически, при подаче напряжения на устройство. Отличительный признак такого прибора – наличие механической надстроечной шкалы, выставляя значения на которой, устанавливают время и период включения и прерывания линии тока для потребителя.
Устройство часового реле
Моторные. Чем-то такие реле похожи на анкерные, вот только для хода часов используется не пружина, а маленький электродвигатель. От него и работает механизм прибора – он обеспечивает вращение всех шестеренок редуктора, осуществляющих перемещение замыкающих контактов в состояние «включено» или «отсоединено». Сами параметры срабатывания выставляются вручную специальными фиксаторами.
Простое, моторное реле времени
Пневматические или гидравлические. Применяются в основном в производстве, для управления станками. Замедление механизма включения обеспечивается специальным воздушным или жидкостным демпфером, замедляющим ход толкателя в электромагните, который в свою очередь и соединяет контакты. Период срабатывания зависит от объема рабочего тела в ограничивающей камере. Когда при включенном электромагните толкатель жмет на мембрану, та не сразу прогибается – сначала должен выйти воздух или жидкость из камеры демпфера под ней, и только тогда он дойдет до финиша и соединит клеммы. Регулируя скорость истечения рабочего тела, и устанавливают временные промежутки срабатывания пневматических или гидравлических реле.
Устройство пневматического реле
Электромагнитные. Уже более близкие к современным и до сих пор часто используемые реле времени. Их принцип действия – электромагнит, который при наборе на магнитный сердечник необходимой силы поля соединяет с его с помощью контакты прохождения питания клиентского устройства. Пауза срабатывания обеспечивается дополнительной катушкой (гильзой), одетой на тот же магнитный якорь, но с обратным ходом тока. Время действия такого реле основано на эффекте остаточного магнетизма сердечника, который продолжает создавать поле еще некоторое время после отключения основной обмотки.
Устройство электромагнитного реле
Электронные. Условно, они все построены на периоде заряда конденсатора, замедление которого обеспечивается характеристиками нагрузки-резистора. При достижении полной емкости конденсатор перестает пропускать через себя ток, что дает возможность открыться полупроводниковому или ламповому элементу, от которого уже и срабатывает включение или разрыв питания клиентского устройства. После разряда конденсатора происходит обратная отсечка потребителя. Устройства на основе таких элементов узнать достаточно просто – на их поверхности находятся регуляторы, выполненные или в виде пазов под отвертки, или рукояток, которыми контролируется параметры сопротивления резисторов в цепи.
Простая схема электронного реле
Логические. Реле времени с такой основой используют для своей работы микросхемы, в составе которых находятся логические сумматоры, отсчитывающие время в зависимости от пройденного количества тактов задающего генератора. В момент, когда достигаются установленные значения, «процессор» устройства подает сигнал на исполнительный контур, который в свою очередь производит подключение питания потребляющей части. После того, как количество тактов достигает второго заданного прибору значения – линия прерывается. Такой класс оборудования легко узнать по наличию цифровых дисплеев и множества клавиш, которыми и программируются требуемые параметры.
Схема простого логического реле
Схемы подключения реле времени
Для подключения реле времени применяются самые различные схемы. Их выбор зависит от того, какую нагрузку предполагается коммутировать с его помощью. Схема подключения реле времени простейшего типа выбирается с тем расчетом, чтобы она обеспечивала стабильную работу данного устройства. Единственным недостатком является то, что с их помощью удается переключать только одну линию с ограниченной по величине нагрузкой. Такими потребителями могут быть уличные источники света (фонари) или механизмы для полива газона.
Еще одна схема используется при необходимости управления значительными токовыми нагрузками. В этом случае от реле времени управляется контактор пускателя, включенного в трехфазную цепь питания асинхронного двигателя, например. Возможны и другие варианты установки и включения прибора, зависящие от конкретных условий эксплуатации.
Подключение реле времени
В современных условиях чаще всего используются цифровые электронные таймеры. Они обеспечивают стабильную работу, высокую точность действий и широкий диапазон установки временных задержек. Программа таких приборов предусматривает большое количество включений и отключений. Для нормальной работы электрической цепи используется схема подключения реле времени.
Основой типового прибора является таймер на микропроцессорах, имеющий жидкокристаллический дисплей. Программирование осуществляется с помощью специальных кнопок.
Необходимая коммутация задается с помощью реле, в котором имеются переключающиеся контакты №№ 3, 4, 5, показанные на рисунке. Для подачи питающего напряжения к таймеру существуют клеммы №№ 1, 2. Переключающиеся контакты дают возможность различных операций с электрическими нагрузками не только путем обычного включения или выключения. Они позволяют работать сразу с несколькими электрическими цепями, выполняя их включение или отключение.
Таким образом, область использования реле времени существенно расширяется. Это позволяет по очереди освещать большие площади, путем автоматического отключения и включения светильников. Получается существенная экономия электрической энергии.
Принцип поочередного включения и отключения разных групп освещения активно используется в частных загородных домах. В разных комнатах происходит автоматическое включение света, создавая иллюзию присутствия хозяев. Эта мера очень эффективно предупреждает воровство в период длительного отсутствия жильцов. Электропитание нагрузки и реле времени осуществляется раздельно и никак не связано между собой. Это позволяет задавать управление нагрузками с большими мощностями, вплоть до 380 вольт.
Что такое реле времени?
Надо полагать, что читатель этой статьи — не специалист в вопросах электротехники, а лишь пытливый пользователь, старающийся расширить свой кругозор и применить полученную информацию в повседневной жизни. Поэтому для начала будет полезно вспомнить, что же скрывается под общим термином «реле»?
Не будем приводить длинную «научную» формулировку этого понятия – она может быть не вполне понятна начинающему. А если говорить простыми словами, то реле – это электромеханическое или электронное устройство, которое производит коммутацию (соединение или разрыв) электрической цепи при получении внешнего управляющего сигнала. Если точнее, то срабатывание происходит, когда внешнее воздействие достигает какой-то заданной величины.
Первые реле были изобретены, изготовлены и применены еще в середине XIX века – они стали незаменимым компонентом аппаратов бурно развивающейся в те времена телеграфной связи. С тех пор, безусловно, эти устройства прошли длинный путь доработок и усовершенствований, повысилась их надежность, появились новые типы, способные работать в самых разных условиях эксплуатации. Но принцип остался неизменным – внешнее управляющее воздействие руководит замыканием, размыканием или переключением электрических цепей.
На схеме очень наглядно показан основной принцип работы электромеханического реле. Ну а количество контактов и схема их переключения при срабатывании устройства далеко не ограничивается этими двумя примерами.
По большей части реле управляются электрическими сигналами – когда показатели силы тока или напряжения достигают определенной величины. Но, кстати, управляющее воздействие вовсе не обязательно является электрическим. Существуют реле, срабатывание которых вызывается изменением давления в трубопроводе, температуры окружающей среды, освещенности объекта и другие. Все это открывает очень широкие возможности автоматизации и обеспечения безопасности эксплуатации разнообразной электрической техники.
Реле давления – в бытовых условиях обычно ставится в цепи питания насосного оборудования, что позволяет автоматизировать работу систем автономного водоснабжения или отопления.
Можно добавить, что в наше время наряду с электромеханическими реле все шире используются «твердотельные» — электронные ключи, в которых переключение контактов происходит за свет использования каскадов полупроводниковых элементов или интегральных микросхем.

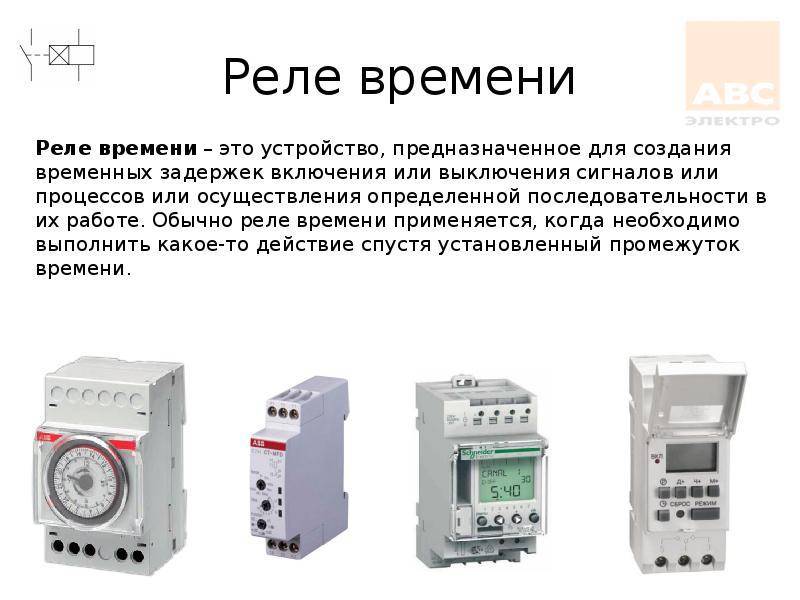

Теперь – к вопросу о том, что же такое реле времени.
А подсказка кроется в самом названии. Это в принципе такое же реле, но срабатывание которого происходит с определенной задержкой после подачи (или снятия) управляющего сигнала. Или же коммутация цепей производится с определенным алгоритмом по времени.
Такие устройства нашли очень широкое применение в автоматизации промышленного оборудования. Но их широко используют и в бытовых условиях. Например, на них можно переложить часть забот по управлению осветительными приборами, климатическим оборудованием или системами вентиляции, с получением весьма впечатляющего эффекта экономии электроэнергии. Появляется возможность производить в заданное время необходимые действия с бытовыми электрическими приборами даже в отсутствие хозяев или без их вмешательства. Одним словом, реле времени способны значительно упростить жизнь владельцам дома.
Электромеханическое аналоговое реле времени в корпусе под установку на стандартную DIN-рейку. Даже внешне некоторые приборы такого предназначения напоминают обычные часы.
Это была, так сказать, общая информация. А теперь перейдем к более пристальному рассмотрению разнообразия этих устройств и алгоритмов их работы.
Схемы подключения магнитного пускателя с катушкой на 220 В
Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.
Кнопки могут быть в одном корпусе или в разных
С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.
Подключение пускателя с катушкой 220 В к сети
Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.
Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).
Сюда можно подать питание для катушки

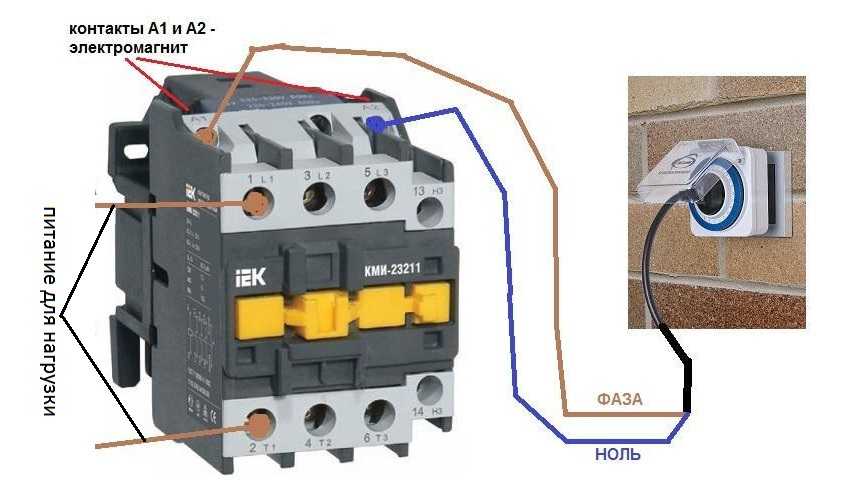

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.
Подключение контактора с катушкой на 220 В
При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть
Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.
Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).
Схема с кнопками «пуск» и «стоп»
Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже
Обратите внимание, что
Схема включения магнитного пускателя с кнопками
Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.
Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата
В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.
Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.
Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.
Целесообразность самоделок
Почти нет таких ситуаций, когда пользователи вынуждены делать временное реле своими руками из-за отсутствия в продаже подходящего прибора для их потребностей.
Все возможные таймеры, а точнее модули, комплекты для сборок, если рассматривать данный вопрос приближенно к самоделкам, можно купить на интернет площадках. Например, цена аналогов описанных нами сборок на NE555 колеблется от 1 до 3 $. Стоит ли затруднять себя? Плюс к этому можно подобрать устройство с большим диапазоном, с несколькими каналами, многофункциональное и с дисплеем; на слаботочное питание 5, 12, 24 В, и иное, а также на 220 Вольт.
Самоделкой целесообразно заниматься, если под рукой есть необходимые запчасти, пользователь имеет навыки работы с электроникой, а также когда нет желания заказывать и ждать модуль, когда в местности отсутствуют магазины радиодеталей. Также часто кустарные изделия создают ради интереса, чтобы повысить опыт, познания в данной сфере.
Монтаж импульсного реле
Как подключить импульсное реле? Здесь необходимо руководствоваться схемой, которая облегчает монтажные работы. В этом случае выключатель, контролирующий процесс освещения не должен быть в разомкнутом положении. Он имеет специальную размыкающую пружину. В процессе нажатия она быстро срабатывает, тем самым замыкая цепь в другом месте.
Как правильно подключить своими руками? Схема предлагает четыре варианта решений. Один выход контакта предназначается для подключения фазы электропитания, к другому подключают ноль.
Нулевой провод необходимо проводить отдельно к каждой лампе освещения. Количество выключателей не должно превышать допустимое значение, которое указывают в техническом паспорте устройства. Если их число будет превышать допустимое значение, то возможно ложное срабатывание прибора.
В биполярных моделях производят установку на ряду с автоматическими выключателями. Для этого проводят дополнительно четыре провода:
- входящая фаза;
- нейтральный контакт;
- выводящий провод для кнопки;
- выход для питания лампочек.
Первым делом проводят в установочной коробке кабель внешнего выхода. На схеме показано две кнопки выключателей. На самом деле их может быть от 6 до 10 точек. Здесь необходимо расположить провода на расстоянии 2 см от силовых контактов.
По завершению монтажных работ, рекомендуется сделать качественную изоляцию. Для этого используют термоусадочные кембрики. Они обеспечат плотную фиксацию проводников. Помимо этого, такой изоляционный материал защитит от короткого замыкания между контактами в процессе эксплуатации.
