Ревизия накопительного бака
Начиная работы по регулировке оборудования, отключают систему от сети, закрывают напорный вентиль со стороны забора воды. Откручивают кран и сливают воду, а остатки спускают через напорный рукав, отсоединив его от мембранного бака. Сначала проверяют воздушное давление в емкости гидроаккумулятора.
Роль гидроаккумулятора в работе системы

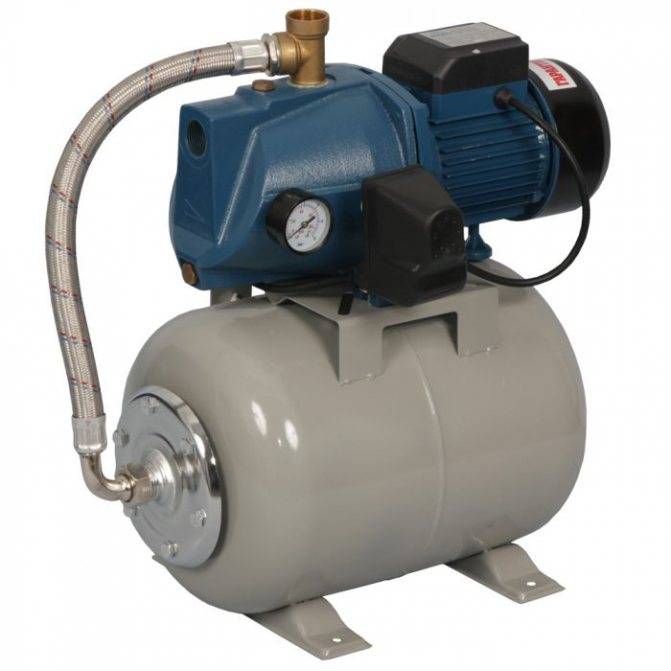

Мембранный бак насосной станции является, по сути, металлической емкостью с расположенной внутри резиновой грушей, которая предназначена для сбора воды.
В свободное пространство между резиновой грушей и стенками бака накачивается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая размежевывает емкость на два отделения — для воды и воздуха.
Бак гидроаккумулятора поддерживает давление в системе и создает небольшой запас воды. Раз в месяц следует проводить проверку давления в гидропневматическом баке при отключенном насосе и слитой из подающей трубы воды
Чем больше воды поступает в устройство, тем больше она сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из емкости. Это позволяет поддерживать стабильный напор воды даже во время бездействия насоса.
Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в нее вместе с водой в виде маленьких пузырьков и постепенно накапливается там, уменьшая полезный объем.
Для этого сверху на больших баках предусмотрен специальный клапан. С маленькими емкостями приходится ухищряться, чтобы удалить воздух: обесточивать систему и несколько раз сливать и наполнять бак.
Подбор гидробака по объему производится с учетом наибольшего значения потребления воды для конкретного потребителя. Учитывается допустимое количество включений в час, указанное производителем, а также номинальные показатели давления включения, давления выключения и заданное пользователем давления в гидробаке
Контроль давления воздуха
Хоть производитель и проводит регулировку всех элементов насосной станции еще на этапе производства, перепроверять давление нужно даже в новом оборудовании, так как на момент продажи оно может несколько снизиться. Устройство, которое эксплуатируется, осматривают до двух раз за год.
Для измерений используют как можно более точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность воспользоваться автомобильным манометром, со шкалой, с наименьшей градуировкой — это обеспечит более достоверные результаты.
Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (выставляется с помощью реле). Для баков с различным объемом показатель может составлять от одного до двух бар. Регулировку осуществляют через ниппель, накачивая или стравливая лишний воздух.
Для нормальной работы станцию оснащают обязательными контрольно-регулирующими приборами:
Галерея изображений
Фото из
Обязательными компонентами насосной станции являются реле давления, позволяющее регулировать значения давления в системе, и манометр, необходимый для его контроля Для настройки параметров давления в системе реле оснащено двумя пружинами, позволяющими задавать верхний и нижний пределы давления в контуре водоснабжения Для того чтобы повысить верхний предел параметров давления, при котором автоматически прерывается работа помпы, гайку 1 вращают по часовой стрелке. При этом гайку 2, отвечающую за нижний предел, нужно поднять на такую же величину Все действия по настройке реле давления необходимо проводить с параллельным контролем изменений манометром. Перепад верхнего и нижнего пределов давления рекомендован в интервале 1,2 — 1,6 бар
Обязательные составляющие насосной станции
Пружины для настройки реле давления
Специфика изменения давления с помощью реле
Использование манометра при настройке реле
Чем меньше воздуха закачано в систему, тем больше воды она способна аккумулировать. Напор воды будет сильным при наполненном баке, и все более ослабляться при заборе воды.
Если такие перепады являются комфортными для потребителя, то можно оставить давление на наименьшем допустимом уровне, но не меньше 1 бар. Меньшее значение может привести к трению наполненной водой груши об стенки бака и ее повреждению.
Чтобы установить в сильный напор воды, необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница напора при наполненном и пустом баке будет менее ощутимой, обеспечивая ровный и сильный поток воды.
Проведение работ по подключению и настройке реле давления для гидроаккумулятора
Хотя многие считают процесс монтажа и регулировки прибора сложным для понимания, на самом деле он таковым не является. Каждый владелец загородного дома с наличием скважины или колодца может самостоятельно подключить и настроить устройство для обеспечения строения водой.
Одна из схем подсоединения гидроаккумулятора к системе
Стандартная схема подключения реле давления к гидроаккумулятору
Готовое изделие взаимодействует как с водопроводной, так и с электрической системой здания. При смыкании и размыкании контактов подается либо перекрывается жидкость. Прибор давления устанавливается стационарно, так как перемещаться его с места на место нет необходимости.
Указано назначение контактных групп прибора
Для подключения рекомендуется выделить отдельную линию электричества. Непосредственно от щитка следует провести кабель с медной жилой сечением 2,5 кв. мм. Не рекомендуется соединять провода без заземления, ведь сочетание воды и электричества таит скрытую опасность.
Наглядная схема для самостоятельного подключения реле
Кабели следует пропустить через отверстия, располагающиеся на пластиковом корпусе, после чего подсоединить к контактной колодке. Она содержит клеммы для фазы и ноля, заземления, проводов для насоса.
Правильная настройка реле давления гидроаккумулятора
Для регулировки прибора требуется точный манометр, позволяющий определить давление без ошибок. Ориентируясь на его показания, можно произвести относительно быструю настройку. При повороте гаек, расположенных на пружинах, можно уменьшить или увеличить давление. Во время настройки необходимо придерживаться определенной последовательности действий.
Ведутся работы по настройке прибора
Итак, регулировка реле давления для гидроаккумулятора осуществляется следующим образом.
- Система включается, после чего при помощи манометра отслеживаются показатели, при которых происходит включение и отключение устройства;
- Сначала настраивается пружина нижнего уровня, имеющая большие размеры. Для регулировки используется обычный гаечный ключ.
- Производится тестирование выставленного порога. Если есть необходимость, то предыдущий пункт повторяется.
- Далее крутится гайка для пружины, позволяющей выставить верхний уровень давления. Она имеет меньшие размеры.
- Работа системы полностью тестируется. Если по каким-то причинам результаты не удовлетворяют, то производится повторная настройка.
Демонстрируются регулировочные гайки устройства
Принцип работы
Смысл реле состоит в том, что специальные пружины регулируют диапазон давлений, при которых происходит включение и отключение насоса. Нижний порог – это такое давление воды в гидробаке, при котором замыкаются контакты на включение аппарата. Средняя величина для большинства насосных станций – 0.9-1.8 атм. То есть, если давление в системе опускается ниже этой величины, происходит включение.
Верхний порог, он же «дельта Р», ΔP,- это такое значение, при достижении которого автоматика дает команду на выключение насоса.
Для домашних потребностей обычно хватает 2.4 атм., но никто не запрещает увеличивать давление отключения до более высоких значений. Главное, чтобы аппарат был в состоянии выдать такое давление и трубопроводы его выдержали.
На примере действие реле можно показать так:
- Вы включили кран для мытья посуды. Давление в системе позволяет некоторое время обойтись без включения насоса. Если моем одну кружку, или гидроаккумулятор имеет большой объем, или реле настроено на высокий порог включения насосной станции, то можно обойтись без электричества.
- Далее давление в баке падает ниже Р. Автоматика включает насос, он обеспечивает нас водой и наполняет гидробак.
- Мы закрываем кран. Давление в системе повышается и по достижению заданной величины ΔP, происходит отключение насоса. Наше оборудование снова находится в режиме ожидания.
Устройство
Устройство реле для бытовой или садовой насосной станции не сложное. При покупке насосной станции в сборе, реле уже имеет установленный диапазон значений. Он зависит от емкости гидроаккумулятора (бака). В нем имеется специальная мембрана, которая отделяет воду от воздуха. Реле подключено к полости, заполненной воздухом. Чтобы измерить начальное давление в этой полости, обычный автомобильный манометр подсоединяют к ниппелю, который есть на каждом гидроаккумуляторе.
Пружина, регулирующая нижний порог (включение насоса), замыкает контакты, когда давление падает ниже установленного. Обычно, это маленькая пружина, которую можно отпускать или затягивать с помощью простой отвертки или гаечного ключа.
Другая пружина регулирует диапазон значений или ΔP. Настроив её на максимально комфортное для нас значение, мы задаем режим работы оборудования.
Электрическая часть реле имеет питающий провод и ведущий к насосу кабель. Пружина замыкает или размыкает контакты, в результате чего, сигнал подается либо перестает поступать на насос.
Как настроить и отрегулировать
настройка реле давления
Установка нужного нам значения отключения насоса осуществляется отверткой на специальном месте в корпусе реле. Поворачивая её по часовой либо против часовой стрелки, мы задаем давление, достижение которого вызывает размыкание контактов и выключение насоса.
Не стоит пытаться установить максимальное значение. Нам просто будет некомфортно иметь огромный напор в кране и в других потребителях воды. Также не всегда трубопроводы и запорная арматура (вентили, прокладки, шаровые краны, клапаны) способны выдержать высокое давление.
Достаточным для комфортного пользования душем, мойкой, туалетом и садовой поливальной машиной можно назвать давление 2-2.4 атм.
Есть также возможность более глубокой настройки. Для этого открываем верхнюю крышку. Видим, что большая пружина заведует верхним порогом, или отключением насоса. Также есть маленькая пружина, затянув или послабив которую, мы увеличиваем или уменьшаем нижнее значение, т.е. включение насоса. Нормальным считается примерно 1 атм.
Но так как все мы разные и по-разному смотрим на комфорт и удобство своего водоснабжения, то можно повысить либо понизить порог включения. Всё это делается экспериментально. Одни модели нужно повернуть на пол-оборота, другие – на несколько для достижения комфортного давления на включение насоса.
На видео – подробная инструкция по регулировке:
Ремонт насосной станции своими руками, замена сальника и других деталей
Насосная станция нужна для частного дома. При неожиданной поломке будет причинено немало неприятностей. Конечно, многие из поломок настолько типичны, что ремонт насосной станции своими руками выполнить совсем несложно. Узнаем, как это делается.
Насосная станция для дома ремонт
Если нужно добиться успешного функционирования водопроводной системы, то вам придется создать нужное давление и напор. В некоторых случаях эта проблема решается при помощи станции. Сам насос будет качать воду, поступающую непосредственно в бак. Как только давление будет максимально высоким, то насос может отключиться. В результате вся вода будет израсходована, а показатель давления снизится. Процесс управления осуществляется в автоматическом режиме.
Насосная станция обеспечивает поступление воды в дома и другие строения, которые находятся на одном участке
После изучения работы при необходимости можно выполнить ремонт насосной станции и что важно – это не очень сложно
Ремонт реле насосной станции и другие поломки
Главные причины неисправности
Как известно, любое оборудование не может быть вечным, поэтому случаются поломки. Насосная станция перестала работать или же, некорректно функционирует при отключении, подачи электричества нет воды в самой системе.
Бытовой насос устроен не очень сложно, поэтому ремонт насосной станции может быть выполнен без привлечения специалистов.
Порой вполне достаточно просто разобрать систему и сменить деталь, вышедшую из строя. Также можно проклеить трещины на поверхности бака и убедиться в подаче электричества, хотя если не удалось найти должного решения, то необходимо обратиться к специалисту.
Бытовая насосная станция ремонт
Наиболее популярные проблемы
№1. Насос продолжает вращаться, но вода все равно не поступает. Как правило, это связано с нарушением герметичного состояния трубопровода, а также с некорректной работой обратного клапана. При ее отсутствии можно просто долить нужный объем и проверить обратный клапан.
Настройка реле
При правильном давлении воздуха в накопителе и чистых фильтрах можно приступать к настройке реле воды в насосной установке. Работу по регулировке ведём в такой последовательности:
- После отключения насоса производим слив воды из трубопровода. Для этого открываем нижний кран в системе. При помощи отвёртки или гаечного ключа снимаем крышку с реле.
- Включаем насос, который произведёт закачку воды в систему.
- В момент выключения насосного агрегата необходимо записать показания манометра. Так вы узнаете текущее верхнее давление.
- После этого стоит немножко приоткрыть кран, который находится в наивысшей точке системы. Если у вас одноуровневая система, то откройте кран, наиболее удалённый от насоса. Когда давление понизится до определённого значения, насосный агрегат снова запустится. Вам стоит засечь показания манометра в момент запуска и снова их записать. Так вы найдёте текущее нижнее давление. Отняв полученные результаты, вы получите разницу давлений, на которую и настроено ваше реле. Кроме записи показаний оцените напор из открытого крана (самого дальнего в системе).
- Если напор оказался недостаточным, то нижнее давление необходимо увеличить. Для этого агрегат нужно отключить от электропитания и поджать гайку на большой пружине. Если вам нужно уменьшить напор, то пружину стоит ослабить.
- Переходим к настройке разности давлений, которую вы уже узнали, отняв найденные показатели. Оптимальные показатели должны быть в пределах 1,4 атм. Если ваш результат меньше, то это может вам дать более равномерную подачу воды, но более частый запуск насоса. Это может привести к преждевременному износу агрегата. Если ваш результат превышает оптимальные показатели, то работа будет проходить в более щадящем режиме, но станет ощутимой разница между предельно высоким и низким напором. Чтобы настроить этот параметр, нужно поворачивать гайку на малой пружине. Чтобы увеличить разность давлений, необходимо повысить силу сжатия. Ослабление пружины вызовет обратное действие.
- После проведения регулировки стоит проверить её эффективность. Для этого воду из системы снова сливают, к насосному оборудованию подключается электропитание и агрегат запускается. Дальнейшие действия повторяют, пока настройки реле не будут вас устраивать.
Гидроаккумулятор
Резерва в гидроаккумуляторе (он же мембранный, расширительный бак) хватит для умывания и некоторых других небольших потребностей (питье, готовка малого объема пищи), при этом нет необходимости включать нагнетатель.
ГА представляет собой герметичную металлическую емкость (баллон) внутри с резиновой мембраной или грушей, разделяющей сосуд на 2 части: одна со сжатым воздухом, вторая — для воды. Первый в емкости создает давление, оно сжимает шар с жидкостью, выталкивая ее в водопровод. А при наполнении резиновой части водой сжимается уже воздух, увеличивающий свой натиск на грушу для последующего выдавливания.
При постепенном расходе натиск внутри ГА снижается, пока не достигает порога запуска помпы. Затем, после расхода, бак наполняется, соответственно, число мПа плавно повышается — достигается значение отключения насоса. Процесс обеспечивает именно ровный стабильный напор, какие бы скачки ни были на входе в бак.
Роль гидроаккумулятора
Регулировка давления тесно связанная с ГА (в среднем его объем 20…100 л), реле без него будет работать, но полноценной схема будет только с ним.
В чем важность устройства:
- именно мембранный бак создает нужное давление, затребованные для эффективного функционирования рамки регулировки, широкий диапазон пороговых значений вкл./откл.;
- обеспечивает ровный напор, исключает гидроудары, одних из самых губительных явлений для труб и всего оборудования;
- создает резерв, затребованный при сглаживании напора и при перерасходе.
Цель и задача подсоединения реле давления к насосу — чередование включений его и гидробака. Главная функция прибора как у всех реле — сцепление/расцепление контактов электропривода, когда достигаются выставленные пользователем пороговые значения, в нашем случае давления.
Место расширительного бачка в схеме с глубинной помпой:
Расположение гидроаккумулятора в схеме с насосной станцией:
Расчет гидробака
Исчисление объема и давления для гидроаккумулятора (расширительной емкости) — отдельная тема, поэтому укажем только основы.
Иногда допускают ошибку думая, что чем больший объем, тем значительнее резерв, реже включается помпа и это лучше, но это только отчасти верно по таким причинам:
- нагрузки возрастают, ГА выходит из строя быстрее, а стоимость ремонта, замены мембраны более габаритных приборов намного выше;
- большая разница между мин. и макс. давлением приведет к понижению комфорта, например, душ принимается при 3.5 атм., которые будут понижаться в процессе до 1.5 атм. Такое снижение напора заметно, что может нервировать пользователя;
- высокий напор любит не вся сантехника, повышается риск протечек;
- слишком большой запас чреват застойными явлениями в баке.
Задача резервирования для ГА второстепенная, главная цель — сглаживание гидроударов и сокращение числа включений помпы. А для повышенного запаса ставят отдельно накопительные емкости.
Надо помнить следующий нюанс и осуществлять подбор с его учетом: вода в расширительном сосуде занимает в среднем около 1/3 общего объема бака, место для жидкости меняется с изменением давления в сосуде, что видно в приведенных нами таблицах.
Перед тем как отрегулировать реле давления воды, надо также помнить, что оптимальная разница между точками запуска/остановки ΔР 1.5–1.8 атм. На некоторых реле даже не предусмотрена регулировка этого значения — они изначально собраны именно под указанную цифру. Среднестатистически минимальный показатель в трубопроводе для водоснабжения частного дома — 1.5–1.8 атм., максимальный — 3 атм., при этом, как мы уже указали выше, запас воды в ГА — 1/3 от его общего объема. Это соотношение отлично видно по таблице.
Внутри резервного бака значение должно быть меньшим на 0.1–0.5 бар, чем для включения насоса (порога реле для запуска). Пример: для помпы с минимумом для активации автоматики в 1.6 бар нормальная величина в ГА — 1.3–1.5 бар. Это наименьшее значение для напора воздуха. Производители прописывают в инструкции и максимально возможное значение, оно у разных моделей колеблется, как правило, от 5 до 10 бар.
Крайне желательно настроить и подключить реле с учетом частоты вкл./выкл. насоса в час, указанной в его техдокументации. Есть общая рекомендация: при беспрерывной работе системы на максимальном расходе желательно, чтобы аппарат запускался не чаще 1 раза в 4–5 мин., то есть 12–15 раз/1 час.
Для точных исчислений в интернете есть множество калькуляторов, а также формулы, но это отдельная тема, тут мы укажем усредненные нормы подбора ГА:
- исходя из количества точек водоразбора:
- 1–2 — объем от 20 до 50 л;
- 3–4 — 80…100 л;
- 4–5 — 150…200 л;
- исходя из мощности наоса:
- 0.5 кВт — 24 л;
- 1 кВт — 50 л;
- 1.5 кВт — 100 л.
Назначение реле давления и принцип работы
Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.
Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).
Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.
Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.
Какие бывают реле
Различают следующие виды:
- электромеханические;
- электроконтактные (стрелочные);
- электронные.
Рассмотрим их устройство и принцип действия.
Электромеханические
Для настройки параметров отключения и включения насоса здесь предусмотрены пружины, которые можно поджать или отпустить, затягивая или ослабляя подстрочные гайки. Пружины механически связаны с металлическими пластинами – контактами. Основным элементом является мембрана, воспринимающая напор и так же механически связанная с контактными пластинами. Прогибаясь под воздействием воды, мембрана воздействует на контактные пластины заставляя из размыкаться или соединяться, размыкая или замыкая цепь управления.
Достоинствами таких устройств являются:
- Простота конструкции;
- Надежность;
- Доступная цена.
К недостаткам относятся:
- Довольно относительная точность аппарата, ввиду зависимости его работы от температуры контактных пластин, которая значительно меняется в зависимости от продолжительности цикла срабатывания;
- Трудности с точной настройкой.
Стрелочные
В сущности, это аналог электроконтактного манометра, т.е. манометр с встроенными электрическими контактами. Показывающая стрелка манометра достигая встроенного электрического контакта вступает во взаимодействие с ним, размыкая или замыкая цепь управления. Достоинствами устройств этого типа являются:
- Простая настройка;
- Визуальное наблюдение значений параметров;
- Точность выше, чем у электромеханических РД.
Недостатками являются:
- Стоимость выше, чем у электромеханического аппарата;
- Сложность электрического подключения (ЭКМ подключается через дополнительное реле).
Электронные
Самые продвинутые РД, с довольно широким функционалом: высокой точностью, наличием ЖК дисплея с цифровой индикацией значений, легкость настройки в сочетании с широким диапазоном настраиваемых значений и параметров. Изделие наделено функциями РД и защиты от сухого хода, контроля утечек и разгерметизации трубопровода.
Его назначение – остановить насос при снижении значений контролируемого параметра до минимального заданного значения, исключая возможность его работы без воды, сохранив тем самым его технически исправное состояние.
Кроме того, изделие подаст сигнал о неисправности гидроаккумулятора–накопительной емкости специального исполнения, присутствие которой обязательно для любой схемы водоснабжения. Внутри стального бака расположен резиновый мешок для воды. Между ним и внутренней поверхностью стальной оболочки имеется воздушный зазор. Давление воздуха в зазоре можно увеличить или уменьшить, соответственно уменьшая или увеличивая количество воды в резиновом «мешке».
И наконец, с помощью кнопки на корпусе электронного реле можно принудительно остановить помпу, в случае необходимости.
Среди прочих достоинств нужно отметить следующие:
- Отсутствие ложных срабатываний при резких скачках значений контролируемого параметра в системе;
- Возможность дополнительной функции полива.
Однако есть и недостатки:
- Высокая стоимость;
- Зависимость от качества воды, требующая обязательной установки сетчатых фильтров.
От правильного выбора РД зависит работоспособность и безаварийная работа системы водоснабжения.
Причины сбоя в работе водяной станции
Неправильно отрегулированное реле давления
В этом случае насос будет качать воду непрерывно, соответствуя неправильно заданным параметрам на реле давления. В этом случае придётся провести отладку оборудования.
На устройстве контроля имеются две пружины — большая и маленькая. Стоит знать, что большая пружина отвечает за нижнюю границу давления. В то время как маленькая — это разница между большим и меньшим показателями давления.
Регулировку проводят таким образом:
- Водяную станцию обесточивают путём отключения от электроэнергии.
- Гидроаккумулятор полностью освобождается от воды (не качает воду) и при этом стравливается весь воздух через специальный клапан.
- К входному патрубку гидробака необходимо подключить любой насос с манометром.
- Теперь стоит накачивать гидроаккумулятор по отметку установленного на реле рабочего давления.
- В это же время стоит подобраться к пружинам реле и отрегулировать большую из них, задав минимальный порог давления, который будет вынуждать насос включаться и качать воду. Для этого необходимо покрутить пружину по часовой стрелке, если хотите увеличить показатель, и против часовой стрелки — если желаете его уменьшить.
- И осталось выставить разницу между нижним и верхним порогами рабочего давления. То есть нужно задать параметр верхнего давления, при котором насос будет выключаться и качать воду. Для этого необходимо повернуть регулятор меньшей пружины по часовой стрелке (для увеличения показателя) или против часовой стрелки (для уменьшения показателя).
Засорение управляющего блока
Еще одна из причин, по которой система часто перестает срабатывать на выключение. Стоит знать, что корпус реле давления имеет небольшое входное отверстие, которое со временем может загрязняться. Поэтому необходимо периодически делать проверку всех контактов рабочего узла на наличие засоров перед тем как искать более сложные причины и выяснять, почему станция не выключается.
Невыявленная утечка жидкости
Такая причина достаточно распространена и стоит принять её во внимание, если станция часто не выключается. Возможно, в гидробаке имеется мелкая течь, через которую вода попросту покидает резервуар. Соответственно рабочее давление в системе постоянно низкое, что вынуждает автоматику работать беспрерывно
Соответственно рабочее давление в системе постоянно низкое, что вынуждает автоматику работать беспрерывно.
В этом случае необходимо делать осмотр гидроаккумулятора на предмет разгерметизации и проводить соответствующий ремонт.
Окисление контактов
Не стоит списывать со счетов и возможное окисление контактов в реле давления. К сожалению, часто водяная станция не выключается или, наоборот, не включается именно по этой причине. В этом случае придётся делать разборку прибора и осматривать все контакты. В случае необходимости аккуратно зачищают элементы питания и соединяют все в обратном порядке.
Перепады напряжения в сети
Не менее частая проблема, которая мешает надёжной работе насосной станции для скважины или колодца. Именно нестабильное напряжение в сети вызывает сбои в циклах включения/выключения насосного оборудования в системе водоснабжения.
Для устранения неполадки нужно делать проверку напряжение в системе электроснабжения при включенном агрегате. Если часто наблюдаются постоянные резкие или мелкие перепады, то необходимо предпринять меры (установить дополнительные генераторы или трансформаторы, в зависимости от проблемы в системе электроснабжения). Делать это обязательно, иначе насос попросту сгорит.
Произвольный подсос воздуха
На специальном клапане гидробака, который предназначен для стравливания скопившегося воздуха в системе водоснабжения, может также происходить сброс настроек. В этом случае будет наблюдаться постоянный или частый подсос воздуха из системы. Как результат, в гидробаке будет нестабильное рабочее давление. Это вынуждает насос для колодца включаться и работать постоянно/непрерывно, подавая воду в бак без выключения. Чтобы устранить проблему, придётся делать регулировку клапана для сброса воздуха.
https://youtube.com/watch?v=4HTzY8JTz1c
Пошаговая инструкция по регулировке реле давления
Шаг 1. Проверьте давление сжатого воздуха в гидроаккумуляторе. На задней части бака есть резиновая заглушка, надо ее вынуть и добраться до ниппеля. Обыкновенным воздушным манометром проверьте давление, оно должно равняться одной атмосфере. Если давления нет – накачайте воздух, замерьте данные и через некоторое время проверьте показатели. Если они уменьшаются – проблема, надо искать причину и устранять ее. Дело в том, что большинство производителей оборудования продают гидроаккумуляторы с накачанным воздухом. Если при покупке его нет, то это свидетельствует о браке, лучше такой насос не приобретать.
Для начала нужно измерить величину давления в гидроаккумуляторе
Шаг 2. Отключите электрическое питание и снимите защитную крышку корпуса регулятора давления. Она фиксируется винтом, снимается при помощи обыкновенной отвертки. Под крышкой размещается контактная группа и две пружины, сжимаемые гайками на 8 мм.
Для регулировки реле необходимо снять крышку корпуса
Большая пружина. Отвечает за давление, при котором насос включается. Если полностью закрутить пружину, то контакты включения двигателя будут постоянно замкнутыми, насос включается при нулевом давлении и постоянно работает.
Малая пружина. Отвечает за выключение насоса, в зависимости от степени сжатия давление воды изменяется и достигает максимального значения
Обратите внимание, не оптимального рабочего, а максимального согласно техническим характеристикам агрегата. Заводские настройки реле нуждаются в корректировке
Заводские настройки реле нуждаются в корректировке
К примеру, у вас дельта 2 атм. Если в данном случае насос включается при давлении 1 атм., то он будет выключаться при 3 атм. Если включается при 1,5 атм., то отключение, соответственно, при 3,5 атм. и так далее. Всегда разница между давлением включения и выключения электрического двигателя будет составлять 2 атм. Изменить этот параметр можно изменением степени сжатия малой пружины. Запомните эти зависимости, они нужны для понимания алгоритма регулировки давления. Заводские регулировки выставлены на включение насоса при 1,5 атм. и отключение при 2,5 атм., дельта составляет 1 атм.
Шаг 3. Проверьте фактические параметры работы насоса. Откройте кран для спуска воды и медленно стравливайте ее давление, постоянно следите за движением стрелки манометра. Запомните или запишите, при каких показателях включился насос.
При спуске воды стрелка указывает снижение давления
Шаг 4. Продолжайте наблюдение до момента выключения. Также запишите значения, при которых электрический двигатель отключился. Узнайте дельту, отнимите от большего значения меньшее. Этот параметр нужен для того, чтобы вы могли ориентироваться, при каких давлениях насос будет отключаться, если регулировать усилие сжатия большой пружины.
Теперь нужно заметить значения, при которых насос отключается
Шаг 5. Отключите насос и отпустите гайку малой пружины примерно на два оборота. Включите насос, зафиксируйте момент его отключения. Теперь дельта должна уменьшиться примерно на 0,5 атм., насос будет отключаться при достижении давления 2,0 атм.
С помощью ключа нужно ослабить малую пружину на пару оборотов
Шаг 6. Вам надо добиться, чтобы давление воды было в пределах 1,2–1,7 атм. Как уже выше говорилось, это оптимальный режим. Дельта 0,5 атм. вами уже установлена, надо понизить порог включения. Для этого необходимо отпускать большую пружину. Для первого раза сделайте оборот гайки, проверьте период запуска, при необходимости точно откорректируйте усилие сжатия большой пружины.
Регулировка большой пружины
Придется запускать насос несколько раз, пока добьетесь включения при 1,2 атм., а выключения при давлении 1,7 атм. Осталось установить на место крышку корпуса и включить в работу насосную станцию. Если давление правильно отрегулировано, фильтры постоянно в нормальном состоянии, то насос будет работать длительные период времени, никаких специальных технических уходов делать нет надобности.
Критерии выбора реле для насоса
