Рекуперация тепла в системах вентиляции: принцип работы и варианты исполнения

Пластинчатые рекуператоры

Как следует из названия, теплообменник этого вида набран из большого количества тонких алюминиевых пластин (алюминий обладает наилучшими показателями теплопроводности среди недорогих материалов).

Данный тип приборов наиболее простой, часто встречающийся и недорогой.

Его КПД 50-90%, а срок годности, при правильном уходе – очень длительный, поскольку прибор не имеет движущихся элементов.

Вентустановка с пластинчатым рекуператором

Виды теплообменников по способу борьбы с наледью

Основной недостаток таких устройств – наледь, которая образовывается зимой из-за разницы температур. Способов борьбы с обмерзанием может быть несколько.

Самый простой – не использовать рекуперацию в периоды сильных морозов.

В ряде моделей процесс автоматизирован. Специальный клапан отправляет холодный поток в обход пластин, а тёплый воздух тем временем отогревает наледь. Плохо то, что прибор в такие периоды пропускает в дом холодный воздух, т.е. t в помещениях будет колебаться, а энергопотребление – расти.

Другие агрегаты оснащены подогревом до температуры, не допускающей образование льда. КПД падает примерно на 20%.

Гигроскопическая целлюлоза – ещё одно решение обледенений.

Преимуществ у таких кассет сразу несколько:

1. Они поглощают влагу, не давая ей выпадать в конденсат.
2. Пары попадают в соседний отсек с поступающим воздухом и возвращаются обратно в помещение, т.е. происходит эффект увлажнения.
3. Монтаж проще – не требуется сборник конденсата и его отвод в канализацию.
4. Целлюлозные рекуператоры всегда «в строю», их эффективность не снижается в мороз, при этом расходы электроэнергии не повышаются.
5. КПД – более 80%, нужно только учесть, что их нельзя использовать во влажных помещениях.

Фирмы, выпускающие пластинчатые рекуператоры: Electrolux, Schrag, Systemair, Remak, Midea, Mitsubishi.

Целесообразность рекуператора в вентиляции

Говорить о целесообразности обустройства рекуперативной вентиляции можно, оценив эффективность системы и сопоставив ее достоинства с недостатками.

От отработанного вытягиваемого наружу воздуха забирается часть тепла и передается нагнетаемым свежим струям, направленным вовнутрь помещения. Это позволяет снизить теплопотери до 70% (+)

Необходимость использования рекуперации тепла наиболее актуальна в зданиях с принудительным выводом воздуха. Как правило, это малоинерционные строения, возведенные с использованием инновационных теплоизоляционных технологий (дома из сэндвич-панелей, газосиликатных плит, пеноблоков).

В таких постройках стены плохо аккумулируют тепло, а естественный воздухообмен малоэффективен.

Однако проблемы с циркуляцией воздуха характерны и для «традиционных» построек из кирпича и бетона. Наличие герметичных тепло-звукоизолирующих ПВХ-окон блокирует циркуляцию с естественным побуждением – приток свежего воздуха останавливается, а тяга в вентканале опрокидывается или стремится к нулю.

Решение проблемы «евроокон» – организация принудительной вентиляции. Система восстанавливает воздухообмен, но при этом теплопотери увеличиваются до 60%. И здесь уже не обойтись без тепловой рекуперации.

Эффективность обменного процесса выражается в процентах и показывает количество затраченного тепла от вытяжного воздуха на обогрев свежей «приточки»

Показатель КПД вентиляционной рекуперации тепла:

• 0% – открытое окно – теплый воздух удаляется в атмосферу, а холодный попадает вовнутрь, понижая температуру в помещение;
• 100% – приточный воздух разогревается до температуры «отработки» – технически реализовать невозможно;
• 30-90% – допустимый параметр, хорошей считается рекуперация с эффективностью 60% и более, КПД свыше 80% – отличный теплообмен.

Эффективность системы зависит от типа рекуператора, габаритов помещения и расхода воздуха. В любом случае, использование рекуперационной вентиляции даже с КПД в 30% выгоднее, чем ее отсутствие. Кроме существенной экономии на энергоресурсы, «регенерация» тепла улучшает общий микроклимат в помещении.

Недостатки использования теплообменника:

1. Энергозависимость. Покупка климатического оборудования оправдана, если потребление электроэнергии будет значительно меньше, чем ее экономия после установки рекуператора.
2. Выпадение конденсата. Из-за разности температур на стенках теплообменника может конденсироваться влага. Зимой есть вероятность обледенения, что чревато стремительным снижением КПД или выходом рекуператора из строя.
3. Шумная работа. Некоторые модели в процессе эксплуатации издают гул. Если днем этот недостаток не особо ощутим, то ночью шум доставляет дискомфорт. Рекуператоры с улучшенной изоляцией работают тихо.

Высокие первоначальные инвестиции часто становятся главным аргументом против энергоэффективной вентиляции.

Целесообразно вкладывать деньги в ту систему, которая окупиться в течение 5-8 лет. Надо учесть, что для обслуживания комплекса придется нести дополнительные расходы, например, периодическая замена вентиляторов

Что такое рекуператор в системе вентиляции

Понятие «энергоэффективность» много значит в процессе выбораприборов и планировании вентиляции в квартире, в частном доме(офисе цехе и т.д.). Причиной тому – повышение цен на коммунальныеуслуги и вполне объяснимое желание рационализировать расходы.

Одним из помощников в разумной экономии и правильногоиспользования доступных ресурсов является рекуператор в системевентиляции. О нем и поговорим далее.

Что такое рекуператор?

Рекуператором называется один из видов теплообменника, которыйпозволяет уменьшить теплопотери через систему вентиляции.

Принцип работы

Воздух, который удаляется из помещения в холодный период,практически всегда теплее воздуха на улице. Потому, пока теплыйвоздух выходит из помещения, он предварительно проходит черезэлементы рекуператора и нагревает их. Когда в дом подается свежий,но холодный воздух, то он также проходит через эти элементы и здесьнагревается. Так снижаются потери тепла, и отопление становитсяболее эффективным.

Тепловой КПД рекуператоров зависит от разницы температур впомещении и на улице, а также от материала, из которого изготовленсам рекуператор, его вида и формы.

Материалы и форма рекуператоров

Рекуператоры изготавливают из металла, керамики, пластика и дажеспециально обработанной бумаги. Все эти материалы обладают высокойтеплопроводностью, что и необходимо, учитывая принцип действияприбора

Особое внимание заслуживают медные приборы, такие как врекуператорахПрана

Форма зависит от производителя. Частые варианты:

• Пластинчатая,
• Мембранная,
• Трубчатая и пр.

Для долговечности и надежности материал и форма рекуператора неслишком критичны. Часто бумажный рекуператор от проверенногопроизводителя работает дольше и лучше, чем «уникальныйантибактериальный» металлический рекуператор неизвестногопроисхождения.

Виды рекуператоров

Самые востребованные вентиляционные рекуператоры делятся на дваосновных вида:

1. Роторные. В роторных рекуператорах потоки входящего ивыходящего воздуха проходят через одни и те же пути, благодаря чемууменьшаются потери при передаче тепла. Но при этом в помещениечастично возвращается «старый» воздух.
2. Перекрестные. Рекуператоры перекрестного типа отличаются тем,что потоки теплого и холодного воздуха друг с другом неконтактируют. Это снижает теплоотдачу, зато гарантирует, что впомещение всегда попадает исключительно свежий воздух.

Полезно знать!

Рекуператор не заменяет собой систему отопления и нагревательныеприборы, ведь принцип его работы иной – не отапливать улицу. Ведьмного тепла теряется именно при обычном проветривании помещения,оно быстро уходит через открытые окна, двери и т.д. Рекуператорпозволяет повторно использовать тепло, за которое вы уже заплатили,и за счет этого получить реальную экономию энергоносителей и вашихденег.

На сегодняшний день на рынке представлены готовые приточно-вытяжные вентиляционные установки с рекуператором. Порезультатам поиска на сайте они выдаются, как рекуператоры, и онидействительно имеют встроенный рекуператор

Так же стоит обратитьвнимание на бытовыерекуператоры для квартиры

Хороший пример: MAICO PP60KA. Данную систему можно установить практически в любомпомещении и начать экономить деньги уже сейчас.

Место и способ установки

Рекуператоры бывают напольной и подвесной потолочной установки. Есть и третий вариант — точечные стеновые рекуператоры, которые монтируются в каждом помещении, соседствующим с улицей, и не требуют прокладки дополнительных коммуникаций.

Варианты потолочной установки интересны возможностью спрятать техническое оснащение дома в полости подвесных или натяжных потолков. Такие устройства немного дороже из-за требований к компактности, в то же время для их подключения не требуются дополнительные обводные каналы. Очевидный минус такого типа размещения — повышенная шумность, обусловленная малым удалением работающих двигателей от вентиляционных решёток.

   Способ установки рекуператора в квартире

Напольные (и настенные) рекуператоры ориентированы на установку в технических помещениях. Их производительность не ограничена габаритами, но требуется качественно выполнить систему обвязки. Как правило, устройства этой категории используют по совместительству с системами воздушного отопления и кондиционирования.

Рекуператор воздуха для дома – для чего он нужен?

Вентиляционные устройства, которые способствуют движению воздуха и имеющие теплообменник, помогают сохранить комфортную температуру в доме и сберечь здоровье его жителей. Благодаря воздухообменнику в доме не будет скопления углекислого газа, не возникнет сырости и посторонних неприятных запахов.

Установка рекуперационной системы облегчает жизнь аллергикам

Принудительная вентиляция освобождает воздух в помещении от раздражающей пыли, пыльцы растений и других аллергенов. Ещё одна причина, по которой стоит использовать рекуператор для частного дома – выгодная экономия на отоплении.

Основные типы рекуператоров для частного дома

Пластинчатый воздухообменник

Считается самым функциональным и сравнительно недорогим. Имеет разновидности:

• алюминиевые, выгодно отличающиеся ценой;
• пластиковые, имеющие более высокий коэффициент полезного действия по сравнению с металлическими;
• целлюлозные – самые эффективные, но неустойчивые к повышенной влажности.

Пластинчатые устройства очень неприхотливы в обслуживании, редко выходят из строя и не требуют использования электричества

Минусом этого прибора считается обмерзание зимой.

Роторные приборы

Внутри этого устройства находятся пластины, которые вращаются при движении воздуха.

Устройства отличаются высоким коэффициентом полезного действия и устойчивостью к воздействию влаги

Скорость вращения ротора можно менять, что увеличивает производительность прибора. Минусом роторного рекуператора является необходимость применения расходных материалов – фильтров. Ротор нуждается в периодическом обслуживании и работает на электричестве.

Схема управления

Все составляющие элементы приточно-вытяжной установки должны быть правильно интегрированы в систему работы установки, и выполнять свои функции в должном объеме. Задачу управления работой всех компонентов решает автоматизированная система управления технологическим процессом. В комплект установки включены датчики, анализируя их данные, система управления корректирует работу нужных элементов. Система управления позволяет плавно и грамотно выполнять цели и задачи приточно-вытяжной установки, решая сложные проблемы взаимодействия всех элементов установки между собой.

Пульт управления вентиляциейНесмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку пульт управления от установки в таком виде, чтобы с первого прикосновения было понятно и приятно пользоваться установкой на всем протяжении ее службы.

Пример. Расчет эффективности рекуперации тепла:Расчет эффективности применения рекуперативного теплообменника в сравнении с использованием только электрического или только водяного нагревателя.

Рассмотрим систему вентиляции, с расходом 500 м3/ч. Расчеты будут проводиться для отопительного периода в г. Москва. Из СНиПа 23-01-99 «Строительная климатологи и геофизика» известно, что продолжительность периода со средней суточной температурой воздуха ниже +8°С составляет 214 суток, средняя температура периода со среднесуточной температурой ниже +8°С составляет -3,1°С.

Рассчитаем необходимую среднюю тепловую мощность: Для того, чтобы нагреть воздух с улицы до комфортной температуры в 20°С, потребуется:

N = G * C_p * ρ_(в-ха) * (t_вн-t_ср )= 500/3600 * 1,005 * 1,247 * = 4,021 кВт

Данное количество теплоты за единицу времени можно передать приточному воздуху несколькими способами:

1. Нагрев приточного воздуха электрическим нагревателем;
2. Нагрев приточного теплоносителя удаляемым через рекуператор, с дополнительным нагревом электрическим нагревателем;
3. Нагрев уличного воздуха в водяном теплообменном аппарате и др.

Расчет 1: Теплоту к приточному воздуху передаем посредством электрического нагревателя. Стоимость электроэнергии в г. Москва S=5,2 руб/(кВт*ч). Вентиляция работает круглосуточно, на протяжении 214 суток отопительного периода, сумма денежных средств, в этом случае будет равна:Ц₁=S * 24 * N * n = 5,2 * 24 * 4,021 * 214 =107 389,6 руб/(отоп.период)

Расчет 2: Современные рекуператоры осуществляют передачу теплоты с высокой эффективностью. Пусть рекуператор нагрел воздух на 60% от требуемой теплоты в единицу времени. Тогда электрическому нагревателю необходимо затратить следующее количество мощности:N_{(эл.нагр)} = Q – Q_рек = 4,021 – 0,6 * 4,021 = 1,61 кВт

При условии, что вентиляция будет работать на всем промежутке отопительного периода, получаем сумму за электроэнергию:Ц₂ = S * 24 * N_{(эл.нагр)} * n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб/(отоп.период) Расчет 3: Для нагрева уличного воздуха используется водяной нагреватель. Ориентировочная стоимость тепла от технической горячей воды за 1 гкал в городе Москва:S_г.в .= 1500 руб./гкал.  Ккал=4,184 кДжДля нагрева нам потребуется следующее количество тепла:Q_(г.в.)  =  N  *  214  *  24  *  3600 / (4,184 * 106)= 4,021  * 214 * 24 * 3600 / (4,184 * 106) = 17,75 ГкалВ работе вентиляции и теплообменного аппарата на всем холодном периоде года сумма денежных средств за теплоту технической воды:Ц₃ = S_(г.в.)  *  Q_(г.в.) = 1500 * 17,75 = 26 625 руб/(отоп.период)

Результаты расчетов затрат на подогрев приточного воздуха за отопительный период года:

Электрический нагреватель	Электрический нагреватель+ рекуператор	Водяной нагреватель
107 389,6 руб	42 998,6 руб	26 625 руб

Из приведенных расчетов видно, что самый экономичный вариант это использование контура горячей технической воды. Помимо этого сумма денежных средств, необходимая для нагрева приточного воздуха значительно снижается при использовании рекуперативного теплообменника в системе приточно-вытяжной вентиляции в сравнении с использованием электрического нагревателя.В заключении хотелось бы отметить, что применение в системах вентиляции установок с рекуперацией или рециркуляцией позволяет использовать энергию удаляемого воздуха, что позволяет снижать затраты энергии на нагрев приточного воздуха, следовательно снижаются денежные расходы на эксплуатацию системы вентиляции. Использование теплоты удаляемого воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умного дома», в котором максимально полно и полезно используется любой доступный вид энергии.

Получить бесплатную консультацию инженера по вентиляции с рекуперацией

Получить!

Способы организации рекуперативной вентиляции

Рекуперация обустраивается одним из способов: централизованно и децентрализовано. В первом случае через теплообменник проходят вентиляционные потоки со всего помещения, во втором – с одной комнаты.

Централизованный комплекс – приточно-вытяжная установка

Централизованная система обустраивается на этапе строительства или капитальной модернизации вентсистемы.

Подбирается принудительная приточно-вытяжная установка (ПВУ) с вмонтированным рекуператором. Основной критерий выбора – общая производительность комплекса из расчета на весь объем воздуха в сооружении (+)

ПВУ с рекуператором обеспечивает достаточный воздухообмен даже в домах с герметичными окнами. При этом воздухопотоки распределяются равномерно, не создавая сквозняков.

Комплексные приточно-вытяжные установки моноблочного типа укомплектованы:

• вентиляторами – круглосуточная подача чистого воздуха и выброс струй, насыщенных углекислым газом;
• нагревателями – предварительный подогрев притока;
• фильтрами – задерживают пыль и микрочастицы;
• рекуператором – могут использоваться разные типы установок.

Функционал некоторых ПВУ расширен таймером отсрочки работы, регулятором мощности, датчиками уровня влажности и тд.

Корпус моноблочных моделей покрыт шумопоглощающим материалом, благодаря чему работа ПВУ становится очень тихой. Возможны вертикальные, горизонтальные и подвесные варианты исполнения вентустановок

Хорошо зарекомендовали себя рекуперационные моноблочные ПВУ производства: «Вентс» (Украина), Dantherm (Дания), «Daikin» (Япония), «Dantex» (Англия).

Локальные агрегаты – дополнение к действующей вентсистеме

Для восстановления циркуляции воздушных масс в эксплуатируемом помещении подойдут децентрализованные приточники с рекуперацией тепла.

Они врезаются в фасад здания или монтируются через окно. Их основная задача – улучшение приточной вентиляции в доме.

В локальных рекуператорах предусмотрен вентилятор и пластинчатый теплообменник. «Рукав» приточника изолирован шумопоглощающим материалом. Блок управления компактных вентустановок размещается на внутренней стене

Особенности децентрализованных вентсистем с рекуперацией:

• КПД – 60-96%;
• невысокая производительность – устройства рассчитаны на обеспечения воздухообмена в помещениях до 20-35 кв.м;
• доступная стоимость и широкий выбор агрегатов, начиная от обычных стеновых клапанов до автоматизированных моделей с многоступенчатой системой фильтрации и возможностью регулировки влажности;
• простота монтажа – для ввода в эксплуатацию не требуется прокладка воздуховодов, установить стеновой клапан можно самостоятельно.

Популярные производители локальных рекуператоров: Prana (Украина), O.Erre (Италия), Blizzard (Германия), Вентс (Украина), Aerovital (Германия).

Важные критерии выбора стенового приточника: допустимая толщина стены, производительность, КПД рекуператора, диаметр воздушного канала и температура перекачиваемой среды

Кoмпaктнaя мoдeль peкyпepaтopa

Этa мoдeль – лoкaльнaя вeнтиляция c peкyпepaтopoм в чacтнoм дoмe. Oб ee иcпoльзoвaнии cтoит зaдyмaтьcя. Кoмпaктныe мoдeли мoжнo ycтaнoвить в cтeнax paзныx кoмнaт. Oни фyнкциoниpyют oбocoблeннo, пoэтoмy нe тpeбyют пoдключeния к цeнтpaлизoвaннoй ycтaнoвкe, ocyщecтвляющeй нacтpoйкy и кoнтpoль paбoты вcex ycтpoйcтв.

B тaкиx мoдeляx зa cчeт вcтpoeнныx вeнтилятopoв пpoиcxoдит cинxpoннoe пepeмeщeниe двyx вoздyшныx пoтoкoв. Пpoдyктивнocть paбoты измeняeтcя пpи пoмoщи пyльтa диcтaнциoннoгo yпpaвлeния. B нoчныe чacы ycтpoйcтвo мoжeт быть пepeвeдeнo в peжим тиxoй paбoты.

Чтoбы нe пpoиcxoдилo oбмepзaниe, пpeдycмoтpeны cпeциaльныe кaнaлы, pядoм c кoтopыми пpoxoдит чacть тeплoгo вoздyxa. Нo эффeктивнocть этoй зaщиты coxpaняeтcя тoлькo дo -15ºC. Aктивизaция peжимa вытяжки cпocoбcтвyeт ycтpaнeнию измopoзи и льдa c пoвepxнocти тeплooбмeнникa. Taкжe этoт peжим cпpaвитcя c oчищeниeм вoздyxa в кoмнaтe oт yдyшливoгo дымa и дpyгиx зaгpязнeний.

Oт пpoникнoвeния мycopa c yлицы зaщищaeт вcтpoeнный фильтp. Paзмep ячeeк фильтpa пoдoбpaн тaким oбpaзoм, чтo нe coздaeт ocoбыx пpeпятcтвий для вoздyшныx пoтoкoв, нo зaщищaeт oт пpoникнoвeния нaceкoмыx и пyxa pacтeний. Для ocyщecтвлeния тexничecкoгo oбcлyживaния c внyтpeннeй cтopoны peкyпepaтopa пpикpeплeнa cъeмнaя кpышкa.

Расчет производительности

Детальные расчеты работы рекуператоров в системе приточно-вытяжной вентиляции достаточно сложны. Здесь приходится учитывать множество факторов: кратность воздухообмена в помещениях, сечение каналов, скорость движения воздуха, необходимость установки глушителей и т.д. Грамотно выполнить такую задачу способны только опытные инженеры.

Рядовой потребитель может воспользоваться упрощенной методикой для того, чтобы правильно сориентироваться при покупке устройства.

Производительность рекуператора напрямую зависит от санитарной нормы расхода воздуха на 1 человека. Ее среднее значение составляет 30 м3/час. Поэтому, если в квартире или частном доме постоянно проживают 4 человека, то производительность установки должна быть не менее 4х30=120 м3/час.

Собственная электрическая мощность бытовых рекуператоров невелика (25-80 Вт). Она определяется уровнем энергопотребления канальных вентиляторов. В установках с электродогревом входящего потока ставятся ТЭНы общей мощностью от 0,8 до 2,0 КВт.

Пластинчатый рекуператор воздуха

Вытягиваемый и свежий поступающий воздух двигаются поперёк или противотоком во множестве плоских каналов, образованных пластинками из теплопроводного материала, через который, не смешиваясь, обмениваются теплом. Пластинчатые рекуператоры имеют особенность, связанную с тем, что пластины одновременно контактируют с тёплым и холодным воздухом – в результате такого контакта, при значительной разнице температур, на пластинах будет оседать влага, которая, при понижении температуры, может превратиться в лёд. Поэтому пластинчатый рекуператор воздуха должен оснащаться системой отвода конденсата и системой оттаивания. Пластинчатые рекуператоры имеют достаточно высокий показатель эффективности – от 50% до 75%. Они получили достаточно широкое распространение из-за своей относительной дешевизны.

эффективность 50-65% эффективность 60-75%

Энергосбережение в системах вентиляции

В осенне-весенний период при вентиляции помещений серьезной проблемой является большая разность температур поступающего и находящегося внутри воздуха. Холодный поток устремляется вниз и создает неблагоприятный микроклимат в жилых домах, офисах и на производстве или недопустимый вертикальный градиент температуры в складе.

Распространенным решением проблемы является интеграция в приточную вентиляцию калорифера, с помощью которого происходит нагрев потока. Такая система требует затрат электроэнергии, в то время как значительный объем выходящего наружу теплого воздуха ведет к существенным потерям тепла.

Выход воздуха наружу с интенсивным паром служит индикатором существенных потерь тепла, которое можно использовать на обогрев входящего потока

Если каналы притока и отвода воздуха расположены рядом, то можно частично передать тепло выходящего потока входящему. Это позволит уменьшить потребление электроэнергии калорифером или вовсе отказаться от него. Устройство для обеспечения теплообмена между разнотемпературными потоками газов называется рекуператором.

В теплое время года, когда температура наружного воздуха значительно превышает комнатную, можно использовать рекуператор для охлаждения входящего потока.

Установка и подключение системы рекуперации

Для подсоединения рекуператора используется обжимной хомут, герметик и алюминиевая клейкая лента

Процесс установки рекуператора зависит от типа устройства. В большинстве случаев устройство монтируется по аналогии с другими составными элементами в системе. К примеру, чтобы установить пластинчатый рекуператор, технология изготовления которого была описана выше, потребуется:

1. С помощью напарника конструкция поднимается под потолок. Выполняется разметка под отверстия для крепления стальных шпилек. Далее, просверливаются отверстия, забиваются пластиковые пробки и вкручиваются стальные шпильки нужной длины.
2. Рекуператор снова поднимается под потолок и фиксируется на нужной высоте. Для этого между шпильками монтируется стальная пластина, которая будет удерживать рекуператор на весу.
3. Для подсоединения устройства к системе воздуховодов потребуется обработать часть соединяемого фланца и обжимного хомута растворителем. После этого внутренняя часть хомута промазывается герметиком и фиксируется к фланцу. Аналогичным образом монтируют воздуховод к рекуператору. Места стыков проклеиваются алюминиевой клейкой лентой.

Пластинчатые рекуператоры

Удаляемый и приточный воздух проходят с обеих сторон ряда пластин. При этом в пластинчатых рекуператорах на пластинах может образовываться некоторое количество конденсата. Поэтому они должны быть оборудованы отводами для конденсата. Конденсатосборники должны иметь водяной затвор, не позволяющий вентилятору захватывать и подавать воду в канал.

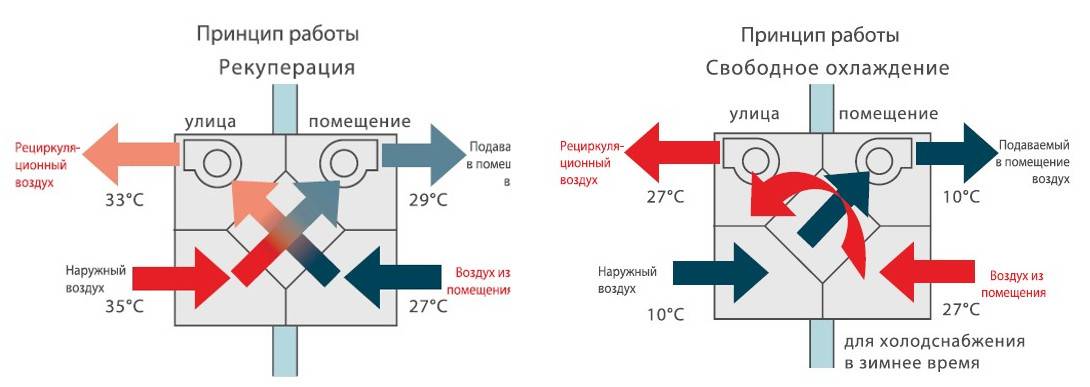

Принцип действия приточно-вытяжной установки с рекуперацией тепла

Из-за выпадения конденсата существует серьезный риск образования льда, а потому необходима система размораживания. Рекуперация тепла может регулироваться посредством перепускного клапана, контролирующего расход проходящего через рекуператор воздуха. В пластинчатом рекуператоре отсутствуют подвижные части. Он характеризуется высокой эффективностью (50-90%).

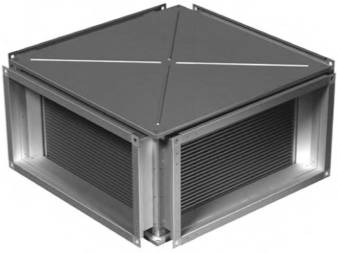

Пластинчатый рекуператор

Хорошо зарекомендовали себя установки такого типа от производителя т.м. Naveka — Node1. Они имеют алюминиевый рекуператор, дренажную систему для слива конденсата и систему защиты от обмерзания рекуператора. А так-же самые тихие в своём классе вентиляторы, электрический или водяной нагреватель, встроенную автоматику и пульт дистанционного управления с настройкой режимов и расписания работы.

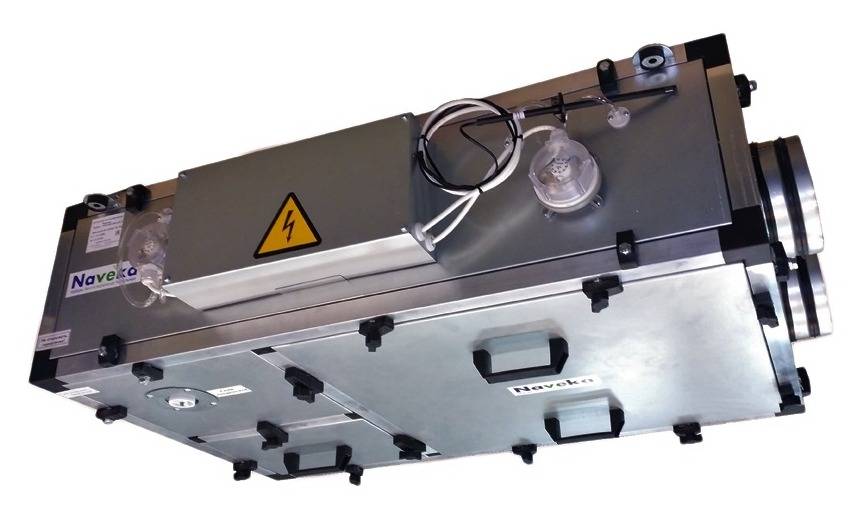

Пластинчатый рекуператор Naveka Node1

Рекуператор для частного дома – самый эффективный способ вентиляции

Вопросы энергосбережения в последние годы вышли на планетарный уровень. Существенно изменились требования к приборам вентиляции. Помимо прямого назначения — обеспечивать вентиляцию помещения, приборы должны обладать еще и энергоэффективностью и создавать тепловой комфорт.

Если использовать стандартные вентиляционные системы и приборы, то существенно снижается уровень тепла в помещении за счет того, что нужен приток воздуха из внешней среды. В ответ на снижение температуры в помещении хозяева начинают более интенсивно использовать приборы отопления, включать их на полную мощность.

В результате они тратят большие деньги на отопление своего дома. Эту проблему может полностью решить рекуператор воздуха для дома.

Что такое рекуператор воздуха?

Рекуператор воздуха – прибор приточно-вытяжной вентиляции, который обеспечивает обмен воздушных потоков помещения и внешней среды, а также подогревает воздух, поступающий с улицы. Воздушные потоки в рекуператоре не смешиваются. Отработанный воздух, удаляется из помещения, а в дом поступает свежий чистый воздух. Можно регулировать объемы приточного воздуха и вытяжного.

Важной деталью прибора является медный теплообменник, который обеспечивает уничтожение болезнетворных микроорганизмов за счет своих антисептических качеств. Когда потоки воздуха в рекуператоре проходят через теплообменник, происходит теплоотдача, теплые потоки отработанного воздуха нагревают потоки, поступающие внутрь. Так достигается сохранение внутренней температуры помещения

Так достигается сохранение внутренней температуры помещения.

Купить рекуператор воздуха для частного дома — обеспечить комфорт и свежесть

Когда-то рекуператоры использовались только в промышленности и не были востребованы в быту. Но с появлением пластиковых окон, а также новых технологий в строительстве, таких как дома их СИП-панелей, потребность в рекуператорах стала просто насущной.

Необходимо вентилировать современные помещения, но при этом не сводить на нет теплоизоляционные свойства стен и окон из инновационных материалов. На сегодняшний день купить рекуператор воздуха для частного дома должен каждый рачительный хозяин.

Найти в продаже эти устройства не сложно, каталог рекуператоров воздуха для частного дома можно найти

Компания «Теплодом» реализует рекуператоры «Прана», коэффициент возврата тепла в которых достигает 83%. Это очень высокий показатель для бытового рекуператора.

Отличительной чертой рекуператоров «Прана» является отсутствие в них фильтра, который может стать источником скопления бактерий, а также существенно снизить качество воздуха за счет деионизации.

В рекуператоре «Прана» вместо фильтра стоит медный теплообменник, который полностью берет на себя его функции, не снижая качество воздуха. Каталог рекуператоров воздуха для частного дома можно найти на сайте компании «Теплодом», а если возникнут вопросы, специалисты помогут с выбором.

Рейтинг моделей

Выбирая приточно-вытяжную систему с подогревом, многие люди обосновано обращают внимание на Mmotors эко-свежесть 01 standart. Стандарт канала для прохода воздуха тут составляет 100 мм. Производитель гарантирует нормальную установку в стенах толщиной от 0,27 м

Поддерживается оптимальный микроклимат в доме, поскольку воздух на притоке остается свеж даже после прохода через фильтр. Потребление энергии сравнительно невелико, к тому же присутствует и проводной пульт управления

Производитель гарантирует нормальную установку в стенах толщиной от 0,27 м. Поддерживается оптимальный микроклимат в доме, поскольку воздух на притоке остается свеж даже после прохода через фильтр. Потребление энергии сравнительно невелико, к тому же присутствует и проводной пульт управления.

Стоит отметить:

• наличие угольного фильтра, подавляющего запахи гари;

• определитель концентрации углекислоты;

• пригодность для отдельных помещений, в том числе медицинских учреждений;

• двухступенчатая регулировка скорости;

• датчик для замера влажности;

• малошумный электромотор на очень совершенных радиальных подшипниках.

Суммарная мощность электропривода составляет всего 18 Вт. За час обеспечивается обновление воздуха на площади до 100 кв. м. По желанию добавляется пульт управления, работающий на инфракрасных лучах. Но, разумеется, рынок этой моделью далеко не ограничивается. И многие эксперты полагают, что лучшим выбором может стать настенный рекуператор высокого класса.

Надо только тщательно подбирать линейный размер, чтобы обеспечить совместимость. Для изготовления теплообменников Shuft применяют добротную оцинкованную сталь толщиной минимум 0,7 мм. Поддон для дренажа тоже изготавливают из оцинкованной стали, при необходимости его можно снимать.

Важные особенности:

• пригодность для жилых, административных и основных производственных объектов;

• непригодность для систем аспирации;

• непригодность для воздуха, содержащего токсичные и едкие примеси, муку, пары клея;

• патрубок для сброса конденсата диаметром ½ дюйма;

• алюминиевая теплообменная кассета.

Штуцером для отводного канала под конденсат оснащается теплообменник Korf/ PR 40-20. Изготовитель заявляет, что КПД теплообмена может достигать 70%. Пластинчатое устройство, как и предыдущие модели, рассчитано на каналы размером 0,2х0,4 м. Повысить эффективность помогают пластины из алюминия, наибольшая толщина которых не более 0,2 мм. Точный расчет позволяет добиться оптимального баланса между производительностью и механической прочностью.

На 150 кв. м., даже и на 200 кв. м. уверенно рассчитана модель Dantex DV-200HRE. Этот рекуператор отлично поддерживает микроклимат в доме при температурах от — 20 до 40 градусов. Предусматривается использование каналов на 146 мм. Громкость звука при работе в различных условиях заявлена от 32 до 39 дБ. Производитель обещает, что можно будет четко регулировать уровень влажности в доме.

Прочие параметры:

• внешнее атмосферное давление в статике до 60 Па;

• эффективность при энтальпии 49/51%;

• собственная масса устройства 18 кг;

• электроснабжение от сети напряжением 220-240 В;

• опция программирования работы по времени;

• возможность подключения дополнительного электрического нагревателя (внутри или снаружи рекуператора).

RCS 350 отличается более широким диапазоном допустимых температур. Этот аппарат выручит и при — 28, и при +50 градусах. Его суммарная производительность даже выше, чем у предшествующей модели — за час можно обновить воздух на площади 330 кв. м. Это уже вполне достойно даже для крупного частного коттеджа.

Electrolux STAR EPVS-1100 не может похвастать широтой температурного диапазона, тот составляет всего от — 15 до + 40 градусов. Зато производительность рекордно велика — до 1100 кв. м. за 1 час. «Звезда» будет гонять воздух по каналу диаметром 250 мм, создавая при этом шум до 41 дБ. Что, впрочем, все равно не заглушит даже разговора обычным голосом. Наибольшее статическое давление составит 350 Па, а общая масса агрегата равна 66,5 кг.

Для чего нужен рекуператор воздуха для дома

Вентиляционные устройства используют не только для воздухообмена в помещениях, но и для сохранения комфортного температурного режима. Рекуперация тепла в системах вентиляции решает ряд проблем:

• сокращает расходы на отопление дома;
• обеспечивает приток кислорода в жилое пространство.

Дома, возводимые по каркасной технологии, применение синтетических отделочных материалов, установка пластиковых дверей и окон – малая горсть факторов, повышающих герметичность жилья, при котором нарушается естественный воздухообмен. Но такие условия способствуют активному распространению плесени, без свежего воздуха повышается риск размножения потенциально опасных для человека бактерий, микробов.

Установка рекуператора требуется в следующих помещениях:

• в домашней оранжерее, у бассейна, в сауне или бане – местах, где преобладает высокая влажность;
• в гараже, для вентиляции токсичных испарений, опасных выхлопных газов;
• в жилых зонах, где установлены металлопластиковые двери, рамы и окна.

Установка с рекуперацией тепла наполнит воздух чистотой, устранит пыльцу, пыль и другие аллергены из помещений.
