Какой провод использовать для проводки в доме: рекомендации по выбору

Сечение кабеля для открытой электропроводки

Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.

Ток рассчитывается по следующим формулам:

– для однофазной сети напряжением 220 Вольт:

где Р – сумма всех мощностей бытовых электроприемников, Вт;

     U – напряжение однофазной сети 220 В;

     cos(фи) – коэффициент мощности, для жилых зданий  равен 1, для производства будет 0.8, а в среднем 0,9.

– для трехфазной сети напряжением 380 Вольт:

в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.

Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).

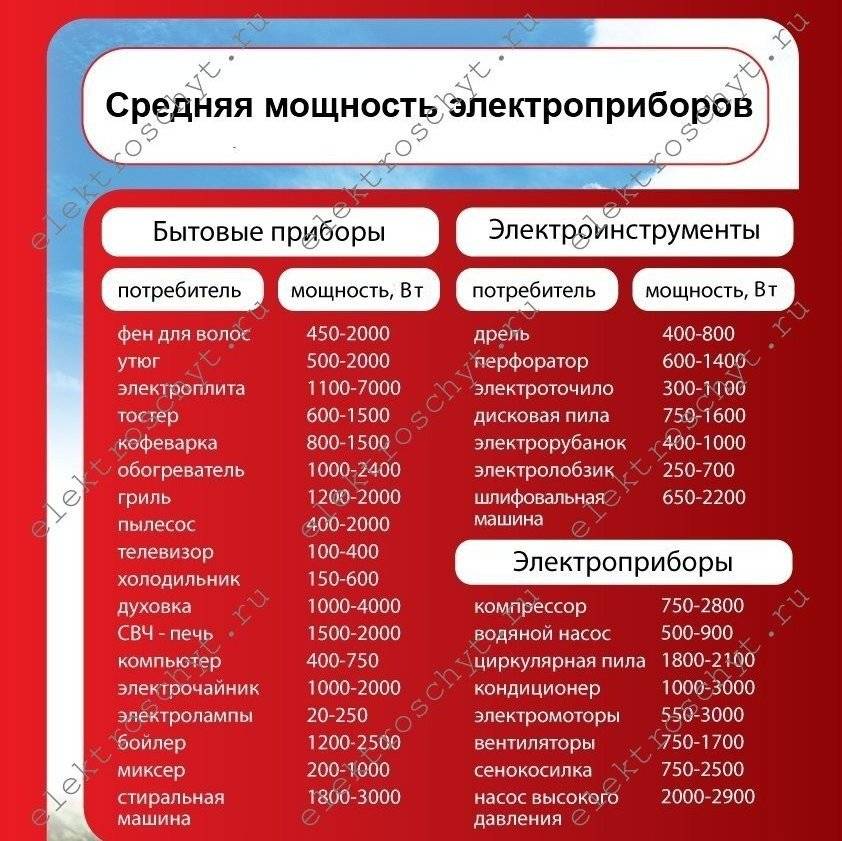

Ниже приведены средние значения мощностей, наиболее распространенных  бытовых электроприемников:

Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения. Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.

Типовые сечения кабелей для электромонтажа в быту:

• В квартирах, коттеджах или частных домах, на розеточные группы прокладывают медный кабель 2,5 кв.мм.;
• Для осветительной группы – сечение кабеля из меди 1,5 кв.мм;
• Для однофазной варочной поверхности (электроплиты) – сечение кабеля 3х6 кв.мм., для трехфазной электроплиты – 5х2,5 кв.мм. или 5х4 кв.мм. в зависимости от мощности;
• Для остальных групп (духовые шкафы, бойлеры и т.д.) – по их мощности. А также от способа подключения, через розетку или черех клеммы. Например, если мощность духового шкафа более 3,5 кВт, то прокладывают кабель 3х4 и подключают духовку через клеммы, если мощность духовки меньше 3,5 кВт, то достаточно кабеля сечением 3х2,5 и подключение через бытовую розетку.

Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.

Например:

• На розеточные группы выбирают сечение кабеля 2,5 кв.мм, но автомат при этом выбирают, с номинальным током не 20А, а 16А, т.к. бытовые розетки рассчитаны на ток не более 16 А.
• Для освещения использую кабель 1,5 кв.мм., но автомат не более 10А, т.к. выключатели рассчитаны на ток не более 10А.
• Необходимо знать, что автомат пропускает ток до 1,13 раза больше своего номинала, сколько угодно долго, а при превышении номинала до 1,45 раза может отключиться только через 1 час. И всё это время кабель будет греться.
• Сечение кабеля правильно выбирать по скрытому способу прокладки, чтобы был необходимый запас прочности.
• ПУЭ п.7.1.34. запрещает использовать алюминиевую проводку внутри зданий.

Спасибо за внимание

Кабель при прокладке по воздуху

Часто для организации электропитания в пристройках, сараях, гаражах, на придомовой территории кабель протягивают по воздуху. Если расстояние проводки больше 25 м, устанавливают дополнительную опору.

При прокладке кабеля по воздуху важно защитить его от внешних воздействий: ультрафиолетового излучения, перепада температур, атмосферных осадков. Эти факторы негативно влияют на наиболее часто применяемую оплетку из поливинилхлорида, и она трескается

Чтобы продлить срок службы кабеля при воздушной прокладке, его заключают в гофрированную металлическую или полиэтиленовую трубу.

Расчет сечения кабеля

Площади сечения провода указаны в соответствующем стандарте. Их значение зависит от силы тока, материала ТПЖ и условий монтажа. Стоит помнить, что при эксплуатации кабеля, используя его максимальные возможности, жилы будут нагреваться до высоких температур.

Если в одном лотке использовать несколько таких проводов, то при совместном нагреве величина допустимого значения тока уменьшится до 30%.

Для того чтобы правильно посчитать сечение кабеля для домашних магистралей, необходимо посчитать общую сумму значений тока всех приборов, находящихся в квартире.

Формула для расчета имеет вид – P/V, где

• P – мощность приборов, которая указана в технических документах;
• V – напряжение в сети в 220 В.

Площадь сечения считается в миллиметрах. Например, один квадратный миллиметр алюминиевого провода может пропускать 4-6 Ампер. У медного кабеля этот показатель в пределах 10 Ампер.

Образец расчета. Имеется прибор с мощностью 4кВт. Используя вышеуказанную формулу, можно найти силу тока. 4000 Вт/220В = 18,18 А. Для того, чтобы обеспечить питание этого прибора необходимо проложить кабели с медными нитями сечением 1,8 мм2.

Лучше всего использовать значение выше и умножить полученное число на 1,5. Так получается, что наиболее благоприятный вариант для запитки этого прибора – медный кабель с сечением 2 мм2. Если используется не медный, а алюминиевый кабель, то толщина провода должна быть в 2,5 раза больше.

В интернете есть специальные таблицы, по которым можно подобрать сечение кабеля, не применяя формулы. Использование таблиц сильно упрощает задачу по расчету необходимого сечения кабеля. Достаточно лишь знать значения токов всех электрических приборов. При проектировании скрытой проводки табличные значения нужно умножать на коэффициент равный 0,8.

Если способ монтажа открытый, то лучше использовать провод, имеющий сечение от 4 мм2, так будет надежнее. Также предпочтительнее выбирать изделия, обладающие высокой механической прочностью.

По характеристикам сечения кабель для ввода в дом должен быть на ступень выше, чем сечение кабеля для обслуживания уже установленных электрических приборов.

В целях экономии такой кабель можно использовать лишь для ввода в дом и подключить его к клеммнику, а уже через автоматы отвести линии необходимого сечения.

Согласно Правил устройства электроустановок 7.1.34 каждая линия рассчитывается отдельно, ориентируясь на конкретную нагрузку. Но есть варианты, которые применяются для всех жилых объектов и имеют стандартные размеры сечения.

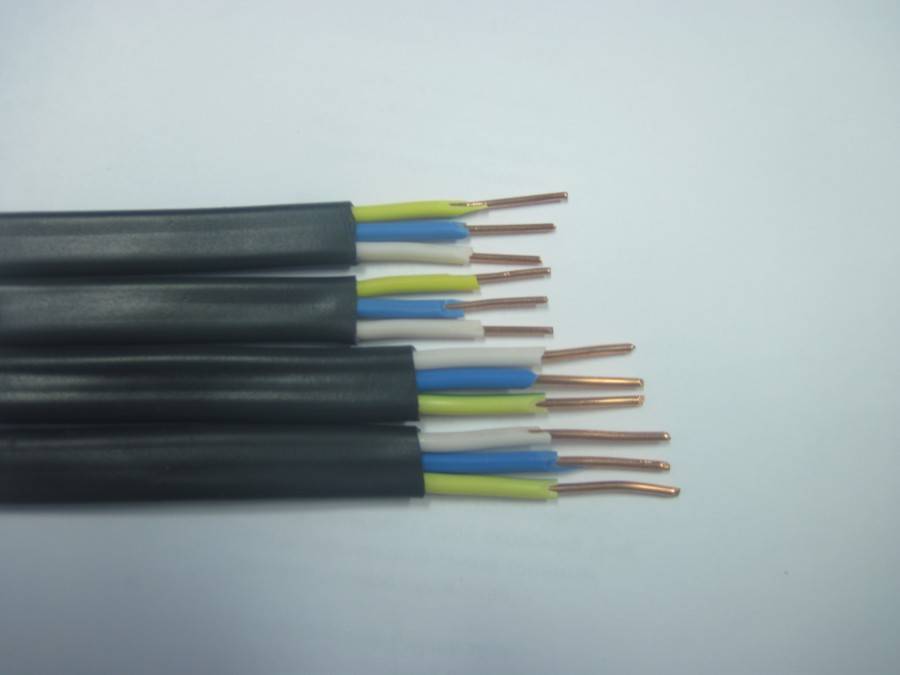

• Кабель ВВГнгLS 3х1,5 мм2 используют для монтажа электропроводки для сооружения линий освещения. Чтобы защитить линии, автомат ставят на 10А;
• Провод ВВГнгLS 3х2,5 мм2 подходит для установки штепсельных розеток, автомат устанавливают на 16А;
• Кабель ВВГнгLS 3х6 мм2 нужен для подключения бытовых приборов большой мощности. Автовыключатель ставят на 32А;
• Провод ВВГнгLS 3х6 мм2 чаще всего применяют для ввода в квартиру или частный дом. Перед вводом лучше рассчитать реальную нагрузку. И так как мощность потребителей возрастает, то желательно взять кабель ВВГнгLS 3х10 мм2.

Область использования и способы монтажа

Благодаря возможности использования при напряжении до 1000 В и частоте 50 Гц, кабель ВВГнг подходит как для однофазных, так и для трехфазных электросетей.

Монтаж кабеля может осуществляться как внутри, так и снаружи зданий. При укладке снаружи, в том числе и по деревянным стенам, следует использовать дополнительную защиту: ПНД-трубы, лотки и т.д.

Изделие не рекомендовано для прокладки под землей, так как по причине отсутствия брони изделие может быть легко повреждено. При необходимости и отсутствии других вариантов, кабель можно проложить в гофре или в кабельной канализации.

Отличительной особенностью кабеля ВВГнг является его негорючесть, а потому допускается его применение в постройках и помещениях с высокой степенью пожароопасности (банях, деревянных домах), зданиях с постоянным пребыванием людей, в том числе и детей (школах, детсадах, учреждениях здравоохранения).

Благодаря своим техническим характеристикам ВВГнг считается идеальным для устройства домашней электропроводки. При этом его можно прятать как внутри деревянных стен, так и в толще штукатурки или стяжки. При прокладке кабеля под натяжным либо подвесным потолком укладка его в гофру обязательна.

Кабель допускается прокладывать в качестве воздушной линии небольшого протяжения, соблюдая нормы ПУЭ относительно допустимых величин натяжения и провисания проводов. При этом необходимо использовать подвесные сооружения (тросы).

Монтаж воздушной кабельной линии ВВГнг должен осуществлятся с использованием специальных тросов

Как правильно выбрать кабель для розетки

Правила устройства электроустановок (ПУЭ) дают следующие строгие установки по верному использованию кабеля для розетки в помещении:

• Он должен быть медным (поскольку это наиболее безопасный вариант);
• Ему необходимо иметь заземление (внутри провода должно быть 3 или 5 жил);
• Сечение должно иметь размер 1.5 мм2 или больше (меньше запрещается).

Соблюдая эти правила, вы значительно уменьшаете риск возникновения пожара или другой неприятной ситуации, связанной с неправильным использованием проводки.

Оптимальные в соотношении цена-качество провода, которые можно устанавливать в жилом помещении:

• ВВГ;
• NYM;
• ВВГнг;

Помните, что от выбранного кабеля будет зависеть надёжность работы системы. Бытовая техника может сильно различаться по своей мощности, поэтому следуйте рекомендациям, описанным ниже.

Сечение кабеля имеет прямую зависимость от мощности, которая будет подключаться к электрической сети. Для гарантии безопасности можно определить самый мощный электроприбор в помещении и использовать все кабели, подходящие для этого прибора по параметрам. Например, при мощности в 2 кВт нужно покупать кабели ВВГ 2х1,5, либо же ВВГ 3х1,5. Каждый вариант должен сопровождаться заземлением.

Существует огромное количество различных видов кабеля для розеток, но специалисты советуют брать медные, ведь они значительно безопаснее в эксплуатации. Но стоит отметить, цена на данные изделия выше, чем на алюминиевые. В любом случае, не стоит экономить на этом товаре.

Не гостовский кабель для проводки

А если выхода нет, можно ли использовать другие марки или обычный NYM для собственных нужд в квартире и дома? По факту, никто вам не запрещает кидать стационарную проводку хоть ПВС-ом, который давно запрещен для этих целей.

Более того, не забывайте что ПВС это провод, а не кабель. И разница здесь очень существенна. Да и срок жизни у него довольно мал (от 6 до 10 лет). Им можно подключать разве что передвижные электроприемники, собирать переноски, но не более того.

Но если вы мастер, который делает электрику по заказу, никогда в этом вопросе не идите на поводу у заказчика. Не получается договориться – требуйте с него расписку, что применение другого кабеля для электропроводки, было чисто его решением и за все последствия такого монтажа электрики он несет личную ответственность.

Когда вы работаете по проекту, то любой грамотный проектировщик знает все эти нюансы и последствия применения неправильной марки кабеля. Он изначально закладывает в 90% случаев именно ВВГнг-LS.

Поэтому проект на электромонтажные работы даже обычной квартиры, сразу снимает множество вопросов между заказчиком и исполнителем. Указана такая-то марка, будь добр закупить и проложить именно ее.

Провода и шнурыКонтрольные кабелиС бумажной изоляциейС резиновой и ПВХ изоляциейИз сшитого полиэтиленаЗарубежные маркиМонтажные провода

Медь или алюминий?

Существующие правила предписывают применять, во вновь строящемся жилье, только кабельную продукцию с медной токоведущей жилой. Не оспаривая справедливость этих требований, заметим, что алюминиевая проводка, проложенная до вступления в силу изменений, до сих пор прекрасно справляется со своей задачей. При проведении ремонта, подключении дополнительных потребителей, переносе розеток и выключателей, вполне допустимо использовать недорогой алюминиевый провод. При правильном подборе сечения токоведущей жилы, такая проводка не менее надежна, чем медная. Сравнить нагрузочную способность меди и алюминия, поможет таблица:

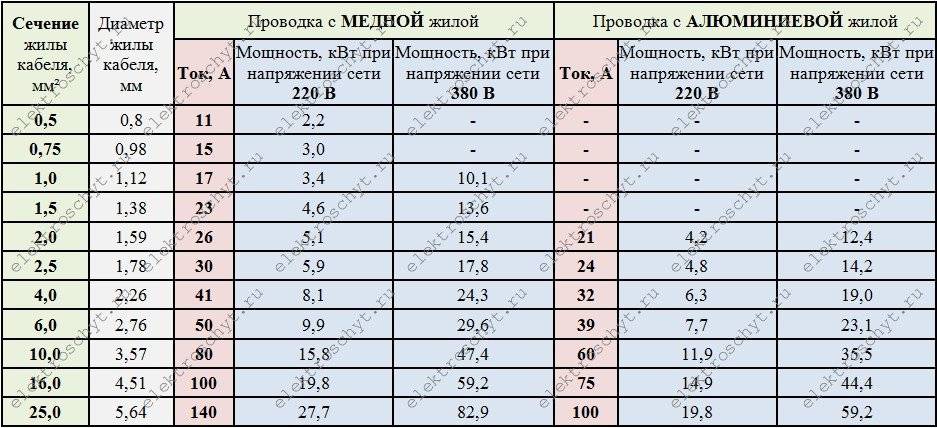

Сечение токоведущей жилы мм2	Допустимая токовая нагрузка для медной жилы	Допустимая нагрузка для алюминиевой жилы
1,5	16 А
2,5	21 А	16 А
4,0	27 А	21 А
6,0	34 А	27 А
10,0	50 А	34 А

Из таблицы видно, что при прокладке алюминиевого провода, сечение выбирается на одну нормаль выше, чем при использовании медного.

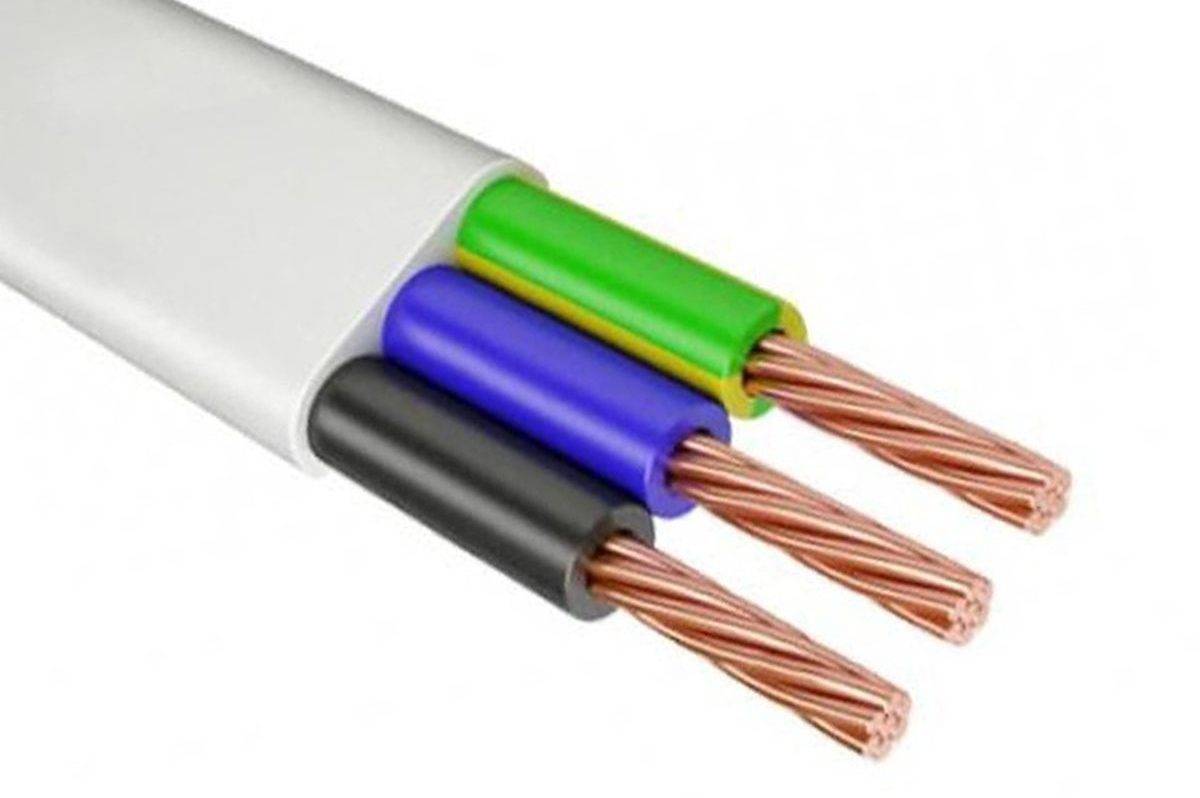

Кабель ПУНП

Это бюджетный тип кабеля для электропроводки. Он представляет собой плоский двух или трехжильный провод с сечением жил от 0,75 до 6 мм2. Расшифровывается ПУНП следующим образом:

• П — провод.
• УН — универсальный.
• П — плоская форма.

Также в аббревиатуре иногда встречается буква «Г», которая означает, что провод гибкий. Главное его преимущество состоит в невысокой стоимости по сравнению с ВВГ и NYM.

Среди электриков есть мнение, что провод ПУНП запрещен для изготовления и использования. Действительно 1.06.2007 был введен запрет на использование ТУ 16.К13-020-93 членами ассоциации «Электрокабель». Однако заводы-производители продолжают изготавливать и реализовывать ПУНП. В России их можно приобрести в свободной продаже.

Опасения по поводу применения ПУНП вполне обоснованы. Статистика пожаров по причине возгорания электропроводки показала, что 60 % случаев очагом огня выступал тип кабеля ПУНП. Причина этому заключается в том, что в ТУ 16.К13-020-93 прописано, что при изготовлении провода допускается отклонение на 30 % от ГОСТ 22483-77 сечения токопроводящих жил. Это означает, что, например, провод номинальным сечением 4 мм2 может вполне быть 2.9 мм2 или даже меньше.

В общем, покупать ПУНП или нет — решать вам. В любом случае, если есть средства, то лучше приобрести один раз провод хорошего качества и не боятся возникновения пожара.

Выбор сечения кабеля для розеток

Все комнаты в доме должны обеспечиваться отдельной распредкоробкой и АЗС. Запрещается объединять в одну цепь несколько электророзеток и электропроводов осветительных устройств.

Опыт показывает, что для использования на кухне провод для розеток должен соответствовать сечению:

• посудомоечной и стиральной машин — 3х2,5;
• варочной панели — не менее 3х4;
• духового шкафа — 3х2,5.

Для всех помещений расчет электропроводов производится по формуле:

I= P/U ном, где: I – сила тока; P – мощность электрооборудования помещения и U — напряжение электроцепи.

При оборудовании электропроводки просчитывается Pсум. (суммарная мощность) потребителей подключаемых к распределительной коробке каждого помещения. Если Pсум приборов не превышает трех киловатт, то достаточно использовать провод профилем в 2,5 мм².

В быту, как правило, для подключения электророзеток используются двух- или трехжильные медные электропровода с профилем от 2,5 до 6 мм².

Каждый прибор имеет свою потребляемую мощность. Основное условие обустройства любого объекта это расчет Pсум потребителей, что поможет выбрать входной электрокабель. Надо помнить, что кроме внутреннего потребления вероятны подключения электроинструментов и для проведения различного рода наружных работ, когда будет необходимость подключить насосы, генераторы, сварочные агрегаты и т.д.

Расчет необходимого сечения кабеля для розеток определяют исходя из технических характеристик провода: диаметра, напряжения, силы тока, и Pпотр.

I = (P × Kи ) / (U × cos(φ)) — расчет для однофазной цепи; где, cos(φ) = 1; U – напряжение цепи в пределах 210 -240 вольт; I — сила тока; Pсум — электромощность всех электроприборов; Kи = 0,75.

I = P / (√3 × U × cos(φ)) расчет для трехфазной электросети; где, Cos φ — угол между фазами; Pсум. всех электроприборов; U = 220 вольт.

По окончании этой работы приступают к прокладке электропроводки. При этом коммутация электрокабелей через распределительные коробки остается необходимым условием обеспечения электробезопасности.

Рекомендации по монтажу

При установке розеток используют два варианта прокладки токоведущих жил — скрытая и открытая проводка к распределительной коробке. Монтаж скрытых проводников осуществляют в штробах на негорючих основаниях — стены из кирпича, цемента.

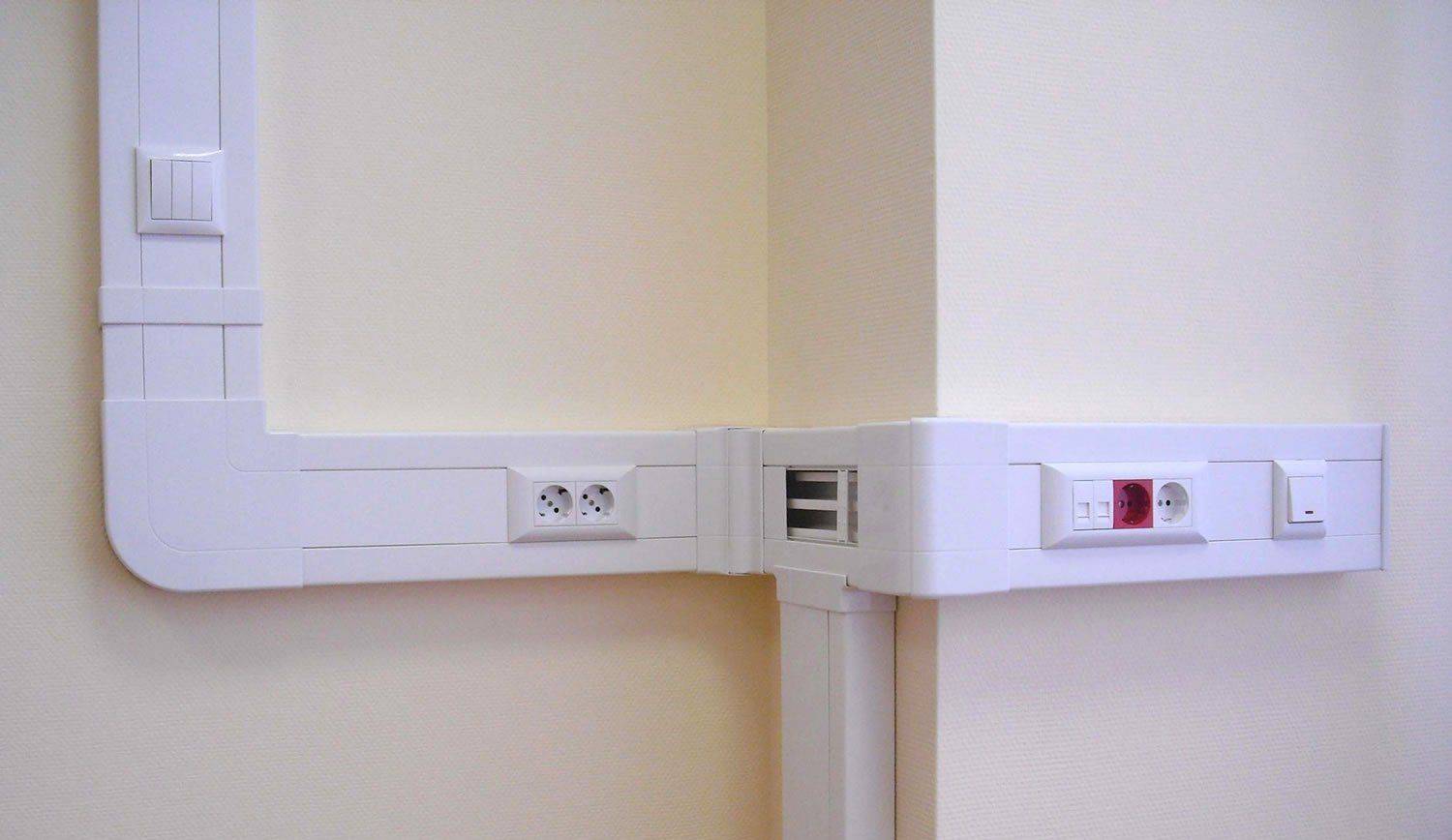

Открытый монтаж выполняют с размещением силового провода в кабель-канале или защитном рукаве, гофре, плинтусе, чтобы исключить возгорание пожароопасных конструкций или повреждение проводников.

После выбора сечения кабеля учитывают основные правила прокладки проводов при установке розеток:

1. При скрытом монтаже глубина штробы составляет минимум 20 мм.
2. Горизонтальные повороты кабеля выполняют на высоте 2500 мм от пола.
3. Открытый монтаж по горючим основаниям запрещен без укладки провода в рукав.
4. Использование автомата для каждой комнаты — обязательное условие монтажа.
5. При выборе силового кабеля для розеток руководствуются не только сечением и числом жил, но и диаметром провода с обмоткой, чтобы поместить его в штробу или кабель-канал.

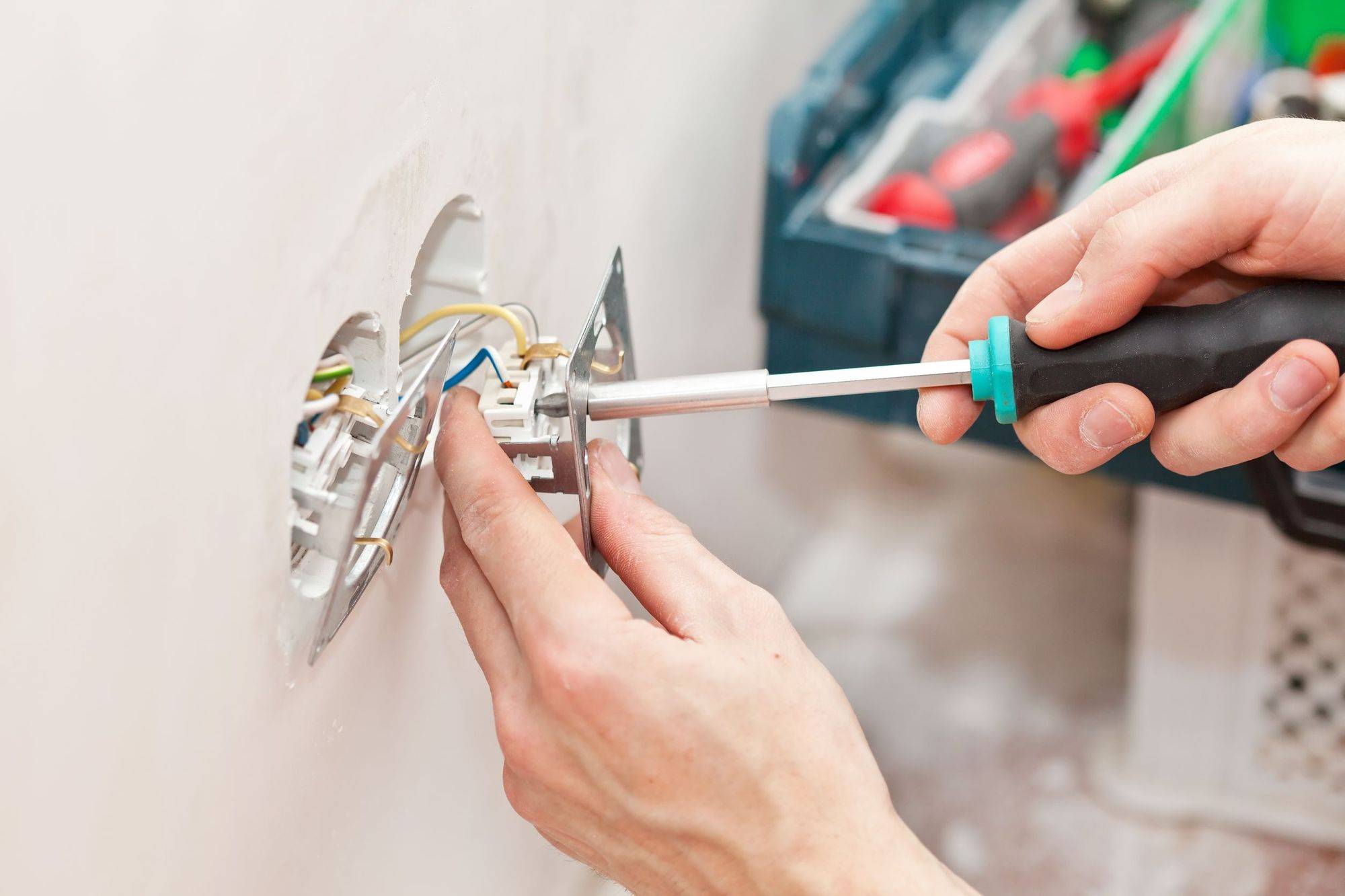

Самостоятельная установка розеток производится только после обесточивания комнаты.

Устройства защитного отключения электрической энергии должны соответствовать мощности электротехнических установок. Это позволяет исключить ситуации, когда при включении нескольких мощных приборов автомат срабатывает в результате превышения показателя силы тока на конкретном участке электрической цепи.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРООБОРУДОВНИЯ К СЕТИ

Нередко, в процессе электромонтажа, возникает необходимость подключить электрооборудование к сети, например, электроплиту к силовой розетке. Для этих целей удобно использовать гибкие провода, главные правила, которыми необходимо при этом пользоваться, следующие:

Опять же пункт 2.1.48 из ПУЭ 7, который прямо указывает, что необходимо использовать провода, лишь в тех областях, для которых они были созданы:

«Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)»

Другими словами, если в ТУ к проводу указано, что «служит для подсоединения электроприборов и электроинструмента, электроплит, стиральных машин, холодильников и изготовления удлинительных шнуров», то именно для этих целей его и необходимо использовать. Это выдержка, из ТУ к проводу ПВС (Провод соединительный). Здесь, например, такой провод используется для подключения варочной панели.

Для слаботочного освещения до 24В, например, для прокладки провода от трансформатора до светодиодной ленты, довольно часто используется ШВВП – Шнур с оболочками из ПВХ плоский.

Проводник заземления, например, для дополнительной системы уравнивания потенциалов (ДСУП), довольно часто делают из провода ПВ3 или его аналогов.

Обычно, проводов и кабелей, которые указаны в статье, достаточно, для практически всех типов работ, связанных с электрикой в квартире или доме. Такая электропроводка, при соблюдении всех правил электромонтажа, получается по-настоящему надёжной и безопасной.

Есть что добавить ?? – оставляйте комментарии!

4 Расчет нагрузки потребителей электричества

Этот параметр является наиважнейшим при планировании электропроводки в квартире. От него зависит сечение кабеля, его тип и, как следствие, общая стоимость монтажа.

Перед тем как начать расчет общей мощности электропотребителей необходимо определиться с типом будущей электропроводки. Она может быть выполнена по классической схеме, когда все потребители подключаются к одному автоматическому выключателю на щитке или же с разделением по зонам и потребителям.

Выбор сечения и типа кабеля зависит от электрической нагрузки квартиры, которую нужно правильно рассчитать

Целесообразнее всего использовать второй вариант. В этом случае придется использовать больше кабеля, но исключится ситуация, когда в результате перегрузки обесточиваются все помещения в квартире и вся бытовая техника. Да и уровень пожаробезопасности при зонной схеме подключения гораздо выше.

Обычно разделение помещений происходит по комнатам: кухня и прихожая, санузел и ванная комната, детская и гостиная, спальня и кабинет. Конечно, могут быть и другие вариации, главное правило здесь – разделить так, чтобы нагрузка на каждую линию проводки была примерно одинакова. При наличии средств и возможности можно сделать каждую комнату отдельной зоной и подключить к отдельному автомату на щитке.

После разделения квартиры на зоны необходимо подсчитать максимально возможную суммарную мощность приборов, которые могут быть в ней подключены. Эти данные указаны в документации к оборудованию или на корпусе устройства. Например, если это кухня с прихожей, то считаем: холодильник (200 Вт), электрический чайник (1500 Вт), микроволновая печь (1000 Вт), освещение, вместе с освещением прихожей (300 Вт). В результате суммирования получаем общую мощность в 3000 Вт. Конечно в каждой конкретной кухне результат может существенно отличаться в любую сторону.

Существует усредненное правило расчета, согласно которому на каждые 2000 Вт мощности необходимо использовать медный кабель сечением 1 мм2. То есть для данной кухни необходим кабель в 1,5 мм2. Здесь обязательно нужно сделать запас с коэффициентом 1,5, согласно требованиям ГОСТ. В итоге получится, что для зоны с энергопотреблением в 3 кВт целесообразно применять кабель сечением 2,25 мм2. Все вышесказанное справедливо для проводки, монтаж которой осуществляется наружным способом.

Для внутренней проводки в квартире к полученному значению дополнительно применяется коэффициент 0,8, так как она обеспечивает улучшенное теплоотведение от проводов и повышенную пожаробезопасность. В таком случае для нашей кухни с энергопотреблением в 3 кВт необходим кабель сечением примерно в 2 мм2.

Еще один нюанс при выборе сечения провода – это какой провод использовать для проводки подключения к отдельным малозатратным приборам, например, освещения на балконе. В таком случае примерный расчет покажет совсем мизерное сечение. Нормативные требования же диктуют, что минимальное сечение кабеля, используемого в квартирах, должно быть 0,75 мм2. Таким образом кабель для освещения балкона должен иметь сечение не менее требуемого значения, даже если там используется одна светодиодная лампа мощностью 30 Вт.

Внимание! В случае применения кабелей с алюминиевыми токонесущими жилами любые полученные результаты расчетов необходимо увеличивать в 2,5 раза. Только при таких условиях параметры будут идентичны применению медных проводников. Многие электрики, пытаясь сделать монтаж проводки подешевле, уверяют заказчика в том, что характеристики медного и алюминиевого провода практически одинаковы

Это не так

Многие электрики, пытаясь сделать монтаж проводки подешевле, уверяют заказчика в том, что характеристики медного и алюминиевого провода практически одинаковы. Это не так.

Таким образом, отвечая на вопрос о том, какой электрический кабель использовать для монтажа проводки в квартире, можно с уверенностью сказать, что оптимальным решением будет применение медного одножильного трехпроводного кабеля необходимого сечения. При этом всю площадь квартиры нужно разделить на зоны, запитанные отдельно друг от друга, а энергоемкие приборы подключать собственными электрическими линиями.

Кабель АВВГ

Кабель АВВГ – с алюминиевыми жилами и двойной
виниловой изоляцией. Пожалуй, один из наиболее распространенных
типов кабелей. Используется в сетях 0,66/1 кВ с частотой
переменного тока 50 Гц. Выпускается в диапазоне сечений от 2,5 до
240 кв. мм. С количеством жил от 2 до 4. Его используют для
стационарного подключения электрооборудования к питающей сети,
может использоваться и в помещениях со сложными условиями, с
повышенной влажностью или взрывоопасные. Его можно использовать в
качестве проводника на силовую проводку фактически активно
используется в сетях 0,4 кВ. Используется и для проводки в жилых
домах, подходит для подключения розеток и на производстве. Срок их
использования – не менее 30 лет.

Варианты исполнения:

АВВГз-П: с заполнением;

АВВГнг-П: не распространяет горение в
пучках;

АВВГзнг-LS-П: не распространяет горение в
пучках, с низким дымо-газовыделением;

Прокладывать проводку в доме алюминиевым кабелем АВВГнг
допускается, но при этом нужно взвесить все “за и против”.
Недостатков у подобного вида проводов есть не мало:

1).Текучесть металла. Алюминий имеет свойство
растягиваться, это имеет негативное последствие в случае винтового
соединения проводов. Соединения проводов со временем ослабевают,
начинают греться, окисляться и подгорать, вплоть до полной потери
контакта.

2).Ломкость алюминия. В процессе старения и
долгого эксплуатационного срока провода просто-напросто будут
переламываться, особенно при частых нагрузках и перегревании. Это
же нужно учесть, когда вы будете перезаделывать старые скрутки –
при раскручивании и повторном их скручивании большой риск того, что
жила переломится.

3).Пожароопасность. В соответствии с
международными стандартами алюминиевая электропроводка давно
признана потенциально пожароопасной.

4).Сечение кабелей для прокладки проводов следует выбирать в 2-е
большим, чем при прокладке медным проводом.

Для электропроводки в квартире рекомендуется применять кабель
марок АВВГнг или АВВГнг-LS.

Для розеток: АВВГнг 3×4, АВВГнг-LS 3×4

Для выключателей: АВВГнг 3×2,5, АВВГнг-LS
3×2,5

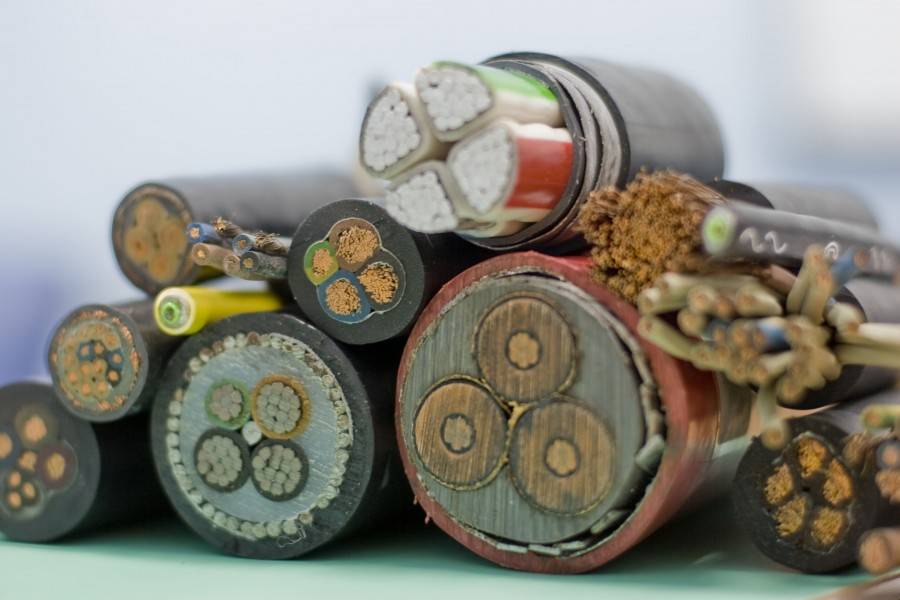

Силовой кабель для улицы

Уличная прокладка силовых марок, как правило, осуществляется двумя основными способами: в воздухе и под землёй. В первом случае производится подвешивание предварительно прикреплённого к несущему тросу изделия на особые поддерживающие опоры, располагаемые на расстоянии не более 25 м. Кабель ВВГ для улицы желательно прокладывать только в гофре, так как марка слабо устойчива к УФ. Для воздушной уличной прокладки лучше использовать СИП,который конструктивно уже содержит несущий элемент, поэтому его подвеска значительно упрощается.

Для подземного монтажа часто применяется бронированная марка ВБбШв или её алюминиевая разновидность АВБбШв, оснащаемая мощной защитной шланг-оболочкой и бронёй из пары стальных лент. Подземная прокладка небронированных марок, таких как ВВГ или провод ПВС для улицы, должна производиться только в специальных трубах или каналах-колодцах на глубинах не менее 60-70 см.

Типы электрической проводки

Различают два типа электрической проводки: скрытую и открытую. Структура самой проводки, независимо от ее типа, всегда одинакова: в квартиру или дом вводится основной питающий кабель, который подключается к электрическому счетчику. От счетчика во все комнаты отходят питающие кабели-ветки. В комнатах кабели разветвляются еще больше: на розетки, к выключателям, к осветительным приборам.

1. Скрытая проводка

Само название скрытой проводки подразумевает, что электрические кабели спрятаны внутри стен, перегородок и перекрытий, их не видно. Нашему взору доступны только промежуточные или конечные точки: распределительные коробки, выключатели, осветительные приборы, розетки и счетчики.

Скрытая проводка применяется в современных панельных, монолитных и кирпичных домах. Электрические кабели располагаются в специальных каналах внутри стен или за декоративными или гипсокартонными панелями.

Кабельный канал представляет собой обыкновенную трубку из ПВХ, которая залита внутрь панели или уложена в специально вырубленные канавки в стенах или потолке. Оканчиваются такие каналы, как правило, установочными коробками, в которые и монтируются розетки и выключатели.

Главный плюс скрытой проводки — ее незаметность. А вот ремонт, замена и перепланировка, особенно в монолитных или кирпичных домах – довольно хлопотливая процедура: приходится вскрывать стены, а после замены снова их замазывать и закрашивать.

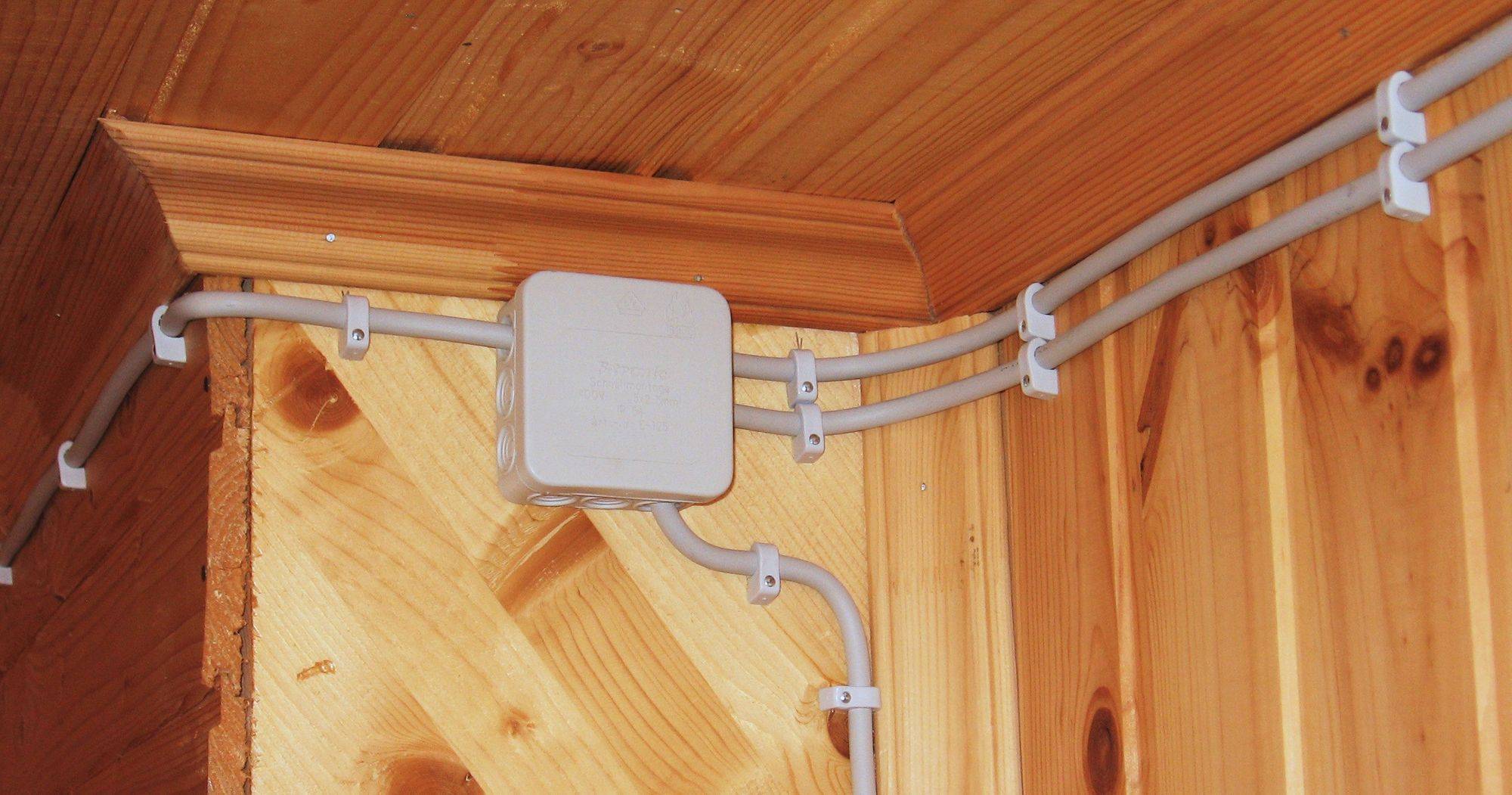

2. Открытая проводка

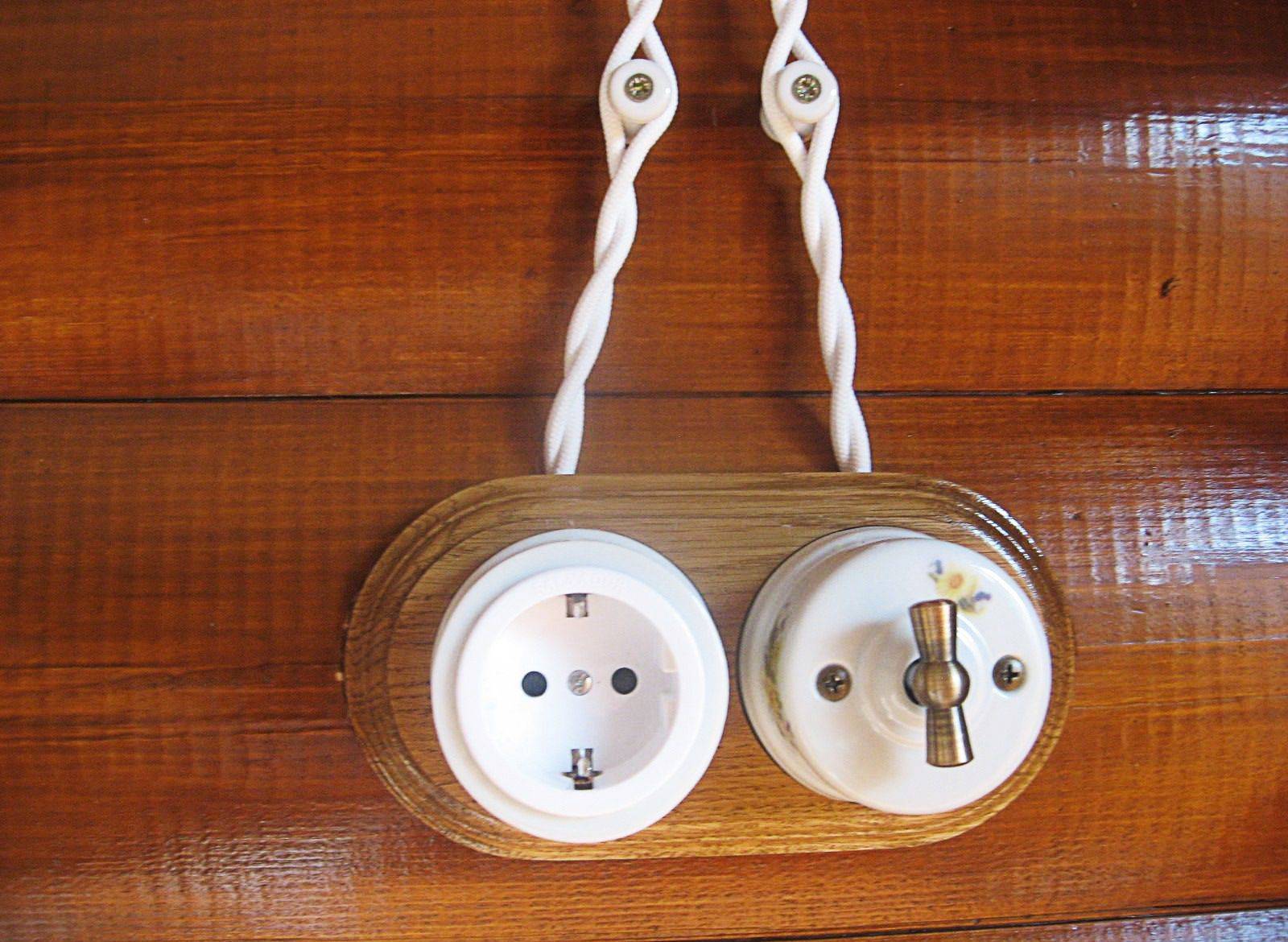

Открытая проводка располагается поверх стены или потолка. Но открытая — не значит «незащищенная». Для открытой проводки точно так же используются либо готовые кабельные каналы (кабелегоны), либо ПВХ-трубки, в которые укладываются провода. В некоторых случаях открытую проводку делают кабелями в двойной или даже тройной изоляции. Так, например, делают проводку на дачах и в загородных деревянных коттеджах. Для открытой проводки используются специальные розетки, выключатели и распределительные коробки. Они имеют закрытый корпус, и крепятся прямо на стену.

Дизайнеры интерьеров иногда используют открытую проводку как элемент декора, например, при реализации проекта в стиле стимпанк, кантри или лофт. Для таких проектов применяются разноцветные провода и кабели, провода в тканевой оплётке, специальный дизайнерский крепеж.

Важный плюс открытой проводки — ее ремонт, замена или подключение новых веток производится без особых трудозатрат: не нужно долбить стены и восстанавливать их после работы. Минус — проводку видно, но для кого-то и этот минус может стать плюсом.
