Схема электропроводки в квартире: разводка электрики для разных помещений

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон.

Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку.

К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Это интересно: Как установить подрозетник в бетонную, кирпичную стену и гипсокартон: излагаем суть

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

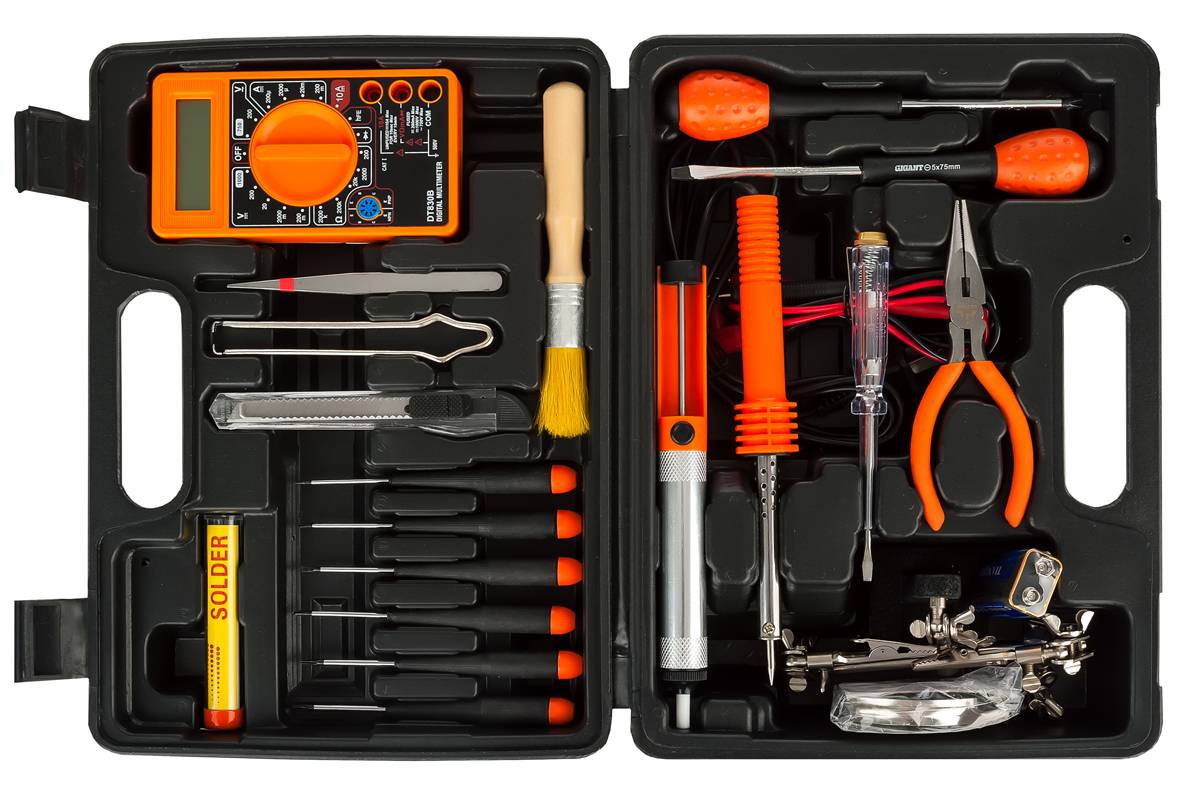

Инструменты для монтажа электрики

Для того чтобы осуществить монтаж электрики понадобиться определенный набор инструментов. Они заметно упростят процесс монтажа. К ним относятся:

• штроборез — применяется для подготовки кабельных каналов, штроб, в стенах;
• перфоратор с насадками и сверлами – применяется для подготовки отверстий для подрозетников и установки крепежных элементов;
• отвертки – применяются для монтажа электроустановочных элементов. Обязательно должна присутствовать отвертка с индикатором, для проверки наличия фазы;
• пассатижи, кримпер или кусачки – облегчают процесс зачистки и подготовки кабелей к монтажным работам и подключения к розеткам, выключателям или светильникам.

Использование розеток и высота проводки

Если в одной из комнат на общей стене находятся розетки и планируется расположить такие же на противоположной стороне, разрешается сделать разводку не от коробок, а просто объединив их проводами.

Правильная схема разводки электропроводки в квартире должна предусматривать возможные риски повреждений. Чтобы предотвратить доступ к электрическим проводам домашним питомцам, маленьким детям и самим не запинаться их можно спрятать в стене.

Размещаются провода, отступив от потолка 10-15 см. На этом уровне обычно не вешают картины или фотографии, поэтому риск повреждения будет минимальным. Но если в комнате планируется устанавливать подвесной потолок, то расположение кабелей будет зависеть от его конструкции.

Тщательно выбирайте высоту розеток

Для чего нужна схема разводки

Пример схемы электропроводки в помещении

Разводка представляет собой совокупность кабелей, проводов, перемычек, монтажных коробок, защитных и контрольных устройств, розеток и выключателей. Все это оборудование нужно для того, чтобы обеспечить током потребители энергии, которые находятся в разных местах и имеют различную мощность. Только правильный подход и грамотный расчет может обеспечить четкое и безаварийное функционирование всей системы.

Схема электропроводки в квартире нужна для того, чтобы обеспечить выполнение следующих требований:

1. Беспрепятственный доступ к контрольным, приборам, местам коммутации, гнездам и включателям.
2. Прокладка кабелей, мощность которых соответствует планируемой нагрузке. Расчеты помогут не переплачивать за мощное и дорогое имущество, закупая его именно в тех параметрах, которые требуются.
3. Расчет необходимого количества имущества и составление сметы. Монтаж электропроводки в квартире не должен останавливаться, если внезапно закончились материалы.
4. Обеспечение оптимального расположения электрических устройств. Они не должны мешать людям и портить интерьер помещения. Одновременно должны быть соблюдены правила установки электроприборов относительно проемов, отопительных и сантехнических приборов.

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон.

Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку.

К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Составление схемы разводки электропроводки

Схема проводки электрики в квартире имеет собственные индивидуальные особенности. При разработке схемы необходимо учитывать планировку и расположение помещений, а также потребности проживающих здесь людей. В качестве примера рекомендуется рассматривать типовую среднестатистическую квартиру.

Она состоит из нескольких помещений – прихожей, зала, спальни, туалета, ванной комнаты и кухни. Перед составлением схемы, следует точно определиться, какие приборы и оборудование будут устанавливаться в каждом из комнат. При проведении расчетов следует учитывать возможное добавление в дальнейшем новых бытовых приборов и соответствующий рост потребления электроэнергии.

После определения количества потребителей, нужно подсчитать их нагрузку или общую мощность. Все необходимые данные можно найти в технических паспортах изделий. После этого по формуле I=P/U определяется нагрузка прибора в амперах. На основании полученных данных составляется схема электропроводки.

Вначале следует определить количество розеток и места их установки. Для кухни предусматривается три розетки для трех групп потребителей. Из них две розетки обычные – на 16 ампер и одна – силовая на 25 ампер для электроплиты. В ванной комнате нужно запланировать влагозащищенные розетки под водонагреватель и стиральную машину. В зале и спальне рекомендуется устанавливать по две розетки, чтобы не пользоваться удлинителями. Каждая розетка подключается к отдельной линии, что заметно повышает надежность проводки. Линии освещения подводятся к отдельному автомату.

В результате применения данной схемы обеспечивается надежная защита каждой линии от возможных перегрузок, поскольку все они подключены к собственному автомату. Для соединения проводов используются промежуточные распределительные коробки. В качестве дополнительной защиты могут устанавливаться устройства защитного отключения на вводе и на каждой линии проводки.

Как формировать группы потребителей

Электропроводка по группам делится на стадии проектирования. Перед началом этой работы необходимо на плане квартиры отметить расположение розеток, светильников и мощных электроприборов с указанием мощности и потребляемого тока.

Кроме необходимых, целесообразно добавить несколько запасных розеток. Рано или поздно они обязательно понадобятся. Количество розеток в комнатах должно быть достаточным для того, чтобы исключить использование тройников и удлинителей. Вместо этого устанавливаются двойные розетки или розеточный блок

Важно ! Стандартные бытовые розетки рассчитаны на ток 16А, но общий ток электроприборов, подключемых к двойной розетке или розеточному блоку не должен превышать эту величину. Это связано с сечением подводящих кабелей. При отсутствии в наличии каких-либо электроустановок отмечается место предполагаемого монтажа

Если этого не сделать, то при установке новых электроприборов придётся долбить стены и прокладывать дополнительную проводку

При отсутствии в наличии каких-либо электроустановок отмечается место предполагаемого монтажа. Если этого не сделать, то при установке новых электроприборов придётся долбить стены и прокладывать дополнительную проводку.

Электропроводка по группам делится по определённым правилам:

1. Для розеток рассчитывается суммарный ток аппаратов. Если он превышает 25А, то такую группу следует разделить на две и подключить медным кабелем сечением 2,5мм². Опуск к отдельным розеткам выполняется проводом 2,5мм².
2. Освещение прокладывается проводом сечением 1,5мм², для подключения отдельных светильников и выключателей также применяется кабель 1.5 мм². Номинальный ток автомата освещения 10А.
3. Электроприборы мощностью более 3,5кВт подключаются отдельным кабелем и автоматическим выключателем. Сечение провода и номинальный ток автомата определяются мощностью устройства.
4. Электропроводка в санузле и других влажных помещениях должна быть отдельной группой. Она подключается через УЗО с током срабатывания (утечки) 10мА . Если таких помещений несколько и находятся рядом, то они подключаются вместе.
5. Для каждой из групп рассчитываются суммарный ток электроприборов и, исходя из этого, выбираются автоматические выключатели и УЗО. Ток утечки дифавтоматов (УЗО) в обычных помещениях должен быть не более 30мА .

Как провести проводку в квартире своими руками

Чтобы знать, как правильно сделать проводку в квартире, необходимо учесть следующие моменты:
• Обустройство пола и потолков — подвесные или натяжные конструкции, напольные ниши и короба могут стать отличной маскировкой для части коммуникаций, позволят сэкономить на длине проводов и время на прокладку штроб.

• Отделка стен (толщина штукатурного слоя или выравнивание с помощью гипсокартона).

• Местонахождение плит – в панельных домах можно использовать пустоты в перекрытиях. Правда, состояние каналов в них может быть плачевное – придется проводить зачистку.

• Несущие стены – нарушать их целостность запрещается. Да и бетонные перекрытия, особенно в участках над дверными и оконными проемами, штробить проблематично, к после есть риск попасть в проводку при установке карнизов.

В зависимости от этих нюансов, работы можно выполнить скрытым, открытым или комбинированным способом. Скрытый монтаж проводится в новостройках или при капитальном ремонте квартиры, ведь он предусматривает штробление стен с последующим их оштукатуриванием и выравниванием.

Алгоритм работ для проведения электрики в квартире своими руками выглядит так:
1. На составленной схеме электропроводки разносится трасса прокладки штроб.

2. С помощью разметочного шнура, отвеса и строительного уровня делается разметка.

3. По разметке проводятся штробы с использованием перфоратора, болгарки или зубила с молотком. Стандартная ширина и глубина выемки для проводов – 2 см.

4. В канавках прокладываются провода, фиксируясь на стене специальными дюбель-хомутами или алебастром с промежутками в 25-30 см.

5. Устанавливаются подрозетники и коробки, подключаются розетки и выключатели.

6. Производится сборка вводного щитка: линии оснащаются УЗО, подключаются автоматические выключатели.

7. На финальном этапе рекомендуется сделать «прозвонку» проведенной электрики в квартире мультиметром. Если не возникнет проблем – можно включать автомат и испытывать собранную сеть.

Открытым способом электропроводку можно провести, спрятав провода в гофротрубы или закрыть в специальные кабель-каналы. Этот метод считается самым простым по трудозатратам, но наиболее сложным в планировании – ведь спрятать или красиво оформить маскировочные конструкции довольно проблематично. Поэтому чаще всего проводка в квартире своими руками производится комбинированным способом.

Составление электропроекта для освещения

• Аналогично розеткам делаем проект для группы освещения. На нем наносим все планируемые светильники, выключатели.
• На группы освещение разделяем из следующих соображений. Одна группа освещения не более 2300Вт. Если рассчитать автомат защиты для такой группы, то получим номинал автомата защиты 16 Ампер, что соответствует предохранителям в 10 Ампер. Электрический кабель такой группы 3×1,5 мм². Замечу, что кабели меньшего сечения использовать в электропроводке квартиры нельзя (ПУЭ).

Два листа электропроекта готовы. Осталось сделать проект квартирного щитка. Правильно, проект щитка называется однолинейная расчетная схема. Но мы делаем  электропроект квартиры своими руками, поэтому у нас будет простая схема щитка.

Типовые схемы разводки электропроводки

При разработке проектной документации электропроводки для частного дома проектировщики рекомендуют пользоваться типовыми схемами разводки проводки для разного типа помещений. Все эти схемы имеют одинаковую структуру, в основу которой положено деление разводки на ряд контуров, с подключением каждого из них к отдельному автомату.

Схема разводки проводов на кухне

Особенность разводки электропроводов в помещении кухни отличается наличием большого количества достаточно мощных электроприборов, для которых целесообразно выделить отдельные линии со своими защитными автоматами. Основная задача проектировщика в данном случае заключается в оптимальном расположении розеток — их надо разместить рядом с электроприборами, предусмотрев возможность свободного доступа к ним для ремонта или для перестановки/отключения бытовой техники. При этом на схеме нужно отобразить не только места расположения электроприборов, но и расстановку кухонной мебели.

Схема проводки в гараже/подвале

Приступая к разработке схемы разводки проводов в гараже, нужно определить количество розеток, выключателей и розеток и уточнить места их расположения. Например, розетки лучше устанавливать на высоте 1 м, а выключатели — на высоте 1,5 м от уровня пола. Распределительные коробки обычно размещают под потолком на расстоянии не более 20 см от него. Достаточно часто гараж используется владельцем еще и как мастерская. Поэтому при разводке проводов необходимо предусмотреть возможность подключения электроинструмента, компрессора или даже металло- или деревообрабатывающих станков. Возможно это только при наличии трехфазной электросети. В зависимости от того, какая сеть заведена в гараж, зависит и схема разводки проводов. При этом на распределительном щите должны быть установлены автоматы на каждую группу проводов и УЗО.

Общая план-схема электропроводки в доме

В некоторых случаях до того как будет составлена схема разводки электропроводки, рекомендуется разработать предварительную схему с перечислением всех устройств, предполагаемых к установке в доме. Такая схема облегчит подсчет общего количества линий, подводимых к распределительному щиту и общего числа защитных автоматов и УЗО. На ней также указывают тип питающей электросети, что позволяет выбрать подходящий кабель, тип устройства защиты и модель электросчетчика.

В пояснительной записке к плану указывают, что устройство ввода и электросчетчик устанавливаются на одной из наружных стен дома, а общий распределительный электрощит размещается в коридоре или в каком-либо отдельном помещении, например, в рядом стоящем гараже. Чтобы не создавать потом себе трудностей в обслуживании, в домах, имеющих 2 или 3 этажа рекомендуется предусмотреть на каждом из них промежуточные распределительные электрощитки, соединенные с общим распредщитом.

Аналогичным образом разрабатывается и план-схема электрики для небольшого одноэтажного дома.

Монтажная схема

На основании предварительно составленных план-схем можно разработать общую монтажную схему разводки электропроводки, пользуясь которой, легко рассчитать необходимое количество выключателей и розеток и дополнительной комплектации и материалов, а также метраж кабельно-проводниковой продукции.

Разрабатывают монтажную схему пользуясь копией плана дома, на которой указывают:

• точку ввода силовой линии;
• места установки электрощита, распределительных коробок, электроприборов, розеток, выключателей и осветительных ламп.

Ввод силовой линии в дом Если в проекте частного дома предусмотрены отдельно стоящие хозяйственные постройки, разводку проводов в них также нужно отобразить на монтажной схеме.

Чтобы облегчить процедуру подсчета необходимого количества кабелей и проводов, соединительные линии каждого контура лучше рисовать разным цветом.

Также рекомендуется токопроводящие жилы одного сечения обозначать на плане одним цветом. Это упростит определение номенклатуры необходимой кабельно-проводниковой продукции и упростит процес ее прокладки.

Отличительные черты современной электропроводки

В современной электропроводке используют только медные провода

Новые проводники электричества качественно отличаются от изделий, которые были в ходу в прошлом веке. Развитию технологии способствовал ряд факторов, охватывающих сферы безопасности, надежности, удобства пользования и долговечности.

Современная проводка в квартире характеризуется такими аспектами:

• Использование исключительно медных проводов. Этот металл имеет лучшую по сравнению с алюминием проводимость и хорошую упругость. При окислении контактов технические характеристики практически не изменяются, что позволяет включать в сеть мощное электрооборудование.
• Изоляция кабеля. Применяются полимерные материалы, обладающие отличной гибкостью и изоляционными свойствами. Лучшие изделия при контакте с огнем не выделяют в воздух токсичные вещества, способны к самостоятельному затуханию.
• Пластиковая коммутация. Соединение проводов осуществляется в специальных коробках, обеспечивающих надежную защиту от механических воздействий и влаги. Установка розеток и выключателей проводится в пластиковые стаканы, отличающиеся лучшей степенью фиксации.
• Наличие заземления. В новых панельных зданиях осуществляется прокладка трехжильных кабелей с заземляющим проводом. Это удобно и безопасно. Но, необходима установка розеток и выключателей с тремя клеммами.

Варианты схем для квартиры

Многое при выборе схемы разводки проводов по квартире зависит от ее площади и количества комнат. Однако разбивку на группы потребителей осуществлять следует в любом случае. Даже для небольшой студии надо делать минимум три линии – одна на освещение, вторая на розетки, третья для санузла.

Примерная схема электропроводки для однокомнатной квартиры

В двух- и трехкомнатных квартирах групп придется выделять гораздо больше. Здесь электроприборов в разы будет больше. И запитывать их лучше всего по отдельным линиям, чтобы гарантировать себе безопасность и стабильности работы внутриквартирной электросети.

Порядок монтажа электропроводки пошагово

В этой главе будет рассмотрен вопрос о том, как правильно следует прокладывать провода при проведении всего комплекса электромонтажных работ. Как правило, монтаж электропроводки начинается с подготовки имеющихся в доме помещений к ее прокладке.

Монтаж скрытой электропроводки на видео

Подробно о монтаже электропроводки в квартире

Монтаж электропроводки своими руками. Подробная инструкция по замене проводки в панельном доме

Монтаж скрытой проводки в частном доме с использованием современного оборудования.

Как провести скрытую электропроводку. Видеоинструкция

При выборе следует ориентироваться на основные положения ПУЭ, в которых оговариваются возможности применения того или иного варианта. Так, п.7.1.39 этого документа накладывает ограничения в плане применения открытой прокладки кабеля в местах где готовится пища (на кухне, в частности). Для этих целей в этой части помещения должен монтироваться скрытый в толще стен жгут с проводниками.

На всех остальных участках кухонного пространства допускается применять тот же способ прокладки проводки, что и во всех других жилых помещениях. Исключение составляют особые комнаты с повышенной влажностью воздуха (ванны, душевые и им подобные).

Общий порядок монтажа описывается следующей последовательностью действий:

1. Сначала согласно подготовленной монтажной схеме на стенах комнат делается разметка трассы прохождения кабеля или жгута (в зависимости от выбранного способа прокладки).
2. При скрытом способе на размеченных участках проводится штробление канавок, для чего используются либо болгарка, либо специальный инструмент – штроборез.
3. Затем в штробы укладываются отрезки проводного жгута или заранее отмеренного по длине кабеля ВВГ, концы которого на конечных участках разделаны и выведены наружу.
4. При заделывании мест соединения проводов с клеммами электроустановочных изделий традиционно применяются специальные изолирующие средства (изолента, например).
5. После того, как проводники зафиксированы в канавках специальными скобками или алебастром можно переходить к заделке штроб под электропроводку.
6. Для этого используется заранее подготовленная отделочная штукатурка.

Устройство штроб (канавок) для укладки и крепления электропроводки

Для крепления кабеля существует множество различных крепежных изделий, внешний вид которых представлен ниже.

Хомут-стяжка, универсальный крепежный элемент для фиксации проводников

Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях

Скоба металлическая для крепления кабеля

Скоба пластиковая для крепления кабеля

Изолятор электрический для крепления ретро проводки

Дюбель стяжка для крепления проводниковой или кабельной продукции

Дюбель-хомут для крепления плоского и круглого кабеля

Самодельный крепеж из стальной ленты

Самодельный крепеж из кусков провода

Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы

Пластиковый кабель-канал

По завершении работы с проводами (кабелем) можно переходить к монтажу электроустановочных изделий (распределительных коробок, выключателей и розеток)

При их установке важно строго следовать монтажной схеме, в которой четко отражено их взаимное расположение.Перед тем как установить распределительную коробку, например, важно проследить, чтобы она располагалась строго над розеткой и по возможности ближе к осветительному прибору (люстре). Если все делать правильно (согласно монтажной схеме) вопросов о том для чего нужна распределительная коробка, как правило, не возникает. Установка подрозетников и штробление стен на видео

Установка подрозетников и штробление стен на видео

Установка подрозетников в бетонной/кирпичной/газобетонной стене. Обзор коронок.

Штробление стен

Кроме того, в этих комнатах обязательна установка УЗО. По завершении монтажа всех электроустановочных изделий останется только подключить их к ранее выведенным концам жгутов или кабельных разделок.

Сборка схемы электропроводки и соединение проводов на видео

Электромонтаж. Часть 1 – Схемы проводки для “Чайников”

Электромонтаж. Часть 2 – Способы соединения проводников

Электромонтаж. Часть 3 – Сварка проводников

Выбор фурнитуры и инструментария для электропроводки

Для грамотной разводки электропроводки нужно определить способ размещения кабелей, а соответственно, — определиться с выбором необходимых дополнительных материалов:

• для освещения используют провода марки ВВГ с сечением 1,5 кв. мм, для розеток используют трехжильный кабель с сечением 2,5 квадратных миллиметра;
• устройства защитного отключения (УЗО) и автоматические выключатели. УЗО используются для защиты системы от утечки тока, а автоматы предотвращают короткие замыкания;
• распределительные коробки;
• электрический щит выбирают в зависимости от количества автоматов, УЗО. Если предполагается монтирование большого количества элементов, то нужно приобретать щиток больших размеров. По структуре различают металлические и пластиковые конструкции, специалисты советуют устанавливать металлические, так как они более прочные и эксплуатируются продолжительное время;
• соединительные изолирующие элементы (СИЗ) – изолента, жидкие гвозди, клипсы, дюбели.

Материалы для монтажа

Как только будет готова принципиальная схема электропроводки, произведен расчет мощности каждой отдельной ветки, можно будет приступить к приобретению необходимого материала.

Постарайтесь не закупать слишком дешевые изделия и кабель с уменьшенным сечением. Итак, чтобы проводка в квартире своими руками (фото ниже) была выполнена, вам потребуется следующее:

• Розетки и выключатели.
• Провода с медным сечением.
• Установочные коробки в форме пластиковых стаканов.
• При необходимости дополнительная изоляция.
• Клипсы, если планируется производиться проводка в квартире своими руками по потолку.
• Соединительные клеммы для кабеля.

Разметочные работы

Разметочные работы представляют собой нанесение на стен мелом либо углем трассы прохождения кабеля, а также мест установки ее элементов. Чтобы быстро и ровно сделать трассу электропроводки, рекомендуется использовать веревку, заранее окрашенную в мел (либо уголь). Такая веревка правильно называется разметочным или малярным шнуром, увидеть, как им пользоваться можете на фото ниже:

Все что нужно для создания одного из участков, это закрепить один конец веревки в исходном положении и аккуратно протянуть его до концевой точки (чтобы окрашенная веревка не коснулась стены). После этого веревку нужно натянуть и резко отпустить, чтобы след остался на стене. Более подробно узнать о том, как сделать разметку стен под проводку, вы можете из нашей отдельной статьи.

После завершения разметки, рекомендуется сфотографировать стены в частном доме. Это позволит Вам быстро найти электропроводку при ее замене либо ремонте.

Отличительные черты современной электропроводки

Когда в начале прошлого века электрификация стала повсеместной, прогресс порвался не только в производственную сферу, но и в быт человека. А с наступлением нынешнего тысячелетия уже невозможно представить жилье без телевизоров, компьютеров, прочей кухонной и бытовой техники. Электропроводка в квартире – скрытая сеть из проводов, по которым подается электричество к каждому потребителю. Только если раньше нужно было подвести провода к лампочке, то сейчас требований гораздо больше.

И трудности вызывает уже этап проектирования. Приходится производить расчеты. Главный фактор – нагрузка, которая возможна при включении всех бытовых приборов. Современная разводка электрики состоит из ветвей, каждая из которых предназначена для определенного числа потребителей. Нужны средства защиты от замыкания, заземление, УЗО и т.д. Хорошо, когда есть дизайнерский проект, где видно, сколько точек освещения будет в комнатах, какие бытовые приборы планируется установить. Остается лишь суммировать их потребляемую мощность. Места установки выключателей и розеток уже известны.

Однако стоит продумать не только силовое обеспечение, но и прокладку слабосильных кабелей. Современная схема проводки в квартире предполагает чертеж, где указаны каналы для прокладки кабелей к роутеру, телевизору, стационарному телефону. Не стоит забывать о системах наблюдения, пожаротушения и т.д. При этом есть одна особенность. Разделять эти две системы не стоит. Каждый прибор запитывается от сети 220 Вольт. А слабосильный кабель укладывается параллельно. В противном случае он будет лежать прямо на полу. Альтернатива – укладка в специальные каналы плинтуса.

Даже освещение стало другим. Раньше стандарт предполагал, что в комнате есть одна люстра с выключателем. Торшер и другие дополнительные источники света подключались к розеткам. Сейчас прокладка электропроводки в квартире предполагает подсоединение множества точек потребления. Это точечные светильники, бра, неоновая подсветка и прочее, что только пожелает владелец недвижимости. Нагружать старые кабеля нельзя. Увеличение числа потребителей приводит к тому, что сечения не хватает, и провод перегорает. Придется переделывать ремонт заново.
