Признаки плохой работы системы вентиляции
Иногда система вентиляции работает недостаточно хорошо. Чтобы определить продуктивность работы системы, необязательно быть специалистом
Обратите внимание на следующие внешние признаки:
- образуется конденсат на окнах;
- появляется плесень на стенах;
- спертый воздух в помещении;
- запахи очень долго выветриваются;
- ощущение сырости в помещении;
- ткани, обивка мебели и постельное белье кажутся влажными;
- в квартиру проникают запахи от соседей.
Если вы стали замечать некоторые из этих явлений, значит, вентиляционная система работает некорректно. При возникновении подобных признаков в новом, недавно построенном доме необходимо полностью пересмотреть вентиляционную систему. Возможно, в проектировании вентиляции были сделаны серьезные ошибки. Их необходимо исправить, пока в доме не стали распространятся плесневые грибы из-за высокого уровня влажности.
Требования СНиП к системам кондиционирования
Конкретные требования к коммуникациям и оборудованию кондиционирования зависят от задач, которые стоят перед системой, и назначения объекта. В санитарных требованиях сказано, что агрегат должен создавать комфортные условия для работы и жизнедеятельности людей, а именно поддерживать определенную влажность и температуру воздуха в помещении, обеспечивать нормальную циркуляцию воздушных масс.
К постройкам разного назначения предъявляются особые требования СНиП. Обычно рекомендуется поддерживать в здании оптимальные параметры микроклимата. Если по каким-либо условиям это сделать невозможно, то придерживаются допустимых параметров.
Также нормы регламентируют:
- допустимый уровень шума оборудования;
- чистоту воздушных масс;
- оптимальный воздухообмен в помещении с определенным количеством людей.
При выходе одного из кондиционеров из строя второй агрегат должен обеспечивать половину необходимого воздухообмена. Система должна обладать минимальной инертностью. Оборудование, которое требует обслуживания, устанавливают в отдельном техническом помещении.
Состав проектной документации
Бесспорно, для каждого человека понятие комфорта индивидуально, однако на качество окружающей среды влияет профессионализм выполнения работ по проектированию климатических систем.
Проект по системам вентиляции и/или кондиционирования воздуха включает в себя точный расчет сети фреоно-магистралей или воздухораспределителей, в том числе: воздуховоды различной длины, исполнения и диаметра, отводы, разветви- тели, переходники, клапаны, заслонки, шибера, нагреватели и диффузоры.
Разработка проектов по вентиляции и кондиционированию осуществляется профессионалами нашей компании при помощи современных систем для проектирования, таких как: MagiCAD и AutoCAD.
Правильно оформленный пакет документов в полном объеме содержит все необ- ходимые данные о вентиляционном оборудовании, комплектующих и расходных материалах, которые в дальнейшем будут нужны для монтажа вентиляции.
Конечно, создать проект крупного развлекательного центра или предприятия сложнее, чем выполнить проектирование квартиры или частного дома. Однако независимо от масштабов и особенностей здания, в процессе создания проекта принудительной вентиляции и кондиционирования воздуха необходимо учитывать все нюансы.
Специалисты советуют приступать к созданию рабочего проекта на начальном этапе строительства, ремонта или реконструкции объекта. Поскольку, как показывает практика, комплексные, заранее согласованные решения гарантируют оптимальный результат. В любом случае, прежде чем приступать к созданию и утверждению проектной документации, необходимо выполнить обязательную подготовку.
Состав проекта вентиляции
В основной комплект входит общая информация по чертежам с указанием ведомости рабочих схем и планов, а также перечень прилагаемых расчетов, технических документов и ссылок на определенные источники. Приводится список комплектов исполнительных чертежей.
Общие указания включают перечень оснований для составления документации, например, задание на проект, ТЭО, утвержденные обоснования вложений в возведение несложных строений. В описании приводятся строительные правила и нормы, обязательные для выполнения.
Исходные данные
Проект вентиляции для частного дома: исходные данные — количество комнат
Проектирование проходит на основе инженерного задания, архитектурных схем и дизайнерского проекта строения. Согласовывается проект с государственными органами надзора и контроля, строителями и другими службами.
В состав исходной информации включаются сведения:
- месторасположение и соседние строения;
- климатические данные региона, температура, скорость ветра;
- информация об эксплуатации строения (график работы, нахождения жильцов).
Приводится конструктивное описание здания, его расположение относительно сторон света. Дается список помещений в форме таблицы с указанием объема и площади пола.
Графическая часть
Чертежи разрабатываются на стадии рабочего проектирования и дополнительно к основному комплекту включают деталировку пересечений и узлов основного оснащения с вычерчиванием обвязки устройств. Первостепенное подающее и удаляющее оборудование подается в чертежах в виде структурного изображения.
Схематически показывается оборудование окончания вентиляционных оголовков на кровле. На чертежах приводятся таблицы с указанием габаритов вентиляционных коробов, обозначаются зоны профилактического обслуживания. На каждом чертеже пишутся особые примечания.
Описательная часть
В пояснительной записке приводятся сведения о расходе энергии и мощности электрического вентилятора и другого оснащения. Описываются характеристики и свойства вентиляционной системы, например, размеры, форма трубопроводов, энергопотребление.
Составляется таблица показателей расчетов магистрали по помещениям,и приводятся основы проектирования автоматических модулей для управления системой. Добавляются спецификации оборудования, вставляются схемы вентиляционной магистрали в аксонометрии.

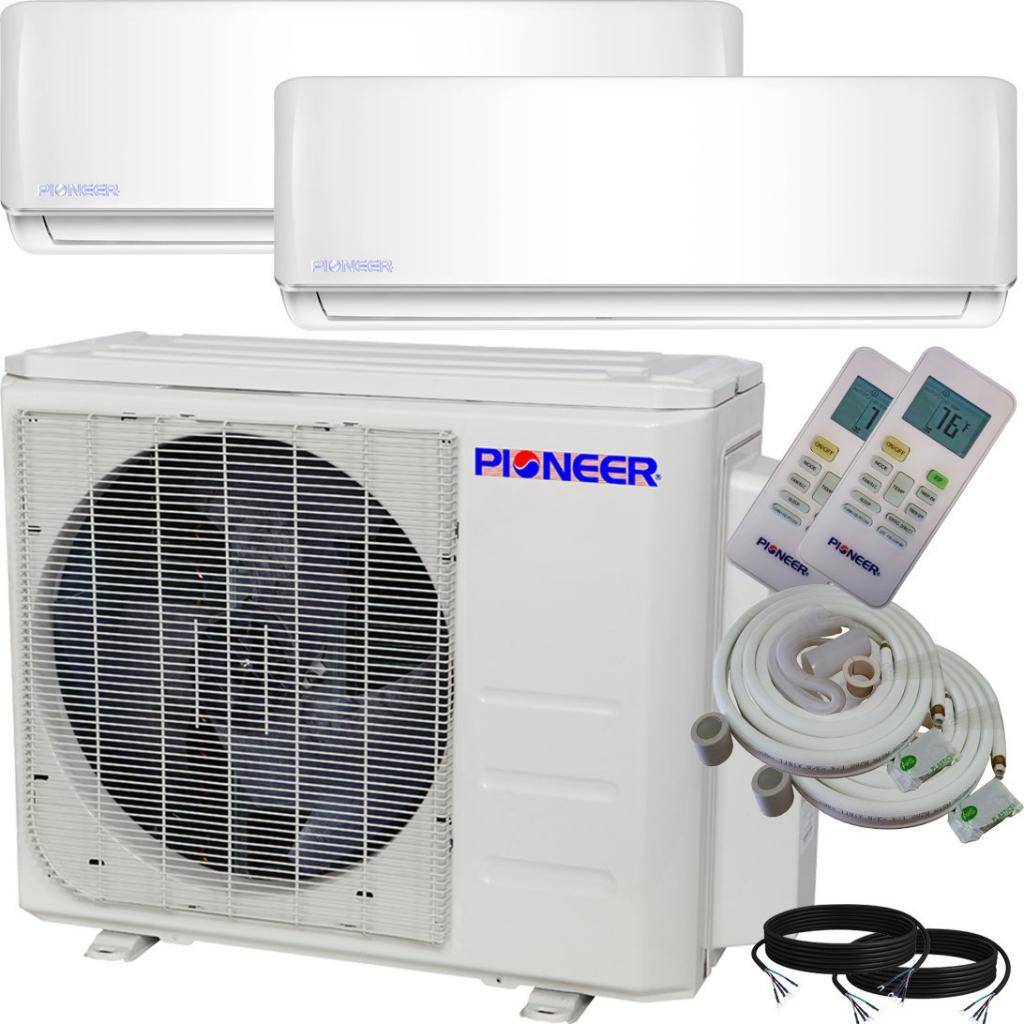

Что лучше — кондиционер или сплит-система
О стандартных кондиционерах мы уже успели поговорить, но сейчас все чаще можно услышать такой термин как «сплит-система». Что это — очередная уловка маркетологов или действительно новая система охлаждения?
На самом деле, сплит-системы и кондиционеры являются одним видом климатической техники и отличаются лишь по незначительным параметрам.
- Сплит-системы представлены не монотонными блоками, а полноценными дизайнерскими устройствами, которые вписываются в интерьер любой квартиры. Кондиционеры же не предназначены для декора помещения.
- Сплит-системы обладают множеством дополнительных функций, например, нагревом, очисткой воздуха и так далее.
- Сплит-системы отличаются очень низким уровнем шума.
Но основная функция этой техники — охлаждение, и в этом плане кондиционеры не отличаются от сплит-систем. По сути, любой кондиционер с низким уровнем шума и дополнительными функциями можно назвать сплит-системой. К слову, недобросовестные продавцы часто этим пользуются, когда берут дополнительные деньги за красивые слова, поэтому будьте бдительны при выборе подходящей модели.
Задачи, решаемые при проектировании
Специалисты компании при проектировании вентиляции в помещениях загородного дома, коттеджа или любого другого объекта решают следующие основные задачи:
- В первую очередь производится расчет воздухообмена по помещениям, в которых предусмотрена система вентиляции воздуха.
- Второй задачей проектирования вентиляционной системы является проведение аэродинамического расчета, в результате которого определяются общий расход воздуха, подбираются размеры сечения воздуховодов по критериям подбора, и, исходя из этого, рассчитываются потери давления в системе воздуховодов.
- Третьей задачей проектирования является проведение акустического расчета — расчет звукового давления на выходе из воздухораспределительного устройства.
- На основании аэродинамических расчетов производится также детальный и окончательный подбор вентиляционного оборудования, определяются места размещения вентустановок и проведения трасс воздуховодов.
Приблизительно так выглядит спроектированная система вентиляции здания
Низкий шум и вибрации
Полученная в результате этих расчетов вентиляционная система проверяется на соответствие требованиям нормативно-технической документации по предельным значениям шума и вибраций. При несоответствии требованиям предусматриваются мероприятия по их снижению до требуемого значения.
Климат-контроль и энергосбережение
Созданная по нашим проектам вентиляция выполняет не только задачу обеспечения заданного воздухообмена в помещениях, но и позволяет производить климат-контроль в здании, а также учитывает работу систем отопления и кондиционирования. Возможность интеграции вентиляции с этими климатическими системами, а также с системой электроснабжения, заложенная еще на этапе проектирования, позволяет значительно снижать энергопотребление всего здания.
Интеграция
Наши специалисты в процессе проектирования вентиляции добиваются ее корректной интеграции с другими инженерными системами для обеспечения согласованной работы всего комплекса климатических и других инженерных систем. Спроектированная система может работать под управлением системы «Умный дом». В результате вы получаете современную управляемую систему вентиляции с функцией климат-контроля.
Видео ниже демонстрирует пример эскизного проектирования системы приточно-вытяжной вентиляции, а вернее — климатической системы в частном коттедже, включающей:
- функции климат-контроля,
- функции вентиляции и отопления с помощью внутрипольных конвекторов,
- элементы интеграции с системой отопления и охлаждения,
- видео показывает расположение основного инженерного оборудования, трасс воздуховодов и других инженерных коммуникаций на цокольном и 1-м этажах коттеджа, а также место монтажа приточно-вытяжной вентиляционной установки Swegon Gold.
Перспективные технологии
Этот девиз — «Мы работаем с технологиями, которые в будущем станут стандартами», — для нас не пустой звук. В процессе проектирования наша компания предлагает заказчикам только современные технологичные решения, которые будут актуальны в течение всего срока службы вентиляционной системы
Особое внимание уделяется нами применению энергосберегающих технологий. Для 90 % разработанных объектов наша компания применила энергоэффективные вентиляционные установки приточно-вытяжной вентиляции
Эргономика
Созданные нашей компанией вентиляционные системы очень эргономичны — устройства управления вентиляцией при проектировании располагаются в легкодоступных местах, что позволяет легко управлять климатом в помещениях.
Эстетика
Кроме соблюдения требований к эргономике, наши специалисты при проектировании вентиляционных систем выполняют также требования дизайнеров и архитекторов к эстетике, чтобы диффузоры и другие конечные устройства системы вентиляции без проблем вписывались в дизайн любого помещения в вашем доме, коттедже, квартире или офисе.
В процессе проектирования обязательно учитываются личные пожелания заказчика.
Согласование и разрешение на монтаж кондиционера: получать или нет
При открытии собственной климатической фирмы, оказывающей услуги по продаже и монтажу СКВ, у многих возникает вопрос, нужно ли разрешение на установку кондиционера в том или ином помещении. От компании требуют наличия лицензии, дающей право проводить строительно-монтажные работы.
Монтаж кондиционера на кронштейны
Единственное исключение здесь могут составить здания, признанные историческими памятниками или памятниками архитектуры, строения, которые находятся на центральных улицах города и представляют собой историческую ценность. В таком случае придется согласовывать установку кондиционера с соответствующими службами (для начала нужно обратиться в БТИ или управляющую компанию).
Как показывает судебная практика, при возникновении спорных ситуаций у не имеющих разрешительные документы могут возникнуть проблемы. К примеру, зимой на внешний блок сплит-системы упала сосулька после очистки крыши работниками управляющей компании. Владелец обращается в суд и требует компенсации за материальный ущерб. Судья может как удовлетворить требованиям истца, так и решить вопрос в пользу ответчика, ссылаясь на то, что монтаж кондиционера приравнивается к реконструкции здания с нарушением целостности его фасада, а также напомнить о необходимости согласования подобных мероприятий со всеми участниками долевой собственности многоквартирного дома и уполномоченными органами местного самоуправления.
Расчет теплового баланса помещения.
Составление теплового и влажностного баланса для кондиционируемого помещения производится общеизвестными методами, принятыми в отопительно-вентиляционной технике. Здесь должны быть учтены все факторы, влияющие на изменение состояния воздушной среды помещения.
Для составления теплового баланса помещения необходимо определить все поступления и потери тепла в помещении.
В помещениях различного назначения действуют две основные категории тепловых нагрузок:
- тепловые нагрузки, возникающие снаружи помещения (наружные);
- тепловые нагрузки, возникающие внутри зданий (внутренние).
Наружные тепловые нагрузки представлены следующими составляющими:
- теплопоступления или теплопотери в результате разности температур снаружи и внутри здания через стены, потолки, полы, окна и двери. Разность температур снаружи здания и внутри него летом является положительной, в результате чего имеет место приток тепла снаружи во внутрь помещения; и наоборот – зимой эта разность является отрицательной и направление потока тепла меняется;
- теплопоступления от солнечного излучения через застекленные площади; данная нагрузка проявляется в форме ощущаемого тепла; солнечное излучение всегда создает положительную нагрузку как летом, так и зимой. Летом эта нагрузка должна быть компенсирована, а зимой она незначительная и интегрируется с теплом, вырабатываемым установкой искусственного климата;
- наружный вентиляционный воздух и проникающий в помещения воздух (за счет инфильтрации) может иметь также различные свойства, которые, однако, почти всегда контрастируют с метеорологическими требованиями помещений: летом горячий и влажный (в некоторых широтах наоборот – сухой) наружный воздух существенно влияет на работу установки, охлаждающей и осушающей воздух; зимой холодный и сухой (или наоборот -влажный) наружный воздух должен быть подогрет и увлажнен. И только в промежуточный период между двумя этими временами года наружный воздух может в какой-то мере быть использован в форме бесплатного охлаждения помещений.
Следует отметить, что наружные тепловые нагрузки могут обладать различными свойствами, то есть могут быть положительными и отрицательными в зависимости от времени года и времени суток. Внутренние тепловые нагрузки в жилых, офисных или относящихся к сфере обслуживания помещениях слагаются в основном из:
- тепла, выделяемого людьми;
- тепла, выделяемого лампами и осветительными приборами, электробытовыми приборами: холодильниками, плитами и т. д. (в жилых помещениях);
- тепла, выделяемого работающими приборами и оборудованием: компьютерами, печатающими устройствами, фотокопировальными машинами и пр. (в офисных и других помещениях);
В производственных и технологических помещениях различного назначения дополнительными источниками тепловыделений могут быть:
- нагретое производственное оборудование;
- горячие материалы, в том числе жидкости и различного рода полуфабрикаты;
- продукты сгорания и химических реакций.
Все перечисленные внутренние тепловые нагрузки являются всегда положительными, и поэтому в летний период они должны быть устранены, а зимой за их счет снижается нагрузка на установки обогрева.
Проектирование вентиляционной системы в жилых домах
В многоквартирных домах советской постройки применялась естественная вентиляция. Сейчас при строительстве жилых домов используются современные технологии, которые обладают шумо- и теплоизолирующими свойствами. В непроветриваемых помещениях образуется повышенная влажность, что приводит к образованию грибка и плесени
Поэтому важно предусмотреть принудительно-вытяжную вентиляцию. Так как в уже построенном доме установка такой системы является нецелесообразной с точки зрения дополнительных финансовых издержек на проведение ремонта помещений, то проектировать ее необходимо на подготовительном этапе постройки здания
Кроме того, комплексная разработка проекта вентиляционных и отопительных систем позволяет наиболее эффективно их использовать, что приводит к созданию комфортного микроклимата внутри помещений.
Нормы для определения параметров воздухообмена
Так как система вентиляции влияет на качество жизни человека, то ее допустимые параметры прописаны в нормативных документах. Исполнение этих требований обязательно в случае коммерческого использования помещений, а также при приемке многоквартирных зданий.
При проектировании собственником вентиляции внутри квартиры или для частного дома их можно принять на уровне рекомендаций.
Документы и акты Российской Федерации
Российским законодательством установлены различные нормы к вентиляции и кондиционированию в зависимости от типа и предназначения помещений. Они включены в своды правил (СП), государственные стандарты (ГОСТ) и санитарные правила и нормы (СанПиН).
Согласно правилам, помещения жилого и бытового назначения вентилируют для достижения следующих целей:
- Поддержание кислородного режима. Снижение его концентрации ухудшает самочувствие человека. Эту проблему проще всего решить при помощи притока уличного воздуха.
- Удаление нежелательных газов и аэрозолей. Скопление углекислого газа, продуктов горения или пыли опасны для здоровья.
- Регулирование параметров микроклимата. Поддержание влажности в заданном диапазоне при помощи вентиляции – распространенный и эффективный метод, который часто используют не только в жилых, но и в складских и подвальных помещениях различного назначения.
В российских стандартах расчет расхода приточного воздуха определяется по многим параметрам, после чего берут максимально высокий показатель. На практике часто используют не все из них, поэтому этот подход вызывает много вопросов у специалистов.
Существует 8 документов, регламентирующих нормы воздухообмена, допустимые параметры микроклимата, а также правила установки и функционирования систем вентиляции
Зарубежные стандарты качества вентиляции
При установке системы вентиляции для коттеджа или собственной квартиры не обязательно использовать действующие российские нормативные документы. В качестве альтернативы можно применить в расчетах положения зарубежных стандартов, которые регулируют качество воздуха в помещении.
Основанное в 1894 году сообщество инженеров ASHRAE имеет большой научно-практический опыт и множество наработок в области вентиляции и кондиционирования
Организацией ASHRAE разработаны следующие документы:
- ASHRAE 62.1 – требования к системам вентиляции и кондиционирования воздуха;
- ASHRAE 55 – требования к микроклимату и тепловому комфорту помещения.
Исследования этого американского общества инженеров часто используют для расчетов стандартов качества международного и национального уровней.
Для определения минимальных показателей вентиляции стандарт 62.1 использует методики, основанные на следующих показателях:
- кратность воздухообмена (VRP), где регламентируют положения приточных и вытяжных устройств и варьируют мощность потоков в зависимости от показателей микроклимата;
- качество внутреннего воздуха (IAQP), где предлагают способы сокращения концентрации нежелательных аэрозолей путем их фильтрации;
- размеры и положение отверстий для естественной вентиляции (NVP).
Комплексное использование всех трех подходов позволяет значительно уменьшить эксплуатационные расходы.
Также есть работы Европейского комитета по стандартизации (CEN), посвященные вентиляции зданий:
- стандарт EN 13779 – требования к системам вентиляции и кондиционирования воздуха;
- стандарт EN 15251 – требования к параметрам микроклимата;
- акт CR 1752 – критерии расчета вентиляции зданий.
Оба набора стандартов касаются непосредственно здоровья и комфорта пользователей. Необходимый объем приточного воздуха определяют по эмиссии углекислого газа, так как другие значительные источники загрязнения отсутствуют.
Для технических помещений, таких как газовая котельная, расчет объема воздухообмена производят с позиции обеспечения безопасности, а не качества жизни
Можно заказать расчет параметров вентиляции квартиры или дома по американским или европейским нормам. Это будет резонно, учитывая длительный зарубежный опыт и более строгие требования к качеству жизни.
Это интересно: Стеллажи сборные металлические: рассказываем развернуто
О чем говорят значения мощности в документации?
В технической документации к кондиционерам указывается два или три вида мощности. Показатели характеризуют разные параметры работы: холодо- и теплопроизводительность, а также электрическую мощность, потребляемую сплит-системой.
Разброс показателей может ввести в заблуждение. В нагревательных электроприборах, например, бойлере или радиаторе, мощность тепловыделения соответствует потребляемой энергии. Для кондиционера эти параметры различны.
Сплит-комплекс, в отличие от нагревателя, не преобразует напрямую электроэнергию, а использует ее для работы теплового насоса. Последний способен перекачать теплоэнергии значительно больше, чем затрачено электрической мощности.
Пример отображения мощностных характеристик в паспорте к кондиционеру Lennox GHM09, функционирующего в двух режимах: охлаждение и обогрев
Холодопроизводительность – основная техническая характеристика, определяющая способность кондиционера выводить тепло за пределы здания. Электропотребление интересно с точки зрения подбора подводящего кабеля и планирования расходов
Мощность охлаждения указывается в кВт, диапазон значений бытового оборудования – 2-8 кВт. Кроме того многие производители в технических описаниях используют британскую маркировку – БТЕ (BTU).
Холодильная мощность сплита должна соответствовать условиям службы. В противном случае нормализация микроклимата до заданной температуры станет для кондиционера непосильной задачей и выведет технику из строя.
Возможны два сценария:
- малая производительность – работа агрегата на грани возможностей;
- избыток мощности – увеличение количества включений/выключений, что пагубно воздействует на электродвигатель.
Способность обогрева помещения характеризует теплопрозводительность сплита. Мощность отдачи тепла всегда немного выше холодопроизводительности. Разница между показателями – соотношение теплопотерь на трассе прокачки фреона в режимах охлаждение и обогрев.
Показатель тепловой мощности особенно актуален, если кондиционер планируется использовать как межсезонный источник обогрева. Сплит-комплекс в разы эффективней электрообогревателя. Об особенностях работы сплит-системы на тепло мы говорили здесь.
На 1 кВт потребляемой электроэнергии современные кондиционеры производят порядка 3,6-5,5 кВт тепла. Этого объема достаточно для обогрева жилой площади в 36-55 кв.м соответственно
Монтаж системы кондиционирования
Монтаж стационарной системы кондиционирования выполняется при строительстве, на этапе возведения стен здания. Самым популярным в настоящее время вариантом является сплит-система. Ее оборудование состоит из двух блоков: один находится на улице, другой – в доме. Место для монтажа должно быть под потолком. Это обусловлено свойством холодного воздуха стелиться понизу. Такой способ подачи равномерно охладит воздух в помещении.

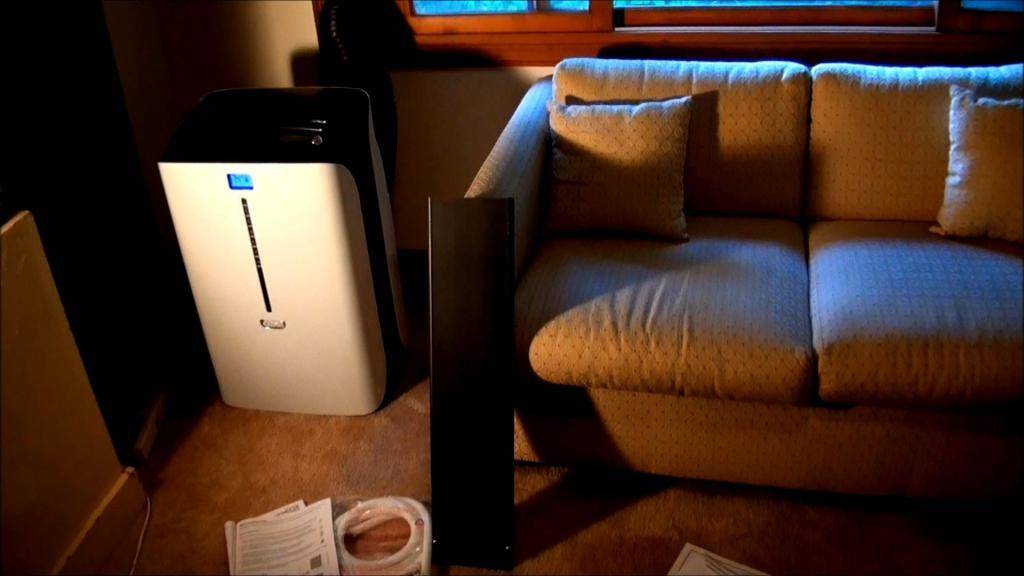

Мобильные кондиционеры устанавливаются на пол. Трубка для выхода горячего воздуха должна быть выведена на улицу. Для этого можно сделать специальное отверстие в двери или окне. Мобильную станцию можно переносить в любое удобное место. Недостатком этой системы кондиционирования является повышенный уровень шума и скопление конденсата в емкости аппарата. Сливать образовавшуюся воду нужно будет с периодичностью один раз в несколько часов.
Только специалисты знают все тонкости и нюансы выполнения монтажа кондиционеров, поэтому лучше доверить это дело профессионалам. А монтаж мобильной системы можно без проблем выполнить своими руками.
Как выбрать кондиционер
Параметры, которые необходимо учитывать при выборе кондиционера для квартиры, частного дома, офиса и других помещений:
- — объем помещения;
- — этажность помещения;
- — архитектурные, конструктивные особенности помещения;
- — наличие техники, нагревающей воздух в процессе своей работы;
- — ориентация окон по сторонам света;
- — количество человек, находящихся в этом помещении;
- — расположение рабочих мест/зон отдыха;
- — степень простоты и удобства дальнейшего сервисного обслуживания;
- — функциональность климатического оборудования;
- — наличие других приборов вентиляции;
- — количество батарей отопления;
- — итоговая стоимость приобретения и установки системы.
Как выбрать кондиционер
Параметры, которые необходимо учитывать при выборе кондиционера для квартиры, частного дома, офиса и других помещений:
- — объем помещения;
- — этажность помещения;
- — архитектурные, конструктивные особенности помещения;
- — наличие техники, нагревающей воздух в процессе своей работы;
- — ориентация окон по сторонам света;
- — количество человек, находящихся в этом помещении;
- — расположение рабочих мест/зон отдыха;
- — степень простоты и удобства дальнейшего сервисного обслуживания;
- — функциональность климатического оборудования;
- — наличие других приборов вентиляции;
- — количество батарей отопления;
- — итоговая стоимость приобретения и установки системы.
Заключение
В каждом конкретном случае создается уникальный по своей сущности проект, который не может быть похож на предыдущие работы разработчиков. Проект создается под ряд целей и задач, которые ставит перед организацией заказчик. Проектирование инженерных систем как внешних, так и внутренних — задача не из простых, поэтому ими должны заниматься исключительно профессионалы. Каждый этап разрабатывается отдельной группой специалистов, которые и будут ответственными за качество выполненных работ. При правильном групповом подходе в итоге должен получиться грамотный проект, который будет обладать множеством преимуществ.
