Инструкция по монтажу
Сначала определимся, сколько клапанов нужно поставить на окно, чтобы нормально вентилировать помещение. Если опираться на паспортные характеристики, то для воздухообмена в жилых комнатах потребуется минимум 2 приточных устройства, столько же на кухне.
Учитывая недостатки приточных оконных вентклапанов, предлагаем вначале установить по 1 устройству в каждой комнате. Потом наблюдаем за изменениями домашнего микроклимата и при необходимости добавляем еще по 1 клапану. Оптимальный вариант – 1 «приточка» на 1 окно, не больше.
Установка накладного вентиляционного клапана
Устройство монтируется горизонтально на верхнем торце открывающейся створки или форточки. Как это делается:
- Откройте окно, наметьте место установки клапана, приложив корпус к торцу.
- Надрежьте и снимите участок оконного уплотнителя на створке, как показано ниже на фото. Такой же кусок резины удалите с основной рамы напротив клапана.
- На притворе окна расположен паз, вставьте в него 3 пластиковых фиксатора под саморезы. Разумеется, крепежные элементы должны совпадать с отверстиями на корпусе.
- Удалите с клапанной крышки клейкую ленту, прикрутите ее шурупами к фиксаторам. Убедитесь, что створка закрывается нормально.
- Вместо уплотнительной резины, срезанной с основной рамы, нужно наклеить специальную полосу (идет в комплекте с проветривателем).
На этом монтаж накладной «приточки» окончен. Обрезки штатного уплотнителя не торопитесь выбрасывать, возможно, они еще пригодятся. Процесс установки вентклапана Air-box смотрите на видео:
Инсталляция щелевого устройства
Чтобы установить приточный клапан на окно без открывающихся форточек, придется снять стеклопакет и выполнить фрезерование сквозной щели. Отсюда совет: если не владеете навыками слесарного дела и не располагаете нужным инструментом, лучше позовите мастера-установщика. При монтаже проветривателя на створку либо балконную дверь стеклопакет снимать не нужно.
Чертеж установки вентклапана AERECO с использованием телескопического канала, который вставляется внутрь профиля рамы
Как установить приточный щелевой клапан:
- Определите место крепления внутренней части – вверху рамы, посередине оконного просвета. Выполните разметку. Допускается небольшое смещение в сторону вертикального профиля, стоящего на середине окна.
- Привинтите к раме шаблон на 2 самореза. Наметьте керном ряд отверстий Ø8…12 мм (размер зависит от модели клапана).
- Просверлите длинным сверлом сквозные отверстия в профиле. Не торопитесь, строго выдерживайте угол сверления 90°, иначе выходные отверстия пойдут вразброд. А лучше используйте специальную насадку на дрель, позволяющую четко соблюдать прямой угол.
- С помощью ручного инструмента выпилите из ряда отверстий сплошную щель. Стружку изнутри профиля удалите пылесосом.
- Открутите шаблон, установите внутренний корпус клапана и наружный приточный козырек.
Фрезерование просвета для оконного клапана – работа довольно трудоемкая и точная. Щель должна получиться ровной, повреждения металлопластикового профиля – минимальными. Как проветриватель устанавливается в створке ПВХ окна, показано в очередном видео:
Рейтинг качественных моделей с автоматической регуляцией клапана
Ventec VT 101
Хорошая модель с возможностью автоматического контроля поступающего воздуха. Установка занимает минимум времени и не требует особых знаний. Продукт обеспечивает не только вентиляцию помещения, но и предоставляет хорошую шумоизоляцию равной 32 Дб. Производительность конструкции – 32 м3 в час. Козырек оснащается специальным фильтром, который не пропускает пыль и насекомых.
Ventec VT 101
Достоинства:
- Шумоизоляция;
- Производительность;
- Большой выбор цвета;
- Автоматическая регуляция;
- Цена.
class=’s-article__points-list’>
Недостатки:
class=’s-article__points-list’>
AerEco ЕММ
Особенность этого устройства заключается в автоматической адаптации к потребностям пользователей. Такое решение стало доступно благодаря встроенному датчику, который функционирует без электричества и определяет какой объем воздуха нужен для конкретной ситуации. Это полезная функция для больших семей, когда все находятся в квартире, шторка открывается на максимум, а когда никого нет, продукция работает в экономном режиме.
Средняя цена – 4 900 рублей.
AerEco ЕММ
Достоинства:
- Эффективность;
- Автоматическая адаптация;
- Звукоизоляция равна 37 Дб;
- Производительность до 35 м3 в час.
class=’s-article__points-list’>
Недостатки:
class=’s-article__points-list’>
Brookvent AQUVENT HY
Модель оснащена гигрорегулируемой системой, которая автоматически определяет объем и расход воздуха. Также при помощи специального датчика контролируется уровень влажности. Изделие подстраивается под нужды пользователя. Чтобы монтаж не занимал времени и не затрачивал сил, производитель оснастил прибор тонким корпусом. Следить за конструкцией легко, достаточно очищать фильтр от пыли один раз в год. Особенность этого варианта – универсальность, он подойдет не только для ПВХ, но деревянных и алюминиевых рам.
Средняя цена – 2 800 рублей.
Brookvent AQUVENT HY
Достоинства:
- Простое техническое обслуживание;
- Тонкий корпус;
- Эффективность;
- Гигрорегулируемая система;
- 3 режим работы;
- Наклонный воздушный поток.
class=’s-article__points-list’>
Недостатки:
class=’s-article__points-list’>
Уход и обслуживание за клапаном для ПВХ окна
Одним из немаловажных достоинств вентиляционных клапанов является простота обслуживания и ухода за ними в процессе эксплуатации. В большинстве случаев, для нормальной работы изделия достаточно периодически его чистить, примерно 1-2 раза в год. При этом, как правило, с наружной решетки удаляется образовавшийся налет пыли (при помощи пылесоса или кисточки), а внутренняя поверхность клапана протирается влажной салфеткой или мягкой тряпочкой. Также салфеткой убирается иногда появляющееся сверху клапана пыльное пятно.
Ни в коем случае не следует использовать для очистки или другого ухода за поверхностями клапана абразивных или химических моющих или чистящих средств. Также не допускается мыть вентиляционный клапан струей воды или замачивание его конструкций и элементов.
В процессе эксплуатации клапана необходимо учитывать следующий момент: при сильных морозах не рекомендуется полностью закрывать его при ручном типе регулирования. Это может привести к примерзанию некоторых конструктивных элементов и выходу изделия из строя.
Во всех остальных случаях и уход, и эксплуатация современных вентиляционных клапанов не представляет никакой сложности и проблем.
Рис. 14. Уход за вентиляционным клапаном.
Оконные ручки с приточными клапанами
Ручка-клапан устанавливается вместо стандартной оконной ручки, при этом все функции открывания сохраняются, а дизайн окна почти не меняется.
Монтаж
Для монтажа клапана-ручки нужно снять штатную ручку, просверлить в оконном профиле 5 отверстий диаметром 10 мм для поступления воздуха и закрепить устройство с помощью винтов.
Производительность
Отверстия для поступления воздуха в клапане-ручке небольшие, поэтому и пропускная способность невысокая — до 9 м³/час, этого притока воздуха недостаточно даже для одного человека.
Управление
Интенсивность проветривания регулируется при помощи заслонки-рычага.
Влияние на звуко- и теплоизоляцию окна
Как и фальцевый клапан, ручка-клапан снижает звуко- и теплоизоляцию окна — в комнату будет поступать шум с улицы, а при холодной погоде температура в помещении снизится.
Фильтрация воздуха
Внутри клапана-ручки размещается фильтр грубой очистки, который задерживает крупную пыль, пух и насекомых. Фильтр не задерживает мелкую пыль, аллергены, выхлопные газы и неприятные запахи. Такая фильтрация воздуха недостаточна для людей, которым важна тонкая очистка воздуха, и аллергиков. О том, какая фильтрация воздуха необходима для людей с аллергией на пыльцу читайте в статье «Аллергия на пыльцу: как защититься от пыльцы растений в сезон аллергии».
Щелевые приточные клапаны на окно
Щелевые клапаны — это более сложные в монтаже устройства, так как их установка требует фрезеровки отверстий в оконном блоке.
Клапаны этого вида могут состоять только из внутреннего блока или из двух блоков: один размещается в помещении, второй устанавливается со стороны улицы — он защищает устройство от дождя и снега.
Монтаж
Щелевые клапаны устанавливают на раму в верхней части окна. Для этого в оконном блоке фрезеруются сквозные отверстия для поступления воздуха. Размеры отверстий — 17–40 см в длину и 1,2–1,6 мм в высоту.
Производительность
По информации производителей, через щелевой оконный клапан в помещение может поступать до 41 м³ воздуха в час — этого хватит для одного человека. Однако стоит помнить, что это возможно только при хорошей тяге в вытяжных каналах и низкой температуре. К тому же такой поток холодного воздуха быстро снизит температуру в помещении и создаст сквозняк.
Управление
Щелевыми клапанами на окно можно управлять вручную с помощью механического регулятора или шнура. Второй вариант предпочтительнее, так как дотянуться до регулятора, расположенного в верхней части окна, может быть непросто.
Устройства зачастую оснащены датчиками влажности, которые позволяют автоматизировать изменение скорости притока в зависимости от влажности в помещении. Стоит отметить, что подача свежего воздуха нужна человеку всегда, вне зависимости от уровня влажности в помещении, поэтому такая автоматизация больше нацелена на снижение влажности, чем на обеспечение человека достаточным объёмом воздуха.
Влияние на звуко- и теплоизоляцию окна
Щелевые клапаны снижают звукоизоляцию пластиковых окон, а при сильной тяге издают громкий свист. В холодное время года щелевой клапан может серьёзно снижать температуру в помещении и создавать сквозняк.
Фильтрация воздуха
Клапан может быть оснащён фильтром грубой очистки воздуха, задерживающим крупную пыль и насекомых с улицы. Такая примитивная фильтрация воздуха неспособна эффективно очистить загрязнённый городской воздух, а также задержать аллергены.
Рейтинг популярных марок
Известные производители вентиляционных устройств не нуждаются в дополнительной рекламе, так как давно присутствуют на российском рынке и зарекомендовали себя только с лучшей стороны. Их продукция является передовой и имеет массу плюсов по сравнению с менее популярными конкурентами. Рассмотрим некоторые из них.
1 место – российская компания AIR BOX
Ассортимент предлагаемой продукции невелик, однако среди приточных вентиляционных клапанов для окон AIR BOX несложно отыскать нужный вариант, так как есть ручные и автоматические, с фрезеровкой и без нее.
Можно выбрать модель из трех серий: Комфорт, Стандарт и Комфорт С. Клапаны Comfort имеют два варианта монтажа – встроенный и закрепленный на раме сверху. В зависимости от установки немного меняется производительность устройства: без фрезеровки она достигает 31 м³/ч, с прорезыванием специального отверстия увеличивается до 42 м³/ч. Регулировка моделей производится вручную.
После монтажа AIR BOX сливается с пластиковой основой
Для любителей автоматических приборов предлагается серия Standart. Автоматика ограничена и направлена на регулировку скорости воздушных уличных масс. Если усиливается ветер, подвижные элементы переходят в иное положение, тем самым ослабляя напор. Это необходимо для защиты дома от сквозняков. Но приточный клапан AIR BOX Standart для окон ПВХ имеет и весьма значимый минус – низкую производительность. Он пропускает всего 5 м³/ч.
Модели Comfort S предназначены для деревянных рам. Перед установкой в горизонтальной верхней перекладине необходимо прорезать три отверстия: два для вставки элементов прибора и третье для крепежа. Производительность устройств – 41 м³/ч.
2 место – французский производитель AERECO
Сегодня выпускают три оконные серии приточных клапанов Аэрэко на пластиковые окна: ЕММ², EHA², EMM. Все они являются гигрорегулируемыми. Это значит, что при изменении влажности в комнате приборы самостоятельно меняют положение элементов и уменьшают или увеличивают расход воздуха.
Конструкция Аэрэко EMM в разрезе
Наличие защитного козырька у конструкций ЕММ² и EMM позволяет снизить степень шума до 37 дБ. Модели серии EHA² обладают усовершенствованным дизайном и оборудованы ручным переключателем. У модификации EMM существует возможность регулировки воздушной струи: вертикально или под уклоном.
3 место – польская марка VENTAIR
Приточные устройства удачно совместили эстетику, функциональность и умеренную стоимость. Производительности приборов достаточно для проветривания жилых помещений – до 25 м³/ч. Регулировка устройств происходит автоматически, благодаря перепадам давления и влажности.
Преимущество моделей в том, что они зимой или в ветреные дни снижают поток поступающего воздуха, тем самым защищая от сквозняков и потери тепла в помещении.
Кроме перечисленных производителей, хорошо себя зарекомендовала продукция под марками Systemair, Vents, SINAX AIR, Rehau, Fläkt Woods, Gealan, ALDES, SIEGENIA-AUBI.
Разновидности приточных клапанов
Для оптимизации вентиляционного механизма жилплощади изначально определяются с типом регулировки и вариантом монтажа приточного приспособления.
Существует 3 вида клапанов:
- Фальцевый клапан.
- Щелевой клапан.
- Накладной вентклапан.
Фальцевый клапан
Самый простой вариант с низкой пропускной способностью (не более 5 куб. м/ч). Для комнат с большой площадью придется оснастить два и более фальцевых клапана. Как поставить фальцевой клапан без сверления своими руками, расскажут специалисты. Также можно посмотреть видео в интернете.
Среди его достоинств:
- высокие теплоизоляционные и звукопоглощающие функции;
- несложная и быстрая установка;
- невысокая стоимость;
- возможность настройки и автоматизации.
Микропроветривание производится посредством прорези в раме. Механизм максимально простой, потому его можно установить без демонтажа стеклопакета.
Щелевой клапан
Приспособление представляет собой щелевое отверстие с габаритами ширины в пределах 17-40 см, высоты – 12-16 см. Модель отличается впускным механизмом, блоком контроля и регулировки, может быть предусмотрен фильтр.
Представленный климатический клапан выражает такие достоинства:
- отличная пропускная способность (в районе 20 куб. м/ч);
- простота установки;
- высококачественная защита от внешних факторов.
Модель впускается в двух вариациях: одно- и двухблочная система. При монтаже последней могут возникнуть сложности, так как в процессе установки понадобится фрезеровка оконного блока. Как ставится врезной клапан, расскажут специалисты.
Накладной вентклапан
Принцип работы похож на щелевое приспособление, но с более сильной производительностью (до 100 куб. м/ч). Представленное приспособление допускает теплопотери, характеризуется низким уровнем шумопоглощения. Поэтому его использование ограничено офисными и производственными помещениями большой площади.
Фирмы-изготовители
Наибольшей популярностью пользуются устройства марок Aereco, Air-Box (Comfort, Comfort-S) и Regel-Air.
Модели Aereco имеют разную подачу воздушной струи. Можно отрегулировать как наклонное направление, так и прямое. Отличаются они и большой функциональностью. Кроме основных своих обязанностей Aereco, например, нормализуют уровень влажности в жилом помещении. Отвечает за это функция гигроуправления.
Компания Air-Box лидирует среди производителей вентиляционных клапанов. Устройства этого производителя имеют лучшие параметры эффективности, легко устанавливаются. А также они компактны и относительно дешевы.
Появляются в продаже и вентиляционные клапаны отечественного производителя. Например, линейку этих устройств выпустила компания «Мабитек».
Рейтинг лучших приточных клапанов на 2022 год
Для ПВХ-конструкций

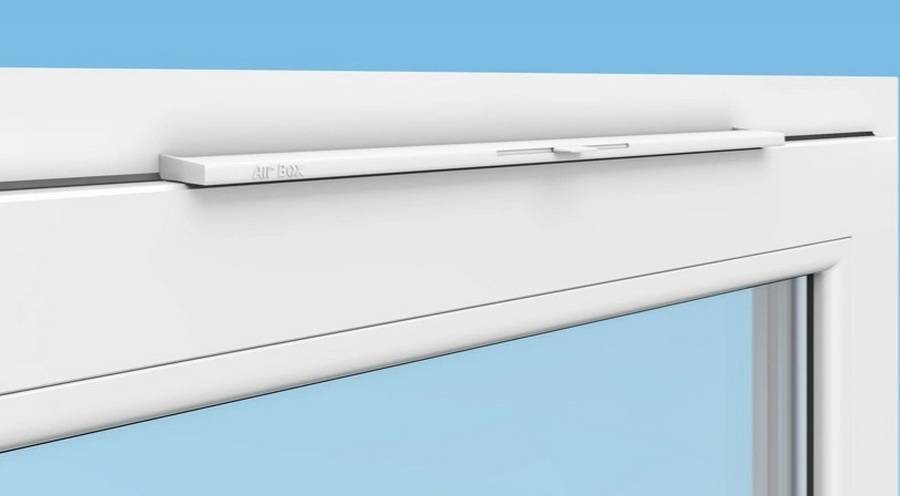

2-ое место: Air-Box Comfort
Модель обеспечивает нормативный приток воздуха, необходимый для стандартной комнаты в квартире. Хорошо сохраняет режим тепло- и шумоизоляции. Прекрасно совместима со всеми видами поворотно-откидных ПВХ-окон. Обеспечивает плавную регуляцию воздухотока.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Китай |
| Ширина, мм | 44 |
| Высота, мм | 20 |
| Длина, мм | 355 |
| Вес, грамм | 75 |
| Цена, рублей | 500 |
Air-Box Comfort Преимущества:
- Монтаж не требует фрезеровки окна;
- Уверенная защита от образования грибка и плесени;
- Поддержание нормативной циркуляции воздушных масс.
Недостатки:
Необходимость замены типового уплотнителя в окне на специальный.

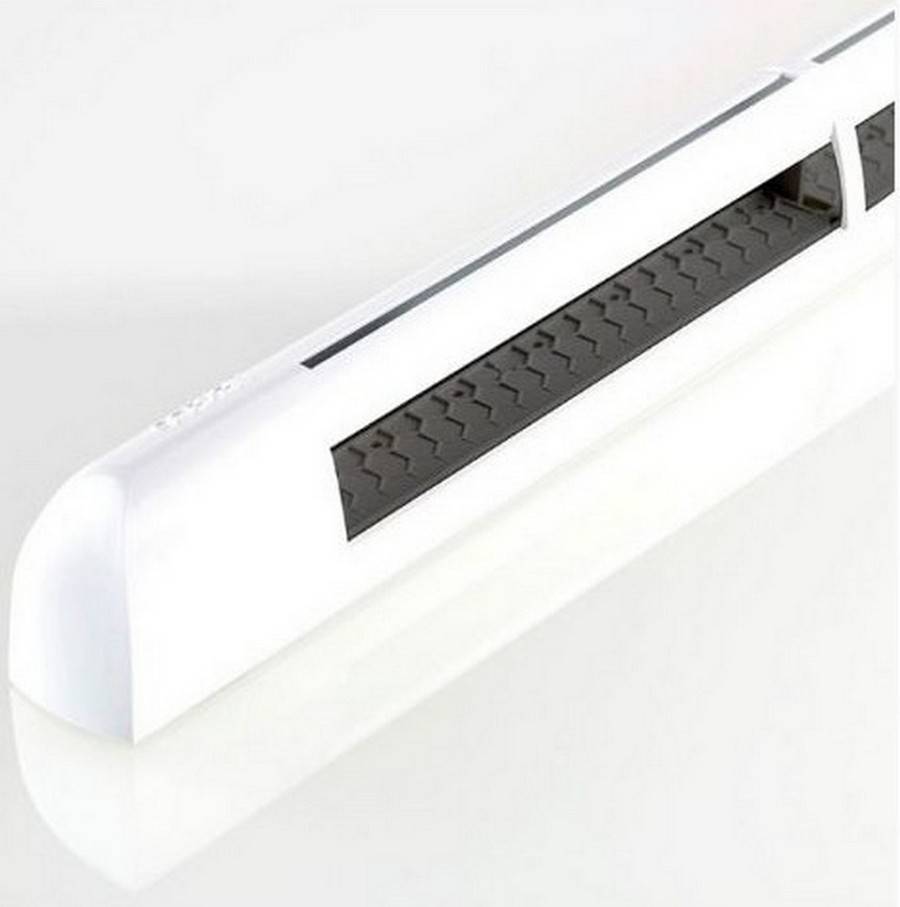

1-ое место: Aereco EFM 1289
Стандартный саморегулируемый клапан для пластикового окна. В отличие от иных моделей, поступающие воздушные массы направляются не вертикально вверх, а под некоторым углом по отношению к окну, что препятствует возникновению наледи в холодное время. Обладает неплохим уровнем теплоизоляции, сохраняет установленный режим подавления звуковых вибраций.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Франция |
| Ширина, мм | 50 |
| Высота, мм | 25 |
| Длина, мм | 390 |
| Вес, грамм | 120 |
| Цена, рублей | 1200 |
Aereco EFM 1289 Преимущества:
- Демократичная цена;
- Большой угол открытия заслонки;
- Увеличенная толщина.
Недостатки:
При инсталляции потребуется дополнительная фрезеровка окна
С регулируемой подачей

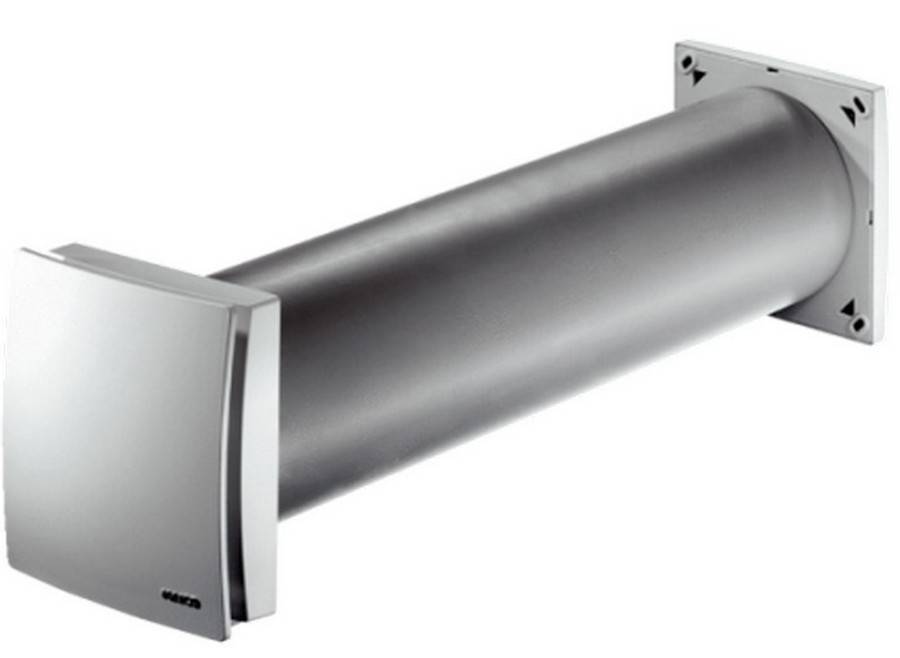

2-ое место: Maico ALD 125/125 VA
Популярная модель от европейского производителя. За счет тонкой настройки вариативности установки заслонки воздухообмен может быть настроен в пределах от 30 до 125 кубометров в час. В комплекте поставляет сетка от насекомых и дополнительная втулка. В конструкции применен новейший воздушный фильтр G-2.
Maico ALD 125/125 VA
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Германия |
| Воздухообмен, куб.м./час | От 30 до 125 |
| Воздушный фильтр | G-2 |
| Диаметр, мм | 125 |
| Глубина, мм | 500 |
| Цена, рублей | 11000 |
Преимущества:
- Хорошая комплектация набора;
- Элегантный внешний вид;
- В конструкции применены звукоизолирующие материалы.
Недостатки:
Малая обслуживаемая площадь – 30 квадратных метров

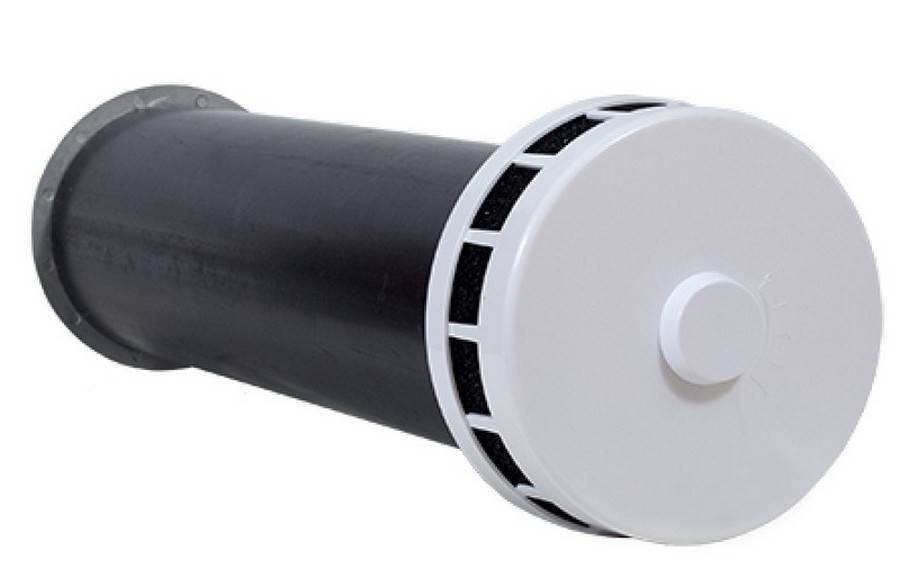

1-ое место: Вентс ПС 101
Современная модель клапана, призвана обеспечить эффективную циркуляцию кислорода как в бытовых помещениях, так и на производстве. Решетки изготовлены из качественного АБС-пластика. Специальная конструкция живого сечения позволяет производить равномерный и плавный забор воздушного объема. Благодаря сдержанному дизайну прекрасно вписывается в любой интерьер.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Украина |
| Воздухообмен, куб.м./час | 45 |
| Воздушный фильтр | G-3 |
| Диаметр, мм | 103 |
| Глубина, мм | 305 |
| Цена, рублей | 1700 |
Вентс ПС 101 Преимущества:
- Экологичный и компактный корпус;
- Улучшенный фильтр;
- Тихая работа.
Недостатки:
Изоляция в комплект не входит, приобретается отдельно
С механической вентиляцией
2-ое место: КПВ-125 (КИВ-125)
Данный клапан обладает демократичной конструкцией и демонстрирует усредненные показатели в работе. Обладает достаточно шумным вентилятором. Управление клапаном упрощено: специально выведен шнур, с помощью которого регулируется положение заслонки. В холодное временя года модель показала хорошие теплоизоляционные свойства.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Россия |
| Класс фильтра | Ф5 |
| Габариты, мм | 400х200х100 |
| Диаметр, мм | 133 |
| Цена, рублей | 2500 |
КПВ-125 (КИВ-125) Преимущества:
- Демократичная цена;
- Сравнительно легкий процесс монтажа для специалиста;
- Отлично борется с конденсатом.
Недостатки:
Внешний вид может дисгармонировать с интерьером.

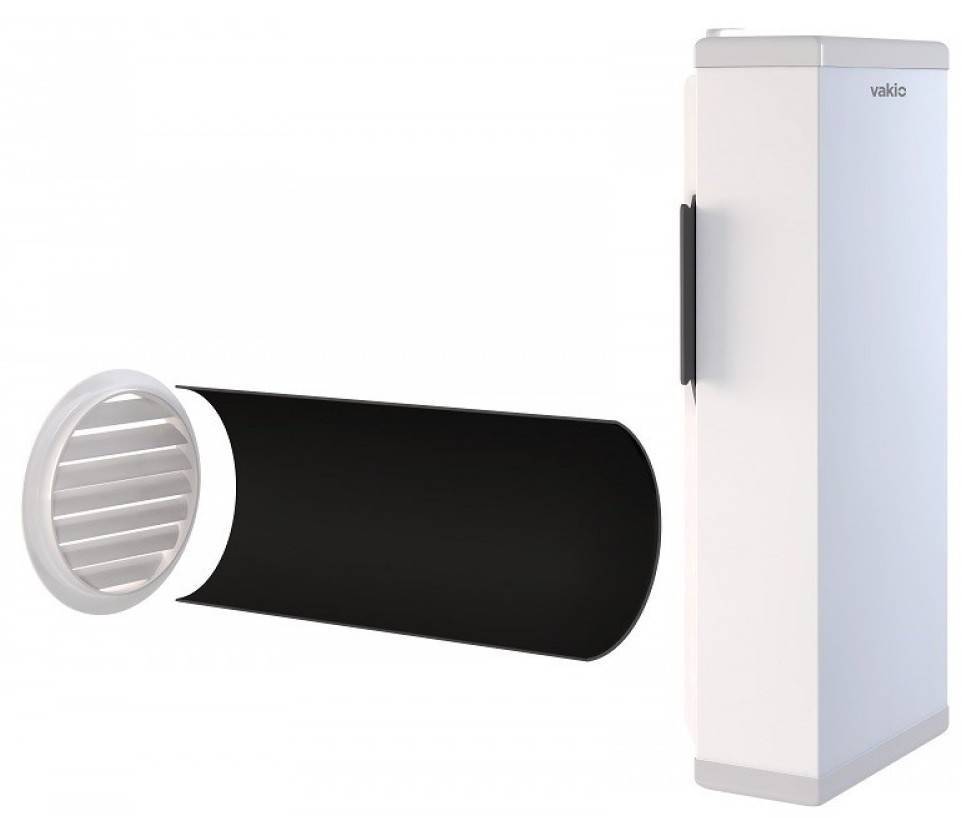

1-ое место: Vakio Kiv
Данный клапан предназначен для монтажа в составе стеновой системы. Механическая вентиляция обеспечивается за счет сверх тихого вентилятора, который равномерно нагнетает воздух внутрь. Встроенный фильтр не пропускает в обслуживаемое помещение мелкие фракции грязи и пух с пылью. Благодаря скромному дизайну отлично вписывается в интерьер.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Россия |
| Класс фильтра | Ф6 |
| Габариты, мм | 470х222х94 |
| Диаметр, мм | 132 |
| Цена, рублей | 4900 |
Vakio Kiv Преимущества:
- Отличное соотношение в категории «цена/качество»;
- Сверх тихий режим работы вентилятора;
- Гарантированное отсутствие сквозняков.
Недостатки:
Не обнаружено
Конструкция и механизм работы приточного клапана
Хорошо обустроить вентиляцию окна может быть только имея полное представление о механизме работе приточного клапана.
При монтаже клапана удаляется часть резинового уплотнителя на раме окна и створке. На это место устанавливается наименее толстое особенное уплотнение. Вкупе с новым уплотнителем на створку окна устанавливается и приточный клапан – основной элемент пассивной вентиляции.
Воздушное место с улицы засасывается внутрь помещения, а теплый воздушное место через вытяжные ветканалы выталкивается наружу. Циркуляция воздуха получается благодаря различию давлений. Естественный воздухообмен действует, в случае если температура среды на улице не выше +5°С. В горячую погоду вентиляция работает при принудительной вытяжке.
Оконный клапан приточной вентиляции складывается из последующих узлов:
- Наружняя часть – «воздухозаборник», устанавливается с внешней стороны рамы. Непременное условие – наличие козырька над воздухопоглотителем, который мешает попаданию в клапан дождика, снега и т.д.
- Телескопический канал – проходит через раму. Элемент фрезеруется в пластмассовый корпус окна и фиксируется гильзой.
- Внутренняя часть, устанавливаемая изнутри помещения. Более непростой узел, который оснащается выпускной форсункой, легким фильтром и механизмом регулировки пропускной свойстве.
Главные условия для работы приточного клапана:
- Исправная вытяжная вентиляция в квартире;
- Температура среды по ту сторону окна от +5°С;
- Свободный воздухообмен меж помещениями в квартире – щели под межкомнатными дверьми не меньше 2-х см;
- Герметичная входная дверь.
Совет. Работу вытяжной вентиляции квартиры может быть проверить без помощи других. Дверь в помещение отлично закрыть и открыть окно в комнате, очень отдаленной от канала вентиляции. К решетке приложить лист бумаги. Если он не падает и удерживается потоком воздуха, то с вытяжкой все в порядке
Для чего необходим приточный клапан?
Главным инструментом микроклимата для жилплощади выступает система проветривания. Воздушные массы должны постоянно обновляться, находиться в непрерывном циркулировании. Иначе в жилище создастся нездоровая обстановка. Воздух будет тяжелым и спертым, значительно вырастет уровень влажности, может образоваться плесень и грибковые отложения.
Металлопластиковые окна выполняют шумозащитные функции, помогают предотвратить теплопотери. Но из-за особенностей своего строения, они полностью блокируют проникновение чистого воздуха в жилплощадь. Чтобы не допустить ухудшения микроклимата, производители создали лучшую вентиляционную систему, которая помогает чистым воздушным массам попадать в помещение.
Вентиляционная фурнитура евроокон состоит из нескольких элементов:
- профили с вентиляционными отверстиями;
- ограничители открывания;
- уплотнители с воздухопроницаемой прокладкой;
- шпатик, оснащенный регулирующим механизмом.
Проблема доступа воздуха может быть решена постоянным проветриванием.
Тем не менее, обозначенная методика недоскональная:
- потоки воздуха при открытии окна не поддаются регулированию, из-за чего появляются сквозняки;
- распахнутые створки ухудшают шумоизоляцию, нарушая теплообмен в помещении;
- в холода и во время осадков обеспечить проветривание будет сложнее.
Инструкция по установке вентклапана в окно
Современные приточные клапаны имеют весьма практичную форму и просты в установке.
Разработчики придали им современный дизайн, что в совокупности с небольшим размером конструкции позволяет прекрасно вписаться в пластиковое окно, не нарушая общий дизайн.
Главный плюс вентиляционного клапана – круглосуточное обеспечение притока воздуха в помещение без необходимости открывания окон.
Различают два вида клапанов:
- с ручным управлением;
- с автоматическим управлением.
Разница заключается в наличии датчиков в автоматических клапанах. Они самостоятельно регулируют объем приточного воздуха, поступающего в помещение, в зависимости от показаний влажности воздуха, процента углекислого газа в помещении. Клапан вентиляции самостоятельно открывает створки больше или меньше, запуская в помещение необходимое количество свежего воздуха. Также в клапанах с автоматическим управлением предусмотрено ручное регулирование.
Главными преимуществами вентиляционного оконного клапана считаются:
- отсутствие шума при больших объемах поступления воздуха, его наличие не влияет на шумоизоляцию окна;
- фильтрация поступающего в помещение воздуха;
- возможность регулировки объема приточного воздуха;
- распределение воздуха по помещению происходит в вертикальной плоскости;
- возможность установки на оконные профили любых видов;
- легкость монтажа вентиляции в пластиковое окно своими руками.
Установка клапана в окно требует минимальных навыков в строительстве и небольшого количества рабочих инструментов. Состоит она из пяти этапов.
Далее рассмотрим пошаговый процесс монтажа клапана в окно.
Этап #1 — подготовка инструментов и материалов
Первый этап включает в себя подготовку необходимых инструментов и материалов к работе и определение места, где будет установлен клапан.
При подготовке необходимо подобрать следующие инструменты: канцелярский нож, отвертка либо шуруповерт, двусторонний скотч, линейка.
А теперь поговорим о материалах, которые необходимы для изготовления и монтажа приточного клапана.
Для этого потребуются:
- пластиковая гарнитура, которая будет играть роль клапана (либо приобретенный клапан, цена которого в районе 1000 рублей);
- три отрезка уплотнителя разной длины (один по длине клапана);
- саморезы;
- три заглушки для крепления клапана.
После того, как подготовлены материалы и инструменты, предстоит определить место установки вентиляционного клапана. Так, клапан должен размещаться в верхней части створки и примерно посередине. С помощью линейки производится разметка дальнейшего расположения клапана.
Стоит отметить, что выбирая место размещения клапана нужно стараться не зацепить при установке фурнитуру окна.
Также на этом этапе нужно подготовить пластиковое окно к монтажу. Для чего аккуратно удалить резиновый уплотнитель. Для чего при помощи канцелярского ножа делаются аккуратные надрезы и дальнейшая выемка слоя уплотнителя.
Этап #2 — крепление клапана на дюбели
Второй этап начинается с установки в пазы, где находился резиновый уплотнитель, крепежных дюбелей. Это необходимо для дальнейшего крепления клапана в створке окна.
Два крепежных дюбеля устанавливаются по краям, а третий – в центре между первыми двумя.
Далее производится непосредственная установка клапана. Чтобы его зафиксировать предварительно наносится двусторонний скотч, после чего клапан устанавливается на окно в нужном положении.
После этого к профилю окна клапан закрепляется при помощи саморезов. Они вкручиваются в уже установленные дюбеля.
Этап #3 — монтаж уплотнителя
На этом этапе необходимо взамен извлеченного уплотнителя вставить подготовленные или идущие в комплекте вентиляционного клапана два уплотнителя.
Функционирование клапана обеспечивает приток воздуха. Для этого стандартный уплотнитель пластикового окна нужно заменить на уплотнитель из комплекта. Его длина 35 см, поэтому необходимо будет удалить такой же отрезок уплотнителя с окна. Удаление производится на раме, находящейся напротив установленного клапана.
На этом процесс установки клапана в пластиковое окно можно считать оконченным. Осталось только выполнить его регулировку.
Этап #4 — настройка и регулировка клапана
После монтажа необходимо отрегулировать объем поступающего в помещение воздуха при помощи специального движка, предусмотренного в конструкции клапана. Уровень мощности увеличивается от крайнего левого положения к крайнему правому.
Стоит отметить, что нахождение регулятора подачи воздуха (движка) в крайнем левом положении должно быть лишь при проведении регламентных работ.
Такое положение клапана не допускается при ежедневном использовании. Также в этом положении нельзя закрывать.
Нужно ли ставить приточный клапан
Многие жители квартир не задумываются о том, что в квартире необходима постоянная циркуляция воздуха. Правильный микроклимат в комнате образуется из-за нормальной организации вентилирования, а это не всегда возможно. Тогда на помощь приходит приточный клапан на металлопластиковые окна, который нормализует свежесть воздуха в квартире.
В норме чистый свежий воздух должен поступать в квартиру, а душный – выходить из нее. Его выход можно организовать вытяжкой или системой естественной вентиляции в многоквартирных постройках. Клапан станет дополнительным приспособлением, помогающим вывести спертый воздух наружу, а вместо него насытить комнату свежестью. В окнах с деревянной рамой вентиляция происходила сама собой через щели в конструкции. На окнах ПВХ такого не произойдет, поэтому проветриватель необходим.
