Принцип работы посудомоечной машины. Как работает устройство изнутри: видео

Время завершения мытья ПММ

Когда посудомоечная машина заканчивает цикл мытья, аппарат издает сигнал и завершает работу.

На панели управления находятся удобные индикаторы окончания программы, с помощью настроек можно изменить громкость звукового сигнала либо отключить оповещение об окончания работы.

Особенно это актуально при загрузке посуды на ночь.

После полной остановки машины нажмите на кнопку выключения/включения аппарата.

Рекомендуется подождать минут 15, перед тем как начать доставать посуду, так как после сушки она может оказаться очень горячей, а некоторые виды посуды становятся хрупкими.

Половинная загрузка посудомоечной машины

Производители посудомоечных машин позаботились о том, чтобы каждая домохозяйка подобрала для своей посуды тот тип мытья, который наиболее соответствует степени загрязнения, типу посуду и ее количеству.

В современных посудомоечных машинах, например, марки Siemens можно не только выбрать режим по температуре воды для мытья, но и исходя из степени загруженности машины посудой. Неотъемлемой функцией посудомоечных машин является режим половинной загрузки. Обычная программа мытья посуды рассчитана на полную загрузку отсека для посуды, а различные температуры подбираются под степень загрязнения.

Половинная загрузка рассчитана на тот случай, когда вместо 12 комплектов посуды вам нужно вымыть только 6, соответственно при этой программе количество воды, моющего средства и электроэнергии будет расходоваться вполовину меньше, в отличие от обычного режима мытья.

При половинной загрузке посуду можно размещать в любых отсеках, в независимости от этого будет происходить ее мытье. Этот режим отлично подходит для семей с малым количеством людей.

В работе посудомоечной машины нет ничего сложного, но эта техника экономит уйму времени для других домашних дел. Главное при мытье посуды правильно подбирать режим и выбирать только качественные моющие средства.

У большинства фирм-производителей устройство посудомоечной машины (ПММ) как встраиваемого типа, так и обычной, по перечню деталей и узлов ничем не отличается. Различие может быть в дополнительных функциях и опциях, добавлением которых производители пытаются привлечь покупателя.

Если заглянуть внутрь ПММ, сняв корпус, то можно увидеть следующее:

циркуляционный насос (12), его еще называют “сердцем” ПММ — подает жидкость на коромысла (разбрызгиватели);
водонагреватель проточного типа (20) – нагревает воду, установлен в корпусе основного насоса;
дренажный насос (8) обеспечивает откачку воды после мытья посуды;
заливной шланг (21) предназначается для поступления воды в бак машины и имеет устройство защиты от протечек;
сливной шланг с патрубками (6) — для слива отработанной жидкости в канализацию;
прессостат (7) – этот датчик замеряет уровень давления в ПММ, и соответственно, уровень воды;
фильтр для грубой очистки, который расположен на входе заливного шланга, защищает ПММ от попадания ржавчины и других загрязнений из водопровода;
ионообменник – это емкость со специальной смолой, которая предназначена для смягчения воды;
модуль управления (11), “мозг” ПММ, который управляет всеми модулями аппарата;
соединяющие шланги, электрическая проводка, различные хомуты;
шумоизоляция;
водосборник.

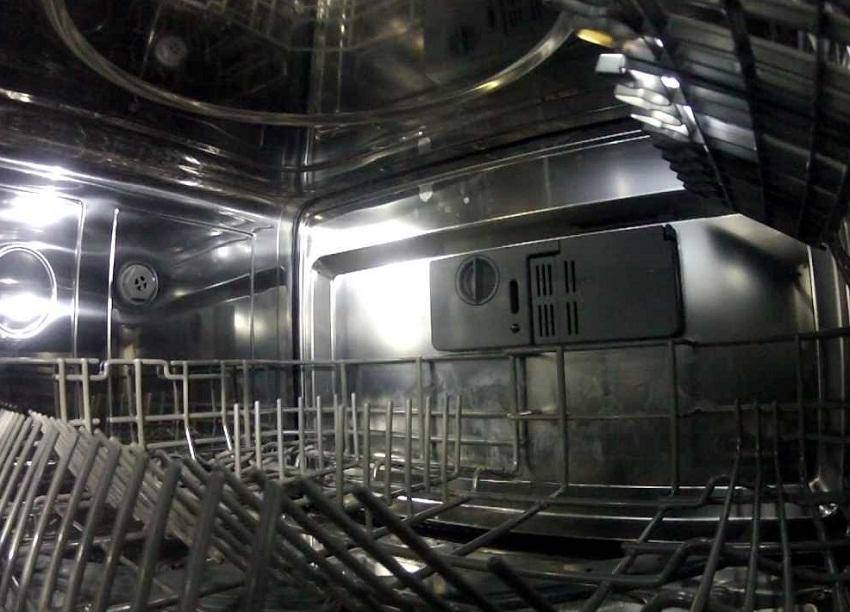

Если посмотреть со стороны бака, как устроена ПММ, то можно увидеть следующие детали:

корпус бака из нержавейки;
верхнее и нижнее коромысла (3) (разбрызгиватели);
корзины (1) для загрузки столовых приборов и посуды;
блок из 2-х фильтров (5), состоящий из стакана с мелкой сеткой, который расположен на дне агрегата и второго, расположенного поверх стакана, также из мелкой сеточки;
отдел для засыпания соли (19);
емкости для моющих средств (16;14), распложенные на дверке;
уплотняющая резинка по периметру бака (18).

Профилактика посудомоечной машины. Как часто мыть посудомоечную машину?

Профилактика — залог стабильной работы техники. Если не следить за ней, возможно ускоренное образование накипи, появление неприятных запахов, преждевременный износ. Рекомендуемый график ухода:

После каждой мойки вытирайте сухой салфеткой уплотнительную резину и внутреннюю поверхность камеры.
Еженедельно вытирайте панель управления и дверь влажной губкой с мыльным раствором. Также нужна промывка фильтра водой.
Ежемесячно устраивайте «банный день» с применением лимонной кислоты.

Посудомойке особенно рады женщины. Хозяюшки любят готовить, потчуют семью разносолами, но потом приходится разбирать горы грязной посуды. Мужчины неприхотливы в еде и не склонны использовать лишние тарелки, поэтому для них посудомоечный аппарат — обычный кухонный девайс, а не панацея от рутины. Так что именно женщины чаще других бьют тревогу при пользовании этой техникой. Получив в свое распоряжение помощницу, дамы не спешат разбираться в ее устройстве — помпа, шланг, слив… Фи, как неинтересно! Поэтому всякая поломка становится для них:

а — неожиданностью;
б — катастрофой.

Есть масса способов решения и даже предотвращения возможных проблем. Секрет успеха кроется в регулярном мытье внутренних поверхностей и прочистке фильтров.

Как «посудомойка» устроена?

Чтобы лучше понять, что происходит внутри посудомоечной машины во время работы, нужно изучить ее устройство. Если мы разберем посудомоечную машину и взглянем на ее устройство изнутри, то мы увидим систему взаимодействующих друг с другом агрегатов и датчиков. Хоть устроена машина и несложно, если вы соберетесь ее разбирать первый раз в жизни, запишите свои действия на видео. Видео поможет потом правильно поставить все детали на место, после осуществления ремонтных работ.

Основные детали посудомоечной машины расположены в нижней части корпуса, изнутри это выглядит довольно интересно. В недрах корпуса располагается:

Лоток, в который нужно размещать грязную посуду.
Доводчик, позволяющий плавно открывать и закрывать дверцу.
Планка разбрызгивателя (их может быть две и даже три).
Датчик, измеряющий температуру воды.
Сеточка-фильтр и фильтр грубой очистки воды.
Шланг для отвода отработанной воды в канализацию.
Клапан, ограничивающий давление.
Помпа, сливающая отработанную воду.
Резервуар для воды.
Элемент системы защиты от протечек.
Модуль управления.
Основной насос (циркуляционный).
Конденсирующий элемент.
Емкость для ополаскивающих средств.
Блокирующий элемент.
Емкость для моющих средств.
Заливной клапан.
Резиновый уплотнитель, расположенный по краю дверцы.
Солевой отсек.
Проточный водонагревательный элемент.
Заливной шланг.
Направляющие для посудных лотков.

Вот общий перечень элементов, установленных в посудомоечную машину. Где и как они установлены, вы можете видеть на картинке выше. Если и этого будет недостаточно для понимания общей картины, можно найти в сети Интернет видео, где продемонстрированы детали посудомоечной машины.

Почему «посудомойка» отмывает даже очень грязную посуду?

Теперь развеем миф о неэффективности посудомоечной машины. Многочисленные тесты, как в условиях лабораторий, так и в условиях обычной среднестатистической квартиры подтверждают, что «посудомойка» вполне справляется с уходом за целой горой посуды. Почему у нее это получается? Есть как минимум три веские причины:

мойка посуды происходит с использованием раствора специальной соли и моющих средств, которые растворяют остатки пищи и жир;
мойка происходит в подогретой до оптимальной температуры воде;
посуда опрыскивается водой, которая подается под большим напором веерообразно, что позволяет опрыскать все отмываемые предметы, со всех сторон.

Конечно, если вы запихаете в лоток для посуды кастрюлю с сантиметровым слоем гари, вряд-ли посудомоечная машина справится с таким загрязнением. Однако достоверно известно, что после цикла мойки, даже такая грязь сильно размягчается изнутри и ее можно, потом будет удалить вручную, с помощью небольшого количества абразивного чистящего средства. В общем, без преувеличения можно сказать, что посудомоечная машина – это один из самых нужных бытовых приборов на кухне, а если данное повествование вас не убедило, почитайте отзывы о посудомоечных машинах Бош, возможно мнение потребителей окажется для вас более весомым.

К сведению! Молодые мамы ценят посудомоечные машины даже не за мытье посуды, а за уход за детскими игрушками. На видео в сети Интернет можно увидеть, как мамы забивают лотки «посудомойки» игрушками, а на выходе получают все чистейшее.

В заключение отметим, если не вдаваться в технические тонкости, принцип работы посудомоечной машинки очень прост

Однако понимание данного принципа важно для пользователя, как в процессе каждодневной эксплуатации «домашней помощницы», так и в случае если потом потребуется ее ремонт

Спасибо за внимание и удачи!

Нюансы работы посудомойки

Если вы только приобрели машину, то лучше провести тестовый запуск устройства. Он поможет избавиться от смазочных материалов, которые могли остаться на изделии. К тому же это поможет проверить качество установки конструкции посудомоечной машины. Проверить скорость, с которой поступает вода, как она нагревается и не выливается ли жидкость из устройства. Все неполадки можно убрать вот именно на этом этапе.

Для того чтобы его провести, надо использовать специальную соль или моющее средство, которое обычно идёт в комплекте. Для начала надо узнать, какая жёсткость вашей воды. Это не составит труда для работающей посудомоечной машины Бош. Они укомплектованы специальными полосками, которые помогут определить жёсткость воды. Просто опускаете одну из них в жидкость и сверяетесь с табличкой, которая тоже есть в комплекте. Жёсткость влияет на то, какой расход соли надо установить в устройстве.

Отсек с солью надо заполнить полностью водой. Её туда надо залить один раз, как раз перед тестовым запуском. Для того чтобы поместить соль в этот отсек, надо воспользоваться специальной лейкой. Надо, чтобы её было видно через отверстие. Если выльется оттуда немного воды, то это не страшно. Когда закроете отсек крышкой, просто вытрите её.

Для эффективной работы устройства надо обзавестись специальным ополаскивателем, таблетированным или порошковым моющим средством и солью, которая смягчает воду (это именно та соль, которая нужна для тестового запуска). Можно покупать все эти средства по отдельности. Но лучше брать готовые наборы одного производителя. Как правило, в этом случае они имеют компоненты, которые прекрасно сочетаются и дополняют друг друга в процессе работы.

Сколько времени занимает мытьё посуды

Время работы посудомоечной машины зависит от того, какой режим вы выбрали, и от модели устройства. К примеру, если вы выбрали программу с замачиванием и предварительным полосканием, то будьте готовы к тому, что агрегат будет работать на 20 минут дольше. Подбирать режим следует в зависимости от того, насколько грязную посуду вы ставите мыться.

Также на время работы агрегата влияет температура воды, необходимая для мойки. Например, если вы выбираете режим, для которого нужна вода 70 градусов, то придётся ждать ещё на 20 минут дольше. Посудомоечная машина может работать от получаса до трёх часов.

Приведём несколько самых популярных режимов и время, за которое вы получите чистую посуду:

Интенсивный режим применяется для мытья очень грязной посуды с использованием воды температурой 70 градусов. Мойка длится 60 минут.
Нормальный режим предполагает сушку и дополнительное полоскание. В этом случае мойка будет длиться 100 минут.
Быстрая мойка нужна, чтобы справиться с лёгкими загрязнениями, и длится полчаса.
Экономичный режим используется для экономии ресурсов и мойки стандартных загрязнений. Длится этот режим 120 минут.

Это самые стандартные режимы. В большинстве устройств их намного больше с дополнительными функциями. К примеру, довольно распространённым дополнительным режимом является деликатный. Он нужен, чтобы мыть хрупкую посуду из хрусталя, стекла или фарфора. Как правило, длительность работы устройства в этом режиме практически два часа. Но если названий этих режимов на устройстве не найти, то ориентируйтесь по температуре. Режим на 35-45 градусов будет работать полтора часа, на 45-65 градусов – 165 минут, на 65-75 градусов – 145 минут, быстрая мойка – немного больше получаса, предварительное полоскание – 15 минут.

Определяем степень загруженности прибора

Машины рассчитаны на определённое количество комплектов посуды. Для каждой машины он разный. Может быть на 6 или 12 комплектов. Эта информация написана в техническом паспорте устройства.

Однако не всегда вам надо помыть именно столько посуды, и загрузить устройство полностью просто нечем. Поэтому производители агрегатов позаботились о том, чтобы домохозяйкам не приходилось копить грязную посуду и мыть только определённое количество комплектов посуды.

Современные посудомойки, например, марки Электролюкс, имеют принцип работы, при котором можно выбирать режим не только исходя из времени и температуры воды, но и степени загруженности агрегата. Очень популярна функция половинной загрузки. Она помогает, если вам вместо, к примеру, 12 комплектов надо загрузить всего лишь 6. Устройство рассчитает необходимое количество воды, моющего средства и электроэнергии именно для этих шести комплектов. То есть, будет работать лишь наполовину возможной мощности.

Как работает

Простота конструкции определяет ее длительный эксплуатационный срок. Принцип работы посудомоечной машины заключается в следующем:

Основными компонентами можно назвать воду, соль и моющее вещество. Их сочетание обеспечивает высокую эффективность мойки. Мыть посуду без применения специальных средств не рекомендуется.
Мытье проходит в 4 этапа: предварительное замачивание, основной цикл, ополаскивание, сушка.
На момент предварительного замачивания происходит удаление крупных частиц. Основной цикл проводится при повышении температуры.

Финишный этап предусматривает ополаскивание теплой водой и сушку. На момент работы опрыскиватели вращаются.

Зачем нужен магнит

Вся процедура мойки контролируется встроенными датчиками. При этом есть возможность выбрать одну программу из целого набора. Магнит постоянного действия устанавливается в большинстве случаев в качестве управляющего элемента.

Электромагнитный клапан является важной частью устройства. Он открывает и закрывает поток в ручном или автоматическом режиме

Зачем нужен ионообменник с солью

Для надежной работы посудомойки устанавливается ионообменник с солью. Это связано с тем, что слишком жесткая вода становится причиной появления накипи на нагревательном элементе и ухудшения эффективности устройства. Ионообменник с солью требуется для следующих целей:

Продления эксплуатационного срока.
Повышения эффективности процедуры мойки.

При изготовлении емкости применяется специальная сталь. Она может прослужить в течение длительного периода.

Для чего нужен обратный клапан

Практически во всех устройствах устанавливается обратный клапан. Это устройство получило широкое распространение при изготовлении самого различного оборудования. Предназначение обратного клапана заключается в следующих моментах:

Защита устройства от утечки.
Исключение вероятности обратного тока

Производители стараются сделать оборудование более надежным, для этого проводится установка различных элементов.

Для чего нужны лопасти

Принцип работы рассматриваемого устройства заключается в равномерном распределении воды, которая подается под давлением. Лопасти предназначены для правильного распределения потока. К их особенностям отнесем следующее:

При изготовлении применяется материал с повышенной защитой от воздействия воды.
Расположение лопасти проводится таким образом, чтобы на момент мойки они не соприкасались с посудой.

Лопасти располагаются под углом относительно посуды, которая очищается в мойке.

Процесс сушки и ополаскивания

Посудомоечная машина изнутри представлена стальным листом с повышенной степенью защиты от воздействия влаги. После основного цикла мойки наступает финишный этап, предусматривающий ополаскивание и сушку. Они позволяют практически сразу использовать посуду после ее мойки. К особенностям финишного этапа отнесем следующие моменты:

Поток разбрызгивается большей струей в разных направлениях, за счет чего обеспечивается удаление моющего вещества.
Сушка предусматривает подачу горячего воздуха при помощи вентилятора. Также есть модели с конденсаторной сушкой, которые обеспечивают процесс за счет испарения.

От эффективности финишного ополаскивания и сушки во многом зависит конечный результат. Однако большая длительность предусматривает расходование излишнего количества энергии.

Как «посудомойка» устроена?

Чтобы лучше понять, что происходит внутри посудомоечной машины во время работы, нужно изучить ее устройство. Если мы разберем посудомоечную машину и взглянем на ее устройство изнутри, то мы увидим систему взаимодействующих друг с другом агрегатов и датчиков. Хоть устроена машина и несложно, если вы соберетесь ее разбирать первый раз в жизни, запишите свои действия на видео.
Видео поможет потом правильно поставить все детали на место, после осуществления ремонтных работ.

Почему «посудомойка» отмывает даже очень грязную посуду?

мойка посуды происходит с использованием раствора специальной соли и моющих средств, которые растворяют остатки пищи и жир;
мойка происходит в подогретой до оптимальной температуры воде;
посуда опрыскивается водой, которая подается под большим напором веерообразно, что позволяет опрыскать все отмываемые предметы, со всех сторон.

Конечно, если вы запихаете в лоток для посуды кастрюлю с сантиметровым слоем гари, вряд-ли посудомоечная машина справится с таким загрязнением.
Однако достоверно известно, что после цикла мойки, даже такая грязь сильно размягчается изнутри и ее можно, потом будет удалить вручную, с помощью небольшого количества абразивного чистящего средства. В общем, без преувеличения можно сказать, что посудомоечная машина – это один из самых нужных бытовых приборов на кухне, а если данное повествование вас не убедило, почитайте

Человечество развивается и тянет за собой огромную массу сфер, как его обыденной жизни, так и в глубокой специализации, будь то наука, техника, технологии, обслуживание и так далее, список невероятно широк. На сегодняшний день человеку всё проще выполнять задачи и справляться с трудностями, ранее казавшимися крайне монотонными и занимающими, особенно у некоторых, львиную долю времени, при этом, являющимися обязательными и необходимыми к исполнению. К таким сферам можно отнести готовку и мытьё посуды, и уборку в доме или квартире.

Посудомоечная машина – великолепный помощник в каждом доме, это опора для всякого, кто не любит подолгу заниматься уборкой и чисткой посуды, раздражённого отмывания жира и пригоревших остатков еды. Кроме того, машинное мытьё посуды – наиболее экономичный способ решения проблемы, ведь сложная система слаженных механизмов в ней обеспечивает лимитированное и рациональное использование всех средств, в том числе и самой воды. Первые сведения о подобного рода машинах появились уже в XIX веке, однако, ещё почти век с того момента эти устройства нуждались в доработке и лишь к середине XX века посудомоечные машины нашли себе место в доме почти каждого американца и германца, а затем, и всех остальных.

Так существует огромная классификация этих механизмов по вместительности, размерам, функционалу, степени шума и многим другим критериям. Однако само устройство посудомоечной машинки непростое и составляет значительный пласт сложных механизмов и взаимосвязанных процессов. О том, как же работает посудомоечная машина изнутри – читайте далее!

Как описывалось ранее, посудомоечная машина – сложный и комплексный механизм, процесс и принцип деятельности которой условно можно разделить и описать на примере этапов.

А именно:

Закладка – посуда закладывается в посудомоечную машину, выбирается режим, помещается жидкость или таблетка для мытья.
Обильное замачивание – как только вы нажали на клавишу «пуск», происходит замачивание водой посуды, чтобы в дальнейшим трудно смываемые остатки легче было устранить.
Мойка – основной процесс очистки, когда с использованием заложенного средства и водой, нагретой до необходимой температуры, машина моет всю выставленную посуду.
Повторное замачивание или полоскание – после мытья происходит несколько циклов лёгкого полоскания, чтобы смыть всю оставшуюся грязь и средство для мытья.

В заключение идет сушка – предусмотрена не во всех моделях, как правило, происходящая посредством напора горячего воздуха.

Ремонт посудомойки в домашних условиях на примере модели Bosh Silence Plus, видео

Увеличение площади кухонь в новостройках позволяет вместить туда много полезной техники, в том числе посудомоечную машину (ПММ). Этот аппарат облегчает женские обязанности и предоставляет больше времени для досуга.

Функционал и устройство посудомоечной машины может отличаться у разных моделей, поэтому при выборе такой техники нужно изначально подробно изучить её характеристики.

Конструктивные составляющие посудомойки
Типы современных моделей
Дополнительная функциональность ПММ
Схема работы посудомойки
Виды сушки в посудомоечной машине
Ремонтопригодность деталей ПММ Электрический циркуляционный насос
Помпа сливной системы
Плата аппарата управления
Впускной водный клапан
Проточные нагреватели и ТЭНы
Элементы осушительного оборудования
Прочие комплектующие ПММ

Выводы и полезное видео по теме

Главная функция у неё одна – очистить от загрязнений вложенную внутрь посуду. Но обеспечение хорошего результата возможно только при правильной работе её узлов.

К основным деталям посудомоечной машины относят:

Панель управления.
Герметически закрывающаяся внутренняя камера.
Блоки распылителей (коромысел).
Циркуляционный насос, обеспечивающий возврат на распылители стекающей воды.
Отсек для моющего средства, ополаскивателя, смягчителя воды.
Корзины для посуды, полки для бокалов.
Система водяных фильтров.
Проточный нагревательный элемент.
Поплавковый выключатель.
Шнур питания.
Впускной водный клапан.
Сливная помпа.
Система шлангов.
Прессостат.
Лампа.

Перечисленные детали составляют основу типовой ПММ, но в её конструкции могут быть предусмотрены и другие модули. Пользователю для обозрения доступно только внутреннее пространство моющей камеры. Именно в нем расположены основные элементы, отвечающие за чистоту обрабатываемой посуды.

Основными деталями, расположенными внутри рабочего пространства посудомоечной машины, являются:

Корпус ПММ. Выполненен из нержавейки. Его стенки не испытывают сильного механического воздействия, поэтому толщина металла у бака минимальна.
Коромысла для разбрызгивания жидкости под давлением. Они не имеют специального привода, а вращаются благодаря косому расположению нескольких выходных отверстий.
Корзины для укладки посуды. Их во внутреннем пространстве может помещаться несколько. Размер корзин обычно отличается: внизу располагается более просторная для кастрюль, а вверху – компактная для тарелок, кружек, столовых приборов.
Система фильтров. Находится в нижнем секторе бака, состоит из верхней сетки и расположенного под ней решетчатого стакана.
Отсек для загрузки средств. Предназначен для моющего вещества, ополаскивателя и смягчителя воды. Эти три емкости могут быть расположены отдельно или соединяться в рамках одного дозатора.
Уплотняющие резинки и лампочка.

Без перечисленных компонентов посудомоечная машина просто не сможет качественно выполнять свои функции. Но внутри ПММ могут устанавливаться и другие элементы, обеспечивающие расширенные возможности и позволяющие облегчить работу с устройством.

Предлагаем ознакомиться Выбор фильтра для стиральной машины при плохом качестве воды и для её смягчения

Далеко не все квартиры имеют просторные кухни, способные вместить полноразмерные посудомоечные машины. Поэтому производители изобрели множество альтернативных устройств, способных мыть посуду и не занимать много место. Все они являются исключительно электрическими с принудительным нагнетанием водяного напора.

Можно выделить четыре конструкционные типа ПММ:

Встраиваемые под столешницу.
Стоящие отдельно.
Компактные переносные.
С вертикальной загрузкой.

Встраиваемые под столешницу ПММ обычно имеют глубину 57 см, которая позволяет провести между аппаратом и стеной необходимые коммуникации. При правильном монтаже передний край машинки таких размеров будет находиться вровень со столом. По ширине посудомойки могут быть компактными (44-46 см) или полноразмерными (56-60см). Высота у них обычно стандартна – 81-82 см с возможностью регулировки.

Схема посудомоечной машины

Современный человек максимально упростил свою жизнедеятельность – всевозможные электрические преспособления целой армией стоят на страже нашего комфорта и удобства – стиральные машины, кухонные комбайны, микроволновки, пылесосы..

. Всё это есть в доме (особенно на кухне) каждого человека. А теперь пришло время ознакомиться с ещё одним бытовым прибором, существенно облегчающем домашние заботы – посудомоечной машиной.

Работа посудомоечной машины

1. Прежде чем подать горячую воду в бак, нужно убедиться, что в баке нет воды, оставшейся в нем после последнего ополаскивания. Поэтому в большинстве моделей машин новый цикл мойки начинается с работы сливного насоса в течение некоторого времени.2.

Электрический клапан залива воды открывает подачу горячей воды в бак. Таймер контролирует, как долго электромагнитный клапан остается открытым, обеспечивая контроль уровня воды. Шайбы управления потоком, встроенные в клапан, компенсируют перепады в давлении воды.

Большинство моделей используют поплавковые выключатели защиты от протечек для предотвращения случайного переполнения во время цикла залива воды.3. После этого насос запускается в режим «мойки». Вода направляется в разбрызгиватели которые распыляют горячую воду на посуду.

Большинство моделей посудомоек также оснащены водонагревателем в баке, чтобы поддерживать необходимую температуру воды во время мойки. В некоторых конструкциях, нагреватель сушит также посуду в конце стирки.

5. В конце циклов «мойки» и «полоскания», насос переходит в режим «слив». Откачиваться вода из бака может одним из двух способов. В некоторых конструкциях «с реверсивным направлением», двигатель при вращении в обратном направлении задействует крыльчатку насоса для слива воды.

6. Цикл «сушки» делает нагреватель. В других моделях для сушки посуды вентилятор гоняет воздух внутри корпуса, пар конденсируется в охлаждающем контуре, конденсат сливается из машины.

Обозначение элементов схемы:

Х1-2 — колодки зажимов; SO1—4 —переключатели; SL —реле РУ-ЗСМ; EV — односекционный клапан КЭН-1; ЕК — водонагреватель НСМА; Н1, НЗ — индикатор ИМС-31; Н2, Н4 — индикатор ИМС-34; МТ — электрический двигатель ДСМ-2-П; М — электрический двигатель ДАВ 71-2; С1-2 — конденсаторы (4 мкФ); КЛ1 — зажим для подключения заземления; FV — гнездо предохранителя;

SK — реле-датчик ДРТ-Б-60.

Либо более сложной, со встроенным контроллером, управляющим режимами посудомойки по встроенной, либо составленной вручную программе. Ручное программирование может оказаться полезным, когда необходимо уменьшить расход воды, либо наоборот – увеличить длительность мытья слишком грязных тарелок. Элетросхемы таких моделей (фирмы LG) вместе с их описанием вы можете бесплатно скачать в архиве.

Устройство посудомоечной машины

1 Панель управления2 Верхний блок распылителей3 Нижний блок распылителей4 Поплавковый клапан5 Дренажный шланг6 Силовой кабель7 Шланг для подачи горячей воды8 Фильтр9 Впускной клапан10 Двигатель11 Помпа12 Нагревательный элемент13 Прокладка14 Кнопка управления таймером15 Дверная защелка.

Второй вариант описания устройства ПМ

Современные посудомоечные машины с цифровым управлением оснащены функцией отображения кодов ошибок при появлении неисправностей и сбоев во время работы. Если неисправность несложная, то понимая, что означает код ошибки, Вы в состоянии сами устранить её, не вызывая сервисные службы. Ниже приводится таблица кодов ошибок посудомоечных машин Bosch. Клик, для увеличения рисунка.

Если ваша посудомойка не работает, не спешите отдавать ее в ремонт. Вот несколько операций проверки, которые следует сделать самостоятельно:

– Убедитесь, что посудомойка подключена к электропитанию, проверьте провода, вилку, розетку, удостоверьтесь что они не повреждены.

– Проверьте предохранители в распределительном щитке. Убедитесь, что переключатель, который контролирует питание посудомойки включен.

– Убедитесь что дверь плотно закрыта. Машина не включится, пока дверь не будет закрыта, скорее всего проблемы в механизме защелкивания замка, проверьте это.

– Проверьте нет ли проблем с подачей воды, возможно где то не открыты краны и вода не поступает в посудомоечную машину.

– Убедитесь, что элементы управления правильно настроены, например включена функция защиты от случайных нажатий.

– Осмотритесь вокруг и под машиной, нет ли небольших подтеков. Возможно износились прокладки или повреждены шланги и трубы.

Посудомоечная машина: устройство и принцип работы

Время завершения мытья ПММ

Половинная загрузка посудомоечной машины

Профилактика посудомоечной машины. Как часто мыть посудомоечную машину?

Как «посудомойка» устроена?

Почему «посудомойка» отмывает даже очень грязную посуду?
