Индикатор скрытой проводки: принцип работы и инструкция по применению

Прозваниваем проводку в квартире мультиметром

Рассмотрим в качестве примера современную квартиру, в которой проводка выполнена в соответствии с действующими требованиями и нормами. Это значит, что при прокладке линии освещения и питания розеток были разведены, и в каждую из комнат для них проложены отдельные провода. Каждая из таких цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат исчез свет, для начала стоит проверить исправность светильника. Перед началом работ необходимо обесточить комнату/квартиру в зависимости от схемы питания. При использовании в светильнике непрозрачной лампы накаливания, целостность нити визуально определить сложно, поэтому потребуется мультиметр и его функция прозвонки. Давайте поэтапно разберёмся, как правильно это сделать.

Вначале нужно проверить щиток на наличие сработавших автоматов. В первом случае они будут находиться во включенном положении (тогда неисправность может скрываться в комнатном выключателе, лампе или патроне). Вероятность повреждения проводки в такой ситуации мала. Если же аппарат сработал, нужно будет проверять всё кроме комнатного выключателя, включая сам щитовой автомат.

Если автоматы не сработали

1. Убедиться в наличии напряжения на входе и выходе автомата. Если оно есть, можно переходить к дальнейшей проверке.
2. Подготовить прибор к работе и проверить его исправность закорачиванием измерительных концов.
3. Выкрутить из патрона лампу.
4. Одним из измерительных щупов коснуться цоколя (металлической части лампы с резьбой), а вторым – центрального контакта лампы (изолированного центра торцевой части цоколя).
5. Звуковой сигнал и показания прибора, которые отличны от 0 или 1, означают, что лампа исправна. Если неисправна, нужно её заменить, что и станет решением проблемы.
6. Проверяем на исправность патрон. Для этого нужно разобрать светильник, убедиться в целостности подведенных проводов, контактов. Если всё в порядке, то причина поломки не в патроне. При обнаружении неисправностей их нужно устранить. Лампу пока вкручивать нельзя.
7. Проверяем исправность комнатного выключателя. Для этого снимаем пластиковую накладку, откручиваем винты и достаём его из монтажной коробки. Осматриваем оборудование на предмет появления нагара, проверяем затяжку креплений. Если всё исправно, нужно измерительные концы тестера установить на контакты выключателя. Появление звукового сигнала при прозвонке во включенном положении будет свидетельствовать о том, что оборудование исправно. Провода при этом можно не отсоединять.

В ходе такой проверки, как правило, выявляется неисправность, которая и становится причиной всех неприятностей. Её устранение позволяет быстро решить проблему.

Если автомат сработал

Для обеспечения электробезопасности при проведении работ в этом случае напряжение отключается при помощи общеквартирного автомата. Далее определяется исправность патрона и подведенных к светильнику проводов по алгоритму, описанному выше. При отсутствии неисправностей, нужно проверить саму проводку, используя мультиметр и функцию прозвонки. Такие неисправности случаются достаточно редко, но всё же бывают, к примеру, при установке подвесных потолков или декоративных элементов интерьера.

Прозвонка проводки в этом случае выполняется следующим образом.

1. С помощью отвёртки отключаем подведенный проводник (при правильно выполненном монтаже он находится снизу) и отводим его в сторону. «Ноль» этой группы находится, как правило, на нулевом зажиме под автоматами.
2. Выкручиваем из патрона лампу накаливания. При помощи готового к работе тестера проверяем линию, подключаясь одним из измерительных щупов к «нулю», а другим – к отсоединённому проводнику. Если прибор подаёт звуковой сигнал, значит, проводка закорочена.
3. В этом случае в комнате под потолком вверху над выключателем находим и вскрываем соединительную коробку. Рассоединяем провода.
4. Проверяем все группы проводов на наличие в них короткого замыкания. Для определения участка цепи, в котором имеется короткое замыкание, снова проверяем мультиметром цепи на квартирном щитке. Если сигнал прозвучит, значит, ремонту подлежит именно провод, проложенный от щита до коробки в комнате. В противном случае, поиски нужно будет продолжить до получения результата.

Типы индикаторов напряжения: однополюсные и двухполюсные устройства

Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.

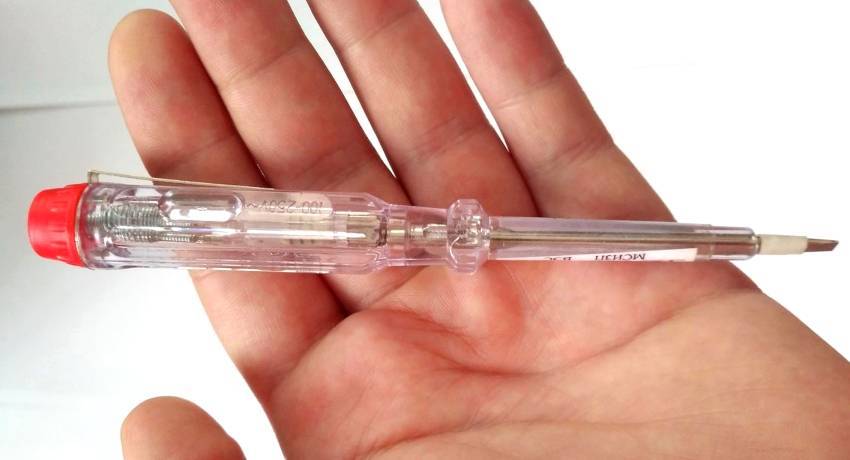

Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.

Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.

Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.

Двухполюсной тип индикаторных отверток характеризуется наличием двух корпусов

Пассивные индикаторы напряжения и тока: особенности функционирования

Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:

1. Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
2. Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
3. Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.

Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.

Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.

Пассивные индикаторы определяют только наличие напряжения в определенной точке электроцепи

Характеристики активных отверток-индикаторов напряжения

Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.

Активные индикаторы имеют следующие технические характеристики:

1. Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
2. Светодиод вместо неоновой лампы.

Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.

Активные индикаторы имеют собственный источник питания

Виды устройств для поиска электропроводки

На данный момент вы можете встретить устройство для поиска проводки в стенах двух типов:

1. реагирующие на электрическое поле вокруг проводника;
2. реагирующие на наличие в стене металла.

Дабы лучше разобраться с каждым из них, давайте рассмотрим их более подробно.

Устройства, реагирующие на электрическое поле вокруг проводника

Наиболее распространенным и дешевым вариантом устройств для поиска электропроводки, является использование разнообразных вариантов приборов, реагирующих на наличие электрического поля. Оно создается вокруг любого проводника под потенциалом, то есть под напряжением.

Детектор скрытой проводки

Суть данного устройства сводится к следующему. Вокруг любого проводника под напряжением обязательно существует статическое электрическое поле. На это электрическое поле реагирует имеющаяся в устройстве неоновая лампа. При приближении к электрическому полю она зажигается.

Детектор с регулятором порога зажигания

• Большинство современных устройств такого типа имеют дополнительно еще и регулятор. Он позволяет настроить порог зажигания лампы — определить, при какой величине электрического поля вокруг проводника она засветится.
• Такая функция необходима для определения точного места прохождения проводника. То есть, вы сначала ищете проводник на минимальном пороге срабатывания, а когда примерно определили место, выставляете более высокий порог срабатывания. В итоге лампа будет зажигаться точно над местом пролегания проводника, как на видео.

Прибор для поиска скрытой проводки с лампами разного порога срабатывания

Но существуют модели и с несколькими неоновыми лампами. Например, с пятью. Настройки порога срабатывания такое устройство для поиска скрытой проводки не имеет. Но первая неоновая лампа зажигается при наличии минимального электрического поля, вторая чуть большем — и так, пока не загорятся все пять ламп.

Устройства, реагирующие на наличие металла в стене

Любой провод выполнен из определенного металла. Поэтому существует устройство для поиска проводки в стене, принцип действия которого основан на принципах металлодетектора.

Использование металлодетектора для поиска проводки в стене

• Суть данного устройства сводится к следующему. Устройство посылает сигналы определенной частоты в стену. При прохождении через неё эти сигналы частично отражаются. При обнаружении инородных предметов в стене, они отражаются по-другому.
• В результате устройство может определить не только место нахождения инородного тела в стене, но и его типа. Будь то дерево, металл или просто пустота. Согласитесь, это очень удобно, и позволяет не только искать место прокладки проводов, но и других коммуникаций или дефектов.

На фото металлодетектор

• Обычно такие модели снабжены экраном, на котором указывается место прокладки инородных тел. Кроме того, обычно на экране имеются сигнализаторы, которые указывают тип материала инородного тела.
• К преимуществу таких устройств можно отнести их высочайшую точность, возможность определения не только проводки под напряжением, но и проводов без напряжения, возможность определения пустот и других коммуникаций, а также достаточно точное определение материала инородных тел.
• К недостаткам таких устройств следует отнести достаточно высокую стоимость, а также невозможность отыскать место повреждения провода. В остальных аспектах они на порядок лучше устройств, реагирующих на электрическое поле.

Народные и дедовские методы поиска

Хорошие приборы для обнаружения скрытой проводки стоят больших денег. Поэтому нет смысла их приобретать, если необходимо проделать пару отверстий в стене. Отыскать проводку в домашних условиях возможно с помощью дедовских или народных способов.

Эти методы не отличаются большой точностью и надежностью результатов. Зато позволяют определить кабель, используя подручные средства. Для народных способов обнаружения потребуются такие устройства, как:

• слуховой аппарат;
• радиоприемник;
• компас;
• смартфон.

Дополнительная информация. Если необходимо отыскать распределительную коробку, от которой расходятся провода, можно обойтись без приборов. Понадобится отвертка с монолитной рукоятью. Коробка представляет собой пустую полость. Если простукивать отверткой стену, то там, где сплошной бетон — звук будет глухим, а где коробка — звонким.

Обнаружение кабеля слуховым аппаратом

Старые модели слуховых аппаратов способны достаточно эффективно обнаруживать замурованные в стены кабели. К примерам таких устройств относится АК-1. Прибор дополнен функцией «телефон». Она предназначена для того, чтобы люди со слабым слухом могли без лишних помех разговаривать по телефону.

Слуховой аппарат “АК-1”

Поиск радиоприемником

Способ по принципу детектирования провода похож на предыдущий. Антенны радиоприемников улавливают переменные электромагнитные поля с частотой 50 Гц. Поэтому радио способно почувствовать провод с током, находящийся на расстоянии 30-50 мм. Особенно чувствительны дешевые приемники с плохой помехозащищенностью.

Перед поиском в стене следует проверить работу радио на открытом проводе. Например, на том, который питает настольную лампу. Поднесите приемник к проводнику и настройте, чтобы получить максимальную чувствительность. Затем, не меняя параметров приема и громкости, необходимо приступить к поиску кабеля в стене. Искать следует как самим приемником, так и антенной, в зависимости от того, что окажется восприимчивей к помехам.

Дополнительная информация. Радиоприемник способен отыскать короткое замыкание в стене. Провод с предполагаемым КЗ следует отключить от сети. Затем подать на него сигнал с мощного низкочастотного генератора и прослушивать трассу приемником. Короткое замыкание будет в том месте, где пропадет звуковой сигнал от генератора. Подобным образом также возможно найти пробой между фазным проводом и заземлением. Однако способ не сработает, если в линии имеется порыв. Цепь должна быть замкнутой.

Компас

Метод обнаружения скрытой проводки с помощью компаса имеет вполне логичное физическое обоснование. Спрятанный в стене кабель создает переменное электромагнитное поле. Оно взаимодействует с постоянным полем стрелки компаса и приводит ее в движение. Для этого провод не должен быть пробитым, чтобы мог протекать ток, создающий поля.

На деле способ сомнительный. Его можно попробовать, но всерьез полагаться не стоит. В квартирной проводке не протекают достаточно большие токи, чтобы создать мощные электромагнитные поля. Силы, которая действует на стрелку приложенного к стене компаса, недостаточно для ее смещения.

Приложение для смартфона

Существуют приложения для смартфонов, позволяющие превратить девайс в металлоискатель. Для подобного трюка телефон должен быть оснащен магнитным датчиком. Это радиодеталь, которая физически подключена к материнской плате. Без этого элемента никакое приложение не заставит смартфон показать, где проходит кабель.

Если начинка телефона оснащена датчиком полей, то способ имеет право на жизнь. Его эффективность зависит от глубины прокладки кабеля и таланта программистов, разработавших приложение.

Поиск проводки профессиональным прибором с достаточно большой точностью гарантирует, что вы не повредите кабель в стене. Детектор должен быть хорошего качества, а вам необходимо уметь им правильно пользоваться. Подобных устройств достаточно на рынке, их поиск не составит труда.

Поиск проводки с помощью смартфона

Однако нет смысла покупать профессиональное оборудование, если требуется сделать несколько отверстий. В такой ситуации проще воспользоваться дедовскими или народными способами поиска. Но стоит понимать, что они не могут на 100% гарантировать, что вы не попадете сверлом в провод и не повредите его.

Сигнализатор E-121 «Дятел»

Один из наиболее экономичных и качественных продуктов. Он поможет не только найти место проводки под штукатуркой, но и в случаи необходимости найти обрыв в цепи. Его основные возможности:

• проверка правильности подключения проводов в однофазном счетчике (без демонтажа пломбы) (фазный 1,2-й; нулевой 3,4-й)
• поиск скрытой проводки
• поиск фазного провода без снятия изоляции с жилы
• поиск обрыва в проводах которые находятся под напряжением
• проверка наличия напряжения в высоковольтной линии 6-10кв с земли
• максимальная глубина обнаружения скрытой проводки — 7см (что с лихвой хватает для большинства проводок)

При поиске проводки сигнализатором Дятел желательно включить какую-нибудь нагрузку (освещение, эл.прибор в розетку), чтобы провода были не просто под напряжением, а через них проходил ток определенной величины.

Детектор имеет 4 кнопки чувствительности обнаружения проводки:

Диапазон чувствительности	Расстояние от конца антенны до провода, мм
>	от 0 до 10 (+-5)
>	от 0 до 100 (+-50)
>	от 0 до 300 (+-150)
>	от 0 до 700 (+-350)

Начинать поиск нужно с нажатия кнопки 4 — у которой самая большая чувствительность. Постепенно переключаясь и дойдя до первой кнопки №1.

Порядок работы детектором Дятел:

• нажимаем и удерживаем кнопку 4. Ведем антенной сигнализатора по стене с одной стороны залегания проводника
• когда Дятел начинает трещать с максимальным звуком — делаем пометку
• ведем антенной по стене с другой стороны проводки. Также замечаем где звук был на максимуме
• провод должен располагаться между этих меток посредине
• переключаемся на кнопку 3 и повторяем ту же операцию, еще больше приближаясь к проводнику
• на чувствительности кнопки №1 расстояние до провода должно быть +- 1см

Электрическое поле от провода находящегося под напряжением может распространяться на несколько метров от его залегания. Это будет сказываться на погрешности поиска.

Если искомого проводника рядом или под рукой нет, детектор перестанет подавать сигналы.

На биполярных транзисторах

Несмотря на свою простоту, прибор достаточно чувствительный и сможет определить провод под напряжение с расстояния до 5 сантиметров.

Особых пояснений схема не требует. Наведенный в антенне электрическим полем проводки  сигнал поступает на трехкаскадный усилитель, собранный на транзисторах Т1-Т3. Сам усилитель управляет светодиодом LED1 и электромагнитным излучателем SP. Как только мы поднесем антенну к проводу под напряжением, раздастся звуковой сигнал и загорится светодиод.

В конструкции можно использовать любые маломощные биполярные транзисторы структуры n-p-n с возможно большим коэффициентом передачи. Отлично подойдут, к примеру, КТ3102. Антенна представляет собой катушку, намотанную любым обмоточным проводом диаметром 0.8 мм. Длина провода для намотки – 10-15 см, диаметр намотки – 5-8 мм. В качестве звукового излучателя использован электромеханический зуммер НСМ любой серии. Его аналог можно найти в китайских электромеханических настольных часах-будильнике.

Важно! При чрезмерной длине антенны возможно ложное срабатывание схемы. В этом случае часть витков катушки нужно откусить

Как пользоваться индикаторной отверткой: техника безопасности

Электричество – источник повышенной опасности. В соответствии с нормами нельзя считать безопасным помещение, в котором есть хотя бы один выключатель или розетка. Отсюда следует, что при пользовании электроприборами или инструментами, применяемыми для ремонта или обслуживания токопроводящих элементов, нужно строго соблюдать определенные требования.

Первое, что необходимо знать при выявлении наличия тока в жилах, – это как проверить индикаторную отвертку. Для того чтобы убедиться в исправности устройства, потребуется одновременно коснуться пластины на рукоятке и жала. Светодиодная лампа должна загореться. Это тест для моделей с батарейками. Проверить простейшую отвертку можно, дотронувшись жалом до токонесущих частей под напряжением и рукой до металлической пластины на рукоятке.

Во избежание воздействия тока в ходе пользования индикатором категорически запрещается браться рукой ниже рукоятки.

Чтобы избежать воздействия тока, запрещается браться рукой ниже рукоятки отвертки

Не стоит применять инструмент в качестве отвертки. Пластмассовая часть может повредиться, вследствие чего устройство придет в негодность.

При выполнении таких действий, как проверка розетки индикаторной отверткой, установление ноля и фазы, определение наличия напряжения в сети до 1 кВт, ограничений для использования прибора не существует. Если же этот показатель превышает данный уровень (больше 1 кВт), обязательно нужно применять при работе с индикатором диэлектрические перчатки.

Электричество – источник, обеспечивающий комфортную жизнедеятельность посредством работы различных бытовых механизмов. Пища, свет, горячая вода, массажеры, фены и т. д. не смогут функционировать без электропитания. Устранить многие дефекты и поломки можно с помощью индикатора. Какой вариант устройства выбрать – решение индивидуальное, зависящее от потребностей и наличия определенного опыта.

Виды приборов для обнаружения проводки

Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.

Есть устройства, которые могут найти металлические трубы (и не только)

Трассоискатели

Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.

Трассоискатель — отличные прибор для поиска скрытой проводки

Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.

Детектор проводки

Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.

Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)

Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно

При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще

Портативный металлодетектор

Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.

Один из металлоискателей скрытой проводки Bosch 120

Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.

Универсальные (многофункциональные) приборы

Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.

Универсальные приборы — хорошо все находят, но стоимость высокая

Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.

Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные

Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности

Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.
