Принцип работы и нюансы монтажа отопления "Зебра" (Zebra)

Работа открытой системы отопления

Выбор системы отопления зависит и от других качеств контура. Когда ставится вопрос, какую систему отопления выбрать, нужно учитывать отличия открытой и закрытой схемы теплоснабжения.

1 Котел. Используются твердотопливные и газовые котлы;
2 Трубопроводы;
3 Батареи;
4 Расширительный бачок.

Теплоноситель получает тепловую энергию при нагревании котла. Начинается процесс циркуляции под действием зональной разности давления. Конечной и отправной точкой является топливный котел. В связи с температурным расширением воды, схема требует включения расширительного бачка, в который будут попадать излишки воды.

К существенным недостаткам открытой конструкции относится потеря энергии и попадание кислорода в контур. Эти факторы снижают теплоотдачу системы. Имеется риск образования воздушных пробок и коррозии на металлических деталях.

Совет! В открытой сантехсистеме не стоит использовать в качестве теплоносителя никакие виды антифризов. Их свойство испаряться приведет к быстрой количественной потере через расширительный бачок. Кроме того, их испарения негативно влияют на здоровье жильцов.

Устройство и характеристики обогревателя

Под маркой “Зебра” выпускаются ИК-обогреватели пленочного типа. Система разработана российскими инженерами, производится на заводе в г. Челябинске.

Это многослойное полотно, где между слоями не проводящих ток пленок находится излучающий элемент. При прохождении электрического тока именно он активируется и начинает испускать ИК-лучи. Чтобы они двигались в нужном направлении, используется экран из алюминия. В результате получается гибкое полотнище толщиной 1 мм.

Зебра поступает в продажу в виде ленты, поделенной на сегменты. Благодаря этому полосу легко можно разрезать на фрагменты необходимой длины – от 60 см до 6 м.

Ширина полотнища нагревательной пленки составляет 50 см. В одной упаковке обычно присутствует 50 таких сегментов. Раскрой полотнища чаще всего производится непосредственно перед монтажом и выполняется обычными ножницами или канцелярским ножом.

Устройство пленочного нагревателя предельно просто. По сути, это всего лишь излучатель инфракрасных волн, заламинированный в пленку. Эффективность увеличена отражающим элементом

Каждый из сегментов обогревателя представляет собой полноценный нагревательный элемент с полезной мощностью 67Вт. Пленочный ИК-обогреватель обладает достаточной гибкостью, что позволяет использовать его на профиле различной конфигурации. Рабочая сторона полотнища отмечена фирменным стикером, заламинированным под пленку.

Из технических характеристик прибора можно сделать вывод о его пригодности к использовании в помещениях с повышенной влажностью. Нагреватель имеет маркировку IP44, что позволяет его устанавливать в саунах, бассейнах и т.п. Волновой диапазон устройства от 8,9 до 9,5 мкм. Для питания используется стандартная электросеть в 220 В.

Нежный и очень вкусный торт Зебра на сметане в духовке

Очень вкусный и нежный торт. Его мякоть состоит из чередующихся между собой полосок разного теста, благодаря чему смотрится он интересно и аппетитно.

Время готовки: 80 мин.

Время приготовления: 50 мин.

Порций: 6.

Ингредиенты:

Для теста:
Сахар – 150 гр.
Масло сливочное – 150 гр.
Яйца куриные – 4 шт.
Сметана – 300 мл.
Мука пшеничная – 250-300 гр.
Разрыхлитель для теста – 2 ч.л.
Какао – 30 гр.
Для крема:
Сметана – 300-400 мл.
Сахар – 150 гр.
Сахар ванильный – 2 ч.л.
Для глазури:
Масло сливочное – 100 гр.
Молоко – 50 мл.
Сахар – 100 гр.
Какао – 50 гр.

Процесс приготовления:

1. Замесите тесто. В миске разотрите сливочное масло с сахаром.

2. В полученную массу добавьте яйца и перемешайте.

3. Затем выложите сметану, всыпьте просеянную муку и разрыхлитель для теста.

4. Тесто разделите на две равные части. В одну половину всыпьте какао и перемешайте.

5. Форму для выпечки смажьте растительным маслом. Выкладывайте поочередно белое и шоколадное тесто, пока форма не заполнится по всему диаметру. Поставьте форму в духовку, разогретую до 180 градусов на 25-30 минут.

6. Для крема смешайте сметану, ванильный и обычный сахар.

7. Готовый корж разрежьте на две части. Одну половину смажьте сметанным кремом и накройте его второй.

8. Приготовьте глазурь. Растопите в кастрюле сливочное масло, остудите его, добавьте молоко и сахар.

9. Затем добавьте какао и варите глазурь на медленном огне до загустения.

10. Полейте торт глазурью.

11. Сделайте трафарет из пекарской бумаги, положите его на торт и просыпьте сверху сахарной пудрой. Затем аккуратно удалите трафарет.

12. Торт выглядит потрясающе.

Приятного аппетита!

Установка рулонных жалюзи зебра

Перед установкой необходимо определиться с местом размещения изделия. Существует несколько вариантов:

На стене;
На створках окна;
Внутри оконного проема к потолку.

Учитывая положение жалюзи нужно сделать соответствующие замеры, после чего выбрать способ крепления:

При помощи саморезов;
При помощи двухстороннего вспененного скотча.

Если производится монтаж рулонных жалюзи при помощи саморезов, то необходимо соблюдать следующую очередность действий:

Первый этап – производится разметка под кронштейны;
Второй этап – сверлятся отверстия под крепежные элементы;
Третий этап – фиксируется вал с полотном шторы.

Если крепление производится на стену или к потолку, тогда дополнительные крепежные элементы будут не нужны. В случае крепления шторы к раме окна или на каждую отдельную створку осуществляется дополнительное крепление. Это, для того чтобы при открывании оконных створок открытая штора не свисала, делая дополнительную нагрузку на вал с полотном.

При установке жалюзи к раме окна следует быть предельно аккуратным, так как любым неправильным действием можно ее испортить.

Установка рулонных жалюзи зебра при помощи двухстороннего вспененного скотча производится очень просто. Такой способ крепления в основном используется при установке миникасетных штор, так как считается недостаточно надежным. Однако его преимущество заключается в том, что скотч не повреждает целостность рамы.

Конструкцию можно установить при помощи специального клея.

Зебра – энергосберегающая система отопления

Для обогрева частного дома используют различные системы. Среди них наиболее оптимальным и экономичным вариантом считается отопление Зебра. Оно имеет высокие технические характеристики, отличается хорошими эксплуатационными качествами.

Зебра — энергосберегающая система отопления, основанная на инфракрасном лучении. Представляет собой материал, покрытый с 2 сторон ламинированной пленкой и алюминиевой фольгой. Для того чтобы тепло не выходило из здания располагают прибор под потолок или на полу. Принцип функционирования осуществляется по типу воздействия солнечных лучей. Нагреваются предметы в комнате, а не воздух в ней.

При включении начинает поступать электрический ток. После его прохождения через нагреватель происходит выделение теплоты. Исходящие лучи обогревают окружающие предметы, при остывании они начинают выделять тепло. При остывании они выделяют тепло, в результате чего постоянно поддерживается комфортная температура.

Виды и применение

Из обзора систем электрического отопления дома Зебра видно, что они различаются по способу установки. Выделяют следующие типы:

1. Потолочный нагреватель Зебра (многие знают его под названием «ПЛЭН»). Максимальная температура обогрева составляет не более 45 °C. Такое крепление позволяет добиться равномерного нагрева комнаты. Системе отопления пленочной Зебра на потолке достаточно работать от 5 до 15 минут в час для поддержания комфортной температуры. Размещение регулятора значительно снижает затраты на электроэнергию. Наиболее востребован нагреватель в частных домах, коттеджах, пригородных кафе, на базах отдыха, АЗС.

2. Пленочные полы Зебра прогреваются до 45 °C всего за несколько минут и передают свое тепло напольному покрытию. Работают до пределов, выставленных на терморегуляторе, при снижении температуры он запускает оборудование по новому циклу. По отзывам отопление Зеброй для пола позволяет усилить действие радиаторов или других приборов, использующихся в качестве основного обогрева, отдельно применяется только в южных регионах. Устанавливается в жилье и офисах, отлично подходит для ванных комнат и коридоров.

Свойства системы отопления

Технические характеристики отопительной системы Зебра сводятся к следующим показателям:

Класс защиты IP44 позволяет устанавливать прибор в помещениях с высокой влажностью, например, в сауне, бассейне.
Питается от обычной электросети в 220 Вт.
Волновой диапазон безопасный и составляет от 8,9 и 9,5 мкм. Этого достаточно чтобы обеспечить поглощение телом человека тепла.
Потребляемая мощность колеблется от 12 до 22 кВт.

Из описания отопления ИК Зебра габариты составляют: толщина – не менее 1 мм, ширина – 0,5 м, длина – 0,85-4,6 м.

Некачественный утеплитель

Новичок обязательно задастся вопросом: а нужен ли утеплитель при монтаже системы водяного пола? Какой от него прок, ведь в данном случае пол будет горячий, зачем же тогда дополнительно его утеплять?

Ответ однозначен: нужен. Если монтаж системы водяного теплого пола происходит прямо на бетон, при работе отопления, тепло от горячих труб будет отдаваться вниз, ведь теплопроводность бетона в разы больше, чем у воздуха. Зная законы физики, легко себе представить, что обогреваться будет совсем не пол, а бетонная стяжка и конструкция помещения.

Еще одно преимущество использования утеплителя, это равномерное прогревание комнаты и создание теплового экрана, помогающего сократить энергетические потери при монтаже теплого водяного пола.

Важно подобрать качественный материал, поэтому стоит перечислить основные характеристики, которыми должен обладать утеплитель для теплых полов:

низкая теплопроводность;
возможность выдерживания тяжести теплого пола и стяжки;
устойчивость к динамической нагрузке, а после отключения системы отопления, возвращение в свою исходную форму.

Часто при монтаже теплых водяных полов используют:

Варианты устройства двухтрубной системы

Основным отличием двухтрубной схемы обогрева частного дома является подключение каждой батареи к магистрали как прямого, так и обратного тока, что увеличивает в два раза расход труб. Зато у владельца дома появляется возможность регулирования уровнем теплоотдачи каждого отдельно взятого отопительного прибора. В итоге можно обеспечить разный температурный микроклимат в комнатах.

При монтаже вертикальной двухтрубной отопительной системы применима нижняя, а также верхняя, схема разводки отопления от котла. Теперь поподробнее о каждой из них.

Вертикальная система с нижней разводкой

Устраивают ее следующим образом:

От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.

При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

Вертикальная система с верхней разводкой

В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.

Для периодического удаления пузырьков воздуха в этой системе устанавливают расширительный бак. Данный вариант устройства отопления намного действеннее предыдущего способа с нижней разводкой труб, так как в стояках и в радиаторах создается более высокое давление.

Горизонтальная система отопления – три основных типа

Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:

Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.

Вот так это выглядит:

При выборе типовой схемы разводки необходимо учесть множество факторов, начиная от площади дома, и заканчивая, материалами, использованными при его строительстве. Лучше подобные вопросы решать со специалистами, чтобы исключить вероятность ошибки. Ведь речь идет об обогреве дома, главном условии комфортного проживания в частном жилье.

Общее устройство и принцип работы

В основе работы пленочных обогревателей «Зебра» лежат физические явления, связанные с нагревом проводников. Однако сам принцип действия этих устройств коренным образом отличается от работы обычных резистивных нагревателей, отличающихся нерациональной отдачей тепла и потребляющих огромное количество электроэнергии. Для того чтобы уяснить, как работают эти системы, необходимо рассмотреть, из каких элементов они состоят и как они взаимосвязаны между собой.

Стандартный ПЛЭН «Зебра» ЭВО 300 включает в свою конструкцию следующие детали и составные части, представленные на рисунке:

Провода, с помощью которых элементы системы подключаются к источнику питания. Они обозначаются индивидуальной цветовой маркировкой. Коричневый, красный или белый цвета соответствуют фазному проводнику, а синий – нулевому. Иногда цвета могут дублироваться буквенными обозначениями L и N, соответствующими фазе и нулю.
Голограмма компании-производителя, защищающая изделие от возможных подделок низкого качества.
Точки соединения проводников и нагревательных полос, выполненные пайкой в заводских условиях. Они спрятаны внутрь пленки и качественно заизолированы. Запрещается самостоятельно паять соединения в этих точках.
Нагревательные полоски, изготовленные из специального сплава, благодаря которому при ровном и мощном нагреве образуется наиболее оптимальная температура.
Тепловой отражатель в виде слоя алюминиевой фольги, куда поступает тепло от нагревательных полос. От него, в свою очередь, поток тепла направляется в нужную сторону.
Полиэстеровая пленка, состоящая из двух слоев, в которую герметично упакованы все вышеперечисленные составные части. По периметру остается пленочный зазор, необходимый для проведения монтажа.

Все детали взаимодействуют между собой, обеспечивая и поддерживая оптимальную температуру в помещении. Работа системы осуществляется в определенной последовательности. После подачи напряжения на контакты, происходит очень быстрый нагрев резистивных полосок до рабочей температуры. Некоторые модификации, например, «Зебра» ЭВО 300 про или «Зебра» ЭВО 300 soft могут нагреваться и до более высокой температуры, если это предусмотрено спецификой их использования. Подобные устройства используются в мини-саунах, сушилках и на других аналогичных объектах.

Выработанное тепло равномерно распределяется по поверхности обогревателя, покрытой алюминиевой фольгой. Равномерность обеспечивается физическими свойствами алюминия – высокой теплоемкостью и теплопроводностью. Далее происходит преобразование тепловой энергии в лучевую, то есть образуется инфракрасный поток с длиной волны 8-10 мкм, расположенный в области невидимого спектра.

Инфракрасное излучение, встречаясь с преградой, поглощающей эту энергию, вызывает нагрев поверхности. Однако ИК поток практически беспрепятственно проходит через тонкие слои отделочных материалов, благодаря определенной частоте и длине волны. В результате, элементы «Зебра» ЭВО 300 pro, расположенные под потолком вызывают нагрев всех поверхностей, на которые попадает инфракрасное излучение. Нагреваются не только напольные и потолочные покрытия, но и все детали интерьера, находящиеся в помещении.

Преимущества и недостатки системы отопления «Зебра»

Надежность оборудования: в работе системы нет практически ничего, что может сломаться или выйти из строя. Ее не нужно замораживать, она не требует профилактических действий.
Длительный срок эксплуатации. Заводская гарантия на систему — 10 лет. Срок эксплуатации — более 50 лет.
Запыленность помещения уменьшается. При этом кожа человека не пересушивается. Если это сравнить с отоплением конвекторами от котла весь теплый воздух поднимается наверх. Остывая, он опускается вниз. Таким образом, происходит циркуляция воздуха вместе с частичками пыли. В случае с установленной системой Зебра подобной циркуляции воздуха не будет.

Для человеческого организма тепловые волны от инфракрасной системы отопления не ощутимы. Система безопасна, что подтверждается сертификатами и санитарно-эпидемиологическими заключениями. Пленочный нагреватель «Зебра» работает в волновом диапазоне 8, 9-9 5 мкм, что является безопасным для человеческого организма. Система не воздействует на человека, не излучает электромагнитных волн и других излучений, направляя исключительно тепловую волну, по всем своим нормам и характеристикам идентичную человеческой.
Минимальное обслуживание системы отопления.
Легкая и быстрая установка. Работы по монтажу и запуску системы обычно выполняются не более чем за одну неделю.
Комфортное распределение теплового потока, при котором нагревается пол и теплый воздух поднимается вверх, при этом перепад температур не ощутим.

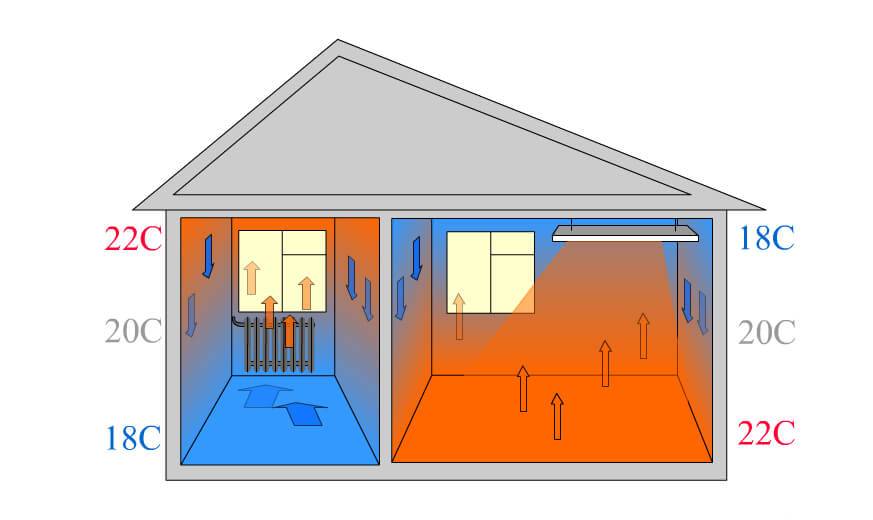

Сравнительный пример распределения теплового потока от инфракрасного и котельного отопления

Не требуется техническое помещение.
Такую систему отопления невозможно переморозить.

К недостаткам данной системы отопления можно отнести:

Влияние на бытовую технику в дома (приборы могут работать с помехами).
Невозможность использования некоторых видов потолочного покрытия.
Значительный ущерб в случае затопления. соседями сверху.

Запуск и определение баланса

Смысл данной операции в том, чтобы уравновесить все ветви системы и отрегулировать в каждой из них расход воды. Для этого каждое ответвление надо правильно подключить к магистралям, то есть, установить на врезке специальные балансировочные вентили. Также регулировочные краны или термостатические клапаны устанавливаются на подводках ко всем радиаторам.

Осуществить точную балансировку своими руками не так-то просто, нужно иметь соответствующие приборы (хотя бы манометр для измерения перепада давления на балансовом вентиле) и выполнить расчеты на потери давления. Если ничего этого нет, то надо после испытаний заполнить систему, спустить воздух и включить котел. Далее, балансировка двухтрубной системы производится на ощупь, по степени прогрева всех батарей. Находящиеся рядом с теплогенератором приборы надо «прижимать», чтобы больше тепла уходило к дальним. То же и с целыми ветвями системы.

Параметры указываются в проектной документации. Повторная процедура проводится в таких случаях:

радиаторы в разных частях помещения нагреваются неравномерно;
в одном из них слышится шум воды.

Если все работает исправно, то еще раз проводить балансировку не стоит. Не следует также самостоятельно регулировать параметры, если дом многоквартирный с централизованной системой подачи тепла.

Двухтрубная отопительная система — лучший вариант в больших сооружениях. Сегодня существует несколько ее конструктивных вариантов, поэтому в каждом отдельном случае можно найти подходящий.

Этапы установки системы отопления ЗЕБРА ЭВО-300

Пленочные лучистые нагреватели ЗЕБРА ЭВО-300 упакованы в короба. В каждом коробе находится 15 м² пленки или 50 нагревателей. Между собой все нагреватели уже соединены в полосу длинной 30 м.

Для монтажа системы отопления ЗЕБРА на модульных элементах присутствуют специально отведенные зоны. Располагаются они с каждой стороны модульного нагреватели и имеют ширину в 2 сантиметра.

Подготовка нагревателей к установке

Перед установкой пленочных нагревателей, нам необходимо определиться с их количеством. Дальше определить длину каждой полосы состоящей из нагревательных элементов и нарезаем необходимые размеры

Очень ВАЖНО — нагревательные элементы можно отрезать исключительно по линии кроя!!!

Обращаем Ваше внимание на то, что максимальная длина ленты состоящая из модульных нагревателей составляет 6 метров

Монтаж модульных нагревателей на потолок

Перед установкой пленочных нагревателей, на всю площадь потолка необходимо смонтировать теплоотражающий экран – Изолон. Для деревянных потолков рекомендуется использовать Изолон толщиной около 3 мм, при установке системы отопления на бетонное основание, толщина отражающего экрана не должна быть меньше 5 мм.

Очень важно, если основание потолка выполнено из дерева естественной влажности, то нельзя закрывать всю площадь теплоотражающим экраном, обязательно нужно будет оставить вен зазоры, иначе влаге из дерева просто на просто не куда будет уходить, что приведет к образованию грибка. В качестве крепежа используется монтажный степлер и скобы — для деревянного основания потолка и дюбель-гвозди и пресс – шайба для бетонных оснований потолка (плита перекрытия)

В качестве крепежа используется монтажный степлер и скобы — для деревянного основания потолка и дюбель-гвозди и пресс – шайба для бетонных оснований потолка (плита перекрытия)

Основание потолка подготовлена. Переходим к установке нагревателей. Устанавливая нагревательные элементы, используем тот же самый крепеж, который применяли для монтажа теплоотражающего экрана.

Рекомендуется устанавливать нагревательные элементы равномерно по всему потолку, учитывая конструктивные особенности основания потолка – балки перекрытия, вентиляция, разводка электропроводки под освещение и пр.

Подключение нагревателей к электросети

Длинные концы, которые мы рекомендовали оставлять у каждой полосы, должны выходить в одну сторону, так как там будут находиться магистральные кабеля, которые будут укладываться в кабельный-канал размером 25*25 мм. Провода выходящие с каждой полосы – L (фаза), N (ноль) и провод заземления, заводятся в предварительно подготовленные отверстия в кабельном канале.

Обращаем Ваше внимание на то, что в качестве питающих проводов необходимо использовать медные кабеля. В зависимости от общей мощности нагревательных элементов, необходимо подбирать сечение кабеля, в этом Вам помогут специалисты Группы

Все узлы соединений кабелей необходимо паять, не допускается использование «скрутки»!!! После чего закрываем кабельный канал

Все узлы соединений кабелей необходимо паять, не допускается использование «скрутки»!!! После чего закрываем кабельный канал.

Далее осуществляем подключение согласно схеме приведенной ниже

В каждое помещение устанавливается терморегулятор, который будет считывать температуру воздуха и включать/отключать систему отопления по мере необходимости.

В случае, если общая мощность системы отопления превышает 2200 Вт, необходимо установка дополнительного оборудования – модульного контактора.

Схема подключения

Ввод системы отопления в эксплуатацию

Еще раз осматриваем все узлы соединения кабелей. «Автоматы» в силовом щите установленные на каждое помещение, должны быть выключены. В каждой комнате на терморегуляторе выставляем минимальную температуру, примерно 5 °С. Подаем питание на систему отопления, включаем «автоматы». После того как убедились, что все работает, выставляем необходимые значения температуры в каждом помещении.

опрос: довольно ли будет системы ПЛЭН, чтобы нагреть во время зимы дом без отопительных батарей?

Ответ: электрическое инфракрасное потолочное плёночное отопление может использоваться вместо ключевого. Оно вполне способно полноценно нагреть дом. Еще какой вид отопления предлагается к применению как добавочный тепловой источник в весенне — осенний промежуток, когда централизованное отопление ещё не включено, а температура воздуха снаружи уже не высокая, и в помещениях холодно.

опрос: сколько мне необходимо плэна для обогревания дома?

Ответ: в большинстве случаев предлагается брать пленочный обогреватель в расчете 70% территории дома. Пленочный обогреватель производится в качестве листов шириной 0.5 метров и различной длиной в согласии с стандартными размерами. Если например взять комнату площадью 20 метров, то необходимо выбрать размеры пленочного отопителя таким образом, чтобы покрывать ими 20*0,7=14 кв.Метров. Если, нужно сказать, взять стандартной размер 0.5 (ширина) х4.2 (длина) метра, то понадобится 7 подобных листов.
