Принцип работы газовой колонки: особенности устройства и работы газового водонагревателя

Бойлер

Плюсы

• Монтаж такого нагревателя достаточно простой и может быть выполнен самостоятельно.
• Для работы аппарата не нужно наличие дымохода, а также не важна вентиляция.
• Изменения температуры или напора воды в трубах никак не сказываются на функционировании бойлера.
• В современных бойлерах ТЭН не контактирует с водой напрямую, поэтому накипь не образуется.

Минусы

• Такое оборудование неспособно быстро обеспечить большим объемом горячей воды. Получаемый из одного бойлера объем теплой воды ограничен, а когда вода заканчивается, приходится ждать несколько часов, пока нагреется следующая порция.
• Емкости бойлера может быть недостаточно для обеспечения горячей водой всей семьи.
• Размеры накопительных электрических нагревателей довольно большие. Подвесив бойлер над ванной или туалетом, пользователи нередко ударяются в него головой.

Включение прибора

Первым этапом является установление элементов питания. Для этого откройте отсек для батареек и установите их, соблюдая полярность. Затем нужно открыть вентиль холодной воды и газовый. Откройте на ближайшем из смесителей кран с горячей жидкостью.

В момент, когда жидкость протекает через водяной узел, происходит искровое возгорание и, благодаря этому, зажигается горелка. Если включение происходит впервые или после длительного простоя, в газовой магистрали  возможно скопление воздуха, для того, чтобы его удалить, понадобится несколько раз открывать смеситель с удержанием на минуту, а затем закрывать.

Общая схема конструкции

Водонагреватели выпускаются двух видов:

• Атмосферные. Приборы, камера сгорания которых является открытой, воздух поступает внутрь через смотровой отсек на лицевой панели и проем внизу корпуса. Такова конструкция старой газовой установки (например, газовой колонки Нева 3208, газовой колонки Нева 4513, Нева Транзит ВПГ 10 е и др.).
• Турбированные. Камера сгорания закрыта, воздух подается вентилятором, поэтому такие устройства называет еще наддувные.

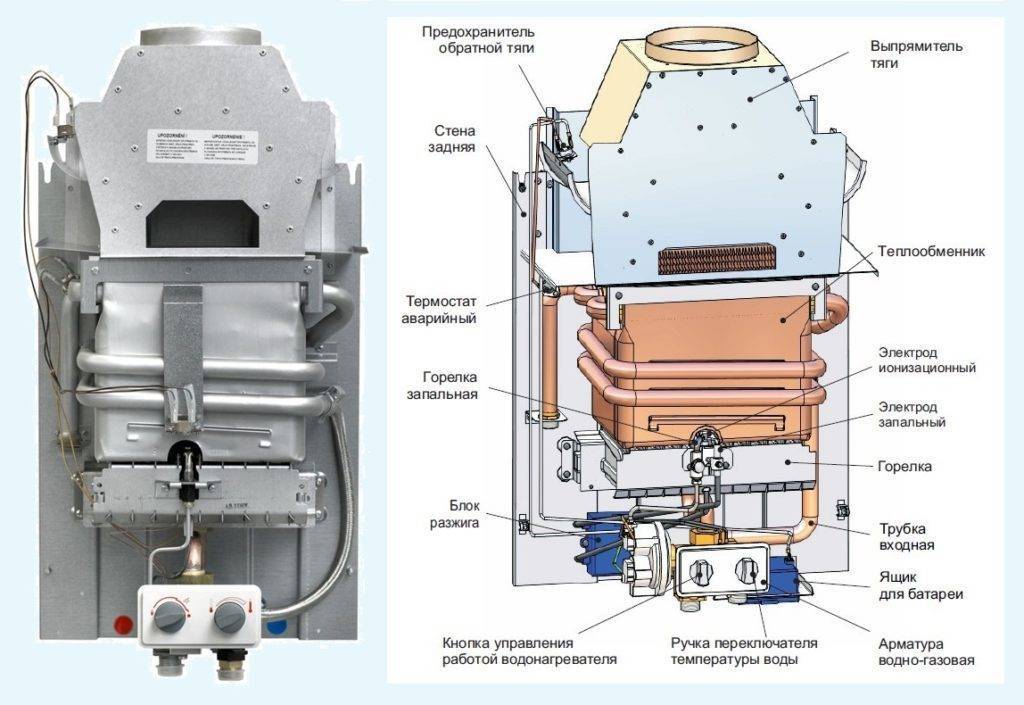

Атмосферные приборы конструктивно состоят из элементов:

• Внешний металлический корпус;
• Запальник;
• Газовая горелка с ручным управлением;
• Теплообменник с ребристыми пластинами, закрытый кожухом;
• Медный змеевик, расположенный вокруг теплообменника;
• Клапан автоматической подачи газа с регулятором интенсивности;
• Водяной редуктор (или водяной узел) с предохранительным клапаном;
• Система пьезорозжига газовой колонки;
• Система отведения продуктов сгорания, дымоходная труба;
• Патрубки для подведения холодной воды, газа, отведения горячей вместе с присоединительными штуцерами.

Турбированный водонагреватель устроен схожим образом с нескольким отличительными особенностями:

• Горелка – ступенчатая, модуляционная, которая автоматически меняет силу пламени;
• Поступление воздуха осуществляет вентилятор, контролируемый блоком электронного управления;
• Автоматическая система розжига, которую обеспечивает энергией электросеть, гидрогенератор, батарейки;
• Установлен датчик температуры, контролирующий уровень нагрева воды, который не должен превышать установленный максимум (60⁰-70⁰ С в зависимости от модели).

Демонтаж водяного узла

Для того, чтобы отремонтировать этот узел, блок необходимо снять с посадочного места. Это осуществимо только совместно с демонтажем газового узла:

• нужно перекрыть кран подачи газа;
• затем отсоединить шланг холодной воды;
• после этого, посредством ключа отсоединяется узел от патрубка;
• далее необходимо отключить проводку от газового клапана и микропереключателя;
• посредством отвертки надо выкрутить болты фланца и снять водногазовый блок.

Для того, чтобы не доводить газовую колонку до критичного состояния, раз в 6-8 месяцев выполняете проверку всех ее узлов и очищайте от накипи и загрязнений.

После этого приступаем к извлечению и замене неисправных элементов:

• для отсоединения газовой части от водной, необходимо открутить два винта. один расположен сверху, другой — снизу. Не обязательно откручивать до конца, а просто слегка ослабить крепление. Случается, что болты прикипают, тогда их нужно сбрызнуть ВД-40;
• после этого разъединяются блоки;
• далее надо отвинтить винты узла сверху;
• вы получите корпус, поделенный на две части и откроется доступ к диафрагме;
• необходимо извлечь резиновую деталь и вытащить диск со штоком, за ним располагается пружина;
• вам потребуется снять пружину и проверить уплотнение, которое находится за ней, его нужно почистить и смазать;
• после этого произведите монтаж новых деталей и выполните сборку конструкции в обратном порядке;
• закручивая болты, смажьте их графитной смазкой.

Запальные механизмы газовых колонок

Необходимо обратить внимание на запальные механизмы в газовых колонках. Это наиболее капризные узлы бытового прибора

Они, по сути, отвечают за нормальную работу водонагревателя:

1. Постоянно горящий фитиль применяется на старых приборах. Его постоянное использование наносит вред внешнему виду устройства. Со временем внешние стенки около фитиля выгорают и чернеют.
2. Запал на батарейках может перестать работать в любой момент. Держать к газовой колонке необходимо запас батареек и постоянно проверять их работоспособность.
3. Пьезоэлемент в газовой колонке довольно частое решение производителей. Его работа не всегда стабильна. Он чувствителен к влажности в помещении и другим факторам окружающей среды.
4. Наиболее надёжный запальный механизм используется в газовых колонках, подключённых к бытовой электросети. На его работу практически не влияют внешние факторы. Он прост и надёжен.

Отличия газовой колонки «Нева»

Наиболее известные среди потребителей модели автоматических газовых колонок «Нева» — 4510 и 4510. В устройстве газовой колонки «Нева» установлена система розжига, работающая от двух батареек.

Средняя служба комплекта батареек один год. Устройства оснащены основными системами безопасности, в том числе «газ-контроль».

Их размеры сравнительно небольшие, что было оценено потребителями. В названии моделей зашифрована серия – 45, производительность литров в минуту – 10 и модификация агрегата М – установлен медный теплообменник.

Производят бытовые приборы в Санкт-Петербурге, что является привлекательным для потребителей, положительно относящимся к отечественному производителю. Как работает аппарат «Нева» оценили потребители, отдавая предпочтение покупке колонок именно этого производителя.

Отличия в устройстве газовой колонки «Вектор»

Бренд «Вектор» появился на российском рынке в начале века. Собранная в России из китайских комплектующих, водонагреватель проточный газовый занял сегмент рынка недорогих бытовых приборов.

Основное отличие в цифровом дисплее на передней панели и системе регулировки температуры воды «Зима — лето», что оказывает влияние на расходы потребителя при установленных счётчиках. Камера сгорания открытого типа оснащена водяным охлаждением, что продлевает срок эксплуатации прибора.

Отличия газовой колонки «Оазис»

Газовые колонки «Оазис» производятся в Германии и отличаются повышенным качеством и надёжностью. Могут работать с низким давлением в системе водоснабжения. Оснащены системой защиты от перепадов давления, не допуская отключения колонки при недостаточном напоре воды. Характеризуются высоким КПД – до 90%. Оснащены системой «Зима — лето», цифровым дисплеем с индикацией протекающих процессов и возможностью регулировки температуры воды на выходе.

Отличия водонагревателя газового «Кубаночка»

Производителем предусмотрено питание газовой колонки не только магистральным природным газом, но и питание от баллона сжиженным газом. Системы безопасности полностью перекрывают подачу газа в угрожающих ситуациях, не допуская его утечки.

Для подключения баллона с газом используется стандартный газовый шланг. Механизмы колонки оснащаются необходимыми штуцерами и редуктором.

Отличия газовой колонки «Львовская»

Украинский производитель в г. Львове позиционирует проточный водонагреватель газовый как бытовой прибор способный работать с водой разной жёсткости. Устройства оснащены датчиками тяги с автоматической системой контроля.

Неприхотливые в обслуживании и монтаже, не требующий много места, занимают ценовой сегмент недорогих бытовых приборов. Широкого распространения в России не получили.

Водонагреватели проточные газовые применяются уже давно. За время использования были введены новые системы безопасности и контроля работы устройств, что делает их использование простым и надёжным.

С развитием технологий газовые колонки оснащались все новыми системами управления и в настоящее время это позволяет нагревать воду с минимальным расходом газа до заданной температуры.

Устройство, схема и принцип работы проточных газовых колонок

Включение прибора

Первым этапом является установление элементов питания. Для этого откройте отсек для батареек и установите их, соблюдая полярность. Затем нужно открыть вентиль холодной воды и газовый. Откройте на ближайшем из смесителей кран с горячей жидкостью.

В момент, когда жидкость протекает через водяной узел, происходит искровое возгорание и, благодаря этому, зажигается горелка. Если включение происходит впервые или после длительного простоя, в газовой магистрали возможно скопление воздуха, для того, чтобы его удалить, понадобится несколько раз открывать смеситель с удержанием на минуту, а затем закрывать.

Неполадки с розжигом

Системы розжига атмосферных нагревателей бывают двух типов, разберем их по отдельности:

• ручная, с искрой от пъезоэлемента;
• автоматическая с питанием от батареек.

При ручном способе розжига иногда наблюдается такая неисправность газовой колонки, как выход из строя термопары. Тогда при отпускании регулятора или кнопки во время розжига только что горевший фитиль снова гаснет. Дело в том, что термочувствительный элемент должен нагреться от запальника, пока вы удерживаете рукоятку и подать ток на электромагнитный клапан. Последний будет удерживать механизм вместо вас, когда вы его отпустите. Если этого не происходит, то нарушен контакт в цепи или же термопара подлежит замене. Для выполнения данной операции лучше пригласить мастера.

Что касается систем автоматического воспламенения, то неисправности газовых колонок в процессе розжига не ограничиваются разрядом батареек, как это пишется на многих интернет-ресурсах. Кроме того, любая более-менее современная модель нагревателя, даже российского производства, оснащена электронным индикатором разряда батарей. Так что пользователь в курсе, когда подходит время их менять.

Аппарат даже не начнет процесс розжига запальника, пока не откроется кран горячей воды и в сети не появится требуемое давление. Когда его недостаточно, то колонка не подаст никаких признаков жизни. То же самое произойдет при недостаточном давлении газа или после отключения в результате срабатывания датчика тяги (пока он не остынет). С плохим давлением газа лучше бороться специалисту соответствующей службы, самостоятельно вам это сделать не удастся.

Поскольку мы рассматриваем внутренние неисправности колонки, то в качестве виновника слабого напора воды можем назвать засорившуюся сеточку на входе в водяной узел. Если же заряд элементов питания в норме, давления воды и газа достаточно, а нагреватель издает щелчки искрового разряда, но дело дальше не идет, то переходим к следующему разделу.

Как проверить и отключить сенсоры

Если вы хотите, чтобы техника нормально функционировала, тогда отключать защиту нельзя. Когда прибор отключается через некоторое время после нагрева, это уже говорит о том, что датчики исправно работают. Другое дело, когда на табло высвечивает код ошибки с указанием проверить деталь. Тогда контакты отключаются, а защитное устройство прозванивается мультиметром.

Чтобы техника и ее системы безопасности нормально работали, прочищайте узлы и детали от засора и накипи. Так, обрастание теплообменника накипью приводит к несвоевременному срабатыванию термореле. Поэтому используйте реагенты для его очистки.

Система безопасности для газового оборудования очень важна. Поэтому перед покупкой изучите комплектующие колонки, обычно они указываются в документации техники.

Как работает колонка

Газовые приборы проточного типа бывают:

• С открытой камерой сгорания. Для создания тяги и срабатывания запальника требуется естественная вентиляция. Продукты сгорания выводятся через дымоход;
• С закрытой камерой. Для создания тяги используется встроенный вентилятор. Угарный газ выходит через коаксиальный проход.

Механическая регулировка позволяет настраивать поток газа и воды. Электронное управление имеет дисплей. Все установки сохраняются. В некоторых моделях можно не только выставить температуру, но также использовать режимы «Эко», «Антизамерзание».

Способы розжига колонки:

• Ручной. Устанавливался в приборах старого образца. При таком типе розжига нужно открыть подачу газа и воды, после чего зажечь фитиль в смотровом окошке. В некоторых моделях нужно повернуть регулятор на панели по часовой стрелке. Отключать технику нужно самостоятельно.
• Пьезорозжиг. Горелка загорается автоматически, но для получения искры нужно нажать кнопку розжига в нижней части колонки. Регулятор устанавливается в то положение, которое удобно для использования. Нагрев начинается при открытии смесителя.
• Электророзжиг. Искра высекается элементами питания, которые срабатывают во время открытия смесителя. Данный тип розжига удобен и экономичен.

Принцип действия при подаче воды:

• Включение. Вода проходит через редуктор;
• В трубопроводе нагнетается давление, благодаря которому изгибается резиновая мембрана;
• Мембрана воздействует на тарелку, благодаря чему последняя выталкивает водяной шток;
• Шток создает давление около 50 кг на газовый клапан;
• Далее шток воздействует на пластину. В результате батарейки вырабатывают электричество и перенаправляют его к управляющему модулю и горелке. Высекается искра;
• Поскольку клапан газа был открыт, топливо поступает в горелку и происходит зажигание;
• Как только горелка загорелась, сенсор пламени посылает сообщение модулю об отключении свечи зажигания;
• Отключение воды снижает давление, газовый клапан закрывается и пламя гаснет.

Если в вашей модели установлен сенсор температуры, то он отслеживает степень нагрева воды. При превышении нормы эта электронная плата также перекрывает подачу топлива.

Датчик тяги контролирует нормальную циркуляцию воздушного потока. В противном случае работа колонки прерывается. Такое бывает при засоре дымохода или плохой вентиляции.

Обобщая, работу прибора можно описать так: при открытии вентиля для подачи воды возникает давление. Мембрана выгибается и открывает клапан топлива. Срабатывают батарейки, высекается искра и загорается горелка. Пламя нагревает поток воды в теплообменнике, после чего жидкость выходит через смеситель. При закрытии крана работа прекращается.

Читайте предыдущую статью, чтобы разобраться, почему не зажигается колонка.

Специалисты рекомендуют придерживаться простых правил эксплуатации:

• Устанавливайте очистные фильтры для улучшения качества воды;
• Старайтесь не смешивать горячий и холодный поток в смесителе. Это приводит к образованию накипи. Лучше установите комфортную температуру на регуляторе;
• Минимум раз в год проводите профилактический осмотр.

Понимая, как устроена и работает газовая колонка, вы сможете выбрать идеальный вариант для своего дома, а при необходимости и провести мелкий ремонт.

Что нужно учесть при выборе водонагревателя?

Бытовая газовая колонка – это не котел для отопления и выбирать ее по мощности рядовому пользователю затруднительно. Гораздо понятнее, когда речь идет о количестве нагреваемой воды. Эта величина указана в техническом паспорте изделия любого производителя и выражается в литрах за минуту при нагреве на 25 °С.

Для наглядности приведем таблицу с данными по водонагревателям российского бренда Нева, показывающими зависимость производительности от тепловой мощности агрегата:

При выборе аппарата для нагрева воды вам необходимо в первую очередь определиться с его производительностью. Дальше мы предлагаем следовать простым рекомендациям:

1. Если ваш бюджет ограничен, а в районе проживания часто отключают электричество, то простая энергонезависимая модель атмосферного типа – как раз то что нужно. Система розжига – от пьезоэлемента или на батарейках, они служат довольно долго (2—3 месяца при интенсивной работе).
2. В большинстве квартир нельзя ставить атмосферные колонки из-за отсутствия дымоходных каналов, а отвод продуктов горения в вентиляционные шахты запрещен. Никаких проблем, покупайте турбированный водонагреватель с коаксиальным дымоходом, выходящим на улицу прямо сквозь стену. Только определите место выхода трубы и согласуйте его с соседями. Подробнее о подключении дымоходов к газовым колонкам рассказано в этой статье.
3. В наших условиях, когда водопроводные сети изношены, лучше не ставить аппараты с розжигом от гидрогенератора. Последний может быстро выйти из строя из-за плохого качества воды и гидроударов в трубопроводах. Чтобы защитить генератор, придется водяной редуктор, а это дополнительные расходы.
4. Старайтесь подбирать современные модификации аппаратов, где запальник не горит круглосуточно. Он медленно, но верно расходует газ, разрушает переднюю стенку теплообменника и коптит на лицевую панель.

Принцип работы колонки

Когда рычаг (4) нажимается до упора, он проталкивает через шланг и конец рычага (2) в носик с клапаном (9), пружина (13) сжимается и нижняя часть носика (7) с отверстиями вытягивается вниз из седла. Вода, постоянно находящаяся в сборном резервуаре, фильтруется фильтром (11), поступает в эжектор и затем по стояку (2) к потребителю. По окончании всасывания воды рычаг под действием пружины поднимается в исходное положение, а клапан с резиновым уплотнением (10) прижимается к внутреннему концу выпускного отверстия и закрывает доступ воды к выпускному отверстию. Вода, оставшаяся в стояке, сливается через среднее окно излива (6) в трубу (1), где остается до следующего забора воды. Если эжектор работает правильно, он обеспечит отсос всей воды при следующем всасывании и обеспечит бесперебойную работу водонагревателя.

Рис. 1

Правильный выбор газовых колонок

Если вы решили приобрести себе устройство газовой колонки, то обратите внимание, прежде всего, на мощность выбранной вами модели. Она должна быть достаточно для того, чтобы обеспечить всех членов вашей семьи горячей водой

Мощность практически всех современных моделей вписывается в диапазон от 3 до 60 киловатт.

Важно! Чем мощнее газовая колонка, тем больший объем воды она сумеет подогреть в течение определенного промежутка времени. Среднестатистическая «ячейка общества», состоящая из четырех человек, нуждается в устройстве, мощность которого составляет в среднем 16-24 киловатт

Ее более чем достаточно для того, чтобы была вымыта посуда и каждый сумел принять душ. Даже если прибор будет иметь малую мощность в 16 киловатт, то он сумеет дать 10 литров горячей воды, чего хватит для того, чтобы можно было одновременно мыться и мыть посуду. Конечно, если можете, то купите колонку с мощностью в 24 киловатта, так как она сможет обеспечить 24 литра прогретой воды

Среднестатистическая «ячейка общества», состоящая из четырех человек, нуждается в устройстве, мощность которого составляет в среднем 16-24 киловатт. Ее более чем достаточно для того, чтобы была вымыта посуда и каждый сумел принять душ. Даже если прибор будет иметь малую мощность в 16 киловатт, то он сумеет дать 10 литров горячей воды, чего хватит для того, чтобы можно было одновременно мыться и мыть посуду. Конечно, если можете, то купите колонку с мощностью в 24 киловатта, так как она сможет обеспечить 24 литра прогретой воды.

Помимо того, желательно учесть и температуру воды, которую можете обеспечить конкретная модель. Для ее обозначения используют латинские буквы DT. К примеру, если в теплообменник вода уже будет поступать с температурой в 12 градусов, то в нем она нагреется до 24 . следовательно, ею можно будет пользоваться даже без предварительного разбавления.

Сегодня существуют такие модели, которые способны нагревать воду даже до 50 градусов. Их мощность, равно как и стоимость, на порядок выше обычных моделей. По этой причине если к системе одновременно подключено сразу несколько элементов сантехники, то колонку лучше приобретать более мощную, чтобы она смогла обеспечить их всех горячей водой одновременно.

Также, покупая газовую колонку, посмотрите, оборудована ли она датчиками безопасности. Они бывают следующих типов:

• перегревания;
• затухания горелки;
• горения;
• пониженного давления;
• температуры;
• внезапного прекращения водоснабжения.

И помните: газовые колонки разрешается устанавливать исключительно на кухне! Установка газовой колонки в ванной запрещается! Разве что она (ванная) соответствует всем существующим требованиям.

В качестве заключения

Итак, мы разобрали, что представляет собой газовая колонка, в чем ее особенности, какие неисправности могут возникнуть при эксплуатации и как их потом чинить. Отметим лишь, что подобные устройства – крайне экономичны, особенно в свете все возрастающих коммунальных тарифов. И последнее: не забывайте о том, что ежегодно должна проводиться профилактика работоспособности колонки.

Устройство современных газовых колонок

На данный момент в торговой сети можно приобрести бытовые водонагреватели двух типов:

1. Наиболее распространенный вариант — газовые колонки с открытой камерой сгорания (атмосферные). В них воздух для горения газа поступает из помещения естественным путем, проходя через проем внизу аппарата и смотровое окошко.
2. С закрытой камерой сгорания (иначе – турбированные или наддувные). Здесь воздух в зону горения нагнетается принудительно посредством вентилятора.

Водонагреватель на кухне в квартире (фото слева) и в котельной частного дома Сначала разберем устройство боле простых атмосферных колонок, состоящих из следующих основных элементов:

• металлический корпус;
• газовая горелка с запальником;
• ребристый теплообменник с кожухом и змеевиком из меди;
• автоматический газовый клапан с регулятором интенсивности горения;
• механический водяной узел с предохранительным клапаном;
• система розжига;
• диффузор с патрубком на конце для подключения дымохода;
• трубки для воды и газа, выходящие снизу и заканчивающиеся присоединительными штуцерами.

В диффузоре водонагревателя, где собираются продукты горения, установлен датчик тяги, соединенный проводами с газовым клапаном. Непосредственно в зону горения помещен датчик наличия пламени (ионизации), тоже связанный с этим клапаном. Ниже приведена схема, где подробно показано устройство атмосферной газовой колонки:

Сейчас вместо горящего фитиля все чаще используются запальные электроды, поджигающие газ электрическим разрядом

Теперь о том, как устроена турбированная версия водогрейной колонки с закрытой камерой сгорания. По конструкции она схожа с атмосферной, но имеет следующие отличия:

1. Вместо обычной горелки с ручным управлением устанавливается ступенчатая либо модуляционная, меняющая интенсивность пламени в автоматическом режиме.
2. Воздух для горения подает вентилятор, чья производительность регулируется контроллером (электронным блоком).
3. Система розжига – полностью автоматическая, действующая от электросети или гидрогенератора.
4. Устройством колонки предусмотрено поддержание нагрева воды на установленном уровне (например, до 60 °С). За этим следит отдельный датчик температуры, связанный с контроллером.

Схема турбированной газовой колонки изображена на рисунке:

В таких аппаратах все функции полностью автоматизированы, а желаемая температура воды выставляется на ЖК-дисплее

Общее строение бытовой колонки

Газовая колонка — это проточный водонагревательный прибор. Это означает, что вода проходит сквозь неё и нагревается по ходу. Но, прежде чем перейти к разбору того, как устроена бытовая газовая колонка для нагрева воды, напомним, что ее монтаж и замена связаны с централизованной системой подачи газа.

Поэтому нужно обязательно подать документы в газовую службу вашего региона вместе с соответствующим заявлением. О нормах и необходимых документах можете прочитать в других наших статьях, а сейчас перейдем к устройству.

Различные модели газовых колонок разнятся между собой, но общее строение бытовой газовой колонки выглядит примерно следующим образом:

• Газовая горелка.
• Запальник/система розжига.
• Вытяжка и соединение с дымоходом.
• Патрубок дымохода.
• Камера сгорания.
• Вентилятор (в некоторых моделях).
• Теплообменник.
• Патрубок для подачи газа.
• Водяной узел.
• Патрубки для подвода воды.
• Патрубок для вывода горячей воды.
• Передняя панель с контроллером.

Центральный элемент колонки — газовая горелка, в которой поддерживается горение газа, что способствует нагреву воды. Горелка установлена в корпусе, в нем собираются раскаленные продукты сгорания, назначение которых — греть воду.

Корпус сделан из металла и полностью покрывает переднюю часть и бока колонки

Важно, чтобы материал корпуса хорошо проводил тепло, ведь качество нагревания зависит от пропускания им тепла

Конструктивные составляющие газовой колонки, находящиеся внутри корпуса. Здесь изображено газовое оборудование закрытого типа

Сверху аппарата находится вытяжка и дымоход, через которые продукты сгорания покидают колонку и помещение. Их устройство зависит от того, открытого или закрытого типа колонка, что будет показано ниже.

Трубы змеевиком извиваются внутри корпуса, вода проходит по ним под естественным напором и согревается раскаленными газами. Вся эта система труб называется теплообменником. Снизу находятся два патрубка: справа – для приема холодной воды из трубопровода, с левой стороны вытекает горячая вода.

Между водонапорной сетью и газовой колонкой зачастую устанавливается фильтр, который регулирует жесткость воды. Без фильтра колонку может покрывать накипь при высокой температуре воды. При входе в колонку вода проходит через водяной узел, который служит своеобразной «связью» между потоком воды и потоком газа. Об этой связи мы поговорим чуть дальше.

Горящая газовая горелка с электрическим зажиганием и датчиком пламени. Датчики играют важную роль в функционировании оборудования. Об их функциях поговорим далее

С помощью ещё одной трубки, которая также находится снизу, колонка подключается к газовой магистрали.

Там же находится передняя панель с блоком управления. Она оснащена регуляторами для контроля траты газа и воды. В зависимости от модели, это могут быть как простые ручки, которые нужно крутить, так и жидкокристаллические дисплеи, где можно увидеть множество характеристик колонки, или даже характер её неисправности в случае, если колонка не работает.

Классификация

Газовые проточные водонагреватели входят в систему горячего водоснабжения жилого помещения. Устройство нагревает воду в потоке выделенным теплом от сгоревшего газа.

В зависимости от условий работы проточные газовые нагреватели подразделяются на виды.

По способу розжига устройство бывает автоматическим и с пьезорозжигом ручным. Первый вариант предполагает, что при открытии крана горелка включается автоматически (так же выключается). Огонь включается электронным розжигом. Присматривать за работой устройства не нужно. Пьезорозжиг ручной – это подключение при помощи кнопки. Такое устройство должно монтироваться в доступном месте.

Последующее разделение делается с учетом мощности устройства. К прибору низкой мощности относят 17-19 кВт колонки; со средним показателем мощности будет устройство 22-24 кВт; высокомощная колонка – это 28-30 кВт. Чем больше точек водопотребления и количество членов семьи, тем больше показатель мощности должен быть у газовой колонки.

Постоянство температурного режима воды в кране зависит от типа горелки устройства. Разделяют горелку с постоянной мощностью, когда при разной подаче воды горелка работает с одной мощностью. Тогда в зависимости от напора будет меняться и температура жидкости в кране. Горелка модуляционного типа подстраивается под давление воды в водопроводе. Поэтому температура будет одинаковая независимо от напора жидкости.

Устройство разделяется на конструкцию с дымоотведением естественным путем. Когда отвод газов происходит с тягой. Второй тип колонки – турбированные конструкции (бездымоходная модель). Продукты сгорания вытягиваются принудительно при помощи вентилятора, встроенного в конструкцию колонки. Он начинает работать с первых секунд розжига горелки.

Внутренние детали колонки, их назначение

Перед тем, как заглянуть вовнутрь колонки, следует уточнить, что современные газовые проточные модели бывают 2 видов:

1. С камерой сгорания открытого типа. Воздух необходимый для горения газа будет поступать через смотровое окошко или снизу конструкции без принуждения, естественным путем из комнаты.
2. С закрытым типом камеры сгорания. Их называют: турбированные. Необходимый воздух попадает в зону горения принудительным путем, при помощи вентилятора.

Это разделение важно знать, поскольку колонки конструктивно отличаются между собой. Установка прибора осуществляется на стену. К нему подсоединяют водяные и газовые патрубки

К нему подсоединяют водяные и газовые патрубки

К нему подсоединяют водяные и газовые патрубки

Установка прибора осуществляется на стену. К нему подсоединяют водяные и газовые патрубки.

Простая атмосферная водонагревательная колонка состоит из узлов и деталей:

• корпус из легкого металла;
• с запальником газовая горелка;
• теплообменник ребристого вида с кожухом и медным змеевиком;
• автоматический датчик регулировки интенсивности горения;
• предохранительный клапан устанавливается на механический водяной узел;
• система розжига;
• подсоединение дымохода осуществляется через патрубок, который расположен на диффузоре.
• в диффузоре скапливаются продукты горения. Внутри его имеется датчик тяги. От него отходят провода к газовому клапану;
• с газовым клапаном так же связан датчик наличия пламени. Он расположен в зоне горения;
• подача воды и газа осуществляется через нижние трубки. Они заканчиваются штуцерами для присоединения.

На фото атмосферный водонагреватель газовый расписан на детали.

Современные колонки поджигаются электродами, которые способны поджечь газ электроразрядом.

Газовая колонка без дымохода (тарированная) отличается от атмосферной, хотя между собой они близки по конструкции:

• Турбированная колонка имеет модуляционную модель горелки. Интенсивность горения меняется автоматически. На атмосферной – горелка с ручным управлением.
• Для горения пламени подача воздуха осуществляется вентилятором. Его работу контролирует электронный блок.
• Розжиг осуществляется автоматически. Система срабатывает от электросети.
• Немаловажную роль выполняет датчик контроля температуры воды, который связан с контроллером. Он удерживает нагрев воды на определенном уровне, например на 60 градусов.

На фото изображен турбированный водонагреватель газовый, у которой все функции автоматизированы. Заданная температура отражается на ЖК-дисплее.

Колонка в ванной: зачем она нужна

Для людей, которым не подведено центральное водоснабжение горячей водой, ванная с газовой колонкой – единственный выход. Эта проблема встречается не только в частных домах, но и многоквартирных строениях старого типа. Но если раньше устройство было взрывоопасным, то сегодня доступны самые современные модели, полностью исключающие возникновение аварийной ситуации.

Многие хозяева специально покупают колонку (котел) для установки в ванную или кухню. Особенно это актуально для семей, где есть маленькие дети: в период отключения горячей воды колонка нагревает нужное количество кипятка, а значит, вы сможете принять ванну, и выкупать малышей не бегая с кипятильниками, кастрюлями и прочей посудой.
