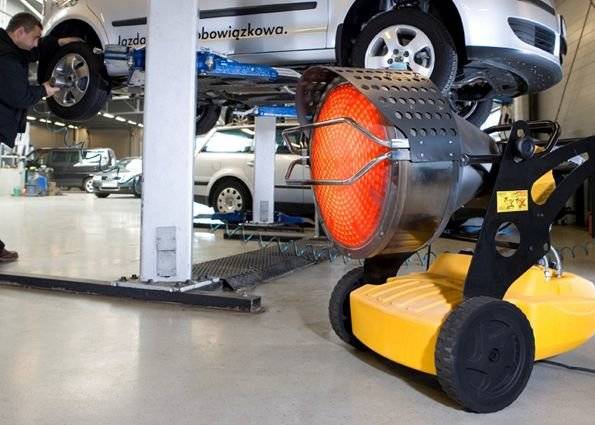

Принцип действия и виды тепловых пушек на отработанном масле

Как сварить простую печь

Нет смысла пояснять, как сделать стандартную и самую распространенную конструкцию, изображенную ниже на сборочном чертеже. Во-первых, схема очень понятная, а во-вторых, в информации подобного рода нет недостатка.

Перейдем к более сложному варианту обогревателя с дожигателем, согнутым под 90° (угол поворота можно делать и больше, но не острее). Цель мероприятия проста — организовать отбор тепла у раскаленных дымовых газов, а не сразу выбрасывать их на улицу. Второе отличие — выдвижной ящик с маслом вместо традиционной закрытой емкости, которую неудобно чистить. Конструкция печи с размерами показана на чертеже.

Размеры агрегата произвольные и могут меняться при подборе труб другого сечения

Пошаговая инструкция сборки печи для сжигания отработки выглядит так:

Нарежьте заготовки для корпуса, выдвижного ящика и дожигателя. Для последнего трубы нужно резать под углом 45°.
В профиле меньшего сечения выпилите болгаркой одну стенку, а по бокам приварите заглушки, чтобы получилась открытая емкость. К передней части, выступающей за борта ящика, приделайте ручку.
Сварите конструкцию, как показано на чертеже, просверлите воздушное отверстие сверху топливной камеры и выполните перфорацию вашей изогнутой трубы. Отопитель готов.

Здесь мастер для лучшей теплоотдачи приделал конвекционные ребра из стальной полосы 40 мм

Несколько слов о том, как подобрать количество и диаметр отверстий дожигателя. В нашем примере его сечение составляет 80 х 80 = 6400 мм², для расчета нужно взять половину — 3200 мм². Если применить сверло 8 мм, то площадь каждого отверстия составит 50 мм². Делим 3200 на 50 и получаем 64 шт., которые надо просверлить в процессе сборки, при настройке их число вырастет.

Один из простых способов отбора тепла — подключение печки к горизонтальной трубе длиной 3-4 м, идущей под уклоном вдоль стены помещения. Проследите, чтобы над ней и отопителем не стояли деревянные полки или канистры с горючим. Стены около печки лучше оградить листовым железом.

Теперь остается выполнить розжиг, прогрев и настройку печи. Ваша задача — добиться минимальных выбросов черного дыма на улицу, свидетельствующих о недостатке воздуха для горения. Нужно сверлить по 3-5 дополнительных отверстий в дожигателе и снова проверять работу агрегата, пока выброс не станет максимально прозрачным.

Общие принципы работы печи для гаража или дачи на отработке

Суть процесса проста: поскольку само по себе масло не столько горит, сколько чадит, его нужно нагреть до температуры кипения и поджечь выделяющиеся пары. Соответственно, нужна емкость для подогрева масла, точки подачи воздуха и камера дожигания. Ну и, разумеется, дымоход.

На схеме ниже показан принцип устройства самой простой печи с квадратным топливным баком.

Итак:

в топливный бак, он же топка, заливают отработку примерно на ½…2/3 объема. Больше нельзя – либо в процессе закипания масло выплеснется, либо просто не образуется достаточного количества горючих паров;
после того, как топливо немного отстоится в баке и даст определенное количество испарений, поджигают содержимое. Это делают с помощью «факела» — горящей лучины, ветоши (лучше тоже промасленной), бумаги. Далее отверстие для заливки закрывают и не открывают больше до момента догорания топлива;
при нагреве масло начинает выдавать все больше и больше паров, они поднимаются в зону дожига, смешиваясь по пути с вторичным воздухом. Поскольку нагретые пары гораздо выше по температуре, чем окружающий трубу воздух, кислород втягивается в отверстия очень активно, способствуя повышению температуры горения. Тягу можно регулировать с помощью заслонок, тем самым увеличивая или уменьшая интенсивность горения паров;
нагрев окружающего помещения происходит благодаря теплообмену между раскаленной камерой топки, трубы, камеры дожига и воздухом. Чтобы устройство дольше отдавало тепло, ставят заслонку между камерой дожига и дымоходом, уменьшая скорость удаления нагретых и горящих паров.

Для равномерности процесса камеру дожига и топку делают примерно одинакового размера (объема).

Если печь выполнена правильно, пламя имеет бело-голубой цвет. Соответственно, температура горения составляет 1000 градусов Цельсия и выше. Если пламя имеет золотисто-оранжевые, красноватые тона, температура горения явно недостаточна – слабая тяга, малый нагрев отработки, проблемы конструкции в целом. При бело-голубом пламени образующаяся в процессе горения сажа частично сгорает, не доходя до дымохода, что заметно уменьшает необходимую частоту чистки дымовых каналов.

Вне зависимости от того, насколько правильно сконструирована и выполнена конструкция, сажа и копоть в ней будут образовываться обязательно, а на дне емкости для топлива будет скапливаться негорючий осадок. Поэтому необходимо делать печь по максимуму разборной – это заметно облегчит ее чистку.

Особенности устройства дымохода

Длина дымохода в данных печах принимается не менее 4 м. Это необходимо и для создания должной тяги, и для качественного удаления отходов горения

Важно также устройство качественной вентиляции в отапливаемом помещении, поскольку часть продуктов сгорания так или иначе оказываются не в дымоходе, а внутри комнаты

Диаметр дымовой трубы принимается не менее 100 мм, причем наличие колен, поворотов, сложной формы крайне нежелательно – чистка дымохода необходима гораздо чаще, чем у обычных печей, поскольку топливо дает большое количество сажи.

Оптимальный вариант установки буржуйки – строго под лазом в крыше, через который будет выведена дымовая труба. В этом случае вертикальное положение дымохода обеспечит стабильную тягу и легкую прочистку. Наружную часть трубы обязательно утепляют. Если этого не сделать, на внутренних стенках будет осаживаться конденсат, смешанный с недогоревшей сажей, быстро сужая проход для дыма.

Конструкция тепловых пушек

Агрегат представляет собой цилиндрическое основание, которое фиксируется на оси с колёсами и подставкой. Угол наклона трубы выставляется с помощью регулятора, что даёт возможность направлять тёплый поток в нужную зону.

Корпус из высококачественного металла оснащён решётками, через которые идёт забор воздуха из помещения. Расположенный внутри элемент нагрева доводит воздушные массы до установленной температуры, а система вентиляторов выталкивает их наружу. Таким образом, происходит циркуляция воздуха с его преобразованием через цилиндрическую часть тепловой пушки.

Принцип работы механизма напоминает функционирование вентилятора с той лишь разницей, что параллельно подключены нагревательные элементы, выдающие нагретый поток.

Принцип работы газовой тепловой пушки

Строение тепловой пушки очень схоже с простым обогревателем. Она состоит их нагревательного элемента, вентиляционных лопастей и корпуса. Важная деталь устройства – вентилятор. Он должен быть очень мощным, чтобы отопить все помещение в короткий срок.

Холодный воздух поступает в пушку благодаря работе вентилятора и поступает на нагревательный элемент. Из устройства подается уже нагретый воздушный поток.

Характеристики устройств

Одно из главных достоинств большинства тепловых пушек – мобильность. Их можно брать с собой в мастерскую или гараж. Средний вес установок – 3-7 кг.

Чаще всего газовые установки имеют цилиндрическую форму и крепеж. Корпус устройства можно направлять под нужным углом, обогревая тем самым определенные области помещения.

В качестве топлива для пушек используется пропан, природный газ или бутан. Газ подается сквозь щели горелки на камеру сгорания. Она имеет функцию пьезоподжига, что делает эксплуатацию устройства безопасной.

Но пушка потребляет немного энергии (от 10 до 200 Вт).

Преимущество газовых пушек в том, что они обладают большой мощностью при малом потреблении топлива. Однако они имеют весомый недостаток – высокий уровень опасности. В процессе обогрева в помещении выгорает кислород. Это негативно сказывается на состоянии людей.

Поэтому пушки с газовым топливом нельзя использовать в помещениях с неисправной вентиляцией. Из-за этой особенности устройства не рекомендуется устанавливать в жилых комнатах.

Они оптимальны для крупных помещений технического назначения, таких как склады, стройплощадки или большие гаражи.

Виды тепловых пушек

Все пушки состоят из корпуса, нагревателя и вентилятора. Отличается лишь материалы самого устройства и тип питания. Корпус агрегата имеет специальные отверстия для поступления холодного воздуха. Бывают как прямоугольные, так и цилиндрические пушки. Мощные устройства с большим весом оснащаются стойкой (станиной) и колесиками для более удобной транспортировки и передвижения.

Нагревательным элементом устройства выступает ТЭН, спираль или камера сгорания. Благодаря им и происходит отопление помещения. Питание нагревателя происходит за счет разных видов энергоносителей, в зависимости от их типа пушки бывают:

газовыми;
электрическими;
дизельными;
твердотопливными.

Также существуют эффективные инфракрасные установки, но они потребляют много энергии.

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
длина горелки должна быть больше значения ее диаметра;
оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

чертеж;
сварочный аппарат и электроды;
болгарка, отрезные круги для металла, напильник, наждачная бумага;
стальные уголки или арматура;
набор сверл и дрель;
стальные листы толщиной 4 и 6 мм;
трубы для дымохода и горелки;
молоток;
рулетка и уровень.

Подготовка и сборка печи (чертеж)

Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
Производим сборку верхнего резервуара (привариваем стенки к донышку).
Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
Проверяем размеры деталей. Монтируем уплотнительное кольцо.
Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.

Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
В верхнем баке устанавливаем перегородку.
Привариваем патрубок, который будем подключать к дымоходу.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
Капельная печь на отработанном масле с закрытым дожигателем;
Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
Топливоподача и мощность агрегата поддается регулировке.
Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Правила чистки отопительного прибора

В ходе эксплуатации в поддоне, дымоходе и горелке будет неизбежно скапливаться нагар. Очевидно, что к чистке печи можно приступать только тогда, когда она полностью остынет.

Алгоритм действий в данном случае должен быть примерно следующим.

Нужно взять несколько горстей мелкого щебня или просеянного песка и по очереди закидывать в выход дымохода с наружной стороны.
Через верхнюю камеру щебень/песок убирается из трубы вместе с сажей.
Гарь смахивается прутком в поддон со стенок горелки.
В конце извлекается сам поддон, отходы вытрушиваются.

Надеемся, что статья оказалась полезной для вас, и вы сможете без особых проблем соорудить печь на отработанном масле своими руками. Удачи в работе и теплых зим!

Принцип действия

Если просто взять и поджечь отработку, оно тут же начнет чадить. Поэтому топливо следует нагреть до определенной температуры, при которой оно начнет испаряться. То есть сгорать должны только летучие вещества, выделяемые из масла.

Для этого в конструкции печи на отработке (см. видео ниже) необходимо предусмотреть не одну, а две камеры. В первую, нижнюю, через небольшое отверстие будет заливаться топливо. Для розжига в это же отверстие бросают подожженную ветошь или бумагу.

Чертеж простейшей печи

После закипания топлива (не горения, а лишь закипания) образующиеся летучие вещества попадают через трубу в камеру вторую. Одновременно при переходе через нее газы будут насыщаться кислородом, способствующем горению. Для этих целей в трубе предусматривается перфорация. Воспламеняться газы начинают уже в трубе, а догорают во второй камере. Причем подача должна осуществляться небольшими дозами.

Чтобы горячий воздух задерживался в трубе дольше, а не улетал в дымоход, в верхней камере делают перегородку. Для обеспечения подачи воздуха в первой камере необходимо сделать заслонку. После закипания масла ее перекрывают. Заслонку можно установить на отверстии для заливки топлива.

Для подобных печей требуется дымоход значительной длины – от 4 м. В отапливаемом помещении для удаления отходов сгорания необходимо будет предусмотреть и надежную вентиляцию.

Благодаря подобной конструкции дыма и копоти при сжигания отработки не образуется. При правильно проведенных расчетах при сгорании газов появляется лишь голубовато-белое пламя. Расход горючего в подобных конструкциях составляет около 1-2 л/час.

Печи на отработке требуют частой очистки. Поэтому ее следует сделать разборной, а емкость для заливки топлива в нижней камере выдвижной.

Коптильня холодного копчения: устройство, чертежи для изготовления своими руками из кирпича и дерева | Фото & Видео

Выводы и рекомендации по отбору тепла

Самый важный вывод заключается в том, что если вы одновременно являетесь сварщиком и слесарем, то вы без особого труда решите проблему строительства масляной печи. Единственное, с чем вам придется столкнуться, — это установка и организация капельницы.

Как вы уже выяснили, недостаточно просто эксплуатировать печь на дизельном топливе и масле, нужно еще и правильно отводить его от максимального жара, чтобы он не улетал в дымоход неэффективно. Используются следующие методы:

Как уже говорилось выше, можно проложить дымоход под уклоном по всей длине помещения, а потом вывести его на улицу вертикально.
Устроить обдув корпуса бытовым вентилятором.
Обварить тело буржуйки дополнительными теплосъемными ребрами.
Изготовить и поставить на дымоход экономайзер (в народе его называют регистром и бойлером) — теплообменник самоварного типа. Такие применяются в твердотопливных котлах и состоят из нескольких дымогарных труб, омываемых снаружи водой.

Один важный момент. По понятным причинам не рекомендуется выдувать корпус чудо-плиты. Водяной контур, установленный в дымоходе, должен быть подключен к системе отопления с принудительной циркуляцией и открытым расширительным баком во избежание закипания. При периодическом обжиге трубы должны быть заполнены антифризом.

Последний способ отвода тепла — это занятие для опытных мастеров. Переделайте простую кастрюлю в масляный котел — поместите внутрь корпуса водяную рубашку толщиной 3-4 см, а снаружи утеплите, как описано в последнем видео:
