Ещё несколько частых поломок
Выше были перечислены наиболее частые поломки водонагревателей, которые приводят к протеканию жидкости. Но бывают и другие неисправности, встречающиеся не так часто.
Капает вода с предохранительного клапана
Предохранительный клапан защищает устройство нагрева жидкости от чрезмерного её количества, которое может нанести серьёзный вред бойлеру. Вместе с жидкостью, повышается и давление в баке, соответственно, может произойти повреждение корпуса.
Устройство предохранительного или обратного клапана простое: корпус, выполненный из латуни, запорные механизмы и несколько пружин определённой жёсткости. После превышения давления на основной механизм, он открывается, выпускает жидкость, после чего возвращается в своё исходное положение.
При появлении мелких капель, стекающих с корпуса предохранительного клапана, следует сразу обратить внимание на резиновый уплотнитель. Он может прийти в негодность и стать причиной течи. После замены такого уплотнителя, капли воды прекращаются
После замены такого уплотнителя, капли воды прекращаются.
Если течёт сам предохранительный или обратный клапан для водонагревателя, то это означает только повреждение корпуса. Даже микротрещина, не видимая глазу, может привести к таким последствиям. Следует произвести тщательный осмотр запорного элемента, и если течь идёт именно из корпуса, то предохранительный клапан следует заменить полностью.
Бойлер протекает, когда открыта подача воды
Встречается такая поломка, когда при открытом кране горячей воды, водонагреватель начинает протекать. Причиной подобной ситуации становится давление, которое постепенно снижается, при уходе из бака нагретой жидкости. Чаще всего такая течь происходит из резиновых или силиконовых уплотнителей.
При нагретой жидкости не только давление влияет на уплотнитель, но и температуру. Ка известно, с увеличением температуры, также расширяются и резиновые прокладки. Пока в баке находится горячая вода, уплотнитель её сдерживает и начинается пропускать сразу после остывания.
Чтобы устранить неисправность, следует спустить половину воды из бойлера, определить, где именно течёт жидкость, и заменить в этом месте прокладку.
Типы баков
- открытые;
- закрытые.
Открытый
Устанавливается в системах с естественной циркуляцией теплоносителя. Он монтируется в самой верхней точке и представляет собой открытую или полуоткрытую ёмкость круглой или прямоугольной формы.
На определённом уровне в него вставляется трубка для слива излишков теплоносителя. Открытый резервуар обязательно утепляют, чтобы теплоноситель не остывал.
Фото 1. Расширительный бак открытого типа, подходит для отопительных систем с естественной циркуляцией.
Достоинства:
- простота и неприхотливость обслуживания;
- отсутствие дополнительных элементов;
- простота управления.
Недостатки:
- открытость и контакт с атмосферой, вследствие чего возможна коррозия самого устройства;
- из-за открытости наблюдается большое испарение теплоносителя, что приводит к необходимости постоянного контроля за уровнем жидкости;
- установка в верхней точке основного стояка доставляет неудобства при добавлении жидкости в систему.
Закрытый
Резервуар закрытого типа устанавливается в системах отопления с принудительной циркуляцией теплоносителя. Он представляет собой герметичную ёмкость с установленным краном Маевского для стравливания лишнего воздуха. Для контроля за давлением внутри бака его снабжают барометром. Такой резервуар устанавливается в любом месте помещения.
Фото 2. Расширительный бачок закрытого типа обычно монтируется в отопительных системах с принудительной циркуляцией.
Достоинства:
- полная герметичность системы;
- отсутствие контакта с воздухом, что исключает коррозию труб и радиаторов;
- простота монтажа;
- экономичность.
Недостатки:
- необходимость устанавливать дополнительное оборудование для контроля за давлением внутри ёмкости;
- риск повреждения устройства вследствие скачков давления.
Мембранный
Резервуары мембранного типа — отдельный вид закрытых баков. Они представляют собой герметичную ёмкость с эластичной мембраной внутри.
Мембрана служит для регулировки давления жидкости в системе. Она разделяет резервуар на две части. Одна часть заполнена инертным газом, а другая предназначена для приёма излишков теплоносителя.
При попадании жидкости в одну часть, давление на мембрану усиливается, вследствие чего она сдвигается в ту сторону, где находится воздух. При остывании теплоносителя происходит обратный процесс. Давление со стороны жидкости уменьшается, а сжатый воздух выталкивает мембрану назад.
Мембранные ёмкости могут иметь сменную и несменную мембрану. Во втором случае при поломке придётся заменять расширительный бак полностью, поэтому большей популярностью пользуются ёмкости первого типа.
Достоинства:
- отсутствие контакта с воздухом и, как следствие, предотвращение коррозии металла;
- установка в любом удобном месте внутри помещения;
- отсутствие необходимости теплоизоляции;
- простота монтажа;
- надёжность;
- экономичность, т. к. теплоноситель не испаряется из труб и радиаторов и не охлаждается.
Недостатки:
- невозможность изготовить своими руками без специальных материалов и инструментов;
- периодическая проверка давления инертного газа;
- при поломке конструкции в отдельных случаях придётся заменять резервуар полностью.
Справка! Мембранные баки устанавливаются в системах отопления закрытого типа, использующих насос. Такие системы зависят от наличия электроэнергии.
Критерии выбора
Предохранительный клапан в системе отопления выполняет ответственную функцию – предотвращает вскипание котла и снижает давление, поднявшееся до предельных значений.
Рекомендуется выбрать пружинное устройство, при этом важно обратить внимание на следующие моменты:
- диапазон значений, при которых клапан способен сработать (подбирается в соответствии с параметрами отопительной системы);
- разновидность клапана – открытый или закрытый (в первом случае сброс теплоносителя выполняется в атмосферу, во втором – в обратный трубопровод);
- высоту подъема тарелки (выбирается исходя из пропускной способности).
Подбор устройства для сброса давления основывается на технических характеристиках отопительной системы — тепловой мощности котельного агрегата и максимальном давлении среды в трубопроводе.
Механизм
Аварийный клапан сброса должен срабатывать своевременно, что зависит от характеристик его механизма, ключевыми элементами которого являются шток, пружина и тарелка.
Основная характеристика клапана – это процентная разница между показателями давления в трубопроводе в момент начала перемещения штока и показателями давления при полностью открытом проходе для сброса излишков теплоносителя. Данный параметр также зависит от номинального давления в системе отопления. Скорость срабатывания устройства зависит от рабочего давления в системе – чем оно выше, тем быстрее клапан должен открыться.
Важно, чтобы механизм регулировки не контактировал с теплоносителем. Витки пружины не должны касаться друг друга
При длительном простое клапана пружина может «залипнуть» — в этом случае устройство вовремя не сможет сработать. Специальный шток для оттягивания пружины вручную дает возможность время от времени проверять работоспособность клапана. Сбросный клапан также обеспечивается защитой от промерзания.
Подвод трубопровода
Чтобы гидравлическое сопротивление не сказывалось на работе предохранительного устройства, диаметр клапана должен соответствовать диаметру подводящего патрубка или иметь большие размеры.
Материал изготовления
Для изготовления корпуса обычно применяется латунь, поскольку данный материал отличается низким температурным расширением, устойчивостью к коррозии, прочностью и доступной ценой.
Регулирующий блок выполняется из термостойкого пластика, который не меняет свою геометрию и сохраняет необходимую жесткость даже под воздействием доведенного до кипения теплоносителя.
Принцип действия
Большинству рядовых пользователей, сталкивающихся с закрытыми системами водяного отопления, знаком только один вид предохранительной арматуры – простой пружинный клапан с фиксированной настройкой, изображенный на фото. Причина понятна – указанные элементы устанавливаются повсеместно на любые котлы, поскольку входят в состав группы безопасности вместе с манометром и воздухоотводчиком.
Давайте разберемся, как работает обычный аварийный клапан, показанный выше на схеме:
- В нормальных условиях мембрана, прикрепленная к штоку и подпираемая пружиной, плотно сидит в седле и герметично перекрывает проход.
- Если происходит перегрев теплоносителя, он расширяется и создает в закрытой системе избыточное давление, частично компенсируемое расширительным баком.
- Когда величина подпора воды достигает порога срабатывания клапана (обычно – 3 Бар), пружина под ее воздействием сжимается и мембрана открывает проход. Автоматический сброс закипающего теплоносителя производится до тех пор, пока пружине не хватит силы снова закрыть проходное сечение.
- При возникновении аварийной ситуации хозяин дома может сам выполнить сброс избыточного давления, повернув рукоятку в верхней части изделия.
Несколько слов о том, где ставится сбросной клапан вместе с группой безопасности в закрытой системе отопления. Его место – на участке подающей магистрали в непосредственной близости от котла (рекомендуется не далее 0.5 м).
Наглухо соединять патрубок изделия с канализацией не стоит – мокрые пятна либо лужицы укажут на срабатывание клапана и проблемы в отопительной сети. Например, вышел из строя расширительный бак или дал сбой циркуляционный насос при работе с твердотопливным котлом (возможно, отключали электричество). Нередко устройство начинает подтекать из-за попадания мусора между седлом и тарелкой. Больше о его работе рассказывается в видеосюжете:
Уточняющая информация. Сбросные пружинные клапаны мастера и монтажники называют подрывными, потому что напор теплоносителя сжимает пружину и вызывает подрыв мембраны. Не путайте их со взрывными элементами, устанавливаемыми на дымоходы промышленных котельных, сжигающих природный газ.
Назначение и принцип работы трехходовых предохранительных клапанов несколько отличается от других вариантов и вот ключевые их отличия:
применение допустимо в низкотемпературных системах отопления для охлаждения носителя;
- есть возможность регулировать изделие вручную или с помощью электропривода;
- наличие одного входного и двух выходных отверстий;
- для регулировки потока есть специальная заслонка в виде шара или штока, который направляет его в нужное отверстие.
Такие клапаны чаще всего применяются в системах отопления, которые включают в себя «теплые полы». Таким способом вода для обогрева полов будет гораздо прохладнее, чем вода в радиаторе.
Для изготовления трехходовых предохранительных клапанов применяют:
- сталь;
- латунь;
- чугун.
Латунные конструкции наиболее распространены при установке домашних систем отопления, а стальные и чугунные больше характерны для более крупных установок промышленного назначения.
Также стоит обратить внимание да взрывной предохранительный клапан, который способен предотвратить взрыв горючих газов или угольной пыли. Они сделаны таким способом, что если вещество взрывается, то повреждается лишь мембрана конструкции, а трубопровод остается невредимым
Изделие такого типа работает в автоматическом режиме. В зависимости от давления, их различают несколько их видов:
- с давлением до 2 кПа;
- до 40 кПа;
- 150 кПа включительно.
1 Общие сведения
Системы отопления наполняются водой с температурой около 16 градусов. Перемещаясь по замкнутому кругу, тепловой носитель нагревается, расширяясь в объеме. При этом значительно увеличивается давление, которое оказывает разрушительное воздействие на внутреннюю поверхность трубопровода и находящиеся в системе приборы.
Увеличение допустимой нормы, как правило, больше 3,65 бар, может привести к следующим последствиям:
- повреждение либо разрыв соединительных участков, сделанных из полимеров;
- протечка в месте соединения труб;
- замыкание электрического оборудования;
- взрыв котла.
Самый высокий риск относится к твердотопливным котельным устройствам, в которых сложно отрегулировать мощность тепловой отдачи. Мощность газовых и электрических котлов можно быстро откорректировать от стартовых показателей в меньшую сторону. Зачастую в этом оборудовании находится группа безопасности, которая отключает рабочие элементы во время значительного увеличения температуры.
Интенсивность горения в твердотопливном котле можно откорректировать при помощи закрытия либо открытия заслонки. Причем сила отдачи тепловой энергии изменяется не сразу, а со временем. Из-за инерционности теплового генератора горячая жидкость может сильно нагреваться.
Если уголь в топке сгорания хорошо нагревается, доведя жидкость до требуемого температурного режима, то доступ кислорода закрывают, и активное пламя затухает.
Именно в этих случаях в работу включается аварийный клапан сброса давления в системе отопления. Во время достижения критичного показателя он открывает заслонку, освобождая выход для пара. После нормализации показателей клапан закрывается и заново переходит в режим ожидания.
Устройство предохранительного клапана для котла обязательно не только для твердотопливного отопительного агрегата, но и для парового оборудования. Большинство отопительных котлов на сегодняшний день комплектуются этим прибором еще на стадии изготовления.
Монтаж клапана в систему отопления
Предохранительный кран ставят сразу за выходным патрубком котла (достаточно отступить 20-30 см). Требуется манометр для визуального контроля, отслеживания состояния системы.
Между клапаном и основным источником тепла запрещено размещать запорные краны, задвижки или перекрывающие приборы.
Где располагается клапан
Чтобы излишки воды удалялись через выпускной патрубок, устанавливают специальную сливную трубку, соединяемую с канализацией или обратной линией трубопровода.
Если смонтирована гравитационная система закрытого типа, то предохранитель ставят в наивысшей точке.
Назначение предохранительного клапана
В отличие от систем отопления с открытым расширительным баком, где перепады давления приводят к увеличению объема теплоносителя в емкости или, в аварийных ситуациях, испарению воды в окружающую среду, в замкнутом контуре все процессы происходят внутри котла и трубопровода. Для удаления из закрытой системы излишков расширившегося рабочего тела используют автоматические клапаны, настроенные на его физические параметры, точнее, давление.
При эксплуатации наибольшую величину давления и температуры теплоноситель имеет на выходе котла, к тому же нагревательное оборудование является самым дорогостоящим в системе — из-за этих факторов предохранительный клапан сбросной системы отопления устанавливают рядом с котлом и он предназначен для его защиты.
Как работает предохраняющий клапан
Где ставить обратный клапан
Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

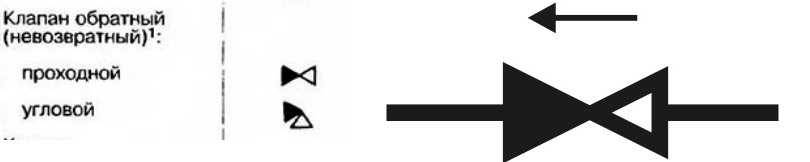

Графическое обозначение обратного клапана на схемах
В общем-то, четкого указания, где именно надо ставить обратный клапан, нет
Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно
А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.
Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика
Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.
На скважине или в колодце с погружным насосом
Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.
Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования
Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.
Место установки обратного клапана в системе водоснабжения с погружным насосом
Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.
С насосной станцией
Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.
Для насосной станции лучше обратный клапан с фильтром
Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.
Обратный клапан с фильтром для установки с насосной станцией
Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.
Назначение
Предохранительный клапан предназначен для защиты системы отопления от негативных последствий, которые могут произойти в той ситуации, когда теплоноситель перегреется.
Перепады давления — типичное явление для котлов и возникают по ряду причин:
- количество теплоносителя заходит за пределы нормы, и, в конечном итоге, автоматика дает сбой;
- резкое увеличение температуры.
Если не будет установлен предохранительный клапан в системе отопления, то последствия перегрева будут неприятными:
- в тех участках, где элементы трубопровода соединены, могут образоваться протечки;
- могут возникнуть дефекты на фитингах и трубах, изготовленных из полимера;
- также может взорваться водяная рубашка котла, что чревато коротким замыканием электрического оборудования в котельной.
Перепускной
Регулирующие термоклапаны для отопления помогают удерживать температуру в заданных пределах, не допуская перегрева помещения, сужая либо перекрывая поток теплоносителя, ведущий в радиаторы. Такой принцип может привести к ряду проблем.
Например, если схема отопления в доме предусматривает несколько помещений с радиаторами, а поток теплоносителя перекрыт, то его циркуляция останавливается, что может привести либо к неравномерному прогреву разных помещений, либо к повреждению насоса принудительной циркуляции. Для решения таких проблем используется перепускной клапан.
Перепускной клапан выполняет задачу сохранения равномерного тока теплоносителя. Для этого при повышении давления в трубах он перенаправляет его избыток в обратный контур. Теплоноситель не удаляется из системы обогрева. Перепускной предохранитель способен работать в постоянном режиме, а не так, как обратный, выполняющий сброс давления только на пиках повышения объема теплоносителя.
Таким образом установка предохранительного клапана для системы отопления закрытого типа крайне важна. Выбор подходящего устройства зависит от функций, которые будут на него возлагаться.
Почему может подтекать клапан
Клапан сброса давления в отопительной системе может подтекать по разным причинам. В некоторых ситуациях это допустимый естественный процесс, в других случаях протечка говорит о неисправности прибора.
Подтекание клапана защиты может быть вызвано следующими причинами:
- Повреждением герметичного резинового стакана, диска в результате многократного использования. Если при ремонте деталь на замену не удастся обнаружить в продаже или она не входит в комплектацию, придется менять прибор полностью.
- В пружинных видах открывание бокового спускного патрубка происходит постепенно, при пограничных значениях давления или кратковременных скачках клапан может частично срабатывать и капать, что не говорит о его неисправности.
- Подтекание могут вызвать неправильная настройка или неисправности расширительного бака — повреждение его мембраны, выход воздуха через разгерметизированный корпус или испорченный ниппель. В этом случае возможны резкие скачки давления в результате гидроударов, вызывающие периодическое кратковременное вытекание теплоносителя через предохранительный клапан.
- Причина подтекания некоторых регулируемых клапанов – просачивание жидкости по штоку через верх во время срабатывания.
- Если на отводном патрубке создается противодавление выше порога срабатывания прибора, также происходит протечка.
Внешний вид, стоимость некоторых марок спускных клапанов
Предохранительный клапан паровых котлов призван защищать их от превышения давления в системе, вызванного разными факторами, и является обязательным элементом при эксплуатации данного вида оборудования. В продаже имеется широкий ряд предохранительных устройств от китайских, отечественных и европейских производителей, отличающихся относительно невысокой стоимостью. При покупке рациональные выбрать защитную группу из нескольких приборов, куда дополнительно входят манометр и воздушный спускной клапан.
Предохранительный клапан в системе отопления: подбор
Диаметр входящего патрубка клапана должен быть равен или быть больше диаметра патрубка, полученного при расчете. Помимо соответствия диаметра патрубка, необходимо проверять предохранительный прибор на сброс рассчитанного прироста объема теплоносителя при возникновении аварийной ситуации
Важно также принять во внимание тот факт, что чем больше разница давлений между значениями в линии сброса и при открытии клапана, тем большее количество жидкости выйдет через предохранительное оборудование
Подбирая данное устройство, также следует помнить, что его полное открытие достигается при превышении давления в отопительной системе над значением при срабатывании на 10%, а полное закрытие — во время снижения давления ниже параметра срабатывания на 20%. Исходя из этого, желательно выбирать оборудование с давлением срабатывания выше примерно на 20-30% фактического давления системы.
Правила и стандарты
Применение предохранительной арматуры регулируется национальными и отраслевыми стандартами, правилами эксплуатации и техническими указаниями.
Для сосудов, работающих под давление, применяют следующие регламентирующие документы:
- (ПБ 03-576-03). Правила безопасности для сосудов и установок давления.
- «Boiler & Pressure Vessel Code» Американский стандарт.
- ГОСТ 24570-81 Национальный стандарт по предохранительным клапанам.
Системы, защищаемые аварийной арматурой, в случае их нештатной работы или аварии, представляют собой значительную угрозу производственной и общественной безопасности. Поэтому их проектирование, комплектация, монтаж, эксплуатация курируются уполномоченными органами, следящими за соблюдением требований правил и стандартов на всех этапах жизненного цикла оборудования. В РФ это поручено Ростехнадзору.
Принцип работы
Снаружи на затвор клапана действует механизм прижима, стремясь удерживать его в закрытом положении, а изнутри – давление среды. Пока сила давления имеет меньшее значение, чем сила прижимного механизма, клапан остается закрытым. Если же давление превышает допустимое значение, оно преодолевает сопротивление механизма прижима и открывает затвор.
При этом некоторый объем находящегося в сосуде вещества вытекает наружу, вследствие чего давление в сосуде стабилизируется и клапан снова закрывается.
В пружинных клапанах роль прижимного механизма играет пружина. В рычажно-грузовых затвор удерживается весом груза, многократно усиленного посредством рычага.
Разновидности устройств и принцип действия
В конструкцию спускного клапана входят два обязательных компонента: запорная деталь, состоящая из седла и затвора, и задатчик силового воздействия. Различают несколько видов оборудования, имеющих свои особенности. Они классифицируются по определенным признакам.
По способу прижима
При обогреве частного дома, квартиры или промышленного помещения, где используется оборудование малой мощности, чаще выбирают пружинный клапан экстренного сброса избыточного давления воды для системы отопления.
Это простые, компактные, недорогие, но надежные модели, которые можно комбинировать для безопасности с другим оборудованием.
Степень сжатия пружины связана с тем параметром нагрузки, при котором срабатывает клапан. Упругость пружинки влияет на диапазон настроек.
Пружинные модификации производятся из высокопрочной латуни, применяются технологии горячей штамповки. Сама пружника стальная, а мембрана, уплотнители, рукоятка полимерные.
Можно выбрать модели с заводскими настройками или те, которые нужно настраивать индивидуально во время монтажа.
Рычажный предохранитель
Рычажно-грузовые предохранители используются реже, так как поднятие штока обеспечивает внешний навешанный груз, перемещающийся по всему рычагу, регулируя степень прижатия штока к седлу.
По степени поднятия затвора
Малоподъемные клапаны предполагают поднятие затвора не более, чем на 0,05 от диаметра седла: механизм открытия полностью пропорциональный.
Изделие характеризуется низкой пропускной способностью, примитивной конструкцией. Предохранитель устанавливается на установках с жидкой средой.
Полноподъемная модификация
Полноподъемные вариации способствуют максимально допустимому уровню поднятия затвора, что улучшает пропускную способность, так как сбрасывается большое количество пара за один раз.
По скорости срабатывания
Пропорциональный аварийный клапан срочного сброса избыточного давления воды в системе отопления предполагает, что затвор поднимается постепенно, соответственно степени внутренней нагрузки. По мере подъема заслонки объем выпускаемого пара плавно увеличивается. Такие установки можно использовать при любом типе котла, но чаще всего их ставят в системы с водой или другой жидкостью.
Клапан двухпозиционный
Монтаж двухпозиционных клапанов должен производиться с учетом сброса большого количества воды при резком открытии. Получается очень быстрый сброс давления, закрытие затвора, как следствие – гидроудар, что отсутствует в пропорциональных предохранителях.
Ознакомиться подробнее с устройством клапана, принципом его работы можно в следующем видео:
