Подогрев приточной вентиляции в квартире: виды нагревателей, особенности их выбора и монтажа

Устройство вентиляции в квартире

Квартира относится к жилым помещениям, значит, подбор инженерных систем проводят, учитывая документы и нормы для таких зданий. В первую очередь – это СНиП 31-01-2003 «Здания жилые многоквартирные». Воздухообмен проектируется в направлении обеспечения и поступления чистого воздуха в жилую зону, отвод загрязненного из кухни и санузлов.

План квартиры площадью 81 кв. метров.

Количество воздуха устанавливается для каждой комнаты расчетом. Основанием служат нормы минимальных значений из СНиПа.

Нормы воздухообмена.

При организации механической приточной вентиляции кроме расчета количества, нужно и соблюсти «качество» воздуха. Он должен быть очищен от загрязнений. При низких температурах организовывается его подогрев. Обязательно учитывайте то, что система может шуметь.

Элементами приточной вентиляции являются:

• приточная установка (ПУ) и автоматика, или вентилятор;
• наружная решетка стальная или алюминиевая;
• фильтр кассетный или карманный;
• шумоглушитель;
• решетки или диффузоры;
• воздуховоды, крепления;
• контролирующие и регулирующие устройства.

Приточная вентиляция оснащается системой автоматической регулировки для настройки и ввода параметров. Обязательной является система удаления воздуха – естественная или механическая вытяжка.

Автоматизированные системы

Как и любые другие объекты коммунальной инфраструктуры, приточная вентиляция с подогревом воздуха может быть оснащена автоматикой. Практика использования показала, что такие системы очень удобны и практичны. Но распространение их существенно ограничивается высокой стоимостью (даже на стадии обслуживания), а также необходимостью привлекать специализированные монтажные организации. Управление конструкцией происходит через специальный пульт.

Большинство вариантов оборудования дополняются таймером, обеспечивающим автономный запуск и столь же независимое отключение. Допускается прямое подсоединение нагревательного оборудования к вентилятору вытяжки. Чтобы калориферы не спровоцировали возгорания, их оборудуют управляющим термостатом. Чтобы отслеживать давление и своевременно реагировать на его изменения, применяется манометр. Все эти компоненты должны иметь сертификаты соответствия.

Как можно использовать тепловентилятор

Главное предназначения тепловентилятора – обогрев воздушных масс. Для более интенсивной циркуляции потоков — вентилятор нагнетает воздух принудительно. Это делает данный прибор универсальным.

Варианты эксплуатации тепловентилятора:

• Данный прибор можно использовать как основной источник подачи тепла в помещение, в котором отсутствует центральное отопление.
• Тепловентилятор может дополнять основную систему отопления.
• Для обогрева строительных площадок и работников на них.
• Для быстрого нагрева воздуха в небольшом помещении.
• Тепловентилятор можно использовать в роли обычного вентилятора: зимой –для обогрева, летом – для охлаждения воздуха.
• Для вентилирования и обогрева закрытого помещения.

Пример расчета вентиляции квартиры

Проектирование и расчет приточной вентиляции для жилого помещения проводят в несколько этапов:

• расчет количества воздуха;
• подбор вентиляционных каналов;
• расчет подогрева;
• выбор размеров решеток, клапанов и других элементов;
• расчет вентиляторов или ПУ;
• выбор автоматики.

Взятая для примера квартира общей площадью 81 м2 состоит из трех жилых помещений. Используя нормы расчета из СНиП, составим таблицу необходимого воздухообмена для каждой комнаты. Так как в квартире проживают 5 жильцов, то на одного человека приходится меньше чем 20 м2 площади. Гостиная и кухня объединены (добавляем 100 м3/ч на газовую плиту).

№	Наименование помещения	Площадь	Воздухообмен, м3/ч
1	Кухня-столовая (гостиная)	30,3	191
2	Спальня	13,74	41
3	Санузел	1,26	25
4	Ванная	2,64	25
5	Гардероб	4,4	3
6	Спальня	14,92	45
7	Прихожая	14
Сумма, м3/ч	330

Подача организовывается в гостиную и спальни, а вытяжка с помощью настенных вентиляторов и вентиляционных каналов из зоны газовой плиты, санузла и ванной.

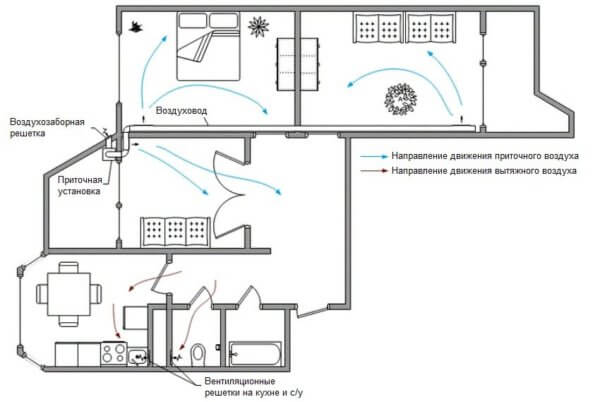

Схема вентиляции квартиры.

Приточные решетки и диффузоры размещаются на некотором удалении от вытяжных элементов. Воздух подогревается электрическими, водяными нагревателями или тепловыми насосами.

Где рациональнее всего разместить приточную вентиляцию

Все больше собственников жилищ устанавливают вентиляцию в своих владениях. Благодаря данной системе вентиляции можно отказаться от необходимости постоянного открывания-закрывания окон. Это решает не только вопрос с сохранением работоспособности оконной фурнитуры, но и проблему внешнего шума, пыли и вредных примесей. Работа клапана регулируется, это позволяет использовать систему максимально рационально.

Установка приспособления внутри может быть скрыта шторами. Прикреплять клапан можно около батарей. В таком случае, воздушные массы будут обогреваться. Установка вверху позволит смешивать потоки воздуха.

Если же речь идет о приточной вентиляции всего дома или квартиры, необходимо составить проект. На схеме должны быть указаны места размещения ПУ, воздуховодов, решеток. Следует рассчитать потоки воздуха, направление движения воздушных масс, чтобы избежать ошибок. Неправильно продуманная система может стать причиной распространения неприятных запахов из кухни, санузла по всему помещению. Требует тщательного расчета мощность подогрева, учитывается степень отапливаемости дома, погода в конкретной местности.

Как установить канальный датчик температуры?

Если необходимая температура поддерживается с помощью терморегулятора, датчик, определяющий температуру в канале, нужно устанавливать как можно дальше от калорифера. Минимальное расстояние между ними составляет полтора метра. При такой установке исключается инфракрасное воздействие на датчик при нагревании ТЭНов. Кроме того, наличие достаточного расстояния позволяет воздуху свободно двигаться после прохождения через аппарат, это способствует выравниванию его температуры. Идеально, если расположение датчика совпадает с центром воздуховода или приближено к нему.

Принцип работы

Приточная вентиляция с подогревом очень проста по принципу работы. На первом этапе через воздухозаборник происходит затягивание воздуха и фильтрация его от крупного мусора и насекомых. После этого осуществляется передача воздуха непосредственно на корпус прибора.

На следующем этапе происходит конкретная очистка поступаемого воздуха от всех мелких частиц. Для этого в приточке есть несколько тонких фильтров для разной степени очистки.

После тщательной очистки воздух поступает непосредственно к нагревательным элементам. Если на устройстве есть возможность контролировать нагрев, то он происходит только в пределах заданных показателей. После нагрева стартует еще один процесс очистки, при котором воздух освобождается не только от пыли, но и от цветочной пыльцы, других аллергенов и запахов.

В итоге в помещение поступает очищенный и достаточно теплый воздух, температуру которого можно контролировать с пульта управления.

Особенности монтажа

монтаж вентиляции с подогревом

Сначала готовят место, выбирают размер отверстий. Уклон у него должен быть в сторону улицы. Труба по диаметру должна быть больше вентилятора. После вставляют сам вентилятор, предварительно запенив все имеющиеся щели. Отдельно идут каналы для проводки.

Все оставшиеся детали ставятся на последних этапах.

Решётки крепят на концы.

Заключение

Приточная система вентиляции может быть смонтирована не только в частных домах и на промышленных объектах, но и внутри квартир. Надо только заранее посчитать, насколько эффективно в результате работает воздухообмен. Обязательно учитывают «сушку» воздуха.

пассивные Домашняя вентиляция без вентилятора и низкой очисткой

Новинка

Лучшая очистка и шумоизоляция среди клапанов. Защита от обмерзания. Возможно обновить до версии Рекуператор Vakio Base.

Клапан производство Китай. Самая дешевая домашняя вентиляция. Не потребляет электроэнергию.

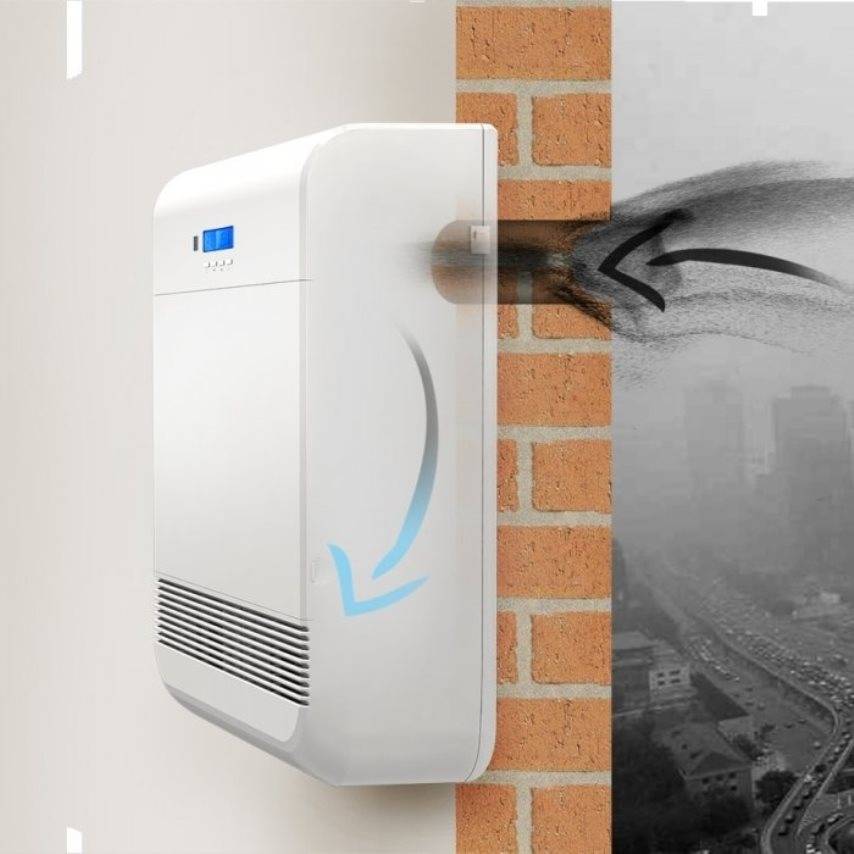

Устройство и принцип компактных устройств

Компактные устройства обеспечивают приток воздуха в квартиру. Установить можно в течение часа. После установки не требуется в помещении делать ремонт. Прибор забирает воздух с улицы, очищает и подогревает зимой, затем, попадает в квартиру.

Высокоэффективные фильтры задерживают мельчайшие частицы загрязнений. Снабжены системой нагревателей и возможностью устанавливать контроль за микроклиматом в домке. Специально разработанный алгоритм контролирует нагрев.

Электроника поддерживает заданную температуру вне зависимости от изменений погоды за окном. Компактные устройства снабжены режимом рециркуляции, которое позволяет очищать воздух от пыли и газа внутри комнаты.

Полная комплектация имеет базовую станцию системы «Умного микроклимата» и фильтры, которые максимально очищают воздух. Компактный прибор оснащен дополнительной теплозвукоизоляцией. Основные составляющие:

• Воздухозаборник;
• Нагреватель с климат-контролем;
• Канал воздуховода с утеплителем.

Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

• Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
• Воздух среднего качества — 800 — 1000 ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.

  Уровень углекислого газа влияет на самочувствие

• Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
• Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

• Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
• Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
• Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
• Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
• Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента, значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Всякие мелочи

• Мне казалось, что моя вентиляционная система работает тихо, но соседи жаловались, что она мешает им спать. Я предположил, что проблема в резонансе бетонных блоков, закрепил вентиляторы и кондиционер с помощью виброизоляторов. С тех пор жалоб не было.Виброизолятор. Купил на авторынке — видимо, какая-то деталь ВАЗа.
• Установка вентиляционной системы на балконе подразумевает, что в стене между балконом и квартирой должно быть отверстие, но самостоятельно пробурить в капитальной стене дырку 130 мм диаметром практически невозможно. Обычно эту проблему решают, вызывая на дом специалиста с буровым аппаратом, но я просто вставил ЭППС плиту на место форточки, и прорезал отверстия в ней.
• Вытяжной воздух после рекуператора поступает на внешний радиатор кондиционера. Предполагалось, что температура этого воздуха будет лучше температуры окружающей среды, что повысит эффективность работы кондиционера. Но я недооценил эффективность рекуператора: температура выхлопа почти не отличается от наружной, и пытаться использовать его ещё раз бесполезно.
• С другой стороны, типичная производительность кондиционеров составляет порядка 500-700 м3/ч, то есть в 3-5 раз выше того, что есть в моей системе. Думаю, это может привести к недостаточно эффективной работе кондиционера; пока проблема не заметна, но, если она возникнет, придётся ввести в комнату втяжной рукав кондиционера, создав дополнительный контур обращения воздуха. К счастью, это не сложно.
• Оказалось, что при работе кондиционера на обогрев воздуховоды нагреваются почти до 70°С, ПВХ размягчается и провисает. Наиболее нагруженные сегменты воздуховодов пришлось поменять на оцинковку, а остальные укрепить.
• Увлажнитель — это банка с водой, подключённая к водопроводу через поплавковый клапан сомнительной надёжности. К тому же от ультразвукового увлажнителя на трубах собираются капли, которые временами начинает падать вниз. Поэтому под увлажнителем находится водосборная ванночка, трубка от которой выходит на улицу, а увлажнитель вместе с ванночкой прикреплены к потолку страховочным тросом.

Типы фильтров для вентиляции

Какие фильтры нужны для удержания всего вышеперечисленного? Выделяют три типа бытовых воздушных фильтров:

1. Фильтры класса G: G1, G2, G3 и G4. Они предназначены для крупных загрязнений. Большая часть средней и мелкодисперсной пыли пройдет мимо них. Поэтому приточный вентилятор с фильтром (единичным) такого класса подходит только для экологически чистых районов.

Чем больше цифра класса, тем выше эффективность удержания. Например, фильтр G1 задерживает в среднем 60% крупных частиц, а фильтр G4 – уже до 95%. Это справедливо для фильтров любого класса.

2. Фильтры класса F: F5, F6, F7, F8 и F9. Такие фильтры «ловят» более мелкие частицы: пыль (кроме мелкодисперсной), цветочную пыльцу, микроволокна, сажу и др.

3. Фильтры класса Н (E), они же фильтры HEPA (EPA): H10 (Е10), H11 (Е11), H12 (Е12), H13 и H14. Специализация таких фильтров – мельчайшие частицы. НЕРА фильтры справляются даже с РМ2.5, против которых бессильны фильтры классов ниже.

Существуют и более эффективные фильтры: фильтры класса U, которые используются для очистки воздуха в зонах, где нужна стерильная обстановка, например, на фармацевтическом производстве. Однако для бытовой приточной или вытяжной вентиляции с фильтрацией такая очистка избыточна.

Отдельно стоит выделить угольные фильтры и адсорбционно-каталитические фильтры (АК), содержащие специальную смесь сорбентов и катализаторов. Активные вещества в таких фильтрах «цепляют» молекулы газов и удерживают их в своих порах. Подобные фильтры – хорошая защита от запахов и вредных выбросов.

СПЕЦИАЛИЗАЦИЯ ФИЛЬТРОВ:
Крупные загрязнения	Фильтры G
Средняя и мелкая пыль	Фильтры F
Мельчайшие загрязнения, PM2.5	Фильтры НЕРА
Пыльца и споры плесени	Фильтры F
Запахи и вредные газы	Фильтры АК

Обдув автомобиля

Для ускорения сушки легковых автомобилей применяют обдув холодным или подогретым воздухом.

Холодным воздухом после мойки обдувают при помощи мощной воздуходувной установки вентиляторов типа «Сирокко», нагнетающих воздух в воздухораспределительные трубы со щелевидными насадками под утлом 60° к обдуваемой поверхности.

Установка для обдува воздухом после мойки легковых автомобилей состоит из трех вентиляторов 1 марки ЭВР-6, приводимых во вращение электродвигателями мощностью 20 квт. Для направления воздушной струи каждый вентилятор снабжен фигурной насадкой 2 прямоугольной формы. Установка смонтирована на раме 3 и заключена в кожух.

Недостатком обсушки холодным воздухом является значительный расход электроэнергии (мощность электродвигателей вентиляторов доходит до 60 квт). Однако применение теплого воздуха вследствие его небольшой теплопроводности (в 250 раз меньше теплопроводности железа) также недостаточно эффективно вследствие слишком низкого коэффициента использования тепла.

Перспективным методом сушки автомобиля можно считать использование ламп с инфракрасными лучами, а также терморадиационную сушку панелями темного инфракрасного излучения, обладающими высоким к. п.д. и незначительной потерей тепла.

Пошаговая инструкция

Схемы и картинки

Перед монтажом мастера рекомендуют сделать набросок будущей вентиляционной системы на бумаге. Чертёж должен быть со всеми размерами и направлениями, чтобы было удобнее устанавливать готовую систему и делать расчёты. На клапанах отмечаются решётки и заслонки.

В любой схеме учитывают:

1. Воздушный поток должен идти от чистых помещений к загрязнённым: от спальни, детской, прихожей к кухне и санузлу (как установить вентиляцию в кухне и в санузле?).
2. Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, не оборудованных вытяжкой (как установить вытяжку?).
3. Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.

Схема воздуховодов вентиляции с подогревом в частном доме:

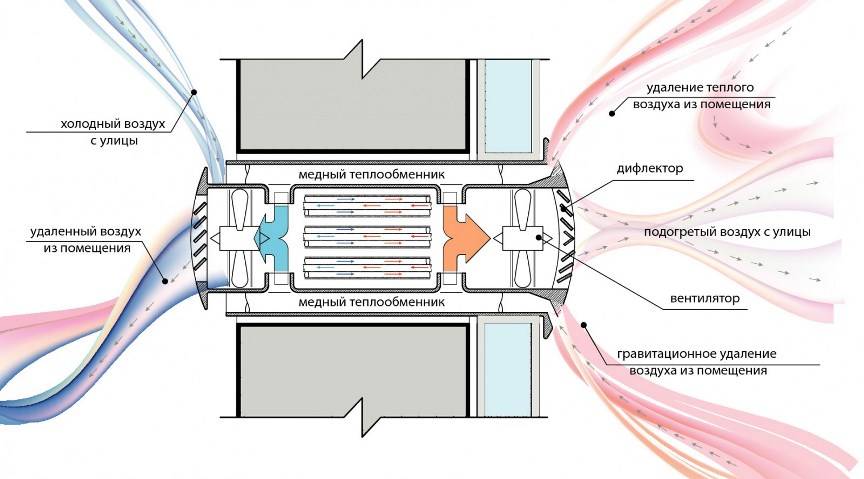

Приточная вентиляция на стену с подогревом и приточным клапаном в разрезе:
Простой чертеж вентиляции с обратными клапанами на воздуховодах:
Чертеж расположения воздуховодов в квартире:

Расчёты

Чтобы система исправно работала, необходимо как можно точнее рассчитать её мощность. Для этого понадобятся все параметры помещения, через которые будет двигаться поток. Учитывают:

• количество этажей в доме;
• площадь комнат;
• планировку помещений;
• количество проживающих на общей площади людей;
• наличие бытовой техники (компьютеров, телевизоров, станков).

Расчёт системы вентиляции начинается с определения производительности по воздуху, измеряемой в кубометрах в час. Для расчётов нужен план дома или квартиры, где указаны комнаты и их площади.

Для каждой определяется количество подаваемого воздуха.

Важно
Расчёт обычно ведётся согласно требованиям СНиП.

Например:

• для жилых помещений, где окна не открывают, расход должен составлять не менее 60 м³/ч на человека;
• для спальни — не менее 30 м³/ч на человека.

При расчёте учитываются только те люди, которые находятся в помещении регулярно (постоянные жильцы или работники).

Следующий этап — это расчёт воздухообмена по кратности. Этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха

Важно обеспечить не менее одного воздухообмена

Монтаж

Для монтажа оборудования потребуются следующие инструменты:

• Перфоратор или алмазный бур.
• Молоток или кувалда, отвёртка или шуруповёрт.
• Гаечные ключи разных размеров и трещоточный ключ.

Этапы:

1. Подготовить плоскость для сквозного отверстия.
2. Выбрать его размеры, разметить пространство.
3. Пробурить сквозную дыру алмазным буром или перфоратором. Стенки отверстия загрунтовать.
4. В сквозное отверстие вставить трубу воздуховода. К ней монтируется корпус, вентилятор.
5. После установки воздуховода все щели вокруг трубы залить герметиком.
6. Проложить каналы под проводку для автоматизации работы устройства.
7. Установить все оставшиеся детали: фильтры, шумопоглотители, датчики температуры, решётку.
8. Систему проверить на работоспособность.

отдельной публикации

Приточную вентиляцию с функцией нагрева воздуха можно сделать самостоятельно своими руками, даже если нет опыта работы с вентиляционными устройствами. Главное — это действовать поэтапно, тщательно подготовиться к работе, начертив необходимые схемы и сделав правильные расчёты.

Принцип работы приточной вентиляции с подогревом

Приточная вентиляция, имеющая подогрев, имеет достаточно простой принцип работы.

Во-первых, воздухозаборник системы затягивает в себя воздух. Причем прямо на его входе отфильтровывется крупный мусор и насекомые. Предварительно очищенный воздух подается затем к корпусу системы.

Следующий этап состоит в тонкой очистке воздуха от содержащихся в нем мелких частиц. Для этого приточная вентиляция, как правило, имеет в своем составе несколько специальных фильтров.

Затем тщательно очищенный воздух подается на нагревательные элементы. Если система снабжена соответствующей регулировкой, то уровень нагрева воздуха можно регулировать. После этого нагретый воздух, как правило, вновь подвергается очистке. Которая необходима, чтобы удалить из него мельчайшие аллергены и даже запахи.

В результате поступающий в помещение воздух оказывается идеально очищенным. И, самое главное, комфортно подогретым.

Автоматизированный подогрев воздуха в приточной вентиляции

Варианты устройства круглых и прямоугольных вентшахт — система автоматизированы

• Работа оборудования контролируется с помощью пульта управления (ПУ). Пользователь предварительно задает режим регулирования потока приточного воздуха и температуры.
• С помощью таймера система вентиляции с подогревом самостоятельно включается и отключается.
• Оборудование, которое обеспечивает подогрев, может быть подключено к вытяжному вентилятору.
• Калориферы снабжают термостатом, который предупреждает возникновение пожара.
• В системе вентиляции для контроля за перепадами давления устанавливается манометр.
• На приточной вентиляционной трубе устанавливается отсечный клапан, он предназначен для блокирования поступления приточных ветровых масс.

Особенности конструкции приспособления

Основные элементы приточной вентиляции

• Воздухозаборная решетка. Выступает в роли эстетического оформления, и барьера, который защищает мусорных частиц в массах приточного воздуха.
• Клапан приточной вентиляции. Его предназначение — блокирование прохода холодного воздуха извне в зимний период и горячего — в летний. Сделать его работу автоматической можно с помощью электропривода.
• Фильтры. Их предназначение — очистка входящего воздуха. Требую замены каждые 6 месяцев.
• Водяной калорифер, электрические тэны — предназначены для обогрева входящих воздушных масс.
• Для помещений с небольшой площадью рекомендуется использовать вентиляционные системы, с электрическими тэнами, для больших пространств — водяной нагреватель.

Элементы приточно-вытяжной вентиляции

Дополнительные элементы

• Вентиляторы.
• Диффузоры (способствуют распределению масс потока воздуха).
• Глушитель шума.
• Рекуператор.

Конструкция вентиляции напрямую зависит от вида и способа крепления ситемы. Они бывают пассивного и активного действия.

Пассивные вентиляционные системы.

Такой прибор представляет собой клапан приточной вентиляции. Черпание уличных аоздушных масс происходит за счет перепада давления. В холодное время нагнетанию способствует перепад температур, в теплый период – вентилятор вытяжки. Регуляция такой вентиляции может быть автоматической и ручной.

Автоматизированная регуляция напрямую зависит от:

• скорости потока воздушных масс, проходящих через вентиляцию;
• влажности воздуха в пространстве помещения.

Недостаток системы — в зимнюю пору года такая вентиляция для обогрева дома не эффективна, поскольку создается большой перепад температур.

На стену

Относится к пассивному типу приточной вентиляции. Такая установка имеет компактный короб, который крепиться на стену. Для управления подогревом оснащен ЖК дисплеем и пультом управления. Принцип действия заключается в рекуперации внутренних и внешних воздушных масс. Для обогрева помещения данное приспособление размещают возле радиатора отопления.

Активные вентиляционные системы

Поскольку в таких системах есть возможность регулировать интенсивность подачи свежего воздуха, такие вентиляции для отопления и подогрева помещения они более востребованы.

По принципу подогрева такой приточный обогреватель может быть водяной и электрический.

Водяной нагреватель

Работает от системы отопления. Принцип работы системы данной вентиляции заключается в циркуляции воздуха через систему каналов и трубок, внутри которых горячая вода либо специальная жидкость. При этом подогрев происходит в теплообменнике, встроенном в централизованной отопительной системе.

Электрический нагреватель.

Принцип работы системы заключается в преобразовании электрической энергии в тепловую с помощью электрического тэна.

Бризер

Это компактное устройство, небольших размеров для приточной вентиляции, с подогревом. Чтобы проводилась подача свежего воздуха данное приспособление крепиться к стене помещения.

Бризер Тион о2

Конструкция бризера tion o2:

• Канал, состоящий из воздухозаборника и воздуховода. Это – герметичная и утепленная трубка, за счет которой устройство черпает воздух извне.
• Клапан задержки воздуха. Этот элемент представляет собой воздушную прослойку. Предназначен он для препятствия оттока теплого воздуха, в то время когда устройство выключено.
• Система фильтрации. Состоит он из трех фильтров, которые установлены в определенной последовательности. Первые два фильтра очищают поток воздуха от видимых его загрязнений. Третий фильтр – глубокой очистки – от бактерий и аллергенов. Он очищает входящий воздух от различных запахов и выхлопных газов.
• Вентилятор для притока воздуха с улици.
• Керамический нагреватель, который оснащен климат-контролем. Отвечает за нагрев притока воздушных потоков и автоматическую регуляцию температуры.

Применение самодельных тепловентиляторов

Электрические модели могут отапливать малые площади, тогда как водяной их аналог используется для обогрева помещений с большой кубатурой, но возможно понадобится несколько приборов, чтобы распределить тепло равномерно.

Если по приезду на дачу нужно сразу отопить одну из ее комнат, то тепловентиляторы справятся с этой задачей быстрее других отопительных приборов. Его можно использовать также для отопления подвалов и цокольных этажей, тех комнат, где наблюдается повышенная влажность. Самодельные приборы смогут существенно снизить ее уровень и нужный период времени поддерживать стабильную температуру в помещении.

Типы вентиляции с подогревом воздуха

Системы вентиляции с подогревом приточного воздуха делятся на два основных типа.

Центральная вентиляция

За температуру притока отвечают, как правило, приточные вентиляторы с подогревом воздуха. Подогрев осуществляется при помощи калорифера, который бывает электрическим и водяным. Первый работает от электросети, второй встраивается в центральную отопительную систему. Некоторые воздухонагреватели снабжаются рекуператором, благодаря которому возможен теплообмен между выводимым наружу нагретым воздухом и поступающим с улицы холодным.

Центральная вентиляция, без сомнения, очень функциональная система. Однако она имеет свои требования: ей нужно много места под размещение, для проектирования придется привлекать специалистов, а установка потянет на полноценный ремонт. А самое главное – понадобятся значительные денежные вложения.

Компактная приточная вентиляция с подогревом воздуха – бризер

Это небольшое бытовое устройство, которое вешается на стену и подает свежий воздух в комнату. Керамический нагревательный элемент подогревает входящий воздух, причем функция климат-контроля позволяет задать для него желаемую температуру. Кроме того, прибор очищает воздух при помощи трехступенчатой системы фильтрации. Она задерживает пыль, грязь, сажу, пыльцу, аллергены, болезнетворные микроорганизмы и запах

Монтаж бризера занимает всего один час и не портит ремонт. Поэтому если Вам нужна эффективная и удобная вентиляция в квартиру с подогревом воздуха, бризер может стать оптимальным вариантом.

Приточная вентиляция с водяным подогревом воздуха

Подогрев воздуха до необходимой температуры обеспечивает водяной нагреватель. Он представлен в виде радиатора с трубками, в которых находится теплоноситель. На трубопроводе имеется оребрение, способствующее увеличению площади соприкосновения с циркулируемым воздухом.

Принцип работы системы такой: теплоноситель нагревает до нужной температуры трубки, они отдают тепло оребрению, которое в свою очередь нагревает воздух. Таким образом, осуществляется теплообмен.

Приточная вентиляция с водяным подогревом воздуха намного выгоднее, чем подогрев с использованием электричества. С другой стороны, внутри водяного нагревателя имеется вода, поэтому существует угроза ее замерзания при минимальной работе радиатора.

Регулировка мощности такого устройства осуществляется за счет электрического и сантехнического компонентов.

1. Зона с датчиками контроллера и температуры. Сервопривод, контролирующий клапан.
2. Смеситель, он отвечает за нагревание воды в нагревательном оборудовании до необходимой температуры.

Электрический компонент будет управлять сантехническим узлом. Достаточно задать необходимую температуру нагрева воздуха, и система выполнит данную программу.

Монтаж и эксплуатация

Установка калориферов в домашние приточно-вентиляционные системы может быть выполнена самостоятельно. Бытовые калориферы имеют небольшие габариты и достаточно легки. Однако, перед выполнением работ всё же следует проверить стену или потолок на прочность. Самыми крепкими основаниями являются бетонные и кирпичные поверхности, средними – деревянные, и совсем непригодными опорами для подвешивания приборов являются гипсокартонные перегородки.

Монтаж нагревателя начинают с установки кронштейна или рамы, имеющих ряд совместимых отверстий для крепления прибора. Затем на них устанавливается сам прибор и проводится подсоединение труб, оборудованных комплектом запорной арматуры либо смесительным узлом.

Подключение теплообменника к контуру системы отопления производится при помощи фитингов или сварки. Сварной способ более предпочтителен, однако, при наличии гибкого соединения его применение невозможно. После подключения все соединения рекомендуется обработать термоустойчивым герметиком, а перед проведением первого тестирования – удалить скопления воздуха из каналов, проверить вентили и отрегулировать положение направляющих жалюзи.

После удачного тестирования и запуска вентиляции в эксплуатацию важно соблюдать ряд правил, которые продлят срок службы установки и сделают управление системой простым и безопасным

• Необходимо регулярно следить за состоянием воздуха в помещении.
• Нельзя допускать повышения температуры жидкости в водяных приборах выше 190 градусов.
• Следует контролировать рабочее давление системы и не позволять ему подниматься выше 1,2 МПа.
• Первый запуск системы, а также включение калорифера после продолжительного перерыва нужно выполнять очень аккуратно. Нагрев следует увеличивать плавно, не больше чем на 30 градусов за час.
• При эксплуатации водяных приборов нельзя допускать понижения температуры воздуха внутри помещения ниже 0 градусов. В противном случае вода в патрубках замёрзнет и разорвёт систему.
• При установке электронагревателей в помещениях с повышенной влажностью, уровень влагозащиты прибора должен соответствовать классу IP 66.

Правильный выбор калорифера для приточной вентиляционной системы обеспечит равномерный и эффективный подогрев входящих воздушных масс и сделает нахождение в помещении приятным и комфортным.

Как можно использовать тепловентилятор

Главное предназначения тепловентилятора – обогрев воздушных масс. Для более интенсивной циркуляции потоков — вентилятор нагнетает воздух принудительно. Это делает данный прибор универсальным.

Варианты эксплуатации тепловентилятора:

• Данный прибор можно использовать как основной источник подачи тепла в помещение, в котором отсутствует центральное отопление.
• Тепловентилятор может дополнять основную систему отопления.
• Для обогрева строительных площадок и работников на них.
• Для быстрого нагрева воздуха в небольшом помещении.
• Тепловентилятор можно использовать в роли обычного вентилятора: зимой –для обогрева, летом – для охлаждения воздуха.
• Для вентилирования и обогрева закрытого помещения.
