Теплоизоляция греющих кабелей
Независимо от типа используемого греющего провода важно обеспечить качественное утепление. Теплоизоляционные материалы устанавливаются снаружи, покрывая нагревательные элементы и водопровод в целом
Если не сделать этого, то кабель будет обогревать не только трубы, но и окружающий воздух. Толщина теплоизоляции подбирается в зависимости от внешних факторов.
Надежными и давно зарекомендовавшими себя утеплителями считаются пенополистирол и вспененный полиэтилен. Они характеризуются устойчивостью к воздействию влаги, обеспечивают защитную амортизацию для трубы
С другой стороны, важно гарантировать защиту самих утеплителей, поэтому нередко встречаются конструкции «труба в трубе». Водопроводная труба, устанавливаемая в грунте или снаружи, обматывается утеплителем, а затем помещается в трубу большего диаметра
Как подключить кабель для обогрева труб
Обогрев труб с помощью нагревательного кабеля — это наиболее простой, недорогой и надежный способ защиты от замерзания. Метод используется для обогрева канализационных труб, водопроводных каналов, в том числе и с питьевой водой.
Из большого разнообразия греющихся кабелей самым оптимальным по своим свойствам является саморегулирующийся. Он не нуждается в обязательной установке терморегулятора (в отличие от резистивного кабеля), и обеспечивает максимальный нагрев в самых холодных участках трубы.
Если вы не хотите вызывать специалистов для монтажа, то эта статья расскажет о том, как подключить греющий кабель к сети самостоятельно.
Поверх трубы или внутри нее?
Условия эксплуатации греющего кабеля внутри водопроводной или канализационной трубы и уложенного поверх нее сильно отличаются. Однако на способе подключения это сказывается мало, так как соединение греющего кабеля, а также и питающего будет с внешней стороны.
Отличие заключается только в отделке окончания кабеля. При укладке вовнутрь конец изолируется специализированной каппой с клеем, обеспечивая герметичную упаковку концам токопроводящих жил. При укладке поверх трубы используется обычная термоусадочная трубка с клеевым слоем.
Еще одно незначительное отличие — при укладке внутри категорически не допускается наращивание греющего кабеля, в то время как при поверхностной укладке подобная процедура допустима, хоть и нежелательна.
Как подключить греющий кабель к сети?
Для подачи электричества понадобится так называемый «холодный» питающий кабель. Он снабжен вилкой и имеет три многожильных провода. Еще понадобится набор обжимных гильз и комплект термоусадочных изоляций.
Если покупается готовый комплект АГК 1.0, то в нем все это будет, и тогда придется лишь обзавестись таким инструментом:
- строительный фен,
- бокорезы или ножницы,
- кримпер для обжима гильз или плоскогубцы,
- стриппер для снятия изоляции, вместо него можно применить нож,
- плоскогубцы с узкими носами,
- обычные плоскогубцы,
- нож.
Подключать провод питания желательно после того, как греющий кабель уложен и зафиксирован.
Вот как подключить к сети греющий кабель с медной оплеткой:
Аккуратно ножом снимаем внешнюю изоляцию с кончика кабеля (около 70 мм), оголяем оплетку:
Оплетку распутываем и сворачиваем в жгут. Отворачиваем его в сторону:
Снимаем внутреннюю изоляцию (около 30 мм), оголяем саморегулирующийся кабель:
Теперь нужно добраться до токопроводящих жил, для чего полупроводниковая греющая матрица подрезается, нагревается феном и аккуратно снимается с проводов:
На провода и жгут оплетки надеваются гильзы и обжимаются:
Затем на каждый провод надевается изоляция и феном садится:
Теперь надевается одна общая термоусадка так, чтобы закрыть окончание внутренней изоляции. Она нагревается и садится, при этом нужно плоскогубцами с узкими носами придавить термоусадку между проводами, чтобы разделить их:
На шнур питания или нагревающий кабель надевается большая термоусадка:
На каждый отдельный провод кабеля питания надевается маленькая термоусадка:
Концы проводов питающего кабеля зачищаются и вводятся в обжимные гильзы, обжимаются:
Термоусадка надвигается на оголенный участок провода с гильзой и усаживается феном. Аналогично поступаем с проводом заземления — его подсоединяем к оплетке:
В конце надвигаем на место крепления большую гильзу термоусадки, заранее надетую на кабель и усаживаем ее:
Если процедура кажется слишком сложной, то рекомендуем купить готовый комплект для обогрева труб с уже прикрепленным кабелем питания. Тогда муфтованием заниматься не придется.
Отделка конца саморегулирующегося кабеля
Другой конец кабеля тоже имеет оголенные провода, которые обязательно нужно заизолировать. Для этого понадобятся две термоусадки, нож, фен и плоскогубцы. Срезаем 40-50 мм внешней изоляции, удаляем оплетку. Затем с помощью ножа или кусачек обрезаем наискось кабель, чтобы две жилы находились друг от друга на расстоянии 1 см. Надеваем на конец термоусадку меньшего диаметра, нагреваем и плоскогубцами зажимаем кончик. Затем надеваем термоусадку большого диаметра так, чтобы она закрыла весь обрабатываемый участок. Нагреваем и тоже прижимаем кончик, чтобы получить герметичную изоляцию.
Как подключить кабель для обогрева труб Как подключить кабель для обогрева труб внутрь и снаружи своими руками. Советы по установке и схема монтажа греющего кабеля на водопровод – муфтирование и подключение к сети.
Советы по монтажу и обслуживанию
Чтобы эксплуатация греющей системы не доставляла хлопот, желательно при монтаже выполнить все действия, рекомендуемые производителем. Хорошо не забыть про стикеры – на обогреваемый участок поместить/приклеить извещения об обогреве.
В будущем, особенно при необходимости ремонта, такая предусмотрительность окажется весьма кстати. Также стоит проводить регулярный осмотр трубопровода, а при обнаружении проблем с греющим кабелем или его повреждении, следует правильно выполнить ремонт.
Для чего удалить поврежденный кусок, а вместо него на этом участке присоединить новый, неповрежденный. Чинить поврежденный участок не стоит – правильным решением станет замена.
Опытные монтажники советуют использовать металлический скотч для устранения шероховатых участков трубы, где предстоит монтировать греющий кабель.
Еще один полезный совет касается экономии: не стоит экономить, покупая дешевый китайский кабель-подделку – доставать трубы из земли и менять греющую систему в морозные дни обойдется в несколько раз дороже покупки качественной системы от проверенного производителя.
Лучше сразу купить надежный кабель и прочие компоненты с долголетней гарантией от добросовестного производителя, кроме того, желательно рассмотреть один из альтернативных вариантов обогрева труб в качестве дублирующего дополнения.
В какой зоне устанавливают
Любой участок обледенения нужно оборудовать нагревательным кабелем. В желобах водостоков требуется мощность не менее 300 Вт из расчета одного квадратного метра.
Для нагрева водосточных труб, монтируют одновременно 2 штуки мощностью 20 Вт на кв. метр.
Нагрев ендовой кровли обеспечит мощность в пределах 250-300 Вт, на один квадратный метр. Монтаж осуществляется вверху и внизу.
Карнизы кровли, сделаный в виде «змейки», обогревается кабелем, проложенным по самому краю.
Таблица 1 (для металлических трубопроводов).
Таблица 2 (для пластиковых трубопроводов).
Важно:
- Крестиком отмечены области, где не рекомендуется навивать кабель, так как его можно повредить.
- Трубопровод обязательно нужно делать теплоизолированным.
- В таблицах указана длина, который необходимо уложить на 1 м трубы. В тех случаях, когда требуется навить, в скобках приведен шаг укладки в метрах.
- Для тех диаметров труб, где значения расхода не указаны, необходимо использовать теплоизоляцию большей толщины.
- Расчет длин нагревательного (греющего) кабеля справедлив для теплоизоляции теплопроводностью не более 0,05 Вт/(м*К).
Подключение
Подключение осуществляют в таком порядке:
- конец кабеля освобождают от изоляции на длину в 3 см;
- подрезав кусачками экранирующую оплетку, сворачивают ее в жгут;
- если кабель саморегулирующийся, вырезают полупроводниковую матрицу, чтобы освободить концы токопроводящих жил;
- зачищают концы жил провода, используемого для подключения к сети;
- путем опрессовки гильзами соединяют заземляющую жилу провода с экранирующей оплеткой греющего кабеля, а фазу и ноль — с началом и концом резистивной жилы (нерегулируемый) или с токопроводящими жилами (саморегулирующийся).
Остается подключить нагреватель к распредщитку.
Можно ли соединять греющий кабель между собой — Все об электричестве
Вы хотите решить проблему замерзания частных коммуникационных сетей с помощью кабеля, обеспечив комфортное проживание за городом в холодное время года? Но услуги профессионалов обойдутся дорого, а приглашать дешевых мастеров совсем не хочется. Не плохо бы сэкономить, сделав все собственноручно, не правда ли?
Не знаете, как правильно выполнить подключение греющего кабеля своими силами и возможно ли это в принципе? Мы поможем вам разобраться – в статье рассмотрен порядок подключения и подобраны пошаговые фото этого процесса.
В помощь начинающим монтажникам приведены видеорекомендации по подключению, ознакомившись с которыми, вы сможете самостоятельно справиться с поставленной задачей, не привлекая специалистов.
Плюсы и минусы кабельного обогрева
Системы кабельного обогрева стали настоящим спасением для владельцев частных домов и коттеджей. Если раньше подобное решение было доступно лишь для крупных промышленных объектов, то в последние годы рынок пополнили самые разные предложения, да и круг производителей существенно расширился.
Более того, вариантов использования греющих систем довольно много. Самые популярные среди которых – трубы водопровода, канализации, водосточные системы, крыши домов, ступеньки, небольшие площадки различного назначения и прочее.
Водопровод – пожалуй самый популярный объект для обогрева кабелем среди простых потребителей. Способов использования греющей системы всего два – снаружи или изнутри трубы. С монтажом под силу справиться самостоятельно, тщательно изучив инструкции, поставляемые в комплекте с кабелем Крыша дома – тоже довольно популярный объект, особенно среди владельцев частных коттеджей и домов постоянного проживания.
Чтобы владельца не накрыла лавина снега, упавшая внезапно с крыши, или громадные сосульки не свалились бы на голову в самый неожиданный момент, домовладельцы оборудуют крышу греющим кабелем Мороз преподносит самые неожиданные сюрпризы и не всегда они приятные – так, заледеневшая водосточная система в числе последних. Чтобы такая проблема не нарисовалась, заранее монтируют кабельную греющую систему Небольшие участки рядом с домом часто оснащают кабельным обогревом.
Среди последних ступеньки, тропинка к дому, площадка перед гаражом или беседкой и прочие места, часто используемые домочадцами и регулярно покрывающиеся льдом Наружный обогрев водопроводной трубыОбогрев водосточной системыОбогрев площадки у гаража
Подобный тип обогрева препятствует образованию льда, который может стать причиной поломки водопроводной сети и обернуться крупными тратами.
Кроме того, греющий кабель обладает еще и такими плюсами:
- доступная стоимость;
- широкий ассортимент от различных производителей, включая наборы для монтажа во взрывоопасных зонах;
- высокая эффективность систем;
- низкое энергопотребление;
- простота эксплуатации;
- наличие готовых комплектов с инструкцией для самостоятельного подключения;
- длительный срок службы.
Что же касается недостатков, то самый большой у греющего кабеля – его энергозависимость. Ведь для работы системы обогрева ей требуется постоянное электропитание.
Также пользователи отмечают, что без навыков самостоятельный монтаж может вызвать некоторые сложности. Да и вопрос стоимости не совсем однозначный – продукция именитых производителей совсем недешевая.
На фото изображен готовый комплект для монтажа внутрь трубопровода. Все минусы такого кабеля, кроме энергозависимости, совсем незначительные, особенно, в сравнении с пользой, которую приносит использование греющих кабельных систем
Подробный инструктаж по подключению
Предлагаем далее подробно разобраться, как собственноручно подключить греющий кабель, чтобы он был работоспособным и не доставлял в будущем проблем. Инструктаж проводим на примере подключения греющей системы, расположенной снаружи трубы.
Этап #1 — подготовительные работы
Первым делом предстоит внимательно осмотреть участок трубопровода, нуждающийся в утеплении. Все обнаруженные проблемы, такие как ржавчина, повреждение целостности внешней поверхности трубы или прочее, необходимо сразу же устранить.

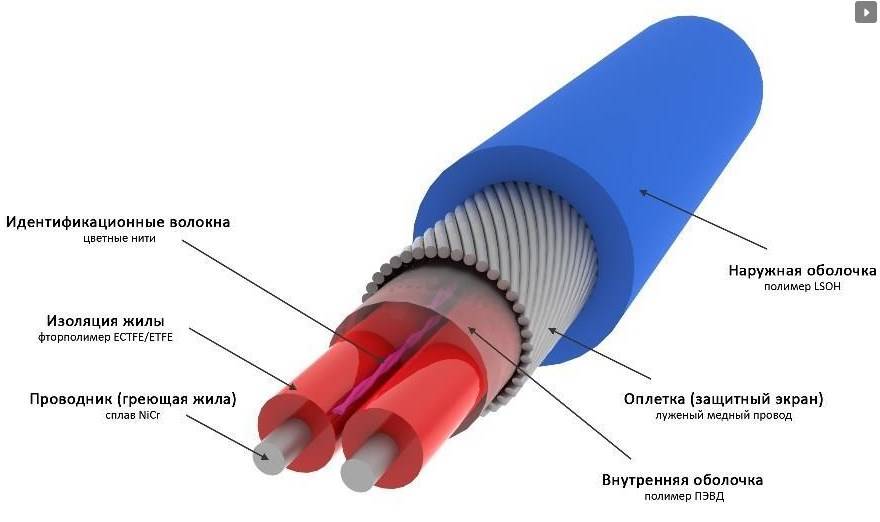

Виды и строение нагревательного кабеля
На сегодняшний день потребительский рынок предлагает несколько разновидностей обогревающих проводок. По конструктивному исполнению они делятся на следующие виды:
Каждый вид отличается между собой не только строением, но и эксплуатационными качествами.
Резистивные проводники
Эти изделия считаются самыми дешевыми на потребительском рынке. Объясняется это тем, что данные проводки имеют более простую конструкцию. Строение этих кабелей состоит из одной или двух медных жил, которые защищены изоляционной и термостойкой оболочкой. Характерной чертой резистивных проводов заключается в том, что они всегда выделяют одну температуру тепла. Следовательно, в независимости от окружающей среды и наружной температуры, эти изделия для обогрева труб будут работать на всю мощность, что приведет к необоснованным переплатам по электроэнергии.
Саморегулирующий кабель
Саморегулирующий кабель имеет более сложную конструкцию, чем резистивные проводки. Данное изделие устроено в виде матрицы, которая изготовлена из гибкого полупроводникового материала. Эластичная матрица находится между двумя лужеными жилами, которые защищены изолирующей оплеткой и внешней оболочкой.
Принцип работы данного изделия заключается в том, что он самостоятельно регулирует температуру тепла на определенных участках трубопровода. Помимо этого, если наружная окружающая температура повышается, саморегулирующийся греющий провод меняет свою мощность, тем самым потребляя меньшее количество электроэнергии.
Прокладка и подключение
Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.
Скрытая укладка внутри трубы
Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:
Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД
- Саморегулирующий греющий кабель подходящей длины;
- Острый нож для снятия изоляции;
- Термоусадочная пленка для изоляции проводников;
- Резиновый сальник;
- Тройник для установки саморегулирующего кабеля внутрь трубы;
- Фен для усадки пленки;
- Электрический провод с вилкой.
Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).
Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.
Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.
Все работы проводятся до начала заморозков, при положительной температуре – не дожидайтесь, пока появятся первые морозы. Не забудьте заранее перекрыть воду!
Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине
Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.
Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей. Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.
Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).
После того как вы проведете все электрические соединения, необходимо проверить сопротивление с помощью мультиметра – оно должно составлять несколько десятков ом. Если мультиметр показывает короткое замыкание, извлеките саморегулирующий кабель и осмотрите его на предмет повреждения
Особенное внимание уделите самой дальней концевой части. Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы
Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита
Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.
Открытая наружная укладка
При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.
Крепить греющий кабель при таком подключении – сплошное удовольствие. Главное не скупиться на алюминиемый скотч
Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.
Некоторые специалисты советуют увеличить эффективность передачи тепла предварительным обматыванием труб фольгой или тем же скотчем.
Особенности подключения разных типов напольного отопления
В зависимости от типа теплого пола, подсоединение его элементов к термостату, в том числе – датчика, осуществляется следующим способом:
- при подключении системы отопления, которая сформирована при помощи одножильного кабеля, нужно произвести установку основного токоведущего провода белого цвета к контактам под номерами три и четыре. К гнездам присоединяются оба конца нагревательного элемента. К контакту под номером пять подключается провод зеленого цвета – заземление;
подсоединение двужильного кабеля осуществляется к тем же контактам, но по другой схеме. С его конца выходят три провода, где коричневый – фаза, синий – ноль, зеленый – заземление. Они в последовательном порядке подключаются к каждому гнезду.
Схема подключения датчика термостата к теплому полу
Принцип подключения всех элементов системы к термостату и электросети один и тот же. В зависимости от использованной модели прибора, могут появляться некоторые особенности во время монтажа. Чтобы не ошибиться и сделать все правильно, стоит внимательно изучить инструкцию, где указан каждый шаг. Также на самом приборе нарисован схематический план подсоединения всех элементов.
Подготовительные работы
Схема кабельного теплого пола с терморегулятором
Перед установкой терморегулятора, датчика и других элементов системы необходимо произвести расчет количества приборов данного типа, которые обеспечат эффективную работу теплого пола. Если напольный тип отопления предусмотрен для всего дома, тогда для каждого помещения рекомендуют осуществлять независимое подключение к электросети.
Также для разных контуров нужно производить установку отдельного терморегулятора. Такой подход позволит получить более эффективную систему, где в каждом помещении можно задать определенные рабочие параметры.
Перед установкой регулятора температуры необходимо внимательно осмотреть его корпус и ознакомиться с паспортом. Обычно производитель подробно описывает схему монтажа. Нужно понимать, что силовой кабель может быть подключен к прибору как непосредственно через электропроводку, так и через розетку. Также производители рекомендуют дополнительно использовать при монтаже терморегулятора отдельный автоматический выключатель. Это позволит более эффективно эксплуатировать напольное отопление.
Установка датчика температуры для кабельного мата
Установка терморегулятора производится на стене недалеко от электропроводки. Лучше всего выбрать место около розетки, но где нет воздействия прямых солнечных лучей. Высота установки термостата – около 1,5 м. На выбранном участке делается небольшое углубление, которое позволит установить коробку прибора. Также в стене нужно сделать канавку, где будут размещаться две пластиковые трубки.
Они предназначены для силовых проводов нагревательного кабеля и датчика температуры, который будет устанавливаться внутри конструкции теплого пола. К коробке терморегулятора в обязательном порядке необходимо подвести фазу, заземление и ноль. После всех подготовительных работ приступают к установке одножильного кабеля.
Как подключить кабельный теплый пол к терморегулятору
Саморегулирующийся: плюсы и минусы
Саморегулирующийся кабель работает по другому принципу и является более эффективным и экономичным проводником. Состоит из следующих элементов:
- Двух медных жил, покрытых сплавом олова или меди.
- Термопластичной матрицы, в которую впрессованы жилы.
- Первого и второго слоя внутренней изоляции.
- Медной оплётки.
- Внешней изоляции.
Один из плюсов этого кабеля — простой монтаж Регулирующий элемент — полимерная матрица, в состав которой входит углерод. В зависимости от температуры, в ней образуется разное количество токопроводящих связей, возникающих под действием углерода.
Термопластичная матрица и жилы расположены по всей длине провода. Поэтому ему не грозит перегрев или образование «холодных» зон, которые возможны у параллельного резистивного кабеля. Теплоотдача саморегулирующегося не зависит от его длины. Потому можно отрезать секцию нужного размера и в монтаже не опасаться перехлестов проводов друг с другом.
Принцип работы саморегулирующегося кабеля
- При подаче напряжения на токопроводники (жилы), начинается их нагрев.
- В это время в матрице образуются множественные слаботочные электрические цепи.
- При нагреве матрица из термопластичной пластмассы увеличивается в размерах, вследствие чего количество слаботочных связей уменьшается.
- При достижении заданной температуры проводник обретает состояние термического равновесия.
- Если температура окружающей среды повышается, число слаботочных связей в матрице продолжает снижаться, что приводит к более низкому потреблению электроэнергии.
- При понижении температуры окружающей среды матрица начинает уменьшаться в размерах и в ней возрастает количество связей, требующих электропитания. Проводник нагревается и отдаёт больше тепла.
Преимущества:
- простой монтаж;
- отсутствие риска перегрева при наложении отрезков кабеля друг на друга;
- нет необходимости в терморегуляторе.
