Подключение газовой варочной панели: пошаговая инструкция и обзор правил безопасности

Подключение индукционной панели

Подключение варочной индукционной панели к сети похоже на подключение духового шкафа. Для того чтобы вы могли в этом убедиться мы предоставили вашему вниманию пошаговую инструкцию подключения. Сейчас мы с вами рассмотрим, как производится подключение индукционной панели к питающей сети.

Подключение варочной панели включает в себя следующие шаги:

Шнуры для питания бывают двух видов. Это трехжильные и четырехжильные. Для подключения варочной панели вам необходимо приобрести именно тот шнур, который будет соответствовать вашей проводке.

Здесь вам необходимо открыть крышку с обратной стороны варочной панели. Здесь вам необходимо найти небольшой прямоугольник. Его необходимо будет раскрутить.

После открытия крышки вам необходимо найти клеммы. Сначала нужно вставить кабель в зажимы. Зажимы необходимо плотно закрепить. Это необходимо для того чтобы кабель не выпал из коробки.

Здесь вам потребуется удалить медную пластину. Если ваша индукционная плита относится к старой модели, тогда она будет иметь три жилы. Если это новая модель тогда в ней будет расположено 4 жилы. Нейтральная клемма будет располагаться по центру. Фазные отверстия располагаются по бокам. Заземление здесь обычно находиться снизу.

Вам необходимо совместить свои провода и клеммы. Для их подключения вам необходимо открутить винты на клемме и вставить в отверстие провод. Первым делом вам следует подключить заземление. Затем необходимо подключить нейтрали. На последнем этапе подключения вам необходимо подключить фазный провод.

Между фазными клеммами вам необходимо установить медную перемычку. После этого вам необходимо проверить прочность всех соединений.

После подключения вашего кабеля к нему можно будет подвести электричество. Для удобного управления индукционной плитой вы можете использовать электронную систему управления. Это решение является наиболее удобным и функциональным. С его помощью вы легко можете отслеживать работу каждого варочного сектора. Как видите, подключение варочной панели можно провести и самостоятельно.

Подключение газовой варочной панели

Газовую варочную панель, аналогично электрической, также встраивают в столешницу, предварительно выпилив лобзиком прямоугольник нужных размеров. Рекомендуется оставить отступ между плитой и стеной примерно 5-6 см для удобства прокладки вспомогательных коммуникаций.

Затем необходимо подобрать жиклеры соответствующего диаметра. Если у Вас централизованная подача газа, понадобятся одни жиклеры, если установлен баллон – другие. Закручивание производится газовым ключом, после чего прикручивается уголок-переходник. Поскольку почти все варочные поверхности снабжены системой электророзжига, понадобится гибкая защитная трубка для кабеля, отвечающего за эту функцию.

После завершения вышеперечисленных операций варочная поверхность вставляется в вырезанный прямоугольник и фиксируется снизу на специальных подставках. Сверху зазоры между столешницей и панелью заполняются герметиком или другим уплотнителем. Затем ранее установленный уголок-переходник и выход от газовой трубы или баллона соединяются гибким гофрированным шлангом, сертифицированным специалистами газовой службы.

Все работы по подключению трубы центрального газоснабжения с газовой варочной поверхностью должны проводить специалисты газовой службы вашей управляющей компании.

Подключение газового баллона к плите на даче, куда обращаться можно ли самому

Этот вопрос заставляет задуматься, куда обращаться за помощью, можно ли самому осуществить подключение, сложный ли это процесс.

Как и подключение любого газового оборудования, соединение газового баллона и печи на даче должен курировать представитель газовой службы. Если нет возможности оперативно вызвать специалиста или на заявку отреагировали не так быстро, как хотелось бы, можно справиться своими силами. Но после этого все равно нужно позвать специалиста, чтобы тот оценил работу дилетанта и исправил недочеты, если такие обнаружатся.

Сперва нужно убедиться, что плита в порядке, как и газовый баллон (не должно быть явных повреждений, сильного износа и т.д.).

Также следует запастись инструментами:

газовой трубкой;
газовым редуктором;
шкафом для хранения баллона.

Алгоритм действий будет таким:

Баллон следует расположить от плиты на расстоянии 5 метров.
Место для установки баллона должно быть подготовлено: нужно установить специальный шкаф, подготовить крепления.
Теперь нужно подключить шланг, накручивая его на шланг плиты.
Затянуть максимально хомуты.
Редуктор установить на специальный переходник с накруткой фум — лентой.
Подсоединить баллон.
Открыть вентиль и проверить, нет ли утечки. Для этого следует воспользоваться обычным мыльным раствором: нет пузырьков, значит все прошло успешно.

Подключение варочной панели

Перед тем как подключить газовую варочную панель, соответственно, к газовой трубе, необходимо понимать, что сам природный газ – вещество взрывоопасное

Поэтому очень важно все процессы проводить с учетом особых требований. Одно из них – полная герметичность газопровода в не зависимости от того, из каких материалов он изготавливается

Понятно, что сама газовая сеть, входящая в дом или квартиру, это металлическая труба. То есть, второе требование – это высочайшая прочность газоподающей системы.

Теперь к вопросу подсоединения. Сегодня обычно для этого используют специальные гибкие шланги, которые так и называются – газовыми. Не путайте их с водопроводными, которые не предназначаются для этих целей. На конце каждого шланга есть прижимные гайки с внутренней резьбой, внутри которых установлены резиновые или полимерные прокладки. Они будут обеспечивать герметичность соединения

Обратите внимание на то, что закручивать гайки сильно нельзя, это может повредить прокладки, поэтому данный процесс чаще проводится от руки или специальным ключом, который входит в комплектацию шланга

Читать также: Как правильно провести установку варочной панели

И одно очень важное предупреждение. Нельзя для подключения варочной панели к газовой трубе использовать прорезиненный гибкий шланг, который крепится к сгонам металлическими хомутами или проволокой

Если представители газовой или пожарной службы обнаружат такой вариант подключения, то огромный штраф вам обеспечен.

Поэтому, проводя монтаж газовой варочной поверхности, необходимо учитывать именно эти не очень сложные моменты. А лучше всего передать установку и подключение специалистам. Правда, необходимо обязательно удостоверится в том, что у выбранных вами специалистов есть допуск, позволяющий работать с газовыми сетями.

Схема подсоединения газовой варочной поверхности с помощью металлопластиковой трубы

И еще несколько полезных советов, дополняющих ответы на вопрос, как правильно подключить газовую панель.

Основное, как уже было сказано выше, это шланг для соединения. Он должен быть сильфонный, изготовленный только из металла. Продается он только в специализированных магазинах, при приобретении обязательно требуйте на него сертификат.
Сама варочная панель перед установкой осматривается на предмет дефектов.
После проведенного монтажа шланг сначала подсоединяется к газовой трубе, а затем уже и к самому оборудованию. Кстати, некоторые мастера сначала присоединяют шланг, а затем занимаются монтажом варочной панели.
После подключения открывается газовый кран. Надо обязательно мыльным раствором промазать все стыки и соединения, чтобы быть уверенным, что протечек газа нет. Не используйте для этого открытый огонь. Это запрещено правилами техники безопасности.
Теперь надо проверить, как горят конфорки прибора. Их включают по одному и зажигают. Все они должны гореть равномерно. Обязательно проверьте, как работает регулировка подачи газа на каждую конфорку, то есть, надо опробовать их работу в разных режимах подачи газа.
Если в конструкции варочной панели есть автоподжиг, то необходимо подключить аппарат к сети переменного тока напряжением 220 вольт. Поэтому еще на стадии ремонта кухни и установки кухонного гарнитура необходимо позаботиться о проведении провода и установки розетки. Если панель устанавливается в уже эксплуатируемую мебель, тогда вариант один – проложить кабель по плинтусу и установить ниже столешницы на стене накладную розетку. В данном случае придется делать отверстие в задней стенке напольного шкафа на уровне установленной розетки. Через это отверстие и проводить подключение

Обратите внимание, что высота установки розетки определяется длиною питающего провода самой плиты. И еще один момент относительно электроподжига

Специалисты рекомендуют для подключения такой панели не металлический шланг в чистом виде, а в пластиковой оплетке. Это на случай короткого замыкания.
В комплектации газовой панели приходят две разновидности жиклеров, которые устанавливаются в конфорки. В одних сквозное отверстие с большим диаметром, они предназначаются для магистрального газа. Другие с маленьким отверстием, они устанавливаются, если варочная панель подключается к баллону. По умолчанию на заводе монтируются первого вида жиклеры. Эти приспособления устанавливаются на резьбу, поэтому заменить их не проблема. Кстати, многие производители в комплект аппарата прилагают специальные ключи именно для жиклеров.

Читать также: Как правильно выбрать газовую варочную панель: обзор моделей

Процесс установки

Теперь к вопросу непосредственного монтажа индукционной или любой другой варочной панели.

Для работы потребуется взять:

герметик;
уплотнительную ленту;
зажимы;
саморезы;
электролобзик;
дрель со сверлом и пр.

Вообще в комплектацию панели должны входить зажимы, а также крепежные элементы.

Алгоритм примерно следующий:

Распакуйте варочную панель. Внимательно прочитайте инструкцию. Вырезать отверстие под оборудование нужно согласно руководству для монтажа. Если же в инструкции размеры не указаны, придется действовать иначе;
Сделайте замеры встраиваемой части панели. К каждой стороне прибавьте 7-10 мм. Это будет тепловой зазор. Многими выполняется установка варочной поверхности впритык. Это категорически неправильно. В процессе нагрева встроенная часть может нагреваться. От этого идет расширение. Если зазора не будет, столешница деформируется. Еще есть риск того, что панель из стекла разлетится на миллионы кусочков. Это проверено на практике, когда устранял косяки недомастеров;
Вырезав отверстие, не торопитесь сажать панель на герметик. Это не стоит делать по аналогичной причине. Здесь лучше взять уплотнительную самоклеящуюся ленту. Она обычно идет в комплекте. Лентой обклейте внутренние кромки, на которые будет нависать панель. Еще ленты можно приклеить на края выреза столешницы по периметру. Но первый вариант предпочтительнее;
Вопрос в том, нужно ли силиконоить что-то. Да. С помощью герметика закройте торцы отверстия в столешнице. В теории влага туда и так попадать не должна. Но лучше перестраховаться. Хорошенько вотрите силикон;
В нижней части панель стягивается со столешницей с помощью крепежных скоб из комплекта. Их можно ставить разной стороной. Зависит от толщины столешницы.

Дополнительно можете закрепить полученные навыки из видео.

Схема подключения электрической панели

Стандартная клеммная коробка варочной панели, в частности варочные панель Bosch, — хоть индукционной, хоть электрической — имеет шесть контактов (заземление, три фазовых — L1, L2, L3, два нулевых — N1, N2 и провод земля — PE). Обычный трехжильный кабель электропроводки, используемый в сетях с напряжением 220 В, подключается таким образом. К одному из трех первых контактов L1-L3 (предварительно соединенных между собой перемычками) подключается фазовый провод (как правило, красный, коричневый или серый). Четвертый и пятый контакты N1 и N2 также соединяются перемычкой, к ним крепится нулевой провод (как правило, синий). А к разъему заземления, отмеченному специальным значком PE, присоединяется третья жила кабеля (желто-зеленая, желтая).

В сетях с напряжением 380 вольт, как правило, используется пятижильный провод. В этом случае надо убрать перемычки с первых трех контактов клеммной коробки и подключить к ним три фазовых провода. Нулевой и заземляющий проводники монтируются так же, как и в случае трехжильного кабеля. Используя такую схему, можно эффективно распределить напряжение, обезопасив себя от поражения током и возможного воспламенения проводки.

Другой вариант — подключения индукционной и электрической варочной панели в розетку. В стандартной розетке заземление, как правило, располагается по центральной оси относительно двух других контактов. Затем индикатором напряжения определяется фазовый и нулевой разъем (можно воспользоваться простейшей отверткой-тестером: лампочка горит — фаза, не горит — ноль). Собираете вилку и прикрепляете провода к клеммам, как и в вышеизложенных примерах.

Монтажные работы

В первую очередь, нужно определить вид шкафа духового и варочной поверхности. Эти элементы, могут быть зависимыми друг от друга и автономными. Если выбран первый вариант – два элемента располагают в одной нише. В автономном варианте варочная панель, может устанавливаться в центре гарнитура, а духовка в любом удобном месте, куда может достать шланг для подачи газа.

Подключение шкафа газового духового и его запуск, начинается с монтажа оборудования в нишу гарнитура. Для этого, заднюю панель ниши, нужно снять, а духовку поставить на два бруска, которые предварительно прикреплены к поверхности мебельного гарнитура. Это обеспечит вентиляцию духовки и ниши, для избегания возгорания. Далее осуществляем подсоединение электричества. Это необходимо для функционирования вентилятора, электрической управляющей панели и прочих функций, работающих от электросети.

Следующий этап – подсоединение к газоснабжающей системе. Этот этап монтажа предполагает соединение шкафа духового и газовой трубы, посредством шланга. Также, необходимо осуществить подключение варочной поверхности к газопроводу. В этом случае, можно воспользоваться сварным соединением труб. Не забудьте перед началом проведения работ, отключить подачу газа в дом или квартиру.

После того, как газовый духовой шкаф и варочная панель подключены к подаче топлива, необходимо настроить все функции оборудования, проверить работоспособность горелок, системы газ-контроль. Проверке и регулировке подлежит клапан, отвечающий за подачу газа.

Детальная инструкция по подключению газовой варочной панели и духовки, представлена на видео.

Соблюдаем правила безопасности

Подсоединяя духовой шкаф к электросети, помните, что провод ни в коем случае не должен соприкасаться с газовой трубой. Предельная температура нагрева проводника не должна быть выше 70 0 С. Запрещается применять удлинители, двойные или тройные розетки. Все дополнительные провода и соединения, могут являться причиной пожара. Перед тем, как приступить к мойке шкафа духового, его следует отключить от подачи электричества.

Перед окончательным завершением монтажных работ, рекомендуется проверить все стыки на предмет утечки газа. Для этого воспользуйтесь мыльной пеной, которую нужно нанести на соединительные элементы. Если при включении газа в каких-либо местах мыло начнет пениться, значит, здесь имеется отверстие. Устранив трещину и утечку, можно спокойно пользоваться оборудованием.
https://www.youtube.com/watch?v=gZhAjE8tk2k
Подводя итоги, отметим, что подключение газа к варочной панели и духовому шкафу, лучше доверить профессионалам

Также, детально проштудируйте советы специалистов. Только при пошаговом выполнении монтажных работ, при соблюдении мер безопасности, газовое оборудование можно подключать своими силами.

Газовые духовые шкафы бывают зависимыми и независимыми. Их различие лишь в расположении панели управления. Подключение газового духового шкафасамостоятельно возможно при наличии минимальных знаний в области электрики, физики, газоснабжения и наличия в ваших руках разводных ключей и другого инструмента.

Выделяют несколько этапов монтажа устройства:

подключение к электричеству;
подключение к системе газоснабжения;
установка его в кухонный гарнитур;
проверка на утечку газа;
тестирование.

Духовка устанавливается в помещениях с хорошей вентиляцией, оснащенных вытяжкой или электрическим вентилятором. При этом главным условием нормального функционирования бытового прибора является наличие должной циркуляции воздуха вокруг духового шкафа. Поэтому подключение бытовой техникитакого типа связано с некоторыми особенностями.

Перед монтажом устройства удалите заднюю стенку кухонного гарнитура, а саму духовку установите на пару брусков, закрепленных на некотором расстоянии от пола внутри мебели. Еще один нюанс связан с высокой температурой нагрева устройства. Материал, из которого изготовлена вся смежная с духовым шкафом мебель, должна выдерживать температуру нагрева минимум 120°
С.

Какой кабель для электроплиты подойдёт?

Правильный выбор кабеля очень важен, если вы хотите подключить варочную панель к электросети без ошибок.

Есть две основные характеристики:

Количество проводов должно соответствовать количеству контактов на клемме прибора. Обычно имеется 3 или 4 провода. Выберите 3, если вы подключены к сети с 1 фазой и доступно около 200 Вт.

Затем определитесь с толщиной. Эта функция зависит от мощности. Обычно выбирают 2 и 4 мм². А кабели 6 мм² не подходят для маломощных устройств.

И обратите внимание на тип и конструкцию. Они выпускаются в мягком и жестком вариантах

Оба подойдут.

Они являются самыми популярными и надежными:

Как подключить газовую варочную панель: пошаговая инструкция

Работа со столешницей

Актуальным пунктом в мероприятии является правильное выверение размеров. Обычно в комплекте с самой плитой идет шаблон. Он как раз и будет использоваться для того, чтобы сделать пропил в столешнице. Однако все лучше проверить еще раз — от ошибок никто не застрахован.

Важно выбрать правильное месторасположение будущей встроенной панели. Ориентируясь на роль предмета в дизайне интерьера кухни, не следует забывать о том, что:

Обязательным условием является доступ свежего воздуха.
Надо проследить за тем, чтобы на поверхность не попадала вода.
Панель обязательно должна располагаться на безопасном расстоянии от мебели в кухне.

Как сделать правильный пропил? Для этого на столешнице чертится контур будущего прибора. Потом остается только вырезать его при помощи пилы по дереву. Маленькая хитрость от специалистов — лучше всего при работе отступить от краев начерченного контура на 1-1,2 внутрь. Дальше будущее «посадочное» место обрабатывается специальным герметиком (лучше выбрать силиконовый — он наиболее влагостоек). Такая мера защитит материал от проникновения внутрь влаги.

Как подключить газовую варочную панель: переходим к установке

Перед началом непосредственных работ по подключению нужно осмотреть само устройство

Важно, чтобы оно тоже не имело механических повреждений (это может оказаться опасным). Если таковых не обнаружилось, можно смело приступать к работе

Весь процесс будет происходить следующим образом:

Прибор вставляется в подготовленное для него отверстие.
Газовый шланг подсоединяется ко входному крану у газопровода (чтобы избежать утечки, лучше всего пользоваться обмоткой).
Второй конец шланга подключается к выходу панели, который предназначен для подобного подсоединения
Следует обратить внимание, что на варочной газовой панели может быть два варианта такого выхода (один из них будет предназначен для баллонного устройства). Более детально может подсказать прилагаемая к аппарату инструкция.

После завершения подключения шланга, нужно будет открыть газовый кран
На обмотку тем временем наносится мыльный раствор. Он поможет понять, есть ли утечка газа или нет. Если движения пены и появления пузырьков не наблюдается, то все в порядке.
Подключается сама панель.
Включается одна из конфорок — нужно подождать минуту, чтобы успел выйти весь воздух. После этого уже можно будет включить саму горелку

Такие «махинации” необходимо проделать со всеми конфорками.
Очень важно проводить установку газовой варочной панели под уровень — это позволит избежать ненужных «перекосов» и возможных дальнейших ошибок в её работе.

Материалы и инструменты, необходимые для проведения работ

При подключении газового баллона к плите понадобятся:

2 хомута;
штуцер, имеющий носик, чтобы присоединить шланг и внутреннюю резьбу (должен входить в комплект с газовым прибором);
плита новая или старая, но в исправном состоянии;
редуктор с входным давлением 30 мбар;
газовый баллон из металло-композитных, полимерно-композитных или других специальных материалов с вместимостью 5–50 л;
резиновый или резино-полимерный соединительный шланг, который может поддерживать комнатную температуру и не нагревается выше 30 градусов;
герметизирующая лента;
специальный газовый ключ.

С духовкой или без нее?

Выбор независимой или зависимой варочной панели – еще один критерий, которой требует тщательного рассмотрения.

Зависимая варочная панель внешне напоминает большую стационарную газовую плиту. Панель и духовой шкаф связаны между собой приводами. Этот вариант подойдет ценителям традиционных газовых плит.
Независимая или как ее еще называют автономная варочная панель. Состоит из панели, на которой расположены конфорки. Духовым шкафом не комплектуется. Его приобретение – ваше личное желание.

Совет. Те, кто решил не приобретать духовку или разместить ее отдельно от варочной поверхности, могут установить посудомоечную машину или шкаф для посуды.

Как подключить варочную панель: инструкция

Процесс подключения варочной панели определяет вид этой панели. Если вы выбрали газовую встроенную варочную панель, то её подключение проводит мастер. Иначе вы не только нарушаете законодательство, но и создаёте серьёзную угрозу для жизни окружающих, если при установке что-то пойдёт не так.

Подключить электрическую варочную панель можно без посторонней помощи. Но при этом должны быть:

Инструкция.
Полный набор инструментов.
Знания, как обращаться с электричеством.

Столешница варочной панели Также важно правильно работать со столешницей:

Самый большой промежуток между плитой и столом – 2 мм;
Толщина столешницы не может быть меньше той, что указана в руководстве к панели;
Рабочая поверхность выравнивается по переднему краю кухни.

Врезка варочной поверхности

Шланг сильфонный и диэлектрическая муфта у нас есть, теперь переходим к монтажу газовой варочной поверхности.

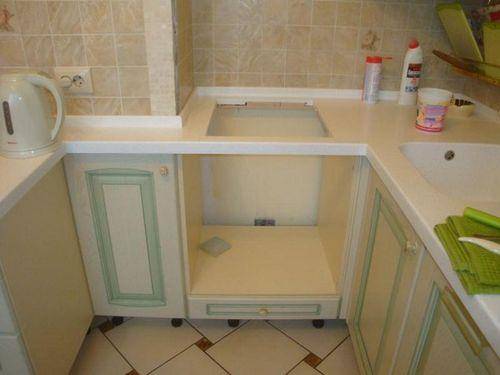

Перед тем как вырезать отверстие в столешнице под варочную поверхность, обратитесь к инструкции к вашей модели варочной поверхности. У нас были приложены следующие схемы с рекомендациями. Размер отверстия согласно схеме 56*48 см.


Рис. 5. Схема врезки варочной поверхности

Производитель рекомендует выдерживать следующие расстояния до стены, до пенала и до вытяжки. Что касается вытяжки, то тут корректнее будет изучить рекомендации по вашей модели вытяжки.


Рис. 6. Рекомендации по размещению варочной поверхности и вытяжки

Если у вас варочная газовая поверхность расположена на духовкой, то при разметке выреза учтите этот момент, чтобы варочная поверхность не оказалась в стороне и вы не смогли нормально её закрепить, а то и столешницу, в случае ошибки, придётся новую покупать.

Информация!

Для справки, ширина корпуса для духовки 600 мм, если откинуть толщину двух боковых стенок по 18 мм, то внутренняя ширина корпуса 564 мм, а ширина выреза по инструкции 560 мм, то есть сделать надо всё точно.

Опасно ли соседство индукционной панели и духового шкафа

Все большей популярностью пользуется техника, встраиваемая в кухонную мебель: компактно расставленные предметы интерьера высвобождают место. Каждая хозяйка стремится сделать кухню местом максимально комфортным и, по мере возможности, просторным. Использование новой техники с современной технологией иногда вызывает вопрос безопасной совместимости при близком расположении. Одним из примеров является опасение относительно установки индукционной панели над духовым шкафом. Действительно ли такое соседство может привести к негативным последствиям — рассмотрим далее.

Инструкция по установке

Установку как варочной панели, так и духового шкафа начинают с подготовки места.

Монтаж варочной панели

Подготовка места для установки панели заключается в обработке торцов посадочного отверстия. Торцы обрабатывают специальным уплотнителем, который поставляется в комплекте с варочной поверхностью. Если его нет, срезы обрабатывают силиконом. Это предотвратит образование грибка и размножение плесени.

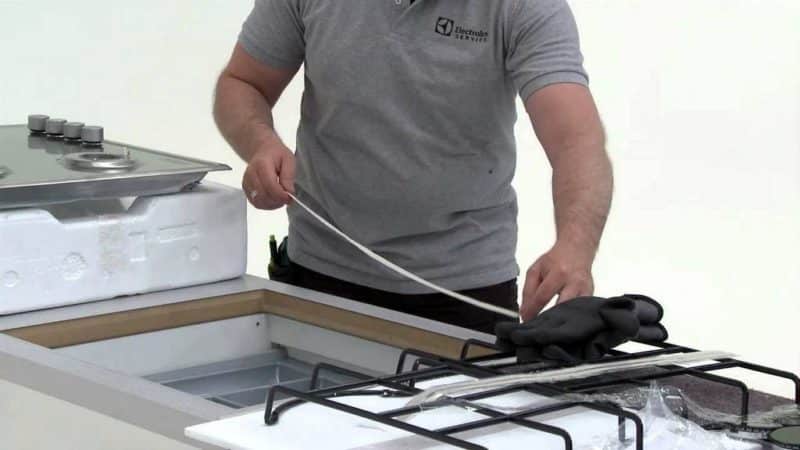

После высыхания уплотнителя приступают к установке прибора. Панель аккуратно вставляют в подготовленную нишу. Завершающий этап – фиксация варочной поверхности в столешнице. Для этого используют специальные зажимы, закрепляющие положение панели с внутренней стороны. Фиксаторы не позволяют поверхности двигаться в отверстии.

После установки панель подключают к сети согласно электросхеме, указанной с обратной стороны изделия.

Монтаж духового шкафа

Духовой шкаф устанавливают в нишу под варочной поверхностью. В процессе установки с помощью уровня проверяют горизонтальность поверхности, на которой располагается прибор. Это максимизирует эффективность работы устройства.

Завершив установку, замеряют расстояние от дна духового шкафа до пола – оно должно быть не менее 8 см. Такое же расстояние выставляют между стеной и задней поверхностью устройства.

После установки духовой шкаф подключают к электросети и проверяют, как он работает.
