Подключение духового шкафа после установки своими руками: инструкция, рекомендации и видео

Какие духовые шкафы бывают?

Прежде чем разбираться как установить духовой шкаф, нужно иметь представление о том, какие они бывают.

В зависимости от места расположения духовки делятся на:

Встраиваемые.

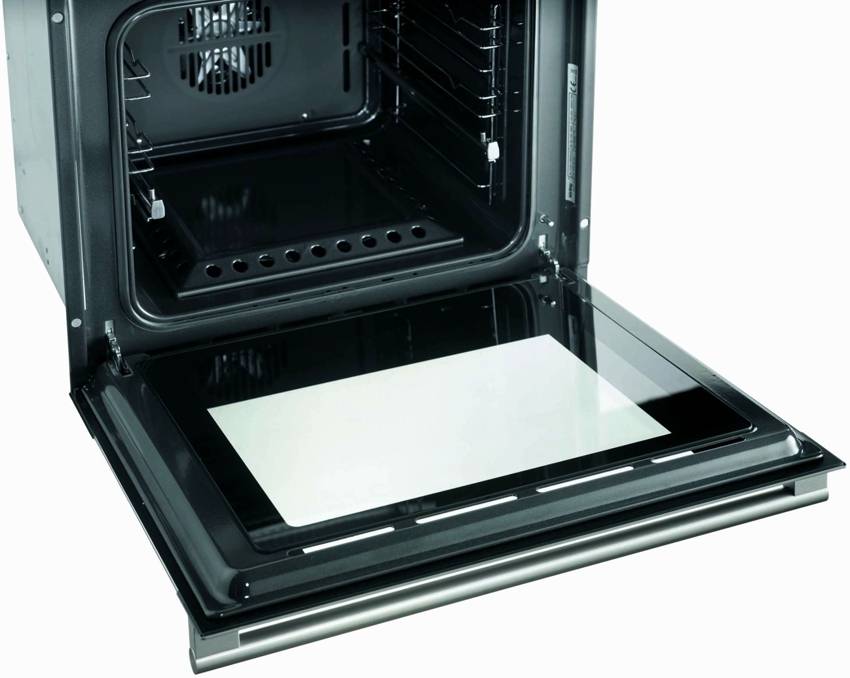

Встраиваемые духовые шкафы

Самостоятельные.

Самостоятельный духовой шкаф

Если вы имеете дело с первым вариантом, то понадобится заранее подготовленная ниша. При этом сама духовка может быть газовой или электрической. Первая стоит дешевле. Но она по наблюдениям пользователей не точно распределяет тепло, из-за чего блюда подгорают, а также всегда есть риск утечки газа. Обезопасить себя помогают модели с газовым контролем. У электрической духовки несколько режимов и прекрасная защита от перегрева. Но ценник вас может расстроить – дорого. И есть вопросы по эксплуатации в домах, где перебои с электричеством норма.

В зависимости от способа установки печи делятся на:

Зависимые.
Независимые.

В первых моделях духовой шкаф связана с варочной поверхностью общим выключателем, из-за чего устанавливают их обязательно парой. А вот независимые можно устанавливать отдельно, как вам удобно, так как у них своя система управления.

Подключение варочной панели к электрической сети своими руками

Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.

Подключение варочной панели к однофазной электрической сети

Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.

Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.

Подключение варочной панели к трехфазной электрической сети

Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.

Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
Закрепляем кабель на корпусе варочной панели скобой-фиксатором.

Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи

Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.

Установка и подключение электрического шкафа

Встраиваемый духовой шкаф вполне может быть и газовым. Однако такое подключение к сети может выполняться только специалистами газовой службы – все эти нюансы ими тщательно контролируются.

Совет! Перед подключением духовки подача газа в квартиру перекрывается. Поэтому выгоднее устанавливать и варочную поверхность сразу.

Процесс подключения состоит в соединении духового шкафа с трубой, которая подает газ в кухню, посредством специальных газовых шлангов, при этом источник газа должен находиться на расстоянии до 1,2м от духовки.

Перед окончательным включением техники газ обязательно проверяется на включение – как только появится характерный запах, подача газа вновь перекрывается до устранения неполадок. По завершению работ технику подключают к электрической сети (от электричества работают поджиг, освещение).

Тумба для духовки делается высотой 720 мм, без учёта высоты регулируемых пластиковых ног, и шириной 600 мм, глубина корпуса 560 мм, что превышает глубину стандартного корпуса 522 мм.

Внимание!

При проектировании тумбы для встраиваемого духового шкафа обязательно изучите схему встраивания из инструкции к Вашей духовке.

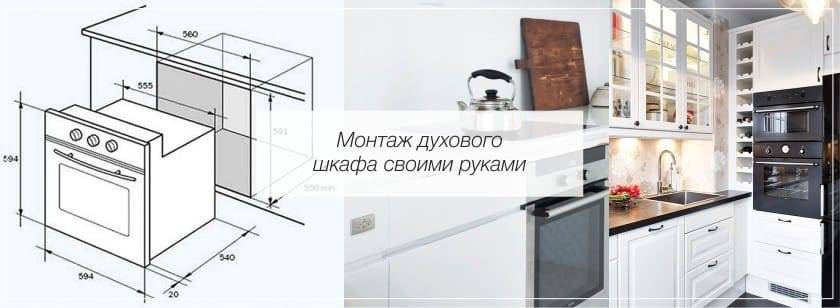

В нашей инструкции размер проема для установки духовки 595*595 мм — это стандарт, но встречаются духовки другого размера, поэтому будьте внимательны. Кстати, на схеме
Вы ещё видите, что глубина корпуса для духовки должна быть не менее 560 мм.


Рис. 16. Схема встраивания электрической духовки


Рис. 17-18. Корпус тумбы для духовки

В нижней части корпуса для духовки устанавливается ящик метабокс самой малой высоты, подробно читайте о метабоксах
на странице о направляющих метабокс.

Внимание!

При проектировании ящика не забудьте оставить пространство по высоте не менее 595 мм для духовки. Корпус для духовки делается без задней стенки, чтобы избыткам тепла было куда уходить.


Рис. 19. Корпус духовки, задняя верхняя стяжная панель расположена вертикально


Рис. 20. Ящик в нижней части тумбы для духовки

На торцы боковых стенок корпуса для духовки крепим термоизоляционные планки, они покупаются отдельно, подробно о таких планках
читайте в статье о секретах надежной кухни.

Термоизоляционные планки защитят фасады на смежных корпусах, особенно это важно, если фасады пленочные. В противном случае возможно отслоение пленки и нужно будет покупать новые фасады


Рис. 21. Установка термоизоляционных планок

Кстати, духовки продаются без евровилки, её надо купить отдельно. Как подсоединить евровилку читайте на специализированных сайтах или доверьте это электрику, если боитесь.

Что касается подготовки разводки для электрической духовки, то это тоже не тема мебельного сайта. В
нашем случае дом новый и в нём всё уже учтено, оставалось только вилку подключить к розетке, а вернее к удлинителю.


Рис. 22. Электрическая духовка перед установкой в тумбу


Рис. 23. Схема крепления духовки к корпусу тумбы


Рис. 24. Установка электрической духовки

Электрический духовой шкаф самостоятельно установить проще, чем газовый. Перед тем, как встроить духовой шкаф, необходимо обеспечить следующие условия:

необходимое расстояние от ближайших поверхностей: между боковыми стенками соседних тумбочек и кухонной стеной — около 5 см., расстояние от пола 5 — 9 см.
Саму духовку желательно выставить строго по уровню, неточная установка может привести к нарушению ее работы.

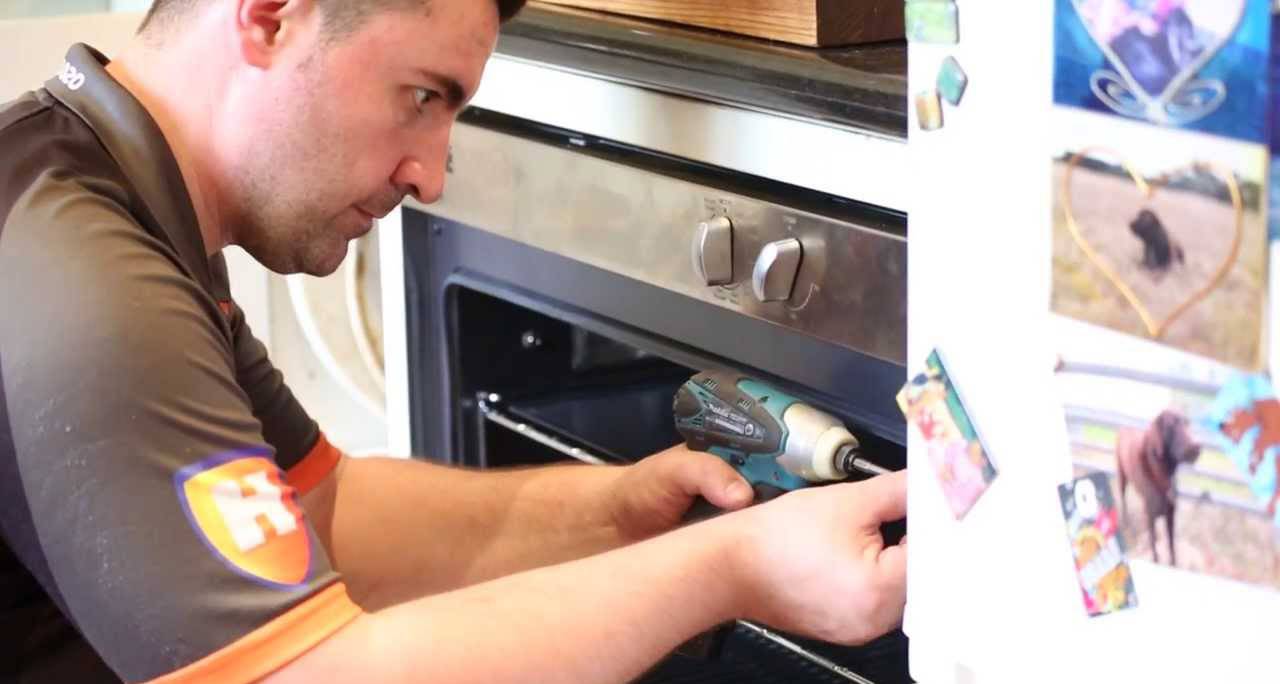

Далее духовка прикручивается к боковым стенкам установочного шкафчика или к дополнительным деревянным планкам, закрепленным на стенках соседних кухонных тумбочек.

Основная трудность при установке электрического духового шкафа заключается в вопросе, как подключить его к электрической сети. Большинство духовок рассчитаны на очень высокое электропотребление, поэтому не каждая проводка выдерживает такую нагрузку. Решая, как правильно подключить электрический шкаф, приходится идти на монтаж дополнительной линии для подключения к силовому щиту и установки отдельного автомата.

Электрический духовой шкаф установить намного легче чем газовый, следует лишь придерживаться основных правил

Выпускаемые модели духовых шкафов предусматривают два способа подключения в электрическую сеть: через вилку с розеткой или напрямую через колодку.

В первом случае выбирается вилка и розетка по максимальному току: для плиты мощностью до 3,5 кВт. они должны быть рассчитаны на ток 15 А., при мощности до 5 кВт. это значение возрастает до 32 А. Применяются трехконтактные розетка и вилка с заземлением (обычно это провод желто-зеленого цвета), контакты с белым и голубым проводом подключаются к сети.

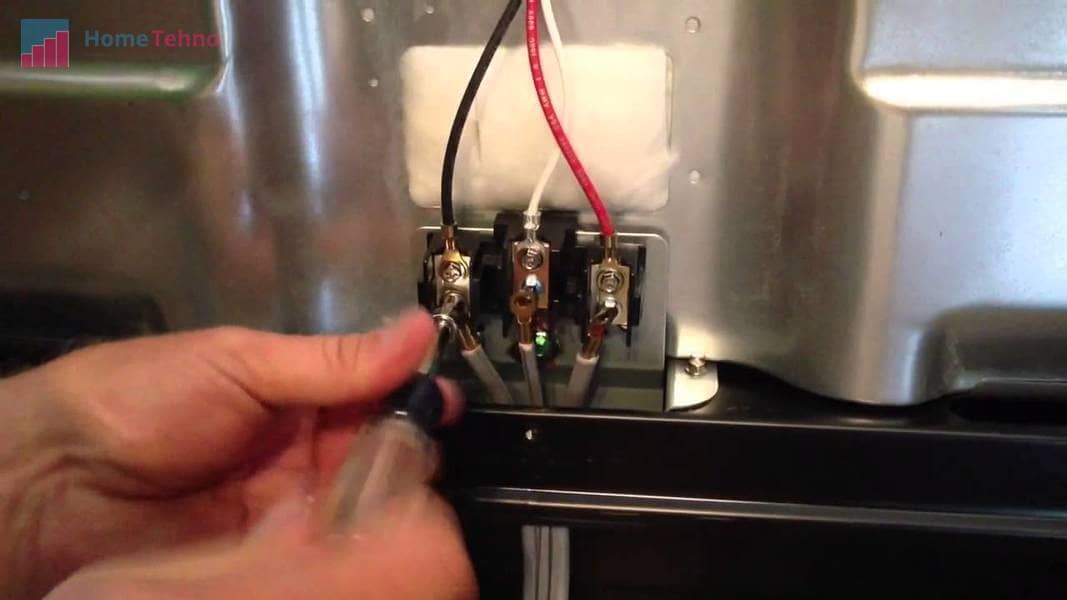

При подключении через клеммную колодку с винтовыми зажимами также соблюдается цветовая маркировка.

Установка встраиваемого газового духового шкафа: общие рекомендации

Монтаж встраиваемого кухонного оборудования, работающего на газу, предполагает ряд определенных трудностей. Основная проблема – это подведение магистрального газопровода к приборам. Наибольшее число сложностей возникает при монтаже встроенного газового оборудования.

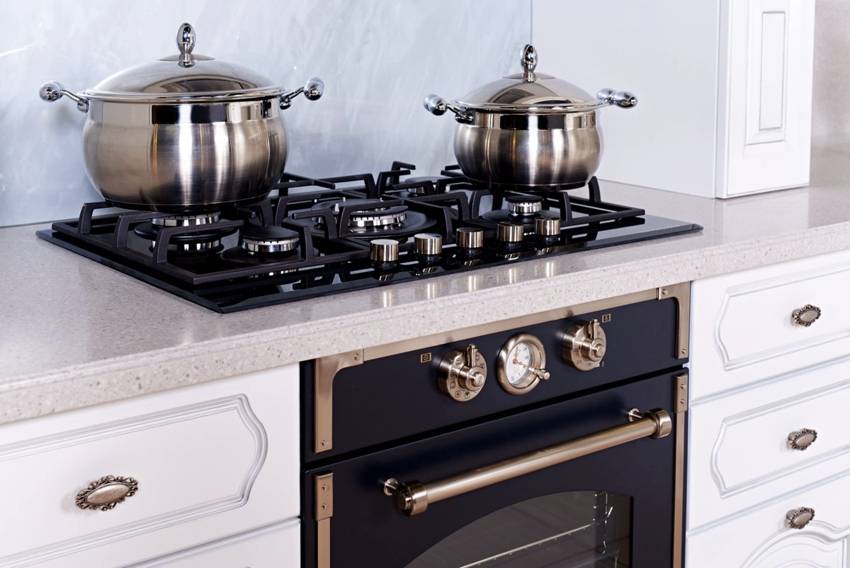

Комплект газового духового шкафа и варочной поверхности

Вне зависимости от того, предполагается установка газовой варочной панели и духового шкафа электрического типа, компактной газплиты или зависимой духовки от варочной поверхности, в любом случае потребуется подвод магистральной газовой системы. Эту работы уполномочены выполнять только квалифицированные и сертифицированные специалисты. Самостоятельное вмешательство в газопровод на любом его участке недопустимо, так как несет опасность не только для обитателей конкретной квартиры, а потому подразумевает наказание в виде существенного штрафа.

Правила монтажа газовых приборов предусматривают наличие специальной защиты. Не допустимо подвергать элементы газопровода любому физическому влиянию, а также температурным перепадам. В целях безопасности запорный кран выносят на участок с легким доступом, что позволяет быстро перекрыть подачу газа в случае аварийной ситуации. Если предполагается подключение одного устройства, то допустимо применение простого сильфонного шланга, однако при условии, что его укладка не предполагает установку дополнительных держателей и деформацию стен. Но при этом дина шланга не должна превышать 2 м. Использование переходников недопустимо.

Ряд моделей духовых шкафов имеют 2 выхода для соединения с газовой трубой – одновременно с правой и с левой стороны. Поэтому после монтажа одного из кранов, на второй следует поставить заглушку. На некоторых дорогих моделях с этой целью уже производителем предусмотрен специальный заводской клапан. Бюджетные духовки предполагают вставку чопика или накрутку крана. Для вывода прямого типа больше подойдет Г-образный адаптер.

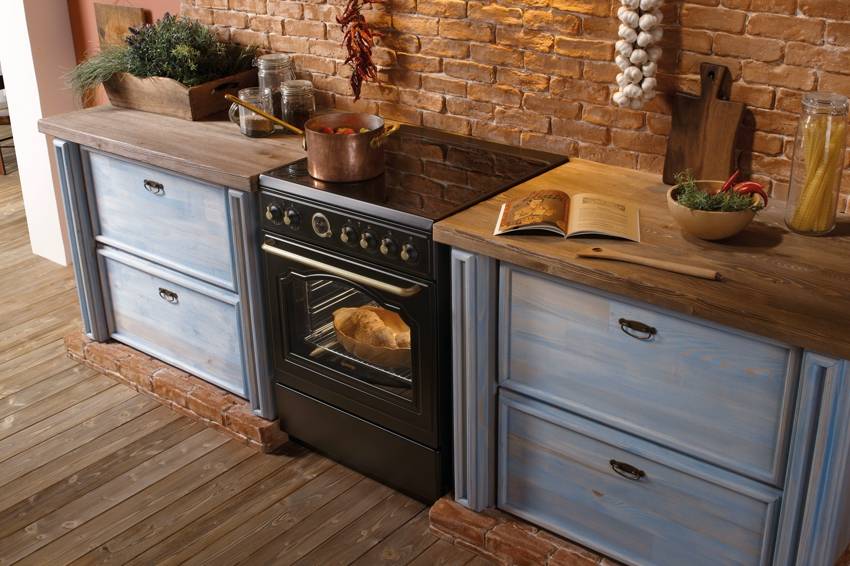

Газовая духовка, стилизованная под ретро стиль

Установка встроенного газового духового шкафа: нюансы и последовательность

При монтаже газовой духовки следует учесть, что газовые отводы не должны располагаться под мойкой, за стиральной или посудомоечной машиной, а также иной бытовой техникой, в частности и за духовым шкафом. Расположение газового прибора от магистральной трубы должно быть на расстоянии не меньше 1,2 м. При этом использовать переходники и удлинители нельзя.

Между духовкой и подводной трубой расстояние должно быть как минимум 30 см. Двери, дымоходный и вентиляционный каналы должны находиться в диапазоне не менее полуметра, а электропровода – в 10 см от трубы. Запорные краны должны располагаться на высоте минимум 80 см, с отступом от оборудования в 20 см. Каждая из единиц газовой техники должна иметь свой запорный кран, поэтому в подключении отдельного духового шкафа, работающего на газу, допускаются сварочные работы.

Перед окончательным монтажом и подключением газовой духовки следует тщательно проверить, в каком состоянии пребывают все элементы и их работоспособность в комплексе

Основное внимание необходимо обратить на герметичность соединений. Сейчас представители газовой службы делают это с использованием специальных приборов, оснащенных датчиками

Раньше утечку определяли при помощи мыльной пены.

Подключение духовки к газопроводу лучше доверить специалистам

Перед встраиванием техники в нишу гарнитура необходимо в обязательном порядке перекрыть газ. Удостоверившись в том, что все соединения надежны, можно производить подключение прибора.

Истоки возникновения проблемы

Часто на кухне квартиры или частного дома в точке подключения оборудования предусмотрен только один электрический вывод. Так было спроектировано жилое помещение, особенно это касается старых домов.

Вместе с тем перед нами сточит задача обеспечить подключение одновременно двух независимых нагрузок, каждая из которых имеет собственный электрический ввод.

Критичной такая ситуация становится в том случае, когда электрооборудование:

имеет большую мощность, которая не позволяет решить поставленную задачу через многорозеточный удлинитель или тройник;
в силу своего назначения изначально не рассчитано на частые подключения и отключения.

Дополнительным усложняющим фактором становится то, что находящиеся в данной точке нагрузки электроприборы, в нашем случае духовой шкаф и варочная панель, должны функционировать одновременно, а решить проблему альтернативным подключением одного из устройств к другой точке не получается.

Монтаж в 4 шага

Как установить встраиваемый электрический шкаф? Здесь главное – делать все четко по инструкции производителя и соблюдать правила безопасности.

Шаг. 1 Подготовка: проверяем электропроводку. Основные требования к сети, к которой будет осуществляться подключение и установка электрического духового шкафа:

Достаточный уровень сопротивления;
Высококачественные провода, сечение которых соответствует заявленной мощности прибора;
Заземляющий провод и система заземления (стандартные требования при подключении любой бытовой техники дома);
Защитный автомат, срабатывающий при перегрузках или сбоях в работе прибора.

Совет! Величина тока, обеспечивающая срабатывание автомата, подбирается индивидуально. На это влияет электрическая мощность конкретной выбранной модели.

Чтобы подключить встраиваемый духовой шкаф в соответствии со всеми требованиями безопасности, необходимо использовать мощный медный провод (действительно, лучше создать отдельную ветку проводки). Поскольку духовка потребляет очень много электричества, понадобятся и специальные розетки, рассчитанные на мощность, указанную в техпаспорте техники.

Остальные правила безопасности таковы:

Соединение проводов на скрутке не допускается.
Возбраняется прямое соединение проводов, выполненных из различных материалов – алюминия и меди.
Чтобы состыковать провода, обязательно нужно применять винтовые клемники.
Подключение к электрощиту должно проходить через отдельный автомат.

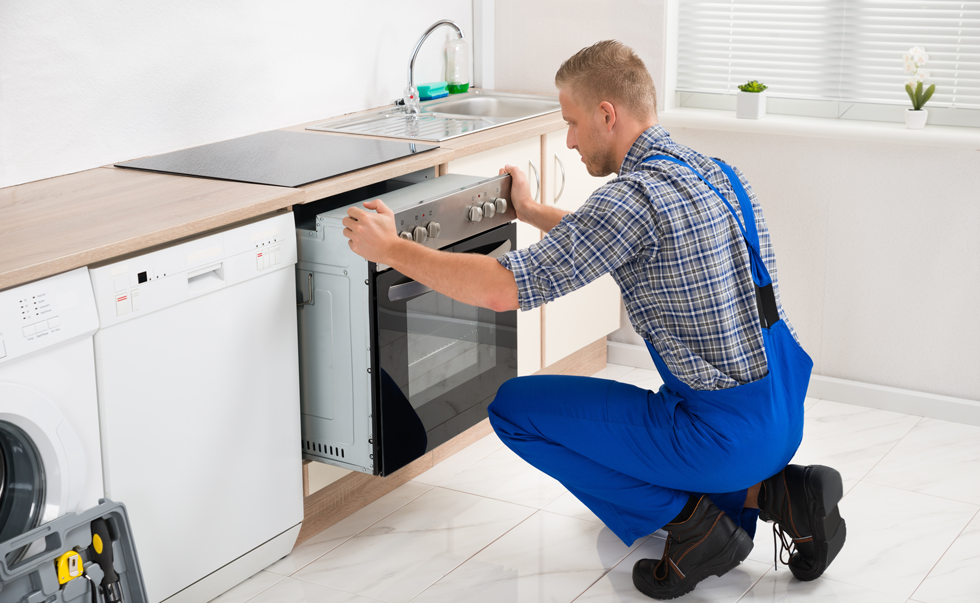

Шаг 2. Далее встраиваемый духовой шкаф помещается в специальную, заранее подготовленную нишу. Если ниша имеет заднюю стенку, то нужно сделать в ней отверстие для проводов.

Шаг 3. Затем духовка вставляется на место и надежно фиксируется винтами (которые прилагаются в комплекте) шуруповертом или крестовой отверткой.

Шаг 4. Осталось только помыть все внутренние поверхности духового шкафа, затем прокалить его при максимальной температуре (150 — 250 С) 30 минут и после остывания протереть влажной тряпкой. Духовка готова к использованию!

Порядок установки электрической духовки

Установка электрического духового шага

Самостоятельно установить электрический духовой шкаф проще, чем газовый, но всё же кое-что знать нужно.

Технику монтируют под рабочей поверхностью или выше её в заготовленной нише. При этом нужно оставлять свободное место между духовкой и шкафом, иначе это может нарушить работу прибора. А после фиксируют духовку к стенкам нише.

Самая большая трудность при установке встраиваемого электрического духового шкафа – подключить его к сети. Понадобится соединение с двумя или тремя фазами. Если есть напряжение 220 В, подойдёт первый вариант. Иногда приходиться делать ещё одну линию, так как духовки мощные, тратят энергии порядком.

Сечение провода должно совпадать с мощностью прибора. Например, если у духовки есть парогенератор, то это уже не меньше 4 кв. мм.

Установка электрического духового шага

Для собственной безопасности рекомендуем делать заземление. В квартире это можно сделать на общий щиток. А в своём доме допускается использование розетки, но при этом вилка идёт с заземляющей пластиной. И сама розетка должна находится от пола на 10 см и выше. Расстояние между ней и прибором должно быть таким, чтобы ещё оставалась длина шнура. Вилка не должна выходить из розетки с трудом.

Кроме того, рекомендуется на линии устанавливать устройство защитного отключения, но лучше, если это будет делать опытный мастер. Устройство убережёт проводку от перегрева и замыкания. И в целом, чтобы после установки встроенный электрический духовой шкаф работал исправно, выбирайте провода с большим сечением, автомат защиты и защитное отключение.

Основные типы конструкций духовых шкафов. Правильно размещаем технику

Встраиваемый духовой шкаф может быть:

Зависимым, то есть установленным совместно с варочной поверхностью;
Независимым, как абсолютно отдельный предмет техники, который вы можете установить в любое место кухни.

А подключение духового шкафа может производиться к электрической или газовой сети.

Внимание! Если к электрической сети можно подключить духовой шкаф самостоятельно, то встроить газовый шкаф невозможно без привлечения специалистов. Установка духового шкафа своими руками может осуществляться двумя способами:

Установка духового шкафа своими руками может осуществляться двумя способами:

Традиционный, когда духовой шкаф устанавливался под столешницу. Верхним элементом такой конструкции может являться варочная панель.

Встраиваемый духовой шкаф устанавливают отдельно от варочной панели, помещая его выше уровня столешницы. Это позволяет легко следить за приготовлением пищи, упрощает уход за рабочими поверхностями, однако в этом случае необходим шкаф, в котором можно выделить нишу.

Независимо от того, где будет устанавливаться духовка, ниша должна соответствовать определенному размеру. Сегодня габариты встраиваемой техники стандартизированы, вы сможете найти модели (например, духовку и микроволновку) одинаковых размеров, которые смогут гармонично друг друга дополнить в одной стенке кухни.

Купить духовку и кухонный модуль под нее можно в такой последовательности:

Сначала спроектировать и заказать кухонный гарнитур, а потом под заданные размеры будущей ниши выбрать духовку (все это можно сделать в одном и том же салоне);

Прежде можно купить и духовку, а затем при проектировании кухонной стенки указать размеры приобретенной модели.

Правила и этапы подключения

Главное правило монтажного мероприятия, направленного на подключение бытовой техники к линиям газового и электроснабжения – привлечение к этому делу специалистов — представителей газовой службы, электриков.

Пользователю полезно разобраться с тем, как подключается к сетям газовая плита с электрической духовкой, но на практике эту задачу должны решать только специалисты – работники сервисных служб, имеющие соответствующий допуск.

Каждая модель газовой (комбинированной) плиты имеет техническую документацию, где указываются характеристики газовой и электрической сети для подключения.

Соответственно, подведенные к месту установки техники линии ресурсных сетей, должны соответствовать указанным техническим характеристикам оборудования.

Инструктаж по установке духового шкафа

Процесс установки газового духового шкафа осуществляется в три этапа:

Подготовка к установке.
Монтаж.
Соединение газового оборудования с общей магистралью.

Нужно разобраться в каждом этапе поподробнее, во избежание возникновения вопросов на тему правильного монтажа газового оборудования.

Этап 1 – процесс подготовки к монтажу

Процесс включает в себя ознакомление с инструкцией по эксплуатации газового оборудования. Многие недооценивают данный этап, хотя от подробного изучения правил зависит продолжительность эксплуатации газового оборудования.

Для успешного монтажа кухонной плиты, следует сначала его распаковать и произвести осмотр всех его сторон, включающих:

Лицевую часть, на которой располагаются кнопки регулировки и дверца духового шкафа, не должна иметь дефекты, потертости, царапины. До окончания процесса установки не следует пока снимать защитную пленку.
Заднюю часть, с находящимися на ней атрибутами подключения к электрической сети и газовому сообщению.
Внутреннюю часть расположена внутри газового оборудования.
Выступающую часть характеризует наличием ручки дверцы и вентилей, регулирующих уровень мощности подачи газа.

Проверьте укомплектован ли шкаф всеми деталями, необходимыми для монтажа, сверив его наличие с комплектацией, указанной в техническом паспорте: наличие противней, поддонов, решеток гриля, крепежных и фиксирующих элементов.

Крепежный комплект состоит из направляющих, нескольких штук саморезов, возможно, небольшое количество крепежных деталей вас удивит, но для монтажа газовой плиты больше и не нужно.

Проведя проверку комплектации необходимых деталей, и проведя осмотр оборудования на отсутствие дефектов, можно перейти к подключению шланга для газа и установке газового оборудования.

Этап 2 – установка духового шкафа

Имея стандартные размеры и газового оборудования, и кухонной гарнитуры, в процессе осуществления установки, следует проследить за тем, чтобы размеры ниши и газового оборудования совпадали. Для проверки необходимо вставить плиту в нишу кухонной гарнитуры, он должен встать не плотно, имея небольшой отступ, который позволит без труда закрепить направляющие элементы.

Инструкции производителей по установке сводятся в следующем, что газовую плиту, согласно чертежным схемам, необходимо устанавливать либо на панель, находящуюся сверху, либо на направляющие элементы, расположенные по бокам. Для формирования стабильности плиты, ее корпус следует закрепить саморезами.

Процесс подключения электричества и шланга для газа совершают еще до момента фиксации оборудования.

Этап 3 – соединение духового шкафа с газовой магистралью

Для совершения данного действия, потребуются следующие набор инструментов:

отвертка;
газовый и разводной ключ;
фум-лента, предназначенная для герметизации и соединения газовых труб;
мыльный раствор.

Согласно правилам установки газового оборудования, во избежание возникновения аварии, установку газовой плиты следует производить с отдельным отводом трубы с установленным на нем краном, необходимым для отсечения газа. Подводка оказывает дополнительную защиту, путем присоединения ее через диэлектрик.

Правила установки диэлектрической вставки сводятся в следующем:

Приобретение диэлектрика
Выбор места для установки
Установка диэлектрика
Подключение газовой проводки

Другой конец диэлектрика подсоединяется к духовке. Газовый шланг одним концом должен быть подключен к газовому оборудованию. Следует учесть, то что шланг должен быть достаточной длинным, чтобы свободно доставать к подключению, даже в тот момент, когда газовое оборудование не вставлено в кухонный гарнитур. В этом и состоит один из нюансов установки газового оборудование встроенного типа.

Процесс проверки качества установки газового оборудования производят «по-старинке», а именно мыльный раствор наносят на газовую трубу и открывают поток газа. Появление пузырей означает плохую герметизацию, а их отсутствие означает, что монтаж произведен успешно

В противном случае при возникновении пузырей, следует повторно произвести герметизацию стыков ил пригласить газового специалиста для устранения прорех. После завершения процесса установки газового оборудования, необходимо произвести проверку исправности техники и правильно подключения, путем подключения оборудования к электрической сети.

Последний завершающий этап установки состоит в закручивании крепежных деталей и финишной проверке правильности подключения и установки.

Мощность духового шкафа электрического

Большинство покупателей делают выбор на основании следующих показателей:
функциональность,
мощность прибора,
энергопотребление.

Поэтому перед покупкой следует рассмотреть все описанные значения.

Электрическая модель

Потребляемая мощность духового шкафа может быть разной – от 1 до 4 кВт. Модели, которые имеют значение в диапазоне от 2 до 3 кВт, относятся к наиболее распространенным приборам и являются простыми устройствами для бытового использования.

Если же используются модели, потребляемая мощность которых больше 3,5 кВт, то следует оборудовать отдельную розетку, выдерживающую большую силу тока. Это необходимо для обеспечения нормальной работы электрической сети.

Большинство моделей встроенных духовых шкафов Bosch имеет определенные параметры. Высота обычно колеблется в пределах от 55 до 60 см, менее распространенными являются устройства высотой от 40 до 45 см.

Такие электрические приборы имеют удобную панель управления, на которой отображаются данные о процессе приготовления и другая информация о работе

Наличие дополнительных функций влияет на потребляемую мощность духового шкафа в кВт, поэтому на данный параметр также следует обратить свое внимание

Классы энергопотребления

Такие электрические приборы по степени энергопотребления разделяются на несколько классов.

Существует семь классов, которые имеют следующие показатели энергопотребления (кВт/ч):
менее 0,6;
0,6-0,8;
0,8-1;
1-1,2;
1,2-1,4;
1,4-1,6;
более 1,6.

Все эти показатели относятся к встроенным духовым шкафам Bosch малого объема. Если говорить о приборах, имеющих большие размеры, то стоит отметить, что такие приборы, относящиеся к классу А, будут потреблять от 1 кВт/ч.

Газовые модели могут иметь мощность около 4кВт, что не очень сказывается на оплате за коммунальные услуги, ведь газ значительно дешевле электричества.

Влияние на температуру

Мощность электрического духового шкафа влияет на температуру, при которой происходит приготовление блюд. Если взять приборы со значением потребления электричества от 3,5 кВт, то они могут нагревать до пятисот градусов.

Стандартная температура колеблется в пределах 220 градусов. Это означает, что оптимальная мощность встроенного духового шкафа должна равняться 2,5-3 кВт. При этом максимальный температурный показатель может составлять 250°С.

Для безопасной работы с такими кухонными приборами необходимо учесть еще один параметр. Чтобы это сделать, достаточно поделить мощность встроенного духового шкафа Bosch, указанную в его характеристиках, ее на средний показатель, равный 220 Вт. В итоге получится искомая сила тока.

При выборе духового шкафа следует учитывать основное правило – параллельное использование приборов, которые обладают мощностью более 3,5 кВт, запрещено. Альтернативным вариантом может стать приобретение газового устройства.

Как выбрать прибор

Многие задаются вопросом – какая мощность духового шкафа будет наиболее оптимальной? Чтобы это понять, необходимо учесть несколько моментов:

При покупке духового шкафа сначала стоит обратить на количество имеющихся функций. Многие отдают предпочтение тем моделям, которые имеют разнообразные режимы приготовления и, соответственно, обладают большой мощностью.

Но стоит задаться вопросом – будут ли задействоваться все представленные программы? Если их использование будет происходить очень редко, то приобретать подобный товар не следует.

Также следует подумать и о том, сколько электрических устройств имеется в вашем доме. Это необходимо, так как при одновременном включении духового шкафа и прибора, который также потребляет большое количество энергии, проводка может не выдержать, из-за чего произойдет отключение всей сети.

На выбор может повлиять и частота использования встраиваемого прибора. Если устройство будет работать очень редко, то можно смело выбирать более мощные модели, которые позволяют готовить блюда гораздо быстрее. При частом использовании лучше остановиться на выборе устройства, которое потребляет меньшее количество энергии.

Еще одним фактором, влияющим на выбор, является объем встраиваемого духового шкафа. Для большой семьи, конечно, лучше приобрести модель, которая позволит приготовить много пищи за один раз. Но такие приборы потребляют почти вдвое больше электричества, что скажется на счетах за свет.

Возможные проблемы

Основная проблема встройки при установке – высота духовки. При этом строгие размеры ниш вроде бы должны соответствовать параметрам техники, но на деле духовые шкафы с ручками могут не поместится в ниши высотой 598 мм. Если у духовки есть фасадная панель управления, под нее требуется ниша как минимум на 600 мм.

Конструкцию духового шкафа не стоит подвергать изменениям, если:

прибор находится на гарантийном обслуживании;
вы ничего не понимаете в электротехнике.

Если за время периода гарантии вы решите сдать неподходящий прибор обратно, у вас его примут. Однако следующие случаи обслуживающий персонал гарантийного сервиса посчитает исключением.

Следы попыток вскрытия. Это могут быть снятые пломбы, срезанные болты, прочие признаки.
Узлы или механические части аппарата успели повредить грызуны, которые, возможно, есть у вас дома.
При транспортировке прибора не были соблюдены рекомендации производителя.
Неподходящие параметры напряжения стали причиной повреждения электрической части прибора. Критически возможные пределы обычно указываются производителем в инструкции.

Дверные петли приборов, регуляторы мощности, элементы, отвечающие за нагрев, поджиг, термостат, уплотнительные резинки, штоки, удерживающие пружины – все это элементы, которые часто становятся проблемой для владельцев домашней техники. Если треснутый регулятор мощности не помешает работоспособности техники, а только доставит дискомфорт, то сломанный нагревательный элемент затруднит использование духового шкафа.

Продолжать комфортно пользоваться своей духовкой можно только после завершения ремонта. Мелкий ремонт допустимо произвести самостоятельно. Ведь оригинальные запасные части для распространенных фирменных устройств – отнюдь не дефицит. Для сложного ремонта лучше вызвать мастера на дом или отвезти свою технику в ближайшую мастерскую.

Диэлектрическая муфта

Не забудьте купить диалектическую вставку или муфту.

Во-первых, как оказалось, без неё нельзя было соединить сильфонный газовый шланг с краном сети газоснабжения. Кстати, если посмотрите на картинку резинового шланга вверху, то резиновый газовый шланг был сразу с муфтой.

Во-вторых, безопасность, по газовым трубопроводам могут распространяться токи утечки. Это может быть вызвано разными техническими причинами, но это может привести к накапливанию потенциала, а это к нагреванию оплетки шланга и плавлению ее резиновой сердцевины. Шланг со временем начинает пропускать газ, появляется угроза взрыва.

Диэлектрическая вставка, благодаря материалу из которого она сделана, блуждающие токи не пропускает.


Рис. 3-4. Диэлектрическая вставка — необходимость и безопасность

Виды и отличительные характеристики

Различаются шкафы степенью локальности:

зависимые — привычные комплекты с варочной панелью;
независимые — полностью автономные конструкции, способные разместиться рационально и удобно для хозяйки в нужном месте.

Приспособленные для встраивания в кухонные мебельные ансамбли разновидности не требуют особенных подходов по их адаптации к уже сложившемуся образу интерьера. Доступная установка электрических видов шкафов часто склоняет выбор в их пользу. В любом случае выбирается духовой шкаф по способу нагрева для конкретных условий, так как достоинства есть у обоих типов.

Более сложная схема подсоединения духовки, работающей от газа, компенсируется экономичностью эксплуатации и возможностью быстро изменять степень нагревания внутри, что недоступно для электрических моделей. Но последняя разновидность шкафов позволяет производить нагрев со всех сторон, тогда как горелки, функционирующие от газа, делают это только снизу.

Разновидности

На данный момент различают.

По типу:

зависимые;
независимые.

2. По нагреванию либо методу нагрева:

газовые;
электрические.

Первый вариант имеет выключатель. Включить оборудование можно с помощью всего одной кнопки. Функционирование возможно только вместе с варочной панелью, то есть в паре с плитой. Касаемо независимого типа, то он работает в автономном режиме и оснащён отдельной панелью управления, где предусматривается каждая активно используемая функция духовки.

Что касается газовых духовок, то они больше подойдут для тех людей, которые привыкли к стандартным варочным устройствам. Касаемо подключения, следует отметить, что подключить духовой шкаф без вилки к работе достаточно сложно, лучше всего доверить этот процесс специалистам. Подобный вид техники оснащён соплами конфорок, которые расположены внизу духовки.

Если вы остановили свой выбор на электрической духовке, вы приняли правильное решение. Что касается схемы подключения духового шкафа электрического типа, то она достаточно проста, что позволяет выполнить подсоединение самостоятельно, без посторонней помощи.

Как установить и подключить духовой шкаф самостоятельно?
