Подбор циркуляционного насоса: устройство, виды и правила выбора насоса для отопления

Устройство сетевого насоса и принцип действия

Насосы типа СЭ имеют горизонтальную конструкцию. Это агрегаты, работающие благодаря центробежной силе. Для этого в спиральном с горизонтальным разъемом корпусе устанавливается рабочее колесо с двухсторонним ходом. Ротор опирается на подшипники качения выносного типа с принудительной или кольцевой смазкой

Чертеж сетевого насоса заставляет обратить внимание на механические сальники уплотнения вала. Для них осуществляется подвод запирающей и охлаждающей жидкости, эта «рубашка» является обязательной для агрегатов любой мощности. Рабочий вал сетевого агрегата располагается горизонтально, это характерно для всех моделей СЭ

Разъем кожуха так же располагается в горизонтальной плоскости, что обеспечивает простой доступ к деталям насоса и их быструю замену в случае аварии или планового ремонта. Выпускаются такие насосы одноступенчатого и многоступенчатого типа

Рабочий вал сетевого агрегата располагается горизонтально, это характерно для всех моделей СЭ. Разъем кожуха так же располагается в горизонтальной плоскости, что обеспечивает простой доступ к деталям насоса и их быструю замену в случае аварии или планового ремонта. Выпускаются такие насосы одноступенчатого и многоступенчатого типа.

Щелевые уплотнители агрегатов выпускают коррозионных сплавов, для рабочего колеса используется хромистая сталь. Корпус и крышки отливают из серого чугуна, что позволяет использовать оборудование в климатических условиях крайнего севера.

Структура условного обозначения сетевого насоса

СЭН 1250-140 УХЛ3

где,

• С – сетевой;
• Э – электрический;
• Н – насос;
• 1250 – номинальная подача, м3>;
• 140 – номинальный напор, м;
• УХЛ3 – климатическое исполнение.

Что такое котел на газу с одним контуром?

Оборудование для отопления, состоящее из котла с одноконтурной конструкцией предназначено исключительно для отопительных целей и функционирует на газовом топливе. Такие котлы пользуются большим спросом и имеют внушительный перечень достоинств:

• относительно невысокая цена;
• высокие показатели мощности, особенно у чугунных моделей;
• рекомендованы для отопления домов, имеющих большую площадь;
• небольшой расход топлива;
• простой монтаж конструкции в сочетании с надежностью в процессе эксплуатации;
• затраты на покупку котла быстро окупаются отличными эксплуатационными показателями его работы.

Однако одноконтурные модели имеют и некоторые недостатки, среди которых стоит выделить:

• для получения горячей воды придется приобрести и установить специальный бойлер;
• функциональные возможности весьма ограничены.

Потребность помещения в тепле

Перед тем, как выбрать циркуляционный насос для отопления надо рассчитать тепловую потребность обогреваемого помещения. Профессиональные проектировщики производят его по специальным формулам. Когда же нет возможности к ним обратиться – необходимое значение можно выбрать ориентировочно, учитывая размеры своего помещения.

Согласно строительным правилам и нормам, в Московском регионе для одно- и двухэтажных домов достаточная мощность составляет 173 кВт/кв.м, а для трех-четырех этажей – 98 кВт/кв.м. Суммарное потребление тепла находят, просто умножив это значение на площадь всего помещения.

Как выбрать насос для отопления

В магазинах ассортимент насосов для систем отопления настолько широк, что выбор циркуляционного насоса может затянуться. Что выбрать, как не ошибиться?

Прежде всего надо знать характеристики той системы отопления, которая будет смонтирована у вас дома (или уже действует): мощность котла, диаметр трубопроводов (где будет устанавливаться насос), площадь дома, характеристики радиаторов, тип теплоносителя (вода, пропиленгликоль, этиленгликоль и др.). Зная эти параметры легко рассчитать необходимую производительность насоса по формуле (приведена ниже). А знание диаметра трубопровода поможет подобрать подходящую модель насоса (дюймовую, полутора дюймовую, двухдюймовую и др.).

Производительность циркуляционного насоса можно рассчитать по формуле:

Q = P / (t₂– t₁), где:

• Q — расход теплоносителя (производительность насоса при минимальной нагрузке);
• P — мощность котла, кВт;
• t₁— температура теплоносителя в обратной трубе (50-60°С);
• t₂— температура теплоносителя в подающей трубе (80-90°С).

Например, для котла мощностью 24 кВт, при перепаде температур 20°С (норма для радиаторной системы отопления) подойдет насос: 24/(80-60) = 1,2 м3/час.

Высота подъема насоса зависит от этажности коттеджа, например, для одноэтажного дома подойдет циркуляционный насос с индексом 40, а для двух-трехэтажного дома лучше взять насос с индексом 80. Индекс обозначает напор (высота подъема воды): 4 метра для насосов с индексом 40 и 8 метров — с индексом 80.

При горизонтальной разводке принято считать, что на преодоление гидравлического сопротивления каждых 10 метров системы отопления требуется 0,6 метра напора насоса. Таким образом, насос с маркировкой 25/40 способен «прокачать» порядка 70 метров труб отопительной системы. Число 25 в маркировке насоса указывает на диаметр присоединяемой трубы — в данном случае 1″ (один дюйм, 25 мм).

Циркуляционный насос Wester врезан в действующую систему отопления неправильно, диаметр условного прохода насоса явно не соостветствует диаметру трубопровода. Фото: teplo112.ru

При выборе насоса для отопления не стоит обращать внимание на направление вращения ротора и на направление тока среды — насос можно встроить в систему при любом раскладе, а направление вращения необходимо для контроля за работой насоса и для ручного вращения электродвигателя после длительной стоянки. Разобравшись с производительностью и напором насоса следует обратить внимание на диаметр условного прохода насоса и ни в коем случае не брать насос диаметром меньше, чем трубы в вашей системе отопления

Если трубы дюймовые — берите циркуляционный насос с индексом 25, если трубы дюйм с четвертью — 32 и т.д. Не стоит делать насос самым узким местом системы — это плохо для насоса

Разобравшись с производительностью и напором насоса следует обратить внимание на диаметр условного прохода насоса и ни в коем случае не брать насос диаметром меньше, чем трубы в вашей системе отопления. Если трубы дюймовые — берите циркуляционный насос с индексом 25, если трубы дюйм с четвертью — 32 и т.д

Не стоит делать насос самым узким местом системы — это плохо для насоса.

Что касается бренда производителя и марки насоса, то следует выбирать по отзывам в Сети и на ощупь, доверясь своей интуиции, ибо количество подделок под именитые фирмы просто зашкаливает.

Чаще всего вам будут предлагать насосы Grundfos, Wilo, Speroni и другие. Грюндфос и Вило явно дороже остальных, но и слава об их «неубиваемости» тоже сильна — они надежны, бесшумны и экономичны. Китайские насосы для систем отопления тоже покупают, но примерно в 2 раза чаще, чем именитые, подтверждая пословицу, что «скупой платит дважды».

С другой стороны, в работе насоса много нюансов, которые принято не опускать в процессе покупки, типа чистоты системы отопления и вида теплоносителя. Если система отопления регулярно промывается от шлама и в качестве теплоносителя используется мягкая вода, то в этих условиях и китайский насос Oasis будет работать долгие годы. Выбор за вами, но не стоит чрезмерно обольщаться «неубиваемостью» оборудования.

• Комбинированный бойлер: установка, достоинства, недостатки
• Котлы отопления: виды, достоинства и недостатки

Как выбрать насос для отопления

Чтобы принять правильное решение, подбор циркуляционного насоса должен проходить с учетом следующих требований и правил:

• Агрегат должен полностью соответствовать полученным расчетам мощности. Просчитать производительность нужно заранее либо же попросить об этом настройщика отопления. Ни в коем случае не стоит покупать товар наобум.
• Чтобы насос выдавал заявленное производителем давление, нужно подбирать устройство исходя из своего диаметра трубы. Чем больше диаметр, тем мощнее стоит покупать прибор.
• Стоит учесть и внешние погодные условия. Если насосная станция будет находиться в отдельном помещении, то велика вероятность того, что агрегат замерзнет.

Чем управляются насосы

В современных котельных, управление насосами относится к функциям комплексной автоматики. Тем не менее, это не исключает в аварийных ситуациях, возможность ручного управления, выполняемого оперативным персоналом.

По всем направлениям перемещения технологической жидкости, существует резервное оборудование, такое же требование предъявляются для наличия резервного электропитания.

Для больших тепловых схем это должен быть независимый источник электроэнергии, например, от другой трансформаторной подстанции, а для устройств малой и средней мощности, должны быть автономные источники электропитания, например, дизель генераторы.

Для сокращения аварийных ситуаций, особенно в тепловых сетях из-за гидроударов, в последнее время применяют систему частотных преобразователей (пч), которая способствует:

• экономии электроэнергии до 20 %;
• снижению расхода воды, из-за снижения утечек до 5 %;
• снижению затрат на ремонт систем отопления, так как из-за изменения частоты, срок службы группы насосов повышается 1,5 раза;
• снижение расходов топлива на нагрев сетевой воды.

Регулировка скоростей циркуляционного насоса

Скорости насоса – это способность прибора менять производительность. Узнать о наличии режимов просто – в описании будет указана не одна мощность, а несколько (обычно три).

Читать далее: Как выбрать инсталляцию для унитаза: подвесная система, какая инсталляция лучше, выбор, какую выбрать

Точно также в трёх вариантах указывают и скорость вращения и производительность. Например: 70/50/35 Вт (мощность), 2200/1900/1450 об/мин (скорость вращения), напор 4/3/2 м.

Существуют модели, которые автоматически меняют скорость работы (а значит, и производительность), в зависимости от температуры окружающей среды.

Наличие скоростных режимов – не только для повышения комфорта. Это оправдано и экономически. До 40% энергии способен сберечь режимный прибор против обычного.

У большинства моделей циркуляционного насоса имеется функция регулировки скорости работы прибора. Как правило, это трехскоростные устройства, позволяющие управлять количеством теплоты, которое направляется на обогрев помещения. В случае резкого похолодания увеличивают скорость работы прибора, а при потеплении ее уменьшают, притом, что температурный режим в комнатах остается комфортным для пребывания в доме.

Чтобы переключать скорость, имеется специальный рычаг, расположенный на корпусе насоса. Очень востребованы модели циркуляционных устройств с автоматической системой регулирования данного параметра в зависимости от температуры снаружи здания.

У большинства моделей циркуляционного насоса имеется функция регулировки скорости работы прибора. Как правило, это трехскоростные устройства, позволяющие управлять количеством теплоты, которое направляется на обогрев помещения. В случае резкого похолодания увеличивают скорость работы прибора, а при потеплении ее уменьшают, притом, что температурный режим в комнатах остается комфортным для пребывания в доме.

Где еще применяют циркуляционные насосы ↑

Установка насоса позволяет добиться стабильной температуры горячей воды и хорошего напора в системе. Не приходится сливать холодную воду в канализацию, дожидаясь, пока из крана пойдет горячая. Это экономит ресурсы.

В инновационных системах отопления

Технологии солнечного и геотермального обогрева пока еще не очень распространены, но в них тоже ставят насосы для циркуляции теплоносителя.

В системах кондиционирования

Циркуляционные насосы могут перекачивать не только горячие жидкости для обогрева домов. С тем же успехом их используют для охлаждения и кондиционирования.

В системах рекуперации тепла

Рекуператор представляет собой блок, нагревающий приточный воздух за счет удаляемого. Насос нужен для циркуляции этиленгликоля в такой системе.

Насос в системе горячего водоснабжения

Другие параметры для подбора циркуляционного электронасоса

Для точного выбора насоса, обеспечивающего циркуляцию теплоносителя в отопительной системе, недостаточно только рассчитать требуемую его производительность и напор. При подборе еще нужно учитывать другие важные параметры нагнетателя.

Рабочее давление

Давление в системе отопления частных домов составляет чаще не более 2 атм. Чтобы подобрать необходимый насос с учетом этого параметра, нужно предварительно выполнить расчет требуемого напора. Если вычисления будут проведены правильно, тогда нагнетатель обеспечит нужное давление в сети.

Рабочая температура

Когда выбирается насос, всегда изучается его документация. Она позволяет узнать температуру теплопереносящей среды, с которой сможет работать устройство. В документации к бюджетным моделям часто указывается завышенный параметр. Например, если обозначено 90 °C, тогда реальное значение может составлять 70 или 80 °C.

Видео описание

В данном видеоматериале рассказывается о расчете напора и производительности циркуляционной модели электронасоса:

Для обеспечения безаварийной работы системы отопления профессионалы рекомендуют домовладельцам устанавливать качественное и надежное оборудование для циркуляции теплоносителя. Такие нагнетатели способны перемещать жидкость с температурой от 110 до 130 °C. Их цена выше, чем у бюджетных моделей, но у них срок службы значительно больше.

Количество скоростей

Если предварительный расчет выполнен правильно, тогда неважно, какое количество скоростей у циркуляционного насоса. Несмотря на это, специалисты советуют выбирать трехрежимные устройства

С их помощью можно уменьшить потребление энергии и даже снизить уровень шума.

Защитные системы

Дольше всего работают циркуляционные насосы, которые оснащены автоматической защитой. Такие системы исключают перегрев нагнетателей, так как выключают их, если у электрических двигателей существенно повышается температура.

Автоматика также предотвращает сухой ход устройств с мокрым ротором. Благодаря прекращению работы насоса не выходит из строя его электродвигатель, не ломается крыльчатка и остаются целыми уплотнители.

Видео описание

Пример автоматики для циркуляционного насоса показан в этом видео:

Конструкционное исполнение

Под этим понятием подразумевается материал изготовления, размеры патрубков и корпуса в целом. При производстве циркуляционных насосов сегодня применяют чугун и пластик. Оба материала используют для изготовления корпусов. Чугунные модели отличаются продолжительным сроком службы, высокой прочностью и хорошим отводом тепла от электродвигателя. Устройства в пластиковом корпусе обычно устанавливают в местах, в которых низкая вероятность механического повреждения.

Маркировка циркуляционного электронасоса

Из маркировки насоса можно узнать все параметры, которые необходимы для его подбора:

• вид нагнетателя (UP – циркуляционная модель);
• способ регулирования скорости (E – частотное переключение, S – ступенчатая регулировка, без обозначения – односкоростная модель);
• диаметр штуцеров (мм);
• напор (м);
• установочный размер.

Видео описание

В видео рассказывается об основных ошибках во время подбора циркуляционного электронасоса:

Конструкция циркуляционного отопительного насоса состоит из корпуса, ротора, крыльчатки с лопатками, уплотнителей, электросхемы. За счет вращения турбинного колеса осуществляется движение теплоносителя. Производители выпускают насосы с ротором в мокром и сухом исполнении. У первой разновидности роторные детали работают в теплопереносящей среде, а во втором случае – у них отсутствует контакт с теплоносителем. Выпускаются также модели с 1, 2, 3 и 4 скоростями.

Выбор среди лучших производителей

В магазинах представлен широкий выбор марок производителей циркуляционных насосов. Лучше отдавать предпочтение наиболее известным из них.

Grundfos

Известная датская фирма, существующая на рынке уже более полувека. Циркуляционные насосы этого производителя подходят как для отопления частных домов, так и для производственных помещений.

Ассортимент постоянно расширяется и совершенствуется. Grundfos обещает высокую мощность прибора при экономном энергопотреблении.

Качественные материалы гарантируют долгий срок службы. Минус — высокая стоимость.

Wester

Известная британская компания производит качественные износостойкие циркуляционные насосы. Бесперебойная работа и простота установки дополняется практически бесшумной работой электродвигателя.

Несмотря на хорошее качество, циркуляционные насосы британского производства стоят дешевле европейских аналогов. Wester специализируется на производстве трёх типов продукции:

• Wester WPA — насосы, способные повысить гидронапор в системе.
• Wester WCP — «мокрый» ротор для частных домов.
• Wester WPE — мощные приборы для промышленных помещений.

Фото 2. Циркуляционный насос WSP 25 – 60 G, поверхностный способ установки, производитель – «Wester».

Wilo

Циркуляционные насосы этой фирмы отличаются немецким качеством. В ассортименте модели с «сухим» и «мокрым» ротором, подходящие для любых отопительных нужд. Бесшумные, лёгкие и довольно мощные и работают при температуре от 120 до -100 градусов С. Изготовитель гарантирует восемь лет бесперебойной работы насоса с «мокрым» ротором.

DAB

Итальянская фирма DAB уже более 30 лет работает на российском рынке. Производит приборы для любого типа отопительных систем.

Управление осуществляется при помощи механического контроллера или электронного реле, подходящего для энергоэкономичного обогрева. Для бытового использования предусмотрено три режима работы.

Корпуса теплоизолированы и выдерживают температуру до 110 градусов С. Компания- производитель нередко устраивает распродажи, на которых можно приобрести качественный насос за небольшие деньги.

NEOCLIMA

Недорогие компактные циркуляционные насосы производит компания, находящаяся в КНР. Продукция NEOCLIMA подходит как для систем отопления, так и для обогрева полов. Чугунный корпус предохраняет насос от механических повреждений. Компания даёт гарантию на два года службы прибора.

Обвязка

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Конструктивные особенности и принцип работы циркуляционного насоса ↑

В конструкцию насоса входит несколько элементов:

• ротор, к валу которого прикреплено лопастное колесо (крыльчатка);
• электродвигатель;
• входной и выводной патрубки.

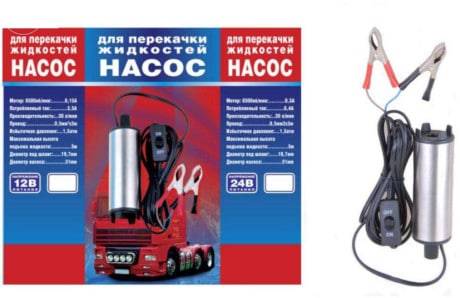

Циркуляционный насос для перекачивания жидкостей

Корпус изготавливают из устойчивых к коррозии сплавов. Чаще всего используют чугун, алюминий, сталь, бронзу или латунь. Электродвигатель заставляет вращаться вал ротора. Когда устройство включено, вода всасывается через входной патрубок, т.к. вращение крыльчатки создает пониженное давление, и под воздействием центробежной силы передается в трубу через выводной патрубок. Технико-эксплуатационные характеристики устройства зависят от диаметра и частоты вращения рабочего колеса.

Схема системы отопления и горячего водоснабжения с циркуляционным насосом

Нужен ли дополнительный насос для двухконтурного котла Навьен

После монтажа конденсационного двухконтурного котла многие пользователи рассматривают возможность установки дополнительного насоса в систему отопления загородного дома. Необходимость в использовании дополнительного подкачивающего прибора объясняется неравномерностью прогрева жилых помещений двухэтажного дома при достаточной мощности котельного оборудования.

Совет! Если перепады температуры теплоносителя на подающем и обратном трубопроводе превышают 20 градусов необходимо переключить циркуляционный насос на повышенную скорость или избавиться от воздушных пробок.

Установка ещё одного насоса необходима в таких случаях:

1. При монтаже отопления частного дома с дополнительным контуром, или в случае, когда протяжность труб больше 80 метров.
2. Для равномерной подачи теплоносителя по отопительной системе.

В установке дополнительного насоса нет надобности, если отопление сбалансировано при помощи специальных клапанов. Поэтому перед покупкой подкачивающего оборудования спустите воздух с радиаторов отопления и долейте воды, проверьте контур на подтечки при  помощи ручного опрессовочного насоса. Если после проведения таких процедур автономное отопление частного дома будет работать нормально, то ещё один насос не понадобится.

Зачем нужна гидрострелка

Если в отопительной системе дачи или коттеджа будет установлено несколько насосов, в контур в обязательном порядке включают гидроразделитель или гидрострелку. Указанный прибор может эксплуатироваться вместе с одноконтурным дизельным котлом или твердотопливным агрегатом. В последнем случае устройство регулирует подачу теплоносителя в разных фазах (воспламенение топлива, фаза горения и затухание). Установка гидрострелки позволяет сбалансировать работу отопительной системы. Главными задачами гидроразделителя являются:

• Автоматическое удаление скопившегося воздуха;
• Улавливание грязи из потоков теплоносителя.

Важно! Гидрострелка в отоплении позволяет сбалансировать работу системы, защищает её от завоздушивания, предотвращает скопление грязи в трубопроводах. Подобный прибор должен устанавливаться в обязательном порядке при наличии нескольких повысительных агрегатов

Нюансы установки

При монтаже отопления под ключ мастер сантехник устанавливает циркуляционный насос с мокрым ротором. Такой прибор не создаёт много шума, его ротор вращается без смазки. В качестве охладителя и смазочного материала здесь используется теплоноситель. При монтаже подкачивающего оборудования нужно учесть такие нюансы:

1. Вал прибора, нагнетающего давление, располагают горизонтально по отношению к плоскости пола.
2. Проводите монтаж таким образом, чтоб направление воды совпадало со стрелкой на корпусе устройства.
3. Устанавливайте прибор клеммной коробкой кверху, что предотвратит попадание воды на электронику.

Важно! Эксперты рекомендуют устанавливать насос на обратном трубопроводе отопительной системы одноэтажного или многоэтажного жилого дома. Несмотря на то, что подобное оборудование рассчитано на работу в горячей воде с температурой до 110 градусов, более тёплая жидкость на обратном трубопроводе только продлит срок эксплуатации. Монтаж агрегата проводится только после слива воды с системы

Монтаж агрегата проводится только после слива воды с системы

При отключении электроэнергии насос не сможет перекачивать теплоноситель, поэтому его подключают через байпас, перед входящим патрубком устанавливают сетчатый фильтр для предотвращения попадания накипи и мусора на крыльчатку. Кроме этого на входе и выходе прибора предусматривают запорную арматуру для возможной замены и ремонта прибора

Монтаж агрегата проводится только после слива воды с системы. При отключении электроэнергии насос не сможет перекачивать теплоноситель, поэтому его подключают через байпас, перед входящим патрубком устанавливают сетчатый фильтр для предотвращения попадания накипи и мусора на крыльчатку. Кроме этого на входе и выходе прибора предусматривают запорную арматуру для возможной замены и ремонта прибора.

Как мы видим, установка циркуляционного насоса требует определённых навыков, поэтому монтаж указанного оборудования должен проводить профессионал. Для заказа услуги можете оставить заявку на сайте или позвонить по номеру +7 (926)966-78-68

На что ещё обратить внимание при подборе

Помимо технических характеристик и марки модели, обратите внимание на детали конструкции, способные облегчить эксплуатацию прибора

Автоматическое управление, подключённое к термостату, позволяет устанавливать скорость циркуляции жидкости и напор в зависимости от температуры воздуха на датчике температуры.

Прибор с механическим управлением обойдётся дешевле, но регулировать работу насоса придётся вручную.

Встроенный клапан для сброса давления поможет избежать поломок при аварийных ситуациях.

От правильного выбора хорошего циркуляционного насоса зависит функционирование всей системы. Модель, подобранная в соответствии со всеми характеристиками, сохранит тепло в доме на долгие годы.

Как купить качественный насос, а не подделку

Рассмотрев вопросы как подобрать насос отопления системы отопления, мы дадим рекомендации, как отличить поддельный агрегат от подлинного. Как бы вас не уверяли продавцы поддельных аппаратов, что их товар ни в чем не уступает оригинальной продукции известных компаний-изготовителей насосной техники, не верьте им. Вы сэкономите на покупке самого циркуляционного насоса, но наживете немало проблем. К примеру, гарантийный срок обслуживания поддельной техники составляет около полугода. В то время как завоевавший имя на международном рынке производитель гарантирует не менее 5 лет беспроблемной работы

Поэтому при покупке обращайте внимание на:

1. Качество лакокрасочного покрытия. На оригинальной продукции вы не сможете найти каких-либо дефектов.
2. Указание страны, в которой был изготовлен конкретный агрегат.
3. Совпадение номера изделия и модели на упаковке, в техническом паспорте и самом насосе.
4. Наличие полной инструкции по эксплуатации и книжки гарантии.

Надеемся, что благодаря нашим рекомендациям вы сможете не только подобрать насос отопления циркуляционный для своей системы автономного обогрева частного дома, но и приобретете качественный механизм.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Различия приборов с «сухими» и «мокрыми» роторами ↑

В зависимости от того, контактирует ли ротор с жидкостью, различают два типа насосов – «сухие» и «мокрые». Каждый из видов имеет собственные конструкционные особенности и сферу применения.

«Мокрый» ротор находится в жидкости, а его статор защищен от контакта с влагой специальной гильзой из нержавеющей стали. Недостаток моделей этого типа – более низкий КПД по сравнению с «сухими» конструкциями. Достоинства – относительно «тихая» работа, простота в обслуживании и ремонте.

Современные модели комплектуются надежной автоматикой, благодаря которой можно легко управлять их производительностью, выбирать режимы работы и за счет этого контролировать расход электроэнергии. Циркуляционные насосы с «мокрыми» роторами подходят для установки в системах, где количество жидкости постоянно или изменяется незначительно.

Конструкционные особенности модели с «мокрым» ротором

«Сухие» роторы не соприкасаются с жидкостями, они закрыты уплотнительными кольцами из нержавейки, керамики или угольного агломерата. Эти элементы тщательно подогнаны, при их вращении появляется водная пленка, которая и защищает детали электродвигателя. Кольца постепенно изнашиваются по мере эксплуатации устройства. Чтобы обеспечить герметизацию, используют прижимную пружину. Она зажимает детали, таким образом постоянно подгоняя друг к другу.

Во время работы насос создает воздушные завихрения, которые поднимают в воздух мелкие частицы пыли. Если они попадут внутрь, то могут нарушить герметичность уплотнительных колец и испортить механизм. Тонкая водяная пленка нужна, чтобы предотвратить попадание пыли между деталями прибора. Недостаток «сухого» ротора – заметный шум при работе. Такие модели лучше ставить в отдельных помещениях.

Схема конструкции «сухого» насоса немецкого бренда Wilo

В зависимости от особенностей конструкции различают три вида «сухих» насосов:

• вертикальные;
• консольные (горизонтальные);
• блочные.

Всасывающие патрубки консольных моделей располагаются на внешней стороне улитки, входные – с противоположной. Двигатель закреплен горизонтально. Вертикальные модели названы так, поскольку их двигатели закреплены вертикально. Патрубки в них расположены на одной оси. Особенность блочных насосов заключается в том, что жидкость поступает по направлению оси, а выходит в радиальном направлении.

Консольный насос Grundfos

Способы установки газовых котлов

Второе важное условие при выборе котла на газу – это способ его установки. Таковых два: настенный и напольный

1. Настенные газовые котлы.

Основные преимущества подобного варианта размещения отопительного оборудования – это:

• простые монтажные работы;
• небольшие размеры позволяют значительно экономить площадь помещения.

Главные недостатки такой системы

• мощность оборудования не слишком большая и, как следствие, невысокая производительность;
• рекомендовано использовать в домах небольшой площадью;
• не отличается длительным сроком эксплуатации, так как изготовлен, как правило, из облегченных материалов;
• нуждается в регулярном профилактическом осмотре.

2. Напольные газовые котлы

Именно такой способ установки устройства для газового отопления является более надежным и износостойким. Главное отличие данного котла – это высокая мощность, которая дает возможность использовать его даже в домах большой площадью. Однако существует и ряд недостатков, которые стоит учитывать. К ним относятся следующие:

• в основном данное оборудование изготавливается из стали или чугуна, вследствие чего имеет большой вес;
• для размещения котла требуется отдельное помещение, так как сама по себе данная система отличается большими габаритами и предусматривает подключение дополнительного оснащения в виде бойлера, насоса и другое.

Виды циркуляционных насосов

Конструкция типового циркуляционного насоса состоит из корпуса, изготовленного из нержавеющего металла, керамического ротора и вала, оснащенного колесом с лопастями. Ротор приводится в действие с помощью электродвигателя. Подобная конструкция обеспечивает забор воды с одной стороны устройства и ее нагнетание в трубопроводы со стороны выхода. Движение воды по системе происходит за счет центробежной силы. Таким образом, преодолевается сопротивление, возникающее на отдельных участках труб отопления.

Все подобные устройства разделяются на два типа – сухой и мокрый. В первом случае отсутствует контакт ротора с перекачиваемой водой. Всю его рабочую поверхность от электродвигателя отделяют специальные защитные кольца, тщательно отполированные и подогнанные между собой. Работа насосов сухого типа считается более эффективной, однако в процессе эксплуатации возникает довольно сильный шум. В связи с этим, для их установки оборудуются отдельные изолированные помещения.

При выборе таких моделей следует учитывать наличие воздушных завихрений, образующихся во время работы. Под их воздействием в воздух поднимается пыль, которая может легко попасть внутрь устройства и нарушить герметичность уплотнительных колец. Это приведет к выходу из строя всей системы. Поэтому в качестве защиты между кольцами присутствует тончайшая водяная пленка. Она обеспечивает смазку, предотвращая преждевременный износ колец.

Циркуляционные насосы мокрого типа имеют отличительную особенность в виде ротора, постоянно находящегося в перекачиваемой жидкости. Место расположения электродвигателя надежно отделено герметичным металлическим стаканом. Данные устройства как правило используются в небольших отопительных системах. Они значительно меньше шумят при работе и не требуют дополнительных мероприятий по техническому обслуживанию. Обычно такие насосы периодически ремонтируются и настраиваются до нужных параметров.

Существенным недостатком этих насосов считается низкий коэффициент полезного действия из-за недостаточной герметичности гильзы, разделяющей статор и теплоноситель

Выбирая нужную модель, следует обращать внимание на то, чтобы в насосе был не только мокрый ротор, но и защищенный статор

Последние поколения циркуляционных насосов практически полностью автоматизированы. Умная автоматика обеспечивает своевременное переключение уровня обмоток и существенно увеличивает производительность устройства. Такие модели чаще всего используются при стабильном или незначительно изменяющемся расходе воды. Благодаря ступенчатой регулировке, появилась возможность выбора наиболее оптимальных режимов работы и существенной экономии электроэнергии.
