Почему тухнет газовая колонка: типичные причины и руководство по их устранению

Принцип работы газовой горелки

Существует несколько разных типов газовых горелок, однако их принцип работы одинаковый.

Горелка представляет собой металлическую полую трубку с несколькими отверстиями (соплами). В нее подается газ, который сгорает на воздухе, нагнетающемся в камеру сгорания.

В итоге образуется смесь продуктов горения (угарный, углекислый газ, пары воды, сажа – чистый углерод), которая выводится наружу. Газ распределяется равномерно благодаря системе сопел, а воздух нагнетается за счет естественной тяги (в промышленных печах тяга принудительная).

Схематично это можно представить так.

Принцип работы газовой горелки (схема)

А в реальном газовом котле горелка выглядит так.

Таким образом, если газовый котел не загорается, это значит, что не выполняются какие-либо из условий горения:

• Не подается газ.
• Отсутствует тяга (не подается воздух).
• Не выводятся продукты горения (в результате они скапливаются и не дают пламени разгореться, из-за чего оно тухнет сразу после поджигания).

Почему колонка загорается и тухнет

Если газовый проточный нагреватель выключается после зажигания, вам нужно проследить:

1. Как гаснет запальник (возможно, слышны посторонние звуки).
2. Через какое время после зажигания горелка гаснет.

Отсутствие тяги в вытяжке

Как правило, к этому приводит загрязненный дымоход. В процессе эксплуатации в него попадают продукты горения, которые оседают в виде копоти на стенках. Поэтому вентиляционный канал нуждается в систематическом (раз в год) техническом обслуживании.

Нередко отсутствие нормальной тяги происходит, когда в помещение плотно закрыты пластиковые окна — они препятствуют потоку воздуха. В процессе работы защитное реле перегревается, срабатывает система безопасности и прибор отключается.

Неисправность датчика ионизации пламени

То, что проблема связана с датчиком ионизации, можно понять по тому, что колонка тухнет практически сразу. Дело в том, что он находится в постоянном контакте с огнем, в процессе чего вырабатываются ионы. Они, в свою очередь, отвечают за выработку тока. А если ионов будет мало, то техника не будет нормально включаться.

Основные признаки неисправного датчика следующие:

• горелка загорается, но через пару секунд тухнет;
• если после этого еще раз включить колонку, то проработает она немного дольше;
• гореть колонка будет нормально после нескольких подряд включений;
• данный дефект проявляется при редком использовании устройства.

Сначала попытаться решить проблему можно самостоятельно. Для этого необходимо проверить всю проводку, соединяющую датчик и плату управления

Важно убедиться, что все контакты исправны. После этого выкрутить винты, снять крышку и переместить нагревающий электрод ближе к центру пламени

Это позволит продлить срок службы детали. Если же данные манипуляции не помогли, то лучше обратиться к профессионалам.

Проблема в мембране водяного узла

Мембрана должна быть сделана из эластичного материала. В процессе эксплуатации ее свойства теряются, она становится жесткой, на поверхности появляются трещины и накипь. В результате деталь может испортиться настолько, что колонка будет тухнуть.

Чтобы устранить данную неисправность, следует осмотреть мембрану и, если она испорченная, заменить.

Фитиль засорился пылью

В моделях с запальником эта деталь нередко засоряется. Пламя становится слабым, появляется желтый оттенок. Но изменение цвета пламени может свидетельствовать и о недостатке воздуха в газовоздушной смеси.

Результат — прибор или совсем не способен поджечь горелку, или выполняет свою функцию после поступления большого объема топлива. В последнем случае слышен характерный хлопок.

Для прочистки элемента понадобится две отвертки (крестообразная, шлиц) и разводной ключ.

Принцип работы

В таком водонагревателе настенного типа отсутствует накопительный резервуар для хранения и нагрева воды. Устройство отличается компактными размерами. Температура воды повышается мгновенно, проходя через теплообменник. Главное достоинство – обеспечение теплой водой нескольких водозаборных точек одновременно. Источник энергии подобных водонагревательных систем — природный или баллонный газ. Именно это объясняет их популярность установки в тех домах, где возможен монтаж газового оборудования.

Газ – дешевле электричества, и хотя стоимость таких агрегатов в разы дороже, они окупаются в процессе эксплуатации. В свою очередь, качество этого сырья должно быть на должном уровне, в противном случае, срок службы оборудования не будет долгим. К тому же постоянное засорение системы фильтрации из-за некачественного состава газовой смеси, будет приводить к тому, что аппарат постоянно выключается.

Причины, по которым тухнет запальник газовой колонки

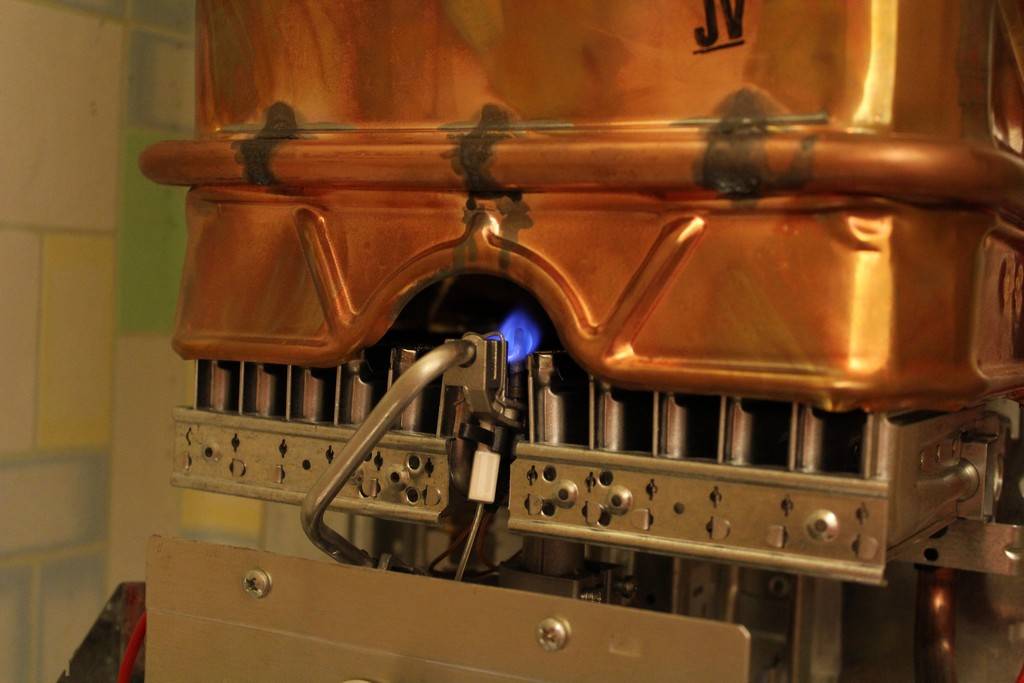

Как работает запальник газовой колонки? Фото № 2

Запальник может некоторое время проработать после включения воды, а бывает, что он тухнет сразу же. Давайте разбираться с причинами отказа оборудования в двух этих случаях. В общих случаях причины отказа оборудования заключаются в следующих моментах:

• неисправна термопара;
• запальник засорен пылью или мусором;
• сильные воздушные потоки сбивают пламя;
• в дымоходе нет тяги или она недостаточна;
• вышли из строя датчики контроля тяги;
• нарушены контактные соединения датчика с блоком питания.

Термопара в большинстве случаев приводит к отказам в работе оборудования. Технически этот узел представляет собою предохранительное устройство поступления газового потока при форс-мажорах в работающей колонке. Если термопара изношена или обгорела под длительным воздействием пламени, она станет причиной затухания фитиля газовой колонки. Замусоривание запальника не обязательно происходит «под завязку». При конструктивно небольших отверстиях фитиля горелки достаточно попадания нескольких крупных включений, чтобы начались проблемы с нагревом термопары до стандартных температур. Проблемы с задуванием пламени происходят при неправильно отрегулированной вентиляции колонки

Но здесь важно точно установить причину, не приняв ошибочно слабую тягу за проблемы воздухообмена. Теперь рассмотрим причины сбоев в зависимости от времени действия запальника

Теперь рассмотрим причины сбоев в зависимости от времени действия запальника.

Почему запальник гаснет сразу после включения?

Что делать, если запальник гаснет сразу после включения? Фото № 3

1. Потребитель успевает заметить небольшой проблеск фитиля и все – запальник тут же гаснет. Причем, запустить вновь оборудование не получается.

К перебоям в работе приводит отказ механизма подачи газа – сервомотора/магнитного клапана. Чистки узла – мера временная. Решит проблему полная замена клапанов.

1. Если фитиль срабатывает и затухает примерно через минуту, можно констатировать срабатывание системы безопасности «газ-контроль». Это происходит для предотвращения утечек газа, попадания продуктов горения в помещение или недопущения разрыва газовой колонки в случае перегрева оборудования.

Фитиль тухнет через непродолжительное время работы колонки

Почему запальник гаснет через время после включения. Фото № 4

1. Плохая тяга или полное ее отсутствие. Происходит из-за неисправности дымоходов и попадания в помещение продуктов горения – угарного газа. Контрольные приборы фиксируют опасные утечки, срабатывает защитное отключение оборудования, и колонка на время блокируется.
2. Оборудование коптит. В большинстве случаев проблема характерна для колонок, находящихся в эксплуатации длительное время. Норма для газового оборудования – ежегодное техническое обслуживание. Если пренебрегать этим правилом, сажа скапливается на газовой горелке, забивает теплообменник, приводя к попаданию в помещение угарного газа.
3. Перегрев теплообменника. Для каждой колонки существуют индивидуальные технические условия использования. В большинстве случаев критической температурой нагрева является +55°. Превышение безопасного режима ведет к увеличению испарения воды и накоплению горячего конденсата. Пар повышает давление оборудования, в результате чего трубки обменника не выдерживают и разрываются. Для предотвращения этого изготовитель комплектует колонки датчиком индикации температуры в теплообменнике.
4. Плохой напор подачи воды, износ мембран. Существуют марки газовых колонок, изначально чувствительных к этому показателю. В этом случае «плавающий» поток, неисправный смеситель или душ, малое давление в теплосетях приведут к аварийному отключению запальника.

Устранение неполадки

В первую очередь необходимо промыть фильтры или же заменить их на новые. Сделать это можно самостоятельно. Далее нужно вызвать специалистов, которые выяснят почему у вас отсутствует напор воды в системе. После выяснения проблемы специалисты прочистят колонку от копоти или же промоют трубы. Еще возможно заменят мембраны на водном узле.

Еще одной причиной того что не зажигается газовая горелка является разряженные батарейки для розжига. Бывают такие случаи, когда газовая колонка зажигается и сразу же тухнет. Для того чтобы решить такую проблему нужно отрегулировать подачу холодной и горячей воды. Но нельзя разбавлять горячую воду холодной. Это приводит к потуханию пламени, а также является неправильным использованием газовой колонки. Для того чтобы произвести регулировку подачи холодной воды необходимо уменьшить подачу ее в кране при помощи поворота вентиля.

Еще бывает такая проблема: газовая колонка включается с хлопками и сразу же потухает. Данная проблема может возникать из-за засора жиклера или каких-либо других элементов колонки, отсутствия тяги, разряженных батарей для розжига, сильного притока газа. Устранить такие проблемы можно самостоятельно или пригласить специалиста.

Газовая колонка тухнет: Причины

Причин, почему тухнет газовая колонка, может быть несколько. Заниматься ремонтом такой системы нагрева воды нужно с привлечением квалифицированных специалистов. Однако существует ряд простых причин, по которым водонагреватель тоже может отключаться. Установить и исправить их пользователь в состоянии самостоятельно.

Если газовый проточный нагреватель выключается после зажигания, вам нужно проследить:

• Как гаснет запальник (возможно, слышны посторонние звуки).
• Через какое время после зажигания горелка гаснет.

Газовая колонка тухнет сразу после включения

Если водонагреватель отключается сразу же после запуска, вероятнее всего, произошла поломка сенсора ионизации. Он отвечает за наличие пламени в горелке.

Как понять, что дело в нем:

• Горелка гаснет через 3-5 секунд после зажигания.
• Повторный запуск сопровождается более длительной работой.
• Через несколько запусков техника начинает нормально функционировать.
• После «отдыха» проблемы повторяются.

Решение: Проведите осмотр проводки, которая ведет от датчика к управляющей плате. Если все в порядке, потребуется замена детали.

Зажигание и мгновенное потухание газовой колонки

Такая ситуация чаще всего происходит вследствие неправильной эксплуатации прибора пользователями. Когда такой водонагреватель находится в рабочем состоянии, категорически запрещается открывать холодную воду для разбавления горячей. Это действие – опаснейшее нарушение правил его пользования. Оно может стать причиной серьезнейшей поломки аппарата. Регулируется температура жидкости исключительно подачей газа.

В зависимости от моделей, выделяют три вида зажигания: электроподжиг (в современных вариантах), запальник, который имеет небольшое постоянное пламя, гидротурбина – от давления.

Электропожиг работает от встроенных батареек. По утверждению производителей, их хватает примерно на год. Но как показывает практика, срок службы таких элементов питания меньше. Например, в газовой колонке Bosch моделей W 10 KB или WR 10-2 B на передней панели имеется светодиод, который сигнализирует о состоянии батареек. Также таким видом поджига оснащен модельный ряд газовых колонок Нева Люкс. В случае необходимости, старые элементы питания заменяются на новые.

Если причиной проблемы становиться фитиль, то лучше всего обратиться за помощью к квалифицированным специалистам. Они проверят функции термопары и системы газ-контроль, проведут чистку и регулировку запальника. Зачастую проблема, когда гаснет запальник газовой колонки, решается полной чисткой водонагревателя.

В случае гидротурбинного вида поджига, например, как в Бош WRD 13-2 G или WRD 10-2 G, неисправность может возникать из-за отсутствия давления воды, на котором он основывается.

Эти неприятные процессы — лишь следствие малой тяги, непригодных для работы батареек, загрязнения самого аппарата, либо очень большого объема газа, который подается в колонку. Для самостоятельного устранения неисправности владелец может лишь прочистить вытяжной канал или заменить элементы питания. Если проблема не решилась, то понять, почему гаснет колонка, могут только сотрудники газовых служб.

Как работает газовая колонка

Перед тем как разбираться, почему гаснет газовая колонка, рекомендуется ознакомиться с основными принципами ее работы. Вода из труб поступает в теплообменник. Проходя через трубки, на которые воздействует высокая температура, она нагревается. Если на советских моделях зажигать горелку приходилось с помощью спичек, сейчас для этого достаточно нажать кнопку.

Принцип работы газовой колонки

Когда включается устройство, в него начинает поступать вода. Она воздействует на мембрану, которая немного прогибается и открывает газовый клапан, благодаря чему в горелку попадает голубое топливо. Оно загорается и обеспечивает воде необходимую температуру.

В большинстве случаев причиной затухания газовой колонки во время работы, являются именно эти датчики.

Когда включается душ

Если водонагреватель исправно работает во время пользования краном, а после включения душа выключается, это может говорить о следующем:

1. Забита лейка. При переключении на лейку газ может тухнуть, потому что давление воды падает. Проверить это можно, открутив лейку от шланга. Если водонагреватель включится, то причина в этом. Следует промыть лейку или заменить ее на новую.
2. Запуталась трубка шланга. Внутри металлического шланга для душа находится резиновая трубка, которая при проворачивании может частично или полностью перекрыть поток воды. Нужно попробовать провернуть ее в разные стороны.
3. Маленькая лейка. Лейка с маленьким протоком также может мешать напору. Нужно заменить ее на большую модель. Еще можно параллельно открыть кран горячей воды в раковине. Это увеличит поток воды, проходящий через колонку, и она заработает.
4. Поломка в переключателе смесителя. Если во время пользования краном в ванной водонагреватель работает, а при переключении на душ выключается, возможно, сломался переключатель в смесителе. Возможно, в узел переключения попал кусочек резины или камушек. Разберите смеситель, почистите его и поменяйте в нем прокладки.
5. Засорение фильтра. На входе в лейку стоит сетчатый фильтр, который время от времени следует чистить или менять на новый.

Кроме того, еще одна причина и ее решение можно просмотреть на видео ниже на примере колонки Нева 4513:

Другие источники проблемы

Рассмотрим другие проблемы, вызывающие проблему затухания колонки после розжига.

Угасание фитиля может быть связано с присутствием мощной вентиляции рядом с колонкой. Отработанный воздух затягивается в вентиляцию, что и приводит к затуханию. Нужно выключать вентиляцию или прикручивать ее мощность до минимальной на время работы газового нагревателя.

По этой же причине не стоит размещать рядом с колонкой мощную вытяжку. Во время ее работы могут срабатывать датчики, диагностируя неисправность.

Иногда причина скрывается и в отсутствии естественной вентиляции. Необходимо открыть форточку или установить приточный клапан.

Гашение фитиля может происходить и в моделях с пьезорозжигом. Кнопку нужно удерживать не менее 10 сек.

«Умные» газовые колонки могут не зажигаться из-за перегоревшей управляющей платы. Они чувствительны к качеству подачи э/э, поэтому их нужно подсоединять через стабилизатор и не выключать на ночь

Также в процессе эксплуатации нагревателя не рекомендуется смешивать горячий и холодный потоки. Это приводит к падению давления в магистрали и затуханию фитиля.

Проблема решается регулировкой показателей до комфортного уровня и снижением давления специальной ручкой. Если все-таки приходится смешивать воду, нужно оставлять основным горячий поток.

Затухание может провоцировать неисправность электромагнитного клапана или сервомотора. Здесь поможет только вызов мастера.

Тактование газового котла: причины и способы их устранения

Под понятием «тактование» понимают частое включение и моментальное отключение котла, который по факту не выполняет основную задачу газового оборудования по нагреву теплоносителя. Такой «симптом», если его не устранить, спровоцирует серьезные поломки, за которыми последует дорогостоящий ремонт.

Почему это происходит?

Итак, вы подошли к котлу и заметили, что он включается в работу как положено (срабатывает факел), проходит буквально несколько секунд и он тут же выключается. Через несколько секунд ситуация повторяется.

Первая и самая безвредная с точки зрения технического обслуживания проблема – это неправильно установленная мощность при небольшой протяженности системы отопления. Разберем на примере: ваш котел стоит на 55℃, а насос установлен на максимальные значения.

В замкнутой системе функционирует всего 2 радиатора, а за окном плюсовая температура. Что имеем: нагнетаемая из системы обратка возвращается в теплообменник, где из-за разницы температур должен в автоматическом режиме сработать факел и зажечься котел, чтобы эту разницу устранить, путем нагрева.

Мнение эксперта Гребнев Вадим Савельевич Монтажник отопительных систем

На практике обратка не успела остыть, поэтому котлу фактически нечего греть, от чего он выключается автоматически. Следующий раз он включится примерно через 1-2 минуты, так как круг отопления небольшой. Ситуация повторится.

Также проблема частого включения и моментального отключения может быть вызвана такими причинами:

• Недостаточное давление газа в системе – котел автоматически тухнет, поскольку не выделяется нужный объем газа при выставленной мощности.
• Неисправность насоса – агрегат либо вообще не качает воду, либо качает ее настолько быстро, что она не успевает проходить все этапы от нагрева до отдачи тепла батареям.
• Перегрев самого котла – заводом-изготовителем установлены рекомендуемые границы безопасного функционирования котла. Если температура выше нормы, то может срабатывать аварийное отключение. Так будет происходить ровно до тех пор, пока котел не остынет.
• Неисправности терморегулятора – это устройство может выходить из строя при скачкообразных изменениях напряжения в сети, что приводит к искажению получаемых данных и подаче к центральной плате ложного сигнала о необходимости быстрого отключения.

Что предпринять?

Первое, что нужно сделать, это правильно выставить мощность котла и насоса. Если это минимальные значения, то достаточно поставить насос на средние обороты. Когда нагрев воды более 45℃, то можно добавить обороты.

Важно правильно выставить мощность

Последовательность действий следующая:

1. Полностью отключите котел, дайте ему 10-20 минут на остывание.
2. Зажгите его, используя минимальные температуры.
3. Отрегулируйте работу насоса.
4. Оцените результат.

Если проблема повторяется, но уже не так часто, вас спасет термостат. Это устройство контролирует температурный показатель обратки и запускает принудительно котел только в том случае, если ее температура ниже установленной вручную. Термостат хорош во всех отношениях: и газ экономит, и котел бережет, и насос не перегревается.

Мнение эксперта Гребнев Вадим Савельевич Монтажник отопительных систем

Остальные работы по проверке уровня давления газа в системе и исправности терморегулятора с насосом производит только специалист. Вам достаточно обратиться в сервисную службу, мастера которой быстро найдут неисправность и устранят ее еще до того, как она спровоцирует серьезнейшую поломку.

Другие причины неполадок

Когда во время работы гаснет фитиль в газовой колонке, причиной может послужить низкое давление в газо- или водопроводе. Неполадка может случиться в тех моделях, где искра вырабатывается при помощи водопроводной турбины. Тогда вмешательство в работу агрегата не требуется. Отказ работы возможен по следующим причинам:

Мембрана потеряла эластичность, и колонка не работает при любом положении крана

Дефектную мембрану меняют на новую.
Если пьезоэлемент работает от батареек, важно регулярно их заменять, или использовать аккумуляторы (они дольше держат заряд).
Если при зажигании слышен хлопок, а у пламени желтоватый оттенок, засорился запальник, и его необходимо прочистить.
Часто колонка гаснет, только когда включают душ. Это говорит о том, что в момент включения уменьшается ток воды

Причиной может послужить засорившийся сетчатый фильтр в душевой насадке, забитая лейка или перекрученная резиновая труба внутри шланга.

Источник prouteplenie.com

Об устранении неисправности газовой колонки в следующем видео:

Проблема с засорами

На входе в газовую колонку нередко ставятся фильтры, которые отфильтровывают мелкие твердые примеси, содержащиеся в воде. Здесь же оседают и соли, становясь преградой нормальному проходу жидкости. В результате колонка перестает зажигаться и радовать домочадцев горячей водой. В этом случае нужно перекрыть подачу воды, выкрутить фильтр и прочистить его. Если состояние фильтра очень тяжелое, то его проще заменить.

Для очистки теплообменника замочите его в растворе воды и моющего средства, а в трубки налейте лимонной кислоты доверху и оставьте на полчаса.

Также в процессе многолетней эксплуатации колонки в ней могут засориться трубки или теплообменник. В этом случае нужно проверить проходимость водяного узла и убедиться в проходимости теплообменника. Засоры устраняются с помощью промывание специальными реагентами – для их приобретения следует обратиться в ближайший хозяйственный магазин. После промывки работоспособность вашей газовой колонки будет восстановлена.

Для того чтобы предотвратить засоры внутренностей колонки отложениями, установите на входе в колонку приличный фильтр, который будет удалять мелкие примеси и умягчать жесткую воду.

Как предотвратить поломку

Чтобы продлить срок службы оборудования и обеспечить его бесперебойную работу, следует систематически выполнять профилактические мероприятия:

чистить дымоход;
производить замену элементов питания поджига;
удалять накипь и сажу с узлов проточного водонагревателя;
обеспечивать в помещении хорошую вентиляцию воздуха — это важно не только для нормального функционирования аппарата, но и для безопасности людей.

Это самые распространенные проблемы, по которым отключается и гаснет газовая колонка. Как видно, в большинстве случаев устранить их владелец прибора может самостоятельно. Если произвести ремонт не удалось, либо для технического обслуживания требуется специальное оборудование или знания, стоит вызвать квалифицированного специалиста.

Причины затухания после поджига

Если газовая колонка тухнет либо функционирует нестабильно, требуется установить причину неполадок. В этих целях нужно узнать, что провоцирует возникновение сбоев в функционировании приспособления. Зачастую устройство не включается по причине:

• включения индикатора, который фиксирует утечку газа;
• сложностей с дымоходом;
• поломки клапана;
• засорения фитиля;
• затухания главной горелки;
• чересчур сильной вентиляции;
• размыкания термопары;
• поломки системы-автомат.

Важно! Если колонка коптит, выключается либо совсем не зажигается, возможно попытаться решить проблему самому. Однако оптимально в такой ситуации вызвать специалиста

Поломка датчика ионизации пламени

Когда устройство включается и начинает гаснуть, на 70% в этом «вина» индикатора ионизации. Данный компонент регулярно контактирует с огнем. Ионы, которые выработаны при горении, притянуты к сенсору и производят ток. Когда ионов достаточно, устройство будет работать. Когда их недостаточно — колонка отключается.

• фитиль гаснет по прошествии нескольких секунд после поджигания;
• во время повторного запуска колонка функционирует дольше;
• следует включить прибор несколько раз и он будет нормально функционировать;
• сложности возникают только после продолжительного перерыва.

Важно! Требуется провести осмотр проводки, проходящей от детали к плате. В этих целях проверяются контакты

Далее откручиваются фиксирующие винты, помещается нагревательный электрод в наиболее горячее место огня.

Подобный прием продлевает сроки эксплуатации индикатора на годы. Когда с контактами и подсоединением все в норме, требуется заменить элемент.

Износ мембраны водяного узла

Эффективное функционирование устройства будет зависеть от исправности каждого узла и механизма. Мембрана в таком нагревателе является одним из важнейших компонентов, однако по прошествии времени происходит износ.

Гибкая мембрана будет находиться в основании узла, реагировать на изменения в давлении системы. Когда откроется смеситель, элемент из резины под давлением выгнется и вытолкнет шток. Тот запустит газовый клапан, в результате топливо поступит внутрь горелки.

Важно! При интенсивном применении устройства мембрана будет изнашиваться. Резина растянется, засорится и повредится

В итоге топливо не будет поступать внутрь горелки: прибор не запускается либо загорается, однако сразу затухает.

• Сила давления газа и воды. Открывается кран, нужно посчитать, какое количество литров будет израсходовано в минуту. В пределах нормы будет 2-3 л. Подачу газа возможно узнать визуально, глянув на огонь.
• Положение огня. В устройствах с фитильным розжигом пламя горит с края, имеет высоту по меньшей мере 30-50 мм. Если же нет, то проверяются жиклеры на засорение. По завершении очистки вновь нужно посмотреть на огонь. Когда ситуация не поменялась, сложности в диафрагме.

• Колонки с розжигом должны щелкать во время нажатия кнопки. Это означает, что диафрагма работает. Когда звуки отсутствуют, вероятно, деталь сломана.
• В ряде моделей установить поломку помогает шток, контролирующий функционирование блока управления. Снимается защитный чехол и открывается вода. Когда шток обездвижен, нужно произвести замену диафрагмы.

Когда поломка найдена, требуется правильно выбрать сменную деталь.

Фитиль засорился пылью

В изделиях с запальником такой элемент часто засоряется. Огонь станет слабым, появится желтоватый оттенок. Однако изменение в цвете огня свидетельствует и о нехватке воздуха в газовоздушной смеси.

Итог — колонка либо вовсе не поджигает горелку, либо выполнит функции, когда поступит большой объем топлива. В последней ситуации чувствуется определенный щелчок. Чтобы прочистить элемент, потребуются 2 отвертки и разводной ключ.

• Снимается корпус — вытаскиваются регулировочные рукоятки, откручиваются болты в углах снизу, приподнимается и снимается крышка.
• Откручивается трубка сенсора тяги и та, что подтягивает топливо.
• Выкручиваются винты, разбирается конструкция.
• Чистится форсунка, продувается тройник, собирается.

Засорение бывает в индикаторе тяги, ввиду чего начинает коптить запальник. Когда удалена пыль и грязь, запальник загорается стабильным синим огнем.

Важно! Когда колонка прочищена, устройство несколько шумит. Звук будет издан воздухом, всасываемым сквозь щели в направляющем кожухе фитиля

Возможно избавиться от шума, если немного затянуть фитиль винтами.

Применение и принцип работы

Главными рабочими элементами газовой колонки являются:

• газовая горелка;
• расположенный над ней теплообменник — длинная свернутая в спираль трубка, в которой протекающая через нее вода нагревается.

Вспомогательные узлы газовой колонки включают в себя:

1. Устройство розжига: может быть электронным (генерирует искру тем или иным способом) либо иметь вид дежурной горелки (запальник или фитиль), которая горит постоянно. В старых колонках запальник приходилось зажигать спичкой. В современных для этого установлен пьезоэлемент, который пользователь активирует нажатием специальной кнопки.
2. Водогазовый узел: состоит из связанных между собой мембраны (устанавливается в водопроводе) и газового клапана (устанавливается в газовом тракте). Как только пользователь открывает кран и через колонку начинает двигаться поток воды, мембрана прогибается и открывает газовый клапан, подавая таким образом газ в горелку.
3. Автоматика безопасности: состоит из нескольких датчиков и специального электромагнитного клапана в газовом тракте, к которому эти датчики подключены механическим или электрическим способом. Если в работе колонки происходят отклонения, соответствующий датчик перекроет клапан, выключив тем самым прибор. В колонках с запальником к этому клапану подключена еще и термопара, нагреваемая пламенем запальника. Она срабатывает при затухании дежурной горелки.

В «продвинутых» колонках есть еще электронный модуль управления.

Причины затухания атмосферных газовых котлов с открытой камерой сгорания

Атмосферные газовые котлы обычно затухают из-за воздействия внешних факторов, но также причиной могут стать и неполадки в работе внутренних узлов:

• закупорка отверстий газогорелочного устройства;
• нарушение связи аварийной электрической цепи;
• отсутствие тяги или задувание ветра в дымоход;
• слабая приточная вентиляция или забитый канал;
• недостаточное давление подачи топлива в магистрали.

Засорение форсунки или фильтра горелки

Если при переключении ручки управления в положение «ПУСК» запальник (фитиль) не зажигается – это верный признак, что засорились стартовые элементы агрегата: сопла (жиклёры) форсунки запальника, мелкосетчатый фильтр на входе или фильтр растопочной горелки. Их можно легко очистить при помощи подручных средств.

Расположение форсунки запальника на блоке горелки напольного газового котла.

Фильтры просто продуваются любым удобным способом (пневматическим распылителем, ручным пылесосом или ртом), пока через них не будет свободно проходить воздух. А вот форсунки придётся более тщательно поскоблить от нагара (тоненькой медной проволокой) – до возвращения проектного диаметра жиклёров. Не в коем случае не допускается повреждение форсунки или изменение предусмотренного производителем диаметра ее отверстия.

Неисправности термопары, контактов цепи или электромагнита

При нарушении связи с термопарой на электромагнитный клапан подаются неверные сигналы, что пламя отсутствует, соответственно подача газа прекращается.

Неважно тухнет газовый котёл сразу, когда отпускаешь кнопку запуска, или после включения другого режима – такое поведение говорит о проблемах в цепи:

• разорваны контакты терморегулятора, термопары или датчика разряжения;
• термопара не даёт положенного напряжения или не входит в зону пламени;
• непригодность терморегулятора, катушки электромагнита или термопары.
