Печь для гаража своими руками: обзор лучших вариантов самоделок

О температуре в гараже

В подобном помещении нелегко оборудовать традиционную отопительную систему, да и обойдется все это достаточно дорого. С другой стороны, в гараже должна поддерживаться оптимальная температура воздуха, ведь машину не рекомендуется хранить при показателях меньше +5 градусов, в то время как для проведения каких-либо работ требуется минимум +18 градусов.

Обычно для обогрева гаражей используются компактные экономные печи с достаточно высокой эффективностью и хорошим прогревом помещения

Еще важно, чтобы печь быстро прогревала гараж и была при этом безопасной. Большой плюс, если в качестве топлива могут выступать разного рода отходы – древесные, например, или переработанное машинное масло

Благодаря этому отопление гаража еще больше удешевится.

Буржуйка округлая

Принцип работы электрического конвектора

Гаражи редко хорошо утепляются с применением качественных теплоизоляционных материалов, а потому теплопотери в подобных помещениях обычно высоки. Кроме того, чтобы отопить небольшую площадь, энергии порой необходимо куда больше, чем для обогрева дома. В среднем, для обогрева гаража со стандартной площадью хватает отопительного прибора мощностью 2,5 кВт. Для поддержки постоянной температуры порядка +16 градусов потребуется печь на 2 кВт. Довольно часто владельцы, стремясь сэкономить, отапливают не весь гараж, а только ту его зону, где они работают.

Печь позволяет создать в гараже оптимальные температурные условия

Благодаря такой конструкции значительная доля тепла успешно передается в помещение, что способствует более эффективному отоплению дровами и ведет к их экономии. Хотя для оценки этой экономии надо сравнивать разные печи на практике, что не всегда возможно. Но будьте уверены, что от двухходовой печки для гаража, изображенной выше на схеме, тепла вы точно получите больше.

Для изготовления источника тепла понадобятся следующие материалы:

1. Листовой металл толщиной не менее 4 мм, оптимально – 5 мм. Из него вы сварите корпус, дымообороты и дверцы.
2. Для свода топливника, испытывающего наибольшую тепловую нагрузку, лучше взять лист толщиной 6 мм.
3. Отрезок трубы диаметром 100 мм на патрубок дымохода.
4. Арматура периодического профиля диаметром 16—18 мм для изготовления колосниковой решетки.
5. Уголок №4, труба 40 х 40 мм или другой металлопрокат для ножек.
6. Готовые ручки на дверцы.

Технические требования

В любом деле, а тем более в таком как модернизация гаража тепловым оборудованием, важна безопасность и надёжность. Для того, чтобы ни о чём не беспокоиться после установки печи, нужно изначально знать, какие нюансы учесть при её установке, касаемо самого помещения:

1. Должно быть пространство в месте, противоположном от двери, где нужно установить печь. Размер его должен быть на полметра больше в каждую из сторон от печи, для избегания воспламенения рядом находящихся объектов.
2. Обязательно в помещении должна присутствовать система вентиляции, хотя бы естественного типа.

Вблизи от печи не располагать никаких вещей, особенно те, которые легко воспламеняются и следить за тем, чтобы при перемещении по гаражу не получить ожоги из-за близкого контакта с нагревательным приспособлением.

Каким бы не логичным казалось наличие вентиляции в гараже с системой отопления, она нужна в обязательном порядке. Причины для этого следующие:

• для автомобиля категорически вредно накопление влаги и конденсата, что подразумевают сами по себе условия любого гаража, тем более в котором присутствует отопление. По этой причине вентиляция необходима, она сможет потоком поступившего воздуха забрать лишнюю влагу и вывести из помещения;
• накопление токсических и опасных для организма веществ также подразумевают действия, которые обычно в гаражном помещении. Вентилируемое помещение исключит возможность токсического отравления организма, даже при очень длительном нахождении в гараже.

Каркасная буржуйка

Следующая схема печи на дровах для гаража подойдет, если у вас нет металлической трубы. Сделать ее своими руками очень просто, используя при этом обрезки металла.

Технология изготовления:

Схема крепежа угла каркаса

• Для каркаса используйте уголок шириной 50 мм. Порежьте его на несколько кусков. Для ножек отмерьте по 1 м материала, а для горизонтальных перекладин – на длину печки.
• При помощи сварки соедините все элементы, чтоб получился каркас печки.
• С прочного металлического листа вырежьте прямоугольники для стенок топки.
• На боковых стенках приварите небольшой уголок на расстоянии 100 мм от низа листа. Он нужен для фиксации колосниковой решетки.

• На куске металла, который предназначен для передней части буржуйки, вырежьте отверстие под дверцу.

• Соберите все части печи. Хорошо проварите металл, что не было никаких зазоров. На передней части буржуйки прикрепите завесы, на которые наживите дверцу с засовом.
• По контуру листа, который исполняет роль дверцы, наварите шинку толщиной 10 мм. Это предотвратит попадание дыма через топочную камеру в гараж.
• Сварите арматуру в виде решетки с мелкими ячейками для колосниковой решетки.
• В верхней части печи сдайте отверстие диаметром 100 мм для дымохода.

Изготовление буржуйки из газового баллона

Наиболее распространены самодельные буржуйки из газовых баллонов. В них толстые стенки, поэтому выйдет долговечная и мобильная печка. Для начала нужна разметка. В центре баллона чертится дверца для камеры сгорания. От неё вниз отступаем 10 см и наносим контур второй дверцы (для поддувала).

Затем при помощи болгарки или автогена по контуру вырезаем дверцы. Между ними нужно провести замкнутую линию. По ней баллон распиливается на два фрагмента. Это нужно для того, чтобы к нижней части – поддувалу – приварить решётку в районе спила. На ней будут лежать дрова, а зола, в которую они превратятся в процессе горения, будет падать сквозь прутья, освобождая место для нового твёрдого топлива. После того как решётка установлена, нужно снова соединить две части, сварив их вместе.

После этого нужно там, где был вентиль, сделать отверстие радиусом примерно 10 см. Затем в это место привариваем трубу, которая будет служить вытяжкой. Ну вот, простейшая буржуйка своими руками из баллона готова, её можно поставить где угодно и пользоваться.

Однако такой вариант подходит только для обогрева помещения. Если планируется ещё и готовить на такой печи, тогда нужна немного другая конструкция верхней части. Верхушку нужно отрезать, а внутрь приварить прутья, чтобы можно было поставить кастрюлю. Отверстие для трубы следует вырезать в верхней части, но сбоку. Таким образом, можно будет при необходимости приготовить пищу, а когда нужно просто отапливать помещение, следует накрыть верх крышкой, которая получилась из верхней части баллона. Только предварительно необходимо заварить отверстие, куда вкручивается вентиль, и сделать удобную ручку.

Кирпичная печь – за и против

Многим нравятся кирпичные печи для гаража.

Если и процесс кладки знаком — владелец решает делать в гараже небольшую печку (например, 3х3 кирпича).

Но нужно знать, что не для каждого гаража подойдёт такой вариант.

Обратите внимание на следующее:

• Теплоотдача кирпича примерно 0,5 кВт с 1 м2 поверхности (немного). Если у вас небольшой железный или кирпичный гараж на 1 автомобиль, чтобы его обогреть понадобится печь таких размеров, что машину ставить будет некуда.
• Кирпичная печь прогревается долго: час – полтора. Т.е. когда нужно заскочить в гараж, быстро что-то сделать, и уехать – этот вариант не подходит.
• Если гараж – производственный, вначале дня тоже будут потери трудового времени на растопку печи (пока помещение прогреется), а также кому-то всё время придётся выполнять роль истопника.
• Кирпичная печь кладётся на глиняный раствор. А он не схватывается, а подсыхает. В дальнейшем глина хорошо впитывает влагу, не любит сильных перепадов температуры. Если в гараже бывают редко или там большая влажность – печка долго не проживёт.

Кирпичная печь подходит для более крупных гаражей, с неплохо утеплёнными стенами, где человек планирует проводить немало времени. Хороший вариант – домашний гараж, совмещённый с мастерской.

Изготовление кирпичной печи

Последовательность действий по возведению кирпичной печи для гаража:

1. Под кирпичную печь заливают небольшой (20см) фундамент.
2. Формируется кирпичный выступ, на который укладывается колосниковая решётка.
3. Топку выкладывают из огнеупорного кирпича.
4. В переднюю стену устанавливаются поддувала и дверцы.
5. На верхней плоскости, хорошо, если сделать металлическую плиту.
6. Как вариант – на металлических уголках кладётся кирпичная «крышка».
7. Высота печи – около 9 — 11 кирпичей.
8. Выкладывают кирпичный дымоход, в который вставляют трубу.

Основные требования

Большинство гаражных боксов достаточно небольшие. Пространства хватает для стоянки машины, плюс остается немного места по бокам для прохода.

Обычно длина помещения такая, что в его конце остается площадка для размещения стеллажей, верстака, иногда одного-двух станков.

Широкие гаражи для двух машин встречаются редко. Иногда мастера выкупают сразу 2 соседних бокса, используя второй как мастерскую. Но даже в этом случае пространство не велико.

Габариты печи должны соответствовать размеру помещения, делать излишнее большое устройство нерационально. Кроме того, места в гаражах обычно мало и разместить крупную печку будет затруднительно.

Очень важно, чтобы изделие обладало высоким КПД – это снизит расход топлива. Второе важное требование – безопасность

В помещение не должен попадать дым и угарный газ. Печка должна располагаться в таком месте, чтобы ничего не могло загореться.

Правильно оборудованная печь в гараже.

Это тем более актуально, что в гараже находится много легко воспламеняемых веществ. Они не должны находится близко к стенкам устройства.

Не стоит использовать топливо, содержащее вредные вещества, т.к. это может повредить здоровью людей, находящихся в боксе.

Очень важно правильная эксплуатация. Например, металлическую буржуйку не стоит топить постоянно, подкидывая новые порции дров

Металл в этом случае сильно раскаляется, стенки становятся красными. Это грозит пожаром.

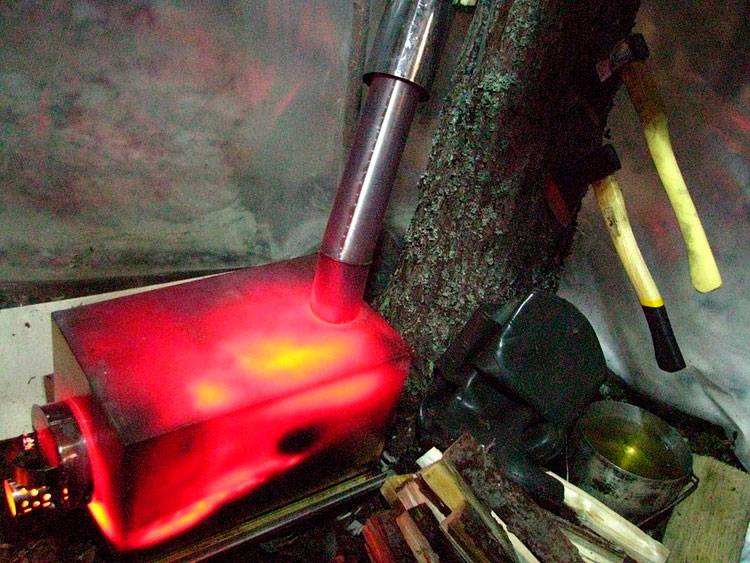

Раскаленная печь в гараже.

Лучше, чтобы порция дров полностью прогорела и стенки печи остыли. Затем внутрь закладывают новую порцию топлива.

Также важна регулярная чистка дымохода. Внутри него активно накапливается сажа, которая может закупорить проход. Особенно опасно ее воспламенение.

Дверца печи должна быть постоянно закрыта. Открывается она только для закладки топлива.

Открытая дверь грозит попаданием раскаленного уголька на машину или на горючий или воспламеняемый материал с последующим пожаром.

Если ждать некогда, его нужно затушить водой. В противном случае, тлеющая зола, выброшенная рядом со строениями или с близко расположенными сухой травой, мусором может привести к пожару.

Разновидности эффективных печей

Для повышения эффективности работы буржуйки можно использовать воду.  Она дольше держит и лучше отдает тепло, по сравнению с металлом. Использование воды может быть ограничено только фантазией – можно просто поставить на верхнюю часть буржуйки бак с водой (и использовать ее в бытовых целях), приварить каналы или карманы для воды к боковым сторонам конструкции, полностью обвить печь и дымоход по периметру металлической трубкой и пустить по ней воду, как на видео. Эти же трубки можно провести и по периметру помещения. Для большинства вариантов также уже имеются чертежи.

Чугунные литые буржуйки

Такие печи очень долго держат тепло и способны работать не только на дровах, но и на всем, что горит. Чаще всего толстостенные буржуйки используются военными в походах. Конструкция считается самой надежной, она никогда не прогорает, благодаря своей «всеядности», весьма экономична и незаменима для хорошего обогрева помещения. Но в качестве плиты для кипячения воды она не подходит, и изготовить в домашних условиях такую вряд ли получится.

Самое долгое горение

Инженер Быстров создал конструкцию длительного горения топлива в виде опилок. Такие буржуйки имеют верхнюю загрузку, в ней отсутствует колосниковая решетка. Эти печи часто используются в коптильнях, для просушки стен, высушивания одежды рабочих. Горение опилок до полного выгорания в печи, собранной по этой схеме, может длиться 19 часов. Также достаточно долгое горение можно получить при использовании дров в качестве топлива.

Главное отличие печи на дровах состоит в том, что они могут работать в двух режимах, с которыми можно ознакомиться на видео. Если помещение нужно быстро нагреть, следует выдвинуть зольник на несколько сантиметров, открыв шибер полностью. Второй режим используется для сохранения показателя температуры в доме или на даче на одном месте при длительном горении топлива. В этом режиме дрова будут сгорать гораздо медленнее, использовать очень мало кислорода и давать больше тепла, чем при обычной топке печи.

Такие показатели достигаются при загрузке большего объема дров и перекрытии поступления кислорода (закрываются шибер и поддувало). В этих условиях дрова не будут гореть – они будут тлеть, и не все сразу, а их небольшая часть. Остальные будут только нагреваться, благодаря чему образуется горючий газ, который и будет в последствии сгорать и обеспечивать теплом помещение.

Эта конструкция, показанная на чертежах, повышает уровень КПД в печах длительного горения по сравнению с обычными, и позволяет закладывать топливо реже и меньше, получая больше тепла для дачи на длительное время.

Печка «капельница»

Такая печка идеально подойдет для маленького гаража, в котором нет отопления и электричества. Подобную эффективную конструкцию можно собрать своими руками.

Она обладает следующими плюсами:

• экономит топливо;
• легко перемещается на новое место;
• простая в применении;
• используется и для приготовления еды.

Для сборки подобного агрегата понадобятся следующие материалы и элементы:

• металл в листах;
• медная труба;
• патрубок;
• резиновый шланг;
• газовый баллон;
• винты;
• горелка.

При конструировании такой модели будут нужны следующие инструменты:

• сварочный аппарат;
• дрель;
• струбцина.

Работа по изготовлению этой модели будет безопасная, если расположить конструкцию в месте без сквозняков, подальше от легковоспламеняемых предметов.

Примеры конструкций

Как пример к вышеизложенному здесь на рис. – чертежи печи булерьян на тепловую мощность до 6-13 кВт. Общее количество труб в батареях можно уменьшить до 6-7, тогда соответственно сократится и длина печи. Также вполне можно обойтись без смотровой вставки из жаростойкого стекла в дверце, печь разжигается абсолютно надежно.

Чертежи печи булерьян

Но вот точеные детали, гнутье труб по шаблону и фасонные заготовки из 4-мм стали нужны обязательно. Т.е., самому за изготовление буллера следует браться только достаточно опытному мастеру, имеющему возможность пользоваться хоть самым малым станочным парком.

Видео: эксплуатация печи булерьян в гараже

Чертежи печи-буржуйки для гаража

Эту буржуйку можно использовать как дожигатель печи на отработке, см. выше, удлинив ножки до 400-450 мм. В таком случае фланец под патрубок газификатора лучше расположить на боковой стенке под колосниковой решеткой и снабдить его глухой резьбовой крышкой, навинчивающейся при топке дровами/углем. В экране под газификатор нужно прорезать круглое окно, на эффективность печи оно заметно не повлияет. На дверцы топки и поддувала тогда нужно наложить изнутри асбестовые прокладки, чтобы исключить паразитный подток воздуха.

Деталь 1 (корпус и перегородки дожигателя) выполняются из стали 2,5-4 мм. Колосниковая решетка 2 – из стали толщиной 4-8 мм. Экран 3 – из жести или тонкой оцинковки. Варианты исполнения проставок под экран 4 показаны на врезке.

О печах длительного горения

Постоянно обогреваемый гараж с печным отоплением дело, вообще говоря, рискованное. Но в некоторых местностях у владельцев автомобилей просто иного выхода нет. В таком случае выручит печь длительного горения. Кроме того, что самодельные, из подручных материалов, «длинные» печки обеспечивают равномерную теплоотдачу в течение 12-24 час, они работают и на опилках, стружке, щепе, мелковеточном хворосте, соломе, сухих листьях, картонажно-бумажных отходах. Общие недостатки печей длительного горения следующие:

• Топливо требуется только комнатно-сухое, т.е. в гараже нужно будет отвести место под дровник, что еще и увеличивает пожарную опасность.
• В дымоходе оседает обильный конденсат (молекулы воды образуются при пиролизе древесины или летучих компонент угля), поэтому требуется колено дымохода с его сборником и вентилем для слива, что еще отнимает место под печь.
• Погасить разожженную печь невозможно, топливо должно полностью прогореть само.
• Эксплуатация самодельных печей длительного горения не разрешена пожарными правилами, что автоматически аннулирует страховку гаража и автомобиля.
• Если машина взята в аренду или лизинг (аренду с выкупом), то арендодатель получает право в любой момент отобрать ее, не возвращая ни копейки из уже полученных платежей.

Печи длительного горения выполняются в основном по 2 схемам: с закрытой и открытой зонами горения. КПД и тех и других в любительском исполнении достигает 70% Печи с закрытой зоной горения развивают большую удельную тепловую мощность, но несколько сложнее по конструкции.

Пример первых – всем известная бубафоня, см. рис. ниже. Она весьма популярна, т.к. ее можно сделать из бочки, газового баллона, обрезка трубы и т.п. Бубафоня без экрана дает конвективный поток, как раз достаточный для создания теплой шапки. Однако у бубафони как печи для гаража есть серьезный недостаток: при задувании в дымоход возможно обратное горение, при котором из воздуховода бьет пламя, что в гараже никак ни к чему.

Печь длительного горения бубафоня в гараже

Из печей с открытой зоной горения достаточно популярна «Слобожанка», см. рис. ниже. Она предельно проста по конструкции и, если во время топки не снимать крышку, совершенно безопасна. «Слобожанку» малыми сериями выпускают некоторые мелкие частные предприятия. Но сделать ее из баллона или трубы не выйдет: диаметр печи должен быть в пределах 500-700 мм. При равных с бубафоней размерах мощность «Слобожанки» примерно вдвое ниже. Для создания теплой шапки необходим экран.

Печь Слобожанка с экраном

Недостатки

Перед началом работы важно изучить недостатки кирпичной печи для гаража. Опишем их подробно:

1. Длительное время нагрева конструкции. Этот факт влечет за собой невозможность оперативно протопить пространство до комфортной температуры воздуха.
2. Необходимость ручного труда. Невозможно достичь полной автоматизации такого агрегата. Его все равно придется растапливать своими руками каждый день, иначе температура внутри помещения быстро станет минусовой.
3. Риск падения КПД изделия. Такая ситуация возможна, если внутри помещения не налажена качественная вентиляционная система.
4. Существенные затраты на строительные и отделочные работы. Средняя стоимость строительного кирпича составляет 7 рублей/штука, более высокого качества огнеупорный вид стоит 35 рублей/штука. При желании придать печи привлекательный вид можно воспользоваться печным облицовочным кирпичом, что повысит уровень расходов еще больше.

Печь длительного горения – сомнительный вариант

Хороши эти печи тем, что дают равномерную температуру в гараже на 12-24 часа. Да к тому же они неприхотливы к топливу.

Кроме обычных сухих поленьев, они могут «кушать»:

• щепу;
• опилки;
• мелкий хворост;
• солому;
• сухие листья;
• картонные отходы.

Однако есть и недостатки:

• Дерево должно быть просушено. Это значит, что в гараже нужно отвести место под хранение дров или иного топлива. И без того малое пространство гаража уменьшится ещё больше, а пожароопасность увеличится.
• Дымоход нужно делать с коленом для сбора конденсата (это опять же лишнее пространство).
• Печь не погаснет, пока топливо полностью не выгорит само. Если владелец планирует бывать в гараже быстрыми набегами – печь под него не подстроится.

Пожарные правила запрещают использовать самодельные печи длительного горения. Значит, застраховать машину и гараж не получится.

А если машина взята в аренду, или аренду с последующим выкупом, арендодатель, по закону, может отобрать её, не возвращая денег.

Печь длительного горения своими руками

Такие печи для гаража на дровах делают двух видов:

1. С закрытой
2. И открытой зоной горения.

Первые имеют большую мощность, но делать их несколько сложнее. Например, знаменитая Бубафоня. Делать её в гараже не рекомендуется ещё и потому, что ветром возможно обратное задувание пламени. Там, где полно воспламеняющихся материалов – это весьма серьёзный недостаток.

Схема печи длительного горения на опилках

Пример открытой печи – Слобожанка. Она более безопасна (только нельзя снимать крышку во время горения). Но мощность почти в 2 раза меньше, чем у Бубафони.

Чтобы сделать печь длительного горения нужна бочка или лист металла, который нужно согнуть в трубу.

1. Вырезается крышка, которая могла бы свободно передвигаться внутри бочки.
2. К ней крест-накрест приваривается швеллер (для утяжеления) и делается отверстие.
3. В отверстие вставляется и приваривается труба (10 см. диаметром). Это будет крышка-пресс, с трубой для подачи воздуха.
4. В верхней части бочки в бок врезается труба 15 см. в диаметре для отвода дымовых газов.
5. Делается вторая крышка, более лёгкая, которая одевается поверх бочки и подвижного пресса.
6. Печь устанавливается на бетонном или кирпичном фундаменте.
7. Колосники и поддувало, как на обычной печи.

Печь Слобожанка

Работает это так: через верхние крышки закладываются дрова. Под колосниками, снизу их поджигают (можно установить баночку с керосином). Дрова постепенно сгорают, оседают, а крышка-пресс давит сверху и прижимает к колосникам топливо.

Когда дрова хорошо разгораются, керосиновую горелку убирают. На поддувало можно установить заслонки, чтобы регулировать степень горения.

Наилучшие котлы отопления

Если принято решение подобрать качественный котел в гараж, стоит изучить предложение производителей, понять, какие модели популярны более остальных. Тогда можно быть уверенным в качестве модели выбранной

Как выбрать, какие критерии взять во внимание?

Критерии оптимального выбора системы отопления:

• стоимость;
• продуктивность;
• безопасность;
• особенности монтажа.

Обогрев гаража при помощи котла

Исходя из этих критериев, опишем основные бренды электрических котлов для гаража, которые пользуются высоким спросом на отечественном рынке и стоят внимание потребителя:

1. Baxi. Итальянский бренд, известный покупателям по всему миру, но наиболее популярен он в странах Европы. Модели Baxi отличаются удобной регулировкой, высоким КПД, могут работать в автономном режиме, способны на самодиагностику. Котлы Baxi оснащаются энергоэффективыми насосами, которые обеспечивают высокий КПД. Есть модели, которые можно устанавливать вне помещений, но стоят недешево.
2. Vaillant. Бренд изготавливает котлы с высокими показателями производительности, надежности благодаря улучшенной конструкции горелок, применении циркуляционных насосов, создании корпуса из высококачественных стальных сплавов. Vaillant не перегреваются, не заклиниваются. Но большие размеры позволяют разместить такой кател только в крупногабаритном гараже.
3. Protherm – производитель, изготавливающий высококачественные котлы разной мощности. Варианты небольших габаритов отличаются бесшумностью, интересным дизайном, часто устанавливают в автодомах.
4. Также стоит отметить продукцию брендов Ferroli и Bosch, которая также заслужила признание большого числа автовладельцев.

Печь на дровах

Проверенная многими годами буржуйка до сих пор не теряет свою актуальность

Поэтому на такую печь для гаража на дровах стоит обратить своё внимание

Процесс работы:

1. Подобрать трубу, которая будет основой.
2. В ней нужно вырезать отверстие под колосник. На этом месте организовать короб под золу.
3. Затем надо перевернуть заготовку и проделать отверстия под дымоход.
4. Для повышения теплоотдачи в дымоходе нужно смонтировать перегородки.
5. Изготовить теплообменник, для этого моно использовать тонкие трубы.
6. Сделать из подручного материала ножки.
7. Собрать конструкцию и вывести дымоход.
8. Вставить в печь огнеупорный кирпич, он придаст работе буржуйке продуктивности.

Рекомендуемые размеры для печей такого типа — 70x50x35см, их объём должен быть не более двенадцати литров.
