Обустройство вентиляции на потолок: виды вентиляционных систем и особенности их обустройства

Процесс и особенности работы

Во время ремонта вентиляция монтируется перед выполнением всех работ, то есть на начальном этапе. Прежде чем приступить к работе, нужно запастись всеми необходимыми материалами и инструментами, произвести расчеты вентиляционных каналов и проделать отверстия для их установки.

Нужно определиться с расположением всей системы и только после этого приступать к работе.

Работа выполняется в такой последовательности:

Схема сборки системы вентиляции.

• контуры и центр отверстия намечаются так, чтобы их разметка была немного больше трубы;
• используя перфоратор (его располагают горизонтально, но немного наклонив вниз), проделывают отверстие;
• применяя зубило и молоток, изымают вырезанный материал и очищают от пыли.

На следующем этапе производится монтаж и установка трубы. Перед установкой трубы в нее устанавливается вентилирующее устройство — вентилятор. Вентилятор рекомендуется выбирать качественный и дороже, так как у хороших изделий и срок эксплуатации больше, и работают они практически бесшумно. Далее трубы с устроенными вентиляторами внутри укладываются в готовое отверстие, а щели, образующиеся между стеной и конструкцией, заделываются монтажной пеной. Далее, чтобы придать вентиляции эстетичный вид, обрезают остатки высохшей пены и шпаклюют штробы или заделывают их штукатуркой, снаружи — фасадной.

Итак, хорошая вентиляция — это необходимость. Современные кондиционеры, которые могут работать круглосуточно, неспособны качественно вентилировать воздух, а только нагревают его и охлаждают.

http://1poclimaty.ru/youtu.be/3yCQSeVegLw

При планировании строительства дома необходимо в проекте заложить воздухообмен, а приобретая его, вентиляции уделить особое внимание

Как сделать потолочную вентиляцию своими руками

Во время строительства дома проблем с обустройством вентиляции не бывает, все делается в определенной последовательности по чертежам. Другое дело сделать потолочную вентиляцию в построенном доме. Такая потребность возникает, когда в доме появляется сырость, грибок или плесень. Это вредит здоровью жильцам дома. Прежде чем начинать монтаж, необходимо рассчитать потребность воздухообмена и составить схему прокладки коммуникаций. Затем составляется смета на материалы и стоимость монтажных работ.

Планировка вентиляции делается по СНиП 2.08.01-89, Жилые здания, Приложение 4. В этом документе есть нормы воздухообмена помещений в зависимости от типа помещения, объема и площади, а также установлены санитарные нормы расхода на 1 человека, постоянно пребывающего в помещении 60 м3/ч и временного пребывания – 20 м3/ч. Затем, зная объем воздухообмена, рассчитывают сечение воздушных каналов из расчета скорости движения потока. Центральный канал рекомендуют делать с запасом пропускной способности.

Материал центральной шахты выбирают из расчета:

• прочности;
• простоты монтажа;
• долговечности материала;
• коррозийной и химической стойкости;
• возможностью периодической прочистки.

Центральная шахта размещается вертикально и проходит через все этажи здания. Основные правила:

1. Выходное отверстие шахты выводится выше кровли.
2. Вентилятор располагают на чердаке или мансардном помещении.
3. Приточные клапаны оборудуются заборными решетками на высоте 1,5 – 2 м выше уровня земли.
4. Движения потока воздуха в направлении помещений подверженных выделению вредных веществ (кухня, санузел, туалет).
5. Все межкомнатные двери должны иметь беспрепятственный проход воздушного потока.

В многоквартирных домах рекомендуется устанавливать обратные клапаны за вентиляционными решетками. Это на случай недостаточной тяги в центральной шахте, чтобы не проникали запахи из других квартир.

Теплоизоляционные трубы, соединительные элементы Uponor идеально подходят для установки вентиляционного стояка проходящего через потолки дома с выходом на чердак. Трубы не надо дополнительно утеплять.

Вентиляционный стояк монтируют вдоль несущей стены, и выводят на чердак. Отверстие в потолке выполняют специальным буром с коронкой, режущая кромка работает по контуру окружности. Отверстие получается аккуратным под диаметр трубы.

Преимущество этих труб:

• Герметичность соединений, энергосбережение;
• Высокая скорость и простота монтажа;
• Соответствие санитарно-гигиеническим нормам;
• Теплоизоляция препятствует образованию конденсата.

Как альтернатива, если не найдете эти трубы, используйте утепленные нержавеющие (сандвич), которые применяют для дымохода. Установите их на чердаке и выходе через крышу. Трубы легко стыкуются, режутся и обрабатываются «болгаркой».

Стояков, в зависимости от проекта здания, может быть несколько. Их объединяют в одну систему горизонтальными вентиляционными каналами и выводят один стояк выше конька крыши, на конце стояка устанавливают зонтик от попадания осадков.

Под обрешеткой стропильной системы проложен мембранный пароизоляционный материал – барьер против поступления влаги и холода со стороны крыши. Между материалом крыши (ондулин, металлочерепица, шифер) и пароизоляцией есть вентиляционный зазор, вся стропильная система проветривается и остается сухой.

Вентилятор устанавливают в специальный шумоизоляционный короб.

К стояку, его нижней части (входу) монтируется потолочная решетка для вентиляции с регулируемыми шторками, позволяющими регулировать поступление воздуха. Рекомендуется не делать горизонтальных подключений к стояку. Это снизит эффективность естественной тяги вентиляционного стояка. Лучше раскошелиться и вывести еще один отвод для вентиляции в потолке, а уже на чердаке эти отводы объединяются в одну систему.

Например, если семья большая, то подойдет вентиляция потолка ванной с отдельным вертикальным отводом. Чем лучше будет работать естественная вентиляция, тем реже будете пользоваться вентилятором.

Приточная и вытяжная вентиляция, их основные составляющие

По своему назначению вентиляционные системы делятся на две группы: приточные и вытяжные. Приточная система является одним из видов механической вентиляции. В основу принципа ее работы положена принудительная подача свежего воздуха в помещение. Отработанный воздух выходит наружу с помощью систем естественной вентиляции.

Статья по теме:

Все виды приточной вентиляции состоят из:

1. Приточных вентиляторов – обеспечивают приток воздуха.
2. Шумоглушителя – понижает уровень шума, создаваемый установкой.
3. Нагревателя – подаваемый воздух может быть нагрет. Особенно это актуально в зимнее время года. Если нагрев происходит от электросети, то такой тип называется электрическим. Если нагрев происходит от системы центрального отопления – это водяной тип.
4. Воздухозаборной решетки – предназначенной для фильтрации механических загрязнений, которые могут попадать извне.
5. Фильтра – очищает подаваемый воздух от различных примесей. Различают фильтры грубой, тонкой и особо тонкой очистки.
6. Клапана – не пропускает воздух внутрь помещений в то время, когда система отключена.
7. Воздуховодов – каналов, по которым циркулируют воздушные массы.

Инструктаж по монтажу системы вентилирования

Монтажом системы вентилирования можно заняться самостоятельно или пригласить специалистов, имеющих незаурядный опыт кровельных работ. Обращаться к дешевым мастерам не стоит – качество их услуг может не соответствовать даже самой минимальной стоимости.

Если связаться с горе-мастерами, то придется заплатить три раза – за их работу, за испорченную кровлю, за исправление ошибок настоящими специалистами

В случае, когда заниматься монтажными работами будет бригада строителей, можно озвучить им свои предпочтения и проверить проект, который они впоследствии предоставят

Нужно обратить внимание, устраивает ли предложенный вариант притока и отвода воздушных масс

Эффективный вариант притока в мансардное помещение – клапаны, встраиваемые в конструкцию окна. Они так устроены, что могут проветривать помещение даже тогда, когда створка закрыта. Производители предлагают модели для вертикальных и наклонных (мансардных) окон.

Окна с клапанами обеспечат надежное поступление свежего воздуха в нужном количестве в мансардное помещение

Для монтажа окон лучше воспользоваться услугой по установке, особенно, если оно большого размера. Если делать это самостоятельно, можно лишиться гарантии. В случае возникновения каких-либо проблем претензии предъявлять будет некому.

Если принято решение заниматься самостоятельным монтажом системы вентиляции в мансардном помещении, то предстоит следовать инструкции к тем элементам, которые нужно устанавливать.

Чаще всего своими руками монтируют софиты и вентилируемый конек. В зависимости от типа материла будет отличаться и сам набор инструментов для выполнения их установки. Чтобы поставить аэраторы на крыше обычно обращаются к специалистам, имеющим оборудование для проделывания соответствующих отверстий.

Аэраторы выпускают самых разных размеров, форм, цветов. Это позволяет им отлично вписаться, не выбиваясь из цветовой гаммы кровельного покрытия

Для монтажа вентканалов используют герметик, чтобы хорошо изолировать стыки. В вытяжной системе часто ставят вентилятор или аэротурбину. Вытяжной вентилятор предстоит поместить прямо в вентиляционный канал, закрепив и подключив его согласно прилагаемой инструкции.

При самостоятельном обустройстве вентиляции мансарды важно помнить, что суммарная площадь вытяжных отверстий должна быть на 20% больше, чем приточных. В противном случае будет проблема с тягой. Цвет и форма вентиляторов для кровли позволяют их использовать для установки при любом типе покрытия

Цвет и форма вентиляторов для кровли позволяют их использовать для установки при любом типе покрытия

Цвет и форма вентиляторов для кровли позволяют их использовать для установки при любом типе покрытия

Если же есть сомнения в собственных силах, то лучше обратиться к специалистам, которые правильно спроектируют и обустроят вентиляцию самого дома и мансардного помещения. Это будет залогом длительного срока эксплуатации мансарды и всего дома, а также обеспечит здоровую атмосферу в помещении.

Благоприятный микроклимат мансарды станет настоящим подарком ближайшие 20-30 лет. Вентилируемая кровля при надлежащем уходе может прослужить и дольше

Монтаж вентиляционной системы

Все работы по обустройству, как естественной, так и принудительной вентиляционной системы можно выполнить самостоятельно. Соблюдайте наши рекомендации и все получится наилучшим образом – воздух будет свободно циркулировать в пространстве за натяжным потолком.

Для положительного эффекта необходимо выполнить следующую последовательность:

• Воздуховоды монтируются к потолку еще до натяжения полотна. Это касается и электрических коммуникаций. Короба проверяются на герметичность – это обязательное условие обустройства.
• Натяжное полотно натягивается горячим воздухом на каркас.
• После того как полотно натянуто, в нем изготавливаются отверстия. Дополнительно они «усиливаются» кольцами-протекторами из полимера. То есть сначала на место будущего отверстия наклеивается кольцо, а после полотно прорезается по окружности.
• Отверстие прикрывается декоративной решеткой в конструкции, которой может быть скомпонован вентилятор.

• Черновая поверхность капитального потолка может быть теплоизолирована – в этом случае снизится объем конденсата.
• Все места прилегания натяжного потолка к стенам должны быть заизолированы герметиком.
• Поверхность капитального потолка должна быть подготовлена, в частности мы рекомендуем покрыть ее эмульсией – это убережет полотно от случайно осыпавшегося мусора или штукатурки.
• Если в конструкции есть деревянные элементы, например в частном доме, то необходимо провести обработку антисептиком.

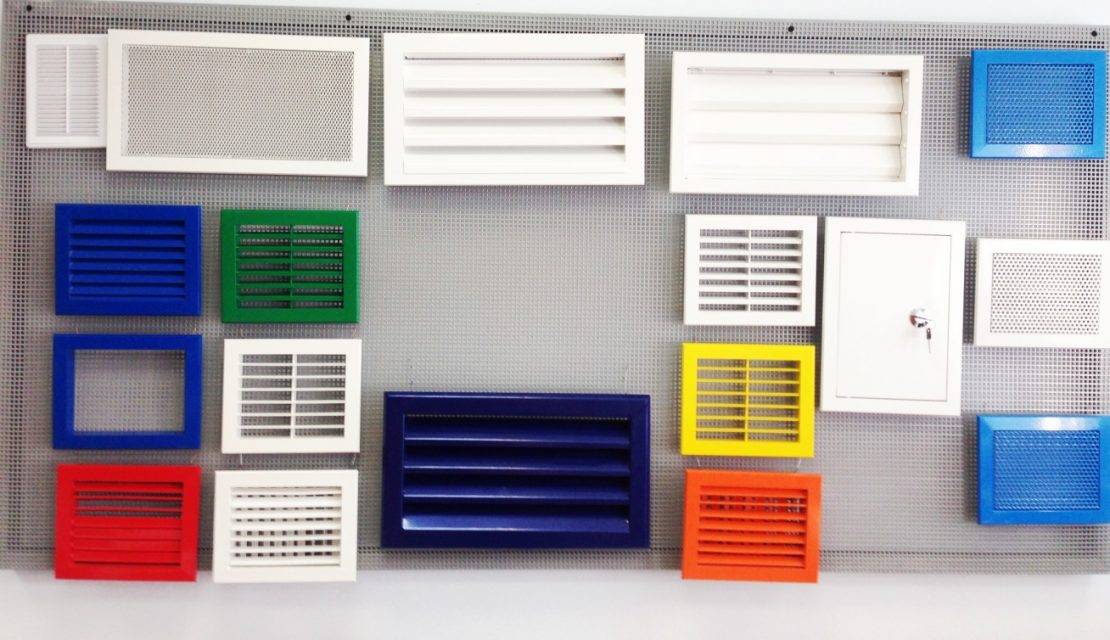

Разновидности решеток вентиляции

Различаются вытяжные и приточные элементы однорядного, двухрядного и инерционного типа. Каждый вид дополнен жалюзи, причем планки размещены под определенным углом, – это помогает направить воздушные потоки в нужную сторону.

Самыми удобными считаются детали из металла и пластика размерами 600х600 мм, но встречаются модели от 225х225 мм до 1050х1050 мм. Фиксация на саморезы, а большой ассортимент цветовых решений позволяет подобрать диффузоры под любую отделку. Если в продаже нет нужного цвета, элемент всегда можно выкрасить акриловой краской.

Как установить вентиляционную решетку

Подготовка монтажа включает обустройство базы под решетки. После натяжения полотна следует прощупать платформу, затем на пленку или ткань приклеивается термозащитное кольцо. Клеевой состав выбирается по типу изделия, нельзя применять клей для пленки на ткань и наоборот. Внутри кольца материал прорезается, излишки обрезаются, в проем вставляется диффузор. Потолочная вентиляция готова.

Как установить вентилятор

Агрегаты монтируются в ванных комнатах, кухнях и пр. Техника напоминает установку решетки для вентиляции. Также под полотном фиксируется база, затем в точке монтажа приклеивается кольцо, материал прорезается и прибор фиксируется. Однако есть и различие – от вентилятора протягивается воздуховод. Элемент продается в комплекте и является абсолютно герметичной конструкцией.

Чтобы защитить полотно от повреждения, вкручивая шурупы через материал от закладных к мотору, нужно обязательно проклеить точки крепежей. Клеевой состав также подбирается в зависимости от типа материала.

Обслуживание

В процессе эксплуатации любая вентиляционная система неизбежно засоряется. В нее может попадать пыль с улицы, частицы жира из кухни, строительный мусор и т.п.  Вентиляционная решетка в квартире может также засориться.

Проверить уровень тяги в шахте вентканала легко. Достаточно приблизить язык пламени зажженной спички или зажигалки к решетке. Когда с тягой все в порядке, огонь начнет дрожать и заметно устремляться в сторону шахты. Если этого не происходит, необходимо снять решетку и повторить тест еще раз. Если снова пламя остается неподвижным – шахта нуждается в прочистке.

Иногда пламя и вовсе отклоняется в другую сторону, сигнализируя о наличии обратной тяги – неприятного явления, способствующего проникновению в квартиру не самого полезного для здоровья воздуха и не самых приятных запахов из вентиляционной шахты. Избежать этого поможет установка решеток с обратным клапаном, пропускающих воздушные потоки только в одном направлении.

Полную и эффективную очистку вентиляционных шахт в многоэтажных домах выполняют только профессиональные организации, имеющие специальное оборудование: пневматические ерши с утяжелителями, специальные гири, видеооборудование, иные приспособления. Подобную процедуру рекомендуется проводить не реже одного раза в 3-5 лет. Помимо механической очистки производится дезинфекция.

Прочистить вентиляционную шахту собственными силами практически невозможно. Все что получится сделать из квартиры – прочистить канал вверх и вниз на расстояние вытянутой руки.

Особенности ванной

Санузел представляет собой помещение с отдельной микросредой. Здесь постоянно повышен показатель влажности, в основном более теплый малоподвижный воздух. Все вместе это содействует возникновению в скрытых местах плесени, грибка, появления других микроорганизмов.

Перечисленные факторы определяют требования, предъявляемые для мебели, отделочных материалов, электрооборудования, которые устанавливаются или будут использоваться в санузле:

1. устойчивость к высокой влажности;
2. защита от непосредственного и возможно долгого воздействия воды;
3. водонепроницаемость или, наоборот, гигроскопичность;
4. устойчивость к появлению плесени;
5. антисептические свойства.

Как провести расчет вентиляции в частном доме

В расчете вентиляции используется такой показатель, как кратность воздухообмена. О ней уже говорилось в начале статьи. Зафиксирован данный параметр СНиПом под номером 2.08.01-89* под названием «Жилые здания». Так вот в приложении №4 дана таблица, в которой кратность воздухообмена показана в зависимости от назначения комнаты. Не будем переписывать всю таблицу, укажем основные помещения:

Помещение	Кратность воздухообмена
Жилые	3 м³/час на каждый квадратный метр площади при высоте потолков 3 м
Кухня с электроплитой	60 м³/час
Кухня с газовой плитой: 2 конфорки 3 конфорки 4 конфорки	60 м³/час 75 90
Ванная	25
Туалет	25
Совмещенный санузел	50

Теперь, что касается расчета. Для этого используется формула:

N = V x L, где

• N – производительность вентиляции,
• V — объем помещения,
• L — кратность воздухообмена.

Обратите внимание на кратность в жилых помещениях. В принципе, получается так, что она равна «1»

То есть, за один час объем воздуха в них должен поменять полностью. Отсюда получается, что производительность вентиляции должна быть равна объему комнаты.

Но это всего лишь расчет, который основывается на нормативах. Сама же вентиляционная система – это воздуховоды, которые и должны обеспечивать необходимую проходимость воздушных масс. Поэтому и здесь есть свои нормы. К примеру, круглая труба диаметром 150 мм, а это сечение, равное 0,016 м³, обеспечивает проходимость 30 м³/час. Этот же параметр поддерживает воздуховод прямоугольного сечения 100×100 мм. При этом такой объем поддерживает высота стояка, равная 3 м. То есть, если эта величина будет меньше, соответственно и снизится производительность.

Схема для примера расчета

Пример расчета. Вводные данные:

• общая площадь жилых помещений – 60 м²;
• в кухне эксплуатируется газовая 4-конфорочная плита;
• туалет и ванная раздельные;
• высота потолков – 3 м;
• приток со стороны жилых помещений, вытяжка из кухни, ванной и туалета.

В первую очередь рассчитывается объем приточного воздуха. Он равен объему жилых помещений: 60 × 3 = 180 м³/ч. Теперь надо рассчитать объем выводимого воздуха. Здесь придется обратиться к таблице:

• в кухне этот показатель равен 90 м³/ч,
• в туалете и ванной по 25.

В общем получается: 90 + 25 + 25 = 140 м³/ч. Теперь две полученные величины надо сравнить. Понятно, что 180 больше 140. Значит, производительность вентиляционной системы в данном конкретном случае будет 180 м³/час.

Этот расчет действителен и для естественной вентиляции, и для механической.

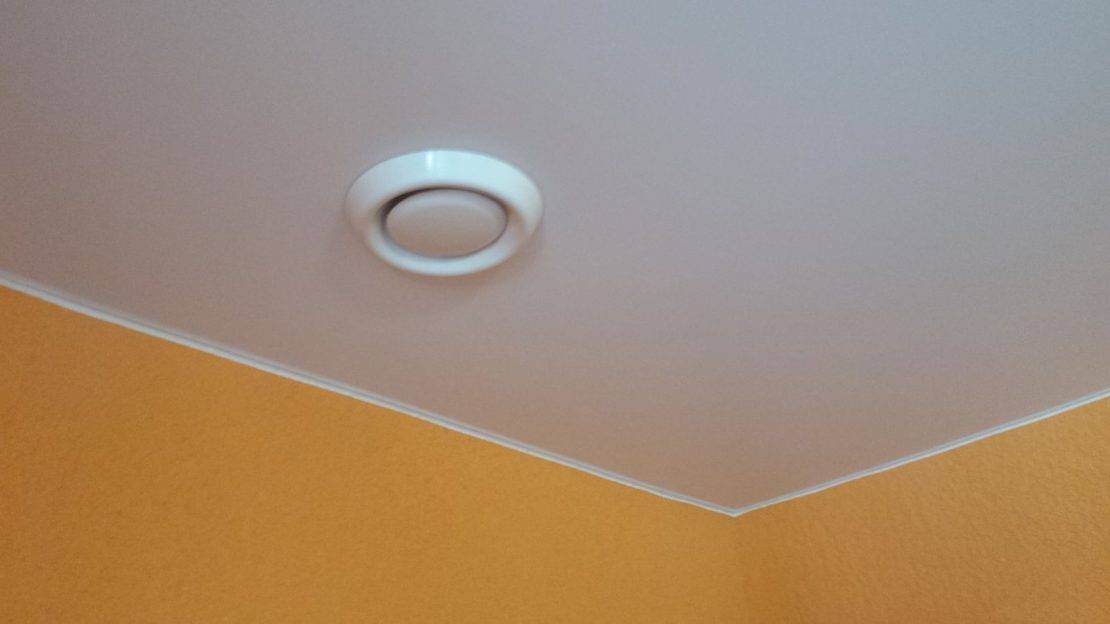

Вентиляция в натяжном потолке

• Такой потолок не только красивый – он позволяет скрыть установку громоздких вентиляционных каналов. При всем при он этом не служит препятствием для функционирования воздуховодов.
• Плюсом является то, что вентиляционная система под таким потолком монтируется в любом удобном месте. Ведь под натяжным полотном любая инженерная конструкция все равно не будет видна.
• Для натяжного потолка можно использовать перфорированное полотно. В этом случае воздух будет беспрепятственно циркулировать по обе стороны натяжного полотна.
• Еще одним вариантом обеспечения хорошего воздухообмена – это монтаж диффузоров. Они представлены разных цветов и форм.

Особенности монтажа решетки

Прежде чем устанавливать натяжной потолок, стоит заранее наметить места, где будут монтироваться диффузоры. Сделать платформу из фанеры или другого листового материала. Размер ее должен совпадать с проемом вентиляции. Необходимо позаботиться о том, чтобы плоскость платформы не выпячивалась за пределы натяжного потолка. Когда натяжная пленка будет установлена, необходимо в намеченных местах закрепить вентиляционную решетку. А далее порядок работ такой:

• найти под декоративным полотном намеченное место для решетки;
• приклеить проекторное кольцо;
• предварительно убрав остатки клея надеть сверху диффузор.

При принудительной и естественной вентиляции такие элементы монтируются одинаково. Главным правилом является герметичность венткнала. В месте крепления закладной к мотору вентилятора шурупы проклеиваются, чтобы не испортить полотно накладного потолка.

Как создать схему вентиляции в частном доме своими руками

Современные дома, благодаря пластиковым окнам, внешнему и внутреннему утеплению, становятся довольно герметичными. С одной стороны, это хорошо, но с другой – затрудняет попадание свежего воздуха в дом, его вентилирование частично прекращается или вовсе отсутствует. Чтобы исправить ситуацию, владельцу домостроения необходимо составить схему вентиляции в частном доме своими руками, или обратиться к специалистам для организации системы вентиляции в частном доме, схема которой будет предусмотрена проектом.

Трубы вентиляции частного дома могут выглядеть очень стильно.

Правильная вентиляция в частном доме предотвращает образование конденсата, распространение плесени и грибка, создает благоприятный микроклимат для проживающих. Вентилированием должны обеспечиваться не только жилые комнаты, но и хозяйственно-технические помещения: ванные, кухни, санузлы, подвалы, котельные. Различают естественную и принудительную вентиляции в частном доме. Установку некоторых систем возможно произвести своими руками.

Особенности монтажа механической вентиляции

В механической системе вентиляции воздушные массы приводятся в движение за счет электрических вентиляторов. Подобная особенность позволяет устанавливать сложные системы, которые имеют большую протяженность и сложную сеть каналов. Отводы могут иметь вертикальные и горизонтальные участки, что предоставляет широкие возможности при проектировании.

При принудительной вентиляции в каналах тоже возникают потери давления, но они компенсируются за счет увеличения мощности вентилятора. Такая система позволяет обеспечить приток свежего воздуха во все помещения и делает ее независимой от качества тяги. Механический тип вентиляции предоставляет широкие возможности для автоматизации, так как современные вентиляторы обладают большим количеством дополнительных функций. В число наиболее распространенных входит:

• регулировка показателей скорости;
• направление воздушных потоков;
• изменение температурного режима.

Подобные функции позволяют варьировать скоростью воздушных потоков и повышают удобство эксплуатации системы. Они дают возможность устанавливать в каждом помещении комфортную атмосферу в зависимости от личных пожеланий и потребностей обитателей дома.

Показания к применению

Если задать вопрос об установке вентиляции в подвесном потолке, то ответ будет положительным, а не отрицательным. Факторами, способствующими вентиляции такой конструкции (в большей степени в случае фольги, чем текстильной конструкции), могут быть:

1. Накопление конденсата. Натяжной потолок обеспечивает тепловой барьер в жилых помещениях. Он способен поддерживать постоянную температуру воздуха с обеих сторон. Разница в температуре неизбежно вызывает конденсацию в межпотолочном пространстве, что может привести к сбоям в расположенных там электрических системах.
2. Образование плесени, плесени. Сочетание влаги, темноты и теплого воздуха, генерируемого натяжным потолком, активно способствует образованию плесени в пространстве между потолками.

Производители пропитывают растягиваемый материал антибактериальным составом, но этого недостаточно для полной дезинфекции – плесень все равно появляется.

Прогиб натяжного потолка. Просадка может происходить по ряду причин, в том числе из-за повышенной температуры воздуха летом. Если исключить технические, конструктивные причины провисания, установите систему воздухообмена для выравнивания температуры в пространствах внутри помещения и между потолками.

Колебания на потолке. Разница в давлении между помещением и потолком меняется при открытии дверей и окон – в эти моменты натяжной потолок значительно колеблется.

Выводы и полезное видео по теме

О том, как самостоятельно обустроить принудительную вентиляцию в новой квартире можно узнать из данного видео:

При самостоятельной установке принудительной вентиляции в частном доме или квартире необходимо для начала определиться с видом системы. В зависимости от размера помещения, количества проживающих в доме людей, а также степени функционирования естественной вентиляции, можно установить приточную или приточно-вытяжную систему.

Некоторые системы могут совмещать в себе охладитель, нагреватель и очиститель воздуха, что позволяет экономить на покупке дополнительных устройств.
