Обустройство скважины с кессоном: поэтапный инструктаж + разбор технических нюансов

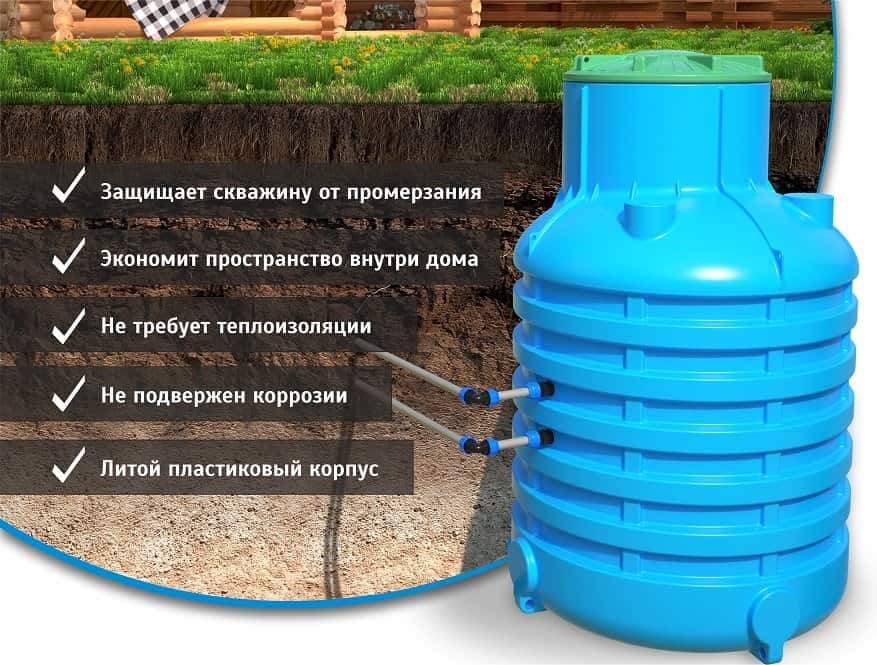

Пластиковые (полипропиленовые) кессоны

Уже несколько лет, у дачников набирает особую популярность монтаж пластиковых кессонов. Существует ряд как преимуществ так и недостатков в использовании пластиковых кессонов. Вот основные из них:

Наши пластиковые кессоны изготавливаются из материала: полипропилен (первичный). Внутри кессон оснащен дополнительным усилением поперечинами из пластика, внутри которых проходят стальными трубы, диаметром 32мм, что добавляет жесткости и невосприимчивости к внешнему давлению грунтов и грунтовой воды. Кессон оснащен удобной пластиковой лестницей, смонтированной внутри.

Герметичное соединение обсадной трубы с каркасом кессона обеспечивается уникальной муфтой, разработанной в России (AQVA-stop) оснащенной резиновой прокладкой. Муфта изготовлена литьевым методом и не имеет стыковых соединений, что добавляет ей прочности и герметичности.

Кессон мало весит и исключает необходимость задействования какой-либо спец.техники. Свойства материала, из которого изготовлен пластиковый кессон (полипропилен), он не подвержен негативному воздействию грибковых налетов и бактерий.

Преимущества пластикового кессона:

• Высокий срок эксплуатации;
• Проще в установке.

Обустройство самоизливной скважины

Самоизливная скважина отличается от обычной чрезмерно высоким статическим уровнем воды, который находится выше уровня поверхности земли. Это результат высокого давления в водоносном пласте.

С полной уверенностью могу вам сказать, что простых решений в данной ситуации ждать нет смысла.

Самоизливные скважины для Московской области – явление нечастое, но иногда мне приходилось сталкиваться с такими проблемными гидротехническими сооружениями и устранять последствия.

Узнайте, как можнопробурить СКВАЖИНУ НА ПЕСОКпочему скважина на песок дешевле артезианской? Переходите и смотрите

Мне известны два варианта развития событий:

• Самоизлив происходит только из ствола скважины – это говорит о том, что буровики выполнили свою работу хорошо, и вода не попадает в затрубное пространство. Здесь решить проблему будет несколько проще
• Самоизлив происходит не только из ствола, но и из затрубного пространства – это результат непрофессиональной работы буровиков или невнимательности главного инженера. Очень серьезная проблема с дорогим решением

Наращивание высоты колонны — является наиболее популярным решением проблемы Иногда для прекращения самоизлива хватает 2-3 метров трубы, вокруг которой обустраивается кессон с заглублением на 2 метра, а верхняя часть утепляется.

Если рядом есть водоем – желательно река, ручей, я предлагаю такое решение – укапываемся на 2 метра вокруг колонны и обустраиваем полноценный кессон на хорошей подушке. Ствол глушим оголовком, в кессон монтируем насосное оборудование (можно использовать самовсасывающую установку), обустраиваем традиционное автономное водоснабжение.

Делаем дополнительный отводящий патрубок с клапаном, рассчитанным на определенное давление (зависит от давления воды в пласте), к которому подсоединяем гибкий шланг и направляем его в водоем.

Таким образом, мы снимаем избыточное давление и исключаем риск выдавливания воды в затрубное пространство, размытие грунта. Если рядом водоема нет, нужно искать возможность отвести воду естественным путем на бесхозные территории, в искусственный дренаж.

Если самоизлив устранить не получается, а отведение воды невозможно, я предлагаю только заглушить скважину – «тампонировать». Это очень сложный, дорогостоящий процесс, и, насколько мне известно, во всей Московской области такие услуги оказывает всего несколько компаний.

Из скважины мощными компрессорными установками откачивается вода, на забой подается глинистый раствор, а после глушения самоизлива сверху засыпается гравийная подушка. Также можно использовать специальный распорный паркер, чтобы не давать воде подняться на поверхность.

Я не советую герметизировать скважину с самоизливом намертво, так как всегда есть риск того, что вода найдет себе путь, а это высокая вероятность размыва участка, подмыва фундамента готовых строений.

Техника в работе

Буровое оборудование

Проходка скважины

Пошаговая инструкция по обустройству

Сначала необходимо определиться с местом, где будет располагаться скважина. Чтобы обустроить источник, следует соблюдать последовательность действий:

• Необходимо пробурить скважину.
• Приступить к монтажу кессона.
• Засыпать землей до краев котлован и утеплить люк.
• Сделать установку оборудования, которое предназначено для эффективной и бесперебойной подачи воды.

Чтобы отремонтировать конструкцию кессона своими руками, следует придерживаться последовательности операций:

• Проделать отверстие в дне резервуара. Оно должно располагаться на расстоянии 3 см от центра дна. Такое отверстие необходимо, чтобы установить гильзу.
• Патрубки, предназначенные для кабеля и водопроводных труб, необходимо вварить в стенки резервуара.
• Выкопать котлован таким образом.
• Обрезать колонну.
• В форме брусьев уложить опоры. Они предназначены для размещения кессона.
• Произвести стыковку гильзы резервуара с обсадной трубой по схеме. Отрегулировать конструкцию, после чего ее приварить.
• Бруски следует убрать из-под камеры, поместить ее в скважину.
• Ввести кабель и трубы в ниппели.

Инструкция по обустройству.

Особенности выбора оборудования

К базовым элементам скважины относятся:

• насос;
• гидропневмоаккумулятор;
• оголовок.

Насос является основным видом оборудования. Для скважины можно использовать как погружной, так и поверхностный тип. Первый вид насоса опускается на глубину скважины более 10 м, а второй – на глубину менее 10 м.

Шаг 1 – подбираем оптимальный тип насоса

Существует 2 типа насоса:

• поверхностный;
• погружной.

Первый тип предназначен для установки оборудования на поверхности. Размещаются такие насосы в камере. Монтаж и обслуживание кессонов несложны. Можно выделить 2 вида поверхностного насоса:

• вихревой – необходим, чтобы поднять воду с малой глубины;
• центробежный – способен откачивать воду с глубины до 10 м.

Такое оборудование продается чаще всего с укомплектованной автоматикой, которая управляет его включением и выключением.

Выбор типа насоса.

Погружные насосы предназначены для погружения в скважину. С их помощью можно добыть воду, которая находится на большой глубине. Такие кессоны комплектуются выключателями. Они страхуют устройство от поломок.

Дорогостоящие насосы оборудованы специальными фильтрами, которые позволяют перекачивать воду с твердыми примесями. Перед покупкой кессона нужно определиться с тем, какого диаметра он должен быть.

Шаг 2 – гидроаккумулятор для скважины

Устройство плавно регулирует давление воды в трубопроводной магистрали. Также оно предназначено для предотвращения гидроударов.

Если механизм присутствует в системе водоснабжения, то насосное оборудование не изнашивается в течение длительного времени.

Шаг 3 – оголовок в конструкции скважины

Оголовок является защитным устройством. Монтируется он на торцевой части скважинной трубы. Предназначено устройство для того, чтобы в устье скважины не попадали посторонние предметы и грязь.

Оголовок представляет собой опору, с помощью которой насосное оборудование устанавливается подвесным способом. Изготавливается он из металла или пластмассы. Пластиковый способен выдерживать до 200 кг нагрузки, а металлический – до 500 кг.

Оголовок в скважине.

Если необходимо оборудовать глубокую скважину, следует применять оголовок из металла.

Использование скважинного адаптера

Альтернативой дорогостоящему кессону или домику служит скважинный адаптер. Конструкция позволяет вывести водопроводную трубу в дом непосредственно из скважины. Устройство имеет вид разборного фитинга и состоит из наружной и внутренней частей. С наружной соединяется водопроводная магистраль, а с внутренней – шланг от насоса. Обе детали закрепляются на стволе скважины, повторяя его форму. Герметичность обеспечивается двойным уплотнением.

Использование скважинного адаптера.

Остановив свой выбор на адаптере, следует учитывать следующее:

1. Конструкция располагается ниже уровня промерзания почвы, и при поломке понадобятся земляные работы.
2. Обсадная труба выходит на поверхность, закрывается крышкой. Через нее вводится электрокабель.
3. Зимой возможно промерзание скважины через обсадную трубу, поэтому ее оборачивают теплоизолирующим материалом.
4. Установка оборудования возможна только в доме.
5. Монтаж адаптера требует специального ключа.

Обустройство скважины с кессоном: поэтапный инструктаж + разбор технических нюансов

Однако данный вид защитных камер почти не обеспечивает герметичность в течение долгого срока. Это грозит дорогостоящему оборудованию затоплением и последующей потерей работоспособности. Правильная установка кессона на скважину — это сравнительно сложный и крайне ответственный процесс.

Если во время монтажа гидроизоляция сосуда будет нарушена, то в процессе эксплуатации скважины могут возникнуть серьезные проблемы, устранение которых потребует очередных денежных трат. Технология обустройства источника водоснабжения состоит из последовательного ряда ответственных шагов:.

Вода, которая сразу заполнить скважину, будет грязной, поэтому ее необходимо откачать. Лучше это сделать дешевым временным насосом, а не при помощи оборудования для постоянного пользования. Выбирая способ обустройства скважины, чтобы избежать лишних трат лучше получить консультацию у специалистов. Они проанализируют все факторы и обоснуют целесообразность реализации того или иного проекта.

Стоит отметить, что установка кессона целесообразна не во всех случаях. Иногда, в непосредственной близи от места нахождения скважины уже есть сооружение, которое подходит для размещения оборудования для системы водоснабжения. Тогда более рационально использовать это пространство по назначению, и не оборудовать скважину кессоном. Водоподъемное оборудование можно разместить на первом этаже дома или в подвале, но есть такой возможности нет, то гидроаккумулятор, электрооборудование, системы автоматического управления насосом и фильтры грубой очистки размещают в кессоне.

Каждая скважина с кессоном нуждается в надежной теплоизоляции, чтобы на всю толщу промерзающих слоев грунта исключить прямой контакт компонентов системы водоснабжения с замерзшими породами. Даже если горловина скважины располагается ниже глубины промерзания грунта, то главная часть кессона находится выше этого уровня.

Если стенки камеры обладают большой теплопроводностью, то минусовые температуры могут опуститься до оголовка и вода в системе замерзнет, поэтому есть необходимость внутренней и внешней теплоизоляции резервуара. Несмотря на цилиндрическую или прямоугольную форму камеры, способ, как утеплить кессон будет одинаков.

С позиций затрат теплоизолятора наиболее выгодными являются сосуды цилиндрической формы, а с точки зрения простоты монтажа жестких плит — проще утеплить резервуары, имеющие прямоугольную форму. Пластиковые и металлические защитные камеры герметичны, поэтому при внутренней теплоизоляции можно не обращать внимания на устойчивость материала к воде. Диаметр сооружения должен позволять нормально смонтировать и обслуживать установленное оборудование.

Оснащается следующим оборудованием:. Основное требование к выбору материала — герметичность. Есть несколько вариантов, позволяющие обеспечить это:. Под каждую скважину габариты камеры подбираются индивидуально.

Преимущества скважины с кессоном

При круглогодичном использовании скважины не обойтись без монтажа в ее устье кессона. Эта ограждающая конструкция представляет собой водонепроницаемую камеру, расположенную в водонасыщенном грунте. С точки зрения удобства обслуживания и эксплуатации скважина с кессоном — самый оптимальный вариант.

Кроме кессона, неотъемлемыми элементами водяной скважины являются гидроаккумулятор, насос поверхностного или погружного типа, трубы, запорная и регулирующая арматура, при желании хозяев и оголовок.

Зимой внутри кессона поддерживается стабильная температура. Обычно она не опускается ниже 0°C. В таких условиях насосное оборудование может эксплуатироваться круглый год

Такое решение имеет ряд преимуществ:

1. Все водопроводное оборудование размещено компактно в камере и для него не нужно выделять отдельное место в доме. Как и в случае с центральным водоснабжением, в дом нужно будет завести только трубу, а также питающий кабель для насоса.
2. Если дом предназначен исключительно для летнего проживания, то для удаления воды из водопровода на зиму потребуется всего лишь открыть сливной кран, находящийся в кессоне.
3. Когда нужно подать вводу в несколько точек на участке, то эту идею реализовать очень просто путем вывода из кессона необходимого числа трубопроводов. Регулировка процесса при этом осуществляется посредством вентилей.
4. Лебедка, смонтированная в верхнем отделении камеры, упростит процесс извлечения насоса из глубокой скважины в случае необходимости его ремонта или замены.
5. Камера защитит от замерзания скважинное оборудование, находящееся в ней. Если монтаж кессона выполнен правильно, можно не беспокоиться о сохранности его начинки даже при температуре -35°C.

Таким образом, при наличии кессона неблагоприятные внешние факторы никак не отразятся на качестве водоснабжения дома.

Основное требование к кессону — герметичность. При нарушении этого условия по обсадной трубе в водоносный слой может попасть грязная вода из камеры. Загрязнение водоносного горизонта недопустимо, поэтому оголовок колодца и кессон всегда должны оставаться сухими.

Для снабжения водой дома и приусадебного участка лучший вариант кессона — пластиковый. Он обеспечивает 100% герметичность. Упрощает его доставку и монтаж небольшой вес

При расчете высоты этой конструкции следует исходить из глубины промерзания грунта. Чтобы кессон гарантированно находился ниже этой точки, размер принимают равным двум метрам. Для удобства выполнения работ внутри кессона диаметр внутреннего пространства должен быть в пределах 1–1,5 м.

Изготавливают камеру из металла, пластика, кирпича или железобетонных колец. В его днище есть место для фиксации конструкции на обсадной колонне. Патрубки для выведения труб и кабелей находятся в стенках. Для обеспечения удобного доступа к оборудованию кессон часто укомплектовывают лестницей. Закрыта камера герметичной крышкой.

Преимущества скважины с кессоном

При круглогодичном использовании скважины не обойтись без монтажа в ее устье кессона. Эта ограждающая конструкция представляет собой водонепроницаемую камеру, расположенную в водонасыщенном грунте. С точки зрения удобства обслуживания и эксплуатации скважина с кессоном — самый оптимальный вариант.

Кроме кессона, неотъемлемыми элементами водяной скважины являются гидроаккумулятор, насос поверхностного или погружного типа, трубы, запорная и регулирующая арматура, при желании хозяев и оголовок.

Зимой внутри кессона поддерживается стабильная температура. Обычно она не опускается ниже 0°C. В таких условиях насосное оборудование может эксплуатироваться круглый год

Такое решение имеет ряд преимуществ:

1. Все водопроводное оборудование размещено компактно в камере и для него не нужно выделять отдельное место в доме. Как и в случае с центральным водоснабжением, в дом нужно будет завести только трубу, а также питающий кабель для насоса.
2. Если дом предназначен исключительно для летнего проживания, то для удаления воды из водопровода на зиму потребуется всего лишь открыть сливной кран, находящийся в кессоне.
3. Когда нужно подать вводу в несколько точек на участке, то эту идею реализовать очень просто путем вывода из кессона необходимого числа трубопроводов. Регулировка процесса при этом осуществляется посредством вентилей.
4. Лебедка, смонтированная в верхнем отделении камеры, упростит процесс извлечения насоса из глубокой скважины в случае необходимости его ремонта или замены.
5. Камера защитит от замерзания скважинное оборудование, находящееся в ней. Если монтаж кессона выполнен правильно, можно не беспокоиться о сохранности его начинки даже при температуре -35°C.

Таким образом, при наличии кессона неблагоприятные внешние факторы никак не отразятся на качестве водоснабжения дома.

Основное требование к кессону — герметичность. При нарушении этого условия по обсадной трубе в водоносный слой может попасть грязная вода из камеры. Загрязнение водоносного горизонта недопустимо, поэтому оголовок колодца и кессон всегда должны оставаться сухими.

Для снабжения водой дома и приусадебного участка лучший вариант кессона — пластиковый. Он обеспечивает 100% герметичность. Упрощает его доставку и монтаж небольшой вес

Изготавливают камеру из металла, пластика, кирпича или железобетонных колец. В его днище есть место для фиксации конструкции на обсадной колонне. Патрубки для выведения труб и кабелей находятся в стенках. Для обеспечения удобного доступа к оборудованию кессон часто укомплектовывают лестницей. Закрыта камера герметичной крышкой.

Аэратор для воды из скважины или колодца: необходимые материалы и порядок действий при изготовлении своими руками

При строительстве частного дома или дачи рано или поздно приходится задуматься об оборудовании жилища всем необходимым для комфортного проживания.

К таким первостепенным потребностям относятся: газ, отопление, электричество и чистая, пригодная для питья, вода.

Снабжение дома чистой водой можно добиться тремя основными способами:

• центральный водопровод;
• колодец;
• скважина.

Когда вода поступает в дом из скважины, она нуждается в тщательной очистке. Обычно в ней высоко содержание железа, марганца, песка, сероводорода и это лишь часть тех вредных и опасных веществ, которыми богата неотфильтрованная вода.

От уровня загрязнённости воды зависит, какое оборудование лучше использовать для ее очищения:

Чтобы подобрать максимально подходящее оборудование для фильтрации воды, необходимо сделать её химический анализ. Причем, как можно более подробный. Современные методы фильтрации воды позволяют существенно повысить её качественные характеристики, даже в случаях с большим содержанием железа.

Но, к сожалению, далеко не все смогут позволить себе оборудование, стоимость которого порой исчисляется десятками и даже сотнями тысяч рублей. Поэтому люди все чаще делают всевозможные фильтры, аэраторы и отстойники для воды своими руками. Как изготовить аэратор для скважины или колодца своими руками рассмотрим в этой статье.

Пошаговая инструкция по обустройству

Начинается все с выбора места под скважину. Технология обустройства источника водоснабжения состоит из ряда последовательных и ответственных шагов:

1. Скважина. Первый из этапов — бурение собственно скважины.
2. Кессон. Вторым шагом приступают к процессу монтажа кессона.
3. Утепление. Третий этап заключается в том, что засыпают котлован землей до самой крышки, затем утепляют люк.
4. Монтаж оборудования. Этап четвертый — после завершения работ приступают к монтажу оборудования, которое должно обеспечить бесперебойную и эффективную подачу воды в дом и на участок.

Процесс монтажа конструкции кессона также состоит из нескольких операций.

Рассмотрим основные из них:

1. В днище кессона с некоторым сдвигом от его центра проделывают отверстие для последующей установки гильзы под обсадную колонну. Диаметр гильзы должен превышать соответствующий параметр трубы, измеренный по внешнему контуру, миллиметров на 10-15.
2. В боковые стенки кессона вваривают патрубки под водопроводные трубы и кабель.
3. Выкапывают котлован с таким расчетом, чтобы горловина после завершения установки возвышалась над землей не более, чем на 20 см. Для удобства стыковки камеры с обсадной трубой диаметр котлована должен быть на 0,2-0,3 м больше ее собственного соответствующего размера.
4. Обрезают обсадную колонну на уровне грунта.
5. Укладывают на котлован опоры в виде брусьев. На них помещают кессон.
6. Стыкуют обсадную трубу с гильзой кессона, выполняют регулировку конструкции по горизонтали, а затем герметично приваривают.
7. Убирают из-под камеры бруски, опускают ее в скважину.
8. Вводят в соответствующие ниппели трубы, кабель.

Вода, сразу появившаяся в скважине, всегда грязная, поэтому ее нужно откачать. Специалисты советуют не использовать для этой цели оборудование, приобретенное для постоянного использования.

С этой работой прекрасно справится самый дешевый временный насос, а когда скважина будет раскачана, можно запускать и постоянный.

Выбирая вариант обустройства скважины, во избежание нерациональных затрат лучше получить консультацию у специалистов. Они примут к учету все факторы и обоснуют целесообразность реализации того или иного проекта

Следует отметить, что монтаж такой защитной емкости, как кессон, необходим не всегда. Бывает что помещение, подходящее для размещения оборудования, уже имеется в зоне нахождения скважины.

В этом случае более рациональным решением будет использовать его по назначению и сэкономить на монтаже кессона.

Обзор популярных моделей пластиковых кессонов от разных производителей

На рынке достаточно много предложений от разных фирм, занимающихся изготовлением кессонов. Есть интересные предложения в компании «Флотенк». Предприятие специализируется на изготовлении универсальных дачных ёмкостей для разных целей.

Многофункциональный кессон от компании «Флотенк»

Одна из самых известных фирм по производству пластиковых кессонов в России – «Оникс». Ёмкости изготовлены из высокопрочного полипропилена, долговечны и просты в сборке.

Кессон для скважины фирмы «Оникс»

Цена пластикового кессона для скважины фирмы «Оникс» − одна из самых демократичных. Сборка под ключ обойдётся от 25 тысяч рублей. Достаточно популярны кессоны таких фирм, как Alta и Rodlex.

Кессон АльтаКессон

Система с накопительным водонагревателем

Центр системы – бойлер, объёмный теплоизолированный бак, изготовленный из металла. В его нижнюю часть встроены следующие элементы:

• трубчатый теплообменник, который напрямую подключен к отопительному котлу;
• электрический ТЭН.

В баке находится вода, которая почти постоянно подогревается котлом. Электрический нагреватель лишь изредка участвует в этом процессе, когда котёл останавливается на короткие промежутки времени. Поэтому накопительная ёмкость называется бойлером косвенного нагрева.

Горячая вода, которая поступает на кухне или в ванной комнате, расходуется из бака, а именно из верхней его части. В этот же момент в нижнюю часть бойлера из водопровода поступает холодная вода. Она нагревается и поднимается в верхнюю часть, чтобы затем перейти в смесители.

Особенности обустройства металлического кессона

Металлическую камеру можно взять готовую или сделать ее самостоятельно. В последнем случае необходимо обладать сварными навыками и иметь сварной аппарат. Емкость из металла можно изготовить двумя способами.

1. Сварить из металлических листов толщиной от 3 мм. Такая камера имеет квадратное или прямоугольное сечение.
2. Изготовить резервуар, взяв для камеры отрезок трубы диаметром 1,25 м, для горловины – 0,6 м, а для дна и верха также понадобится металлический лист.

Присоединение дна камеры

Подготовительные мероприятия

Перед монтажом резервуар необходимо подготовить, чтобы он смог долговечно выполнять свои функции.

1. На дне будущего кессона прорезают отверстие для вхождения обсадной трубы, к которому приваривают двойным сварочным швом металлическую гильзу. Место размещения оголовка определяется присутствием и размером гидроаккумулятора. При наличии бака вход обсадной трубы смещают от центра к стене.
2. В стенках подготавливают отверстия и устанавливают ниппели для входа кабеля и выхода водоподающей трубы. При самостоятельном изготовлении емкости, входы и выходы делают до этапа окончательной сварки всех составных частей. Рядом с горловиной при желании делают также пенал для выведения поливочной трубы.
3. К горловине на петлях присоединяют откидывающийся люк.
4. Вваривают пенал вентиляции
5. Емкость обрабатывают составом, который не допускает развитие коррозии.
6. Снаружи покрывают емкость битумом для гидроизоляции
7. Изнутри прокладывают утеплитель, который не впитывает влагу.

Подготовленный резервуар готов к монтажу.

Пошаговая инструкция установки

Этапы монтажа металлического кессона

Шаг 1. Вокруг скважины выкапывают котлован. Обсадная труба должна выходить от дна готовой ямы на полметра. Размеры котлована должны превышать ширину или диаметр резервуара на 20-30 см. Глубина должна быть такой, чтобы люк резервуара возвышался на 20 см от поверхности земли, что уменьшает вероятность попадания дождевых и талых вод в камеру.

Вокруг скважины выкопать котлован Шаг 2. По уровню выравнивают дно.

Выровнять дно Шаг 3. Над ямой устанавливают деревянные брусья, которые нужны для плавного спуска емкости и состыковки с гильзой для обсадной трубы.

Установить деревянные брусья Шаг 4. Прицепив емкость тросами к подъемному механизму, ставят камеру на брусья.

Поставить камеру на брусья Шаг 5

Состыковав с обсадной трубой, осторожно убирают брусья и устанавливают кессон на дно и выравнивают. Убирать брусья Шаг 6. Срезают излишки обсадной трубы, оставшуюся часть приваривают к гильзе

Срезают излишки обсадной трубы, оставшуюся часть приваривают к гильзе

Убирать брусья Шаг 6. Срезают излишки обсадной трубы, оставшуюся часть приваривают к гильзе

Срезать излишки обсадной трубы Шаг 7

Устанавливают все оборудование, заводят трубы и кабель в подготовленные отверстия. Проверяют гидроизоляцию и герметичность вводов.

Устанавить все оборудование Шаг 8. Проводят обратную засыпку, трамбуя грунт каждые 20 см.

Провести обратную засыпку

Кессоны из пластика

Кессон для скважины пластиковый является одним из достаточно распространенных вариантов изготовления. Это обусловлено тем, что при использовании пластика в качестве основы для герметизирующей и теплоизолирующей емкости для водозаборных скважин или колодцев значительно снижаются трудозатраты на их установку. Обустройство скважины своими руками с помощью пластикового кессона не требует длительного времени и больших материальных затрат.

К несомненным достоинствам пластикового кессона можно отнести высокую прочность, малую массу, герметичность и простоту монтажа, а также неподверженность пластика окислению или коррозии. Стоимость такого кессона будет значительно ниже железобетонной или металлической конструкции, при этом для его монтажа и установки не потребуется тяжелая строительная техника.

Как сделать кессон для скважины своими руками из пластика? Как правило, готовый пластиковый кессон можно приобрести в специализированном магазине или заказать онлайн. При этом следует учитывать такие параметры, как диаметр скважины, ее удаленность от жилого помещения, необходимость размещения в кессоне труб, распределителей, насосного оборудования, контрольно-измерительных приборов и пр. Для того чтобы правильно подобрать пластиковую емкость для кессона, желательно проконсультироваться со специалистом.

Наиболее распространенной является схема установки кессона из пластика на глубину ниже уровня промерзания грунта непосредственно на скважинную трубу с погружным или внешним насосом. В этом случае в комплект кессона входят:

• электрический насос для подъема воды из скважины;
• система фильтрации и очистки воды от взвешенных частиц;
• электроуправляемые клапаны;
• накопительный бак для воды;
• приборы, измеряющие температуру и давление воды;
• схема управления насосом и очистными устройствами.

Обустройство скважины своими руками при помощи кессона будет включать рытье котлована и траншей для водопроводных труб и электрокабелей, установку кессона, насоса, дополнительного оборудования, подключение труб и системы электропитания.

В зависимости от типа грунта и наличия высокого уровня грунтовых вод может также потребоваться бетонирование пластикового кессона песчано-цементной смесью по периметру слоем порядка 80 — 100 мм. Это нужно для того, чтобы пластиковая емкость не деформировалась в процессе эксплуатации под воздействием смещения грунта из-за оледенения или термического расширения.

Пластиковый кессон можно изготовить и самостоятельно из подходящей по размерам пластиковой бочки с толщиной стенки 5-8 мм. Для этого в верхней части бочки прорезается отверстие для горловины и запорной крышки, в него вставляется отрезок пластиковой трубы большого диаметра (порядка 65 — 70 см), который герметично приваривается к бочке. После чего изготавливается закрывающая кессон герметичная крышка.

Следует учесть, что уровень возвышения крышки кессона над поверхностью грунта должен быть не менее 40-50 см. Это необходимо для того, чтобы исключить попадание талой или дождевой воды в кессон при открывании крышки во время проведения профилактических или ремонтных работ.

Гидроаккумулятор и система управления

На следующем этапе после монтажа насосного оборудования в кессоне или в помещении устанавливают накопительную емкость. Гидроаккумулятор представляет собой напорный бак, работающий по следующему принципу:

• насосом в емкость нагнетает вода до заполнения;
• из бака вода поступает потребителю;
• как только уровень воды в гидроаккумуляторе достигнет критической точки, насос снова включается.

Объем резервуара может достигать 1 м3, минимальная емкость – 10 литров. Все зависит от количества воды, расходуемого потребителем.

Установка системы управления, регулирующей работу насосного оборудования, производится в конце обустройства скважины.

Система управления в автоматическом режиме регулирует включение-выключение насоса. Она также снабжена защитными механизмами от перепадов подачи электроэнергии и резкого падения уровня воды в скважине. Последнее устройство называют датчиком «сухого» хода, который спасает двигатель от работы в холостом режиме и, соответственно, от перегрева. Автоматика также регулирует давление в системе.

От правильной работы автоматической системы зависит состояние насосного оборудования и качество подачи воды потребителю, поэтому если вы хоть немного сомневаетесь в том, что можете установить и настроить оборудование, то пригласите профессионалов. В идеале, пусконаладочные и установочные работы должны производить сотрудники фирмы, у которой вы приобрели оборудование.

Надземное сооружение по типу павильона

Это самый простой вариант, как облагородить скважину. Для этих целей используется компактная конструкция, которую размещают над гидротехническим сооружением. Допускается некоторое заглубление такого павильона. В таком случае он будет напоминать автономный погреб, обсыпанный со всех сторон землей.

Для этого перед монтажом конструкции выкапывается небольшая траншея. Подобным образом чаще всего оснащаются промышленные скважины. В приватном секторе павильоны применяются редко, т.к. его присутствие скрадывает полезную площадь и нарушает эстетичность участка. Чтобы утеплить такое сооружение, приходится приложить немало усилий.

Что такое обвязка и ее общие требования

Обвязка – это обустройство скважины, где планируется установка узла автоматики к предварительно проложенным трубам. Именно поэтому есть общие требования, которые необходимо соблюдать. Например, при обвязке скважины необходимо решить для себя то, когда вы будете ей пользоваться.

Можно закопать чуть более метра, но тогда трубы будет необходимо утеплить.

Следует обустроить приямок. Его глубина должна быть не менее 2 м на случай, если узел автоматики будет установлен на улице.

Специалисты рекомендуют устанавливать автоматику в котельной частного дома или дачи, поскольку здесь меньше сырости, значит, реле давления и прочие узлы прослужат дольше. В тёплом и сухом помещении их проще будет обслуживать на случай ремонта.

Необходимо произвести настройку реле давления. Здесь необходимо выставить минимальный и максимальный порог срабатывания реле. При достижении минимального порога реле замыкает контакты, включается насос и закачивает воду в гидроаккумулятор.

При достижении максимального порога реле давления размыкает контакт и насос выключается. Минимальный порог давления устанавливается на полторы атмосферы, максимальный – порядка 3-4 атмосферы. Всё это сугубо индивидуально и опирается на источники потребления воды в доме.

Необходимо выбрать гидроаккумулятор. Здесь упор делается на ёмкость. Помните, что только половина емкости гидроаккумулятора заполнена водой. То есть, если вы берёте гидроаккумулятор на 100 литров, то лишь 50 литров здесь будет воды, всё остальное пространство заполнено сжатым воздухом.

Как правильно выбрать объем гидроаккумулятора для скважины:

Пошаговая установка кессона

Стандартная схема обустройства скважины предусматривает установку кессона. Все работы выполняются в следующем порядке:

1. Обустраиваем котлован для резервуара вокруг готового гидросооружения. Общие размеры котлована определяются габаритами кессона: глубина составляет 200 см, ширина – не менее 160 см. По центру котлована должна проходить обсадная колонна. При поверхностном уровне залегания грунтовых вод рекомендуется углубить котлован на 50 см, чтобы обеспечить своевременную откачку вод.
2. В резервуаре проделываем отверстие, размер которого равен диаметру обсадной колонны. Установку опускаем в котлован в центральной части колонны.
3. Колонну отрезаем и фиксируем к донной части кессонного резервуара сваркой. К готовой конструкции выполняем подводку питающего провода погружного насоса и водонапорной трубы. Емкость засыпаем грунтом до такого уровня, чтобы на поверхности была видна крышка.
