Выявление обратной тяги
Причин возникновения обратной тяги может быть несколько:
- Неправильная конструкция дымохода.
- Нарушение вентиляции.
- Внешние факторы.

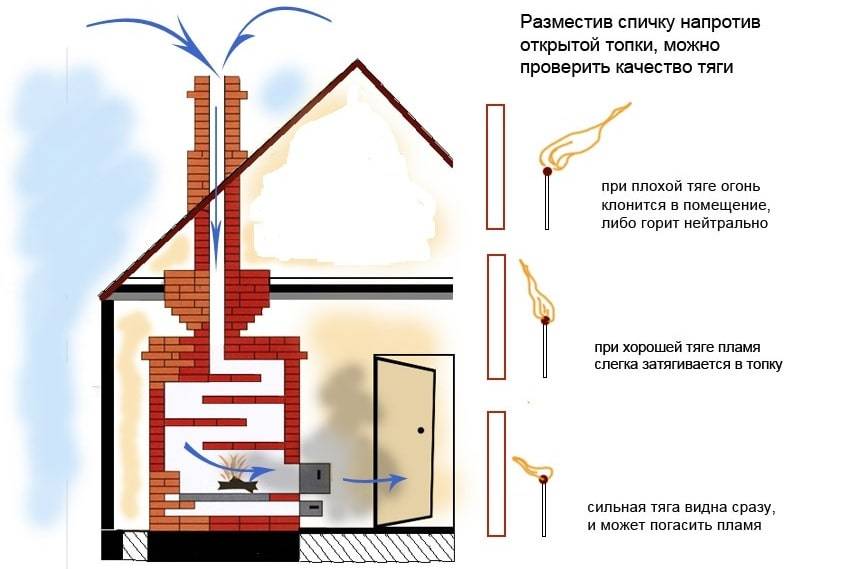

Если не разобраться в том, как увеличить тягу дымохода, она может стать не просто плохой, но и обратной. Проверить силу тяги можно довольно простыми способами:
- Поднести к открытой дверце топочного отделения лист туалетной бумаги, горящую свечу или зажженную сигарету и посмотреть, в какую сторону отклоняется легкая бумага, огонь свечки или дым сигареты, и с какой силой.
- Если в печи пламя белого цвета, а в дымоходе слышен гул, значит, требуется уменьшить тягу, так как горящие с такой силой дрова или другое топливо принесут мало пользы. Проще говоря, вы отапливаете улицу.
- Если пламя желтое с золотистым оттенком, тяга хорошая.
- При помощи специального прибора — анемометра. По нему можно получить объективные показатели, если скорость ветра более 1 метра в секунду.
Чтобы выявить, по какой причине возникла обратная тяга, следует знать вызывающие ее факторы. Кроме того, хорошо бы уметь устранять проблему своими руками.
Конструкция дымохода
Сама конструкция дымохода имеет большое значение для тяги. У слишком высокой трубы тяга всегда сильная, а у низкой — небольшая. Оптимальным вариантом является изделие длиной от 5 до 6 метров. В подобной ситуации проблем с тягой практически не бывает, а если возникает проблема, то явно не из-за высоты конструкции.
Кроме того, следует обратить внимание на площадь сечения дымохода — она должна соответствовать объему печи. Если же эта площадь невелика, а объем сгораемого топлива большой, то образующиеся продукты сгорания не успевают выйти в узкое дымовое отверстие трубы, поэтому и нет достаточной тяги
Несоразмерно же большой дымоход по отношению к размеру печки или камина приводит к тому, что все тепло попросту вылетает в трубу. Категорически запрещено, чтобы на дымоходной трубе были участки с разными диаметрами, так как на них будет накапливаться сажа, и неизменно возникнут проблемы с тягой.
Значительным препятствием для выхода дыма будет служить неровная поверхность внутренних стенок дымохода. Ведь любые неровности, приводящие к отложениям, а также посторонние предметы, попавшие в дымоход, уменьшают диаметр трубы, в результате чего растопить печь становится все сложнее.
Форма дымового отверстия — еще один важный момент. Наиболее благоприятным вариантом будет круглый дымоход, а вот квадратный или прямоугольный могут создать проблемы. Ведь в углах прямоугольной конструкции возникают дополнительные вихревые потоки воздуха. Очень часто уменьшение тяги связано с материалом трубы. Металлические дымоходы отличаются невысокой тягой, так как они мгновенно нагреваются и быстро остывают, а холодный воздух опускается вниз. Поэтому самыми надежными в этом плане продолжают оставаться классические конструкции из кирпича.
Нарушение вентиляции
Расположение трубы
Отсутствие вентиляции в помещении, где находится печь, также может привести к такому явлению, как обратная тяга. Обязательно нужно проверить, есть ли в комнате сквозняки, и насколько они сильны. Если в доме гуляет ветер, то он может сбить любое направление дыма.
Например, очень часто наблюдаются воздушные потоки, которые являются следствием наличия лестниц на второй этаж. Поэтому не стоит открывать окна лестничной площадки, если она расположена выше уровня топки.
Размещение дымохода
Такой фактор, как размещение дымохода, также оказывает большое влияние на величину тяги. Например, если он расположен во внутренней части дома, то это не только положительно влияет на отопительную способность печи, но ещё и поддерживает хорошую тягу даже в сильные морозы.
А вот труба, размещенная с внешней стороны здания вдоль наружной стены, при недостаточном ее утеплении прогревается намного медленнее, и в ней очень часто образуется конденсат, препятствующий прохождению дыма.
Внешние факторы
Причина плохой тяги в дымоходе — деревья
Дым в помещение может попадать из-за слишком высокой влажности на улице или же при сильном ветре. Также причиной может стать более высокая температура на улице по сравнению с домом, что создает разницу давлений. В таком случае владелец дома при разжигании печи обязательно услышит характерный запах гари. Следует сразу же открыть окно и хорошо проветрить комнату, чтобы удалить запах дыма и одновременно выровнять температуру.
Частой причиной обратной тяги является ветер, вызывающий завихрения над крышей. Это может происходить, когда в непосредственной близости от дымоходной трубы находятся высокие деревья или строения крыши в виде мансардных окон и пристроек, которые по горизонтальному уровню выше, чем сама труба.
Что еще влияет на величину тяги?
В первую очередь, высота дымохода. Минимально необходимая высота – 5 метров. Этого достаточно для возникновения естественного разрежения и начала движения вверх. Чем выше дымоход, тем сильнее тяга. Однако, в кирпичном дымоходе сечением в среднем 140х140мм., при высоте свыше 10-12 метров, тяга уже не возрастает. Это происходит потому, что значение шероховатости стенок растет с увеличением высоты. Поэтому, избыточная высота не влияет на тягу. Подобный вопрос возникает у желающих использовать под дымоходы каналы в домах. Они бывают большой высоты и узкого сечения, поэтому серьёзный камин редко подсоединяют к такому дымоходу.
Причины влияющие на тягу:
Температура отходящих дымовых газов. Чем выше температура, тем скорее устремляются дымовые газы вверх, возникает большая тяга. Прогреваемость дымохода. Чем быстрее прогревается дымоход, тем быстрее нормализуется плохая тяга. Степень шероховатости дымохода, внутренних стенок. Шероховатые стенки тягу снижают, при гладких стенках тяга лучше. Форма сечения дымохода. Круглое сечение – это образец; овальное, прямоугольное и так далее. Чем замысловатее форма, тем это сильнее влияет на тягу, снижая ее
Важно отметить,что влияет и соотношение размеров топки, диаметра выходного патрубка и диаметра дымоходной трубы. При избыточной высоте проектируемого дымохода, следует подумать о том, чтобы уменьшить сечение дымохода в среднем на 10%. На топку, на дымовой патрубок, установить переходник (например с 200-го диаметра на 180-й) и саму трубу брать 180-ую
Это допускается производителями. Если для примера говорить о «EdilKamin», видно, что он расписывает в инструкциях к топкам, какого диаметра брать дымоход в зависимости от высоты
На топку, на дымовой патрубок, установить переходник (например с 200-го диаметра на 180-й) и саму трубу брать 180-ую. Это допускается производителями. Если для примера говорить о «EdilKamin», видно, что он расписывает в инструкциях к топкам, какого диаметра брать дымоход в зависимости от высоты.
Например:
- высота до 3 м – диаметр 250,
- высота от 3 м до 5 м – 200,
- высота от 5 м и выше – 180 или 160. Строгие рекомендации.
Другие производители (как пример, фирма Supra) допускают, что возможны изменения. Некоторые вовсе не допускают. Поэтому руководствуясь инструкциями, не стоит забывать и о происходящих в дымоходе процессах.
Что это такое и зачем он нужен
Дымоход далеко не всегда работает идеально. Нередко из-за большой длины в нем возникает слишком сильная тяга (разрежение, падение давления), в ветреную погоду порывы ветра вызывают скачки давления, при прогреве дымохода (растопке) тяга также усиливается.
Контролировать короткие скачки тяги практически невозможно, а они могут навредить отопительному оборудованию – например, могут сбить пламя в газовых котлах, а частые включения и вспышки газа при розжиге вредят им.
Слишком сильная тяга уменьшает КПД отопительного агрегата – часть тепла не успевает пойти на разогрев теплообменника или самой печи и «улетает» вместе с отходящими горячими газами. Кроме того, сильная тяга нередко заставляет дымоход гудеть и мешает жильцам дома.
Для устранения скачков давления и чрезмерной тяги в дымоходе и придумали стабилизатор тяги – несложное устройство. Оно устанавливается в нижнюю часть дымовой трубы.
Что влияет на тягу
Причины изменчивости тяги:
- Если оголовок дымохода ниже конька кровли, то на тягу влияет направление ветра. Хотя расчеты, применяемые при определении высоты дымохода, и обеспечивают выход трубы выше зоны ветрового подпора и достаточную минимальную тягу при любых условиях, это не обеспечивает стабильную тягу – при направлении ветра вдоль конька или стены дома она увеличивается. Да и округление всех показателей (длины и площади сечения борова) при расчетах в большую сторону также увеличивает разрежение в дымоотводе.
- В зависимости от погоды тяга также увеличивается или уменьшается. При ясной погоде давление близко к норме, при осадках и влажности давление падает. При высоком атмосферном давлении относительное разрежение, то есть разрежение в сравнении с атмосферным давлением в дымоходе увеличивается, при низком – уменьшается.
- В холодную и очень холодную погоду увеличивается разница температур между помещением и улицей – это также увеличивает тягу.
- На резкие изменения тяги в дымовой трубе влияют и порывы ветра. Если при длительных изменениях погоды тягу можно немного скорректировать с помощью шибера (заслонки), то при очень быстрых скачках давления никакой шибер не поможет.
Устройство и принцип работы

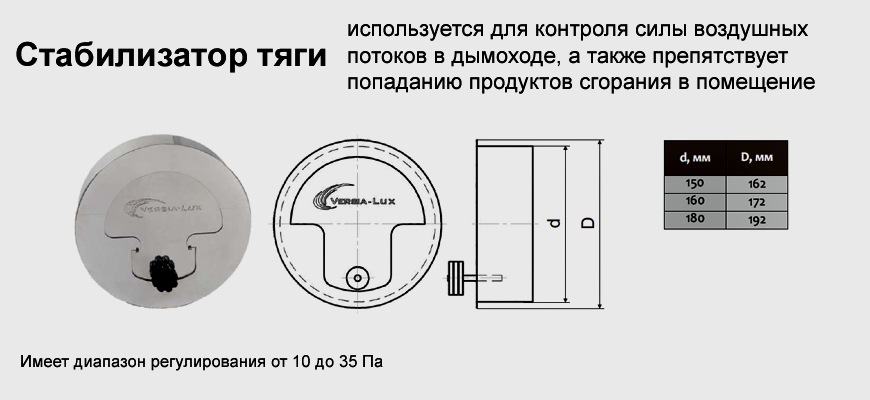

Стабилизатор давления выполняет функцию клапана. Изготавливают его только из нержавеющей стали, он эксплуатируется при температурах до 500 °С и выше и используется на дымоходах отопительных агрегатов на любом виде топлива – от газовых котлов до угольных печей. Оцинкованную сталь для стабилизаторов не используют – они устанавливаются близко от котлов, подвергаются действию высоких температур, отчего оцинкованная сталь быстро прогорит.
Конструктивно стабилизатор напоминает заглушку с отверстием, которое закрыто подвижной пластиной. Пластина качается на оси, как маятник, и открывает либо закрывает отверстие при срабатывании. На пластине закреплен противовес. Для регулировки давления имеется вращающаяся рукоятка. Для монтажа стабилизатора в дымовую трубу вблизи отопительного агрегата устанавливают специальный тройник.
Существуют стабилизаторы в виде грибка. Применяют их в основном для газовых котлов, для твердотопливных такой стабилизатор не подходит. Участок дымохода расширяется в виде грибка. Под грибком монтируется температурный датчик. Если тяга значительно уменьшается или опрокидывается, горячие газы будут собираться под грибком (даже очень кратковременно пойдут в помещение), нагреют датчик, и он отключит подачу газа в камеру сгорания.
Преимущества и недостатки
Преимущества установки стабилизатора тяги в дымоход:
- Увеличивается безопасность эксплуатации отопительного оборудования.
- Устраняются резкие изменения тяги при сильном ветре.
- Стабилизатор уменьшает перегрев дымоходного канала при розжиге печи, твердотопливного котла или камина, удлиняет срок службы дымоходов.
- В дымоходы печей и котлов длительного и сверхдлительного горения устройство монтируется изначально.
- Снижается выброс продуктов неполного сгорания топлива (угарного газа) в атмосферу.
- Самые существенные достоинства – стабилизатор уменьшает ненормативные утечки тепла с отходящими газами, повышает КПД котла, экономит топливо. Некоторые источники (польская фирма POLMAR) приводят экономию до более 30 %, гарантированно можно сэкономить 3-9 %. На газовых котлах экономия меньше, на твердотопливных агрегатах – больше. 3 или 9% экономии – вроде бы немного, но просчитайте сумму, которую вы сэкономите за сезон. Я уверен, сумма вас приятно удивит.
Стабилизатор тяги
Плохая тяга в дымоходе газового котла в основном зависит от загрязненности канала и работы встроенной в котел вытяжки. Но с твердотопливными котлами, дровяными печами и каминами ситуация намного сложнее. На эффективность работы данного оборудования влияет множество факторов, а главное движение воздуха втрубе. Плохой воздуховод в печи, приводящий к обратной или сильной тяге, явление не из приятных. При большом выходе воздуха увеличивается расход топлива и снижается КПД работы котла.
Регулятор тяги дымохода создает дополнительную подачу воздуха в дымовой канал определенными дозами. Такое устройство можно приобрести и смонтировать в систему воздуховода, а можно изготовить самостоятельно. Стабилизатор тяги дымохода в заводском исполнении имеет встроенный датчик, регулирующий положение предохранительной заслонки, которая предотвращает создание в дымовом канале избыточного давления.
Принцип работы регулятора тяги очень прост. Клапан открывается и закрывается в зависимости от силы тяги, позволяя таким образом стабилизировать давление в дымоходе. Такой способ позволяет получить равномерную вытяжку в любое время года при различных погодных условиях. Можно выделить 7 основных преимуществ стабилизатора:
- безопасность и увеличение циркуляции воздуха в помещении;
- понижение уровня угарных газов;
- возможность действия при естественной и принудительной вытяжке;
- дымоход не нагревается при равномерном сгорании топлива;
- отсутствие запаха дыма;
- равномерный отвод отработанных газов, даже при сильных порывах ветра;
- уменьшение теплопотерь и экономия топлива на 15%.
В связи с простотой конструкции, можно собрать стабилизатор тяги дымохода своими руками. Для этого потребуется труба из нержавеющей стали, с внутренним диаметром в 115 мм. Изготовить ее можно самостоятельно сварив из листа нержавейки и зачистив шов. Далее прорезается отверстие для клапана, равное 15% от диаметра основной трубы.
В месте установки заслонки ставится фиксатор, выполненный из стального прута и ограничителя. Один конец поворотной оси фиксируется, с другой, она выступает на 10-15 см и к ней крепится ручка управления.
Способы решения проблемы
Если явление возникло из-за засора, достаточно убрать накопившуюся сажу, прочистить дымоход. Также существует много способов борьбы с неправильным функционированием дымохода.
Дефлектор
Дефлектор увеличивает силу тяги, защищает дымоход от засорений
Помочь в решении проблемы с нарушением тяги может установка дефлектора. Его монтируют на верхнюю часть дымохода. Устройство предназначено для создания дополнительной тяги при помощи силы ветра. Дефлекторы – широкий спектр устройств, которые предназначены для улучшения тяги. Благодаря им снижается риск попадания продуктов горения обратно в помещение.
Дефлектор предназначен для выполнения целого ряда функций:
- усиление движения воздушных масс в трубе;
- защита каналов дымохода от засорений, снега и дождя;
- погашение искр, которые возникают из-за неполного сгорания.
Функционирование устройства основано на законах физики. В процессе перемещения газа по трубе возникает разряжение, так как уменьшается давление потока на стенки труб. Дефлектор предназначен для искусственного создания такого разряжения. Газы, попадающие в такие условия, выводятся с помощью тяги из трубы.
Чаще всего применяется дефлектор Григоровича. Для его изготовления применяется алюминий, оцинковка и нержавеющая сталь. Может также использоваться медь, она не поддается коррозии. Но такое устройство будет дорого стоить.
Дефлекторы позволяют повысить эффективность тяги более чем на 20%. Кроме того, устройство улучшает общую работу отопительной системы. Благодаря дефлектору топливо полностью сгорает, повышается уровень теплоотдачи. В связи с этим устройства пользуются большой популярностью.
Дефлектор состоит из верхнего и нижнего цилиндра и соединяющего их между собой патрубка. Для фиксации деталей устанавливается защитный колпачок и кронштейны. Не во всех моделях устанавливается верхний цилиндр. Это необязательная деталь. Если он отсутствует, устройство будет состоять из нижнего цилиндра, который устанавливают на выводящую трубу, двух колпачков (прямого и обратного), а также диффузора, предназначенного для рассекания воздуха.
Стабилизатор
Автоматический стабилизатор для дымохода усиливает тягу
Самый эффективный способ устранения нарушения тяги в дымоходе – установка надежного стабилизатора. Это современный прибор с автоматикой. Включается, когда в трубе нарушается движение воздушных масс. Как только давление полностью нормализуется, автоматически отключается.
Прибор представляет собой расширитель, напоминающий зонтик. Он устанавливается на дымоходе. Под зонтиком есть участок, предназначенный для поступления воздушных масс с наружи. Специальный термодатчик контролирует температуру газов, которые поднимаются вверх из топки. Если тяга нарушается, датчик начинает перегреваться из-за накопившихся газов. В этот момент срабатывает включение.
Увеличение длины трубы
Ротационная турбина работает под действием силы ветра
Нередко проблемы с тягой возникают, если проектированием дымохода занимался непрофессионал. Неправильные расчеты проводят к недостаточному давлению в системе. Если верхний край трубы расположен слишком низко, сделано много изгибов дымохода, слишком короткая труба или заужены проходы, все эти дефекты нужно устранить.
Ротационные турбины
Одним из решений проблем с тягой в дымоходе является установка турбины. Ее оборудуют над оголовком дымохода. Под воздействием ветра турбинная насадка будет вращаться. Движение происходит всегда в одном и том же направлении. Благодаря этому создается разрежение над дымовым каналом.
Минусом такого способа является его неспособность работать в безветренную погоду. Турбина полностью исключает возможность попадания в дымоход мусора или осадков.
Другие причины задувания дымохода
Существует еще несколько проблем, которые могли возникнуть при неверно выбранных параметрах и поспособствовали задуванию через дымоход:
Сечение трубы слишком узкое или чрезмерно широкое. В первом случае газы не будут выходить полностью, а во втором — не будут прогреваться стены конструкции, и ветер обратится в завихрения и будет двигаться в обратном направлении.
Наклонные участки дымохода были наклонены более чем на 30 градусов или их длина составляет более 1 метра. Для открытой топки лучше создавать прямоточные вертикальные дымоходы. Если соблюдать такое правило невозможно, нужно обязательно следовать указанным параметрам.
- В конструкции недостаточно воздуха, от чего горение происходит неверным образом. Это может произойти, если в дымоходе не хватает дополнительного приточного канала.
- Если у конька в любое время возникают завихрения воздуха, а дымоход находится на подветренном скате, это может стать причиной задувания дымохода. В таком случае поможет установка дефлектора. Он не только устранит проблему, но и благодаря своей конструкции будет способствовать повышенной тяге.
- Задувание котла через дымоход может проявиться после долгого простаивания. В таком случае нужно в течение нескольких часов на небольшом огне прогреть дымоход, а потом уже использовать конструкцию в полную мощь.
Причины обратной тяги в вентиляции
Большинство людей не могут понять, почему вытяжка дует в обратную сторону. Существует несколько возможных причин такой неполадки:
- Появление инородного тела;
- Механическое повреждение вентиляции;
- Влияние погодных условий;
- Ошибки в размерах деталей вентиляционной системы (несоответствие технической документации);
- Ошибки установщика;
- Ремонт и замена оконных рам;
- Маленькая высота вентиляционного короба.
Посторонние предметы в вентканале
Воздухообмену в вентиляции способна помешать любая модификация в конструкции системы. Именно поэтому попадание посторонней вещи вызывает изменения потока воздуха. Обычно для того, чтобы понять, что именно мешает тяге, достаточно провести визуальный осмотр каналов. Однако если у человека нет определенных навыков, то лучше доверить этот аспект профессионалам. Если же опыт есть, то необходимо провести проверку внутренних каналов и после обнаружения причины устранить инородный предмет.
механические повреждения и износ могут стать причиной появления обратной тяги
Механические повреждения и износ
Иногда ветер дует из вентиляции в ванную по причине нарушения целостности элементов вентиляции. Чтобы проверить данное предположение, необходимо:
- Провести осмотр на наличие механических повреждений каналов;
- Посмотреть, есть ли следы износа;
- Проверить состояние материалов, которые лежат в основе стенок и каналов.
Обратная тяга вентиляции в многоквартирном доме иногда вызвана появлением дырок и трещин в воздуходуве.
Сложные климатические условия
Особенно часто дефекты в каналах и стенках системы обнаруживают жители верхнего яруса дома. Если задувает ветер в вентиляцию на последнем этаже, то причиной могут стать изменения в климатических условиях. На исправность системы могут повлиять сильные морозы, мощные порывы ветра, а также большое количество выпавших осадков. Если на улице стоит минусовая температура, то на каналах могут образоваться обледенения, которые и приводят к поломке. Здесь поможет только тщательная очистка каналов. Если это происходит при сильном ветре, то обычно такой дефект имеет временный эффект.
частая причина возникновения обратной тяги
Ошибки при монтаже
Когда люди задаются вопросом, почему дует ветер из вентиляции в квартиру, то ответом на него может стать простая ошибка при монтаже всей системы. Например, воздуховод неправильно установлен в системе дома – изменен угол наклона. Это приводит к образованию эффекта обратной тяги. Также ошибка создает в нескольких местах высокое давление в некоторых местах помещениях. Кроме того, причина неправильной работы может заключаться в ошибке при установке оголовок, клапанов, вентиляторов, решетки и дефлекторов.
Игнорирование проектной документации
Обычно при строительстве дома одна группа специалистов занимается проектом здания, а другая – устанавливает по готовому плану оборудование. Именно поэтому на практике возникают несоответствия между первоначальным планом и готовой конструкцией здания. Например, может быть перепутан размер вентиляционного короба – таким образом, в канале образуется зона высокого давления. Также могут быть расхождения в:
- Длине оголовков;
- Сечениях воздуховодов;
- Производительности вентиляторов.
Замена старых окон на металлопластиковые
Обратная тяга появляется, когда в помещении изменяется естественный поток воздуха. Это может быть напрямую связано с заменой типа окон. Если были установлены окна старого типа, то вентиляционная система рассчитывалась с расчетом на щелевой поток воздуха, полностью отсутствующий в металлопластиковых конструкциях по причине их герметичности. В результате давление в комнате меняется, а производительность вентилятора рассчитана на другие условия – так и возникают проблемы с направлением воздушных потоков.
одна из причин обратной тяги в квартире
Недостаточная высота венткороба на последних этажах
Как отмечалось ранее, обычно с подобной проблемой сталкиваются люди на последних этажах. Основная причина в том, что естественная вентиляция нуждается в возможности перемещения потоков воздуха минимум на два метра, а в случае с последним этажом здания все не так просто. Над ним обычно размещается «теплый тех этаж» и вентиляционный короб, за счет которого воздух тормозится и появляется зона высокого давления, которая способствует нарушению тяги в вентиляции. При постоянной работе нескольких вытяжек в квартиры последних этажей поступают все запахи от соседних квартир. Единственным решением станет увеличение горизонтальных коробов.
Сделать самостоятельно или купить
Конструкция стабилизатора достаточно проста, и его несложно можно изготовить своими руками, хотя регулировка тяги покупными изделиями немного точнее. Для готовых современных труб, собранных из модульных элементов, проще подобрать устройство того же производителя, для самодельных банных и гаражных печек стабилизатор можно сделать и самому – просто нет смысла приобретать фирменное изделие.
Проверенные производители
Не все фирмы, выпускающие дымоходы, выпускают и стабилизаторы тяги. Еще сложнее обстоит дело, когда ищут стабилизатор для труб из кирпича или асбоцемента. Если вы устанавливаете покупной модульный дымоход, керамический или из сэндвича, то имеет смысл покупать комплектующие той же фирмы. К тому же в глубинке в продаже чаще всего представлены трубы одного-двух брендов, и выбора практически нет.
Часто можно услышать похвалы в адрес польского производителя – фирмы Darco; стабилизаторы выпускают также КРАФТ (Воронеж), ZKZ-INDUSTRI (Чехия), POLMAR (Польша); SWaG (Украина); в сети встречается марка Afriso, киевская марка Трио-Трейд (Версия-Люкс).
Примерная цена
Приведу информация о том, сколько стоит стабилизатор тяги:
- для дымоходов диаметром 100 мм
- диаметром 150 мм
- диаметром 200 мм
Как сделать регулятор тяги своими руками
Изготавливать компенсатор своими руками или купить готовый – решать вам. Для удобства стоит сделать чертеж с точными размерами. Можно подготовить выкройки из ватмана и по ним вырезать детали из металлического листа.
Своими руками стабилизатор изготавливают из трубы подходящего диаметра, материал – нержавеющая сталь марки AISI 304 или 321. Можно сварить трубу из листа нержавейки, понадобится аргоновая сварка. Толщина листа – 1 мм. Внутренний диаметр совпадает с диаметром дымохода. Длина – 250-300 мм. Швы необходимо тщательно зачистить. Для клапана выполняется вырез – примерно 15 % от сечения борова дымохода.
Возле выреза устанавливается поворотная ось – пруток диаметром 8-10 мм, на нее крепится пластина клапана, закрывающая отверстие. Для крепления оси приваривают гайки к трубе и пластинке, ось вставляется в них. Для регулировки на пластину приваривают противовес – болт с накрученной гайкой большой высоты. Возле верхнего и нижнего края на расстоянии 25-30 мм от края трубы необходимо развальцевать канавки для фиксации стабилизатора. Устройство крепится широкими хомутами к дымоходу.
Технологию изготовления самодельного регулятора можно увидеть на видео:
Причина #1 – конструкция дымохода
- Допущены ошибки в конфигурации.
- Диаметр трубы меньше, чем тот, что нужен для печи выбранной мощности и рекомендован производителем отопительного агрегата.
- При прокладке канала сделаны повороты в 90°, тогда как максимально возможная величина (согласно СНиП) – лишь 45°. В идеале дымоход должен быть вертикальным на всем протяжении. Но иногда этого добиться бывает трудно или невозможно. В этом случае используют тройники и переходы (колено). Если в вашем канале есть хотя бы один переход под 90°, то вам необходимо удлинить трубу на 1 м, если два перехода (два угла), то соответственно – на 2 м. Если вы использовали переход под 45°, то два таких угла – это плюс 1 м в высоту.
- Горизонтальные участки на протяжении рукава либо встречаются слишком часто, либо чересчур протяженные – общая их длина не должна превышать расстояния в 1 м.
- Выбрана не цилиндрическая или круглая форма трубы – слабая тяга в дымоходе с квадратным сечением возникает чаще из-за завихрений, образующихся в углах и мешающих выходу продуктов сгорания. Как правило, квадратные сечения имеют конструкции из кирпича. Подобрать подходящий вариант можно в каталоге.
Наша продукция
Одностенные дымоходы
Двустенные дымоходы
Монтажные элементы
Если у вас дымоход кирпичный и не гильзованный, обязательно загильзуйте его трубами из нержавеющей стали. Данные трубы легко монтируются, имеют герметичные стыки и гладкую внутреннюю поверхность, на которой вероятность скопления сажи минимальна.
- Поддувало слишком короткое – нет притока свежего воздуха.
- Во время гильзования были взяты трубы разного диаметра, в результате на их стыках в больших количествах скапливается сажа, затрудняющая вывод газовых масс.
- Места стыковки труб негерметичны, есть зазоры.
- Отсутствует колпак (зонт, оголовок), защищающий от попадания посторонних предметов и осадков.
Неправильная сборка
Необходимо, чтобы труба выступала над уровнем плоской кровли хотя бы на полметра
Важно и место ее размещения. Если до конька менее 1,5 м, нужно нарастить канал еще на 0,5 м
Общая же длина рукава, начиная от котла, обязана быть более 5 м, но при этом укладываться в строительные нормы и соответствовать рекомендациям, составленным производителем отопительного оборудования
Общая же длина рукава, начиная от котла, обязана быть более 5 м, но при этом укладываться в строительные нормы и соответствовать рекомендациям, составленным производителем отопительного оборудования.
Дымоход не утеплен должным образом
Если этого не сделать, то отработанные газы будут остывать прежде, чем выйдут наружу, и оседать на стенках трубы в виде конденсата.
Поэтому в зонах низких температур (это чердак, холодный цех, улица) нужно проложить утепленные сэндвич дымоходы из нержавеющей стали. Тогда температура отработанных газов будет выше точки росы, и вероятность образования конденсата будет меньше.
Способы усиления тяги
Если существует обратная тяга в дымоходе, что делать своими руками для решения этой проблемы:
· Перед началом каждого отопительного сезона необходимо прочищать дымоходные каналы при помощи ерша и гири с тросом. Нужно с конца трубы опустить ерш, прикрепленный к тросу, и выполнять движения вверх-вниз.
· Если чувствуется недостаток притока воздуха в помещение, где работает отопительный прибор, то можно открыть двери и окна для проветривания на несколько минут.
· Иногда необходимо утеплять дымоходные трубы, чтобы угарный газ при движении не остывал, и скорость движения продуктов сгорания не уменьшалась.
· После долгого перерыва или в сырую погоду иногда достаточно сжечь газету в обогревателе, чтобы добиться усиления тяги в дымоходе. Система прогреется и будет выполнять свою функцию в полном объеме.
· При необходимости следует удлинить трубу дымохода и поднять ее на требуемую высоту, но в разумных пределах. Наличие участков с наклоном или в горизонтальном направлении ухудшает тягу.
Хороший эффект получается при использовании различных конструкций для усиления тяги, изготовленных на заводах и в цехах:
· Дефлектор. Аэродинамическое приспособление, устанавливаемое на верхнюю точку дымоотвода и отклоняющее воздушные потоки. Особенно эффективен, когда дует ветер. При покупке необходимо проверить, чтобы материал, из которого изготовлено изделие, не был подвержен коррозии, выдерживал воздействие высоких температур.
· Стабилизатор. Устанавливается на трубе дымохода и позволяет благодаря своему устройству полностью контролировать циркуляцию воздуха. На приспособлении есть датчик, который срабатывает при ухудшении тяги и регулирует заслонку.
· Ротационная турбина. Устанавливается на самый верх дымоотводной трубы и способствуют созданию разреженной зоны воздуха, а также защищает канал от попадания мусора. Эффективна только в ветреную погоду.
При первых случаях отсутствия качественной тяги в дымоходе необходимо принять неотложные меры для устранения неисправности, чтобы не создать угрозу жизни людей.
Причины плохой тяги
Для начала нужно разобраться, почему плохая тяга в печи. Проблемы могут возникнуть и с самого начала, и в процессе эксплуатации. Ниже приведены наиболее распространенные причины:
- Засорение канала (сажей на стенках или всяческим упавшим с улицы мусором).
- Ошибки на этапе строительства (большое количество отводов и горизонтальных участков влечет за собой увеличение потерь давления по длине канала; кроме того, труба должна быть одного диаметра по всей длине для равномерной скорости, отчего зависит образование застоев сажи).
- Негерметичность стыков трубопровода (она может возникнуть как на этапе строительства, так и со временем, так что периодически необходимо проверять качество канала).
- Ветровой подпор (часто именно из-за ветра возникает временное опрокидывание тяги, поэтому желательно очень тщательно выбирать место установки дымоходной трубы).
- Неправильно подобранный диаметр канала относительно мощности печки.
- Недостаток приточного воздуха.
Причины обратной тяги
Для контроля над чистотой дымового канала, на вертикальной части трубы снизу можно смонтировать кусок трубы с заглушкой, снимая периодически которую, можно избавляться от большей части скопившегося мусора.
Фесдем Климат
Конструкция дымохода
Расположение дымохода на крыше здания очень важно для корректной работы печи. Ранее в статье уже упоминалось, что высота дымовой трубы должна быть не менее 500 мм
Но это только общие указания, касающиеся плоской крыши, на самом деле, высота дымохода зависит от расстояния до конька и высоких близлежащих зданий. Ниже приведены несколько главных правил по высоте дымохода:
- Если расстояние до конька здания менее 1,5 метров — высота дымохода также должна составлять минимум 0,5 метра.
- Если дымоход расположен на расстоянии от 1,5 до 3 метров от конька — его делают не ниже конька, независимо от высоты.
- Если же дымовая труба находится более чем в трех метрах от конька — то должна быть не ниже линии, проведенной от конька под углом 10 градусов к горизонту.
- Если пристроены более высокие здания — трубу необходимо выводить выше них.
- Если рядом с дымоходами расположены вытяжные каналы — высоту вытяжки следует принимать не менее высоты этих труб.
Вариант установки дымохода
Нарушение вентиляции
На вентиляции стоит остановиться подробнее. Если об остальных проблемах большинство людей знают или догадываются, то про вентиляцию обычно забывают. Часто проблемы возникают из-за второго этажа в бане, например, когда выброс продуктов горения расположен слишком близко к окнам второго этажа. Встречающиеся потоки воздуха создают избыточное давление, что мешает нормальной тяге.
Вентиляционные каналы в дымовой трубе
Часто забывают и о вентиляции в самой котельной. Сейчас везде стоят пластиковые окна, которые очень герметичны и совсем не пропускают наружный воздух. Если они закрыты и нет никаких приточных отверстий, то при горении печки через какой-то промежуток времени в комнате возникнет критическое разряжение, и небольшие потоки воздуха будут периодически врываться через трубу. Это явление крайне неприятно и следует позаботиться о достаточной вентиляции заранее. В некоторых случаях естественной вентиляции недостаточно и требуется установить вентилятор, ведь с механическим побуждением воздухообмен проходит активней и недостатка в кислороде не будет.
Внешние факторы
Если долго не пользоваться печкой (например, летом), в трубе могут свить гнезда птицы или построить улей шершни
Такое явление очень распространено, поэтому важно каждый раз перед началом отопительного сезона проверять дымоход. При визуальном осмотре внутренней стороны дымовой трубы, можно также обнаружить большое количество налипшей сажи, которая создает дополнительное сопротивление
К сожалению, дымоходные каналы не вечны, и со временем они способны разрушаться, что также необходимо периодически контролировать.
Проверка и чистка дымоходных каналов
Часто причиной ухудшения тяги становятся изменившиеся погодные условия, такие как туман, дождь или резкие порывы ветра. Завихрение потоков воздуха рядом с выходом дымовой трубы создает дополнительное сопротивление. Такие явления не только ухудшают тягу, но и могут вызвать ее опрокидывание.
