Оборудование для резки труб: виды и особенности применения

Разновидности труборезов для металла

Основным параметром выбора трубореза для нержавеющих труб и труб, изготовленных из иных металлов, является вид инструмента. Провести классификацию можно по двум признакам:

по типу привода;
по типу режущего элемента.

Труборезы с различными приводами

Одним из наиболее существенных параметров, учитываемых при виде трубореза, предназначенного для раскройки металлических труб, является тип привода оборудования. Выпускаются:

ручные (рисунок выше) инструменты. Ручной труборез для стальных труб работает за счет мускульной силы мастера. Для выполнения работы требуется закрепить трубу на оборудовании и путем вращения провести резку.

Преимуществами ручных являются небольшие габаритные размеры инструментов, невысокая стоимость, простота использования, независимость от электропитания. Не рекомендуется производить раскройку труб диаметром более 30 мм;

электрические инструменты предназначаются для резки с максимальной точностью. Отличительной особенностью также является быстрота выполнения работы.

Электрический труборез стоит дороже инструментов ручного типа, пригоден для резки труб любого диаметра и чаще всего используется профессиональными мастерами;

Электроинструмент для резки металлических труб

Некоторые модели электрических труборезов оснащаются аккумуляторами, что повышает мобильность устройства и позволяет использовать инструмент непродолжительное время при отсутствии электроэнергии.

гидравлические. Принцип работы инструмента основан на давлении жидкости, расположенной в поршне. При воздействии на поршень увеличивается давление, что и приводит оборудование в действие.

Гидравлические более мощные по сравнению с ручными инструментами и менее мощные, если производить сравнение с электрооборудованием. Возможна раскройка труб разного диаметра;

Гидравлический инструмент с системой управления

пневматический труборез. Оборудование позволяет проводить резку пластиковых, металлопластиковых, стальных, керамических, асбоцементных труб, а также может быть использован для гофрированных из нержавеющей стали.

Устройства более мобильны, так как не оснащаются габаритными электроприводами и пригодны для раскройки труб больших диаметров.

Инструмент для резки труб из металла с пневмоприводом

Виды режущего элемента

На труборезах с разными приводами в качестве режущего элемента могут быть использованы:

ролики. Роликовый труборез может иметь один или несколько режущих элементов, изготовленных их высокопрочного металла.

Ролики медленно изнашиваются, что увеличивает срок эксплуатации оборудования и позволяют провести срез трубы достаточно точно. В большинстве случаев роликовый инструмент имеет ручной привод;

Роликовый ручной инструмент для резки

Роликовым труборезом можно отрезать трубу диаметром до 100 мм.

диски. Дисковыми труборезами можно проводить раскройку труб любого диаметра. Специальные диски выпускаются для стали, меди, нержавейки, что облегчает процесс работы. Дисками оснащаются электрические, пневматические и гидравлические труборезы;

Электроинструмент с режущим диском

резцы. Специальные режущие элементы могут быть расположены на цепной основе или электродвигателе. Срез получается ровный, но с течением времени инструмент изнашивается и требует заточки или замены;

Труборез резцовый цепной

пилы. Сабельные пилы являются универсальными инструментами и могут быть использованы для резки любых металлических, пластиковых и металлопластиковых труб, а так же труб, изготовленных из иных материалов. Пилы могут иметь любой тип привода.

Устройства позволяют выполнить рез в любых, в том числе и стесненных условиях. К отрицательным качествам можно отнести высокую стоимость и необходимость получения начальных навыков работы с инструментом.

Труборез с пилой

Нюансы резки профильных и металлопластиковых труб

Все приведенные методы можно использовать для обработки профильных труб. Однако есть профессиональные секреты, которые нужно учитывать, если необходимо отрезать кусок трубы под углом 45°. При ручной разметке из-за возникающих погрешностей работники могут в дальнейшем столкнуться с проблемами во время монтажа трубопровода. Чтобы решить этот вопрос, специалисты советуют пользоваться шаблоном профильной трубы большего размера в сечении.

Профильные трубы можно резать таким же оборудованием, что и обычные круглые.

Для изготовления шаблона нужно сделать следующее:

взять небольшую трубу и отмерить угломером угол 45°;
отрезать болгаркой и затем отшлифовать кромки шаблона, чтобы в дальнейшем не поранить руки;
теперь, чтобы отрезать от трубы меньшего размера в диаметре часть под углом 45°, нужно вставить ее внутрь шаблона;
с помощью изготовленного вами угломера выполните разметку;
следующий этап – непосредственно операция резки трубы в размер;
в конце необходимо тщательно зашлифовать кромки изделия.

Рекомендуется выполнять работу не спеша, чтобы не поранить руки об острые края.

При выполнении монтажных сантехнических работ часто требуется разрезать металлопластиковые трубы, для этого используют специальные приспособления. Из представленных в продаже сантехнических ножниц необходимо выбирать именно те, которые предназначены для резки металлопластика.

Для профессионалов эта процедура не составляет большого труда. Однако необходимо дополнить комплект трубогибом, с помощью которого можно изогнуть трубу перед резкой.

Термическая резка

Преимуществом термической резки перед механической являются низкие энергические затраты и повышенная производительность.

Газовым резаком

Резка металла газовым резаком позволяет получить ровную и гладкую кромку после обработки. Процесс заключается в том, что сгорание обогащенного кислородом топлива провоцирует плавление. Расплавленный металл удаляется струей газа из места обработки. При монтаже магистралей используют полуавтоматические агрегаты из нескольких газовых резаков.

Плазменным

Плазменная резка труб работает по следующему принципу. В результате ионизации, воздух становится плазмообразующим веществом с высокой температурой. Процесс протекает под влиянием электрической дуги. Поток вещества продуцирует температуру, которая и приводит к расплавлению металла. Допускается использование ручных резаков, а также автоматических и полуавтоматических станков.

Лазерным станком

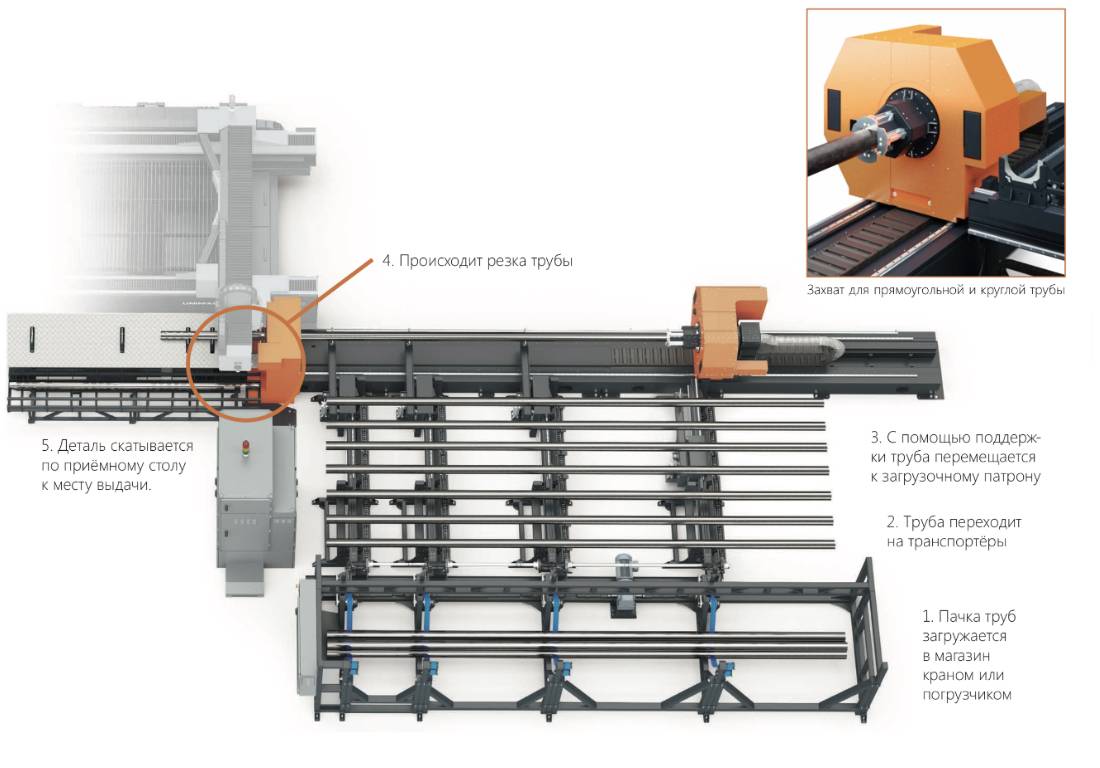

Резка трубы лазером выполняется в автоматическом режиме. Станки выполняют несколько операций одновременно, позволяют обрабатывать кромки, сверлить, фрезеровать. На станках обрабатывают материалы с толщиной стенки до 6,4 мм, длиной до 6,5 мм.

Виды инструментов

Выбирая труборез, учтите сразу, что его нельзя считать универсальным инструментом. Связано это с различными диаметрами труб, которые установлены для подвода воды, отопления и отвода канализационных стоков. Поэтому в каждом случае следует применять сообразно материалу и размеру изделий. Если и есть некоторые модели, подходящие для разных типов трубопроводов, но, это, скорее всего, исключение из правил.

Есть и хорошая новость, но она касается домашних мастеров, которые могут роликовым труборезом для стали легко справиться и с медью, и с металлопластиком.

Переносной инструмент для резки труб

Толщина стенки

Влияет на выбор и толщина стенки изделия, с которым предстоит работать инструменту

Беря во внимание данный параметр, можно сказать, что они могут быть для:

Тяжелых нагрузок

Оборудованы надежными защелками типа «хомут».
Используют для резки изделий из чугуна и стали от Ø300 мм.

Тонкостенных труб

К таким относят следующие:

медные;
латунные;
металлопластиковые.

Изделий из керамики и асбестоцемента

Такие трубы обычно используют в канализационных и сточных системах.

Оборудование для резки изделий из керамики и цемента

Конструктивные особенности

Модно выделить следующие типы труборезов:

роторный или поворотный;
роликовый;
телескопический;
с храповым механизмом;
резцовый;
цепной.

Резцовый

Дает возможность сделать почти чистый срез.
Это обойма из стали, рассчитанная на диаметр до 100 мм.
Диски-резцы выполнены из прочной стали и установлены в обойме, при этом есть возможность регулировать их взаимное положение.
На подвижной части обоймы смонтированы 1-2 резца. Для ее перемещения в плоскости реза установлен резьбовой шток.
В наиболее простых моделях он является рукояткой.

Ручного типа с роликами

Обычно используется для резки стальной трубы.
Может иметь 1-3 режущих ролика и ролики, способствующие направлению трубы. От количества роликов зависит, какой диаметр трубы он сможет обработать. Например, с 3-я роликами можно разрезать Ø15-100 мм, 1-м – Ø15-50 мм.
Существенный недостаток при использовании инструмента – заусеницы в местах реза, которые удаляют зенковкой.
Трубы диаметром от 75 мм разрезают многороликовыми цепными или хомутовыми труборезами, у которых небольшой размах рукоятки, что гораздо удобнее.

Цепной

Используют для хрупких материалов небольшого диаметра из:

чугуна;
бетона;
керамики.

Резка проводится с помощью цепи, с установленными режущими роликами. Она стягивается вокруг трубы.

Принцип действия

Это еще один способ классифицировать инструмент, он может быть:

электрическим;
ручным;
пневматическим;
гидравлическим.

Чаще всего в быту используют ручной вариант, который приводится в действие физической силой. Обычно такое оборудование достаточно простое, его цена невысокая, оно не требуют каких-то специальных навыков и квалификации.

В отличие от предыдущего электрический труборез существенно дороже, но и его производительность гораздо выше. Аппарат избавляет от использования физической силы, имеет высокий КПД, поэтому обычно его приобретают для масштабных работ.

Ножницы для резки пластикового трубопровода

Как выбрать

Самыми популярными и многочисленными являются труборезы для труб из стали.

Относительно других материалов все выглядит не так радужно.

Работая с медью, не стоит забывать, что она является мягким металлом, который может легко деформироваться. Поэтому для работы с ним применяют специальный труборез для медных труб.

Труборез для пластиковых труб больших диаметров

Для работы с тонкостенными пластиковыми трубами применяют специальные ножницы, вполне заменяющие труборез для пластиковых труб. Их главное достоинство – низкая стоимость и простота в работе. Из минусов – быстро устанут руки при резке большого количества изделий, попадаются некачественные модели.

Используют роликовые и аккумуляторные модели:

первые – режут одним режущим роликом, прокатывая через несколько направляющих, обычно они не «торопливы»;
вторые – с работой справляются гораздо быстрее, однако его максимальный диаметр – 42 мм.

Аккумуляторный труборез для полипропиленовых труб

Тонкие металлопластиковые трубы лучше резать ножницами, а труборез используйте для изделий, чей Ø40 мм и более. Хорошим выбором будет телескопический инструмент или вариант с храповым механизмом, напоминающий ножницы по внешнему виду. Процесс производится смыканием рукоятки.

Затем необходимо восстановить сечение изделия, воспользовавшись калибратором, который одновременно снимет фаску. Инструкция допускает использовать в работе инструмент для резки стальных труб.

Труборез для металлопластиковых труб типа ножниц

Инструмент для монтажа.

Именно здесь нам понадобится инструмент для монтажа труб. Это специальный паяльник, который нужен собственно для сборки водопровода.

Этот паяльник конструктивно представляет собой механизм с нагревательным элементом и сменными насадками для одновременного нагрева фитинга и трубы.

Для разных диаметров труб используются различные насадки.

Для соединения трубы и фитинга надо:

Выбирать нужную насадку для паяльника в соответствии к диаметру трубы.
Вставить трубу в более широкую часть паяльной насадки.
Надеть фитинг на узкую часть насадки.
Достаточно нагреваем поверхности трубы и фитинга, потом аккуратно стыкуем их друг с другом.
Удерживаем неподвижно соединенные элементы около полуминуты.
Дальше переходим к иным соединениям.

Электротруборезы для пластиковых труб

Электрический привод у труборезов значительно облегчает и ускоряет процесс монтажа.

Существуют три типа электротруборезов:

инструменты, которые просто копируют принцип гильотинного или роликового механизма;
промышленное стационарное оборудование со сложным внутренним устройством;
универсальные инструменты для резания материалов.

Следует рассмотреть эти разновидности инструментов более детально

Сабельная электрическая пила

Сабельные пилы напоминают по своему принципу электролобзик. Они имеют электропривод, с помощью которого зубчатое лезвие совершает быстрые возвратно-поступательные движения. Длина пилок начинается от 100 мм, а ширина и высота зубьев варьируется от обрабатываемого материала. Для пластика используется шаг зубьев в пределах 4 мм.

Не каждое лезвие сабельной пилы может сильно изгибаться, поэтому всегда существует вероятность, что оно сломается в момент пристеночного реза

Дополнительным оборудованием, облегчающим резку сабельной пилой, является цепной или С-образный прижим для трубы. Он фиксируется к корпусу электроинструмента специальным креплением.

Для резки пластиковых изделий существует специальный тип лезвий «для дерева и пластика», который обеспечивает высокую скорость работы и хорошее качество среза

Преимуществами сабельных пил при резке пластиковых труб являются:

безопасность работы;
дешевизна съемных лезвий;
высокая скорость резки;
возможность работы с трубами любых диаметров;
способность лезвия изгибаться и отрезать трубы заподлицо со стеной;
долговечность;
цена бытовой электропилы сравнима со стоимостью профессионального гильотинного трубореза.

К недостаткам сабельных электропил можно отнести:

Необходимость локального источника электроэнергии.
Образующийся срез требует дополнительной обработки торцевателем или фаскоснимателем.
Сложность обеспечения перпендикулярности шва без специального трубного прижима.
Сложность резки без фиксации трубы в тисках.

Специально для резки труб из пластика приобретать сабельную электропилу не стоит, но если она уже имеется, то можно ей и воспользоваться. Этот инструмент может пригодиться в хозяйстве для резки металла, деревьев, кирпича и других материалов.

Роликовые и гильотинные электротруборезы

Эта категория электроинструмента для резки пластиковых труб обладает всеми преимуществами и недостатками соответствующего ручного оборудования. Роликовые и гильотинные электротруборезы значительно облегчают процесс резки, но их стоимость в разы выше механических инструментов.

Из-за высокой скорости реза, отсутствия фиксации трубы и вибрации выдержать строго перпендикулярный срез при использовании электрических инструментов довольно проблематично

По конструкции электроинструмент напоминает свои ручные аналоги только схематично, потому что имеет сложную внутреннюю начинку.

Источников электроэнергии у труборезов может быть два: бытовая электрическая сеть или аккумуляторная батарея.

При работе с электрическими труборезами лучше жестко фиксировать трубы в тисках: так проще контролировать перпендикулярность получаемого среза

Аккумуляторные инструменты являются наиболее дорогими, но позволяют осуществлять работы без привязки к местности. Их стоимость начинается от 150 долларов. Заряда должно хватать на 1-2 часа непрерывной работы. Для монтажа домашней водопроводной разводки этого вполне достаточно.

Промышленные профессиональные труборезы

Промышленные аппараты могут резать трубы любых размеров, а не только больших.

Данное оборудование можно разделить на несколько категорий, в зависимости от конструкционных особенностей:

Электрическое.
Пневматическое.
Гидравлическое.
Орбитального типа.
С системой автоматического управления.

Стоимость таких труборезов начинается от нескольких сот долларов, поэтому используют их преимущественно профессиональные монтажники.

Промышленными труборезами в основном пользуются строительные компании, прокладывающие магистральные водопроводы, канализацию и тепловые сети к новым зданиям

Их преимуществом является автоматическое регулирование скорости движения и параметров нажима режущего элемента, а также совмещение резки с процессом снятия фаски и очисткой среза от заусениц.

Также на нашем сайте есть еще несколько статей, которые посвящены выбору оборудования для резки труб. Рекомендуем прочесть и их:

виды оборудования для резки труб;
труборезы для металлопластиковых труб;
инструмент для резки стальных труб;
популярные труборезы для полипропиленовых труб.

Технология ручной резки

Лезвие режущего инструмента должно иметь твёрдость, которая на 15−20 HRC превышает твёрдость материала заготовки. Поэтому, если оператору неизвестны характеристики обрабатываемого материала, то можно произвести оценку стальной трубы методом пробы на искру.

Для этого нужно обрабатывать торец стальной заготовки на наждачном станке, при этом контролировать характер пучка вылетающих искр от инструмента станка. Таким образом, определяется процент содержания углерода, а следовательно, и твёрдость материала:

При нелегированной малоуглеродистой стали искры будут вылетать сплошным пучком светло-жёлтого цвета.
Для нелегированной среднеуглеродистой стали цвет остаётся прежним, но вот наличие разветвлений и более ярких вспышек пучка усилится.
У стали обыкновенного состава искровой пучок будет более тонкий, а разветвления станут короткими. Вспышки практически отсутствуют.
Для стали легированной искры станут густо-жёлтого оттенка, а вместо вспышек будут наблюдаться стрелки, вытянутые вдоль потока искр.

Таким же методом можно идентифицировать молибден, вольфрам и марганец. Исходя из твёрдости материала, можно эффективно определить необходимую твёрдость режущего инструмента.

Процесс резки, независимо от технических свойств трубореза, имеет одинаковую последовательность:

При подготовительной работе необходимо определить соответствует ли заготовка по своим характеристикам параметрам оборудования. А также насколько возможно добиться выполнения работы этим инструментом (угол среза, точность).
Для установки оборудования на поверхность заготовки рукоятку поворачиваем против часовой стрелки, чтобы расширить фиксаторы на необходимое расстояние. Затем инструмент помещают на обрабатываемую деталь, на заранее отмеченное место предстоящего разреза, и поворачиваем рукоятку по направлению движения часовой стрелки до момента соприкосновения режущей плоскости ролика с поверхностью детали.
Производим формирование направляющей канавки путём несильного вдавливания режущего ролика в поверхность обрабатываемой заготовки. А затем поворачиваем инструмент на целый оборот, чтобы режущий край инструмента создал в трубе маленькую канавку.
Далее, производим сам процесс резки. После создания направляющей канавки, необходимо повернуть винт на 90°, чтобы зажать режущий инструмент на поверхности заготовки. Вращаем инструмент, одновременно подтягивая винт до полного отрезания детали.

Для сохранности режущего инструмента не вдавливайте ролик в деталь с большим усилием.

Особенности изделий

Резьбонарезная головка имеет ряд преимуществ (по сравнению с круглыми плашками). В их числе:

1. Автоматическое разведение гребенок на головке. 2. Быстрый отвод головки без обратного свинчивания. 3. Повышенная производительность. 4. Высокая чистота поверхности и точность работ.

Головки более долговечны, чем плашки, и позволяют точно регулировать размеры резьбы, при необходимости выполнять ее нарезку в 2 прохода.

Предлагаемые головки также отличаются:

• разборной конструкцией; • высокой точностью посадки; • безупречным центрированием труб с помощью длинных направляющих.

Труборезы и ножницы для резки труб: какие бывают?

Оказавшись в сантехническом магазине будьте готовы к тому, что продавец поинтересуется с каким видом изделия вы желаете работать. Режущие инструменты условно делятся на 4 категории:

прецизионные;
роликовые;
аккумуляторные;
гильотинные и храповым механизмом. Каждая модель имеет свои особенности конструкции и предназначение.

Прецизионные

В основе используется трещоточный механизм. Подходит для резки труб диаметром 3 — 42 мм. Легкость движений и резки обеспечивает стальное лезвие с зубчатой рейкой. Ножницы удобные в управлении одной рукой, но если впереди большие объемы резки, то от мышечной усталости не избавиться. На инструмент производители предоставляют гарантию не меньше, чем на год. Но действует она только при целенаправленной эксплуатации ножниц. Вариант надежный и обойдется в среднем 20 долларов, чем больше диаметр резки, тем дороже обойдется.

Роликовые

Несмотря на простоту конструкции модель более удобная в управлении, мастер получает в результате резки более ровные края. Резка должна проводится под углом 90 градусов. Отклонение от нормы может привести к нежелательным деформациям. Неправильная эксплуатация ведет к поломке ножниц, что является главным минусом роликовых моделей.

Ножницы с храповым механизмом

В основе храповой механизм, конструкция предполагает с-образную выемку, в которую помещается труба. С другой стороны, лезвие, которое отсекает необходимую длину. Идеально подходят для применения в тех местах, где элементы канализационной системы расположены вплотную к стене.

Аккумуляторные ножницы

Оборудование работает от маленького электромотора, что позволяет добиться высокой скорости резки. Одна операция занимает не больше 7 секунд. Труба фиксируется в механизме, нажимается кнопка «старт» и лезвия перерезают полипропилен. Не придется прикладывать огромных усилий, рез получается ровным. Главный недостаток – невозможно перерезать трубу диаметром больше 42-х мм, ведь это невозможно сделать за счет присутствующих креплений ввиду размеров.

Ножницы-гильотина

Данная модель ножниц идеально решает вопрос рези труб с большим диаметром, который составляет 63- 350 миллиметров.

Технология резки труб

Чтобы разрезать стальную трубу ручным цепным труборезом, необходимо:

отметить точку реза на трубе;
цепь (закрепленный конец) расположить на трубе таким образом, чтобы режущий ролик находился на точке реза;
охватить трубу свободным концом цепи;
зафиксировать свободный конец цепи на крюковом захвате так, чтобы зазор между поверхностью трубы и режущими роликами был минимален;
вращая винт натяжного механизма, добиться плотного прилегания режущих роликов к поверхности трубы;
вращая механизм за поворотные рычаги, выполнить рез (поворот выполнять в обе стороны);
винтом натяжного механизма подтянуть цепь и повторить рез;
операции повторять до полного разрезания трубы.

Топовые модели на рынке инструментов

В ящике для инструментов в гараже домашнего мастера чаще всего встречается труборез-ножницы для металлопластиковых труб.

Чтобы не ломать голову, разбираясь во всем многообразии инструмента в строительных отделах, лучше сразу ознакомиться с рейтингом популярных качественных моделей разных ценовых категорий и сделать выбор, основываясь на опыте других покупателей.

Бюджетные инструменты для домашнего использования

Среди недорого оборудования для резки труб наибольшим спросом пользуется труборезы марки Sturm и WMT.

Практичное оборудование бренда Sturm

Sturm – недорогой и практичный вариант для домашнего использования. Прибор оснащен лезвием из закаленной стали. Металлические части покрыты защитным веществом против коррозии.

Дешевый – не значит некачественный. Да, бюджетные модели труборезов не обладают всеми преимуществами профессионального оборудования, но свою основную функцию они выполняют

Ручка выполнена из удобного пластика с нескользящей поверхностью. Стоимость трубореза от фирмы Sturm колеблется в пределах 400-450 р.

Краткий видеообзор трубореза этого бренда в следующем ролике:

Недорогое решение компании WMT

Еще один бюджетный труборез выпускает компания WMT. Этот инструмент обойдется вам не дороже 300 р.

За такие деньги не приходится рассчитывать на дополнительный функционал и прочие приятные мелочи, но со своей работой в разумных пределах прибор справляется. Он режет металлопластиковые трубы до 42 мм.

Обзор бюджетной модели за минимальные деньги:

Профессиональное оборудование для резки труб

Среди профессиональных инструментов хорошими отзывами выделяются модели марок RIDGIT, Milwaukee и KALDE.

Надежные модели Milwaukee

Профессиональный инструмент Milwaukee из США – гарантия качественной и надежной работы на протяжении долгих лет службы.

Модель Milwaukee ProPEX Tubing Cutter – труборез для небольших диаметров – до 25 мм. Он выполнен из прочной стали, не поддается коррозии. Удобная рукоятка обладает высоким уровнем эргономичности. Но и цена на высококачественный труборез соответствующая – от 2300 р.

Богатый выбор труборезов марки KALDE

Турецкий бренд KALDE предлагает широкий ассортимент ножниц для металлопластиковых труб. Например, KALDE (40-63) – модель для нарезки труб большого диаметра – от 40 до 63 мм. Лезвия заточены очень хорошо, инструмент не гнет металлопластиковые трубы, не закусывает края и не оставляет стружки.

Вся продукция фирмы KALDE производится в соответствии с европейскими стандартами качества. Цена за конкретную модель в магазинах около 4300 р.

Оборудование для резки труб: виды инструментов и особенности их применения
