Необходимое расстояние между блоками кондиционера: основные правила и нормативные требования монтажа

Для чего нужен наружный блок кондиционера

Внешний блок кондиционера – это одна из составляющих частей современной сплит-системы. В нем размещен компрессорно-конденсаторный блок системы кондиционирования. Этот элемент климатического оборудования предназначен для охлаждения или нагревания помещения с помощью хладагента.

Внутри блока стоят:

• компрессор;
• четырехходовой клапан;
• теплообменник;
• капиллярные трубки;
• катушки расширения;
• ресивер;
• вентилятор.

Для поддержания работоспособности агрегата зимой иногда устанавливают специальный «зимний комплект».

Устройство наружного модуля

Это ящик прямоугольной конфигурации, внутри которого установлены следующие элементы:

1. Вентилятор нужен для обдува конденсатора. Благодаря оному воздушные массы активно перемещаются во внешнем блоке.
2. Конденсатор – это специальное устройство, предназначенное для охлаждения фреона с целью его последующей конденсации.
3. Компрессор сжимает хладагент для его циркуляции по фреоновой магистрали во внутренний блок.
4. Четырехходовой клапан установлен в кондиционерах, которые могут работать не только на обогрев помещения, но и на его охлаждение. Он нужен для смены направления движения хладагента при разных режимах работы климатического оборудования.
5. Плата управления стоит во внешних модулях агрегатов инверторного типа. Такие приборы имеют плавную регулировку скорости вращения лопастей вентилятора и более устойчивы к перепаду температур и атмосферным воздействиям.
6. Штуцерные крепления нужны для подключения медных трубопроводов, которые соединяют два блока и предназначены для циркуляции теплоносителя.
7. Защитная решетка предохраняет внешний модуль от попадания различных насекомых, всевозможных загрязняющих частиц и предметов, которые могут застопорить лопасти вентилятора.
8. Для отведения конденсирующейся влаги установлена дренажная трубка.

В блоке стоит стабилизатор напряжения, который защищает от пиковых нагрузок и нормализует параметры тока. Некоторые модели укомплектовывают специальными кожухами, которые оберегают блок от негативного воздействия снега, ветра и обмерзания. Для защиты от падающего льда, сосулек и частей фасадной отделки над наружным модулем устанавливают козырек.

Параметры и принцип работы наружного блока

Принцип работы любого климатического оборудования основан на перемещении тепловой энергии из одной среды в другую. Если агрегат работает на охлаждение, то он переносит тепло из помещения за его пределы. При обогреве воздуха в доме или квартире прибор выполняет обратное действие, то есть забирает тепло у внешней среды и передает его комнатному воздуху.

Когда фреон испаряется во внутреннем блоке, он поглощает тепло воздуха в комнате. А после попадания в наружный блок конденсируется там. В обратном направлении из внешнего блока во внутренний модуль идет жидкий фреон, который снова охлажден за счет того, что отдал тепловую энергию внешней среде. Комнатный воздух опять проходит через кондиционер и охлаждается, отдавая тепло.

Принцип работы наружного модуля следующий:

• из специальной емкости в компрессор попадает газообразный фреон;
• здесь под высоким давлением он поступает в конденсатор, где переходит в жидкое состояние и отдает тепло;
• после потери части тепловой энергии хладагент идет в фреоновую магистраль;
• из нее фреон переходит в дросселирующее устройство (здесь давление падает и вещество остывает);
• охлажденная жидкая среда попадает в трубки испарителя, где начинает активно циркулировать;
• через испаритель также проходят потоки теплого воздуха из помещения, они отдают тепло фреону и охлаждаются;
• охлажденные воздушные массы кондиционер подает в помещение;
• во время получения тепла от комнатного воздуха хладагент в теплообменнике внутреннего блока переходит в газообразное состояние;
• из теплообменника хладагент в газообразном состоянии идет обратно в компрессор, процесс снова повторяется.

Важные параметры внешних блоков, которые нужно учитывать при выборе климатического оборудования, – это мощность агрегата, уровень шума, издаваемый техникой во время работы, протяженность магистрали и габариты. Размеры внешнего блока напрямую связаны с его мощностью. Средние параметры находятся в пределах 80х80х30 см.

Мощности стандартного бытового кондиционера достаточно для охлаждения площади 100 м². Допустимый уровень шума не должен превышать 32 дБ, чтобы не вызывать дискомфорт у жильцов квартиры и соседей.

Основные правила установки кондиционера

Основные задачи климатического оборудования – подача охлажденного/нагретого, очищенного воздуха внутрь квартиры, дома, офисных и других помещений. Особенно это актуально с наступлением теплого времени года (охлаждение), межсезонья (обогрев). Главное, чтобы устройство хорошо справлялось со своей работой. Качественное, эффективное функционирование климат-системы во многом (до 80%) зависит от профессионально организованного монтажа. Соблюдая определенные правила установки кондиционера, возможно продлить срок службы оборудования, ежедневно наслаждаясь его безупречной работой.

Устройство (конструкция) бытового кондиционера

Конструктивно сплит-система, предназначенная для бытового применения, изготовлена двумя отдельными блоками:

1. Первый блок (внутренний) – устанавливается внутри бытового помещения.
2. Второй блок (внешний) – монтируется за пределами бытового помещения.

Технически исполнение блоков различное. Первый модуль содержит следующие компоненты:

• корпус (обычно пластиковый),
• электронную систему контроля,
• фреоновый испаритель,
• фильтровальную сетку,
• осевой вентилятор,
• механику жалюзи,
• электрический терминал.

Основные компоненты внутреннего блока бытового кондиционера: 1 – задняя (базовая) часть корпуса; 2 – испаритель фреоновый; 3 – крыльчатка вентилятора; 4 – механика и детали жалюзи; 5 – фильтровальная сетка

Второй модуль, предназначенный под размещение на открытом воздухе (за пределами помещения), содержит следующие компоненты:

• корпус (как правило, металлический),
• электронную систему контроля и защиты,
• компрессор холодильный,
• конденсатор фреоновый,
• вентилятор конденсатора,
• электрический терминал.

Конструктивное исполнение внешнего модуля бытового кондиционера: 1 – фреоновый конденсатор; 2 – лопасть вентилятора конденсатора; 3 – корпус внешнего модуля бытового кондиционера; 4 – электроника; 5 – электрический терминал; 6 – компрессор холодильный; 7 – штуцерные узлы с кранами

Для того, чтобы задействовать бытовую установку кондиционирования, необходимо объединить оба блока в единую рабочую систему. Техника объединения предполагает организацию связи между блоками технологическую и электрическую.

Технологическая связь между модулями бытового кондиционера

Имеется в виду организация связи между модулями внутренним и внешним по линии циркуляции фреона – холодильного агента, которым заправляется бытовой кондиционер. Следует отметить – заправка фреоном (обычно марки R410A), осуществляется по умолчанию на заводе изготовителе. Фреоном заправляется внешний блок бытового кондиционера.

Когда бытовой кондиционер устанавливается по месту, оба модуля (внутренний и наружный) соединяются медными трубками по линии нагнетания и всасывания холодильного компрессора. Под это соединение используются специально подготовленные штуцерные узлы. Причём на внешнем блоке бытового кондиционера штуцерные узлы дополняются запорными кранами.

Соединение внутреннего и внешнего модулей бытового кондиционера посредством медных трубок. На картинке показан процесс подключения к штуцерным узлам внешнего блока сплит-системы

Прокладка технологической фреоновой линии между блоками традиционно сопровождается изолированием медных трубок от внешней среды. Это обязательный шаг процесса установки, направленный на исключение обледенения соединительной линии в процессе работы кондиционера. Как правило, для изолирования применяется специально подготовленный материал.

Электрическая связь между модулями бытового кондиционера

Модели, предназначенные под инсталляцию в бытовых условиях, имеют электрическое исполнение под напряжение 220 вольт. Схема электрической связи обычно выполняется таким образом, чтобы пользователь имел возможность подключения системы кондиционирования традиционным способом – через электрическую бытовую сеть.

При этом конечным электрическим терминалом выступает внутренний системный блок. То есть от терминальной панели внутреннего блока попросту выведен сетевой шнур с вилкой, которая вставляется в стандартную электрическую розетку, аналогично тому, как это практикуется с любой другой бытовой техникой (утюгом, телевизором, холодильником и т.п.).

В свою очередь, внутренний модуль соединяется электрическим кабелем с модулем наружной установки. Обычно электрическая связь организуется числом проводников не менее 5, не считая линии связи температурного датчика.

Любой бытовой кондиционер промышленного производства сопровождает электрическая схема подключения, где достаточно понятно указывается, как выполнить разводку и соединение с электрическими терминалами обоих блоков.

Необходимые материалы и инструменты

Материалы и инструменты для монтажа надо приготовить заранее. Тщательное планирование позволит установить кондиционер быстро и без ошибок. Для того чтобы своими руками установить сплит-систему, потребуются следующие материалы:

• электрический провод;
• медные трубы двух размеров;
• пластиковая трубка для дренажного трубопровода;
• теплоизоляция для труб;
• скотч;
• пластиковый кабель-канал;
• металлические кронштейны L-образной формы;
• крепежные изделия (болты, анкеры, дюбеля).

В инструкции, прилагаемой к сплит-системе, указано, какие будут нужны электрические провода. Обычно это четырехжильный кабель сечением 2.5 кв. мм. Следует приобретать кабель «негорючего» исполнения, например, марки ВВГНГ 4х2.5. Приобретая кабель, отмерьте на 1-1.5 м больше, чем планируемая длина трассы.

Медные трубки следует приобретать в специализированных магазинах. Трубы для систем кондиционирования изготавливаются из особо мягкой меди и не имеют швов. Некоторые установщики полагают, что можно использовать продукцию, предназначенную для водопровода. Это заблуждение: медь в таких трубах пористая и хрупкая, а поверхность обработана грубо. Это не позволит обеспечить надежное соединение с патрубками, через мельчайшие трещинки фреон быстро испарится.

Потребуется приобрести трубки двух диаметров. Для небольших систем стандартны размеры 1/4, 1/2 и 3/4 дюйма. Нужный размер приведен в инструкции к сплит-системе, а также обозначен на корпусе наружного блока. Как и провод, трубки надо приобретать с запасом в 1-1.5 м.

Теплоизоляция продается там же, где специальные медные трубки. Стоит она недорого, и ее также можно взять с некоторым запасом. Теплоизоляция продается стандартными кусками по 2 м. Не забудьте, что ее нужно в 2 раза больше, чем длина трассы, + 1 кусок.

При укладке концы теплоизоляции будут закрепляться на медных трубках прочной клейкой лентой. Для этого хорошо подходит строительный армированный скотч. В крайнем случае, можно обойтись даже изолентой, но следует учесть, что она не должна со временем расклеиваться. Также для закрепления удобно использовать пластиковые монтажные стяжки с фиксатором.

Для отведения конденсата используют пластиковые гибкие трубки особой конструкции. Для того чтобы при укладке магистрали они не сминались на поворотах, внутри таких труб расположена тонкая, но жесткая стальная спираль. Продаются они в тех же магазинах запчастей и материалов для систем кондиционирования. Берите такую трубку с запасом 1.5-2 м.

Чтобы трубы и провода не портили внешний вид, желательно укладывать их в аккуратный короб. Как нельзя лучше для этого подходят стандартные электротехнические кабель-каналы с крышкой. Такие короба продаются отрезками по 2 м. Чтобы трасса смотрелась аккуратно, не забудьте также приобрести в дополнение к ним сортовые изделия: поворотные углы внутренние и наружные. Для установки сплит-систем обычно хорошо подходят кабель-каналы сечением 80х60 мм.

Кронштейны, на которых снаружи будет установлен внешний блок сплит-системы, имеют Г-образную форму. Кондиционеры довольно тяжелые, к тому же при работе вибрируют. Поэтому надо приобретать специальные кронштейны для установки кондиционеров. Такие изделия обладают высокой прочностью и жесткостью. Хорошо, если такие кронштейны входят в установочный комплект вашей системы, потому что обычные строительные уголки для этих целей непригодны.

Чтобы закрепить на стенах короба, рамы внутреннего блока и кронштейны наружного блока, потребуются анкеры и дюбели. Для фиксации наружного блока на установочных кронштейнах нужны винты и резиновые прокладки. Необходимое количество крепежных изделий следует рассчитать заранее и предусмотреть запас 25-35%.

Если вы решились установить сплит-систему своими руками, у вас в доме наверняка уже есть следующие инструменты:

• отвертки;
• строительный уровень;
• ключи шестигранники;
• дрель и набор сверл;
• перфоратор.

Перфоратор потребуется не только для сверления отверстий малого диаметра под дюбели и анкеры. Придется также проделать в толстых стенах несколько отверстий большого диаметра.

Кроме того, в процессе установки сплит-системы понадобится специальный инструмент:

• труборез с острым лезвием;
• триммер;
• развальцовка;
• трубогиб;
• манометрический коллектор;
• вакуумный насос.

Приобретать такое специализированное оборудование ради одной установки слишком накладно. Но можно взять эти необычные приспособления напрокат в специализированной фирме или у знакомого мастера.

Советы и рекомендации

• Будет лучше, если коммуникации перед укладкой в штробу поместить в отдельную гофротрубу. В случае необходимости из нее с легкостью можно будет вынуть отдельный элемент для ремонта или замены. И также легко уложить на место.
• Избегайте поворотов канавки под прямыми углами. На таком крутом повороте может возникнуть засор или излом. Лучше сделайте два угла по сорок пять градусов.
• Не забывайте отделять электрокабель гофрой. Во-первых – так требует норматив «Правила устройства электроустановок», а во-вторых – вам же будет безопаснее.
• Старайтесь обеспечить наименьшую протяженность – производительность по холоду будет выше. В паспорте на кондиционер указывается длинна в 15 метров и при этом заявляется определенная холодильная мощность. Некоторые производители могут заявить максимальная длина трассы кондиционера ихней торговой марки составляет 25 м или 30, да еще и при мощности в 7 кВт. Не обольщайтесь – 7 кВт будет при 15 метрах, которые являются стандартом при измерении параметров устройства.
• Для резки бетона можно воспользоваться комплексом болгарка-перфоратор. Но лучше будет приобрести, одолжить или взять напрокат штроборез. От перфоратора останутся рваные края, бетон будет выкрашиваются и отслаивается, а пыли поднимется немеряно. К штроборезу же возможно подключить промышленный или домашний пылесос и грязи станет меньше. Главное не забывать во время работы регулярно очищать мешок пылесоса.

Дренажная и фреоновая магистрали – совместная прокладка

Во время реализации общей прокладки, коммуникации монтируются совместно с кабелем и дренажным шлангом. При таком варианте дренажный шланг выходит на улицу и закрепляется на внешнем кронштейне кондиционера. Для выполнения этой трассы, нужно сделать следующее:

1. Перед покупкой кондиционера необходимо определить мощность будущего оборудования – это влияет на будущий диаметр трассы (фреоновой). Определить необходимую мощность можно исходя из размеров помещения и уровня тепловыделения.

2. После этого, выполняется разметка, где будут размещены наружный и внешний блоки системы

Важно учесть момент, что максимальная длина трассы может быть не более 15 метров (в бытовом варианте)

3. Следующий этап – разметка для канала магистрали

Здесь важно учесть особенности и нюансы подключения к оборудованию. Для того чтобы конденсат стекал нормально и без помех – необходим уклон около 3 градусов

Кроме того, на этом шаге необходимо учесть еще один важный нюанс – канал для трубок должен быть без резких поворотов

Кроме того, на этом шаге необходимо учесть еще один важный нюанс – канал для трубок должен быть без резких поворотов.

4. Затем в несущей стене будет сделана штроба под кондиционер, которая должна пройти к месту монтажа.

5. Коммуникации укладываются в штробу. Для улучшения эффективности работы системы – фреоновые трубки нужно утеплять.

6. На последнем этапе коммуникации будут закреплены в штробе. Это делается с помощью специального оборудования

Также важно герметизировать все трубки, в том случае, если кондиционер будет монтироваться не сразу, а чуть позже

7. Опрессовка магистрали жидким азотом выполняется по желанию и не является необходимостью. Кроме того, будет установлено оборудование для контроля давления.

Общая стоимость всех работ зависит в первую очередь от расстояния между блоками. Это относится и к магистралям (фреоновой и дренажной), если они выполняются отдельно друг от друга. В таком случае на стоимость штробления влияет расстояние до канализационной системы.

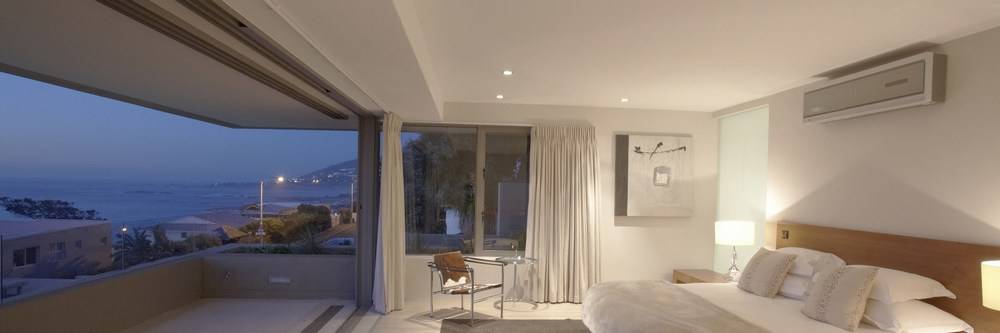

Расположение кондиционера в маленькой комнате

В комнате небольших размеров найти место, куда лучше повесить кондиционер еще сложнее, ведь свободного пространства на стенах меньше, а правила пользования соблюдать все равно необходимо.

Один из вариантов — расположить устройство напротив дверного проема. В этом случае в комнате будет оставаться лишь 30–40% переработанного воздуха, остальные 60–70% начнут выходить в коридор или смежную комнату. Так можно не только избежать избыточного переохлаждения комнаты, но и нормализовать климат в другой части квартиры.

Если внутренний блок ставится в спальне, потоки воздуха из распределительной решетки не должны попадать в изголовье кровати. 8 часов сна под кондиционером — серьезное испытание для здоровья. Компромиссным решением будет поставить блок в изголовье, чтобы ветер падал в ноги спящего, они обычно защищены одеялом. Вместе с тем к внутреннему блоку должен оставаться свободный доступ, чтобы мастеру при проведении сервисных работ не пришлось наступать на кровать.

Особенности установки кондиционеров в жилых домах

Регламент установки кондиционеров в жилых домах такой же, как и в многоквартирном доме. Отличительная особенность – при планировании приобретения климат-устройства необходимо учитывать наличие, возможности вентиляционной системы дома.

Для загородного жилья характерно использование мультисплит-систем (один наружный блок + несколько внутренних). Часто для вентиляции, очистки воздуха используется система центрального кондиционирования. Также частные дома могут оснащаться канальными кондиционерами, что очень удобно огранизовать в пространстве большого строения.

Главное условие – климатическое оборудование не должно создавать препятствий для работы основной вентиляционной системы. Их работа – слаженное, взаимодополняющее функционирование.

Неправильная установка кондиционера обязательно скажется на качестве его работы в будущем. Последствия могут быть серьезными, нередко приходится заменять неисправное климат-устройство на новое. Одна из частых проблем – утечка охлаждающего вещества через негерметичные стыки патрубков. Вовремя необнаруженная, она грозит выходом из строя компрессора, конденсатора, других важных составляющих.

Также последствие неправильной установки кондиционера на стене квартиры – перелив конденсата из дренажной емкости наружу, внутрь комнаты (не проведено строго горизонтальное расположение).

Игнорирование основного правила установки наружного блока кондиционера чревато его падением вниз. В лучшем случае он будет создавать сильный шум при работе.

Профессиональный монтаж климатического оборудования – обязательное условие его надежной, эффективной работы долгое время.

Источник

Возможные проблемы и заломы при трассе кондиционера

Например, стремясь расположить оборудование на определенном расстоянии от пола, чтобы вилка достала до розетки, важно исключить перегибы трассы, так как это может стать причиной неправильной циркуляции фреона, скопления конденсата и выхода из строя всей системы. Трубка дренажная обязательно должна быть проложена под вышеупомянутым наклоном, в противном случае вы можете столкнуться с тем, что вода при работе агрегата станет капать прямо в помещение. Это приводит к тому, что жидкость скапливается в дренажном шланге

Сложность здесь заключается еще и в том, что все коммуникации уже находятся в стене, а значит, для их перепрокладки необходимо будет не только портить внешний вид отделки, но и вызывать специалистов, ведь при монтажных работах может произойти разгерметизация. Если постоянного наклона вы не смогли добиться, нужно установить дренажную помпу. Но ее работа сопровождается посторонним шумом, а дренажная система становится менее надежный. Помпа, однако, не всегда решает проблему полностью, ведь она проталкивает жидкость на короткий участок, а после этого вода должна двигаться самотеком

Это приводит к тому, что жидкость скапливается в дренажном шланге. Сложность здесь заключается еще и в том, что все коммуникации уже находятся в стене, а значит, для их перепрокладки необходимо будет не только портить внешний вид отделки, но и вызывать специалистов, ведь при монтажных работах может произойти разгерметизация. Если постоянного наклона вы не смогли добиться, нужно установить дренажную помпу. Но ее работа сопровождается посторонним шумом, а дренажная система становится менее надежный. Помпа, однако, не всегда решает проблему полностью, ведь она проталкивает жидкость на короткий участок, а после этого вода должна двигаться самотеком.

Даже если вы воспользовались услугами специалистов, о работе которых другие люди хорошо отзывались, за их действиями следует тщательно следить. Например, многие пренебрегают сохранностью медных трубок, которые изгибаются при необходимости выполнить внешнюю отделку стен. Материал при этом получает трещины или меняет нужное сечение. Трубы от кондиционера, которые выходят на поверхность стены, многие умудряются использовать в качестве вешалок для одежды

Важно предупредить работающих специалистов о том, что трассу трогать нельзя. Важно за этим еще и следить, так как изогнутые внутри трубки внешне остаются в неизменном виде из-за обмотки. Штробление стены под кондиционер

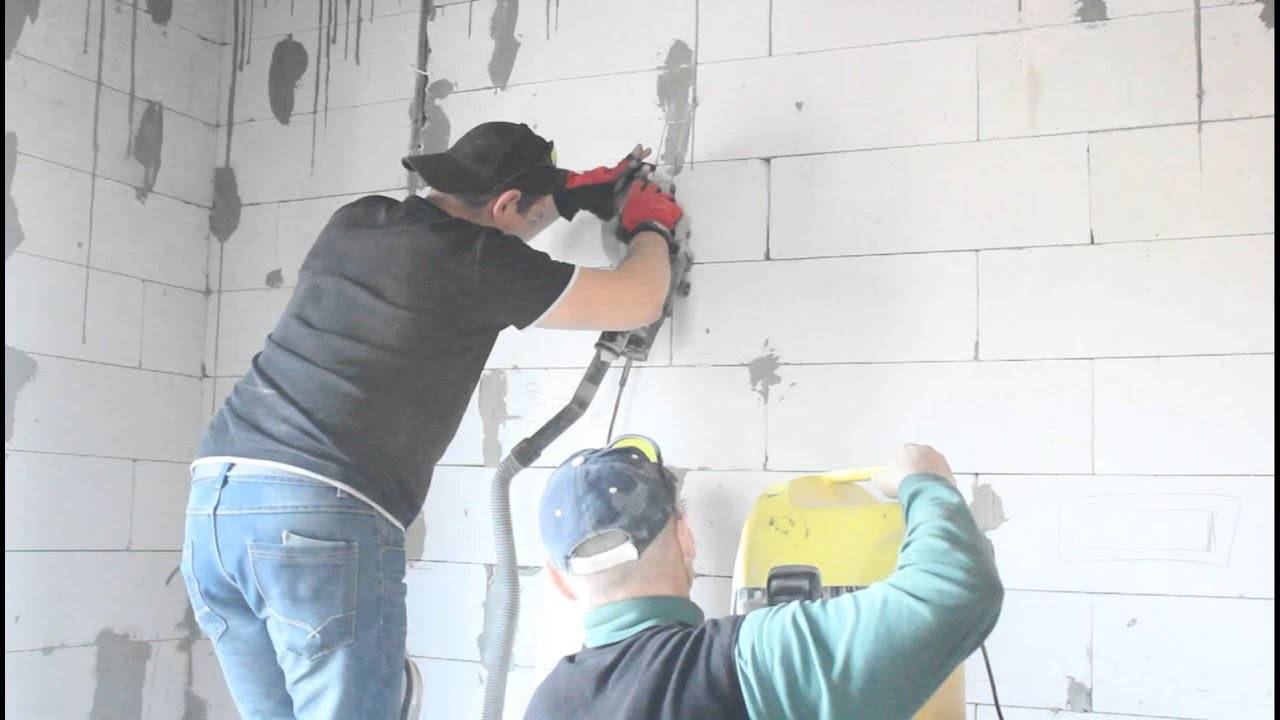

Штробление стены под кондиционер

Установка наружного блока

Решив приобрести одну из сплит-систем, стоит подумать о том, как правильно установить наружный блок для нее. Неправильный изначально монтаж может привести к большим финансовым затратам в будущем. Чтобы этого не допустить стоит учесть следующие моменты:

Кондиционер – дорогостоящее климатическое оборудование, которое покупается с расчетом на 7-10 лет эксплуатации. Поэтому, к выбору модели и установке охладительного устройства в квартире следует подходить взвешенно и с перспективой. Иначе вам на следующий же год придется заново штробить стены, делать ремонт в квартире или даже покупать другой тип и марку кондиционера.

Напечатать

Закрепление блока внутри помещения

Второй блок подвешивают в помещении. Одновременно прокладывают магистральные пути и электрокабель. В зависимости от модели, система потребляет около двух КВт энергии, что создает дополнительную нагрузку на внутриквартирную сеть. При невыдерживании возникает опасность пожара либо замыкания.

Один из важнейших моментов – подводка магистрального трубопровода. Трубы могут заделываться в стену или оставляться снаружи, с дополнительной защитой коробом.

При выборе лучшего места учитывают такие важные моменты:

1. Если расстояние между блоками минимальное, эффективность работы сплит-системы будет наиболее высокой.
2. Запрещается закрывать испаритель шторами, мебелью либо иными предметами.
3. Система должна размещаться на расстоянии от мебели не менее 3см.
4. Крепление над батареями негативно сказывается на работе конструкции.
5. К блоку должен быть обеспечен легкий доступ для выполнения технического обслуживания, очистки фильтров.
6. Кондиционер устанавливают таким образом, чтобы потоки воздуха не направлялись прямо на рабочее или спальное место.

Какую бы конструкцию подвески не выбирали пользователи (настенную или потолочную), важно закрепить ее надежно, по всем правилам. Кронштейны, шурупы обязаны быть качественными, прочными

Требования к установке кондиционеров (сплит-система)

Большинство используемых кондиционеров имеют сплит-систему. Это конструкция кондиционера, состоящая из двух частей: внешней и внутренней. Они соединяются друг с другом медными трубами и электрическим кабелем.

Внешний блок состоит из следующих элементов:

• в основе вентилятор. Он обеспечивает циркуляцию воздуха, проходящего через воздушный теплообменник;
• конденсатор. В нем фреон конденсируется и охлаждается;
• компрессор. Он сжимает фреон и нагнетает его в холодильный контур;
• автоматика.

Внутренний блок состоит из:

• системы фильтров (грубая и тонкая очистка);
• вентилятора. Он обеспечивает циркуляцию охлажденного воздуха в комнате;
• воздушный теплообменник охлаждающий воздух;
• жалюзи. Они регулируют направление воздушного потока.

Чтобы установленный кондиционер оправдал возлагаемые надежды, прослужил долго и не вызывал вопросов у соответствующих органов и соседей, нужно придерживаться трех основных моментов:

1. Выбрать качественную модель кондиционера. Он должен быть мощным для помещения, максимально тихим и компактным.
2. Правильно выполнить установку кондиционера, выбрать идеальное место и проверить качество крепления.
3. Эксплуатировать конструкцию в полном соответствии правил, регулярно выполнять профилактические мероприятия и следить за ним.

Основные требования к установке кондиционера со сплит-системой:

• установка внешнего блока выполняется на прочной основе;
• крепление кронштейнов к стене выполняется надежными механизмами;
• выдерживается расстояние не меньше 10 см от теплообменника наружного блока до стены;
• расстояние не меньше 10 см от правого модульного блока;
• расстояние не меньше 40 см от левого модульного блока;
• в пределах 70 см перед блоком должны отсутствовать любые препятствия;
• обеспечивается свободный доступ к сервисным портам;
• предметы интерьера не должны мешать свободному выходу воздуха;
• блок внутри устанавливается дальше от источников влаги и тепла;
• внутренний блок не устанавливается напротив входной двери или окра, которое постоянно открыто;
• прямые потоки воздуха не должны быть направлены на людей или на место, где они часто находятся;
• требуется обеспечить качественное выведение влаги посредством дренажного шланга;
• расстояние между блоком и потолком – 15 см минимум;
• пластина для установки фиксируется к стене идеально по уровню при помощи винтов.

Рассмотрим подробнее правила установки кондиционера, углубившись в особенности сплит-системы.

Моноблочные сплит-системы

сплит-система без наружного модуля UNICO

Существуют кондиционеры без наружного блока, но не мобильные или оконные установки, а именно моноблочные сплиты, у которых все компоненты размещены в одном модуле. Они состоят из:

• компрессора;
• электропривода;
• теплообменника;
• вентилятора;
• механического и угольного фильтров;
• рекуператора.

У таких моделей сплит-систем предусмотрен двойной воздуховод, через который идет выброс теплого отработанного воздуха и забор свежего уличного. Конденсат выходит через трубку, отвечающую за вывод тепла, вместе с горячим потоком. Снаружи отверстия воздуховода закрывают декоративными вентиляционными решетками.

Среди кондиционеров без наружного блока есть модели, работающие не только на холод, но и на холод/тепло. Производители выпускают моноблочные сплит-системы как с линейным (on/off), так и инверторным приводом. Существуют даже мульти-сплит системы с двумя соединенными блоками, которые могут функционировать вместе и по отдельности. У них предусмотрен небольшой перепад высот. Размещают блоки либо сверху, либо снизу на стене.

Большинство кондиционеров, не имеющих наружный блок, работают в стандартных режимах: охлаждение, обогрев, вентиляция, осушение воздуха. Средний уровень шума составляет 28-37 дБ при энергоэффективности от класса A до A++. Многие имеют удобные настройки типа:

• дополнительного обогревателя;
• таймера включения/выключения;
• распределителя воздуха;
• функции разморозки;
• режима экономичного ночного потребления энергии.

наружный блок DAIKIN

К основным плюсам таких устройств относятся:

• облегченный настенный монтаж;
• приток свежего воздуха;
• отсутствие необходимости прокладывать дренаж для нереверсивного прибора.

Но есть у них и существенные минусы, которые отмечают не только монтажники, но и сами покупатели:

• фиксированный монтаж, предполагающий размещение только на наружной стене помещения;
• очень чувствительный теплообменник;
• грибок на стене снаружи от постоянно стекающего конденсата;
• повышенный шум (если сравнивать с обычными двухблочными системами);
• неравномерность распределения потоков при установке блока ближе к полу;
• высокая цена, не оправдывающая ожидания пользователей.

Многих настораживает тот факт, что ведущие мировые лидеры климатической техники не выпускают моноблочные сплит-конструкции. Основная их часть принадлежит китайским компаниям. В России на прилавках магазинов можно встретить следующие марки:

• UNICO STAR;
• UNICO SKY;
• CLIMER;
• ARTEL.

В некоторых случаях, когда правила запрещают устанавливать наружный блок кондиционера на фасаде, моносплитная система является единственным способом решить проблему кондиционирования квартиры или офиса.

Добавление хладагента и запуск

После того как вакуум в устройстве создан, можно заполнять систему хладагентом. В случае сплит-кондиционеров наружные блоки заполняются на заводе соответствующим количеством, достаточным для длины трубопровода, указанной производителем. Если агрегат будет с установкой более 10 м, нужно определить количество дополнительного хладагента и долить его до открытия клапанов наружного блока. Объем на каждый лишний метр зависит от мощности системы и диаметра трубопровода. Для 1⁄4 дюймовой трубы количество добавочного хладагента составляет 20 г / м.

После заполнения фреоном запускается кондиционер с помощью пульта дистанционного управления и устанавливается режим охлаждения, проводится контроль показаний давления на манометрах, подключенных к сервисному клапану кондиционера. Давление, измеренное манометром во время работы в режиме охлаждения, представляет собой давление всасывания. Для коэффициента R410 A он должен составлять около 7,5 бара, что соответствует температуре испарения хладагента +2 градуса.

Комплектация производителя

После приобретения и до начала самостоятельной установки кондиционера необходимо проверить наличие всех его рабочих деталей. В стандартной комплектации, как правило, находятся:

1. Наружный блок. Некоторые производители комплектуют свои модели еще и кронштейнами, предназначенными для его монтажа.
2. Внутренний блок.
3. Перфорированная металлическая рамка. Она может иметь разную форму. Применяют такую рамку для установки внутреннего блока.
4. Дренаж. Он представляет собой трубку, по которой влага отводится наружу из внутреннего модуля. В том случае, когда дренажная трубка короткая, удлинить ее можно обычной водопроводной металлопластиковой трубой.
5. Гайки (4 шт.). Эти метизные изделия необходимы для удлинения трубки.
6. Саморезы с дюбелями из пластика, необходимые для монтажа рамки.
7. Пульт дистанционного управления.
8. Инструкция по эксплуатации агрегата.

Стоит иметь в виду, что для самостоятельной установки кондиционера стандартной комплектации устройства будет недостаточно.

Хозяину придется докупать необходимые материалы и запасаться нужными инструментами. Что понадобится для самостоятельной установки кондиционера? Рассмотрим далее.

Оптимальное расстояние от кондиционера до потолка

Установка кондиционера — сложный процесс, состоящий из множества этапов

Важно учесть все нюансы, чтобы последующая эксплуатация была максимально комфортной для пользователя, и не доставляла лишних хлопот. Ведь мы приобретаем сплит-систему ради создания комфортных условий

Вопрос высоты установки кондиционера от потолка вызывает множество споров как среди профессиональных мастеров, так и среди пользователей. Кто-то говорит об универсальных 15 сантиметрах под потолком, кто-то выступает за трезвый расчет каждого сантиметра.

В этой статье мы кратко расскажем о наиболее оптимальном расстоянии от потолка до настенного блока кондиционера.

Мобильный кондиционер без воздуховода?

Некоторые производители климатического оборудования, активно рекламируют подобные системы вообще без каких-либо воздуховодов.

Работают ли они на самом деле? С одной стороны кажется, что это идеальный вариант — ни трубы, ни шума, пользуйтесь и наслаждайтесь прохладой.

Но все это чистейшей воды обман и развод. Внутри этих устройств, вода испаряется через пористый фильтр, который в свою очередь обдувается потоком воздуха.

При таком испарении, тепло действительно уходит, но в таких мизерных количествах, что такой же эффект можно почувствовать от обычного вентилятора или увлажнителя воздуха.

А еще он здорово повышает влажность, даже если вы об этом его и не просили.

Так стоит ли переплачивать? Большинство решает что нет. Поэтому и выбирают мобильный вариант другого исполнения.
