Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке

Так, для внутреннего блока необходимо соблюдать следующие параметры:

Так, для внутреннего блока необходимо соблюдать следующие параметры:

• расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
• расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
• расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

• расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
• соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
• устанавливать на расстоянии не менее 1 метра от газовых труб;
• обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

• устройство издает шум, гудит, нарушая спокойствие соседей;
• конденсат может испортить фасад здания или попасть на балкон снизу;
• габаритный блок перекрывает обзор или вид и окна;
• существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

• монтажные работы проводятся на лицевой части многоэтажки;
• пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
• сплит-система расположена над пешеходными дорожками;
• на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст

330 УК рассматривает такие действия, как самоуправство. Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

• от конструкции до потолка — не меньше 15 см;
• от модуля до правой или левой стены — не меньше 30 см;
• от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
• от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Это интересно: Установка телевизора на стену: пошаговая инструкция

Подключение трубок фреономагистрали

Переходим к этапу подключения коммуникаций.

Соединяете развальцованные трубки с внутренним блоком кондиционера, используя разводные ключи.

Если богаты динамометрическим ключом, то лучше применить его.

Вот рекомендуемые усилия затяжки для фреоновых трубок различных диаметров:

1/4 – 16-20Нм

3/8 – 35-45Нм

1/2 – 45-55Нм

Далее берете межблочный кабель и скручиваете все это в единое целое с фреоновой магистралью при помощи армированного скотча или виниловой ленты.

Не забудьте натянуть на медные трубки изоляцию необходимого диаметра.

Чтобы грязь случайно не попала во внутрь трубки, ее концы замотайте изолентой.

Ошибка №8Ни в коем случае нельзя оставлять теплоизоляцию трубок без защиты.

В противном случае, со стороны улицы под воздействием УФ-лучей, в течение нескольких сезонов все это превращается в труху.

Если ваш термофлекс светостойкий и не боится солнца, то подумайте о птичках. Вороны очень хорошо клюют и растаскивают такой материал себе на гнезда.

Ошибка №9Также не оставляйте без изоляции ни одного участка внутри помещения. В особенности места соединения.

Здесь постепенно будет образовываться конденсат и в конечном итоге на ваших обоях появится аккуратная струйка воды.

Саму магистраль обмотанную скотчем внутри комнаты прячут в пластиковый короб.

Однако, если у вас короткий участок и остались старые обои, то вместо применения короба, магистраль можно обклеить ими. Получится почти незаметная картина.

Далее пропускаете магистраль через сквозное отверстие наружу.

Куда определить наружный блок

На самом деле это не самая простая задача — выбрать место для наружного блока. Не на всех зданиях разрешено их размещать на стенах. В этом случае есть только два выхода: установить наружный блок сплит системы в специально отведенном месте — кондиционерной. Если такого помещения нет, остается только балкон или лоджия.  В таких зданиях они обычно застеклены, потому на внешний вид размещение блока не влияет.

Но в этом случае надо предусмотреть систему охлаждения оборудования и отведения отработанного воздуха. Если балкон достаточно просторный, на все время его работы открывают окна на проветривание или обеспечив доступ свежего воздуха каким-либо иным способом. Выход простой и понятный, но ведет к перегреву оборудования, а это чревато поломками и частой заменой поврежденного наружного блока.

Монтаж на балконе — иногда единственный выход

Немного исправить положение может установка вентиляторов для более активного обмена воздуха. Правильно же выгородить небольшое помещение, сделать в нем эффективную вентиляцию, отдельные вентиляционные каналы на отведение и подачу воздуха. Причем они должны быть раздельными. Делают это при помощи воздуховодов, которые выводят вместо части остекления. В общем в данном случае установка кондиционера своими руками — проблемная задача именно в плане обеспечения нормальных условий работы оборудования.

На балконе или лоджии

Если запретов на размещение посторонних устройств на стенах здания нет, обычно наружный блок кондиционера вешают на ограждении балкона (сбоку или фронтально) или на стене, но так, чтобы до него была возможность дотянуться для обслуживания — помыть, почистить, проверить, починить.

Если балкон застеклен, над ним должна находится открывающаяся створка окна. Иначе обслуживать его будет очень сложно. Для защиты от осадков и предметов, которые могут упасть из окна, над блоком размещают козырек. Выбор материалов  — что-то похожее на отделку балкона или белый пластиковый козырек, но только полнотелый. Пустотелые и металлические (в том числе профнастил и металлочерепицу) лучше не использовать, так как во время дождя они превращаются в барабан, а во время града вообще могут оглушать.

Стандартные способы установки наружного блока сплит системы на балконе

Если блок ставится на лоджии, из всех приведенных выше вариантов остается только тот, который на картинке справа. рядом на стене размещать неудобно, разве что под окном, но это уже относится к другому разделу.

Еще один момент: как проводить трассу — по потолку или по полу? Штробить придется и в том и в другом случае, но в случае с полом возможно, вы будете делать его из досок, тогда трубы и кабели, связывающие наружный и внутренний блок, можно проложить по поверхности, но лучше — в коробе.

Под или рядом с окном

В тех помещениях, где балкона или лоджии нет, внешнюю часть сплитсистемы навешивают на стену снаружи. Удобнее, если он находится под окном или сбоку от него. Причем под или рядом с открывающейся частью. В этом случае возможно обслуживание без вызова альпиниста.

Наружный блок кондиционера можно установить под или рядом с окном

При установке наружного блока кондиционера своими руками на стене рядом с окном, обдумайте высоту его монтажа. Можно расположить верхнюю поверхность блока вровень с верхней кромкой окна. В этом случае, высунувшись из окна и застраховавшись, можно будет проводить работы стоят на подоконнике. Второй вариант — нижнюю кромку выровнять вровень с нижней границей оконного проема. Тут можно будет лечь животом на подоконник, но достать до места выхода патрубков не получится. То есть, все-таки придется вызывать промышленных альпинистов.

Как выбрать место установки

В каком месте устанавливать наружный блок

Внешний модуль желательно размещать как можно ближе к внутреннему блоку, в то же время он не должен перекрывать вид соседям, а конденсат стекать по стенке. Причем фиксировать его надо в пределах досягаемости с балкона, поскольку данный прибор необходимо периодически обслуживать.

Выносной блок нельзя устанавливать внутри закрытых балконов и лоджий, а также вплотную к стене, в противном случае его эффективность намного снижается. Если установку сплит системы своими руками приходится производить на первом этаже, то модуль воздвигать рекомендуется над окном, а выше первого этажа – под окном или сбоку.

Иногда приходится делать установку сплит системы своими руками на здании исторического значения. В этом случае получить разрешение можно лишь на невидимую установку, то есть, на крышу либо на ограждение лоджии за простенком.

Где устанавливать внутренний блок

Перед монтажом комнатного модуля сплит системы необходимо учитывать некоторые требования, предъявляемые к ним:

1. Воздушная струя не должна быть направлена на объекты отдыха и работы, то есть, на диван, кровать, игровую зону детей, а также на рабочий стол.

2. Внутренний блок нельзя размещать в нишах, к тому же на пути воздушного потока не должно быть преград в виде штор, жалюзи, шкафов и пр.

3. Комнатный модуль по нормативам СНиП необходимо размещать:

• До боковой стены не ближе 150 мм;
• До потолка – 150 мм;
• От стены до корпуса блока – 50 мм.

Эти промежутки у сплит системы нужны для полного забора воздуха и для более удобного обслуживания во время эксплуатации.

4. Модуль нельзя располагать над электрическими приборами и розетками, так как на них может попасть выделяющийся конденсат в случае перелива.

5. Устанавливать как внутренний, так и внешний модуль сплит системы рекомендуется на капитальных стенах. Если их закрепить на слабых перегородках, то они будут издавать во время работы неприятные дребезжащие звуки, гул, а вибрация будет передаваться всему простенку.

Выбирая место, нужно также учитывать расстояние между блоками, но это порой зависит от условий производителя. Оно может быть как 1,5 и 2,5 метра (Daikin), так и 3 метра (Panasonic). Но у некоторых изделий наименьшая длина не обусловлена, поэтому их можно ставить друг против друга. Наибольшее расстояние между модулями желательно не превышать 6 метров, так как в ином случае потребуется дополнительное закачивание магистрали хладагентом, что вызовет немалые расходы.

Канальные кондиционеры

Внутренний блок канальных кондиционеров может располагаться за фальшпотолком или в подсобке. Обработанный воздух доставляется в помещение по воздуховодам и подается через установленные в потолке воздухораспределительные решетки.

Чем выше напор, тем более длинным и разветвленным может быть воздуховод для распределения обработанного воздуха. Следует учесть: инсталляция канальных кондиционеров достаточно сложна и может выполняться на этапе строительства или ремонта помещения.

Приобрести встроенные потолочные кондиционеры любых торговых марок и производительности можно в компании Сплит-С. Наши сотрудники выполнят их доставку и монтаж.

По опыту и отзывам многих владельцев сплит систем, потолочный кондиционер обеспечивает наилучшее распределение охлажденного воздуха в помещении в сравнении даже с канальными, и тем более напольными системами. Выбор моделей огромен, неспециалисту можно легко запутаться даже в очевидных технических вопросах, поэтому, выбирая кондиционер потолочного типа, необходимо учитывать специфику устройства потолков и схему распределения охлажденного воздуха.

Алгоритм монтажа

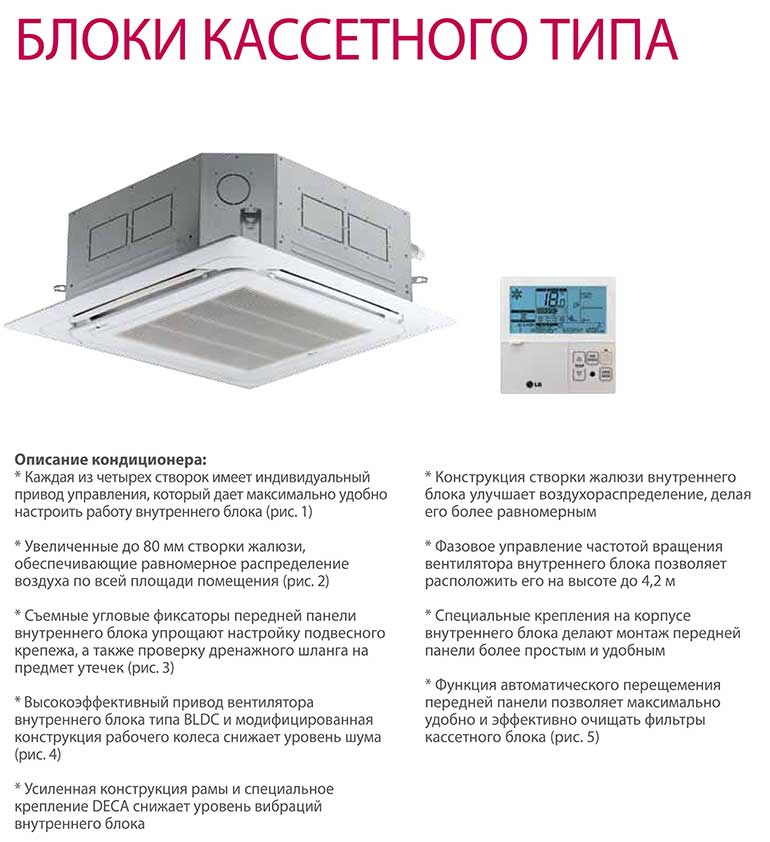

Монтаж потолочных сплит систем напрямую зависит от их разновидности. В статье про кассетные кондиционеры мы уже рассказывали о монтаже, поэтому не будем повторяться.

Мы расскажем о ключевых этапах монтажа, с которыми вы столкнетесь вне зависимости от типа используемого кондиционера:

1. Установка внутреннего блока (-ков)

Монтаж начинается с установки внутреннего блок кондиционера. Если их несколько, то все внутренние блоки устанавливаются одновременно. Установка производится строго по уровню;

1. Установка трубопроводов

Трубопровод монтируется согласно выбранной разновидности кондиционера. Так, например, при установке кассетных систем трубопровод монтируется в межпотолочном пространстве между черновым и подвесным потолком. После монтажа труб их нельзя сразу подключать к внешнему блоку, эту процедуру следует провести только после установки наружного блока;

1. Установка наружного блока

Наружный блок устанавливается на фасаде здания, реже на крыше или в других местах. Рекомендуется защита наружного блока от прямых осадков и солнечных лучей с помощью навеса. Блок монтируется на специальную раму, которую предварительно прикручивают к месту монтажа;

1. Электромонтажные работы

Используйте монтажную схему, предложенную производителем купленного кондиционера. Не забудьте о предохранителях и выключателях. Заранее предусмотрите наличие системы централизованного и/или дистанционного управления кондиционером.

После проведения этих работ можно осуществить первый запуск и наладку.

Разновидности бытовых кондиционеров

Всё многообразие систем кондиционирования можно разделить на два основных вида — моноблоки и сплит-системы.

Основным отличительным признаком моноблоков является сборка всех узлов и агрегатов в едином корпусе. К таким системам можно отнести:

Оконные кондиционеры, в которых присутствует разделение узлов внутри корпуса, при этом узел компрессора располагается с тыльной стороны и должен выходить за пределы помещения.

Установка оконного кондиционера уменьшает площадь окна

Корпуса напольных или мобильных кондиционеров оснащаются колёсами для возможности свободного перемещения внутри помещения. У таких систем есть воздуховод, который выводится наружу, за пределы помещения.

Напольные кондиционеры можно передвигать внутри помещения

Достоинства моноблоков напрямую связаны с особенностями их конструкции:

• Дешевизна в сочетании с длительным сроком службы.
• Простота конструкции и эксплуатации.
• В этих системах достигается максимально возможный КПД.
• Быстрое охлаждение воздуха.
• Большинство современных систем оснащены дистанционными пультами управления.

Такие системы не лишены ряда конструктивных недостатков:

• Ограничено количество возможных вариантов установки (либо в оконный проём, либо в месте, откуда есть возможность вывести наружу рукав воздуховода).
• Высокий уровень шума.
• Необходимость изменять геометрию окна и крепить сложные узлы подвески в случае установки оконного кондиционера, что влечёт дополнительные расходы.
• В случае установки в оконный проём уменьшается освещённость помещения.

Конструктивной особенностью сплит-систем является разделение узлов кондиционирования на два блока, один из которых — компрессор, выносится на улицу. В отличие от моноблоков, у сплит-систем имеется больше разновидностей, однако в жилых помещениях используются только некоторые из них:

Наиболее широко применяются настенные устройства, когда фен или внутренний блок крепится к стене жилища, а компрессор в наружном блоке выводится на фасад. В качестве одного из видов таких систем выделяют инверторные и неинверторные модели. В первых переменный ток преобразуется в постоянный, что позволяет осуществлять регулировку оборотов компрессора.

Фен сплит-системы может быть установлен в любом месте стены дома

Напольно-потолочные системы применяются реже. Их изюминкой является возможность установки фена либо под потолком, либо на полу. Соответственно, воздушные потоки в первом случае будут распространяться сверху вниз, а во втором — от пола вверх.

Внутренний блок напольно-потолочной сплит-системы

Ещё одна разновидность — мультисплит-системы. Их конструкция предусматривает наличие одного внешнего блока с компрессором и нескольких внутренних блоков, которые устанавливаются в разных помещениях дома или квартиры.

Мультисплитсистема оптимальна при необходимости кондиционирования нескольких помещений

К неоспоримым достоинствам сплит-систем относятся:

• Низкий уровень шума.
• Функция очистки воздуха от бактерий и пыли.
• Наличие функции обогрева в холодное время года.

• Компактный размер внутреннего блока, который можно смонтировать в помещении любого размера.
• Во многих современных системах присутствует функция осушения и увлажнения воздуха, что позволяет создать комфортный микроклимат в помещении.

Недостатки сплит-систем:

• Стоимость их выше по сравнению с моноблочными моделями.
• Необходимость проведения большого объёма специализированных работ, в том числе фасадных, как при установке, так и при возникновении необходимости ремонта и профилактического обслуживания.

Почему потолочный кондиционер лучше других схем

Из всего существующего многообразия систем, используемых для охлаждения воздуха в жилых и офисных помещениях, потолочные кондиционеры для дома, несомненно, имеют существенные преимущества перед напольными, оконными, настенными и переносными моделями:

• Эффективность потолочного кондиционера не зависит от схемы меблировки комнаты, в любом интерьере найдется местечко на потолке для установки системы охлаждения воздуха;
• Встраиваемый в потолок кондиционер дает возможность с хорошей селективностью и точностью выбирать направление воздушного потока в нужную сторону.

Потолочный кондиционер ставят непосредственно над зоной повышенной комфортности, это может быть спальное место, диван перед телевизором или рабочий стол с креслом. В любом случае холодный воздух не обрушивается на головы хозяев, как иногда бывает с настенными или оконными сплит-системами.

Холодный поток на выходе из решетки потолочного кондиционера практически сразу разбивается восходящими теплыми массами воздуха, перемешивается, и вниз помещения попадает уже с более комфортной температурой.

Понятно, что даже в случае использования кондиционирующей установки потолочного расположения необходимо соблюдать безопасное расстояние до места выхода переохлажденного воздуха, как минимум на 1,5-2 м.

Такая ситуация случается в небольших кабинетах и комнатушках, особенно, если для кондиционирования воздуха в офисе или квартире используются канальные системы. Попробуем разобраться с правильным выбором потолочного аппарата.

Установка кондиционера

Прежде чем приступить к установке кондиционера, необходимо позаботиться о наличии нужных средств. Инструмент для монтажа сплит систем вам понадобится следующий:

• перфаратор SDS Max;
• труборез;
• инструмент для развальцовки;
• вакуумный насос;
• манометрический коллектор.

Монтаж устройства включает в себя следующие операции:

1. Изначально следует открыть лицевую панель и вывернуть винты из крышки, которая закрывает электрический блок, его необходимо выдвинуть.
2. К установке подключается электрический кабель, и крышка устанавливается на место. Пара полезных примечаний, сам блок не должен быть ниже 2м 30 см от поверхности пола, розетка должна находиться близко к элементу, и иметь заземление.

Новые модели

Сплит системы легко узнаваемы по огромным блокам с вентиляторами, низкочастотному шуму и щелчкам, издаваемым при включении компрессора. Учитывая тот факт, что шум и вибрации очень хорошо распространяются по трубопроводам и стальным конструкциям, разработчики давно комплектуют потолочные компрессоры бесшумными инверторными двигателями с плавным запуском ротора.

Кроме того, система охлаждения воздуха в настенно-потолочном кондиционере с помощью кипящего фреона, хоть и обеспечивает высокий КПД процесса, но, зачастую, приводит к накоплению конденсата в воздуховодах. Если фильтрующая сетка или слив конденсата забиты, то автоматически появляется запах и комары.

Вместо фреона и изобутана в потолочных кондиционерах голландских и японских компаний используется обычная вода, испарение которой дает возможность добиться охлаждения воздуха в среднем на 10-12 о С. Единственным недостатком новинки является большой вес и габариты рабочего блока, поэтому его устанавливают в чердачном помещении, а распределение холодного воздуха осуществляется с помощью системы воздуховодов, уложенных в потолочных нишах.
