Маты для теплого водяного пола: советы по выбору + руководство для укладки

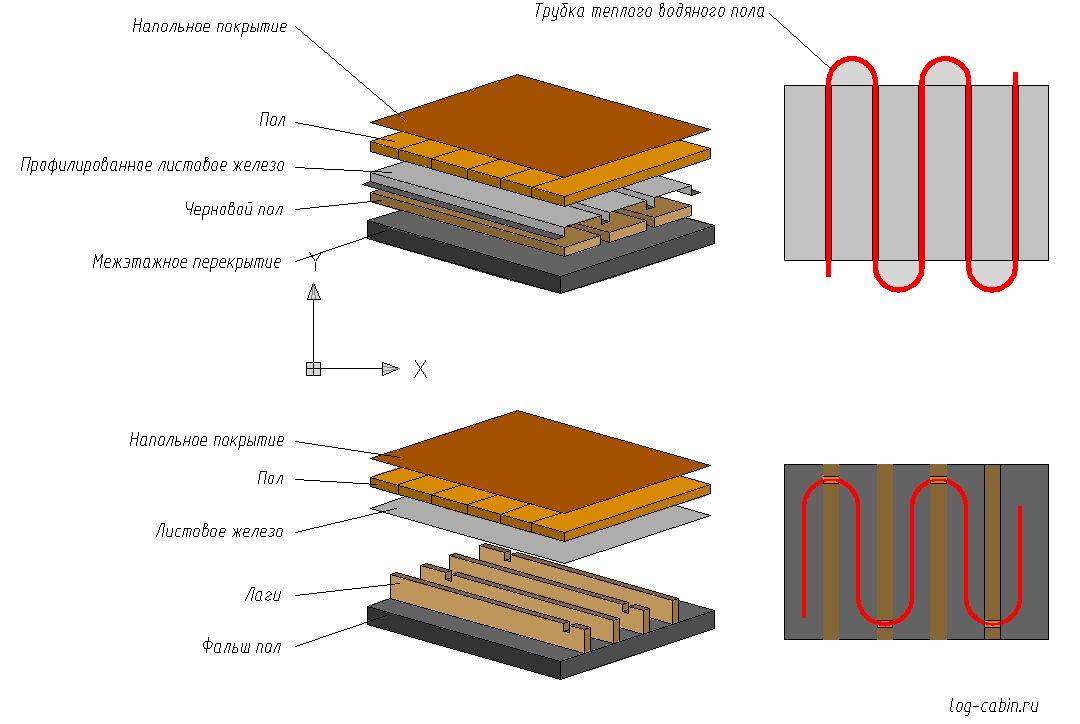

Преимущества устройства настильной конструкции

Технически значительно проще предварительно собрать готовые короба для укладки нагревательных элементов, которые затем уложить на подготовленную поверхность. Настильный вариант монтажа особенно подходит для деревянных домов, запас по прочности элементов которых меньше, чем у других строительных материалов (бетона, кирпича).

Читать также: Теплый пол под линолеум: установка на деревянный и бетонный пол

Кроме того, система с применением настильных узлов обладает и рядом других преимуществ:

Предварительные монтажные работы можно проводить самостоятельно, причем выбрать для этого любое удобное место.
Система обогрева после своей укладки полностью готова к запуску (при заливке стяжкой необходимо ждать месяц до первого запуска).
Применяя настильные панели из пенополистирола, полистирола или древесины, можно добиться снижения нагрузок на плиты перекрытия, что особенно важно для двухэтажных деревянных домов.
Отсутствуют ограничения, появляющиеся при последующей укладке финишного покрытия – можно применять не только плитку, но также ламинат, паркет, панели МДФ и другие материалы.

Как выбрать датчик температуры и терморегулятор для теплого пола

Правила выбора датчика температуры.

Различают два типа датчиков температуры — пола и воздуха. Выбор, как правило, делают в зависимости от того, показания какого датчика учитываются при работе всей системы.

Если теплый пол предназначен только для поддержания комфортной температуры пола, то целесообразно использовать датчик пола. Если важна температура воздуха и система заменяет основное отопление, то необходим датчик воздуха.

При монтаже терморегулятора с датчиком температуры воздуха для получения наиболее точных данных рекомендуется выбирать место установки, учитывая воздушные потоки и возможные сквозняки.

Правила выбора терморегулятора.

Задача терморегулятора — обеспечивать поддержание или регулирование в помещении нужной температуры.

Согласно нормам предельно допустимая мощность бытовых терморегуляторов для теплого пола составляет 3 кВт.

Не рекомендуется устанавливать программируемый терморегулятор в ванной или туалете, так как мощность системы там, как правило, небольшая (не более 400 Вт), а отрегулировать настройку по времени включения и выключения проблематично: так как понадобится помещение может в любое время суток. Программируемые терморегуляторы подходят для использования в таких помещениях, как спальня или гостиная.

Также лучше не использовать дешевые «электромеханические» терморегуляторы, которые отличаются неточностью своего биметаллического термочувствительного элемента.

Для обогрева зонированных помещений, например, кухни-столовой или гостиной-столовой, рекомендуется обратить внимание на терморегулятор с управлением по двум независимым датчикам пола. Особенно это актуально при использовании разных типов напольного покрытия с различными теплопроводящими характеристиками. Режимом обогрева можно управлять с помощью одного контроллера

Режимом обогрева можно управлять с помощью одного контроллера

Один такой теплопорт может независимо управлять двумя зонами обогрева

Режимом обогрева можно управлять с помощью одного контроллера. Один такой теплопорт может независимо управлять двумя зонами обогрева.

В каждой зоне можно задавать программу подогрева на неделю. Последние новинки техники оснащены возможностью управления контроллером через СМС-сообщения.

Из каких материалов производят теплоизоляторы

Для изготовления теплоизоляционных подложек используют синтетические и натуральные материалы. Однако в тандеме с теплым полом лучше всего себя проявляет экструдированный пенополистирол. Он является отличным утеплителем и имеет множество других преимуществ.

ЭПП обладает низкой паропроницаемостью – водяные пары не проходят сквозь материал, – а также он не впитывает влагу и всегда остается сухим. Конденсат на его поверхности не образуется.

Из-за низкой теплопроводности в помещении долго сохраняется тепло. Также пенополистирол обладает звукоизоляционными свойствами. К нему равнодушны грызуны и бактерии. Это лучший вариант для пола с водяным обогревом.

Изготавливают подложки и из натурального сырья – джута, войлока и пробки. Но их укладывают сверху, под чистовое покрытие.

Советы по укладке теплоизоляции

Несмотря на то, какой вид матов будет применяться для теплого водяного пола, под него необходимо уложить слой гидроизоляции. Это нужно для предохранения нижнего слоя от проникновения капель влаги, а также для создания прочного барьера, способного предотвратить залитие нижних этажей здания в случае протечки труб.

Гидроизолятором может служить плотная полиэтиленовая пленка, битумная обмазка или проникающая гидроизоляция. Если используется пленка, то ее необходимо приклеить к стенам демпферной лентой. Эта же лента монтируется по всему периметру помещения после укладки матов.

Самый простой вариант укладки – при использовании профильных матов. Их нужно уложить на слой гидроизоляции и скрепить между собой при помощи замкового соединения. Затем в промежутки между бобышками прокладывается трубопровод выбранным способом укладки, и легким нажатием ноги трубы фиксируются в нужном положении.

Монтаж плоских полистирольных плит тоже не вызывает особой сложности. Панели либо скрепляются замками, либо просто приклеиваются к гидроизолятору, а их стыки фиксируются водостойким скотчем.

Больше всего вопросов по укладке вызывает рулонный утеплитель. Он кладется таким образом, чтобы сверху находился фольгированный слой. Теплоизолятор также нужно приклеить к основанию, а стыки между плитками соединяются монтажной лентой. Затем на него наносится разметка, и укладываются трубы. Фиксация трубопровода производится при помощи хомутов или клипс.

Сложность укладки заключается в том, что тонкий и легкий утеплитель очень подвижен. Поэтому нужно очень аккуратно производить его стяжку, чтобы не сдвинуть закрепленную на нем конструкцию.

Следует учесть, что при укладке матов любого вида можно применять только пластиковые крепежные элементы, металлические детали могут повредить целостную конструкцию матов и нарушить их герметичность. Монтаж трубопроводной системы можно проводить только после того, как будут завершены все работы по укладке теплоизоляции.

Пенополистирольные панели с фольгой и пленкой

Этот вид утеплителя представляет собой маты из пенополистирола с нанесенным фольгированным и пленочным слоем.

Они выпускаются либо в виде отдельных плиток, снабженных замковым соединением, либо в виде панелей, скрепленных между собой общим пленочным покрытием. В первом случае при укладке плитки скрепляются между собой водостойким скотчем. Во втором – маты просто раскладываются на поверхности.

Сверху панелей нанесена координатная сетка, шаг которой составляет 50 или 100 мм. Разметка помогает сориентироваться, как лучше сделать прокладку трубопровода, и позволяет быстро уложить трубы в соответствии с выбранной схемой.

Для крепления труб здесь также используются скобы, возможен вариант укладки с армирующей сеткой, которая настилается сверху.

Выбор подложки под теплый водяной пол

Если выбор остановился на водяном теплом поле, то и подложка должна быть для него подходящей и соответствовать рекомендациям опытных строителей, производителей комплектующих теплого пола и специалистов в сфере водяного отопления.

Практически все специалисты этой сферы сходятся в том, что отдельное внимание требует теплоизоляция между несущими основаниями (стены и пол) и системой водяного обогрева. Правильно подобранная теплоизоляция (при условии соблюдения прочих рекомендаций) позволит использовать теплый пол, как главный, а то и единственный, источник тепла в отапливаемом помещении, а также сэкономит энергию, которая бы без теплоизоляции тратилась на обогрев улицы или соседей

Помимо этих вполне очевидных вещей, хорошая подложка сопутствует равномерному распределению тепла в помещении и благотворно влияет на микроклимат.

Практически все специализированные подложки под теплый водяной пол обладают теплоизоляционными свойствами, поэтому в статье мы будем рассматривать именно их.

Обзор производителей и моделей

Маты для теплых водяных полов выпускают многие зарубежные и отечественные компании. Однако лидирующие позиции занимают только четыре бренда, чья продукция пользуется наибольшим спросом среди покупателей.

Высокие качественные и эксплуатационные показатели имеют утеплители немецкой торговой марки « Oventrop». В модельном ряду присутствуют профильные маты с бобышками, плиты для сухой укладки, монтажные рулонные и складные утеплители в полипропиленовой пленке.

Еще один немецкий производитель теплоизоляции – компания Rehau, чьи маты также вызывают повышенный интерес потребителей. Основная продукция – маты из пенополистирола с бобышками, оснащенные слоями термо- и звукоизоляции.

Среди российских производителей наиболее известна продукция компании Энергофлекс. Модельная линейка включает несколько наименований: пенополистирольные плиты с фольгированным покрытием, тонкий рулонный утеплитель с фольгой, плиты из пенополистирола с бобышками. На всех теплоизоляторах нанесена координатная сетка с шагом 50 мм.

Отличными потребительскими и эксплуатационными характеристиками обладают утеплители для водяного пола, выпускаемые российской торговой маркой Экопол.

Производитель предлагает гладкие плиты из пенополистирола и маты с бобышками. Панели снабжены замковым соединением и покрыты пленочной гидроизоляцией.

Основные виды утеплителей, подходящих для монтажа системы водяного пола. Выбирая тот или иной материал, необходимо ориентироваться на его исходные характеристики и особенности помещения (+)

Вес системы водяного теплого пола на 1 кв.м. составляет порядка 200 кг, толщина слоев – примерно 150 мм. Основная нагрузка приходится на нижний слой. Высокая плотность пенополистирола обеспечивает прочность матов и позволяет им удерживать на себе тяжелую конструкциюПодбор теплоизоляции в немалой степени определяется тем, для какого отопления (основного или дополнительного) она предназначается (+)Рулонный утеплитель самый простой и недорогой вид теплоизоляции, однако он может применяться только при определенных условиях.Плиты выпускаются толщиной 2.5 см. Ширина матов составляет 100 см, длина рулона – 5 метров. В некоторых моделях на край панелей нанесен самоклеющийся слой для удобной стыковки матовВ производстве матов используется пенополистирол с плотностью не менее 40 кг/м3, который прекрасно справляется с любыми нагрузками.Высота выступов – 20-25 мм, что вполне достаточно для прокладки труб диаметром до 20 мм, которые обычно используются для теплого пола. Общая толщина утеплителя в зависимости от модели составляет 40-50 мм. На приведенной схеме видно, из каких величин складывается общая толщина слоев водяного пола, и какую высоту помещения может он забрать

Монтаж профильных матов осуществляется достаточно легко, специальные замки способствуют быстрой и качественной сборке теплоизолирующего материалаЗамковое соединение позволяет просто и очень быстро скрепить между собой плиты из полипропиленаДля скрепления рулонного материала используется специальная фольгированная лента, которая фиксирует полотна и герметизирует стыки между нимиПлиты с бобышками имеют размеры 100 х 100 см, они выпускаются двух видов: с термо- и шумоизолирующими свойствами, а также без термоизоляции.Плиты имеют размер 145  х  85 см и подходят для прокладки трубопровода диаметром от 14 до 17 мм. Общая толщина утеплителя составляет 50 мм. В комплект поставки входят фиксаторы для закрепления труб.Фольгированные плиты покрыты защитной пленкой, они выпускаются в виде рулона или книжки, имеют размеры 100 х 500 см, толщина утеплителя составляет 2.5 смМаты выпускаются в трех вариантах: с теплоизоляцией 20 и 30 мм и без теплоизоляции. Размеры плит 115 х 85 мм, общая толщина слоев составляет 38 мм

Как произвести монтаж кабельного мата

В состав электрических систем теплого пола входит три составляющих:

• греющий элемент;
• терморегулятор;

• датчик температуры.

Укладка матов производится на ровное основание. Причем в данном случае маты могут укладываться непосредственно на старую кафельную плитку. Если же в качестве основания выступает черновой пол, на него необходимо уложить теплоизоляцию, к примеру, листы пенополистирола, и демпферную ленту по периметру. Это позволит использовать систему более рационально, не тратя энергию на обогрев нижнего бетонного перекрытия.

Кабельные маты нельзя укладывать под мебель, если она стоит не на ножках, а также под бытовую технику, так как при нагревании тепло не сможет подняться вверх и вернется к кабелю, что приведет к перегреву системы и выходу ее из строя. Укладывать маты под плитку следует, отступая от стен и мебели 15-20 см.

Плюсы и минусы нагревательных матов

Укладывать матовый пол начинают с монтажа терморегулятора. Для этого в стене специальной насадкой на дрель высверливают круглое отверстие и штробят канавку к полу. В канавку вкладывают шланг датчика температуры, предварительно надев на него гофру. Следует учитывать, что в эту же канавку будут помещаться и провода системы теплого пола.

Технические характеристики кабельных матов

Перед укладкой матов проверяют их работоспособность. Для этого с помощью тестера измеряется сопротивление жил и изоляция.

Показатель первого должен соответствовать паспортным параметрам с допустимой погрешностью на уровне 5-10%. Показатель измерения изоляции должен соответствовать бесконечности.

Теперь раскатывают маты, начиная он стены, на которой установлен терморегулятор. Дойдя до противоположной стены, сетку разрезают, не повреждая кабеля, и поворачивают мат в нужном направлении. В помещениях со сложной геометрией можно срезать кусок сетки, освободив кабель, и уложить его отдельно также в виде змейки.

Установка датчика температуры для кабельного мата

Когда укладка матов завершена, греющие элементы повторно тестируют, а затем устанавливают датчик температуры. Для этого необходимо проложить штробу от стены по полу размером не менее 0,5 м

Важно, чтобы шланг датчика располагался не возле одного отрезка кабеля, а между двумя

Таким образом, показания датчика будут наиболее полно отражать текущую ситуацию. Конец шланга, находящийся в полу, защищается изоляцией от попадания плиточного клея. В конец шланга, заведенного в терморегулятор, вставляется непосредственно сам датчик.

Если на нижней стороне матов нет самоклеющегося слоя, маты закрепляют на полу малярным скотчем, скобами или гвоздями, прибивая ими сетку.

Далее провода матов заводятся в монтажную коробку и подключаются к соответствующим клеммам, а затем проводится тестовое включение системы. Согласно существующим нормам, допустимая температура теплого пола должна составлять 30°С, поэтому на терморегуляторе необходимо выставить именно такой параметр.

Подключение кабельного мата к термостату

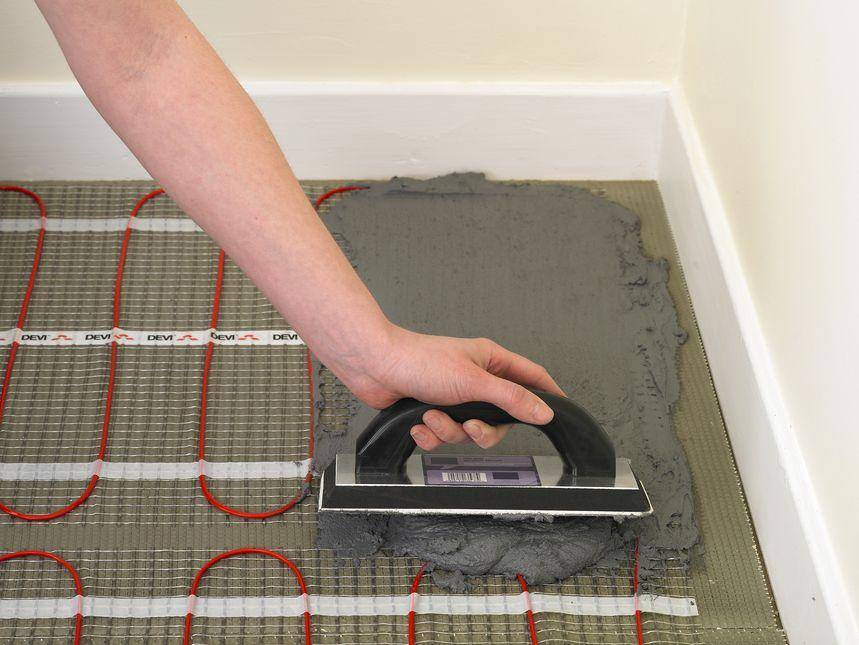

Убедившись в исправной работе электрического теплого пола, можно укладывать плитку на клей, специально предназначенный для таких систем. Клей можно наносить непосредственно на маты, однако во избежание повреждения кабеля, его желательно защитить армирующей сеткой.

Следует помнить, что укладывать плитку на маты можно при условии увеличения расхода плиточного клея. Поэтому толщина покрытия вместе с клеем должна превышать 2 см. А эксплуатировать систему теплого пола можно лишь после полного высыхания клея.

Выбор трубы для теплых полов

Медь считается наилучшим материалом для теплых полов, так как имеет высочайшую проводимость тепла. Также этот материал долговечен при эксплуатации. Однако он имеет существенный недостаток – это его цена.

Второй недостаток то, что для монтажа медных труб требуется профессиональное дорогостоящее оборудование. Это совсем лишние расходы, если решено производить укладку только для себя.

Металлопластиковая труба для теплого пола значительно дешевле медной. Она представляет собой слоеный пирог. Первый внутренний слой — полиэтиленовая труба.

На нее нанесен клеящий слой, к которому приклеивается алюминиевая трубка. Она обеспечивает жесткость и теплопроводность конструкции.

Последний слой – это трубка из полиэтилена, которая защищает трубопровод от механических повреждений.

Трубы из полипропилена еще дешевле предыдущего варианта.

Однако теплый пол из полипропиленовых труб редко применяется. Они имеют такие же характеристики по теплопроводности , как и метало пластиковые трубы. Их существенный недостаток плохая эластичность, которая не позволяет делать изгиб более 8 радиусов.

Золотой серединой считается труба Рехау для теплого пола из сшитого полиэтилена. Они очень прочные, долговечные, замечательно проводят тепло и имеют цену доступную для широких слоев населения. Их легко монтировать, хотя эта работа имеет свои особенности.

Какая лучшая труба для теплого пола теперь легко определить. Чтобы точно рассчитать ее количество внимательно читайте эту страницу дальше.

Особенности материала для производства матов

Современные маты выпускаются из экструдированного пенополистирола – материала, который не только отличается прекрасными теплоизолирующими свойствами, но также обладает еще целым списком других достоинств.

Основные преимущества:

1. Низкий показатель паропроницаемости (0.05 мг(м*ч*Па). Для сравнения у минваты этот показатель равен 0.30. Это значит, что пенополистирол плохо пропускает водяные пары и не накапливает влагу, постоянно находится в сухом состоянии, и как следствие не способствует образованию конденсата.
2. Низка теплопроводность, а значит и максимальное сохранение тепла в помещении.
3. Звукоизолирующие характеристики.
4. Не привлекает грызунов и не является питательной средой для образования и развития микроорганизмов.
5. Долговечность. По результатам проведенных испытаний (чередованием высоких и низких температур от плюс 40 до минус 40 градусов и воздействием воды) срок службы изделий из этого материала составляет до 60 лет.

В матах используется пенополистирол с плотностью до 40 кг/м3, поэтому они прекрасно выдерживают большие нагрузки.

Это свойство особо ценно при устройстве водяного пола, поскольку поверх матов укладывается достаточно тяжелая конструкция, состоящая из водопроводных труб, слоя бетона и финишного напольного покрытия.

Вес системы водяного теплого пола на 1 кв.м. составляет порядка 200 кг, толщина слоев – примерно 150 мм. Основная нагрузка приходится на нижний слой. Высокая плотность пенополистирола обеспечивает прочность матов и позволяет им удерживать на себе тяжелую конструкцию (+)

Возможности матов

Маты для теплого пола водяного позволяют упростить процесс монтажа контуров и надёжно укрепить трубы в определённом положении

Такой подход позволит теплоизолировать пол и создать эффективный шумоизоляционный барьер, что особенно важно для жителей многоэтажек. Формируя систему теплого пола с водяным контуром, вы должны будете соблюсти требования по гидроизоляции перекрытия

Современные маты в большинстве случаев выполняют эту задачу. Если материал будет иметь гидроизоляционную прослойку, то это защитит его от химически агрессивной среды цементного раствора. Использование матов, цена которых не столь высока, позволяет решить несколько важных задач.

Виды и особенности

Выпускается несколько типов матов, различающихся материалом, способом крепления труб, предназначением для конкретных видов помещений. Каждый имеет некоторые преимущества и недостатки.

Фольгированные

Изготавливаются из вспененных полимеров ( полиэтилена, пенофола), с одной стороны покрыты слоем фольги. Застилаются они обязательно фольгированной частью наружу, и по этой поверхности выкладывают трубы для теплоносителя. Полотна подобного утеплителя раскладываются встык. Для обеспечения цельности создаваемой отражающей и гидроизолирующей поверхности стыки рекомендуется проклеить водостойким фольгированным скотчем.

Применение таких матов для укладки водяного пола – не самое удачное решение. Использовать такую подложку возможно лишь в том случае, если основание пола уже имеет достаточный уровень теплоизоляции, а теплый пол рассматривается в качестве дополнения к основной отопительной системе.

Абсолютно не применимы фольгированные мат на первых этажах, под которыми расположены подвалы или цокольные помещения. Неэффективны они также при частном одноэтажном строительстве.

Тонкие маты из экструдированного полистирола

Использование подобных матов позволяет смонтировать теплый пол, который может стать основным источником обогрева. Плоские маты из экструдированного полистирола (ЭППС) толщиной 40÷50 мм с фольгированным покрытием вполне применимы для водяного теплого пола, но с некоторыми оговорками. Важна высокая плотность ППС – около 40 кг/м3. Данный материал не имеет гидрозащиты, поэтому потребуется перед укладкой труб застилать его полиэтиленовой пленкой.

Небольшое неудобство на некоторых матах такого класса – отсутствие разметочных линий. Их придется наносить самостоятельно. При этом крепление труб осуществляется очень просто – с помощью специальных скоб.

Маты из ЭППС с покрытием

Более совершенный, по сравнению с предыдущим, вид. ЭППС маты изготавливаются из материала повышенной прочности. Помимо фольгированного слоя, имеют пленочное покрытие с нанесенной разметочной сеткой, существенно упрощающей процесс укладки труб в соответствии с предварительно вычерченной схемой. Подобные маты, сохраняя все достоинства пенополистирольных плит, являются законченной конструкцией – нанесенный на них фольгированный и пленочный слой избавляет от необходимости настилать сверху подложку типа «пенофола».

Такие маты удобны в укладке. Они раскатываются по полу подобно тракторной гусенице, превращаясь в плотную монолитную поверхность без щелей. Для сопряжения соседних рядов предусмотрены специальные пазы – ламели. Крепление труб ЭППС матам осуществляется с помощью скоб или «гребенок».

Пенополистирольные профильные (с бобышками)

Это самый удобный в плане укладки труб водяного теплого пола вариант. Пенополистирольные профильные маты изготавливают по технологии штамповки, что позволяет придать им сложную конфигурацию. На их верхней поверхности имеются фигурные выступы-бобышки различной формы (прямоугольные, цилиндрические, треугольные) высотой от 20 до 25 мм. В образующиеся между бобышками пазы плотно укладываются трубы отопления, получая отличную фиксацию, полностью исключающую смещение труб во время заливки стяжки.

У таких матов – множество достоинств:

• Плотность используемого при их изготовлении пенополистирола – 40 кг/м3, что позволяет им с легкостью выдерживать все механические нагрузки.
• Теплопроводность материала невысока. Они отлично удерживают тепло, не допуская ненужного нагрева межэтажных перекрытий или залитого основания пола.
• Физические характеристики и сложная ячеистая конфигурация матов делает их великолепными шумопоглотителями – помещение получает дополнительную звукоизоляцию.
• Специальная система торцевых центрирующих замков матов позволяет собрать маты в сплошную поверхность, без зазоров по стыкам, способных пропускать влагу.
• Размещение выступов позволяет строго выдерживать шаг укладки трубы – от 50 мм и более, с расстоянием, кратным 50.

Монтаж кафеля и затирка

Укладка кафельной плитки на теплый пол ничем не отличается от ее монтажа на любую другую поверхность.

Для выполнения работы понадобятся:

• плиточный клей;
• затирка для швов;
• зубчатый шпатель;
• пластмассовые крестики;
• резиновый шпатель для затирки швов.

Клей надо нанести на участок пола и на плитку с помощью зубчатого шпателя, а затем уложить кафель и прижать его, надавив в центр. Расстояние между плитками устанавливается с помощью крестиков.

Когда клей высохнет, швы заделывают затирочной пастой так, чтобы она полностью заполняла их. Излишки этого материала легко можно удалить после его высыхания.

Заключение

Некоторые домашние мастера при монтаже контуров обходят стороной вопрос укладки матов. Если рассматривать эту тему с точки зрения затрат, то на фоне стоимости системы теплого пола маты обходятся дешево. Однако эти траты поднимают экономичность системы и длительности ее эксплуатации, а также уровень комфорта в помещениях. Эффективность обогрева при низких затратах на энергоносители будет снижена, если тепловая энергия станет расходоваться на прогрев плит перекрытия и основания пола по грунту. Тепло должно быть направлено наверх, эта задача является одной из основных, которая ставится перед матами.
