Люки для ливневой канализации

Технические характеристики

Маркировка	В – для магистралей проложенного водяного трубопровода. Г, ПГ – элементы для защиты пожарного гидранта. К – для обустройства канализации. Д – для дождевой и дренажной канализации. ТС – предназначается для тепловых сетей. ГТС, МТС, Т – при прокладке телефонных линий. МГ – защита газопроводных магистралей
Размеры	Ограничения отсутствуют. Габариты могут различаться, исходя от сферы применения. Однако есть ограничения по минимальному и максимальному диаметру от 300 до 800 мм
Вес	Легкие малогабаритные – 45 кг. Легкие – 60 кг. Средние – 95 кг. Тяжелые – 120 кг. Тяжелый магистральный – 140 кг. Сверхтяжелые – 155 кг
Нагрузка	При массе 45 кг нагрузка до 15 кН. Равняется до 1,5 тонны. При массе 60 кг – до 15 кН. До 1,5 тонны. При массе 95 кг нагрузка до 125 кН. До 12,5 тонны. При весе 120 кг выдерживает до 250 кН. При 140 кг выдерживает до 400 кН. При весе 155 кг выдерживает до 600 кН.

Размеры

Если говорить о круглых изделиях, то решающим фактором в этом случае станет диаметр люка канализационного колодца.

Тут существует два основных показателя – внутренний и наружный диаметр обечайки.

Она устанавливается на верхнюю часть смотрового колодца, должна в точности соответствовать его размерам.

Соответствие с горловиной определяется показателями внутреннего диаметра и общей площади основания.

Сам размер крышки колодца канализационного будет несколько превосходить диаметр обечайки, но разница будет небольшой.

Таблица размеров в зависимости от класса нагрузки

НАЗВАНИЕ	КЛАСС НАГРУЗКИ	ВЕС,КГ	НАГРУЗКА,КГ	НАЗНАЧЕНИЕ	СРОК СЛУЖБЫ	РАЗМЕРЫ,ММ
Садовый легкий малогабаритный люк	А15	11	1500	Для садово-парковых зонах, дворах частных домов,дач и коттеджей	~50 лет	540*540*80
Зеленый легкий пластиковый	А15	10	1500	Парковые зоны, скверы, придомовые территории	~20 лет	750*750*80
Полимерный легкий с запорным устройством	А15	46	1500	Пешеходные дороги, парковые зоны, насаждения	~20 лет	780*789*110
Полимерный легкий малогабаритный	А15	25	1500	Парки, скверы, тротуарные дорожки	~20 лет	730*730*60
Пластиковый легкий	А15	44	3000	Установка в смотровых колодцах, парковых зонах, скверах	~20 лет	750*630*115
Пластиковый дорожный средний	В125	50	12500	Парковые автомобильные дороги, тротуары и автостоянки	~50 лет	780*780*110

 Таблица размеров люка в зависимости от веса

НАИМЕНОВАНИЕ	РАЗМЕР КОРПУСА,ММ	РАЗМЕР КРЫШКИ,ММ
Люки легкие (	720*60	600*25
Люки легкие (	750*90	690*55
Люки квадратные (	640*640	600*600
Люки легкие (	750*90	690*55
Люки средние (	750*100	690*50
Люки тяжелые (	800*110	700*70

Все габаритные характеристики люков прописаны в ГОСТ 3634 99. На практике есть возможность найти чугунные люки с диаметром 380-810 мм, а пластиковые – с диаметром от 315 мм до 1 м.

Прямоугольный люк для канализации будет иметь размеры, оговоренные ГОСТ 3634 99.

Минимальный размер одной стороны такого изделия может составлять 300 мм. Далее он будет увеличиваться с шагом в 50 мм.

Максимальный показатель размера – 800 мм.

Прямоугольный люк для канализации

Остается только подобрать такой канализационный люк, который в максимальной точности соответствовал бы форме и размерам горловины выгребной ямы в конкретном случае.

Лучше всего отдавать предпочтение пластиковому изделию, потому как оно сочетает в себе лучшие качества, а повышенная прочность люку в такой ситуации не требуется.

Как измерять размер крышки люка

Обратите внимание! Некоторые люки оснащаются специальным замком, который ограничивает доступ к ревизионному или канализационному колодцу. Но, для частных домов необходимость в таких запорных механизмах не столь высока

Но, для частных домов необходимость в таких запорных механизмах не столь высока

Но, для частных домов необходимость в таких запорных механизмах не столь высока.

Установка своими руками

Инструкция монтажа полимерно-композитного, чугунного и пластикового люка.

Инструменты

Необходим следующий инструмент:

• Бетономешалка.
• Лопата.
• Мастерок.
• Емкость для смешивания раствора.
• Грузоподъемная техника в случае монтажа тяжелого люка.

Полимерный

1. В первую очередь осуществляется монтаж кольца люка. Для этого необходимо надежное основание, например, железобетон или бетон. Это перекрытие должно быть прочным и качественным.
2. Правильно смонтированное опорное кольцо (ОК) позволит равномерно распределять всю предполагающую нагрузку. Как следствие, полностью исключается вероятность разрушения.
3. Для фиксации ОК используется бетонный раствор.
4. Установив кольцо, необходимо дождаться, когда бетон полностью высохнет.
5. После этого монтируется ОК крышки. При этом сам полимерный люк не рекомендуется укладывать непосредственно на бетонную плиту. Также недопустимо использовать подкладочные элементы, типа кирпича, раствора.
6. В процесс установки необходимо достичь того, чтобы уложенный люк не выпирал из грунта, а был на одном уровне.
7. Для фиксации сооружается отмостка. На ней должен быть уклон в одну сторону, чтобы отводить влагу и атмосферные осадки.
8. Чтобы не допустить процесс коррозии, верхнюю рабочую часть рекомендуется смазать литолом.

Чугунный

Для начала осуществляется установка ОК

При этом важно, чтобы оно идеально совпадало с отверстием канализационной шахты. ОК со всех сторон заливается бетоном

Укладка ОК должна выполняться точно, чтобы оно не шаталось из стороны в сторону, а установленная позднее крышка была на одном уровне с грунтом или асфальтом. После заливки бетона сразу поставьте люк на свое место. В процессе высыхания бетона передвигать крышку или поднимать недопустимо

ОК со всех сторон заливается бетоном. Укладка ОК должна выполняться точно, чтобы оно не шаталось из стороны в сторону, а установленная позднее крышка была на одном уровне с грунтом или асфальтом. После заливки бетона сразу поставьте люк на свое место. В процессе высыхания бетона передвигать крышку или поднимать недопустимо.

Пластиковый

Монтируется ОК

В нем должны быть технологические отверстия, благодаря которым можно выполнить фиксацию посредством анкеров. ОК (опорное кольцо) заливается бетоном. В кольце укладывается крышка в соответствующие пазы

Крайне важно, чтобы она была на одном уровне с грунтом. Хотя в некоторых случаях люк может незначительно выступать от уровня грунта

Если есть определенные неровности, то на расстоянии 400 мм с каждой стороны устанавливается опалубка. ОК крепится анкерами. Опалубка заливается бетоном и ожидается полное высыхание.

Технология установки канализационного люка, независимо от его вида, формы и используемого материала практически одинаковая. Трудности могут возникать при работе с бетонными или чугунными изделиями по причине большого веса.

Типы канализационных колодцев

1. Смотровой — используется для контроля состояния системы, а также очистки канализации. Устанавливается: в местах поворотов и ответвлений трубопровода; в случае изменения диаметра и уклона канализационных труб; на прямых участках.
2. Фильтрационные — для очистки сточных вод.
3. Поворотные — устанавливаются в местах поворотов труб, что позволяет избежать засоров.
4. Перепадные — устанавливаются при больших перепадах уровня между трубами.
5. Накопительные— герметичные емкости для накопления сточных вод. Очищаются с помощью насоса или ассенизаторская машины.

Главное предназначение канализационных люков — это предотвращение травматизма, несчастных случаев и попадания мусора внутрь. Также, при необходимости, служат для свободного доступа к подземным коммуникациям, с целью контроля или ремонта.

В целях безопасности, канализационный колодец обязательно должен закрываться. Формы люков выпускаются квадратные, овальные, прямоугольные, выпуклые, плоские. Вогнутых не бывает. Чаще всего встречаются круглые. При любом положении, круглая крышка не провалится внутрь. Также немаловажным есть удобство транспортировки — можно перекатить.

В некоторых американских городах встречаются треугольные люки, указывающие направление воды в канализации. Но из-за недостаточной их безопасности, постепенно заменяются на обычные.

Канализационные люки, как правило, имеют большой вес, от 50 кг и выше. Это необходимо для предотвращения самооткрытия люка на проезжей части. Все люки, без исключения, имеют ребристую поверхность, для большего сцепления с поверхностью подошв обуви и шин автомобилей.

Иногда встречается очень интересная декоративная маркировка люков. Что вызывает повышенный интерес коллекционеров со всего мира.

Для изготовления люков используют различные материалы, но классический вариант — это чугун.

Из чего делают люки

Раньше для производства люков колодцев применяли чугун и железобетон. Сегодня от последнего материала практически отказались из-за его большого веса и неудобства эксплуатации колодцев, снабженных такими крышками.
Ему на смену пришли другие, более современные и технологичные материалы. Чугун же используется и до сих пор.

Чугунные люки

Согласно ГОСТ люки чугунные для колодцев смотровых в зависимости от места применения делятся на два основных типа:

Тип Т (тяжелые). Изготавливаются из высокопрочного чугуну с повышенной устойчивостью к коррозии, воздействию воды и других атмосферных и физических воздействий.
Применяются для защиты смотровых колодцев, расположенных на территории промышленных предприятий, на автотрассах, аэродромах, погрузочно-разгрузочных площадках и т.д.

Старый чугунный люк

Наряду с множеством достоинств, которыми обладают эти изделия и к которым можно отнести долговечность, механическую прочность, устойчивость к агрессивным средам, есть у них и недостатки, вынудившие искать альтернативные материалы для производства люков.
Это привлекательность для нечистых на руку людей, ворующих крышки для последующей сдачи как вторсырья. И риск высекания искры при случайном падении крышки, что чревато взрывом газов, скапливающихся в колодцах.

Полимерные люки

Современные полимерные материалы получили широкое распространение в производстве множества различных конструкций благодаря таким уникальным свойствам, как абсолютная неподверженность влиянию атмосферных воздействий, экологическая безопасность, прочность, долговечность и малый вес.Изготовленные из них люки обладают следующими преимуществами:

• Срок эксплуатации при правильном монтаже составляет не менее 50 лет, что не меньше, чем у чугунных люков;
• Невысокая цена при эстетичном внешнем виде, возможность подобрать цвет люка под цвет газона, брусчатки, тротуарной плитки или другого покрытия;

Цветной люк отлично впишется в любой ландшафт

• Малый вес (в пять раз легче чугунных люков), благодаря чему упрощается транспортировка и монтаж изделий;
• Устойчивость к воздействию воды, агрессивных сред, перепадам температур (конструкция не изменяет свои свойства, габариты и форму в диапазоне от минус 50 до плюс 50 градусов);
• Возможность приобретения изделия с замковым устройством, исключающим его кражу и проникновение в смотровой колодец посторонних лиц;

На фото люк полимерный с замком

• Взаимозаменяемость. Вы можете купить только крышку люка – она идеально встанет в установленное ранее чугунное основание (обечайку);
• Соответствие правилам и нормам санэпиднадзора.

Полимерные люки могут устанавливаться на смотровые колодцы любого вида, исключение составляют лишь колодцы на автострадах и других зонах с высокой нагрузкой на покрытие.

Полимерно-композитные люки

Один из самых современных материалов, из которого может быть изготовлен люк смотровых колодцев – полимер-песок. Это смесь полимеров с твердым сыпучим наполнителем, придающим готовому изделию повышенную прочность.
Производство основано на методе горячего прессования, в результате которого происходит спекание всех компонентов смеси в монолит. Как и чугунные, такие люки подразделяются на легкие и тяжелые.

Легкий полимерпесчаный люк

Первые устанавливаются на колодцы в зоне зеленых насаждений и пешеходного движения, но инструкция не допускает их монтажа на дорогах и участках с интенсивным движением автотранспорта. Для этого предназначены тяжелые полимер-композитные изделия.Преимущества полимер-песчаных люков те же, что и у полимерных:

• Сравнительно низкая стоимость;
• Меньший, чем у изделий из чугуна, вес;
• Эстетичность, возможность вписать крышку колодца в окружающий ландшафт благодаря многообразию цветовых решений;
• Безопасность эксплуатации (отсутствие риска возникновения искр);
• Стойкость к высоким и низким температурам, воздействию воды и реагентов;
• Повышенная прочность, превосходящая даже требования ГОСТ;
• Долговечность.

Область применения и безопасность

подземных коммуникаций

Канализационные люки различаются по конструкции, типу проходящих под ними коммуникаций (сточная, ливневая, кабельная, трубопроводная канализация) и материалу изготовления.

Область применения канализационных люков обозначается маркировкой. Самые известные — В, ГВ (городской водопровод), ПГ (пожарный гидрант), К (канализация), Т (телефонная сеть) и т. д.

Также часто встречается схематическое обозначение. Молния — электротехническая сеть, телефон — соответственно, сеть телефонная.

Большинство люков имеют отверстие для открывания с помощью крюка. Если такого отверстия нет, то сверху на крышку приваривается ручка, которую после открытия срезают.

Отверстия допускаются в канализационных, водопроводных, ливневых люках. Люки электрических сетей, телефонной связи выпускаются без отверстий.

Из-за частых краж, канализационные люки часто заливаются бетонным раствором или закрываются дополнительно пластиковыми крышками, устанавливаются замки, в основном на телефонных коммуникациях. В последнее время, современные люки выпускаются с петлями наподобие дверных. Их открыть практически невозможно.

Канализации кабельных коммуникаций имеют сразу две крышки — защитная и запорная, которая имеет замок и находится под защитной.

Канализационные системы выполняют все необходимые функции для поддержания комфортной жизни. Но одного контроля и ремонта недостаточно. Открытые люки несут в себе большую опасность. Они становятся причиной аварий и даже смертей. Поэтому при обнаружении открытого люка необходимо установить ограждение, а место обозначить флажками. Если такой возможности нет, то можно ограничиться высокой палкой вставленной в люк.

Самыми опасными считаются ливневые и водопроводные канализации. Они очень глубокие (6 метров) и, как правило, с торчащей арматурой внутри.

Согласно статистике, самый высокий процент травматизма встречается среди детей

Очень важно объяснить ребенку насколько опасны игры возле и на канализационных люках

Если возникает необходимость спуска рабочих в колодец, необходимо соблюсти все меры безопасности. Во-первых, с помощью лампы нужно проверить колодец на наличие газа. Если есть сероводород или метан, то свет от лампы уменьшится. Пары бензина меняют цвет на синий. Угольная кислота свет гасит. Все легкие газы удаляют с помощью проветривания. Удаление тяжелых газов требует использования специального оборудования.

При спуске в колодец, рабочий должен иметь все необходимое снаряжение. Запрещается курить возле открытой канализации и зажигать огонь. Работать разрешается только в маске и не более 10 минут без перерыва.

Функциональные детали

Выпуклая форма крышек предотвращает скопление дождевой воды, которая, замерзнув, разрушает структуру устройства. Ребристая поверхность улучшает сцепление автомобильных шин и подошв пешеходов.

Параметры канализационных люков бывают стандартные и специальные. Последние отличаются дополнительными элементами, приспособлениями. Некоторые конкретные конструкции имеют:

• встроенные крепления, необходимые для подъема кровли подъемными машинами;
• углубления на поверхности для утяжеления всеми видами полимерных или вяжущих наполнителей;
• запорные механизмы, предотвращающие несанкционированное проникновение в колодцы, кражу люков.

В ливневой канализации используются конструкции с двойными крышками. Более тяжелый верх защищает инженерную систему. Нижняя имеет затворные механизмы с надежным креплением. Увеличение веса необходимо во избежание самопроизвольного открывания канализационных люков на проезжей части.

Назначение и конструкция дождеприемников

Наличие в системе ливневого стока воды дождеприемника является обязательным, так как именно через него вода попадает в трубы или желоба. Если же говорить об устройстве дождеприемника для ливневой канализации, то он представляет собой сложную конструкцию прямоугольной или овальной формы, состоящую из нескольких частей.

Схема установки дождеприемника

Типичный современный приемник воды включает следующие компоненты:

1. Решетка – закрывает конструкцию сверху и служит не только для декоративной цели, но и для защиты человека от возможных травм. Кроме того, пластиковые или чугунные решетки дождеприемника выполняют функцию первичного фильтра, то есть не дают крупному мусору попасть в систему канализации.
2. Дождеприемник – квадратная или округлая конструкция, служащая для направления воды в систему стоков.
3. Фильтр-пескоулавливатель – часть конструкции, которая присутствует не во всех моделях. Служит для того, чтобы в канализацию с водой не попадали мелкие частицы почвы, песок и другой мусор. Такой фильтр находится ниже лотка дождеприемника, поэтому частицы мусора просто опускаются на его дно, а вода поднимается до уровня выхода из приемника.

Решетка не дает попасть внутрь приемника крупному мусору

Особенности установки дождеприемника

Установку дождеприемника для ливневой канализации осуществляют под выходом сточной трубы или же в тех местах, где после дождя или в результате таяния снега образуются лужи

При монтаже особое внимание следует обращать на глубину установки. Также рекомендуется выбирать такое расположение конструкции, чтобы вода из трубы попадала точно в ее центр

А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник.

Собранная вода течет по трубам, а затем доходит до подземного колодца — коллектора

После того как вы определились с типом конструкции и местом ее установки, можно приступать непосредственно к установке дождеприемника. Она состоит из следующих этапов:

1. Выкапывается котлован. Его глубина определяется размером самого приемника, к которому необходимо добавить 30-40 см. Ширина ямы также должна быть больше габаритов конструкции примерно на 3 см с каждой стороны, так как она будет укрепляться при помощи бетонного раствора.
2. На дне ямы монтируется специальная песчаная подушка. После засыпания песок заливается водой и тщательно утрамбовывается.
3. Дождеприемник подключается к системе труб или лотков. При этом нужно следить, чтобы вся конструкция была точно выровнена по высоте.
4. Дно ямы заливается небольшим слоем бетонного раствора, в который устанавливается приемник. При установке дождеприемника своими руками необходимо надежно зафиксировать конструкцию в бетоне, чтобы избежать ее смещения впоследствии.
5. С боков конструкции заливается бетонный раствор. Для того чтобы пластиковая модель не деформировалась под давлением бетона, ее стенки можно дополнительно укрепить металлической решеткой.
6. Устанавливаются перегородки и корзина дождеприемника.

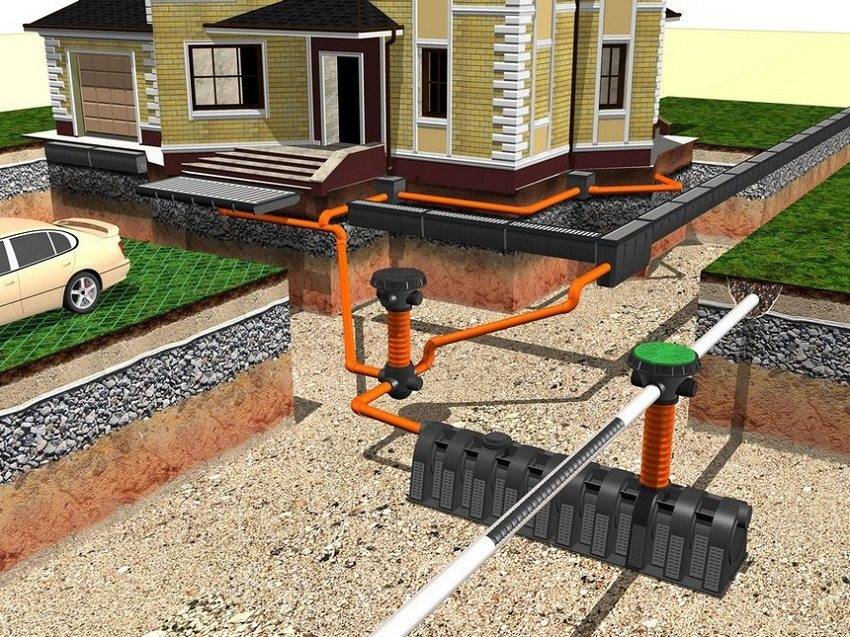

Схема укладки ливневой канализации во дворе

Помните, что срок эксплуатации и эффективность работы конструкции зависит от того, насколько вы правильно установили дождеприемник. Как показывают многие видео монтажа дождеприемников, делать это нужно до установки покрытия на территории. Делать мощение на участке, который прилегает к приемнику дождевой воды, стоит только через несколько дней после завершения установки последнего. За это время бетон окончательно застынет, и вы сможете смело укладывать любой тип покрытия.

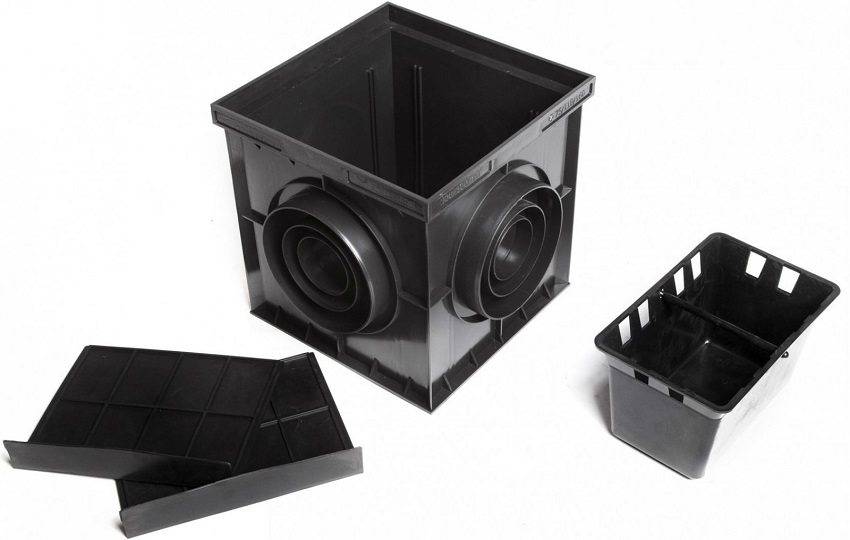

Комплект для установки дождеприемника

Одним из ключевых факторов, который также нужно учитывать при монтаже дождеприемника для ливневой канализации, это прочность и надежность основания. Учтите, что при перепадах температуры грунт, в который установлен приемник, может расширяться и сужаться, поэтому бетонная подушка и стенки, окружающие конструкцию, должны быть предельно надежными. В противном случае вам придется в первую же весну заново установить дождеприемник. Как избежать этого подскажут многочисленные тематические видео в интернете.

Если вы не обладаете достаточными строительными навыками для самостоятельного монтажа конструкции, то можно поручить это дело квалифицированным специалистам. В таком случае цена установки дождеприемника будет зависеть от типа приемника, глубины установки и ряда других факторов.

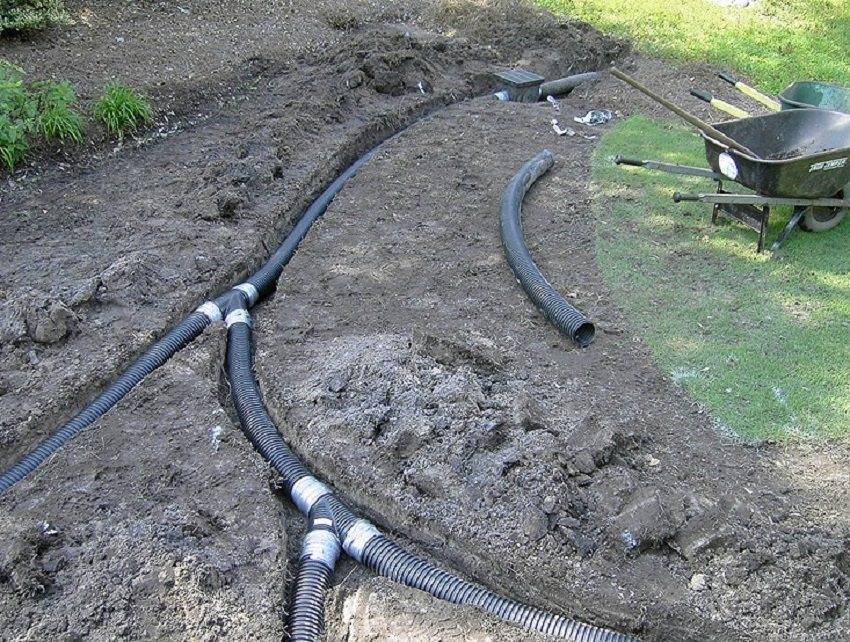

Процесс обустройства дренажной системы на дачном участке

Правила ухода за конструкцией

Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора

Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор

В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.

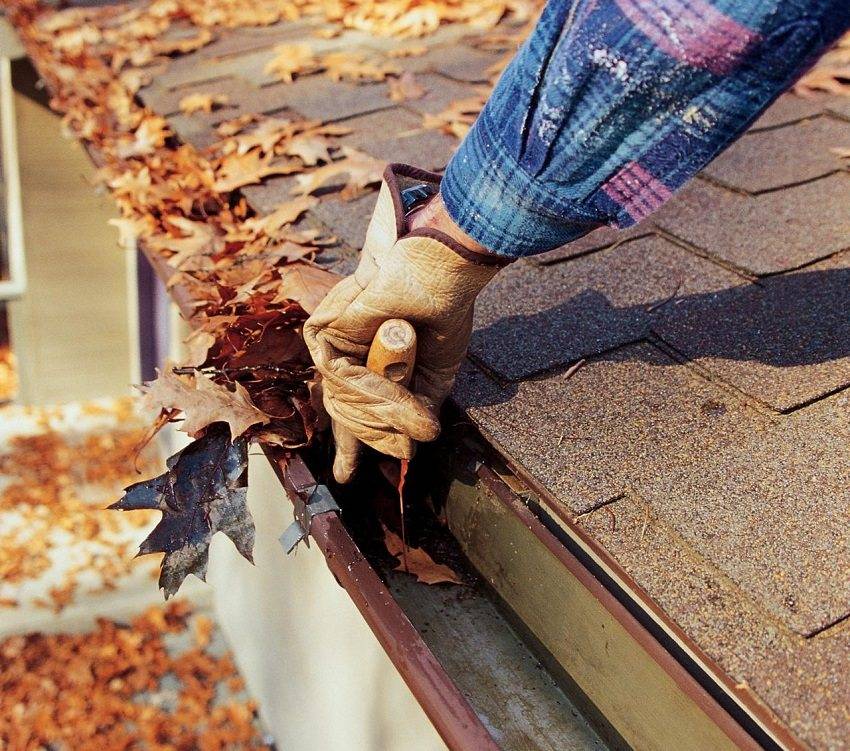

Регулярная чистка всех элементов водосточной системы поможет избежать негативных последствий засоров

Цены дождеприемников на современном строительном рынке позволяют без проблем приобрести такую конструкцию для обустройства ливневой канализации на частной территории, а простота в установке и эксплуатации сделала этот элемент системы отвода воды очень популярным.

Установка пластикового люка

Процесс монтажа аналогичен внедрению обычных инженерных систем канализации. Люковая конструкция любой формы состоит из крышки и опалубки, иногда называемой оболочкой. Продукт устанавливается в следующей последовательности:

1. Крепление опалубки к горловине колодца. Работа ведется строго по уровню, во избежание деформации при эксплуатации. Пластиковые канализационные люки имеют в опалубке специальные отверстия для удобного крепления.
2. Заливка цементного раствора. Обычно используется армирующее или удерживающее устройство для предотвращения попадания вязкой смеси в скважину. Например, накачивается вставленная в яму автомобильная камера.
3. Установка крышки люка. Крепеж или автомобильный шланг снимается после высыхания раствора. Крышка вставляется в специальные пазы опалубки.
4. Люк, установленный выступом над поверхностью горловины колодца, должен быть оборудован отмосткой. Обычно раскопки ведутся на расстоянии 1-1,5 м от покрытия. Подготовленную полость засыпают песком и уплотняют. Верх отмостки залит бетоном. В зеленой зоне люки канализации украшают искусственным камнем или другой техникой.

Назначение и маркировка

Смотровые колодцы устанавливаются на самых разных инженерных сетях, расположенных под землей – газовых, тепловых, канализационных, водопроводных, кабельных, телефонных. Все они нуждаются в защите от попадания внутрь грязи, дождевой и талой воды, несанкционированного проникновения к расположенному в них оборудованию.
Для этого, а также для обеспечения безопасности транспорта и пешеходов, колодцы закрываются люками. Люки смотровых колодцев конструктивно состоят из основы и крышки.Выбирая люк, необходимо ориентироваться на предельную нагрузку, на которую он рассчитан – она разная для проезжей части дорог, тротуаров, пешеходных дорожек и других зон. А также на маркировку, отлитую на крышке и указывающую на её предназначение.Приведем здесь эти обозначения:

–>

• К – производственная и бытовая канализация;
• В – водопроводная сеть;
• Г – пожарный гидрант;
• Д – дождевая канализация;
• ГС – газопровод;
• ТС – тепловые сети;
• ГТС – городские телефонные сети.

Люк для дождеприемной ливневой канализации

Немаловажное значение имеет и материал, использованный для производства изделия. Остановимся на этом вопросе подробнее
