Двухконтурные газовые котлы: виды, принцип действия, критерии выбора + обзор лучших марок

Достоинства и недостатки газовых систем

В местах, где проложены центральные газовые коммуникации, двухконтурные котлы пользуются огромной популярностью. Их покупают для обогрева и бесперебойного обеспечения горячей водой квартир, жилых домов и загородных коттеджей.

Главные преимущества устройств

Газовая система демонстрирует высокий уровень КПД, отдает в несколько раз большее количество энергии, нежели потребляет, долго служит и работает бесперебойно. В постоянном наблюдении со стороны человека не нуждается.

Двухконтурный котел выглядит аккуратно и современно. В отличии от агрегатов, работающих на твердом или жидком топливе, в процессе работы практически не выделяет неприятных запахов и создает минимум копоти и сажи

Топливный ресурс подается в установку непрерывно, а встроенный контроллер самостоятельно следит за наличием огня на горелке. Если пламя затухает, датчик отправляет сигнал узлу розжига и автоматическая подача искры мгновенно восстанавливает огонь. Управление котлом осуществляется элементарно и не представляет никакой сложности.

Недостатки двухконтурного оборудования

Основные минусы связаны не столько с самим устройством, как с процессом его узаконивания и монтажа. Нельзя просто купить котел, привезти домой и установить своими руками согласно схеме подключения. Сначала придется соблюсти массу технических нюансов, оформить документацию и согласовать все последующие действия с местным газоподающим предприятием.

Туда потребуется предоставить:

• проект установки оборудования, оформленный в соответствии с принятыми в законе нормами;
• договор на монтаж с профильной организацией;
• копию лицензии профильной организации, подтверждающую право на ведение работ.

Кроме того, понадобится организовать отвод из жилого помещения отработанного газа, проложить для этого дополнительный дымоход или использовать имеющийся старый, а для контроля за потенциально возможной утечкой газа установить дополнительное оборудование.

Если котел коптит, возможно, в системе снизилось давление или действующая горелка износилась и начала прогорать. Быстро исправить неполадки поможет специалист с надлежащим опытом работы

Основные мероприятия по установке можно будет начать только тогда, когда проектная документация на организацию газового отопления пройдет все стадии согласования и клиент получит на руки заверенное печатью разрешение на обустройство системы.

Преимущества и недостатки двухконтурного газового котла

Такие газовые установки обладают весьма внушительными достоинствами:

• пользователь может с помощью единого агрегата и обогреть дом, и нагреть воду для каких-либо целей;
• не надо отдельно покупать бойлер;
• установка довольна компактна;
• настенный вариант вообще идеально вписывается в интерьерную картину коридора или кухни;
• значительная экономия на счетах за коммунальные услуги;
• удобная регулировка температуры воды.

Но, несмотря на эти преимущества, недостатки все-таки имеются, и их следует учитывать:

• если одновременно использовать горячую воду на нескольких точках выхода жидкости, то эффективность нагрева основного теплоносителя значительно снизится на короткое время;
• объем горячей воды будет зависеть от размера бойлера;
• необходимо ставить фильтры на входе жидкости внутрь теплообменника, потому что если вода низкого качества, то сами отверстия в теплообменнике довольно быстро загрязняются и ломаются.

Теплообменник

Материал теплообменника – это первое на что следует обращать внимание. Традиционные теплообменники в настенных газовых котлах бывают трех видов:. медные (самые популярные)

медные (самые популярные)

алюминиевые

из нержавейки (ставят в основном в конденсационных)

Ошибка №20
Медные по внешнему виду из-за их серебристого окраса очень часто путают с алюминиевыми.

На самом деле это силуминовое защитное покрытие. Оно призвано продлить срок службы устройства.

Ошибка №21
Если у медного теплообменника такого покрытия нет, значит производитель уже на вас сэкономил.

Вовсе нет. Здесь все зависит от качества меди. Топовые японские котлы Риннай не окрашивают свои теплообменники, но работают они при этом десятилетиями.

Основной недостаток медных теплообменников – высокая цена. Качественная нержавейка тоже очень дорогая, но ее проблема в меньшей теплопроводности.

А еще в котлах навесного типа чаще всего идет два теплообменника. Первичный и вторичный.

После нагрева теплоносителя в ПЕРВИЧНОМ, о котором было сказано выше, вода поступает на “подающую” часть гидравлической группы, где и решается вопрос, куда ей двигаться дальше:

малый круг

Это когда теплоноситель идет на 2-ой или ВТОРИЧНЫЙ теплообменник, расположенный ближе к задней стенке.

большой круг

Теплоноситель направляется на обогрев дома в систему отопления. Надо отметить, что при этом работает один и тот же насос, а направление потока управляется автоматикой и трехходовым клапаном.

Если “вторичного” теплообменника нет, то знайте, что “первичный” обойдется вам в хорошую копеечку, т.к. в таком котле оба теплообменника объединены в один.

При засорении одной из трубочек вы будите платить за ремонт или замену всей детали. Поверьте, цена такого ремонта очень кусается.

Основные критерии выбора котла

Кроме характеристики по расходу топлива, имеется ряд критериев, влияющих на экономические параметры котла. Это касается срока службы, КПД устройства, материалов и прочее.

Материал

Параметр экономичности газовых котлов отопления имеет прямую зависимость от срока их службы. Самые длительные по эксплуатационному сроку и надежности считаются газовые агрегаты с теплообменником, изготовленным из чугуна. Эти котлы рассчитаны срок службы до 50 лет. Но, недостатком данного материала является его хрупкость, следовательно, необходимо быть очень осторожным при его перемещении. Только при аккуратной и бережной эксплуатации можно добиться длительности работы

Помимо требуемой осторожности, также важно избегать температурных перепадов, например, нельзя, чтобы на поверхность нагретого теплообменника попала холодная вода, поскольку это может привести к образованию трещин

Напольные агрегаты, в которых контуры выполнены из стали не являются такими капризными, как из чугуна. Но, при этом они более подвержены коррозии, следовательно, срок их службы меньше.

Наличие комплектующих

Важным параметром, влияющим на срок эксплуатации, является доступность в продаже запасных элементов, а так их качества. Рекомендуют при приобретении агрегата выяснить, насколько легко можно найти необходимые комплектующие. Поэтому, логично, что к более известным и популярным маркам проще подобрать нужные детали.

Производители

Насчет страны производителя, то считаются наиболее долговечными устройства, немецкого, итальянского и словацкого производства. Аналогичное оборудование, произведенное отечественными фирмами, зачастую, обладает меньшим сроком действия, хотя у них лучшая приспособленность к эксплуатационным условиям в России и плюс ко всему, они ниже по стоимости.

Плановые проверки

Есть пользователи газовых котлов, которые в качестве экономии не обращаются в сервисное обслуживание, или же нерегулярно проводят плановые проверки. Однако, это большая ошибка, поскольку во время эксплуатации котла могут происходить различные ситуации, например, смещение фокуса горелки. Это приведет к появлению нагара, а после могут возникнуть небольшие неисправности. Если же их в свое время не заметить и не исправить, то это может привести к увеличению расхода газа и снижению производительности котла. Это хороший пример, что на плановых проверках экономить не стоит.

КПД агрегата

Важный показатель, на котором нужно акцентировать внимание во время подбора экономичных газовых котлов для частного дома — коэффициент полезного действия. Например, для напольных газовых устройств КПД = 85-90%

Меньшие показатели присущи более дешевым агрегатам, в которых оборудована одноступенчатая или двухступенчатая горелка

Например, для напольных газовых устройств КПД = 85-90%. Меньшие показатели присущи более дешевым агрегатам, в которых оборудована одноступенчатая или двухступенчатая горелка.

Более эффективными считаются котлы, с плавно меняющейся мощностью. Тепло, образовавшееся при сжигании топлива, начинает производить нагрев теплообменника с теплоносителем. После остаточное тепло через дымоход попадает в атмосферу.

Количество тепла, которое теряется, можно вычислить с помощью замера температуры дымового газа. Экономичным считается устройство, у которого нагрев дыма происходит до 100-150°C. Если же температура более 200°C, то устройство не обладает высокими экономическими показателями.

Газовым агрегатом для жилья с самыми высокими экономическими параметрами считают конденсационный котел, у которого имеется особая технология по отбору тепла из образовавшегося конденсата. Конденсационные котлы имеют КПД более 100%.

Учитывая различные критерии, непосредственно оказывающие влияние на экономические показатели газовых агрегатов, можно выделить ряд моделей, обладающих необходимым экономическим качеством.

ТОП-5 лучших электрических котлов

Vaillant eloBLOCK VE 12 12 кВт

Электрический котел, выполненный в белом цвете. Включающий трехфазное напряжение сети, дополнительные функции в виде защиты от перегрева и замерзания.

Возможно подключение внешнего управления. Устанавливается настенно.

Характеристики:

• тип котла — ТЭН;
• контуры — одноконтурный;
• мощность — 6-12 кВт;
• КПД — 99%;
• управление — электронное;
• установка — настенная;
• количество ступеней мощности — две;
• напряжение сети — трехфазное;
• циркуляционный насос — есть;
• расширительный бак — есть, на 10 литров;
• температура теплоносителя — 25-85 градусов;
• защита от перегрева — есть;
• автодиагностика — есть;
• защита от замерзания — есть;
• индикатор включения — есть;
• цвет — белый;
• вес — 33.1 кг;
• габариты — 410*740*310 мм;
• цена — 40300 рублей.

Достоинства:

• простое управление;
• встроены расширительный бак и насос;
• множество дополнительных функций;
• равномерный обогрев помещения;

Недостатки:

высокая стоимость;

ЭВАН Next 12 12 кВт

Одноконтурный электрокотел с ТЭНами с настенной установкой. Встроено механическое управление. Равномерно отапливает помещение площадь в 120 м2.

Благодаря невысокой стоимости является доступным прибором. Имеет трехфазный тип напряжения сети.

Характеристики:

• тип прибора — электрический, ТЭН;
• количество контуров — одноконтурный;
• тепловая мощность — 6-12 кВт;
• отапливаемая площадь — 120 м2;
• КПД — 99%;
• управление — механическое;
• установка — настенная;
• напряжение сети — трехфазное;
• ступени мощности — 2;
• температура теплоносителя — 30-85 градусов;
• дополнительные функции — защита от перегрева;
• размеры — 205*600*105 мм;
• вес — 8 кг;
• цвет — белый;
• цена — 10020 рублей.

Достоинства:

• качественная сборка;
• приемлемая стоимость;
• надежная конструкция;
• простое управление;
• хорошо прогревает даже в сильные морозы;
• не шумит;
• компактный.

Недостатки:

малый функционал.

ЭВАН Next 7 7 кВт

Отопительный котел настенной установки с ТЭНами. Одноконтурного типа с механическим управлением.Отапливает небольшую площадь в 70 кв.м. Небольшие габариты позволяют устанавливать в небольшую квартиру.

Характеристики:

• формат агрегата — электричество, ТЭН;
• количество контуров — одноконтурный;
• мощность — 7 кВт;
• отапливаемая площадь — 70 кв.м;
• КПД — 99%;
• управление — механическое;
• установка — настенная;
• степени мощности — три;
• напряжение сети — однофазное/трехфазное;
• функции — защита от перегрева;
• размеры — 205*600*105;
• вес — 8 кг;
• цвет — белый;
• цена — 8560 рублей.

Достоинства:

• надежная конструкция;
• хорошее качество;
• прочные материалы;
• приятный внешний вид;
• компактность;
• доступная цена;
• нержавеющий ТЭН;
• простая эксплуатация.

Недостатки:

• малый функционал;
• иногда шумит.

ЭВАН Warmos-IV-9,45 9.45 кВт

Отопительный котел одноконтурного типа с электрическим типом отопления. Установка настенная с электронным дисплеем для управления. Отапливает достаточно большую площадь 94.5 кВт.

Параметры:

• тип прибора — электрический, ТЭН;
• количество контуров — одноконтурный;
• тепловая мощность — 9,45 кВт;
• отапливаемая площадь — 94.5 кВт;
• размещение — настенное;
• напряжение сети — трехфазное;
• управление — электронное;
• КПД — 99%;
• комплектация — дисплей;
• защита от замерзания — есть;
• подключение теплого пола — есть;
• термометр — есть;
• защита от перегрева — есть;
• автодиагностика — есть;
• цвет — белый;
• габариты — 380*640*245 мм;
• вес — 27 кг;
• цена — 18500 рублей.

Достоинства:

• приятный дизайн;
• хватает на отопление частного дома;
• много дополнительных функций;
• качественные материалы;
• доступная цена;
• позволяет использовать как теплоноситель для нагрева воды;
• стабильная работа;
• не шумит.

Недостатки:

уходит много электричества и воды для отопления.

Скат RAY 12 KE /14 12 кВт

Электрический отопительный котел трехфазного напряжения сети. оснащен электронным управлением, хорошей мощностью для обогрева частного дома.

Устанавливается на стену необходимого помещения или в кладовке дома. Включает множество функций, таких как внешнее управление.

Характеристики:

• тип агрегата — ТЭНовый;
• количество контуров — одноконтурный;
• тепловая мощность — 6-12 кВт;
• КПД — 99,5%;
• управление — электронное;
• размещение — настенное;
• ступени мощности — две;
• напряжение сети — трехфазное;
• циркуляционный насос — есть;
• расширительный бак — есть на 8 литров;
• температура — 25-85 градусов;
• подключение внешнего уровня — есть;
• защита от замерзания — есть;
• термометр — есть;
• вес — 24 кг;
• цвет — белый;
• цена — 36551 рублей.

Достоинства:

• удобство эксплуатации;
• компактные размеры;
• быстро нагревает батареи;
• долго держит температуру;
• качественная сборка;
• почти не шумит;
• справляется с площадью в 100 кв.м.

Недостатки:

• большой расход электроэнергии;
• высокая цена.

Виды двухконтурных газовых котлов

Видовая принадлежность газовых котлов разделяется по нескольким признакам:

1. По принципам пользования продуктами сгорания:
   • конвекционные;
   • конденсационные.
2. По той конструкции, которая предусмотрена в теплообменнике:
   • раздельная;
   • битермическая.
3. По типу камеры горения:
   • закрытая;
   • открытая.

Первый тип имеет ряд преимуществ и недостатков, а именно к недостаткам приписывается тот факт, что тепловая энергия не используется в полную силу. К преимуществам можно отнести относительную простоту при использовании и бюджетную цену.

У второго типа к преимуществам можно отнести раздельную конструкцию, так как в случае выхода из режима любой из деталей ее можно заменить – это будет весьма проблематично при монолитном блоке. К недостаткам относится следующее: когда человек принимает душевые процедуры, то воду необходимо включить немного заранее, ведь она нагревается до такой степени, что можно получить термический ожог.

По камерам горения предпочтительнее камера с закрытым типом, так как она безопаснее.

Циркуляционный насос

Здесь смотрите на марку насоса. Бренды, зарекомендовавшие себя только с положительной точки зрения:

Grundfos

Wilo

Если внутри стоят именно они, то это хороший выбор.

При этом насосы Wilo более требовательны к качеству теплоносителя, и от частых подпиток и шлама могут быстро “подохнуть”. Грюндфос более стойкий в этом плане.

С остальным непонятными марками нужно быть более настороженными.

Ошибка №23
Только не путайте ситуацию, когда производители пишут на торце насоса большими буквами свой бренд, а используют при этом тот же Grundfos или Wilo.

Это распространенная практика у того же Vaillant. В этом случае ищите на шильдике или на отдельной наклейке сбоку надписи мелким шрифтом.

Хороший продавец обязан указать истинного производителя насоса.

Отличительные черты теплообменников

Теплообменный узел отопительного устройства бывает чугунным, стальным или медным. Чугунный вариант долго сохраняет тепло, почти не подвергается воздействию коррозии из-за высокой толщины стенок и проявляет стойкость к воздействию агрессивных теплоносителей. Имеет большой вес и поэтому в основном интегрируется в напольные котлы.

Требует большой аккуратности при монтаже, так как любые удары нарушают структурную целостность материала и ведут к образованию микротрещин.

Стальная конструкция мало весит, не боится механического воздействия, спокойно переносит температурные перепады теплоносителя, легко транспортируется и монтируется. Имеет некоторую склонность к коррозии. Избежать ее помогает контролирующая система котла, которая не дает температуре теплоносителя упасть ниже критической точки.

Медные элементы стоят на порядок дороже чугунных и стальных аналогов, но компенсируют солидную стоимость большим количеством достоинств. Внутри теплообменника из меди осадок и накипь образуются в минимуме и не препятствуют нормальной циркуляции рабочей жидкости. Стенки устройства прогреваются равномерно и не вызывают локального перегрева теплоносителя.

Viessmann Vitopend

Стоя перед выбором приобретения того или иного газового оборудования, потребитель опирается на финансовую возможность, техническое оснащение агрегата, его качественные и функциональные способности, а также экономию средств и экологические характеристики. Немецким заводчикам фирмы Viessmann удалось соединить перечисленные параметры в водогрейных аппаратах Vitopend.  Характерными чертами настенных котлов этого бренда выступают:

• продукты горения содержат минимальное количество вредных компонентов, с легкостью перерабатываемых растениями;
• пониженное потребления газа при высоком КПД (у турбированных моделей);
• линейка Vitopend характеризуется двумя видами агрегатов:

1. С проточным методом получения горячей воды.
2. С накопительным баком (до 50л), что позволяет экономить на энергоносителях и оставаться с горячей водой при несанкционированном отключении газа.

• бесшумность работы;
• возможность использования природного и сжиженного газа;
• оснащение контроллером безопасности работы.

При отсутствии обеспечения центральным газоснабжением и перебоями с электроэнергией можно выбрать котел на ручном управлении. Это позволит организовать систему отопления с помощью механического термостата, не зависящего от перепадов энергоресурсов.

Достоинства:

• Компактный;
• Отлично греет воду;

Недостатки:

Не очень надежен.

Что собой представляют настенные двухконтурные газовые котлы

Современные навесные двухконтурные котлы имеют отличный дизайн, минимум коммуникаций вокруг себя и работают практически бесшумно, поэтому могут быть установлены в любом соответствующем требованиям помещении. Газовые навесные двухконтурные модели при тех же габаритах и отопительных технических характеристиках объединяют в себе функционал сразу двух приборов – самого котла и проточного (реже – накопительного) водонагревателя. Теплоноситель из контура отопления в двухконтурных моделях не смешивается с санитарной водой контура горячего водоснабжения (ГВС).

Еще одним важным моментом является количество человек, проживающих в доме, а вернее количество точек одновременного потребления горячей воды. Большинство двухконтурных моделей работает по принципу приоритета ГВС, т.е. когда открывается точка потребления, подогрев отопительного контура. Реже, обычно в более дорогих моделях, где распределение производительности реализовано с помощью трехходового клапана, подогрев отопительного контура не прекращается полностью, но производительность все равно снижается.

На практике это означает, что если пользоваться одновременно несколькими точками потребления горячей воды, производительности контура ГВС может быть недостаточно, не говоря уже о контуре отопления. Поэтому общее количество комнат с наличием точек потребления горячей воды (санузел, гостевой санузел, кухня и т.д.) не должно превышать трёх.

Устройство и принцип работы

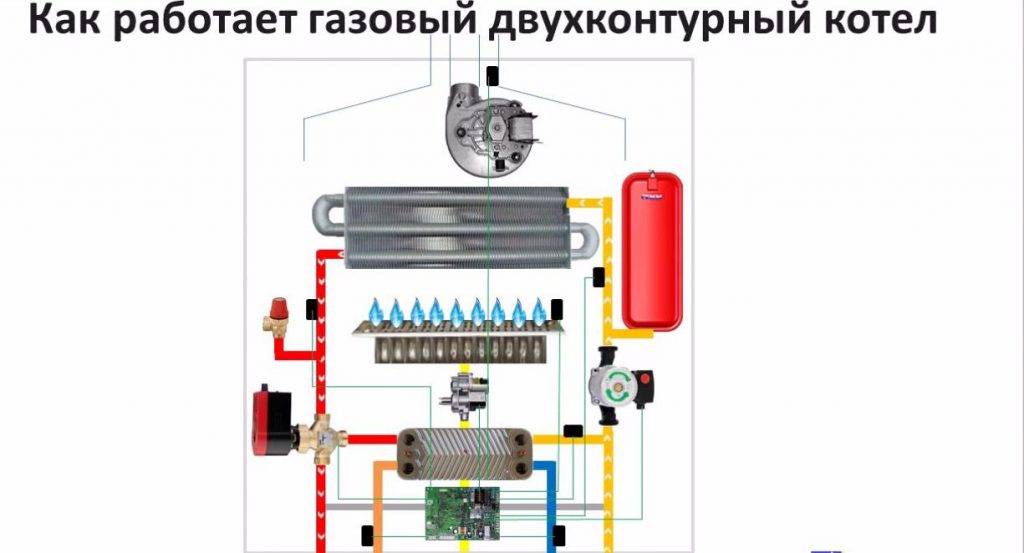

Наглядный принцип работы двухконтурных котлов с приоритетом горячего водоснабжения (ГВС). Двухконтурные настенные котлы отличаются от одноконтурных лишь наличием дополнительного теплообменника и органами распределения производительности между контурами. Техническое устройство может варьироваться от модели к модели, но стандартная конструкция проста и понятна: горелка, на которую подается газ и ее запальники → первичный теплообменник, внутри которого находится теплоноситель контура отопления и вторичный теплообменник, внутри которого циркулирует санитараня вода контура ГВС → система отвода продуктов сгорания в дымоход.

Все известные и распространенные модели уже с завода оснащаются всеми необходимыми для системы отопления элементами и узлами: расширительным баком, циркуляционным насосом, автоматическим воздухоотводчиком, предохранительным клапаном, манометром, набором датчиков и т.д. Это значит, что для стандартной схемы отопления достаточно всего лишь подвести к котлу подающие и обратную линии, а также источник воды для контура ГВС (напр. водопровод).

Для наглядного понимания принципа работы двухконтурных моделей, рассмотрим функционал каждого контура отдельно:

• отопительный – базовый контур, в котором непрерывно циркулирует теплоноситель, нагреваясь в теплообменнике и отдавая тепло через радиаторы в отапливаемых помещениях;
• водонагревательный – задействуется только при открытии точки потребления горячей воды, перенаправляет весь или определенную часть теплоносителя отопительного контура на подогрев воды.

После закрытия крана потребления, котел обратно переключается на контур отопления и подогревает его, если теплоноситель успел остыть, или же переходит в режим ожидания (фоновый обогрев), если с температурой все в порядке.

Для традиционных двухконтурных котлов всегда характерна задержка в подаче уже подогретой воды (от 5 до 15 секунд), но существуют модели без такой задержки, со встроенным бойлером, работающие по принципу накопительного нагревателя, о которых мы еще расскажем при описании критериев выбора. В любом случае также присутствует не зависящая от котла задержка в подаче горячей воды, связанная с длиной трубопровода между котлом и точкой потребления, в котором находится остывшая вода.

Устройство на примере известного двухконтурного BAXI ECO-4s 24F: компактная классическая компоновка, оптимальные материалы, все модули для удобства вынесены вниз.

Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении

Советы и рекомендации

• Двухконтурные устройства (и настенные, и напольные) рекомендуется устанавливать трехфазным методом. Таким образом удастся избежать многих проблем, которые могут возникнуть в будущем.
• Настенные агрегаты можно устанавливать в любом месте. Что касается напольных мощных устройств, то их желательно устанавливать в отдельных помещениях.
• Если вы решили установить отопительный электрокотел в очень просторном доме, то будьте готовы к существенным тратам на электроэнергию. Именно поэтому специалисты не советуют использовать подобные агрегаты для отопления построек большой площади.
• Двухконтурные агрегаты, как правило, не имеют оснащения в виде бойлера. Этим они отличаются от одноконтурных экземпляров.

О том, по какому принципу работает двухконтурый котёл, смотрите в видео ниже.

О лучших производителях

Сегодня 2-контурные котлы наряду с зарубежными активно выпускают и отечественные изготовители. По техническим параметрам российское оборудование не уступает, поскольку еще не освоенные у нас узлы покупаются за рубежом. При этом цены на импортные товары выше.

Наибольших успехов добились такие российские производители:

1. Жуковский машиностроительный завод (ЖМЗ). Выпускает более 30 моделей отопителей, объединенных в линейки «Комфорт», «Жук», «Универсал». Мощность – до 68 кВт, устанавливается немецкая автоматика.
2. “Лемакс”. Организация из Таганрога, освоила около 10 линеек.
3. “Нева”. Компания, созданная на основе ленинградского завода «Газаппарат». В ассортименте имеются высокоэкономичные конденсационные котлы BaltGaz Neva Turbo и Neva Lux (закрытая камера сгорания).

Европейские производители:

1. Buderus (Германия). Лучший 2-контурный котел этой марки – Logamax Plus GB022-24K. Характеристики: 22 кВт, 220 В, КПД = 107% (конденсационный). Производительность по горячей воде – 11,5 л/мин. (dT = 35°C). Материал теплообменника – нержавеющая сталь.
2. Vaillant (Германия). Рекомендуется модель Atmo Tec Plus VUW 240-5 на 24 кВт и производительностью по горячей воде 15,3 л/мин (dT = 35°C). КПД = 91% (медный теплообменник).
3. Bosch (Германия). Хорошие отзывы о модели Gaz 4000 ZWA 24-2 K Classic на 22 кВт и производительностью 11,4 л/мин. (dT = 25°C). КПД = 94%.
4. Protherm (Чехия). Заслуживает внимания модель “Пантера 25 KTV” на 24,6 кВт и производительностью по горячей воде 12 л/мин (dT = 30°C). КПД = 92,8%. Теплообменник выполнен из стали.

Также хорошо зарекомендовала себя продукция южнокорейских компаний Navien, Kitturami, Daewoo.

Принцип работы и особенности конструкции

Двухконтурный газовый котел выполняет две функции: отапливает жилые помещения и обеспечивает дом горячей водой. Однако эти 2 функции работают не одновременно, а поочередно. Если вы включаете горячую воду в душе или на кухне, котел переключается на режим нагрева горячей санитарной воды, в остальное же время нагревается теплоноситель в системе отопления. Такие устройства намного сложнее по своей конструкции в сравнении с одноконтурным, т.к. обладают множеством модулей, отвечающих за переключение системы с отопительного контура на контур горячего водоснабжения.

Специфика конструкции двухконтурных агрегатов:

Наличие двух теплообменников. Первичный нагревает теплоноситель в контуре отопления, вторичный обеспечивает циркуляцию нагретой воды в системе ГВС.

Встречаются также и двухконтурные агрегаты с одним теплообменником комбинированного типа, так называемым битермическим («труба в трубе»). Принцип его работы заключается в следующем:

• В основной трубе теплообменника выполняется подогрев жидкости для контура отопления. Частично тепло от первичного теплообменника передается внутренней трубе.
• При включении контура ГВС агрегат работает на подогрев жидкости во второй трубе теплообменника.

Главным недостатком такого типа теплообменника является высокая вероятность появления накипи.

Трехходовой клапан. Именно это устройство разделяет поток теплоносителя на 2 контура, тем самым переводит газовый котел с режима отопления в режим ГВС. Как только включается водопроводный кран, срабатывает трехходовой клапан, который прекращает циркуляцию теплоносителя в отопительном контуре и перенаправляет часть нагретой воды во вторичный теплообменник. Когда кран закрывается, контур ГВС переходит в режим ожидания.

Горелка в открытой или закрытой камере сгорания. Прибор обеспечивает получение достаточного объема тепловой энергии для отопления жилья и подогрева горячей санитарной воды. При первичном включении газовая горелка работает до тех пор, пока не будет установлена необходимая температура обогрева. Как правило, это достаточно длительный процесс. По достижении оптимальной температуры отопления подача газа прекращается. За дальнейший запуск горелки и частоту ее включения отвечает датчик температуры.

Автоматика газового оборудования. Автоматическое управление гарантирует безопасную и стабильную работу двухконтурного котла и его основных модулей, поддерживает температуру теплоносителя в двух контурах, а также выполняет энергосберегающую функцию.

Виды

Двухконтурные газовые котлы различают по определенным признакам.

По способу монтажа:

• Настенные. Для навесного монтажа требуются прочные несущие стены. Размеры и вес таких агрегатов ограничены по условиям допустимой нагрузки.
• Напольные. Могут быть установлены прямо на пол, что расширяет возможности котлов и позволяет оснащать их массивными узлами повышенной мощности и производительности.

По типу теплопередачи:

• Конвекционные. Нагрев теплоносителя производит газовая горелка.
• Конденсационные. Применяется двухступенчатая схема нагрева, где первой ступенью служит подогрев обратного потока в конденсационной камере, а второй — обычный процесс подготовки в первичном теплообменнике. Для правильного протекания процесса необходимо обеспечить соответствующие условия, что возможно только в южных регионах.

По типу теплообменника:

• Раздельный. Нагрев теплоносителя выполняет первичный узел, а за подготовку ГВС отвечает вторичный теплообменник (как правило, пластинчатого типа).
• Совмещенный (битермический). Представляет собой змеевик из трубы специфического сечения, где могут одновременно протекать два потока без смешивания. Позволяет увеличить производительность по ГВС, но плохо поддается очистке от известковых отложений.

По типу камеры сгорания:

• Атмосферные (открытые). Традиционный способ работы котла, где удаление дыма происходит естественным способом через стандартный дымоход, а воздух берется прямо из помещения.
• Турбированные (закрытые). Забор воздуха производится снаружи при помощи коаксиального дымохода (конструкция типа «труба в трубе»). Подачу свежего потока обеспечивает вентилятор турбонаддува. Он же вытесняет дымовые газы, обеспечивая стабильный и регулируемый режим дымоудаления.

ВАЖНО!
Турбированные модели намного эффективнее и стабильнее в работе, для использования в жилых помещениях они подходят оптимальным образом.
