Как собрать ДМВ антенну своими руками

Варианты самоделок для приема DVB-T2

Прежде всего определимся, что конкретно мы ловим.

В России после введения федерального цифрового вещания по всей территории (за исключением некоторых районов, где оказалось дешевле всем жителям дать бесплатно пользоваться спутниковым вещанием) должны приниматься два мультиплекса – набора из 20 каналов, входящих в государственный пакет. Доступ к ним бесплатен, они передаются хоть и в цифровом виде, но открыто на дециметровом диапазоне.

Следовательно, требуется собрать телеантенну, рассчитанную на прием диапазона ДМВ.

Самодельная антенна — это сложно?

Трудно!Легко!

Вариантов конструкций, подходящих для приема телевизионного сигнала стандарта DVB-T2, множество: ДМВ-диапазон и условия его приема досконально исследованы поколениями ученых-физиков и радиолюбителей.

Перед вами сравнительная таблица характеристик наиболее простых и эффективных самоделок, используемых для приема цифрового телевидения:

Тип антенны	Коэффициент усиления, дБ	Макс. дальность приема без усилителя, км	Макс. дальность приема с усилителем, км	Принимаемый диапазон, МГц
	0–3	15	15	440–800
	3–5	15	40	470–622
	5–11	20	70	Любой (по расчету)
	9	15	60	Любой (по расчету)
	5–6	10	50	Любой (по расчету)
	8–12	30	100	Любой (по расчету)

Разумеется, это далеко не полный перечень того, что можно сделать своими руками. Однако схемы таких конструкций, как антенны Ковачева, Туркина и «волновой канал», имеют существенные недостатки:

• слишком сложны, при этом эффективность не настолько выше, чтобы неподготовленному человеку имело смысл пробовать их изготовить;
• дальнобойные, но узкополосные. Например, если оба мультиплекса разнесены на 6 и более каналов (что регулярно встречается у ретрансляторов в сельской местности), придется делать и настраивать две антенны конструкции Туркина, для каждого мультиплекса свою, а затем подбирать согласующий трансформатор и выравнивать (в идеале – до миллиметра) длину кабелей.

Далее рассмотрим каждый вариант отдельно, выделим основные плюсы и минусы.

«Волновой канал» (до 50 км)

Эффективной также является волновая телеантенна, правда, только для улавливания сигнала телевидения на расстоянии до 50 км. Ее также можно соорудить своими руками.

Размеры и схема

Одноканальные антенны типа «волновой канал» являются направленными антеннами, которые эффективно усиливают слабый телевизионный сигнал (в том числе, цифровой).

Фактически, это набор множества одноканальных антенн, объединенных единой стрелой. Для подключения к единому коаксильному кабелю здесь также применяется аналогичным образом выполненный симметризирующий переходник.

Каждая антенна в данном комплексе обеспечивает прием сигнала по одному каналу. В итоге это позволяет улучшить качество приема и визуального изображения. Волновые антенны эффективны еще и в тех случаях, когда транслирующийся сигнал приходит с нескольких направлений (если, к примеру, рядом с приемником находится несколько излучателей-трансляторов). Такие антенны не нуждаются в четкой ориентации их на источник сигнала, что делает их весьма эргономичными в эксплуатации.

Элементы антенны «волновой канал» лучше изготавливать из:

• Несущую стрелу – из алюминиевых или медных (что реже) трубок, диаметром 2-4-см – на каналах с первого по пятый, из трубок, диаметром 20-30 мм – на каналах с шестого по двенадцатый.
• Вибраторы (поперечные несущей стреле части) изготавливаются также из металлических трубок, диаметром 16-22 мм – на каналах с первого по пятый; и диаметром 10-14 мм – на каналах с шестого по двенадцатый.

Крепление к мачте осуществляется по центру тяжести антенной стрелы.

Чертеж приведен ниже:

Как самостоятельно изготовить и подключить?

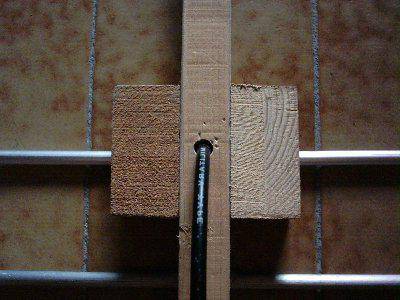

Изготовление производится путем сдавливания и последующей сварки трубок указанных диаметров между собой, а именно:

1. сначала формируется несущая стрела;
2. затем на нее навариваются поперечные антенны-вибраторы.

Подключение антенны к телевизору осуществляется с использованием коаксиального кабеля через симметрирующий переходник.

Зигзагообразная антенна Харченко

Данный вариант антенны предназначен для трансляции цифрового телевидения, которое осуществляется в дециметровом диапазоне. Основное преимущество, что цифровой сигнал либо есть, либо он отсутствует совсем, поэтому изображение получается довольно высокого качества.

Конструктивно антенны Харченко состоят из двух ромбов, которые изготавливаются из токопроводящих материалов. Для них подойдет медная или алюминиевая проволока, прут, уголок или шина. Схематическое изображение зигзагообразной антенны приведено на рисунке ниже.

Рис. 15: схема и практическая реализация антенны Харченко

В данном случае размеры нужно рассчитывать исходя из длины волны. Для приема цифрового вещания длину волны делят на 4 – это и будет габарит B1, а чтобы настроить антенну на более широкополосный диапазон сторону B2 нужно сделать на 1см меньше, чем  B1, к примеру, в соотношении 12,5 и 11,5см. Для изгибания медной проволоки можно использовать пассатижи, тиски или молоток. С обратной стороны антенны присутствует отражатель для лучшего приема ТВ сигнала, но эта доработка была актуальна для аналогового телевидения, в цифровом ТВ его устанавливать необязательно.

Помимо проволоки для изготовления устройства вам понадобится телевизионный кабель, каркас для размещения приемника, изоляционные материалы, штекер для подключения. Из инструментов возьмите абразивный круг или наждачку, паяльник.

Процесс изготовления включает в себя такие этапы:

• Подготовьте проволоку нужной длины, в данном случае используется 112мм, если будете использовать другие размеры, следует не забывать про запас на места перегиба.
• Согните антенну из проволоки, как показано на схеме, соблюдая углы в 90º и делая плавный поворот в местах изгиба.Рис. 16: согните проволоку
• Чтобы соединить концы, сделайте пазы и соедините тонкой проволокой или сделайте две петли и соедините их вместе, для лучшего контакта и предотвращения окисления полудите их оловом. Если на проводнике присутствует лак, перед лужением его следует счистить.Рис. 17: полудите концы оловом
• Ту же процедуру повторите с противоположной стороной, чтобы получился второй контакт. Расстояние между ними должно получиться порядка 2см.
• Коаксиальный кабель зачистите с двух сторон – одна для подключения к антенне, вторая для ввода в приемник сигнала. Для антенны нужно удалить внешнюю изоляцию на 3 – 5см и собрать многопроволочную оплетку в отдельный вывод. Для телевизора зачистите около 1 – 2см и припаяйте к штекеру.
• Установите антенну на основание и припаяйте к ней кабель.Рис. 18: подключите кабель к выводам
• Для защиты от атмосферных воздействий и придания дополнительной жесткости место пайки обрабатывают термоклеем.Рис. 19: место пайки обработайте термоклеем

Антенна готова для подключения к телевизору, если соблюдены все требования, оговоренные проектировщиком, вы получите отличный вариант устройства, по параметрам не уступающий заводским моделям.

Эра трансляции аналоговых сигналов в телевидении закончилась. Современные научные разработки полностью заменяют старые технологии.

Люди, приобретая новое оборудование, вынуждены мастерить антенны для цифрового телевидения своими руками различными способами или покупать готовые промышленные образцы.

Хочу обратить внимание, что антенны для цифрового ТВ DVB T2 совсем не сложно сделать самостоятельно. Я специально проверил четыре схемы, учитывающие разные условия проживания людей

Предлагаю вам их для ознакомления. Смотрите мои фото и доступные чертежи сборки.

Функциональные возможности

Стандартная современная дециметровая антенна представлена в виде специфического набора высококачественных элементов: активной и пассивной установки, а также нескольких директоров, установленных на одну стрелу. Активный элемент (вибратор) всегда отличается своей длиной, находится эта деталь в электромагнитном поле определённого радиосигнала, благодаря чему активно резонирует на частоте принимаемого сигнала. В этом устройстве содержится специфическая электродвижущая сила (ЭДС).

Что касается пассивных элементов, на них воздействует электромагнитное поле, которое приводит к образованию (ЭДС). Благодаря этому они самостоятельно излучают вторичные электромагнитные поля. Именно они наводят на активный элемент дополнительную электродвижущую силу. Все размеры пассивных деталей и их расстояние до вибратора должны быть подобраны таким образом, чтобы наводимая ими ЭДС была в одной фазе с первичным электромагнитным фоном.

Чтобы рефлектор правильно функционировал, его длина должна быть больше вибратора на 15%. Такая антенна будет отличаться односторонней направленной диаграммой в горизонтальных и вертикальных плоскостях. Благодаря этому мастеру удастся снизить уровень приёма отражённых сигналов и полей, которые всегда проходят с толстой стороны антенны. Если устройство используется для работы на дальних расстояниях или в сложных условиях, где присутствует множество специфических помех, тогда нужно задействовать трехэлементную антенну. В состав такого изделия должен входить рефлектор, активный вибратор и минимум два директора.

Усилитель

Для улучшения приёма телевизионного эфира часто применяют антенну с активным усилителем сигнала. Обычно такой усилитель не нуждается в настройке и выполняется на малошумящих транзисторах с усилением около 20 дБ.

Для того чтоб изготовить усилитель ТВ сигнала своими руками, понадобится печатная плата и следующий перечень радиоэлементов:

1. Резисторы: R1, R5—220 Ом; R2, R6—8,2 кОм; R3—3,3 кОм; R4, R8—22 Ом; R7— 1,5 кОм.
2. Конденсаторы: C1—0,01 мкФ; C2, C4, C6—220 пФ; C3, C5—100 нФ.
3. Транзисторы: VT1, VT2 S790T.

Схема антенного усилителя для телевизора своими руками будет выглядеть так:

https://masterkit.ru/images/magazines/3_SH3 04 .gif

Усилитель выполнен на транзисторах S790T по схеме с общим эмиттером и имеет две корректирующие цепочки R1, C3 и R5, C5. Устройство собирается на двух усилительных каскадах. Центральная жила входного кабеля подпаивается на вход конденсатора C2, а оплётка экрана на общую землю. Усиленный сигнал снимается с выхода конденсатора C6.

Усилитель для антенны распаивают на отдельной независимой плате, радиоэлементы на ней устанавливаются навесным способом. Крепят плату посередине антенны, такое расположение позволяет эффективно принимать сигнал.

Простейшая для дачи — из пивных банок и медной проволоки

Самая простая самодельная TV-антенна для телевизора в домашних условиях делается так. Потребуются 2 банки из алюминия или жести и кусок деревянной планки либо пластиковой трубы. Можно использовать пивные алюминиевые банки – главное, чтобы их стенки были гладкими (не ребристыми).

1. Банки нужно промыть и высушить.
2. Коаксиальный провод разделывают: жилы оплетки скручивают отдельно, а центральную жилу оставляют отдельно.
3. Получаем два проводника – крепим их к банкам: берем два маленьких самореза с плоскими шляпками, скручиваем на концах проводников петлю, в нее продеваем саморез с установленной на нем шайбой и прикручиваем к банке.
4. Металл банки нужно заблаговременно очистить, сняв налет наждачной бумагой.
5. Банки закрепляем на планке. Расстояние между ними подбираем индивидуально — ориентируемся по качеству приема.

Такая антенна, естественно не будет мощной. В нормальном качестве будет один-два канала (это в лучшем случае). Многое будет зависеть от положения ретранслятора, «чистоты» радиоволнового коридора, того, насколько правильно ориентирована антенна и т.д.

Вот чертеж такой телеантенны:

Из видео узнаете о том, как сделать антенну из пивных банок:

Что понадобится для сборки цифровой антенны

Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах. Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.

Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и он не очень желателен для использования.

Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.

Конструкция и расчет

Чтобы изготовить антенну своими руками можно использовать любые подручные материалы, тем более что конструктивных решений для ее реализации существует превеликое множество. Однако следует оговориться, что цифровое телевидение не только передает изображение в высоком качестве, но и требует высокой точности настройки на него. Если антенна будет выполнена с погрешностями или сигнал для нее окажется слишком слабым, вы увидите лишь пустой экран. При этом совершенно невозможно определить — то ли погрешности в геометрических параметрах слишком велики, то ли трансляция не достает до приемника.

Поэтому конкретную антенну необходимо рассчитать для той вышки, с которой вы планируете принимать цифровой сигнал.

На практике для этого необходимо:

• найти в интернете ближайшие мультиплексоры в регионе или городе;
• определить его ориентацию по отношению к жилью — ваша антенна для цифрового ТВ должна будет направляться в сторону мультиплексора;
• узнать частоту вещания от источника, как правило, для DVB-T2 она находиться в пределах от 314 до 898 МГц.

Чтобы посчитать длину волны, которую нужно принять от цифрового ТВ, вам необходимо воспользоваться формулой:

λ = 300 / f

где λ — длина волны,  f — частота трансляции.

Теперь на примере рассмотрим вариант, когда у вас поблизости имеются две вышки с частотой трансляции 500 и 750МГц.

Длина волны для каждой из них вычисляется по-отдельности:

• λ = 300/500 = 0,6 м;
• λ = 300/750 = 0,4 м.

Исходя из этого, выберем модель антенны Харченко или биквадрат и кольцевую из коаксиального кабеля, как наиболее простые. Если в первом случае для цифрового ТВ с длиной волны 60 см сделать антенну Харченко, то одна его сторона будет равна четверти от λ, то есть в нашем случае 60/4 = 15 см. Для второго источника изготовим кольцевую антенну, активный приемник которой будет составлять 40 см.

Инструменты и материалы

Чтобы сделать антенну Харченко вам понадобится:

• Медная или алюминиевая проволока, можно использовать полую трубку, главное, чтобы она держала форму и не деформировалась под собственным весом.
• Телевизионный кабель для передачи видеосигнала.
• Линейка для измерений, карандаш или маркер для нанесения отметок.
• Пассатижи или тиски с молотком для придания проволоке нужной формы.
• Отражатель из фольги или металлической сетки.
• Паяльник с припоем и канифолью.

Для кольцевой антенны вам понадобится:

• Кусок коаксиального кабеля.
• Канцелярский нож, потребуется достаточно острый, чтобы вы могли точно работать по кабелю.
• Картонное или фанерное основание для фиксации антенны, изолента или другой клейкий материал.

После приготовления одного из вышеперечисленных комплектов для цифрового ТВ, можно приступать к изготовлению антенны.

Как самому сделать комнатное или внешнее устройство с усилителем на 30 каналов?

В целом, как уже становится очевидно, создание антенны вручную – дело не такое хитрое, как может показаться на первый взгляд. Даже если планируется сделать антенну с усилителем, то это также не сильно усложняет конструкцию, потому что данный блок представляет собой компактный модуль, который нужно просто правильно подсоединить (припаять). Однако попробуем осветить весь процесс создания собственной антенны для телевизора для приема цифрового сигнала в формате DVB-T2 по порядку.

Правила и принцип расчета

Многие подходят к процессу по науке: высчитывают длину волны и, исходя из этой информации, определяют размерности антенны. На самом деле, это во многом излишнее усложнение.

1. Если вы планируете соорудить комнатную «восьмерку», то следует длину волны сигнала поделить на 4. Вы получите длину каждого ребра ромба вашей предполагаемой антенны. Можно поискать исходные значения в справочнике, а можно взять готовое число – 14 см. (длина ребра антенны).
2. Далее, чтобы эти два ромба должным образом перекрывали друг друга, внутренние их ребра должны быть короче внешних. «При разбеге» в 14 см. это означает, что внутренние ребра должны быть короче на 1 см. (их длина должна быть равна 13 см.). Антенна должна быть как можно более широкополосной (чтобы принимать как можно больше излучаемых сигналов) – растяните ее вширь.
3. Несмотря на то, что антенна выглядит, как 2 соприкасающихся ромба, контактировать друг с другом эти два элемента, разумеется, не должны. В месте наибольшего сближения (на 1-2 см.) они обязательно должны изгибаться и расходиться. Кроме того, концы проволоки или полосы, из которой формируется антенна, оставляются подлиннее и спаивают между собой. В дальнейшем к ним будет припаян конец коаксиального кабеля.

Расположение и подсоединение

Такая антенна может располагаться как на открытом воздухе, так и внутри дома, будучи прикрепленной к какому-нибудь стационарному предмету на окне или даже к «не очень стационарному» (например, к занавеске)

В последнем случае только крайне важно будет правильно сориентировать антенну по направлению к излучателю сигнала. С подключением тоже невозможно ошибиться – гнездо для коаксиального кабеля у телевизора только одно. Как уже упоминалось выше, для приема цифрового телевидения могут подойти простые дцм-антенны или же мультиволновки

В этом случае разъемы их штекеров нужно просто подключить в штатные гнезда в телевизоре

Как уже упоминалось выше, для приема цифрового телевидения могут подойти простые дцм-антенны или же мультиволновки. В этом случае разъемы их штекеров нужно просто подключить в штатные гнезда в телевизоре.

Зигзаг

Зигзагообразная антенна ДМВ имеет максимально простую конструкцию. Сама деталь широкополосная. Устройство ее позволяет допускать различные отклонения от исходных расчетных параметров. При этом электрические параметры ее почти не нарушатся.

Входное сопротивление ее в определенном диапазоне зависит о того, каких размеров будут проводники, которые лягут в основу полотна. Здесь наблюдается зависимость. Чем больше ширина или толщина проводников, тем лучше будет согласована антенна с фидером. Вообще, для изготовления полотна можно использовать любые проводники. Для этого подойдут и пластины, и трубки, и уголки, и многое другое.

Для того чтобы увеличить направленность такой антенны, допустимо применять плоский экран, который будет играть роль рефлектора. Последний будет отражать в сторону антенны высокочастотную энергию. Такие экраны часто имеют серьезные размеры, а фаза зависит в основном от расстояния.

С практической стороны рефлектор лишь в редких случаях выполняется из цельного листа металла. Чаще он сделан в виде проводников, которые соединены в одной плоскости. Из конструктивных соображений не стоит изготавливать слишком плотный экран. Проводники, из которых будет выполнен сам экран, присоединяются методом сварки или пайки к раме из металла.

Изготавливается данная конструкция очень просто. Она хорошо работает в диапазоне ДМВ. В СССР это была настоящая народная незаменимая модель. Она обладает небольшими размерами, поэтому может применяться как комнатная антенна ДМВ.

Материалом послужат медные трубки либо алюминиевый лист. Боковые части могут быть из цельного металла. Часто их затягивают сеткой или закрывают жестянкой. Если используется один из указанных способов, в таком случае конструкция должна пропаяться по контуру.

Кабель нельзя резко гнуть. Как проводить этот элемент, можно посмотреть на представленных картинках.

Его нужно вести таким образом, чтобы он доходил до бокового угла, но при этом не выходил за пределы антенны или бокового квадрата.

Телеантенна “двойной (тройной) квадрат”

В отдалённых регионах и зонах плохого приёма крайне непросто настроить «цифру». Впрочем, ситуацию можно легко решить, соорудив своими руками активную антенну . Она позволит заметно улучшить приём сигнала. Поэтому пользователь сможет без особых трудностей настроить все бесплатные каналы. Рассматриваемой конструкции свойственен только один серьёзный изъян – необходимо направить антенну точно на телевышку, в противном случае качество сигнала будет неудовлетворительным. Следовательно, если пользователь понятия не имеет, где именно расположен ретранслятор, то он столкнётся с трудностями в процессе настройки «цифры».

Нельзя игнорировать очевидные преимущества конструкции. Разумеется, что сильная сторона – высокое качество приёма. Пользователи смогут поймать около 20 каналов, даже если находятся вдали от вышки. Главное – правильно определить размеры всех элементов конструкции и габариты согласующего устройства.

Материалы

Чтобы самостоятельно создать телеантенну для цифрового ТВ, необходимо запастись определёнными расходниками. Преимущественно конструкция делается из проволоки или металлических трубок. Влияет не только тип материала, но и его толщина. Например, трубки из меди, латуни и алюминия можно использовать для настройки каналов метрового диапазона с 1 по 12. Однако первые пять каналов требуют толщины в размере 10-20 мм, а 6-12 – от 8 до 15 мм.

Чтобы настроить каналы дециметрового диапазона, используйте проволоку с диаметром 3-5 мм. В целом конструкция антенны несложная и не состоит из большого количества элементов. Например, двойной квадрат представлен в виде двух рамок, соединённых верхней и нижней стрелой. Наименьшая рамка – это вибратор, соответственно, большая выполняет функции рефлектора. Тройной квадрат обладает немалым коэффициентом усиления сигнала, об этом уже частично говорили ранее. Третью рамку называют директором.

Расчёт размера

Специфика расчёта антенны во многом зависит от диапазона. Разумеется, что нужно ориентироваться на дециметровый. Изготовьте антенну для цифрового телевидения так, чтобы её размеры отличались большим промежутком между окончаниями вибратора. Постарайтесь оставить как можно больше запаса, например, 50 мм.

Установка антенны

Пошаговая инструкция по изготовлению и подключению антенного устройства:

1. Сделайте из доступного металлического материала верхнюю стрелу, а потом соедините ею все рамки из середины.
2. Нижнюю стрелу следует сделать из расходников с изоляционными свойствами, например, из дерева или текстолита.
3. Все элементы необходимо расположить таким образом, чтобы центральные элементы были на одной прямой.
4. Направляющая должна быть настроена в сторону телевизионной вышки.
5. Используйте вибратор с открытым контуром. Края этого квадрата следует закрепить на текстолитовой пластине.
6. Если рамки сделаны из металла, то их края необходимо расплюснуть. Сделайте в них отверстия, чтобы зафиксировать нижнюю стрелу.
7. Оптимальный материал для изготовления мачты – древесина.

“Пивная” антенна

Любите выпить пива? Не выбрасывайте банки. Из них можно сделать хорошую антенну. Для этого нужно закрепить на любом диэлектрическом материале две пивные банки.

Для начала нужно выбрать подходящий кабель, а затем довести его до ума. Для этого кабель необходимо зачистить. Вы увидите экранирующую фольгу. Под ней будет защитный слой. А вот под ним и можно наблюдать непосредственно кабель.

Для нашей антенны нужно зачистить верхний слой этого провода примерно на 10 см. Фольгу нужно аккуратно закрутить, чтобы в итоге получилось ответвление. Защитный слой для центральной жилы нужно зачистить на 1 см.

С другой стороны на кабель нужно припаять штекер для телевизора. Если вы являлись абонентом кабельных сетей, то данную деталь и кабель не придется даже отдельно приобретать.

Теперь что касается банок. Желательно использовать пивные емкости объемом в 1 л. Однако хорошее немецкое пиво в таких банках дорогое, а отечественное не продают.

Банки нужно откупоривать очень аккуратно. Затем надо освободить тару от содержимого, а после хорошо просушить. Далее следует при помощи самореза соединить наш экран на кабеле и банку. Ко второй нужно прикрутить центральную жилу.

Для более высокого качества изображения лучше соединять емкости и кабель при помощи пальника.

Закрепить банки необходимо на каком-либо диэлектрическом материале. Нужно учесть, что располагаться они должны на одной прямой линии. Расстояние между ними зависит от емкости. Все это подбирается лишь опытным путем.

Инструкция по изготовлению телевизионной ДМВ антенны

Первое, что необходимо это подобрать отрезок медного провода диаметром 2-3 мм длиной 70 см. Для этих целей хорошо подойдет медный одножильный провод для прокладки электропроводки. Если проводников в кабеле несколько, то нужно аккуратно отрезать вдоль канавки один проводник, стараясь не повредить изоляцию. Она для работы антенны не нужна, изоляция оставляется только для эстетического вида.

Подойдет и алюминиевый провод, но тогда к контактам платы согласующего трансформатора его придется присоединять с помощью резьбового соединения

Обратите внимание, гайка не должна касаться экранирующей фольги трансформатора, если касается, то нужно проложить изолирующую шайбу или подрезать фольгу

Если используется провод без изоляции, то можно для красоты надеть на него хлорвиниловую трубку.

Далее провод нужно согнуть в кольцо диаметром приблизительно 220 мм. Тут высокая точность не нужна. Для этого хорошо подойдет оправка в виде ведерка от краски или любая другая круглая емкость подходящего размера.

Когда кольцо для антенны готово можно приступать к изготовлению печатной платы согласующего трансформатора.

Печатная плата делается из стеклотекстолита или гетинакса фольгированного с двух сторон, толщиной 1,5 мм размером 25×30 мм. На фотографии представлен внешний вид печатной платы трансформатора с двух сторон.

На этой фотографии негатив печатной платы антенны. Ширина токоведущих дорожек равна 1 мм, расстояние между дорожками составляет 1,5 мм. Размер платы антенны 25×30 мм.

Если нет возможности сделать для изготовления антенны печатную плату химическим способом, то можно ее сделать механическим. Для этого нужно удалить ненужные участки фольги, оставив только контактные площадки, а токоведущие дорожки выложить из медного провода диаметром 0,3-0,5 мм, приклеив его плате, например клеем «Момент».

Для придания эстетического вида, и увеличения механической прочности антенны трансформатор помещается в пластмассовую коробку, в которой предварительно просверливаются отверстия для кольца и антенного кабеля.

Когда все детали подготовлены, можно приступать к сборке антенны. Заводятся, предварительно залуженные припоем, концы кольца в коробку и загибаются под прямым углом на расстоянии 3 мм. Далее концы вставляются в печатную плату трансформатора антенны и запаиваются припоем с помощью паяльника.

Плата антенны укладывается на дно коробки и закрепляется с помощью винта и гайки М3.

Продевается в отверстие коробки телевизионный кабель с волновым сопротивлением 75 Ом длиной 1,5-1,8 м. О выборе типа кабеля и его разделке, об установке F-разъема вы можете узнать из статьи «Подключение телевизора к антенному кабелю».

На один его конец предварительно нужно установить телевизионный F-разъем, а второй разделать и его концы распаять на печатную плату. Центральная жила кабеля припаивается непосредственно к правому концу кольца, а экранирующая оплетка припаивается непосредственно к фольге платы антенны.

Для надежной работы антенны припаивать или крепить кабель нужно в следующем порядке. Сначала припаивается экранирующая оплетка, затем за кабель нужно хорошо потянуть, чтобы выбрать слабину, и только после этого припаять центральную жилу. В таком случае, при перемещении антенны с целью поиска места в помещении с максимальным уровнем сигнала и натягивания кабеля не будет обрываться центральная жила.

Если экран у кабеля сделан из алюминиевой фольги, то его можно прижать к фольге платы с помощью металлического хомута, одетого на винт и закрепленного гайкой. Технология крепления экрана хомутом рассмотрена в статье «Как сделать телевизионный краб своими руками».

Осталось закрыть коробку крышкой, вставить разъем в телевизор и настроить каналы на нужные программы. Для того, чтобы качество изображения было с минимальными шумами, нужно перемещать антенну по помещению с целью поиска места с максимальной величиной телевизионного сигнала.

Как сделать своими руками комнатную телевизионную антенну. Разные способы изготовить антенну

Сделать комнатную антенну для телевизора своими руками можно разными способами из разных материалов. Для начала убедитесь в том, что ваш дом находится в зоне уверенного приёма . Это можно проверить на официальном сайте цифрового эфирного телевидения. Если вы находитесь далеко от вышки вещания, то у вас не получится поймать сигнал никакой антенной — ни покупной, ни самодельной. Приобретите пассивную или активную внешнюю антенну. Хотя некоторые из приведённых ниже инструкций, как сделать антенну своими руками, подходят и для внешнего использования.

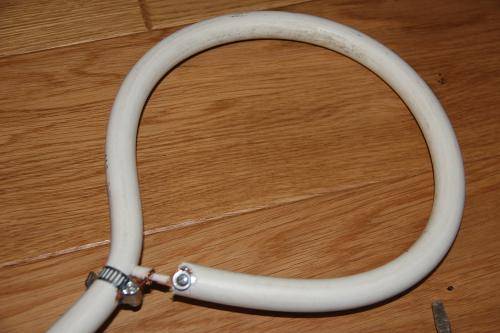

Рассмотрим один из самых простых способов — изготовление из коаксиального кабеля:

1. Приготовьте кусок кабеля 53 см.
2. Зачистите с обеих сторон, оголив жилу и скрутив оплётку.
3. Загнуть кабель в кольцо (или ромб) и приклеить его на фанеру или лист пластика. Расстояние между концами кабеля должно быть порядка 2 см.
4. Внутреннюю жилу кольца с двух сторон соедините с обмоткой. На концах петли скрутите обмотку между собой. А жилы петли присоедините к скрутке кольца.
5. Зачистите конец антенного кабеля (того, что пойдёт к телевизору).
6. Соедините жилу антенного кабеля с жилой петли, а обмотку с обмоткой петли.

Своими руками также легко сделать антенну для телевизора из пивных банок. Причём её можно использовать как комнатную, а можно выставить на улицу:

1. Возьмите две обычные пивные банки.
2. Прикрепите их на деревянную рейку при помощи, например, скотча. Расположите их вдоль рейки крышками друг к другу, на расстоянии порядка 6–7,5 см.
3. Проделайте отверстия отвёрткой в горловине (в стенке горловины, а не на крышке).
4. Разместите в отверстия саморезы.
5. Зачистите конец антенного кабеля.
6. Прикрепите проволоку кабеля к банке саморезами. Для надёжности можете припаять.
7. Другой конец антенного кабеля подключите к разъёму ТВ или цифровой приставки.
8. Можно сделать более продвинутый вариант из 3–4 рядов банок.
9. Для этого понадобится вертикальная рейка, к которой будут перпендикулярно крепиться горизонтальные.
10. По такому же принципу сделайте 3–4 ряда расположенных друг напротив друга банок.
11. Соедините их между собой медным проводом и выведите вниз. Можно подсоединить усилитель, а к нему антенный кабель. Таким образом, у вас получится очень эффективная антенна, которую можно использовать и на улице.

Такая конструкция прекрасно работает, хотя выглядит не очень эстетично.

Зигзагообразную антенну сложнее сделать своими руками, но она хорошо себя зарекомендовала как универсальная и надёжная:

1. Возьмите 2 куска медной проволоки диаметром 2–3 мм по 56 см.
2. Загните проволоку плоскогубцами, чтобы из каждого куска получился квадрат.
3. Зачистите антенный кабель и припаяйте жилу к углу одного квадрата, а оплётку к углу другого.
4. Закрепите конструкцию на диэлектрическую основу.
5. На другом конце кабеля установите штекер и воткните в телевизор или приставку.

Своими руками можно легко смастерить антенну из картонной коробки:

1. Возьмите обычную картонную коробку, например, из-под обуви.
2. Наклейте на дно слой фольги.
3. Скрутите круги из двух кусков кабеля по 50 см, приклейте их на коробку, не замыкая концов. Должен получиться вид восьмёрки.
4. Зачистите кабель, который будет подсоединяться к телевизору. Жилу закрепите между соседними концами разных кругов. А обмотку соедините с обмоткой других двух концов.
5. Теперь осталось подключить другой конец к телевизору.

У конструкции из пивных банок есть более эстетичный вариант, так называемая бабочка. На дощечке закрепляются 4 ряда саморезов, а вместо поперечных реек используются согнутые пополам куски медного провода. Таким образом, получаются ряды из торчащих в разные стороны медных «вилок». Ряды также соединяются между собой проводом, выводятся на кабель, далее нужно просто подключить его к ТВ.

Типы принимающих антенн

Набор каналов предоставляется пользователям через вещание на конкретных диапазонах частот. Бывает аналоговое телевидение и цифровое. Каждое вещание происходит на разных диапазонах, антенна должна быть соответствующей.

• Для эфирного аналогового ТВ требуется метровая антенна (МВ). Сигнал передается и принимается в диапазоне 1-300 МГц.
• Цифровое вещание выполняется на более коротких волнах, которым соответствует диапазон 0,3-3 ГГц. Необходима дециметровая антенна (ДМВ), которая уловит более короткие волны, чем при передаче аналогового сигнала.
• Если нужно принимать сразу метровые и дециметровые волны, то нужны широкополосные устройства. Конструкция содержит разные по величине вибраторы, чтобы работать в разных частотах.

По расположению бывают наружные, внутренние. Первые устанавливаются вне помещения, на крышах домов, других местах. Могут использовать в многоквартирном доме для всех жильцов сразу или для одного в случае индивидуального подключения. Внутренние устанавливаются дома. Могут даже не иметь кабеля, а крепиться прямо к телевизору.

К цифровой приставке

Мини DVB-T2 антенна своими руками

Если вы живете в городе, то вам совсем не обязательно иметь большую и громоздкую ТВ-антенну, тем более закидывать ее на крышу и тянуть кабель. Каналы цифрового телевидения стандарта DVB-T2 можно отлично принимать и на комнатную, благо мощности передающих вышек вполне достаточно для уверенного приема. Я покажу как сделать миниатюрную домашнюю антенну по типу «Биквадрат» за 15 минут. Ее ещё называю антенной Харченко. Данный мастер-класс избавит вас от покупки дорогостоящих китайских аналогов.
Обычно расчет таких конструкций ведется по 1/4 длине волны. Такая антенна будет хорошо принимать все каналы даже за городом на значительном расстоянии, но дома (в городе) ее размеры могут показаться немного большими. Да и собственно такая чувствительность будет не к чему. Можно уменьшить все размеры вдвое и взять за расчет 1/8 длины волны. Токая антенна будет совсем крохотная, но с достаточной чувствительностью.

Что нужно

• Одножильный провод 2,5 кв.мм — одного метра вполне хватит с запасом.
• Пара крышек от пластиковых бутылок.
• Антенное гнездо и кабель под него и телевизор.

Схема домашней антенны для цифрового телевиденияСама схема антенны. Это, пожалуй, самый простой и распространенный вариант, а мы сделаем ее ещё меньше.

Берем провод и не снимая изоляции сгибаем плоскогубцами два одинаковых квадрата со сторонами 67 мм.

Спаиваем соединившиеся концы и счищаем немного изоляции с середины и лудим.

Затем, на небольших проводах подпаиваем гнездо. В крышке канцелярским ножом сделаем надрезы под плечи вибраторов.

Заливаем все горячим клеем.

Во второй крышке сверлим отверстие под гнездо и также горячим клеем вклеиваем его. Соединяем крышки и спаиваем их паяльником, чтобы было одно целое. Антенна готова.

Все умещается на ладони, поэтому, с вопросом «Где ее разместить?» проблем быть не должно.
