Канальный кондиционер с приточной вентиляцией: тонкости выбора и монтажа

По каким критериям осуществляется выбор модели

Потенциальному покупателю при выборе системы канального типа рекомендуется внимательно отнестись к ряду характеристик данной климатической техники.

1. Важным параметром при выборе оборудования является значение холодильной мощности, а при наличии опции обогрева — и тепловой отдачи. Этот параметр указывается в кВт для стандартных условий: +27°C или +19°C в помещении по показаниям сухого или мокрого термометра соответственно, а температура воздуха вне помещения при этом принята в 35°C. Для выбора модели с нужной мощностью можно воспользоваться таблицей соответствия.
2. Другой основной критерий — статическое давление сети (иными словами — напор воздуха). От этого параметра зависит количество разветвлений воздуховодов и их тип.
3. Следующий фактор — уровень шума. Он указывается в соответствии с принятыми стандартами измерений в дБ. Для комфортного самочувствия при прочих равноценных параметрах предпочтение следует отдать менее шумной модели. Для ориентира – уровень шума при спокойном разговоре составляет 60 дБ.
4. Наличие дренажного насоса – также важный критерий, так как он облегчает монтаж системы кондиционирования и исключает скопление в ней конденсата. Однако он не во всех моделях входит в комплектацию.
5. Потребляемая мощность — параметр, важный для правильной организации электропитания системы.
6. Габариты внутреннего блока должны удовлетворять условиям размещения.

Что такое канальный кондиционер?

Имейте в виду! Канальный кондиционер – это полупромышленное устройство, разработанное для перемещения воздуха по воздухоносным каналам.

Конструкция состоит из наружного и внутреннего блоков и выполняет такие задачи, как охлаждение, обогрев, очищение и осушение воздуха.

Отличительной особенностью оборудования является расположение внутреннего блока над подвесным потолком.

Благодаря оптимальному набору рабочих программ использоваться универсальный девайс может для равномерного охлаждения большого помещения со сложной конфигурацией или одновременного обслуживания нескольких комнат.

Важно помнить, что прибор требует сложного монтажа, поэтому устанавливаться он может только при капитальном ремонте или строительстве

Монтаж системы кондиционирования

Самый простой способ смонтировать воздуховоды и блоки — доверить установку оборудования профильной организации, гарантирующей качество работ в договоре.

Но даже при этом, нужно будет проконтролировать ряд моментов:

• в проекте должны быть предусмотрены легкосъемные панели для быстрого доступа к фильтрам и блокам системы подготовки воздуха;
• крепление канального кондиционера, блока приточной вентиляции, воздуховодов не должно приводить к вибрации подвесного потолка. Несущие элементы нужно выполнить отдельно, не используя профиль подвесной конструкции. Тогда система будет работать бесшумно;
• к клапанам с электроприводом должен быть предусмотрен доступ после отделочных работ.

Во время монтажа дренажной системы канального кондиционера следует проверить элементы и сравнить с тем, как указано в инструкции от производителя. Иначе после выключения системы вода может попасть внутрь помещения – актуально для высоконапорных систем.

Область применения

Наиболее часто сплит-системы подобного типа применяют в помещениях с большим объемом, или там, где нежелательно, чтобы внутренний блок был на виду.

В основном канальные кондиционеры превышают по мощности традиционные климатизеры, и потому применяются в производственных помещениях, административных зданий, конференц-залов, офисов и крупных магазинов.

Сплит – системы способны не только обновлять атмосферу, но ионизировать и увлажнять воздушную среду, а используя функцию добавления свежего воздуха, можно обеспечить мгновенную свежесть и чистоту воздуха в помещении.

Борьба с шумом

• высокий шум вентиляторов при использовании стандартных регуляторов, особенно в диапазоне от 0 до 50%
• низкий ресурс — примерно 2 года непрерывной работы и они начинают гудеть
• низкое давление — с трудом продавливает фильтр

В новой квартире решил сделать приточку на промышленных компонентах.

В первую очередь, у меня были высокие требования к шуму. А из источников в приточке несколько:

• шум двигателя вентилятора, особенно при регулировании. Если регулятор симисторный, то от шума ни куда не деться. Либо переходить на трансформаторный регулятор, либо использовать вентиляторы с EC двигателями, которые управляются сигналом 0-10 В.
• шум в каналах. Здесь все просто, нужно снизить скорость воздушного потока до 1,5-2 м/с и повысить жесткость каналов. Отказаться от прямоугольных пластиковых и гибких и перейти на витые оцинкованные.
• шум в распределительных устройствах. Нужно во первых создать перед решеткой зону статического давления и, во вторых, понизить скорость в самой решетке.

Борьба с шумом

В предыдущей квартире я уже пробовал собирать приточную вентиляцию на компонентах Soler&Palau. Было выявлено несколько недостатков:

• высокий шум вентиляторов при использовании стандартных регуляторов, особенно в диапазоне от 0 до 50%
• низкий ресурс — примерно 2 года непрерывной работы и они начинают гудеть
• низкое давление — с трудом продавливает фильтр

В новой квартире решил сделать приточку на промышленных компонентах.

В первую очередь, у меня были высокие требования к шуму. А из источников в приточке несколько:

• шум двигателя вентилятора, особенно при регулировании. Если регулятор симисторный, то от шума ни куда не деться. Либо переходить на трансформаторный регулятор, либо использовать вентиляторы с EC двигателями, которые управляются сигналом 0-10 В.
• шум в каналах. Здесь все просто, нужно снизить скорость воздушного потока до 1,5-2 м/с и повысить жесткость каналов. Отказаться от прямоугольных пластиковых и гибких и перейти на витые оцинкованные.
• шум в распределительных устройствах. Нужно во первых создать перед решеткой зону статического давления и, во вторых, понизить скорость в самой решетке.

В качестве производителя компонент я выбрал продукцию Systemair. Отличное качество и очень дорого. Но в 2012 году было вполне еще доступно.

Общая информация

Канальный кондиционер — разновидность системы кондиционирования, предназначенная для охлаждения, нагрева, вентилирования и осушения воздуха. На рынке представлены модели как для бытового использования, так и для интенсивной эксплуатации на промышленных предприятиях.

Ключевая особенность канального кондиционера — развитая сеть воздуховодов. Отсюда и пошло название «канальный», поскольку такая система кондиционирования состоит из множества каналов. Их выводят в разные комнаты, подключив при этом к одному наружному блоку. Благодаря такой особенности вы можете использовать канальный кондиционер в нескольких помещениях одновременно.

Бытовые канальные кондиционеры могут монтироваться в потолке, стене или полу. В наших реалиях чаще всего встречается именно потолочный монтаж, поскольку после установки всю неприглядную техническую часть кондиционера можно закрыть навесным потолком, сделав в нем отверстия для воздуховодных решеток.

В промышленных помещениях частенько отказываются от эстетического монтажа канального кондиционера. Воздуховоды крепят к потолку и ничем не закрывают, они остаются видны. Грамотные дизайнеры умудряются вписать такие технические «подробности» даже в интерьер ресторанов, особенно, в стиле лофт.

А еще канальные кондиционеры оснащаются более мощным вентилятором, чем стандартные сплит-системы. Через каналы проходит бОльшее количество воздуха, и нужен по-настоящему мощный вентилятор, чтобы направить эти потоки в помещение.

Особенности канальных кондиционеров

При выборе канального кондиционера важно понимать, с какими особенностями вы столкнетесь во время монтажа, эксплуатации и обслуживания такого устройства. Достоинства:

Достоинства:

• Возможность использования в нескольких помещениях одновременно, что выгодно выделяет канальный кондиционер на фоне стандартной сплит-системы;

• Меньшая стоимость монтажа и эксплуатации по сравнению с мультисплит-системой;

• Скрытый монтаж. На виду только аккуратные решетки воздуховодов, вся техническая «начинка» спрятана под навесным потолком;

• Большинство канальных кондиционеров оснащаются функцией подачи свежего воздуха, что очень удобно в условиях маленькой квартиры.

Недостатки:

• Монтаж возможен только в помещениях с высокими потолками, поскольку воздуховоды отнимают немало места над головой. Также учтите, что потом дополнительно монтируется навесной потолок, который тоже отнимает полезную площадь;

• Канальный кондиционер нельзя настроить на разную температуру в зависимости от помещения. Если установить +20 градусов, эта температура будет поддерживаться в каждой комнате, где установлен воздуховод. Вы не сможете установить в одном помещении +20, а в другом +23.





















Как видите, недостатков всего два. Но они могут оказаться существенными, если вы планируете монтаж в стандартной «хрущевке» или хотите иметь возможность индивидуально контролировать температуру в каждой комнате

Кстати, если последний фактор для вас особенно важен, обратите внимание на мультисплит-системы. Они стоят дороже канальных кондиционеров, но дарят неоспоримую свободу в настройке режима работы

Разводка воздуховодов

Например:

• при расходе 120 м3 желательно использовать трубу диаметром 160 мм, скорость потока при этом составит — 1,66 м/с, потеря давления — 1,8 Па на метр трубы
• при расходе 250 м3 желательно использовать трубу диаметром 200 мм, скорость потока при этом составит — 2,21 м/с, потеря давления — 2,2 Па на метр
• при расходе 250 м3 и диаметре 160 мм скорость потока составит 3,45 м/с, потеря давления резко увеличится до 6,6 Па на метр
• при расходе 300 м3 и диаметре 200 мм скорость потока составит 2,65 м/с, потеря давления — 3,1 Па на метр

Входной воздуховод я решил использовать 200 мм, разводку по комнатам сделать 160 мм. Все трубы и камеры обклеил пенофолом 5 мм

При стыковке воздуховодов нужно обращать внимание на навивку, чтобы она шла в одном направлении

Нитки каналов в комнаты у меня короткие (кроме одной), я решил заложиться на более мощный вентилятор, в надежде, что он прокачает всю сеть.

Вход выполнен со стороны балкона, обсадная труба 250 мм, внутри нее проходит приточная труба 200 мм + провода.

В комнатах смонтированы камеры статического давления.

Подборка фото:

Принцип работы

Работа канального кондиционера ничем не отличается от работы любых других из этого ряда. В замкнутом контуре находится специальный газ (хладагент), компрессор и тепловой насос. Компрессор принуждает газ двигаться по контуру. Перемещение теплого воздуха происходит за счет последовательного сжатия и расширения газа.

Сжатие воздуха происходит во внешнем радиаторе системы, в результате чего температура его резко повышается. Из-за разницы температур происходит теплообмен между наружной холодной воздушной массой и горячим воздушным пространством из радиатора, а чтобы процесс происходил интенсивнее, на внешний радиатор подается воздушный поток от вентилятора.

Давление в радиаторе повышается за счет установленного на выходе дросселя – специального прибора, который способен пропускать воздушную струю дозированно. Поэтому, воздух постепенно скапливается перед дросселем и вынужденно сжимается.

Вариант схемы установки канального кондиционера

В качестве дросселя используется капиллярная трубка и подбирается она такой длины, чтобы газ при остывании превратился в конденсат (жидкость). При этом он выделяет много тепла, и соответственно, роль теплового насоса намного возрастает.

Через дроссельную трубку газ понемногу просачивается в радиатор, который находится внутри помещения. Напор атмосферы здесь низкий, и поэтому жидкость снова преобразуется в газ. Разумеется, правильнее, внутренний радиатор назвать испарителем.

Выходит, что малый объем газа заполняет всю емкость испарителя, то есть получается его расширение. В связи с этим газ остывает и тут же нагревается от нагнетаемого вентилятором воздуха внутри помещения.

Нагреваясь, газ приходит в движение и оказывается в компрессоре, который вновь нагнетает его во внешний радиатор и затем цикл повторяется вновь.

Виды

Канальные кондиционеры делятся на несколько разновидностей по следующим признакам:

По напору вентилятора внутреннего блока

Напор — это давление, соответственно, измеряется он в Паскалях (Па). Кондиционеры бывают:

• низконапорными, с напором до 50 Па;
• средненапорными, с напором до 150 Па;
• высоконапорными, с напором до 300 Па.

Чем более высоким является аэродинамическое сопротивление подключаемых к кондиционеру воздуховодов, тем более сильный напор требуется для продавливания через них воздуха.

По режиму работы (тип электрической схемы)

Есть два варианта:

1. Старт/стоп-кондиционеры: в этих приборах компрессор всегда работает с одной и той же скоростью, соответственно, и мощность теплового насоса остаётся практически постоянной. Для поддержания температуры на заданном пользователем уровне автоматика периодически отключает охладитель, отчего данный режим и получил название «старт/стоп».

2. Инверторные: более современные кондиционеры, в электрической схеме которых имеется инвертор — электронное устройство, позволяющее получать переменный ток любой частоты. Благодаря этому появляется возможность регулировать скорость работы компрессора и, соответственно, мощность теплового насоса.

Инверторный кондиционер не отключается — он устанавливает оптимальную мощность охлаждения и в таком режиме работает постоянно.

Следует знать, что продавцы зачастую приписывают инверторным кондиционерам преимущества, которых на самом деле не существует. Желание поднять спрос на эти модели вполне понятно: инверторный охладитель стоит в 1,5–2 раза дороже обычного старт/стоп кондиционера той же мощности.

Вот самые распространённые мифы:

1. Инверторный кондиционер экономит электроэнергию: при этом сообщаются умопомрачительные цифры — до 30%. Однако, любые попытки найти информацию о том, где, кем и при каких условиях проводились исследования, оказываются безрезультатными. Если же рассуждать теоретически, то инверторная модель может оказаться даже более затратной: в ней имеется дополнительный потребитель в лице платы управления инвертора плюс для его силовой схемы характерны некоторые потери.
2. Режим работы без отключений продлевает срок службы компрессора: в ответ на подобное утверждение опытные мастера советуют вспомнить компрессоры советских холодильников, которые работали в режиме «старт/стоп» десятилетиями и при этом не ломались. То же самое можно сказать о компрессорах первых импортных кондиционеров, появившихся в СССР в 80-хх. Они исправно служили очень долго, пока прибор не меняли по причине морального старения или утраты привлекательного внешнего вида. Таким образом, можно сделать вывод: компрессор — весьма живучий агрегат, даже если он работает в режиме «старт-стоп».
3. Инверторный кондиционер менее шумный: компрессор в сплит-системе специально вынесен в наружный блок, чтобы его не было слышно в помещении, поэтому режим его работы на внутренний шумовой фон не влияет. «Звуковое сопровождение» производит вентилятор внутреннего блока и движущийся поток воздуха, на которые инвертор не оказывает ни малейшего влияния.

Единственное реальное преимущество инверторных кондиционеров состоит в том, что они поддерживают стабильную температуру (при режиме «старт-стоп» она постоянно колеблется в пределах 3-х градусов), и главное — подают менее холодный воздух. Последнее обстоятельство снижает вероятность простуды, что особенно актуально во время сна, когда человек наиболее уязвим.

По наличию дополнительных функций

Некоторые модели «канальников» имеют расширенный набор возможностей:

1. Функцию дополнительной обработки воздуха: подразумевается наличие увлажнителя, ионизатора, УФ-лампы (обеззараживание) и фильтра тонкой очистки, например, угольного или фотокаталитического.

2. Функцию подмеса наружного воздуха: очень удобная опция. Пользователи кондиционеров, в которых она не предусмотрена, вынуждены отказаться от проветривания и сидеть в душном помещении. Если же всё-таки открыть окно, то приток тёплого наружного воздуха будет неконтролируемым и весь наработанный кондиционером холод улетучится, да и сам он может выйти из строя из-за перегрузки.

Совсем иное дело — при наличии функции подмеса свежего воздуха. Аппарат сам осуществляет его забор через проведённый сквозь стену воздуховод в допустимом количестве, которое не приведёт к ощутимому изменению температуры и перегрузке. При отключении кондиционера воздуховод автоматически перекрывается электромагнитным клапаном. Обычно объём свежих поступлений составляет 8—15% от объёма воздуха, прокачиваемого через охладитель, но при необходимости этот показатель можно кратковременно увеличить до 20—30%.

Как выбрать настенную сплит-систему с приточной вентиляции

Прежде всего необходимо определиться с основными параметрами здания:

• объем помещения;
• тип помещения: спальня, гостиная, кухня, офис;
• климатическая зона, максимальная и минимальная годовая температура;
• качество уличного воздуха;
• необходимость объединения нескольких внутренних и одного внешнего блока.

Исходя из этих характеристик, выбирают следующие параметры устройства:

• тепловая мощность (на охлаждение и на обогрев);
• производительность воздухообмена;
• наличие дополнительных систем для обеззараживания воздуха (ионизация, ультрафиолетовое облучение).

Каждая дополнительная опция увеличивает цену устройства. Следует тщательно продумать и выбрать лишь действительно необходимые.

Как выбрать настенную сплит-систему с приточной вентиляции

Прежде всего необходимо определиться с основными параметрами здания:

• объем помещения;
• тип помещения: спальня, гостиная, кухня, офис;
• климатическая зона, максимальная и минимальная годовая температура;
• качество уличного воздуха;
• необходимость объединения нескольких внутренних и одного внешнего блока.

Исходя из этих характеристик, выбирают следующие параметры устройства:

• тепловая мощность (на охлаждение и на обогрев);
• производительность воздухообмена;
• наличие дополнительных систем для обеззараживания воздуха (ионизация, ультрафиолетовое облучение).

Каждая дополнительная опция увеличивает цену устройства. Следует тщательно продумать и выбрать лишь действительно необходимые.

Характеристики системы

Для себя решил, что нужно минимум 80 (м3/ч) на комнату, с двумя человеками. Если хотите почувствовать свежесть, то нужно около 120 (м3/ч).

Приточная вентиляция:

• четыре комнаты, от 80 до 120 (м3/ч) на комнату
• вытяжка осуществляется в родные вытяжные каналы (3 канала: кухня, ванная, туалет)
• возможность балансировать воздушный поток между комнатами
• требования к фильтрации EU5-EU7

Кондиционирование:

• цель — охлаждение поступающего воздуха
• забор воздуха с улицы — до 300 (м3/ч)
• рециркуляция в квартире — до 300 (м3/ч)
• подача воздуха в каждую комнату (три комнаты) до 200 (м3/ч)

Итого:

• в режиме вентиляции от 320 (м3/ч) до 480 (м3/ч) на квартиру.
• в режиме кондиционирования до 600 (м3/ч) на квартиру.

Фильтрация воздуха

После года эксплуатации озадачился вопросом замены фильтров. Решил поискать на рынке, какие есть аналоги.

Вариант 1 — купить фильтрующий материал и сшить фильтр самому.

• разобрал один старый фильтр и сделал выкройку — размер листа 350х2000 мм.
• ниже фото материала:
  • Материал прогрессивной плотности. Снаружи рыхлый, внутри — очень плотный.
  • NF300 — очень похож на то, из чего был сделан оригинальный фильтр. Легко гнется, сшить из него фильтр легко.
  • NF500/PS — очень плотный, даже жесткий. Сделать из него что-то похожее на оригинал не получится.
  • NF400/P — как раз то, что надо
• Шитьем пока не занимался.

Вариант 2 — заказать фильтр в сборе.

Качество изготовления отличное, идеально сел в родной корпус FFR 200. Для себя решил, что буду заказывать — это 2-3 кратная экономия к оригиналу.

Сравнение обычных и приточных кондиционеров

Распространенная среди пользователей ошибка заключается в том, что они считают любую систему кондиционирования вентиляционной. На самом деле в режиме активного воздухообмена с уличными воздушными массами могут работать только некоторые виды оборудования. Чтобы стало понятнее, для начала рассмотрим устройство обычной сплит-системы.

Кондиционеры бытового назначения, которые принято называть сплит-системами, представляют собой комплект из двух отдельных модулей, имеющих отличное друг от друга строение и расположенных в разных местах.

Первый модуль – испарительный блок, который устанавливают на пол, подвешивают на стену или частично маскируют потолочной облицовкой. Второй модуль – это выносное компрессорно-конденсаторное устройство, обычно монтируемое на фасаде здания.

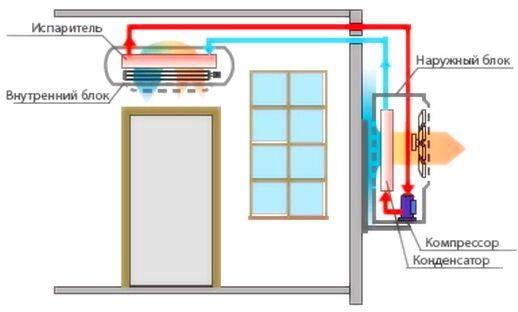

Схематичное изображение устройства с внутренним модулем, закрепленным на стене. Два модуля соединены друг с другом тонкими трубками из меди, по которым перемещается фреон. Трубки прячут в штробы за декоративной отделкой или в пластиковые короба (+)

Принцип работы кондиционера прост. Через заборные решетки комнатный воздух поступает внутрь блока, где он охлаждается, а затем выводится через воздуховоды наружу. Смена температуры воздуха основана не на производстве холода, а на переносе тепловой энергии.

Носителем является фреон, поступающий в выносной модуль в газообразном состоянии, а возвращающйся в жидком. Чтобы перейти в газообразную фазу, фреон забирает часть тепла у отработанного воздуха в испарителе.

По сути дела, никакой замены воздушных масс не происходит, а охлаждение (а также нагрев и фильтрация) осуществляется путем рециркуляции. Приточное оборудование устроено иначе. Примером сплит-системы с организацией притока свежего воздуха является устройство канального типа.

Схема конструкции канального кондиционера, который выполняет функции вентиляции и регулировки температуры внутри помещения. Обязательный элемент конструкции – нагреватель, встроенный в трубу (+)

Конечно, обыкновенные сплит-системы просты в монтаже, обладают множеством дополнительных функций, имеют красивый современный дизайн, но они, в отличие от приточных, не освежают воздух в помещении – и это их главный минус.

Особенности кондиционеров с приточной вентиляцией

Такие устройства состоят из двух основных частей:

1. Наружная. В ней размещены компрессор, конденсатор и тепловой насос (рекуператор).
2. Внутренняя. Там находятся вентилятор, фильтрационная система, устройство охлаждения и управляющий блок.

Внутренняя часть часто выполняется в виде канального кондиционера. Ее размещают за фальшпотолком.

Наружную крепят на фасадной стене, ее связывают с внутренними трубками для циркуляции теплоносителя и воздуховодом. Уличный воздух подается вентилятором в смесительную камеру. Там его смешивают с воздушным потоком из помещения, фильтруют и подают во внутреннюю часть устройства.

При необходимости воздух нагревают, охлаждают или осушают и подают в комнату. Автоматизированная система управления переключает режимы работы в зависимости от заданных параметров температуры и влажности воздуха, а также уличной температуры.

Устройство обладает следующими преимуществами:

• возможность стабильной работы при отрицательных температурах на улице;
• многоэтапная очистка воздуха от различных загрязнений;
• простота управления, большинство функций автоматизировано;
• возможность подсоединения нескольких внутренних блоков к единому мощному наружному;
• малошумность.

Такие системы подходят как для частных домов, так и для офисных зданий.

Этапы монтажа

Установка канального кондиционера с притоком свежего воздуха для квартиры начинается с выбора подходящего места для размещения внешнего блока. При этом желательно подбирать такое, которое находится в тени. Жильцам квартир рекомендуется располагать модуль поближе к балкону, чтобы облегчить обслуживание устройства. Также необходимо соблюдать дистанцию между внутренней и внешней частью, конкретные параметры указывает производитель в инструкции.

Сам процесс установки происходит следующим образом:

• Там, где будет находиться внутренняя часть, необходимо просверлить отверстие диаметром не менее 8 см, которое будет использоваться для прокладки коммуникаций.
• Внешний блок устанавливается на стене, где закрепляется при помощи кронштейнов, при этом коробка должна располагаться строго горизонтально.
• Внутренний модуль устанавливается в комнате. Лучше всего закрепить его на потолке или стене, чтобы избежать вибраций. Если это невозможно, то придется дополнительно использовать виброгасители.
• После этого можно провести электричество к блоку. Для этого используется отдельный провод, который соединяет элементы питания в системе и распределительный щиток.

Внешний блок устанавливается на стене, где закрепляется при помощи кронштейнов

Фреоновые трубки также будет необходимо установить, чтобы система могла нормально функционировать:

Для этого потребуется пара медных трубок, которые отрезаются при помощи специального инструмента — трубореза. Далее заготовки нужно согнуть при помощи трубогиба

Важно использовать инструмент для выполнения этого действия, поскольку без него трубки могут деформироваться и треснуть, это значит, что они потеряют свою герметичность и будут непригодны для использования. К трубкам присоединяются насадки для теплоизоляции, а по краям устанавливаются фланцы

После этого проводится вальцевание. Для затягивания гаек желательно использовать динамометрический ключ, чтобы изделия не треснули. Концы трубок прикручиваются с помощью фланцев

Нужно как следует затянуть крепления, чтобы обеспечить герметичность в системе.

Внешняя часть системы, которая находится на улице, обычно фиксируется специальными крепежными хомутами или помещается в защитный короб. После установки необходимо провести вакуумизацию, чтобы вся излишняя влага из внутренней части испарилась. Затем в систему запускают охладитель, при этом контролируя уровень давления. Кондиционер запускают для тестирования, и если все в порядке, подключают к нему воздуховоды.

Декоративная решетка канального кондиционера

О чем следует помнить при покупке канального кондиционера (канальника)

Канальные кондиционеры – весьма специфический вид оборудования, который, можно сказать, совмещает в себе элеметны кондиционирования и вентиляции. С одной стороны это внутренний блок кондиционера, который служит для охлаждения воздуха в помещении. С другой стороны, к канальнику подцепляют воздуховоды и делают разводку по помещениям, словно это система вентиляции.

Напор вентилятора и его регулирование

О параметрах воздушного напора уже было сказано раньше

Но этот параметр имеет большую важность при подборе кондиционера. Чрезмерный напор воздуха – это отрицательное явление, которое может привести к появлению постороннего шума и повышению расхода электроэнергии

Сопротивление воздуховодов для воздушного потока рассчитывается заранее для подбора модели с подходящим параметром давления воздуха. Если расчет произвести не удается, то целесообразным будет приобретение модели с возможностью регулировки напора воздухопотока. Такой опцией оснащаются модели всех ценовых сегментов.

Не забудьте про воздуховоды, клапана и решетки!

Следует понимать, что кондиционеры канального типа это не просто устройства с внешней панелью, а весомая часть инженерных коммуникаций. Поэтому выявление недочетов и их исправление после установки обойдется в большие финансовые затраты. Конструкция после установки будет иметь множество разветвлений, поэтому необходимо тщательно проработать схему монтажа. При неправильном или некачественном монтаже кондиционер нельзя будет вывести на рабочие параметры и режим работы.

Внутренний блок должен быть закреплен надежно, так как малейшая вибрация приведет к износу вентилятора и возникновению постороннего шума при работе

Также важно помнить, что канальный кондиционер нуждается в регулярном обслуживании, – для этого мероприятия должен быть обеспечен доступ к комнатному блоку устройства. Это может быть скрытый лючок или иное инженерное решение

Нужны ли адаптеры для канального кондиционера

Часто возникает вопрос, надо ли ставить адаптеры на входе и выходе канального кондиционера. Ответ на этот вопрос зависит от количества обсулживаемых помещений.

Если помещений несколько и в каждое из них нужна разводка воздуховодов, то адаптеры обязательно нужны, как на стороне всасывания, так и на стороне нагнетания.

Обычно на входе (красный адаптер 1) и выходе (синий адаптер 2) из канального кондиционера предусматривают адаптеры (камеры статического давления, коллекторы) для лучшего распредления воздуха

Если помещение одно, и кондиционер установлен непосредственно в нем, то можно обойтись без адаптера на стороне всасывания.

Ну а если у кондиционера нет разводки, и он выдувает воздух напрямую в решетку, то не нужен и адаптер на стороне нагнетания.

Пример монтажа канального кондиционера, когда можно обойтись без адаптеров. Чаще всего так делают в номерах отелей: устанавливают кондиционер в подшивном потолке приходей. Но в помещении, скорее всего, будет слышен шум при работе кондиционера.

Почему адаптер на выходе из кондиционера лучше все-таки ставить

На выходе из канального кондиционера адаптер и воздуховоды лучше всё-таки предусматривать, так как они поглощают шум вентиялтора, и в помещениие этот шум уже не прокникнет. На шум канальника с адаптером и воздховодами жалуются в 3-4 раза меньше, чем на шум от канальника без адаптера.

Классификация

Сплит-системы подразделяются по мощности и создаваемому давлению в  воздуховодах.

Канальные кондиционеры низкого напора

Такие канальные климатизеры имеют статистический напор воздуха до 40 Па, и самым лучшим вариантом монтажа такого устройства будет крепление его за облицовочными панелями прихожей номера в гостинице.

А также эти кондиционеры применяются в офисах и бытовых помещениях. Воздушная масса для конденсации берется из прихожей или из коридора и в таких приборах не берется в расчет подмешивание воздуха с улицы.

Кондиционеры среднего напора

Эти устройства имеют статистическое давление до 100 Па, воздух они могут забирать через воздуховоды и с нижней части корпуса через панель с декорированной решеткой.

У таких приборов в комплекте устанавливаются насосы для отвода конденсата, который скапливается в процессе эксплуатации. У  кондиционеров предусмотрено поступление наружной воздушной среды, что разрешает использовать в полной мере функции циркуляции и кондиционирования.

Высоконапорные канальные кондиционеры

Такие климатизеры предназначены для создания микроклимата в залах ресторанов, супермаркетов, офисов и ряде других подобных заведений.

Они имеют статистический напор до 250 Па, и это позволяет использовать такие канальные приборы для кондиционирования воздуха не только в одном помещении, но и в нескольких залах. При этом забор и подача происходит через сеть воздуховодов.

Выводы и полезное видео по теме

В ролике показывают системы канального кондиционирования и рассказывают о работе вентиляции:

Канальный кондиционер с приточной системой вентиляции обеспечивает лучшие климатические условия в помещении, чем обычные сплит-системы.

Если изучить инструкцию производителя и следовать советам профессионалов, то ошибок при установке канального кондиционера можно избежать. Часть сложных работ следует доверить специалистам, а остальную часть выполнить самостоятельно. При этом стоимость установки оборудования будет сравнима с монтированием настенных сплит-систем в каждой комнате отдельно.
