Какие трубы лучше выбрать для отопления: сравнительный обзор

Выбор труб для отопления

Проложить отопительные коммуникации можно с применением трех видов пластиковых труб:

• металлопластиковых;
• РЕХ (изделия из сшитого полиэтилена);
• полипропиленовых.

Трубная система отопления частного дома не должна обустраиваться с применением более дешевых изделий из ПНД (полиэтилен низкого давления), поскольку максимальная температура их эксплуатации составляет 70 градусов, тогда как у вышеуказанных изделий +90 с возможностью кратковременного повышения до +110.

Металлопластиковые изделия

Для производства металлопластиковых изделий применяется термически стабилизированный полиэтилен (PE-RT). Их конструкция состоит из 3-ех слоев: полимерных – наружного и внутреннего, и промежуточной армирующей оболочки из алюминиевой фольги либо стекловолокна.

Армирующий слой обеспечивает отсутствие диффузии кислорода внутрь теплоносителя, что лишает проблем с образованием коррозии внутри радиаторов и отопительных приборов, которые могут возникнуть при использовании композитных (однослойных труб).

Металлопластиковые трубы и фитинги

Диаметр изделий из металлопластика варьируется в диапазоне 16-63 мм. Наиболее востребованные размеры при обустройстве радиаторного отопления – 16 и 20 мм. Рассмотрим технические характеристики конструкций диаметром 20 мм:

• толщина стенок – 2.5 мм;
• вес 1 п.м – 0.17 кг;
• теплопроводность – 0.44 Вт/мК;
• рабочее давление (максимальное) – 15 Бар;
• рабочая температура +95.

Прокладка металлопластикового трубопровода выполняется посредством компрессионных и прессовых фитингов, с помощью которых трубы соединяются между собой. Сварные фитинги и метод спайки для стыковки данных изделий не используется.

Трубы из сшитого полиэтилена

Изделия из сшитого полиэтилена имеют маркировку РЕХ. В отличие от термически стабилизированного полиэтилена, используемого для изготовления металлопластиковых изделий, данный материал имеет лучшую устойчивость к высоким температурам – он не подвергается деформациям при нагреве и имеет меньший коэффициент линейного расширения.

В зависимости от технологии производства (сшивки молекул этилена), выделают следующие разновидности РЕХ труб:

• РEX-а – молекулы этилена сшиваются пероксидом, процент сшивки доходит до 85%
• РEX-b – сшиваются силаном, 70%;
• РEX-с – сшиваются радиационным воздействием, 60%.
• РEX-d – сшиваются азотом, 70%.

Трубы из сшитого полиэтилена Rehau

Чем выше процент сшивки, тем более прочной и менее эластичной является труба. Если планируется прокладка системы с большим количеством изгибом рационально использовать изделия марки РЕХ-c – они имеют максимальную пластичность и без проблем подвергаются сгибанию.

Такие трубы изготавливаются в диапазоне диаметров 10-120 мм. Им свойственны следующие технические характеристики:

• толщина стенки (для изделия диаметром 20 мм) – 2 мм;
• вес 1 п.м – 0.11 кг;
• коэфф. теплопроводности – 0.032 Вт/мК;
• рабочая температура +90;
• рабочее давление – 20 Бар.

По совокупности эксплуатационных качеств – это лучший выбор для монтажа радиаторных систем отопления.

Изделия из полипропилена

Полипропиленовые изделия маркируются PN, в зависимости от модификации выделают следующие разновидности отопительных труб:

• PN16 – пригодны для низкотемпературных систем отопления, максимальная рабочая температура составляет +60, давление – 16 Бар;
• PN20 – для эксплуатации в системах с теплоносителем нагретым до +95, выдерживают давление в 25 Бар;

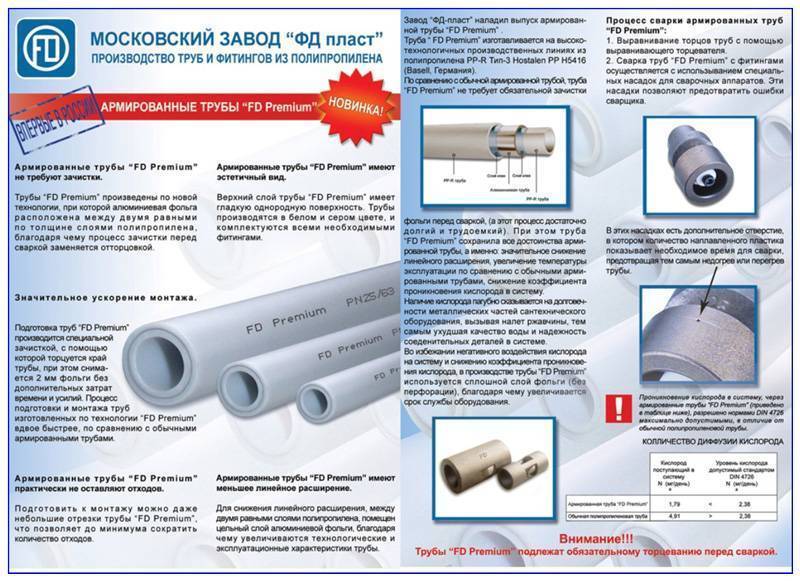

• PN25 – армированные стекловолокном либо алюминием изделия, с их применением можно провести систему отопления с давлением до 25 Бар и температурой до +95.

В отличие от композитных изделий PN16-20 армированные трубы PN25 менее эластичны, однако они подвергаются меньшему линейному расширению (3 мм/м), что значительно упрощает расчет и проектирование системы.

Полипропиленовые трубы

Трубная система отопления частного дома на основе полимерных изделий любой разновидности, в сравнении с металлическими трубопроводами, имеет следующие преимущества:

1. Полная устойчивость к коррозии и сохранение изначальной пропускной способности на всех этапах эксплуатации.
2. Низкая стоимость используемых материалов и простота их монтажа, для которого не требуется проведение сварочных работ.
3. Отличные гидравлические характеристики и отсутствие шума от циркулирующего теплоносителя за счет идеально гладких внутренних стенок трубопровода.
4. Внутри полимерных систем не появляется накипь и коррозийные образования, приводящие к аварийным ситуациям из-за забивки радиаторов.

Преимущества и недостатки разных видов труб

Каждый материал изготовления труб имеет свойственные только ему характеристики, а значит, достоинства и недостатки.

Металлические трубы

Металлические трубы – это самый старый вариант элементов трубопровода, и по сей день активно использующийся как при отоплении частных домов, так и при создании городских коммуникаций.

Поскольку железо сильно подвержено коррозии, следует использовать трубы с оцинковкой или их коррозионноустойчивых марок стали.

Широкое применение этих изделий в настоящее время отчасти и обусловлено соблюдением традиций при проектировании контуров отопления, однако имеет и рациональное объяснение.

Плюсы использования металлических (стальных, чугунных, медных) отопительных труб:

• простота монтажа трубопровода;
• стойкость изделий к повышенной температуре;
• устойчивость к механическим воздействиям любого вида;
• хорошая теплопроводность;
• возможность использовать минимум крепежа за счёт свойственной металлу жёсткости;
• пластичность труб, дающая возможность изгибать изделия;
• широкий ассортимент арматуры – соединительной, угловой и т.д.;
• стойкость к высокому внутреннему давлению в отопительной системе;
• возможность использовать трубы из разных металлов;
• долговечность и надёжность собранной конструкции (для стальных труб – до 50 лет, для медных – свыше 100 лет).

Минусы металлических изделий:

• большой вес, в некоторых случаях не дающий возможности работать в одиночку;
• необходимость сварки элементов, требующая наличия квалифицированного сварщика или навыков работы со сварочным аппаратом;
• монтаж металлического трубопровода отнимает больше времени;
• шероховатость внутренней поверхности труб, а значит, возможность отложения осадков;
• угроза коррозии элементов, требующая избегать скрытой укладки труб;
• необходимость периодически красить изделия во избежание наружных повреждений;
• большие тепловые потери в холодных комнатах.

Полипропиленовые трубы

Преимущества трубопроводов из полипропиленовых труб:

• гладкая внутренняя поверхность, практически исключающая возможность образования засоров;
• небольшой вес, позволяющий производить монтаж без приложения лишних усилий, в том числе в одиночку, кроме того, безопасный для домов, построенных на смещающихся грунтах;
• отсутствие угрозы коррозии, поэтому такие трубы можно закладывать в стены закрытым способом;
• отсутствует необходимость в окрашивании изделий;
• при поддержании нужного уровня температуры трубопровод прослужит не менее 20 лет;
• конструкцию просто мыть и прочищать;
• невысокая стоимость продукции – за те же деньги можно обустроить трубопровод гораздо большей протяжённости, чем из металла.

Недостатки таких труб:

• нужен специальный сварочный аппарат для соединения элементов конструкции;
• трубы нельзя сгибать, необходимо пользоваться фитингами;
• максимальный порог температуры – 70°С (краткосрочно – до 90°С);
• неустойчивость к механическим воздействиям;
• провисание на протяжённых участках (при монтаже следует использовать большее количество крепежа).

Трубы из сшитого полиэтилена (PEX)

Преимущества таких изделий:

• высокий для пластика порог рабочей температуры – до 90°С;
• повышенная плотность материала изготовления, обеспечивающая неплохую механическую устойчивость и защиту от протечек;
• трубы из этого материала можно при нагревании сгибать и таким же образом разгибать обратно (эффект памяти);
• гладкость внутренней поверхности, препятствующая образованию засоров;
• небольшой коэффициент расширения, не требующий установки компенсаторов;
• небольшой вес, дающий возможность свободно производить сборку трубопровода;
• простота монтажа (используются пресс-фитинги);
• долговечность изделий – срок службы такого трубопровода не менее 50 лет.

Недостатков у таких труб нет, их можно использовать как для установки трубопровода в целом, так и в сочетании с другими материалами.

Металлопластиковые трубы

Такие трубы сочетают лучшие свойства металлических и полимерных изделий: гладкую внутреннюю поверхность, металлическое армирование, обеспечивающее прочность, и не требующий окрашивания внешний слой.

Недостатки изделий:

• высокая стоимость сопутствующей арматуры;
• деформация при замерзании – такие трубы нужно использовать в домах для постоянного проживания, иначе за зиму неиспользуемый трубопровод придёт в негодность.

Выбор труб для монтажа отопительных систем практически не ограничен, и качество работы собранного контура зависит в первую очередь от правильного решения проектировщика и добросовестного выполнения всех этапов сборки системы.

Подбор диаметра труб по заданной скорости теплоносителя.

Подбор диаметра труб по скорости теплоносителя. (режим 80/60)

Приведенное выше описание очень похоже на то, что происходит в двухтрубной тупиковой системе отопления.

В системе отопления есть свой завод, который производит тепло — это котел. Роль дорог играют трубопроводы. Теплоноситель — чаще вода, «везет» тепло к радиаторам, где оно расходуется, восполняя тепловые потери помещения. «Разгрузившаяся» остывшая вода вновь возвращается в котел, чтобы заправиться теплом. Процесс происходит постоянно.

Диаметр труб для системы отопления подбирается по тому же самому принципу, что и ширина дорог из нашего примера. Чем больше требуется передать тепла, которое несет вода, тем больше должен быть диаметр трубы. По мере уменьшения потребности в тепле на каждом отдельном участке, диаметр труб уменьшается.

Какое количество тепла может пропустить та или иная труба?

Опуская подробные объяснения и расчеты по известным формулам, скажем лишь, что одним из распространенных способов определения диаметров труб является задача скорости, с которой будет двигаться теплоноситель внутри трубы.

С одной стороны, скорость теплоносителя не должна быть меньше 0,25 м/сек. При меньших скоростях образуются воздушные пробки, препятствующие циркуляции теплоносителя.

Подбор диаметра труб по скорости теплоносителя. (режим 75/60)

А с другой стороны, она должна быть не выше 1,5 м/сек. При больших скоростях возникает шум от двигающегося внутри труб теплоносителя.

Практикой и расчетами установлено, что скорость теплоносителя, лежащая в пределах 0,3 — 0,7 м/сек является самой оптимальной с точки зрения энергоэффективности и затрат на материал.

В таблицах приведены скорости движения воды по трубопроводу в зависимости от тепловой нагрузки и диаметра труб.

В левом столбце вы видите тепловую нагрузку. Вверху — наружные диаметры полипропиленовых труб. В самой таблице проставлены значения скорости воды, двигающейся по трубам.

Красным цветом обозначены рекомендованные скорости для конкретного диаметра труб по заданной тепловой нагрузке.

Рассмотрим использование данных из таблицы на примере.

Пример подбора диаметра труб.

Предположим, у нас есть частный двухэтажный дом общей площадью 380 м 2 с тепловыми потерями 38000 Вт.

Также расчетами установлено, что на первом этаже теплопотери составляют 20000 Вт, а на втором — 18000 Вт.

Тепловой режим взят 80/60. (80 о С — подача; 60 о С — обратка)

В качестве схемы мы избрали двухтрубную поэтажную тупиковую систему отопления, разделенную на каждом этаже на две равнонагруженные ветки (направление в два крыла).

Левая ветка первого и второго этажа

Правая ветка первого и второго этажа

Какой нужен диаметр труб основной подающей и обратной магистрали, подключенной к котлу?

Через нее проходит весь поток воды, предназначенный для обогрева всего дома. А это 38000 Вт.

Находим в таблице 38000 Вт и по горизонтали двигаемся к красному полю. Затем поднимаемся по вертикали и находим нужный диаметр трубы.

Как видим, для нашего случая подходят три диаметра трубы: 40, 50, 63. Какой выбрать? В данном случае, логично, что 40, потому что дешевле. Зачем нам для шести машин строить восьми полосную дорогу?

Мы дошли до первого разветвления. Часть тепла 20000 Вт должна пойти по трубопроводу на обогрев 1 этажа, а другая — 18000 Вт по стоякам поднимется на второй этаж. Какие трубы будут нужны нам теперь?

Смотрим по таблице скорость теплоносителя и соответствующие диаметры труб.

Как видим, нужно использовать 32 трубу и для первого и для второго этажа.

В согласии с данными из примера на каждом этаже трубы разделяются на две равнозначных по тепловой нагрузке ветки.

Для первого этажа каждая из веток несет тепло, равное 20000 / 2 = 10000 Вт.

Для второго этажа — 18000 / 2 = 9000 Вт.

Какие трубы будем использовать для каждой ветки? Снова смотрим таблицу.

Итак, были выбраны трубы диаметром 25 мм.

Что дальше? Наконец, на пути каждой ветки начали встречаться радиаторы, которые стали постепенно снимать тепловую нагрузку с веток.

Глядя в таблицу, мы видим, что как только тепловая нагрузка упадет до 5000 Вт, можно будет перейти на трубы диаметром 20 мм и дальше оставшуюся разводку можно сделать этими трубами.

На практике переход на трубы диаметром 20 мм мы делаем при тепловой нагрузке 3000 Вт.

Стальные нержавеющие трубы

Привлекательный дизайн труб из нержавейки позволяет использовать их не только внутри стен, но и снаружи.

Преимущества труб из нержавеющей стали:

• Устойчивость к коррозии и внутреннему известковому зарастанию.
• Высокая теплопроводность позволяющая уменьшить толщину стенок трубы для бытового использования.
• Низкий коэффициент теплового расширения позволяет не страшиться размораживания теплоносителя.
• Выдерживание большинства физических воздействий.
• Гибкие гофрированные трубы из нержавеющей стали особенно удобны при монтаже отопительных систем и имеют те же качества, что и обычные трубы из нержавейки.

Недостатки труб из нержавеющей стали:

• Высокая цена на изделие и его монтаж.
• Швы на сварных трубах могут начать протекать со временем.

Какие трубы лучше использовать для отопления?

Разумеется, все перечисленные виды труб делятся на множество подвидов, об особенностях которых могут рассказать квалифицированные консультанты. Однако, основываясь на общих данных, можно с уверенностью сказать какие трубы для отопления лучше в Вашем конкретном случае.

Если Вам по карману обустроить свою отопительную систему лучшими трубами, то пусть это будут медные или из нержавеющей стали. Средняя цена и неплохие качества металлопластиковых и пластиковых труб ставят их на второе место по годности в бытовых условиях. Стальные трубы для отопления – вариант не лучший, но широко распространенный, и при правильном монтаже такая отопительная система прослужит довольно долгое время.

Вариант #6 — металлопластиковые изделия

По статистике для обустройства отопительной системы наиболее часто выбирают металлопластиковые трубы. Они удачно сочетают преимущества пластика и металла. Особая конструкция и сложная многослойная структура трубы обуславливают многочисленные достоинства таких изделий.

Внешний слой выполнен из пластика, защищающего изделие от неблагоприятных воздействий. Под ним находятся слои, состоящие из алюминиевой фольги и особого гладкого полимера, предотвращающего появление отложений. Использование специального клеящего состава позволяет надежно скреплять все слои, получая в результате очень прочный и пластичный материал. Достоинствами металлопластиковых изделий можно считать:

• Широкий спектр применения.
• Небольшое линейное расширение, не дающее эффекта «провисания» трубопровода.
• Гладкую внутреннюю поверхность, препятствующую «засорению» трубы.
• Простой монтаж без использования специального оборудования.
• Температурная стойкость выше, чем у других пластиковых изделий, но ниже, чем у металлических.
• Небольшой вес.
• Более высокая, чем у пластмассовых деталей, прочность.
• Отличная пластичность, однако, при превышении допустимых радиусов изгиба возможно «заламывание» детали.
• Материал не подвержен коррозии.

К недостаткам относят сравнительно небольшой срок службы – около 15 лет и достаточно высокую стоимость металлопластиковых трубопроводов. В окончательную цену обустройства системы входит еще и стоимость фитингов, что делает сумму еще более высокой. Соединения таких деталей считаются менее надежными, особенно если рассматривать соединения компрессионными фитингами, которые нуждаются в дополнительном обслуживании. Кроме того при промерзании системы латунные фитинги могут лопнуть и трубопровод придет в негодность.

Сложное строение металлопластиковой трубы обуславливает ее множественные достоинства. Слои пластика и металла надежно склеиваются между собой, образуя прочную и пластичную деталь

Металлопластиковые трубы можно как гнуть, так и соединять с помощью фитингов. Но гнуть необходимо с помощью трубогиба, иначе трубу можно сломать

Однозначно ответить, какие трубы выбрать для отопления невозможно

Решение принимает каждый застройщик самостоятельно, принимая во внимание особенности своей отопительной системы. Нужно отметить, что осуществлять выбор только с позиций ложной экономии и покупать самые дешевые трубы не стоит

Кажущийся наиболее привлекательным «бюджетный» вариант может оказаться невысокого качества. И тогда постоянные ремонтные работы могут очень быстро превратить его из дешевого в поистине «золотой». Гораздо выгоднее один раз заплатить за высокое качество и долгие годы не задумываться о возможных проблемах с отоплением.

Как вам статья?

Мне нравитсяНе нравится

Что лучше металлопластиковые или полипропиленовые трубы

Полипропиленовые или металлические трубы выбирают в зависимости от целей, однако, нужно учитывать некоторые нюансы.

Так, трубы из полипропилена устойчивы к коррозии, не пропускают шум и вибрацию, могут служить до 50 лет и дольше сохраняют тепло. Однако, они очень плохо сгибаются, а для сборки системы необходимо использовать дорогостоящее оборудование. Кроме того, полипропиленовые трубы обладают высоким коэффициентом линейного расширения.

Металлопластиковые трубы легче ремонтировать – их можно разобрать в любом участке и заменить. Они обладают низким коэффициентом линейного расширения и подходят для сборки систем с большим количеством изгибов. Однако, установка фитинга осуществляется только мастерами, кроме того, фитинг имеет высокую стоимость, и может размерзнуться.

Для бытового использования лучше всего выбирать обычные полипропиленовые трубы – они дешевле и легко укладываются. Если же необходимо проложить качественную и сложную систему, рекомендуется отдать предпочтение трубам из металлопластика.

Видео — Металлопластик или полипропилен что лучше

Голосование за лучшие трубы для отопления или для прокладки системы водоснабжения

Какие бы вы выбрали трубы для отопления или для прокладки системы водоснабжения или посоветовали?

Полипропиленовая труба ПОЛИТЭК PRRC PN 20

17.39
%
(
4
)

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Водяное

Водяное отопление — это замкнутая система, по которой непрерывно циркулирует горячая вода. В качестве нагревательного элемента выступает котел. В каждой комнате устанавливаются радиаторы. От котла вода по трубам циркулирует по контуру и, проходя через радиаторы, отдает тепло.

Преимущества водяной системы зависят от типа топлива, которое используется котлами. Если вблизи есть газовая магистраль, то разумнее приобрести газовый котел. Газовое топливо считается самым экономичным. Однако такие конструкции нуждаются в регулярном обслуживании специальными службами. Для негазифицированной местности лучше приобрести твердотопливные котлы.

Использовать жидкое топливо для котла нецелесообразно, так как оно дорого стоит и потребуется сооружение специального резервуара в земле для его хранения.

Расход топлива

Пример № 1. Расчета потребления топлива в водяной системе обогрева: в качестве топлива будет выступать газ, так как он является самым распространенным. Для расчета понадобится мощность агрегата и площадь отапливаемого жилья. Мощность котла для частного строения определяется исходя из пропорции: 1 кВт на 10 м². Для помещения площадью 100 м² потребуется котел мощностью 10 кВт.

Чтобы рассчитать расход топлива, необходимо мощность котла умножать на 24 часа и на 30 дней. В итоге получим 7200 кВт/час. Так как агрегат не всегда работает на полную мощность, то это число необходимо разделить на 2. Месячный расход топлива примерно равен 3600 кВт/час. Отопительный период длится примерно 7 месяцев. Расход топлива за отопительный период равен 3600*7 = 25200 кВт/час. Учитывая, что 1 м³ топлива вырабатывает 10 кВт/час энергии, получим: 25200/10 = 2520 м³.

Полученное значение переведем в денежный эквивалент: стоимость газа за 1 м³ в среднем по стране — 4,97 рублей. Соответственно, газовое отопление за год: 4,97 *2520 =12524,40 рублей.

Плюсы и минусы

Основными преимуществами системы водяного отопления являются:

• оперативный обогрев даже большого помещения;
• бесшумность работы;
• обеспечение одинаковой температуры во всех помещениях;
• экономия топлива;
• простота в обслуживании и ремонте;
• повышение эксплуатационных сроков.

Главные критерии выбора труб

Чтобы разумно и правильно выбрать трубы для домашней отопительной системы, учитывают следующие позиции:

• тип монтажа трубопроводного комплекса – поверхностный или скрытый (внутренний);
• предполагаемая мощность давления – оценка диапазона от базовых до максимально возможных показателей;
• вид отопительной системы – автономные или центральные коммуникации с самотечной либо принудительной циркуляцией греющего состава;
• максимальная температура, на которую рассчитан теплоноситель;
• конфигурационные особенности греющего оборудования – однотрубный или двухтрубный комплекс.

Только зная все эти факторы, приступают к выбору типа материала, который максимально эффективно проявит себя в конкретных указанных условиях.

Полипропиленовые трубы для отопления: виды, характеристики, свойства

Трубы для монтажа отопительных систем, изготовленные из полипропилена, могут быть трех видов:

• простые, однослойные;
• со вставкой из алюминия;
• со стекловолокном.

Чтобы не возникало проблем в процессе эксплуатации, необходимо сразу подобрать подходящий тип трубы. При монтаже системы холодного водоснабжения можно использовать простые, не армированные трубы – они выдерживают небольшое давление и низкую температуру. Для устройства системы горячего водоснабжения рекомендуется выбирать армированную трубу со стекловолокном – она проста в монтаже и при этом имеет минимальный показатель теплового удлинения.

Полипропиленовые трубы для отопления

При укладке труб с алюминиевой армировкой необходимо учесть важный нюанс – слой из фольги необходимо счистить перед укладкой для того, чтобы обеспечить надежное соединение на стыках. Процесс укладки сложный, и зачастую требуется привлечение специалистов и использование специального оборудования.

Категория	Место	Название/модель	Характеристика и особенности	Средняя оценка	Фото
Лучшие трубы армированные  стекловолокном	3	Полипропиленовая труба ПОЛИТЭК PRRC PN 20	Труба для монтажа системы водоснабжения, диаметр 25 мм.	9.6
2	Труба VALTEC PP-FIBER PN 20	Качественная, белая труба для самостоятельного монтажа системы водоснабжения	9.9
1	Армированная стекловолокном труба Lammin 20 мм PP-R PN 20	Труба для монтажа систем холодного и  горячего водоснабжения	10
Лучшие трубы армированные алюминием	3	Армированная труба Banninger WATERTEC Stabi	Качественная армированная труба, выдерживающая максимальную температуру 70 градусов	9.1
2	Труба SPK 1020PM	Труба легко монтируется и выдерживает температуру до 90 градусов	9.3
1	Армированная труба Vikma PN 25	Универсальная, прочная труба для монтажа отопительных и водных систем	10
Лучше трубы без армировки	3	Труба Pro Aqua SDRN10	Белая, простая труба. Максимальная температура – 40 градусов	9.5
2	Труба TEBO SDR 11	Однослойная труба для ХВС	9.6
1	Труба Valflex PR-R SDR 11	Простая, белая труба для бытового использования	9.9
