Трубы для котлов отопления: какие трубы лучше для обвязки котла + советы по монтажу

Рекомендации по осуществлению обвязки напольного котла

Напольный котел нельзя располагать в самой высокой точке системы отопления. Иначе, несоблюдение этого условия приведет к скоплению воздушных масс в трубах, что негативно скажется на качестве обогрева. Труба подающей магистрали без прибора отвода воздуха, выходящая из котла, должна располагаться вертикально.

Последовательную разводку радиаторов и подключение газового агрегата к коммуникациям выполняют при помощи металлопластика на пресс-фитингах или полипропилена с армированием из алюминия. Однако фитинги чувствительны к качеству монтажа и при разбалтывании уплотнителей довольно быстро начинают давать течь. Полипропиленовые трубы более надежны и имеют массу преимуществ:

• позволяют создать систему любой сложности;
• не боятся воздействия высоких температур;
• имеют долгий срок службы;
• на стенках труб не оседает сокращающий диаметр налет;
• выдерживают высокое давление.

Обвязка напольного газового котла полипропиленом выполняется пайкой, что позволяет придать системе монолитность.

Обратите внимание! Создание отопительной системы со множеством изгибов не желательно, так как это уменьшает КПД агрегата и затрудняет монтаж. Количество соединений также должно быть минимальным

Особенности обвязки газовой трубы

Согласно строительным требованиям, соединение газовой магистрали с котлом должно быть жестким и обеспечиваться с помощью металлической трубы и состыковки через металлический хомут либо «американку». Для герметичности разрешается использовать только паронитовую прокладку. Резину или паклю применять запрещено.

Начнем обвязывать котел

Есть две схемы отопления: гравитационная и принудительная. Первый тип называется гравитационным, потому что в нем используются простые законы физики: из-за разности в плотности нагретого и отработавшего теплоносителя, осуществляется движение по контуру. Теплоноситель возвращается в котел под действием своего веса самостоятельно, без использования насоса. Создание гравитационного контура – это не только основа всех основ, но и базис, на котором строится вся безопасность работы системы. Этим правилом никогда не следует пренебрегать.

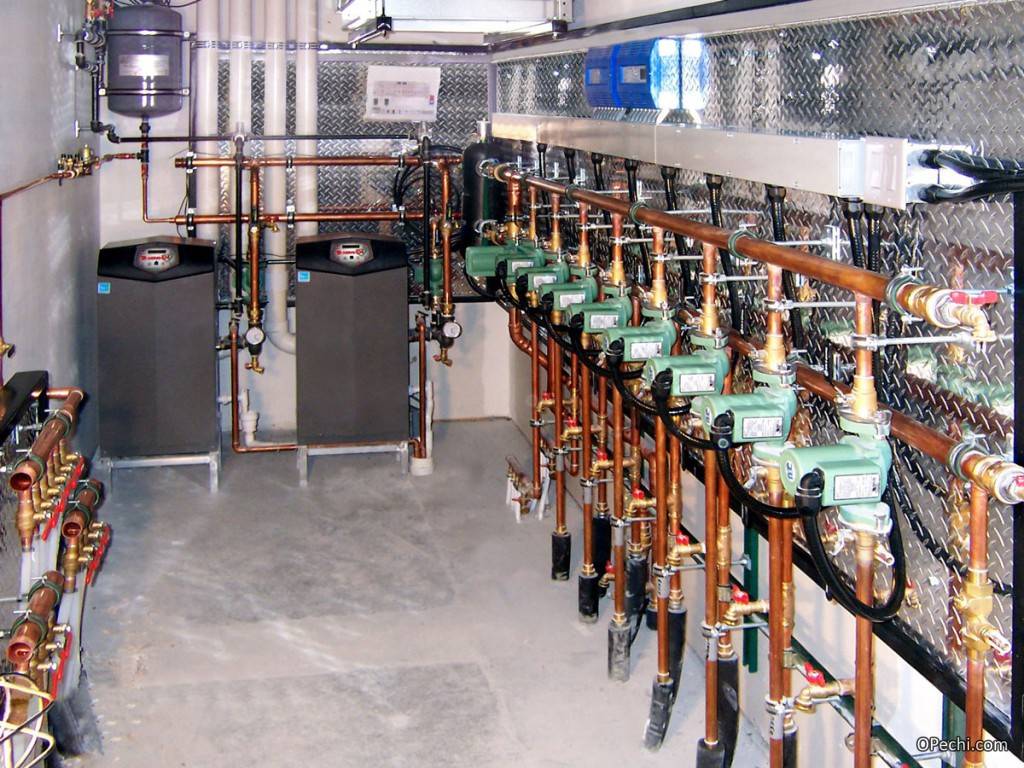

Два котла и обвязка

Преимущества:

1. Простота, которая является залогом надежности.
2. Автономность в работе.
3. Один из самых дешевых вариантов обвязки.

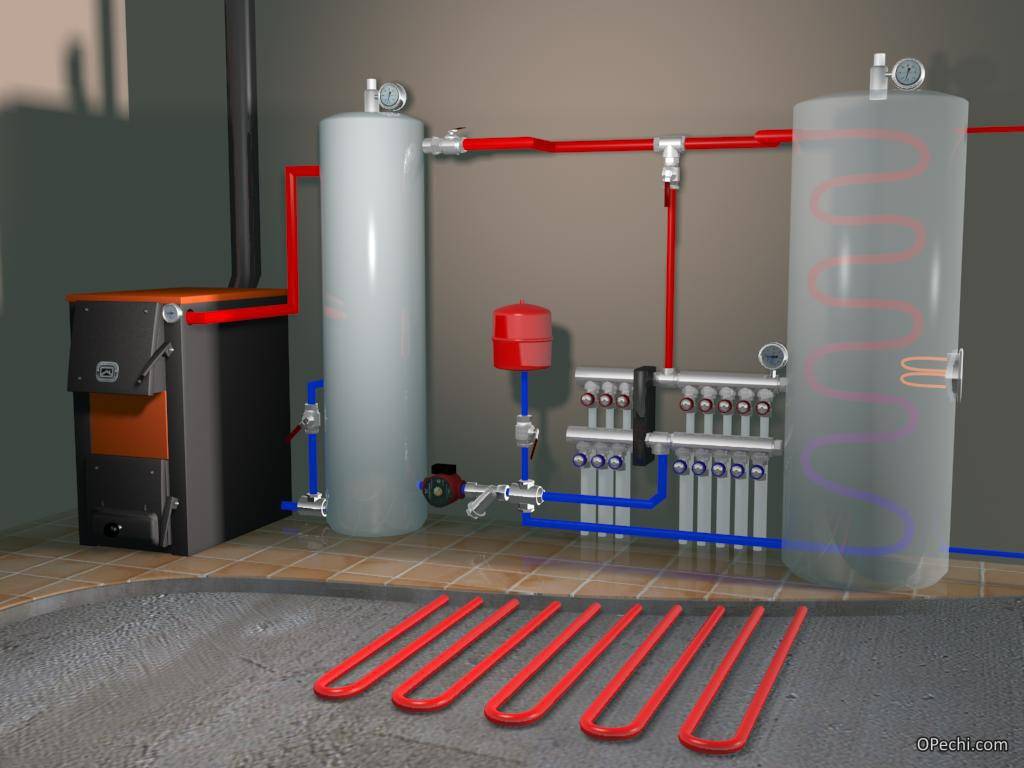

Группа безопасности для твердотопливного котла

Принудительный тип отопления – это когда вы вставляете в ваш гравитационный контур насос. Делают это по ряду причин:

• хотят сэкономить на котле и топливе: котел маленький, система большая, поэтому насос обеспечивает прокачку теплоносителя до самой крайней точки системы, так чтобы вся она отдавала равномерно тепло в помещение;
• исправить работу неправильно смонтированной системы отопления – контур не гравитационный.

Схема с насосом – надежная, обеспечивает потребителю комфорт. Но отсутствие электричества делает ее бесполезной.

Обвязка напольных котлов мощной отопительной системы

Изначально: котел устанавливают как можно ниже самой верхней точки системы отопления (поэтому в частных домах требуется установка в приямок).

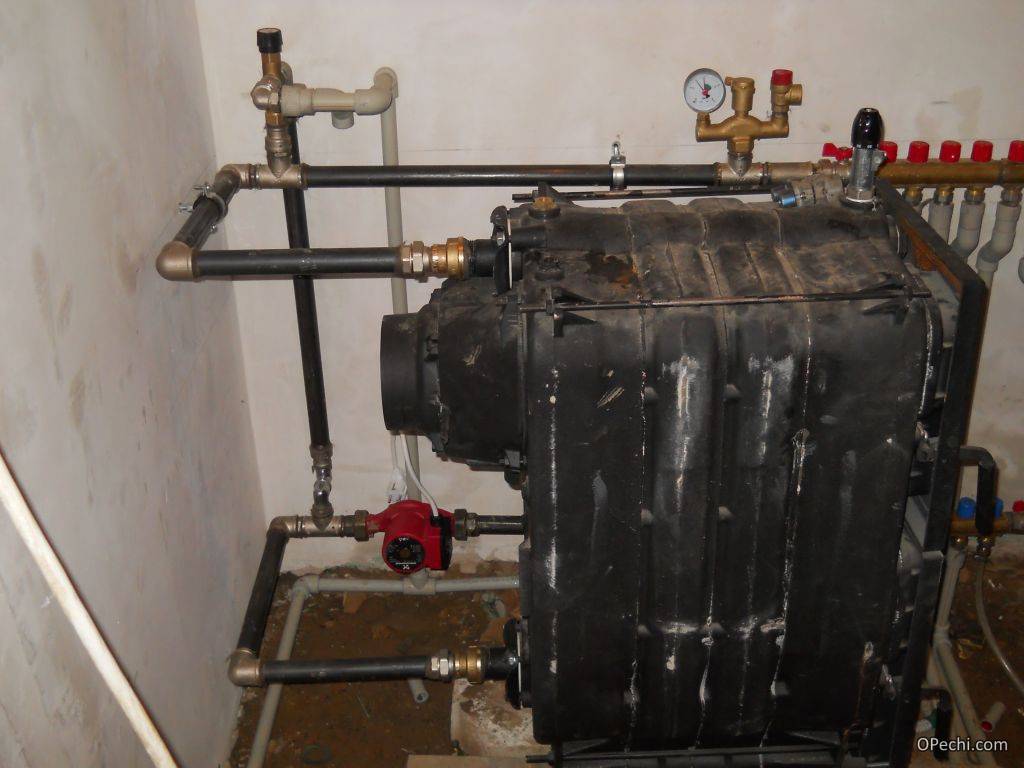

Простая обвязка котла, работающего на твердом топливе

Теплоноситель всегда насыщен воздухом. Необходимо дать возможность этому воздуху скопиться и выйти – для этого и делают в самой верхней точке системы расширительный бак.

Сегодня во многих моделях есть свой воздухосбросник (или взрывной клапан). В агрегатах без данного элемента труба подачи теплоносителя должна уходить строго вертикально вверх – это избавит вас от завоздушивания котла.

Подготовка обвязки котла для выполнения отделочных операций в помещении

Если патрубки подачи и обратки выходят внизу или сбоку котла, то система сброса воздуха в котле есть. Как правило, встречается во всех моделях электрических и газовых котлов.

На схемах обвязки (см. фото) можно встретить массу сгонов, поворотов труб, различных встраиваемых элементов (избыточные фильтры, краны, клапаны). Задача мастера – уменьшить их количество до необходимого минимума: сгонов должно быть меньше, поворотов и тройников – еще меньше. Действует принцип: чем проще система – тем она надежнее.

Простая обвязка пеллетного котла

Твердотопливные котлы просто подключать, но

Процесс горения в данных котлах не регулируется. Из-за этого возможен ряд аварийных ситуаций, которые необходимо нивелировать. Самая распространенная – отключение электричества, из-за чего может выйти из строя или остановится насос. Выход простой – создание дополнительных аварийных схем, к которым относятся:

1. Гравитационный контур.
2. Подача холодной воды.
3. Резервный источник питания для насоса.
4. Установка теплоаккумуляторного бака.
5. Дополнительный аварийный контур.

Идеальная обвязка котла

Рекомендации по выполнению самостоятельной обвязки котла

Схема обвязки газового котла: Обзор и инструкция +Видео

При обустройстве частного дома, особое внимание необходимо уделить монтажу системы отопления. Всё чаще сегодня устанавливают газовые котлы. От того, насколько качественное выбрано оборудование и насколько грамотно проведены работы по его установке, зависит комфортное проживание семьи

От того, насколько качественное выбрано оборудование и насколько грамотно проведены работы по его установке, зависит комфортное проживание семьи.

Профессиональный монтаж подразумевает также правильную обвязку газового котла, защищающую систему отопления от неравномерных нагрузок, и обеспечивающую рациональный прогрев всех помещений в доме. Кроме того, правильная обвязка газового котла гарантирует долгий срок службы всего оборудования.

Что такое обвязка котла

Говоря об обвязке газового котла, подразумевают всю систему отопления (механизмы и сами трубы), кроме радиаторов.

Отопительное газовое оборудование при неправильной установке несет в себе опасность возгорания или взрыва. Если вы недостаточно уверены в своих способностях, доверьте обвязку газового котла специалисту.

Выделим основные функции обвязки:

• — поддерживает постоянное давления теплоносителя в отопительной системе;
• — Удаляет воздух, препятствующий циркуляции воды;
• — Очищает теплоноситель от вредных примесей, ухудшающих работу оборудования;
• — путем подключения в систему бойлера, происходит накопление горячей воды.

Элементы обвязки газового котла:

Схемы обвязки газового котла отопления

Выбор способа обвязки зависит от многих факторов: открытый или закрытый режим циркуляции, однотрубная или двухтрубная разводка сети, наличие дополнительных контуров, будут ли устанавливаться теплые полы и другое.

Выбирайте только качественное оборудование для обвязки котла. Оно обойдется вам в разы дешевле, чем постоянный ремонт системы отопления.

Обвязка газового котла с естественной циркуляцией

Считается достаточно простой, ее можно смонтировать своими руками. В этой системе теплоноситель перемещается под уклоном подачи исключительно по законам физики. Нагретая вода расширяется, становясь меньше по плотности и весу, поднимается вверх по системе. Ее место занимает холодная вода, которая тоже начинает нагреваться, таким образом происходит непрерывный процесс движения.

Обвязка котла будет стоить недорого, так как никакие дополнительные приборы докупать не нужно. Также эта система проста в эксплуатации, поломки можно устранить самостоятельно. Еще одно приятное преимущество – работа системы не зависит от электроснабжения, поэтому ей не страшны сбои в электричестве или внезапные отключения.

Гравитационную схему обвязки можно использовать только для напольных котлов. В настенных котлах принцип естественной циркуляции невозможно реализовать из-за маленького диаметра подключения и небольшого теплообменника.

В качестве приборов отопления для данной системы больше подходят чугунные радиаторы. В алюминиевых радиаторах проходное сечение меньше, что затрудняет циркуляцию жидкости.

Самый главный минус этой схемы – ее можно использовать только для дома небольшой площади до 100 кв. м. Также она подходит только для одноконтурных котлов. Многих смущают трубы над полом или потолком, спрятать их довольно таки сложно, а интерьер они уж точно не украшают.

Обвязка газового котла с принудительной циркуляцией

Такая схема обвязки также называется системой закрытого типа. Она считается более эффективной, хотя и стоит дороже. В данной системе теплоноситель движется принудительно при помощи циркуляционного насоса. Трубы имеют меньший диаметр, чем в первой системе, поэтому их легче скрыть в интерьере. Данную обвязку можно использовать как для настенных, так и для напольных котлов.

Обвязка котла при закрытом типе включает ряд обязательных элементов:

• -расширительный бачок, предназначенный для компенсации давления в системе;
• -циркуляционный насос для перекачивания теплоносителя;
• — группа безопасности котла, состоящая из корпуса, термоманометра, предохранительного клапана, воздухоотводчика.

Все установленные приборы требуют регулярного обслуживания, чтотакже делает даннуюсистему дороже.

Так как принудительное отопление является энергозависимым, нужно смонтировать его таким образом, чтобы при отключении электричества система переключалась в режим гравитационной циркуляции.

Обвязка газового котла полипропиленовыми трубами: соединение труб в раструб сваркой

Полипропиленовые трубы отвечают всем необходимым требованиям для труб систем отопления и водоснабжения дома. Они выдерживают температуру воды до 95°C. Служат до 40 лет и держат давление 20-25 атмосфер. Кроме этого, технология монтажа полипропиленовых труб позволяет монтировать контуры любой сложности без особых сложностей.

Стыковка металлических и полипропиленовых труб

По нормативным документам и всем инструкциям к газовым котлам, соединение вводной газовой трубы с газовым котлом должно осуществляться через металлический сгон. Это же правило распространяется на контуры отопления. Только такое соединение в купе с паронитовыми прокладками обеспечит надлежащую жесткость соединений.

Соединение полипропиленовой трубы и металлических сгонов, присоединенных к котлу, осуществляется через специальный пластиковый фитинг, с одной стороны которого впрессована металлическая муфта с резьбой.

Способы соединения полипропиленовых труб

Есть два способа соединения полипропиленовых труб:

• Соединение сваркой;
• Соединение полипропилена на резьбовых фитингах.

Профессионалы используют оба способа соединений, однако, нужно учесть. Резьбовое соединение имеет тенденцию со временем ослабевать. Это нужно учесть при выборе типа соединений полипропиленовых труб. Конечно, соединение на фитингах более доступно, если монтировать обвязку котла своими руками. Для фитингов не нужно брать в аренду или покупать специальный сварной станок для соединения полипропиленовых труб, но повторюсь, резьба для полипропилена, хуже сварки.

Соединение полипропилена на сварке

Лучшим и надежным соединением полипропиленовых труб является сварка. Сварка название условное и не имеет никого отношения к электродуговой или газовой сварки. Однако по качеству соединения, такое соединение полипропилена это действительно сварка.

Осуществляется сварка полипропиленовых труб специальной установкой, под названием паяльник или утюг. У каждого паяльника для труб есть набор муфт и дорнов, различного диаметра. Муфта греет трубу снаружи, дорн греет фитинг изнутри. Устройство паяльника таково, что можно греть одновременно и трубу и фитинг.

Фитинги это элементы водопровода, для поворотов, удлинений, соединений труб в виде уголков, тройников, отводов, муфт.

Принцип сварки полипропиленовых труб в раструб прост. На паяльнике, одновременно греется наружная сторона трубы (на муфте) и внутренняя сторона фитинга (на дорне).

При нагреве происходит разогрев трубы и фитинга. После нагрева труба вставляется в фитинг. В результате диффузии оплавленных поверхностей труб происходит их плотное соединение (сварка).

Замечу, что полипропиленовые трубы и фитинги к ним, невозможно соединить без нагрева. Их заводские диаметры специально имеют различные внешние диаметры труб и внутренние диаметры фитингов.

Например, труба Ø20 мм имеет фактический внешний диаметр 20,4-20,5 мм, а вот фитинг для этой трубы, который маркируется, как фитинг Ø20 мм, внутренний диаметр 19,4-19,6 мм. Если учесть, что муфты и дроны паяльника имеют конусность, то становится очевидной возможность вставить трубу в фитинг после нагрева без проблем.

Элементы обвязки напольного котла

Рассмотрим, какие элементы может включать обвязка напольного газового котла отопления.

Расширительный бак

Мембранный расширительный бак необходим для компенсации увеличенного объема воды или антифриза при их нагреве. Данный элемент разделяется мембраной на две части, одна из них наполняется воздухом или азотом. При повышении объема теплоносителя газ сжимается, благодаря чему давление в теплообменнике значительно не увеличивается.

Обратите внимание! Объем расширительного бака должен составлять не менее 10% от количества теплоносителя

Предохранительный клапан

Назначение предохранительного клапана состоит в сбрасывании избытка теплоносителя при большом росте давления в контуре, чтобы предупредить разрыв труб систем отопления. Лишняя жидкость выводится через дренажную трубку в канализацию. Если клапан часто срабатывает, это свидетельствует о недостаточном размере расширительного мембранного бака.

Манометр

Манометр необходим, чтобы контролировать рабочее давление в контуре. Иногда вместо него применяется термоманометр, который измеряет не только давление, но и температуру. Шкала такого прибора должна доходить хотя бы до 4 атмосфер.

Воздухоотводчик

Воздухоотводчик предназначен для вывода в окружающую среду воздушных масс, которые остались после слива теплоносителя. Оставшийся воздух создает шумы и выступает препятствием для нормальной циркуляции теплоносителя.

Циркуляционный насос

Насос обеспечивает циркуляцию теплоносителя принудительно. Его мощность можно менять, тем самым, регулируя скорость течения жидкости в теплообменнике.

Бойлер косвенного нагрева

Бойлер необходим для обеспечения горячей водой в требуемом объеме. Он представляет собой теплоизоляционный бак, в котором хранится нагретая вода.

Гидрострелка

Гидрострелка представляет собой емкость с патрубками, к которым можно подключить несколько контуров, объединяющих подачу и обратку. Этот элемент позволяет подсоединить трубы, в которых жидкость имеет разную скоростью циркуляции и температуру.

Фильтр грубой очистки

Этот элемент представляет собой резервуар с фильтрующей сеткой для очистки воды от крупного мусора. Фильтр защищает от засорения трубки теплообменника.

Трубы

Многих интересует вопрос, какие трубы можно применять для обвязки напольного газового котла. Температура в контуре обычно не превышает 80°C, а в системе теплых полов она не выше 35°C. Давление находится на уровне 1-2,5 кгс/см2. При остановке насоса закипание теплоносителя исключаются, так как через несколько секунд горелка прекращает работу и пламя гаснет. Исходя из существующих рабочих условий для выполнения обвязки напольного газового котла отопления вполне подойдут полимерные и металлополимерные трубы стоимость которых намного ниже, чем прочных медных или оцинкованных аналогов.

Виды и особенности устройства систем отопления в частном доме

Обогрев частного дома осуществляется с помощью воды, воздуха или электричества.

Электрическая

В доме устанавливается электрический котёл, который нагревает воду и разносит её по комнатам.

Плюсы метода:

1. Безопасность. Если все установлено и работает правильно — риск угрозы жизни и здоровью минимален.
2. Небольшие затраты на приобретение. Не надо платить за прокладку газовых труб, монтаж, составление проекта.
3. Низкий уровень шума, экологичность.
4. Отсутствие дополнительных работ. Такая система не требует тщательного анализа каждый сезон: замены вышедших из строя вентиляторов, датчиков, частого технического осмотра.

Минусы:

1. Нестабильность при скачках напряжения. Если свет отключили — отопление также отключается. Решает проблему автономный генератор. Но это дорого.
2. Дороговизна. Плата за электричество выше стоимости газового отопления.

Важно! Для электрического отопления необходимо утепление стен дома. Это уменьшит теплопотери, а, значит, и расход электроэнергии на обогрев

Воздушная

Метод предусматривает установку трёх компонентов: теплогенератора, нагревающего воздух, воздуховодов, которые подводят тепло к комнатам и вентилятора, который распределяет тёплый воздух.

Схема работы: воздух нагревается при помощи вентилятора в теплообменнике, а оттуда по теплотрассам подаётся в комнаты.

Отопление от солнечных батарей, которые устанавливаются на крыше дома одна из разновидностей воздушной системы обогрева.

Преимущества отопления нагретым воздухом:

• отсутствуют дополнительные траты на покупку радиаторов, труб;
• на обогрев комнат уходит меньше времени;
• эффективность передачи энергии 90%;
• объединяется с системой климат-контроля в доме.

Недостатки:

• готовую систему невозможно переделать;
• придётся приобретать дополнительный источник питания, чтобы отопление работало, даже если нет электричества;
• планируется на стадии проекта.

Водяная

Для такой системы понадобится котёл, трубы, радиаторы. Принцип работы: нагретая вода из котла перемещается по трассам к батареям и возвращается обратно в котёл для подогрева.

Создание водяного отопления предусматривает наличие в доме:

• помещения для котла;
• бойлерной установки (если горячая вода не централизована);
• системы вентиляции.

Фото 1. Система водяного отопления в частном доме. В качестве источника обогрева используется котел.

Преимущества водяного отопления:

• всё время поддерживается оптимальный уровень давления;
• батареи не занимают много места.

Недостатки:

• горячие радиаторы — причина ожогов;
• дом нагревается медленно;
• жёсткая вода — причина растрескивания труб, подтекания жидкости.

Водяное отопление делится на:

1. Однотрубное. В такой системе одна и та же труба как приносит тёплую воду в радиаторы, так и выводит холодную. Такой вариант не очень удобен, потому что образуется большая разница температур в батареях.
2. Двухтрубное. В нём одна труба подаёт тепло, а другая — забирает холодную воду. Сами трубы расположены параллельно. Так достигается одинаковая температура в радиаторах.

Открытая

Вода, нагреваясь, попадает в открытый расширительный бак, который обычно устанавливают на чердаке. Затем остывшая в резервуаре жидкость снова возвращается в цикл. Если не использовать отопление в зимний период, то нужно слить всю жидкость и утеплить бак. Открытую систему просто смонтировать. Она работает тихо. Если свет отключат — в доме всё равно будет тепло. Но из-за того, что расширительный бак открыт, вода испаряется.

Закрытая

Вода при таком способе отопления проходит цикл с помощью насоса. Бак закрыт; располагается он в любом помещении дома. С такой системой самостоятельно контролируется уровень тепла в комнате. Минус — для работы нужно постоянное электричество.

Фото 2. Схема закрытой отопительной системы. Красным цветом обозначен горячий теплоноситель, синим — холодный.

Стандартная схема и комплектация обвязки для газового котлоагрегата

В каждом частном случае обвязка системы отопления может отличаться по оснащению, комплектации, количеству контуров, элементов и прочим параметрам. Обвязка зависит от требований пользователя, вида оборудования, метража дома, мощности теплогенератора, количества радиаторов и комнат и многих других нюансов. Поэтому перед покупкой и установкой, рекомендуется создавать технический план, проект будущей системы. Это сильно облегчает задачу, так как согласно готовому проекту становится возможным оперативная покупка именно тех элементов и комплектующих отопительной схемы, которые требуются.

В целом, существуют стандартные схемы подключения газовых теплогенераторов и список оборудования, элементов, которые для этого потребуются. Перечислим базовый набор приспособлений:

• насос циркуляции теплоносителя: отвечает за движение тепла по системе;
• различные клапаны, например, распределительный, обратный, предохранительный и другие;
• расширительный бачок;
• балансировочный кран, сливной кран;
• фильтры очистки воды или иного вида теплоносителя;
• манометр;
• трубы подключения радиаторов и батарей;
• непосредственно сами радиаторы и батареи.

Большим преимуществом современных моделей котельных установок выступает наличие многих из перечисленных выше компонентов в заводской комплектации. То есть, купив котел с данными устройствами, уже включенными в конструкцию агрегата, дублировать эти элементы в других, внешних частях отопительной системы не требуется.

В преимущественном большинстве случаев не требуется также монтаж узлов внешнего типа, так как большинство моделей можно подключать напрямую к системе. Исключение составляют котлы энергонезависимого вида.

Критерии выбора схемы разводки

Они будут зависеть от вида сжигаемого топлива, общей площади нагрева объекта и состоянии его теплоизоляции, модели котла и его расположения.

В основном применяются одно-, двухтрубные или коллекторные схемы монтажа. И если первые две используются для агрегатов с естественной и принудительной циркуляцией, то последний способ работоспособен исключительно в насосной схеме транспортировки теплоносителя.

Однотрубный вариант соединяет одну закольцованную линию и последовательное включение в нее приборов нагрева. В двухтрубном — от котлоагрегата идут 2 самостоятельные трубы подача/обратка, к которым на подаче подключаются нагревательные приборы.

При коллекторной обвязке – обустраивается один или несколько коллекторов, к каждому нагревательному прибору прокладывают самостоятельную трубу. Она также позволяет включать «теплый пол» из полипропиленовых трубопроводов.

Несмотря на то, что коллекторная схема приводит к приличному удорожанию проекта, но зато в плане регулирования процесса теплоснабжения, она является самой совершенной. Современные тепловые схемы в странах ЕС функционируют исключительно с использованием такого варианта. Несмотря на то, что на этапе проектирования потребуется выполнять более сложные расчеты, а сборка использует больший объем PPR-труб, тем не менее, созданная система позволит выполнять тонкую по-комнатную настройку.

Критерии выбора варианта будут зависеть от конструкции котлоагрегата:

1. Большинство заводов-изготовителей требую выполнять первый метр трубы из стали, особенно для котлов работающих на твердом топливе.
2. Монтаж из полипропиленовых труб для агрегата на газовом или печном топливе выполняют с применением гидрострелки и коллектора.
3. Часто газовые котлоагрегаты имеют насосы, встроенные в конструкцию устройства.

Радиаторное подключение последовательного типа

Такой вариант возможен, если применяется конденсационный газовый котел, т.к. работа классического оборудования затруднена при температуре на обратке ниже +55 градусов. Дело в том, что охлажденный теплообменник собирает на своей поверхности конденсат. В составе продуктов сгорания газа содержатся, наряду с водой и углекислым газом, агрессивные кислоты. В таком случае появляется реальная угроза разрушения стальных или медных теплообменников.

Конденсационные котлы имеют другой принцип работы. Для сбора продуктов сгорания используется специальный теплообменник из нержавеющей стали (экономайзер). В итоге происходит дополнительная теплоотдача и увеличение КПД оборудования. Из-за этого температурный уровень обратной трубы в +30-40 градусов является оптимальным. Отопительная система состоит из двух последовательно подключенных контуров — радиаторного и внутрипольного. Обратная труба первого является подающей трубой второго.

Поэтапный ход монтажа

В любой инструкции, прилагаемой к котлу, есть рекомендации по установке оборудования. Монтаж твердотопливного котла должен производиться четко по инструкции и техническим правилам производителя.

Необходимо соблюдать последовательность действий.

Основание

Для начала следует устроить твердое основание из негорючего материала под днище на 20 см шире подошвы агрегата, лучше всего залить бетонную основу. После этого нужно установить котел на твердое основание с учетом всех расстояний, отрегулировать горизонтальность и вертикальность аппарата.

Подключение труб и элементов безопасности

Придерживаясь схемы подключения, произвести врезку группы безопасности в полной комплектации для данного типа котла, которая ставится до запорных кранов.

После этого следует подсоединить трубы отопления, подключение желательно выполнять через запорную арматуру, при этом стыки тщательно уплотнить льном или сантехнической лентой.

Дымоход

Далее нужно собрать дымоход, хорошая тяга в котором зависит от правильно подобранной площади сечения и высоты трубы, все соединения нужно промазать термостойким герметиком.

Завершающий этап

На следующем этапе уже можно заполнить систему отопления водой под более высоким давлением и проверить на наличие протечек. После чего необходимо проверить расположение колосников, заслонок, заглушки, шамотных камней. В заключение установки нужно сбросить давление воды до рабочего, установить заслонки в дымоходе и топке, загрузить дрова.

Теперь можно разжигать котел, при достижении проектной температуры включить терморегулятор на выбранный уровень подачи тепла для комфортного отопления помещения и не забывать вовремя подкладывать дрова в топку.

Что такое обвязка котла

Обвязка котла — это вес комплекс трубопроводов и внешних узлов, который устанавливается газовым котлов и отопительными приборами. Кроме того, обвязкой принято называть сам процесс монтажа периферии, образующей внешнюю часть отопительного контура.

Поскольку котел двухконтурный, то вместе с отоплением необходимо собрать разводку ГВС и подключить ее к устройствам водоразбора. Монтаж — ответственная и важная работа, требующая привлечения грамотных квалифицированных специалистов.

Возможна и самостоятельная обвязка системы, если пользователь имеет навыки паяльных работ по меди или умеет обращаться с полипропиленовыми трубопроводами.

В любом случае, результат зависит от тщательности и аккуратности исполнителя, уровня его подготовки в вопросах создания теплотехнических систем.

Опциональные элементы

Какие еще элементы может включать обвязка напольного или настенного котла?

Теплоаккумулятор

Так называется металлический или полимерный бак с теплоизолированными стенками. Как и следует из названия, он служит для накопления тепловой энергии.

Это полезно в двух случаях:

1. При использовании твердотопливного котла. Накопление тепла позволяет увеличить промежуток времени между растопками и эксплуатировать котел на номинальной мощности (и, соответственно, с максимальным КПД);
2. При обогреве дома электрокотлом и наличии двухтарифного счетчика. Ночью, когда цена киловатт-часа электроэнергии минимальна, котел греет воду в баке теплоаккумулятора, а днем накопленное тепло расходуется для обогрева жилья.

Теплоаккумулятор в домашней котельной.

Использование теплоаккумулятора подразумевает наличие двух контуров, по крайней мере, один из которых работает с принудительной циркуляцией. Первое кольцо соединяет теплообменник котла и бак, второе — теплоаккумулятор и отопительные приборы.

Схема подключения теплоаккумулятора к котлу и отопительному контуру с рециркуляцией.

Гидрострелка

Гидрострелка с патрубками для подключения нескольких контуров.

В сущности, это просто толстая труба с несколькими входными и выходными патрубками. Функция гидрострелки — синхронизация работы нескольких контуров с разной температурой теплоносителя (например, радиаторов и теплого пола).

Температура воды в трубах теплого пола — не больше 40 градусов.

Каждый из контуров комплектуется собственным насосом и (в случае низкотемпературного контура) трехпроходным клапаном, обеспечивающим рециркуляцию теплоносителя.

В ряде случаев функцию гидрострелки выполняет теплоаккумулятор.

Как это возможно?

Внутри бака медленно циркулирующая вода разделяется по температуре: наиболее горячий (и наименее плотный) теплоноситель собирается в верхней части бака, наиболее холодный — в нижней.

Отбирая воду из патрубков, расположенных на разной высоте, можно получить любую температуру в диапазоне от температуры подачи котла до комнатной.

На фото — подключение теплоаккумулятора к разнотемпературным системам ГВС и теплого пола.

Коллектор

Отопительный коллектор.

Одна из проблем последовательного подключения отопительных приборов — разброс между ними по температуре. Радиаторы на подаче всегда горячее батарей на обратке, что приводит к неравномерному прогреву комнат в доме.

Коллектор позволяет подключить несколько конвекторов, радиаторов или контуров теплого пола параллельно. Каждый отвод коллектора комплектуется собственным краном или дросселем, допускающими независимое отключение и регулировку приборов.

Коллекторная разводка отопления.

Бойлер косвенного нагрева

Обычно для нагрева ГВС практикуется использование двухконтурного котла с проточным теплообменником.

Однако у этого решения есть пара неприятных недостатков:

• Одновременная работа отопления и проточного водонагревателя требует большого запаса по мощности. Если у вас стоит электрокотел, а на дом выделена мощность в 10 КВт — вам волей-неволей придется выбирать между теплыми комнатами и горячим душем;
• Большая часть проточных нагревателей не допускает точной регулировки температуры воды на выходе. Попытка принять душ или помыть посуду превращается в непрерывное сражение с кранами.

Бойлер косвенного нагрева — типичный накопительный водонагреватель, лишенных обеих проблем. Он подключается к отопительному контуру и отбирает часть тепла у теплоносителя.

Бойлер косвенного нагрева.

Летом циркуляция идет по малому кругу — между котлом и бойлером.

Подключение бойлера к котлу.

https://youtube.com/watch?v=owCRvUbz1CI
