Правила размещения
- Площадь помещения, в котором устанавливается нагреватель — не менее 7,5 м².
- Потолки — от 2,2 м.
- Должно быть окно, обеспечивающее доступ воздуха с улицы.
- Дверь должна открываться в сторону движения человека, выходящего из помещения.
- Запрещается оборудовать в котельном помещении выключатели. Если они уже установлены, придется их вывести за пределы помещения.
- Необходимо оборудовать приточно-вытяжную вентиляцию. На каждый м³ расходуемого топлива — 15 м² воздуха.
- Расстояние от нагревателя до элементов, способных сгорать — 25 см или более. До несгораемых элементов — 5 см. От дымоотвода до сгораемых частей — 40 см, до несгораемых — 15 см.
- Устройство монтируют на безупречно ровной плоскости, без уклонов.
Конденсат в импульсной трубке
Симптомы данной ситуации – при запросе на отопление или ГВС розжига горелки не происходит, при этом идет включение циркуляционного насоса и вентилятора. Причин может быть несколько, от неисправностей узлов оборудования (вентилятор, дифференциальное реле дыма, электронная плата), до влияния внешних факторов, попадания влаги или образование конденсата. Вода в котле может образовываться вследствие неверного уклона коаксиального комплекта (для традиционных котлов он должен быть отрицательным, то есть вниз от котла 2–3°).Работа вентилятора в котельном агрегате контролируется платой управления с помощью такого устройства, как дифференциальное реле дыма (или пресосстат). Он соединен с вентилятором импульсными силиконовыми трубками (или одной), в зависимости от производителя и схемы работы.
Прессостат измеряет перепад давлений между выходом нагнетательной стороны вентилятора и давлением внутри герметичной камеры сгорания. При включении вентилятора, создается перепад давлений в полости прессостата, при этом диафрагма через шток воздействует на микропереключатель и происходит его переключение.Холодный воздух, который поступает для горения, незначительно подогревается горячими дымовыми газами, проходящими через внутреннюю трубу наружу. Воздействуя на элементы камеры, он приводит к их охлаждению и при определенных условиях происходит конденсация водяных паров. Даже небольшая капля конденсата, образовавшаяся в импульсной трубке, может привести к остановке оборудования, ведь она будет препятствовать передаче импульса на прессостат.
Если возникла данная ситуация, необходимо вызывать сервисного инженера для ремонта. Но если инженер не может сразу же прибыть на объект можно использовать временное решение – просушить бытовым феном. Открыв заглушку в котле, включить фен и дать поработать около четверти часа. Таким образом, прогревается камера сгорания, что приводит к испарению конденсата.Как правило, данная проблема решается путем установки вместо одной соединительной импульсной трубки комплекта, состоящего из тройника и трех трубок, где две – соединительные импульсные, а через третью происходит отвод конденсата, или же просто одеть утеплитель, который не даст существенно охладиться трубке. Данная конструкция уже применяется во многих моделях котлов уже в заводском исполнении.
Установка
Инструкция подробно рассказывает о процессе розжига. Запуск выполняют после монтажа и обвязки. Правильность установки должна быть проверена газовой службой. Перед тем как зажечь котел, следует выполнить ряд подготовительных и монтажных работ:
- Исключить близость легковоспламеняющихся материалов.
- Подключить холодную воду, снять заглушки с патрубков. На входе поставить фильтр и шаровый кран для предохранения системы от засорений, способных спровоцировать неисправности.
- Шаровые краны монтируют на всех патрубках, задействованных в обвязке.
- Подводка газовых труб производится газовщиками, они выполняют подключение и монтаж счетчика.
- Прокладывают электролинию для энергозависимых моделей. Делают отдельную розетку.
- Монтажные работы, связанные с отведением продуктов сгорания, определяются типом топки. Различают атмосферные или турбированные модели.
- Отключив аппарат от электроснабжения, заполняют систему теплоносителем. Проверяют, нет ли течи. Перед первым розжигом все узлы системы должны быть тщательно проверены.
Настройка давления
Чтобы поднять давление используется кран подпитки, а для того чтобы спустить давление — спускной клапан.
Оптимальным значением считается диапазон 0,7-1 мБар. Обычно котлы Baxi самостоятельно поддерживают нужное значение, но иногда возникают сбои. Если наблюдается постоянное падение, которое не исчезает после подпитки системы, значит где-то происходит утечка ОВ.
Это может означать либо протечку трубопроводов или радиаторов, системы теплого пола или других внешних элементов.
Часто проблема возникает из-за неисправности спускного клапана. Нештатное повышение давления может быть из-за неисправности или открытого крана подпитки или повреждения мембраны расширительного бака.
Запуск отопительной системы
Итак, вы проверили состояние котла и радиаторов, наполнили систему теплоносителем и приготовились к первому включению. Далее все зависит от того, на каком топливе работает устройство.
Твердотопливный котел
Запуск отопительной системы на дровах и угле производится следующим образом:
1. Убедитесь, что давление в системе составляет не менее 1 атм.
2. Откройте шибер, который блокирует доступ к дымовой трубе.
3. Положите растопочный материал на колосниковую решетку.
4. Загрузите топливо в камеру сгорания.
5. Подожгите растопочный материал. Подождите 10-15 минут, после чего закройте растопочную заслонку.
6. Когда температура в системе поднимется до нужной отметки, настройте терморегулятор таким образом, чтобы он поддерживал необходимый нагрев воздуха в помещении.
Схема запуска твердотопливного котла отопления
Газовый котел
Отопительное оборудование этого типа работает по другому принципу, поэтому схема его первого запуска выглядит следующим образом:
1. В первую очередь, убедитесь, что давление в системе достигло необходимо показателя. Для одних моделей это 2-2,5 атм, для других — 4 атм. Уточните эти данные в инструкции по эксплуатации.
2. Снимите лицевую крышку котла и найдите циркуляционный насос. Он представляет собой металлический цилиндр, в центре которого располагается широкий винт с прорезью под отвертку.
3. Подключите котел к сети и переведите рычаги электропитания в рабочее положение. Включится насос, и вы услышите специфический гул и бульканье — это циркулируют остатки воздуха в системе.
Рекомендуем: Чем покрасить ОСБ (OSB) плиту снаружи — обзор и пошаговая инструкция
4. Возьмите отвертку и начните аккуратно откручивать крышку циркуляционного насоса. И открывшегося отверстия пойдет воздух — вам необходимо полностью выпустить его из системы.
5. Как только из насоса пойдет вода, закрутите крышку обратно.
6. Теперь система автоматически откроет электронный клапан подачи газа и включит электронный поджиг.
Схема запуска газового котла отопления
Первое время котел может издавать странные звуки — это вполне естественно. Остатки воздуха постепенно уйдут в расширительный бак , и система будет работать практически бесшумно.
Если у вас остались вопросы по первому запуску отопительного котла, обратитесь за помощью к сотрудникам .
Рейтинг лучших моделей котлов на сжиженном или природном газе
В зависимости от рассмотренных выше характеристик отопительных устройств приведена классификация газовых котлов.
Одноконтурные
Ниже представлены самые популярные модели газовых одноконтурных котлов.
Viessmann Vitodens 100
Экономичная модель с низким потреблением топлива, высокими показателем мощности (около 35 кВт) и удобством технического обслуживания. Отличается качественной сборкой, легкостью эксплуатации и высокой адаптивностью к различным погодным условиям.
Фото 1. Настенный газовый котёл от производителя Viessmann модели Vitodens 100. Оснащен электронной системой управления.
Protherm Medved 30 Klom
Продукт выделяется качеством и долговечностью, но потребители больше всего ценят рассматриваемую модель за экономичность (при максимальной мощности расход топлива составляет около 5 куб. м) и абсолютную безопасность. Устройство имеет высокий показатель КПД (около 92%) и мощности (50 кВт), что позволяет использовать газовый котел для обогрева как небольших, так и габаритных помещений.
Прибор имеет встроенный бак объемом 110 л для нагрева водопроводной воды.
Внимание! Недостатки модели: возможность самоотключения при низком давлении газа в системе и зависимость от электросети (без электричества пьезорозжиг работать не будет)
Alpine Air FL 8
Это маломощный котел, предназначенный для обогрева небольших помещений площадью до 50 кв. м.
Он идеально подходит в качестве отопительного устройства для гаража, поскольку экономично потребляет природный газ (не более 0,95 куб. м/час) и обладает довольно высоким КПД (94%).
Модель полностью автономна, компактна, отличается демократичной ценой.
Среди недостатков можно отметить чувствительность к давлению газа (при слишком низком его уровне устройство может самопроизвольно отключиться).
Kusaterm 10 20
Относится к моделям, предназначенным для нагрева банных помещений. Устройство оборудовано вентилятором для более быстрого прогрева воздуха, имеет качественную термоизоляцию на поверхности корпуса и длительный срок эксплуатации (согласно отзывам потребителей). Среди недостатков можно выделить немалую стоимость, которую устройство полностью оправдывает.
Двухконтурные
Двухконтурные модели применяются для отопления и горячего водоснабжения помещений.
Bosch GAZ 6000 WBN 24CRN
Газовые настенные котлы этой серии с номинальной мощностью в 24 кВт отличаются высоким показателем КПД, эргономичным стильным дизайном, стабильностью работы в условиях нестабильного напряжения и уровня давления в газовой системе.
Данная модель была разработана специально для России, а, точнее, для ее климатических особенностей.
Vaillant Turbotec Pro VUW 242
Газовые котлы Vaillant, несомненно, отличаются высоким качеством исполнения и невероятной эффективностью работы, но их обслуживание слишком дорого.
Ariston Egis Plus 24 FF
Компактный, удобный в эксплуатации, многофункциональный, довольно мощный (24 кВт) для обогрева средних помещений агрегат. Этот настенный котел отличается высокими показателями функциональности даже при резких скачках давления (прекрасно работает при давлении 5 мбар). Модель может функционировать и при экстремальных температурах внешней среды (до -52 градусов).
Navien Deluxe 24K
Модель работает с максимальной эффективностью при минимальных затратах топлива. Устройству не страшны скачки напряжения в сети благодаря встроенному чипу SMPS. Котел отличается удобством и простотой эксплуатации. Первичный теплообменник устройства выполнен из нержавеющей стали, что незначительно снижает КПД котла, но при этом существенно продлевает его долговечность.
Baxi Main 5 24 F
Лучший представитель линейки биотермических отопительных устройств. Мощности котла (24 Квт) достаточно для качественного обогрева помещения площадью до 240 кв. м.
Фото 2. Газовый котёл Baxi Main 5 24 F. Представляет из себя настенный тип устройства.
Теплогенератор предназначен для работы при давлении газа в централизованной системе от 13 до 20 мбар. Это означает, что устройство нельзя использовать в местах с частыми скачками давления, но при этом котел отлично показал себя в условиях работы с высоким давлением: устройство функционирует без сбоев при давлении в 37 мбар при питании от мобильного/стационарного газгольдера.
Buderus Logamax U072
Это малошумный эффективный настенный газовый котел мощностью до 24 кВт, способный качественно обогреть помещение площадью до 240 кв. м. Модель устойчива к колебаниям напряжения и качественно работает даже при низких показателях давления (около 9 мбар).
Проблемы и сложности при согласовании котельных
Как и при проектировании других опасных производственных объектов, при разработке документов на котельную наверняка возникнут сложности:
- необходимо учесть множество ограничений по размещению котельной (в пределах территории социальных объектов, защитных и охранных зон);
- нужно разработать комплекс мер по энергоэффективности, снижения выбросов в окружающую среду;
- необходимо подготовить объект и все его системы к экспертизе промышленной опасности;
- нужно разработать документы, чтобы объект смог получить паспорт антитеррористической безопасности;
- необходимо обеспечить системы бесперебойной подачи тепла, хранилища для резервов топлива и реагентов.
Эти, и многие другие проблемы, будут успешно решены специалистами ]Смарт Вэй.
Инструкция по подготовке к запуску
Чтобы газовый, необходимо придерживаться несложной инструкции. Первый запуск производится, когда монтаж оборудования и обвязка завершены, правильность установки проверена. Все крепления, месторасположение котла должны быть выполнены в соответствии с правилами противопожарной безопасности. От котла до стены должно обязательно соблюдаться определенное расстояние. Какое именно, надо посмотреть в инструкции к котлу. Для некоторых моделей газовых котлов это условие выполнять необязательно. Надо убедиться, что рядом нет никаких легковоспламеняющихся предметов и материалов. Нельзя располагать котел около окон, так как работа его будет нарушена
Большое внимание надо уделить тому, чтобы корпус крепился ровно, не было никаких перекосов
После этого производится подключение оборудования к холодному водопроводу, при этом с патрубков убираются все заглушки, а на входе монтируется специальный фильтр с шаровым краном. Это позволяет предохранить систему от загрязнений, которые могут стать причиной поломки. Шаровые краны надо ставить на каждый патрубок, который используется для обвязки.
При решении задачи, как запустить котел, надо большое внимание уделять подводке газовых труб. В данном случае работу самостоятельно выполнять не рекомендуется, для этого приглашается сотрудник соответствующей службы, который выполняет такое подключение, пломбировку, при необходимости монтирует газовый счетчик
Что еще требуется подключить до запуска? Надо провести отдельную электролинию для котла
Оборудование снабжается электрическим кабелем с вилкой, при монтаже надо обеспечить наличие розетки рядом с котлом, лучше ее выделить отдельно от других. Далее выполняется подключение к дымоходной трубе, проверка ее тяги, работоспособности. Сама труба должна выходить на улицу, условия ее монтажа зависят от того, какого типа выбирается дымоход. Последняя часть подготовки к запуску заключается в том, что котел отключается от электричества, чтобы можно было наполнить его холодной водой. Далее проверяется отсутствие утечек, включение термостата на максимальное значение, чтобы автоматически зажегся переключатель режимов
Что еще требуется подключить до запуска? Надо провести отдельную электролинию для котла. Оборудование снабжается электрическим кабелем с вилкой, при монтаже надо обеспечить наличие розетки рядом с котлом, лучше ее выделить отдельно от других. Далее выполняется подключение к дымоходной трубе, проверка ее тяги, работоспособности. Сама труба должна выходить на улицу, условия ее монтажа зависят от того, какого типа выбирается дымоход. Последняя часть подготовки к запуску заключается в том, что котел отключается от электричества, чтобы можно было наполнить его холодной водой. Далее проверяется отсутствие утечек, включение термостата на максимальное значение, чтобы автоматически зажегся переключатель режимов.
Установка газового котла Baxi
Монтаж котла состоит из нескольких этапов:
- Установка водяного фильтра на трубопровод, подводящий воду к системе ГВС. Обязательно надо с обеих сторон поставить отсекающие вентили, обеспечивающие возможность демонтажа фильтра для обслуживания, ремонта или замены.
- Размещение агрегата в отведенном месте. Напольные устройства просто помещаются в нужной точке помещения, настенные котлы навешиваются на поверхность прочных стен. Запрещается крепление на гипсокартонные перегородки или иные конструкции, не обладающие достаточной несущей способностью. Крепление к стене производится на специальные кронштейны (салазки), которые идут в комплекте поставки.
- Присоединяются все подводящие трубопроводы — газ, теплоноситель прямая и обратная линия, ГВС. Устанавливается и присоединяется коаксиальный дымоход (некоторые модели снабжены двойным дымоходом вертикального типа). Сразу же проверяется наличие и качество тяги.
Завершающим этапом становится подключение котла к сети электропитания. Для этого необходима отдельная розетка, питание других устройств от нее запрещено правилами эксплуатации.
ВАЖНО!
Настоятельно рекомендуется использовать стабилизатор, позволяющий исключить скачки напряжения.
Какие растворы использовать для чистки
С удалением скопившейся на стенках теплообменника накипи хорошо справляются кислоты и специальные средства:
Detex
Специальная жидкость, предназначенная для удаления следов оксидов, накипи, солей. Хорошо взаимодействует с изделиями, изготовленными из стали, чугуна или меди, увеличивая срок их эксплуатации
Лимонная кислота
Разогретая до 60 градусов лимонная кислота подходит для чистки деталей из нержавейки, меди, латуни. Минимальная концентрация раствора – 0,5 %, а максимальная – 1,5 %.
Щавелевая кислота
Очищает накипь и следы от ржавчины, не повреждает окрашенные детали. Применяется для всех видов металла. Специальное средство на основе щавелевой кислоты – «Солита».
Сульфаминовая кислота
Удаляет отложения, в состав которой входят оксиды металлов. Безопасна для большинства используемых при сборке котлов материалов.
Соляная кислота
Отличается агрессивным воздействием на металл. Допустимо использование этого вещества в крайнем случае только для обработки изделий из нержавейки и меди.
Агрессивность раствора снижают добавками, препятствующими разрушению металлической оболочки изделия. Крайне токсична, и при работе с ней требуется строго соблюдать правила техники безопасности.
Мнение эксперта Гребнев Вадим Савельевич Монтажник отопительных систем
Недостаток химической чистки – невозможность управления процессами взаимодействия кислоты не только с отложениями, но и с металлическими элементами котла, неподверженными загрязнению. Пагубного воздействия можно избежать, добавив к кислоте ингибиторы, смягчающие воздействие кислоты.
Регулярная чистка и сервисное обслуживание газового котла обеспечит его бесперебойную работу и существенно продлит срок службы.
Как включить газовый котел
Энергонезависимый с пъезорозжигом
Пъезорозжиг работает по принципу поджога искрой (как в зажигалках), он используется не только на энергонезависимых моделях старого образца, но и современных котлоагрегатах. Перед пуском убедитесь, что газовый вентиль открыт. Чтобы запустить газовый котел:
Обозначение элементов управления котла на примере распространенных моделей Данко. Органы управления у энергонезависимых моделей других производителей практически не отличаются.

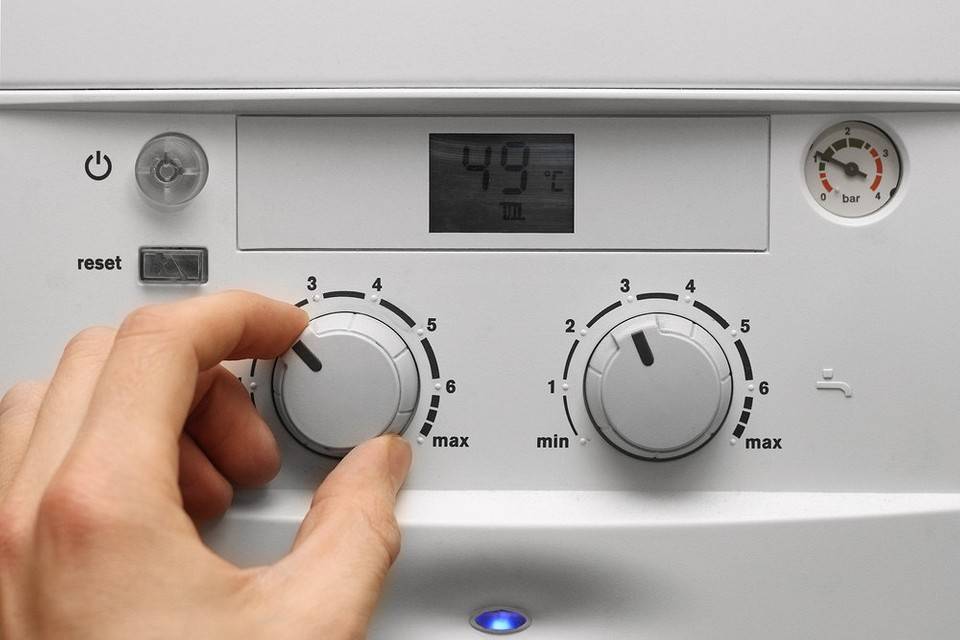

- Поверните механический терморегулятор против часовой стрелки до упора.
- Зажмите и удерживайте пусковую кнопку (обычно внутри терморегулятора), затем нажмите и отпустите кнопку пъезорозжига, чтобы зажечь запальник (фитиль) газового котла. Для розжига фитиля может потребоваться несколько нажатий кнопки пъезорозжига. Пусковую кнопку удерживаем все это время и далее на протяжении 30 секунд, пока при ее отпускании горелка не будет тухнуть.
- Поверните механический терморегулятор до нужного значения температуры. Если запуск газового котла проводится в холодном частном доме при высоких морозах, температуру необходимо прибавлять постепенно, в течение 5-10 минут, чтобы разогреть дымоход и предотвратить обратную тягу. При розжиге после кратковременного перерыва или в теплую погоду в этом нет необходимости, можно сразу выставлять комфортный уровень температуры.
Энергозависимый котлоагрегат
Энергозависимые котлы требуют подключения к электросети, оборудованы авторозжигом и многофункциональной автоматикой, поэтому их пуск гораздо проще и сводится к нажатию пары кнопок. Соответственно их расположение и порядок может незначительно отличаться. Объясним на примере наиболее распространенного настенного двухконтурного BAXI Eco Four 24f. Чтобы включить газовый котел:

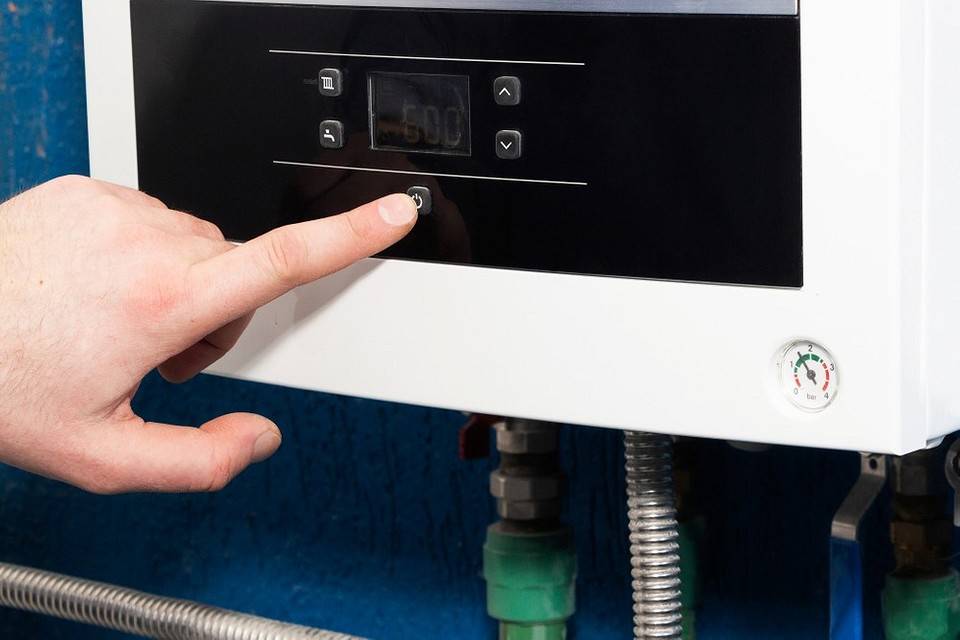

- Подключите котел к сети и убедитесь, что газовый вентиль открыт.
- Нажмите кнопку Пуск/Остановка, чтобы включить котел и выбрать один из режимов, они находятся в последовательности Лето>Зима>Только отопление>Выключено. Соответственно, для работы только на отопление, необходимо нажать кнопку 3 раза. Летний режим подразумевает работу только на подогрев горячей воды.
- Кнопками «+» и «-» установите желаемые значения температуры отопления и ГВС. Всю остальную работу выполняет автоматика и авторозжиг.
Напольный
Инструкция по активации прибора такая.
- Проветрите помещение котельной, убедитесь в том, что вентиляция исправна, а в дымоотводящей трубе есть тяга.
- Включите электропитание.
- Откройте дверку, проверьте положение рукоятки управления. Она должна быть в позиции «выкл».
- Откройте подачу газовой смеси.
- Поставьте ручку управления в положение «пьезорозжиг».
- Нажмите на ручку и удерживайте ее так 8-10 секунд. В это время газ пойдет по трубе и вытеснит воздух. Активируйте пьезорозжиг.
- Проверьте горелку. Если она не зажглась, повторите манипуляции.
После того как удалось зажечь основную горелку, настраивают регулировки температуры нагрева.
Настенный
- Для запуска настенных моделей последовательность действий такая.
- Проверьте наличие тяги, убедитесь, что вентиляция в помещении нормально работает.
- Подключите котел к электросети.
- Откройте подачу газовой смеси.
- Нажмите кнопку запуска.
- Настройте рабочий диапазон температур. Как сделать это правильно, уточните в техдокументации приобретенной модели.
Работа в автоматическом режиме характеризуется самостоятельным запуском горелки при необходимости подогрева теплоносителя. У двухконтурных разновидностей горелка автоматически запускается при включении крана горячей воды.
Напольные модели
Эта категория представлена одно- и двухконтурными аппаратами, предназначенными для обогрева помещений с дымоходом. Линейка выпускается в большом диапазоне мощностей, можно подобрать вариант для любой площади. Модели отличаются высоким КПД, установлена итальянская автоматика, отвечающая за надежность и безопасность оборудования. Скорость подогрева горячей воды, при работе второго контура, достигает 440 л/ч на максимальной мощности. Все модификации объединяет важная для потребителей характеристика — доступные цены.
КС-Г 10ДS
Это самый маломощный напольный аппарат. Одноконтурный без ГВС. Его характеристики:
- Теплопроизводительность — 10 кВт.
- Площадь обогрева — до 300 м².
- Расход газа — 1,12 м³/ч.
- КПД — 90%.
- Размеры (ВхШхГ) — 580х235х840 мм.
- Вес — 57 кг.
Самый мощный одноконтурный напольный котел — КС-Г 60ДS, его мощность 60 кВт, масса — 218 кг, и он способен отопить площадь 1770 м².
КС-ГВ 20 ДS
Это самый мощный напольный двухконтурный вариант. Его технические параметры:
- Теплопроизводительность — 20 кВт.
- Площадь отопления — до 600 м².
- Расход топлива — 2,24 м³/ч.
- КПД — 90%.
- Размеры (ВхШхГ) — 575х340х840 мм.
- Вес — 69 кг.
При высокой производительности модель компактна. Производительность по ГВС — 300 л/ч. Благодаря небольшой массе проводить установку легко, с этим справляются два специалиста. При монтаже нагреватель подключают к стандартной трубе d = 15 мм.
Среди напольных вариантов с двумя контурами самый маломощный — КС-ГВ 10ДS. Он рассчитан на обогрев 300 м². Весит 56 кг.
КС-Г-12,5 ДS
Котел «Тайга 12.5» — напольная модель мощностью 12 500 Вт. Один контур. Ее характеристики:
- Автоматика Sit Group.
- Рассчитана на обогрев 125 м².
- Пьезорозжиг.
- Горелка «Термобар».
- Расход газа — 1,4 м³/ч.
- 680х550х250 мм.
- КПД — 90%.
- Стальной теплообменник.
- Цена ориентировочная — 17 500 рублей.
- Вес — 44 кг.
- Открытая топка.
