Круглая печная задвижка или вьюшка
Печная задвижка круглой формы иначе называется вьюшкой. Это особая задвижка, обладающая несколько иной конструкцией, чем обычный вариант.
Вьюшка состоит из следующих частей:
- Корпуса, в виде плиты, которая может быть круглым или квадратным с круглым отверстием.
- Запорного элемента в виде диска, который закрывает отверстие и перекрывает воздухообмен в трубе.
- Управляющей части, в виде обычной рукояти в центре дисковой заслонки.
Использовать вьюшку для контролирования воздухообмена нельзя, так как снимать заслонку с пропускного отверстия нужно вручную, что в разогретой печке, вдобавок с выхлопными газами, практически невозможно. Конструкцию используют исключительно в качестве запорного элемента, зачастую в роли дополнительной заслонки для полноценного результат перед розжигом печи и после ее затухания.
Оба вида чугунных печных задвижек рекомендуется устанавливать далеко от топки.
Способы устранения неполадок
Если вы констатировали неполадки с тягой, то, конечно, их нужно как можно быстрее устранить.
Выбор средств для борьбы с плохой или обратной тягой зависит от причин, приведших к анормальной работе дымохода.
Чистка трубы
Один из распространённых методов улучшения тяги — чистка трубы. Топливо, сгорая в печи, выделяет различные субстанции, которые оседают на внутренней поверхности дымохода. Сажа хорошо прилипает к трубам, если они неровные или изогнуты.
При проведении работ не забывайте о мерах безопасности
Как почистить дымоход, чтобы появилась хорошая тяга?
Прежде всего, действуя чисто механически. Каналы дымохода можно сделать более широкими, избавившись от налёта, следующими способами:
Приготовив около одного ведра картошки, очистите её и нарежьте. Подойдут и картофельные очистки. Подбрасывайте понемногу в топку и ждите. При сгорании картофель выделит крахмал, который станет средством, способным размягчить нагарные образования. Мягкие куски сажи отпадут сами, а накрепко прилипшие придётся удалять механическим способом.
Дрова из осины. Протопите печь двумя-тремя поленьями. Они очень сильно разогреют трубы дымохода и помогут избавиться от нагара
Но этот способ требует особой осторожности, т. к
вероятность пожара будет очень высока (может загореться сажа).
Каменная соль
Этот метод больше подходит для профилактики. Соль, добавленная в момент топки, улучшает состояние дымоходных труб.
Ёршик для труб. Тяжёлый груз прикрепляют к ёршику, подвешенному на стальной канат, и опускают в дымоходные отверстия. Опуская и поднимая эту конструкцию, можно вынудить сажевые образования слетать со стенок труб и падать в печь. Из топки эти фрагменты потом извлекаются.
вероятность пожара будет очень высока (может загореться сажа).
Каменная соль. Этот метод больше подходит для профилактики. Соль, добавленная в момент топки, улучшает состояние дымоходных труб.
Ёршик для труб. Тяжёлый груз прикрепляют к ёршику, подвешенному на стальной канат, и опускают в дымоходные отверстия. Опуская и поднимая эту конструкцию, можно вынудить сажевые образования слетать со стенок труб и падать в печь. Из топки эти фрагменты потом извлекаются.
Вторая группа противосажевых мероприятий построена на применении химических средств. Самые востребованные химикаты для очистки дымохода – «Полено-трубочист», «Коминичек». К углям, образованным в процессе топки печи или камина, добавляют согласно инструкции химические средства и продолжают топить. После прогорания всего топлива желательно оставить угли, т. к. они продолжают «работать» в плане очистки дымохода (по крайней мере, так советуют производители).
При правильном использовании химические средства не принесут вреда вашему жилищу
Не верьте злопыхателям, которые говорят об обязательном возгорании сажи при использовании химического метода. Этот способ не представляет никакой опасности, т. к. полезное действие идёт за счёт химических реакций, а не благодаря сверхвысоким температурам горения реагента.
Следует особо сказать о соблюдении мер безопасности при проведении всех работ, касающихся дымохода. Не устраняйте проблемы с дымоходом в ветреную погоду! Старайтесь пользоваться страховочными устройствами во время проведения работ на высоте!
Устранение конструкционных неполадок
При выявлении тех или иных особенностей конструкции дымохода, которые негативно влияют на силу тяги, следует внести коррективы для их устранения. К таким действиям стоит отнести:
- демонтаж нескольких разрозненных труб и установка единого канала дымохода;
- надстройка трубы на крыше до необходимой высоты;
- утепление элементов дымохода и т. д.
Обустройство вентиляции
В некоторых случаях тяга может улучшиться, если не допускать сквозняков в доме или бане. Помочь при проблемах с тягой можно монтажом вентиляционных устройств на окна.
При отсутствии должного эффекта после всех вышеописанных методов, следует взять на вооружение современные устройства для улучшения тяги в дымоходе.
Установка приборов
Для улучшения работы дымохода лучше всего воспользоваться специальными устройствами, позволяющими регулировать и контролировать тягу. Такие устройства можно купить в магазине или сделать своими руками.
Дымососы электрические
В некоторых ситуациях, например для использования с печами, работящими на дровах или каминами, допускается установка специальных электрических канальных вентиляторов-дымососов. Они рассчитаны на работу в среде с повышенной температурой и наличием золы, конденсата и прочих продуктов горения. Однако устанавливать их на дымоход котла, работающего на твердом топливе, недопустимо, температура газов в нем может достигать 650-800оС.
Такие дымососы способны автоматизировать работу дымохода. Специальный датчик температуры и силы потока регулируют активность электропривода, тем самым всегда поддерживая в системе оптимальную тягу.
Виды конструкций для увеличения тяги в дымоходе
Виды конструкций для дымохода Увеличивать скорость удаления помогает установка технических приспособлений. Механические и электрические устройства повышают и уменьшают быстроту передвижения дыма, при этом в трубе поддерживается оптимальное давление.
Увеличить тягу в дымоходе можно, если установить:
- ротационную турбину;
- флюгер;
- электрический вентилятор;
- стабилизатор;
- дефлектор.
Решение выбирается с учетом конструкции дымового канала, вида отопительного оборудования. Имеет значение высота трубы над уровнем кровли и присутствие многоэтажных строений по соседству. Любое приспособление на трубе вызывает скопление сажи и конденсат внутри канала, поэтому лучше правильно спроектировать и смонтировать дымоудаляющие каналы.
Роторная или ротационная турбина
Турбодефлектор приводится в движение воздухом и помогает дыму улетучиваться Усилитель вытяжения содержит в конструкции одно или несколько поворотных устройств, ставится на окончание трубы и функционирует за счет движения ветра. Температура выходящего дыма не должна превышать 150 – 200°С в зависимости от вида турбины. Чаще такие приспособления ставятся на газовые печки и котлы.
Устройство поворачивается в одном направлении и вращением создает область пониженного давления над вершиной канала. Насадка дополнительно защищает выходное отверстие от попадания мусора и атмосферных осадков.
Недостатком считается невозможность работы в безветренную погоду. Турбина продолжает вращаться при отключенном отоплении в летние месяцы и создает повышенную тягу в помещении.
Флюгер
Флюгер поворачивается против ветра и защищает трубу от задувания Насадка на дымоход для увеличения тяги выполняется в виде флюгера, который поворачивается против ветра за счет специальной конструкции. Задача дымника заключается в противодействии обратной тяге и придании эстетичного вида оголовку трубы.
Детали конструкции:
- центральная ось;
- фигура;
- роза ветров.
Колпак имеет внутри подшипники, требующие регулярной смазки. В мороз на поверхности корпуса появляется наледь, ее нужно сбивать.
Электрический вентилятор
Усилить скорость дыма можно с помощью электрического вентилятора Применяется для вытягивания дыма из твердотопливных, газовых котлов, печей бань и саун, каминов, открытых очагов, с температурой продуктов горения не выше 200°С, а также в системе очистки воздуха. Вентилятор в дымоход для улучшения тяги представляет собой тягодутьевое устройство, чтобы повысить эффективность отопления. Установка прибора позволяет сделать компактными топку котла и другие элементы, а процесс горения при этом не зависит от погоды.
Повышается скорость циркуляции газов, организовывается подача воздуха к горелкам, воздух распределяется по зонам горения равномерно. Использование вентилятора не всегда является оправданным в небольших бытовых печах, котлах малой мощности, т. к. они делают сложной конструкцию и зависят от электричества.
Стабилизатор
Устройство представляет собой прерыватель для дозированной подачи кислорода и поддержания тяговой силы в дымоходе. В конструкции есть защитный клапан для остановки работы при избыточном давлении в трубе.
Стабилизатор устанавливается на выпуск дымохода и выполняет следующие функции:
- стабилизирует давление в топке;
- ослабляет избыточную тягу в трубе и улучшает КПД котла;
- защищает помещение от возникновения обратного засасывания дыма.
Под зонтичным оголовком монтируется датчик тяги, который реагирует на повышение температуры продуктов горения. Дым накапливается под куполом при ослаблении потока и нагревает контролер, который прерывает поставку газа к горелке.
Дефлектор
Дефлектор с разным диаметром насадки усиливает скорость дыма Устройство ставится на конце трубы и преобразует энергию ветрового потока для уменьшения статического давления в канале. Используется эффект Бернулли, который заключается в том, что при увеличении скорости ветра и уменьшении диаметра канала появляется разреженность в трубе и создается дополнительная тяговая сила.
Стандартное исполнение предполагает наличие трех деталей:
- верхний цилиндрический корпус, имеющий расширение внизу, к основанию он крепится с применением стоек;
- нижний металлический стакан, иногда в качестве материала используется асбоцемент или керамика;
- конусообразный колпак.
Способы измерения
Если вы усомнились, что тяга дымоходного канала печи, камина или отопительного котла достаточная, нужно провести проверку. Самый простой способ развеять сомнения – своими руками проверить с помощью анемометра. Если прибор показывает тягу 10-20 Па, то его считают нормальным. Проблема этого метода – малая точность измерения недорогих анемометров, если тяга меньше 1Па, то они покажут, что ее нет. Более точные профессиональные приборы стоят дорого, ими пользуются печники.
Если анемометра у вас нет, воспользуйтесь одним из народных методов определения силы тяги дымохода:
По дыму. Самый очевидный признак того, что тяги нет – наличие даже небольшого задымления внутри помещения, большой количество дыма говорит о высоком риске возникновения пожара и отравления угарным газом.
- По цвету пламени. Посмотрев на цвет пламени, можно проверить уровень силы тяги. Если пламя внутри топки имеет белый оттенок и потрескивает во время горения, тяга избыточно сильная. Оранжево-красный цвет говорит о недостаточной тяге. Если дымоход спроектировать правильно, пламя имеет ровный золотисто-желтый оттенок.
С помощью спички. Если зажечь спичку, свечу или другой источник огня и поднести к отопительному прибору, пламя должно отклонится к топке. Если оно остается ровным, можно быть уверенным, что тяги нет. При отклонении пламени в противоположную от топки сторону, присутствует обратная тяга в дымоходе.
- С помощью зеркальца. Еще один метод проверить силу тяги внутри дымохода – поднести карманное зеркало к топке. Появление конденсата на его зеркальной поверхности означает, что удаление дыма затруднено.
Способы проверки тяги
Проверка тяги свечой
Изготовление дефлектора своими руками
Размеры дефлекторов разные трубы дымохода
Стенки верхнего цилиндра принимают давление ветра и направляют воздух в обход, подсос дыма получается за счет скольжения по внутренней поверхности отдельных струй. Дефлектор нельзя отнести к группе вентиляторов, т. к. устройство отличается простой формой и не имеет работающих механизмов.
На картоне рисуются контуры деталей, которые были просчитаны и нанесены на чертеже, и вырезаются. С помощью лекал переносят детали на металл с добавлением 1,5 – 2 см по краям линий для удобства сборки. Конструктивные элементы получаются в развернутом виде после вырезания ножницами по металлу.
Ножовкой нарезают полосы из металла или уголки для соединения частей в готовое изделие. Подготовленные детали сгибают и сворачивают в соответствии с чертежом. При сборке элементы накладываются друг на друга и соединяются заклепками.
Необходимые инструменты
При изготовлении применяются материалы и инструменты, которые не требуют от мастера профессиональных навыков:
- резиновая или деревянная киянка;
- ножницы и ножовка по металлу;
- линейка, рулетка;
- мел для нанесения линий на поверхность металла;
- электродрель, пистолет для заклепок;
- сверла по металлу;
- карандаш и обычные ножницы.
Материалом служит тонкая оцинкованная сталь, полоса металлическая или уголок небольшого сечения. Размер заклепок выбирается в соответствии с диаметром сверла. Для монтажа на трубе используются гайки и болты.
Расчет размеров
На бумаге выполняется чертеж, в котором указываются ключевые размеры для создания выкройки флюгера-усилителя тяги для дымохода.
Соотношение при расчете размеров:
- высота дефлектора составляет 1,7 d;
- ширина колпака принимается равной 2 d;
- размер диффузора по ширине берется 1,3 d.
Символ d означает диаметр дымовой трубы (внутренний). Другое соотношение размеров приведет к слабой эффективности.
Какой вид для каких дымоходов подходит
Рекомендации специалистов по применению труб из асбестоцемента в системах отопления отличаются краткостью. Изготовленные по современным техническим условиям прогоны не следует устанавливать в помещениях и непосредственно на кирпичных печах. В любой момент трубы могут треснуть, и опасный угарный газ наполнит комнату.
Что касается использования изделий разных типов, то они могут быть установлены в таких местах:
- Безнапорные. Имеют тонкие стенки и низкую устойчивость в к нагрузкам и ударам. Их лучше устанавливать внутри вспомогательных помещений и на чердаках. То есть в тех местах, где постоянно не присутствуют люди и отсутствует вероятность механического повреждения магистрали.
- Напорные. Изделия более прочные и устойчивые к давлению. Прогоны целесообразно ставить на крыше, где имеется ветровая нагрузка. Трубы напорного типа допускается использовать для каминов и печей при условии, что они топятся древесиной.
Естественная циркуляция воздуха в доме
Обратная тяга может возникнуть при установке металлопластиковых окон и дверей
Вентиляционная система в доме представляет собой комплекс из разных технических устройств, воздуходувов и шахт, которые имеют единый стояк от подвала до крыши. Благодаря ему создается тяга за счет разницы температур в доме и на улице. С ростом этой разницы вытяжка будет работать сильнее.
Влияние оказывает и перпендикулярное давление по принципу перекрестных участков. Это ситуация, при которой ветер дует горизонтально по отношению к стояку. В результате он вытягивает воздух из вентиляции.
Чтобы в доме был приток воздуха и не образовался вакуум, в фундаменте на этапе строительства делают отдушины. Также можно сделать несколько отверстий в полу на первом этаже.
Таким образом работает естественная циркуляция воздуха в многоквартирном доме. Система может не работать при отсутствии приточной вентиляции или при значении температуры в доме ниже, чем на улице. Вторая причина возникает нечасто, поэтому именно из-за отсутствия приличных потоков воздуха появляется тяга. Вентиляционные шахты в квартире делаются в ванной, туалете и кухне. Воздух поступает через окна. Применение стеклопакетов и герметичных дверей значительно сокращает притоки воздушных масс и вызывает обратную тягу. Для решения этой проблемы используют специальные клапаны на окна или стены.
Также нарушение воздушного потока может быть вызвано неисправностью системы, установкой вентиляторов и вытяжки, неправильным проектированием. Если вытяжка дует в обратную сторону в квартире, нужно искать проблему и устранять ее.
Ухудшилась тяга – что можно сделать?
Как поступить, если скорость потока недостаточна, и как увеличить тягу в дымоходе своими руками? Эта задача выполнима, но на практике можно встретиться с некоторыми трудностями и денежными тратами.
Итак, приступаем к работе:
- начинать нужно с чистки трубы. Для этого необходимо купить ерш с грузилом, который опускают в дымоход с крыши. Пригодятся также специальные щетки для чистки горизонтальных участков через ревизионные люки;
- можно почистить канал химическим способом, купив для этой цели специальные средства. Однако эффект от них носит временный характер, поэтому полностью отказаться от механической чистки не получится;
- необходимо обеспечить достаточное поступление воздуха в топочную камеру. Это можно сделать разными способами – например, организовать приточную вентиляцию помещения либо подключить отопительный прибор к системе подачи воздуха извне (при наличии технической возможности);
- придется провести полное обследование трубы и заделать все обнаруженные щели термостойким герметиком. В кирпичных дымоходах при значительных повреждениях может потребоваться перекладка некоторых участков или всей трубы. Кроме того, установка стальной гильзы в кирпичную систему позволяет обновить канал и дает гарантию его герметичности;
- можно нарастить трубу дымохода для лучшей тяги, если выяснится, что она слишком низкая. Проще всего это сделать на модульной системе из нержавеющей стали;
- электрический дымосос поможет создать в канале принудительную тягу. Скорость вращения его крыльчатки регулируется, что позволяет изменять силу тяги. Условием эффективной работы данного устройства является достаточный приток воздуха в топку;
- и, наконец, нужно правильно разжигать печь или камин – начальный прогрев топки небольшим количеством топлива позволяет легко достичь хорошей тяги.
Если же вы не представляете себя в роли домашнего мастера, есть простой выход – обратиться за помощью к специалистам. Они проведут обследование дымовой системы и выполнят её техническое обслуживание, а также, если понадобится, ремонтные работы.
Причины плохой тяги
Тяга ухудшается при сильном ветре снаружи Сложная ситуация возникает, если дымоход спроектирован и проложен неправильно. Неопытный человек неверно подбирает диаметр трубы или ошибается с длиной. Система дымоудаления должна быть перестроена, чтобы появилась тяговая сила.
Тяга отсутствует при нарушении герметичности соединений трубы, колен, изгибов. Увеличить вытягивание дыма можно, заделав все отверстия, через которые просачивается горячий воздух. Засорение отводящего канала сажей также вызывает снижение тяги или обратное движение продуктов горения. Иногда в канал удаления дыма ставятся теплообменники различной конструкции для сбора тепла и повторного использования. Но встраиваемые установки влияют на силу тяги и ухудшают горение топлива.
Тяговая сила ослабевает в условиях:
- дождя, тумана;
- повышенной влажности воздуха;
- высокой температуры снаружи;
- большой скорости ветра.

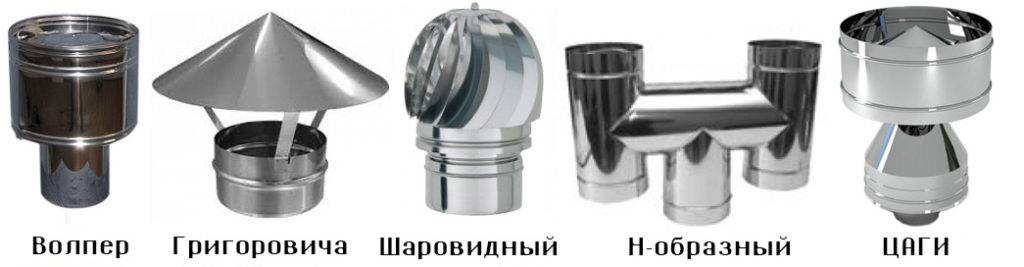

Виды дефлекторов
На данный момент разработан ряд различных видов дефлекторов, отличающихся друг от друга особенностями конструкции. С целью определения подходящей модели, рекомендуется изучить виды дефлекторов.
H-образный
Н-образный дефлектор дымохода зачастую устанавливают на зданиях производств и котельных, отличающиеся высоким показателем мощности. Установка данного дефлектора: к устью трубы крепится патрубок идентичного размера. В центре патрубка расположена врезка, обеспечивающая плотный стык элементов. По обе стороны поперечной трубы фиксируются еще 2 трубки, в итоге образующие систему, похожую на букву “H”.
ЦАГИ
Эту модель считают популярной и надежной. Это устройство по диаметру больше диаметра дымохода. Воздушная масса огибает систему с каждой стороны. Результатом этого становится образование повышенного давления с боков, спереди и сзади создается разрежение, способствующее на повышение тяги. Данная модель не подразумевает защитное приспособление. Поэтому, после установки данной модели следует провести монтаж защитного колпака.
Тарельчатый
Достаточно простой вид устройства, обеспечивающий функционирование системы на эффективном уровне, и обладает хорошим значением тяги. Двумя главными элементами приспособления образовывается защитный козырек, препятствующий проникновению в систему осадков из атмосферы.
Нижняя часть в козырьке закрыта колпаком, расположенным по направлению к дымоходному каналу. С помощью данной структуры, система справится с основными требованиями. В данную модель воздух поступает с любой стороны. Попав между конусами, образующие сужающийся канал, вызывает разрежение.
Флюгер
Корпус этой модели вращается. Устройство состоит из флюгера, козырьков и подшипникового узла. Приспособление вращается при помощи силы ветра, которая воздействует на флюгер. Работа этого дефлектора напоминает принцип корабельного паруса.
Вращающийся
Данная модель вращается лишь в одностороннем порядке. Дополнительная эффективность устройства обеспечивается благодаря круговому движению. Эта система обеспечивает нужную защиту от осадков. Вращающийся дефлектор активно применяют для газовых котлов. Минусом устройства является вращение дефлектора, зависимое от воздушного потока, то есть в безветренное время им не выполняются требуемые обязанности. При обледенении трубы дефлектор тоже не функционирует.
Круглый “Волпер”
Данное устройство имеет сильное сходство с моделью ЦАГИ с одним различием, заключающимся в козырьке, который обеспечивает защитную функцию и располагается над диффузором.
Система Григоровича
Еще одно популярное устройство, которое предназначено для повышения тяги. Данную модель возможно собрать своими силами. В состав системы входит нижняя цилиндрическая деталь и двух патрубков, верхняя цилиндрическая деталь, конуса и двух кронштейнов.
Дым, идущий из трубы, направляется в суженный диффузорный канал, вследствие чего обеспечивается разряжение.
Обзоры популярных вентиляторов
MMOTORS JSC BO VO 90/25 T (+150°C)
Прекрасный вентилятор круглой формы, используемый для прерывистой или долгосрочной работы. Его производительность 60 м3/ч, при мощности в 16 Вт. Изделие имеет класс защиты IP44. Посадочный диаметр составляет 9,9 см, а глубина – 2,5 см. Вентилятор выдает 2,5 тыс. оборотов. Изделие можно устанавливать в каналах с небольшой длиной. Благодаря малошумному электрическому двигателю, который имеет двойно-капсулированные шариковые подшипники, устройство сможет работать целых 30 тыс. часов. При этом вентилятор можно монтировать как в вертикальном, так и в горизонтальном положении. Корпус состоит из алюминиевого сплава, что быстро охлаждается и выдерживает температуру до 150 градусов. Гарантия – 3 года. Стоимость – около 38$.
MMOTORS JSC BA VA 9/2 T (+150)
В отличие от предыдущего варианта, вентилятор имеет квадратную форму, что касается параметров, то они практически ничем не отличаются. Мощность – все те же 16 Вт, производительность, класс защиты, обороты и другие показатели такие же. А вот посадочный диаметр – 9,3х9,3, при глубине в 2,5 см. Гарантия – 3 года, стоимость – 38,5$.
MMotors ВOК 150/120 (+150°C)
Вентилятор тоже используется для дымохода круглого сечения. Она намного мощнее предыдущих вариантов. При мощности в 18 Вт, устройство имеет производительность в 240 м3/ч. Посадочный диаметр – 12 см. Класс защиты IP44.
Модель имеет разное сечение вдоль оси вентилятора, что позволяет адаптировать его к обычным воздуховодам. Материал термоустойчивый, а двигатель прослужит 30 тыс. часов работы. Гарантия от производителя – 3 года. Стоимость – 90$. Купив такой вытяжной вентилятор на трубу дымохода, можно забыть о слабой тяге.
Установка дефлектора
После установки дефлектор крепится болтами к крыше, чтобы его не унес ветер Самодельная и покупная модель собирается в готовое изделие внизу, перед монтажом на трубу. К круглой металлической, асбестовой трубе аэродинамическая конструкция крепится болтами, обычно для этого делаются 3 отверстия в трубе. Если наблюдается небольшой люфт, используется обхватывающий хомут.
Применяется переходник для монтажа дефлектора в кирпичной трубе прямоугольного или квадратного сечения. Проводятся испытания устройства после монтажа. Искрогаситель делается самостоятельно из металлической тонкой сетки или листа нержавеющей стали.
Что влияет на тягу
На величину дымохода влияет множество факторов. Наиболее важными среди них являются высота и сечение канала дымовой трубы. Эти два параметра всегда взаимосвязаны и зависят от особенностей печи или камина. Их расчет требует исключительной бдительности, поскольку в случае ошибки тяга будет плохой. А это приведет либо к обратному движению угарных газов, либо к чрезмерному сжиганию дров.
Сегодня существуют целые таблицы, которые позволят сделать правильный расчет размеров дымовых каналов. Например, чтобы создать тягу в камине надлежащей силы, нужно сделать так, чтобы вытяжной канал имел сечение, меньшее 1/10 площади входного отверстия топки. Кажется, если увеличить сечение вытяжного канала, то тяга должна вырасти.
Установка пластиковых окон
Прежде чем восстанавливать работу вентиляционной системы, необходимо понять, что во многих домах она основана на принципах естественного обмена воздушных потоков. Это обозначает, что приток воздуха внутрь помещения осуществляется через различные щели. При этом основная его часть обязана проникать в квартиру через оконные конструкции, но современные пластиковые изделия являются герметичными и не могут обеспечить это. Ведь у них нет щелей и доступ свежего воздуха в этом случае в помещение не происходит.
Причем вытяжка функционирует в штатном режиме и выводит воздух наружу так, как заложено в проекте. Но это будет происходить до тех пор, пока давление в жилище не уравняется с аналогичным показателем в вентканале. Вот в этот момент и возникает обратная тяга, а удаляемый воздух начинает двигаться обратно в жилище. Печаль этой ситуации в том, что нормализовать воздушный обмен не получится до тех пор, пока оконные створки заперты. Чаще всего для восстановления вентиляции вполне достаточно окна просто приоткрыть.
Но так как проветривать жилище возможно далеко не всегда, то решить данную проблему можно с помощью установки:
- фурнитуры на окна для микропроветривания;
- приточного стенового клапана.
Необходимо учесть, что чаще всего работоспособность вентиляционной системе можно вернуть тогда, когда приточные клапана установлены большей частью жильцов дома. Если данный вариант по ряду причин невозможен, то надо сделать одно отверстие около двери при входе в подъезд, а другое сечением 10 мм над входом в квартиру. Зачастую этого хватает, чтобы обратная тяга в жилище больше не появлялась. Однако этот способ подойдет лишь тогда, когда жильцы и посетители дома на лестничных площадках не курят.
Как определить лучший вариант
Выбор конкретного решения зависит от особенности строения дымохода в каждом отдельном случае. Применение таких элементов, как дефлекторы, флюгеры, турбины или дымососы, актуально только при наличии определенных факторов, таких как ветреная погода или невозможность обустройства полноценного дымохода по высоте.
Лучшим решением остается, как и всегда, увеличение высоты дымохода и задействование различных стабилизаторов, которые в сочетании с повышенной тягой смогут обеспечить оптимальную работу котла. В этом случае снижается влияние внешних факторов, и устраняются все возможные преграды для создания естественного тока продуктов горения.
Роль заслонки в работе отопительной системы
Заслонка, или шибер для дымохода, предохраняет дом от возгорания и предотвращает возможность появления обратной тяги.
Она монтируется:
- в дверцу печи (камина) или находится в самой печи (камине);
- непосредственно в трубу дымохода.
Заслонка дымохода выступает регулятором тяги дымохода. Закрывая заслонку, уменьшаем площадь поперечного сечения дымохода, соответственно, тяга уменьшается. Открываем заслонку, поперечное сечение увеличивается, и тяга дымохода тоже.
После того как в отопительном устройстве прогорело топливо, можно закрыть шибер, тем самым уменьшить тепловые потери. Печь или камин будут остывать не так быстро, что позволит сэкономить на топливе.
Как сделать усилитель тяги
Рассматривать все конструкции не имеет смысла, так как профиль труб, сечение, материалы, из которых они сделаны – разные. Функционирование каждого дымохода имеет свою специфику. Для кирпичной трубы усилитель выглядит так.
Оптимальным вариантом считается круглое сечение – самое эффективное инженерное решение. Именно такие дымоходы в основном и монтируются в частном секторе. Рассмотрим, как сделать простой усилитель тяги дымохода своими руками.
Дефлектор на круглую трубу
Принцип его работы основан на создании зоны разряжения на пути восходящего горячего воздуха частичным перекрытием канала. Образующиеся вихревые потоки снижают давление в этой области, тем самым увеличивая скорость перемещения дыма, то есть тягу. Но поставить на трубу «просто колпак» – это не решение проблемы. Все его линейные параметры взаимосвязаны и рассчитываются по специальным формулам.
Чтобы упростить читателю работу, автор предлагает воспользоваться готовой таблицей со всеми необходимыми данными:
Этой информации вполне достаточно, чтобы сделать простейший дефлектор — усилитель тяги. Ну а как кроить, гнуть, клепать листовое железо расписывать не стоит – это элементарные вещи. Не имея простейших навыков работы с бытовым инструментом, заниматься конструированием и сборкой усилителя не имеет смысла.
Во избежание «подсоса» воздуха место примыкания дефлектора к трубе заделывается герметиком категории «жаропрочный».
Флюгеры или флюгарки для принудительной вытяжки
Это устройство для защиты дымохода от воздействия ветра. Принцип действия его состоит в том, что он, как и любой флюгер, разворачивается по ветру, защищая оголовок дымовой трубы от ветрового потока. Обтекая это устройство, ветер сам создает разрежение над устьем дымохода, создавая, таким образом, принудительную тягу дымохода. Термоустойчивым материалом для изготовления такой флюгарки обычно является нержавеющая сталь толщиной от 0,5 миллиметров. Вращение вокруг оси происходит на опорных подшипниках закрытого типа, которые не нуждаются в обслуживании. На корпусе устройства не происходит осаждения конденсата и не откладывается сажа.
Тем не менее, оно нуждается в обслуживании для освобождения от наледи. К недостаткам конструкции можно отнести неустойчивую работу при ветре значительной силы. При обычных условиях вентилятор-флюгер работает устойчиво и эффективно, создавая принудительную тягу внутри дымовой трубы.
Выводы
Усилитель тяги необходим для нормальной работы системы отопления, если вывод дыма затруднен. При выборе подходящего устройства нужно учитывать причины ухудшения тяги и особенности отопительного оборудования. Это позволит сконструировать систему отведения дыма, которая будет работать максимально эффективно.
Для нормализации тяги используют различные устройства. Они имеют свои преимущества и особенности монтажа. Некоторые такие устройства легко собрать своими руками. Чаще всего используют простые усилители вроде флюгера и дефлектора.
