Как утеплить вентиляцию на холодном чердаке: специфика теплоизоляции воздуховодов

Конденсат – угроза не только трубам

Главной причиной проведения утепляющих вентиляционную магистраль работ, в основном, становится возникновение пятен влаги на потолке и стенах. Реже работы ведутся из-за громких завываний ветра в трубе или заметного снаружи ее обмерзания. Эти и иные разрушающие некоторые участки постройки факторы неправильно считаются основной причиной для проведения утепления. В действительности ситуация более серьёзны.

Как мы уже говорили выше, влага в стенках – прекрасная среда для формирования грибка и вредных микроорганизмов. Однако чтобы плесень «проступила» на поверхности стен необходимо достаточно времени и влаги. И до момента пока она всего лишь «покажется» на них, изнутри системы вентилирования уже образуется собственная «экосистема», неприметно отравляющая дом.

Результатом этого может стать аллергическая реакция, непонятно чем вызванные недомогания, хронические головные боли. Вызывающие их вредоносные бактерии распространяются по воздуху, неприметно отравляя его. Благодаря этому правильное утепление вентиляции – это защита не только перекрытий и стен дома, но и здоровья его жителей.

Внутренняя и наружная изоляция: за и против

Утеплять трубы можно двумя способами: внутренняя облицовка или изоляция внешней стороны. Каждый метод имеет свои достоинства и недостатки.

Внутренняя облицовка

• Сложнее в установке, но не подвержена внешнему механическому температурному воздействию.
• Чтобы избежать уменьшения внутренней части воздуховода, необходимо провести некоторые работы по увеличению изначальной площади.
• Материал должен быть паронепроницаемым и герметичным, чтобы избежать впитывание влаги из воздуха.
• Внешняя часть материала должна быть гладкой, чтобы не препятствовать циркуляции воздуха.

Пример наружной изоляции вентканала

Изоляция внешней стороны

• Проще в монтаже, но материал также должен быть паронепроницаемым.
• Необходимо предусмотреть утепление вытяжной трубы и установку гидробарьера.
• Материал должен противостоять механическим воздействиям.
• Изоляция должна быть негорючей, так как в случае возникновения открытого огня она контактирует с воздухом.
• Этот вид изоляции не уменьшает площадь внутреннего сечения трубы.
• Не подвержена образованию в ней болезнетворных бактерий.

Рекомендации специалистов

Если на открытом воздухе используются минеральные ваты, их необходимо тщательно гидроизолировать. Часто для этой цели используется рубероид. Если используются готовые скорлупы из ППС или ППУ, то в темных помещениях можно не использовать верхний покровный слой вообще. Нельзя покрывать или клеить пластиковые утеплители на битум или битумный праймер (мастику). Нельзя оклеивать в декоративных целях наружную изоляцию из ПП, ППУ, ППС битумной черепицей. Заворачивать – можно.

Важна теплоизоляция холодных воздуховодов приточной вентиляции до места ввода в помещение или в рекуператор тепла (или устройство подогрева поступающего воздуха), а также отрезка воздуховода подачи воздуха к котлу, камину, печи до точки входа в отопительный прибор. Исключение: коаксиальные дымоходы. При прокладке воздуховодов между лагами в полу необходима теплоизоляция достаточной толщины, иначе будут подмокать и гнить конструкции пола.

При монтаже готовых скорлуп в качестве уплотнителя используется готовый клей. Наглядно технологию монтажа теплоизоляции воздуховодов можно увидеть на видео:

Способы и материалы для утепления

Вентсистемы по устройству делятся на две категории:

• бытовые инженерные сети. Оборудование представляет собой небольшую трубную разводку малого уровня разветвленности, функционирует на основе естественной тяги или по принципу принудительной системы воздухообмена. Бытовые модели используются в обустройстве домов и офисных зданий;
• промышленные системы отвода отработанных потоков. Воздуховоды этой категории используются в сооружениях с разветвленной вентиляционной сетью с мощными вентиляторными установками, к примеру, в зданиях вокзалов, заводских цехах, терминалах аэропортов, торговых центрах.

Способы теплоизоляции воздуховодов и актуальные материалы определяются в зависимости от норм и требований СНиП.

Утепление бытовой вентиляционной системы

Теплозащита труб воздухообмена бытовой сети производится с помощью традиционных материалов и нового поколения утеплителей, среди которых:

• минеральная вата;
• пенопласт;
• вспененный полиэтилен – пенофол – с фольгированным покрытием;
• асбест в виде раствора или плит.

Минеральная вата

Волокнистый материал располагает предельно низким коэффициентом теплопроводности, однако отличается высокой гигроскопичностью, легко теряет эксплуатационные качества под воздействием влаги. Применяют минеральный утеплитель в комбинации с гидроизоляционным материалом, к примеру, специальной мембраной с фольгированной поверхностью. Чаще всего для утепления воздуховодов используют минвату в виде рулонов с толщиной пласта в пределах 40-80 мм.

Вспененный полиэтилен

Цилиндрические оболочки из пенофола заводского исполнения отличаются высокой эффективностью и удобством монтажа. Рулонный материал применяется способом крепления хомутами или проволокой. Вспененный полиэтилен располагает меньшей теплоемкостью, чем минеральная вата, и реализуется в недорогом сегменте. Трубу придется обматывать несколькими слоями этого утеплителя в силу малой толщины материала.

Асбестовый утеплитель

Раствор асбеста используется для изоляции труб любого сечения. Важным условием применения утепляющего состава на уличном секторе вентканала является установка короба из жести или рубероида для защиты от внешнего воздействия.

Теплоизоляционная скорлупа

Скорлупу в виде заготовок цилиндрической формы для изоляции труб изготавливают на основе различных составляющих, среди которых:

• стекловата;
• базальтовая вата;
• каучук;
• вспененный полиэтилен;
• пенополистирол;
• пенополиуретан.

Монолитные модели скорлупы применяются в процессе монтажа вентиляционных труб. Сборно-разборные варианты и модификации цилиндров с линией разреза устанавливаются на действующие узлы вентканала. Теплоизоляционная скорлупа особенно актуальна в местах прокладки труб через стену или плиты перекрытий. Стоимость скорлупы варьируется в зависимости от материала основы: пенополиуретановые модели реализуются в дорогом сегменте, аналоги из минваты и вспененного полиэтилена предлагаются по относительно доступным расценкам.

Самоклеющаяся изоляция

Пенофол марки «С» с фольгированной поверхностью располагает с тыльной стороны полиэтиленовой пленкой с клеевым составом. Самоклеющаяся теплоизоляция для воздуховодов представлена в большинстве строительных магазинов Москвы и регионов, и востребована как эффективный материал для самостоятельного утепления вентиляционных труб.

Теплоизоляция промышленных сетей вентиляции

Здесь востребованы все те же утеплители в виде рулонов, плит и растворов, как и для теплозащиты бытовой вентсистемы. Однако для промышленной изоляции воздуховодов актуальны также уникальные технологические разработки, к примеру, пенополиуретан. Воздушно-пенный состав наносится под высоким давлением с помощью специального оборудования. Пенная структура легко прилипает к трубе, плотно обволакивает основу, обеспечивая эффективный термобарьер.

Новое слово в обустройстве промышленных вентсистем – воздуховоды с термоизоляцией заводского исполнения. Среди предложений известных брендов по производству климатического оборудования есть готовые модели труб и узлов с разными теплоизоляционными материалами в виде минваты, пенофола, ППУ и пенополистирола.

Монтаж трубной системы своими руками

Варианты соединения частей трубопроводной системы из полимерных труб

• Если для обустройства воздухообмена выбраны канализационные трубы, то весь воздуховод нужно собирать только из них. Это предотвратит образование ступенчатой структуры внутри воздуховода, что нарушает движение воздуха.
• Предварительно схематически отображается будущая система.
• По схеме производится разметка на месте.
• Обязательно наносятся размеры по каждому участку и позиции расположения фитингов.
• Уточняется сечение труб. Стандартные размеры: круглого сечения 120 мм или квадратного 150х150 мм.
• Вычисляется диаметр воздуховода (можно воспользоваться онлайн программой).
• Приобретается оборудование, крепежные детали, трубы. При покупке следует быть внимательным и учесть, что в документах дается размер наружной окружности, а не внутренней.
• Проверяется наличие всех соединительных и других элементов. Для полной совместимости частей системы и герметичности соединений лучше приобрести от одного производителя.
• По всей размеченной трассе фиксируется крепеж под будущие коммуникации.
• Подготовленные к установке магистрали проверяются на отсутствие дефектов снаружи, а также внутри труб. Они должны быть гладкими с нанесенным антистатическим слоем.
• Из элементов большего сечения собирается стояк.
• Компонуются и устанавливаются воздуховоды.
• Между собой участки (ветки) могут крепиться неразъемным или разборными соединениями. Второй метод предпочтительнее, т.к. всегда можно систему разобрать для проведения профилактики.
• Не будет лишним провести герметизацию всех соединений.
• Элементы для подсоединения отдельных частей труб выбираются с нерезкими переходами и без острых углов.
• Вентиляционные рукава прикрепляются к потолку хомутами.
• Между собой сопрягаются, используя фитинги требуемых диаметров.
• Все рукава труб сходятся в одном месте в наиболее высокой точке.
• При механическом воздухообмене устанавливаются вентиляторы, клапаны, пр.
• Общий патрубок выносится на крышу повыше над кровлей.
• Вся система проверяется в работе.

Пластиковая фановая вентиляция — популярное инженерное решение воздухообмена в системе отвода стоков

В случае использования ПВХ-труб без гарантийных сертификатов во избежание опасного воздействия выделяемых из них веществ на людей, лучше всего из них сделать вытяжной рукав. Этот исключит даже случайное попадание токсинов в помещение.

Решение монтировать вентиляцию с использованием канализационных труб в частном доме оправдано экономически. К тому же, их эксплуатационные характеристики не вызывают у пользователей нареканий, даже несмотря на то, что вспомогательных деталей для сбора и фиксации системы понадобится намного больше, чем при традиционной вентиляционной «классике».

Выбор лучшего материала

Чтобы теплоизоляция любых: пластиковых, металлических и разных других вентиляционных труб оказалась достаточно эффективной, но и не ударила по бюджету – следует правильно выбрать утеплитель. Сегодня существует достаточно богатый выбор материалов для этого, как доступных так и достаточно дорогостоящих. Самыми рекомендуемыми вариантами являются следующие виды утеплителя:

• Минеральная вата. Недорогой пожаробезопасный вариант, доступный практически в любом строительном магазине. Обратной стороной доступности минеральной ваты является трудоёмкость монтажа и необходимость последующей ее защиты фольгой или оцинковкой. Боится влаги.
• Каменная вата. Обладает достоинствами минеральной ваты, а также ее недостатками. Со временем слеживается и теряет свои теплоизоляционные свойства.
• Пенополиуретан и пенопласт. Разъёмные конструкции для труб определенного диаметра. Недорогие, но обеспечивающие отличную тепло- и влагоизоляцию. Недостатком материалов является высокая пожароопасность и достаточно низкая устойчивость к механическим повреждениям.
• Вспененный полиэтилен. Утеплитель, предлагаемый в виде готовых трубок разного диаметра. Недорогой, отличатся хорошими показателями теплоизоляции, не боится влаги. Недостатком является необходимость надевать теплоизолятор на трубу воздуховода, что неудобно или даже иногда невозможно.

Выбор – чем утеплить вентиляционную трубу – каждый проводит сам. Основное правило, на которое рекомендуется опираться при выборе – приобретать тот материал, который наиболее полно решит проблему конденсата частной вентиляционной сети.

Зачем это нужно

Ключевое слово – конденсат. Без утепления он неизбежно будет образовываться на внутренней поверхности вентиляционного канала и стекать по внутренним стенкам, затекая через негерметичные стыки в капитальные стены и перекрытия. Последствия очевидны: отсыревание стен и потолка, появление плесени и их постепенное разрушение.

Влияние конденсата на сам вентиляционный канал зависит от того, из какого материала он выполнен:

• Оцинковка может пострадать при нарушении защитного антикоррозионного слоя. Что, впрочем, неизбежно при резке листа.
• Поливинилхлоридные и гофрированные алюминиевые трубы переносят контакт с влагой без каких-либо последствий.

Еще одна неприятность, связанная с конденсацией влаги – постепенное намерзание инея на внутренних стенках вентканала за пределами теплого помещения. За несколько недель эксплуатации в сильные морозы просвет трубы может снизиться со 100 – 150 миллиметров до нуля.

Откуда берется конденсат?

У его появления две причины.

1. Жизнедеятельность человека связана с избыточным увлажнением воздуха. При мытье посуды, приготовлении пищи, стирке, даже просто при дыхании атмосфера насыщается водяным паром.

1. Метеорологи давно пользуются понятием относительной влажности. Чем выше температура воздуха, тем больше водяного пара он может удержать. За 100-процентную относительную влажность берется максимальное количество воды, которая может содержаться в воздухе в парообразном состоянии. Однако стоит измениться температуре – и при том же количестве пара в воздухе относительная влажность изменится. При значительном охлаждении она может превысить 100%, после чего избыток воды неизбежно начнет конденсироваться на поверхности с низкой температурой. В нашем случае – на внутренней поверхности вентканала.

Последствия конденсации влаги в вентканале.

Особый случай

На производстве часто возникает необходимость в принудительной вентиляции с высокой скоростью воздушного потока. В частности, для удаления вредных летучих продуктов производства, опилок, стружки и т.д.

Шум воздуха и того, что он несет, в некоторых случаях становится серьезной проблемой. В заводских помещениях утепление вентиляции часто преследует цели не столько борьбы с конденсатом, сколько банальной шумоизоляции. Методы, однако, применяются те же.

Внутренние работы

Технологический процесс по утеплению воздуховодов внутри здания идентичен тому, что применяется при наружных работах. Отличие состоит лишь в том, что здесь нет негативных факторов в виде климатических явлений.

Однако если магистрали проложены в местах с повышенной влажностью, без дополнительной защиты обойтись не получится. Что касается частных домов или квартир, беспокоиться о негативной среде нет причин, и работы мало чем будут отличаться от обработки стен или полов.

На начальном этапе теплоизоляция для внутренних воздуховодов заключается в монтаже мембраны, которая окажет гидроизоляционное действие. Затем необходимо закрепить утеплитель, поверх которого фиксируется еще один слой мембраны, а лучше алюминиевой фольги. Оба эти материала сыграют важную роль паробарьера.

Правила монтажа

Мембрана для гидроизоляции под утеплитель

Технологии утепления вентканалов в здании и на улице почти не отличаются. Для первой нет надобности применять защитный слой, так как отсутствует влияние неблагоприятных факторов природы. Утепление вентиляционных труб также требуется на холодном чердаке, кровле.

Внутри помещений

Изоляция выполняется таким же способом, как для стен, пола:

1. Воздуховод накрывают мембранной. Она служит гидроизоляцией.
2. Укладывают утеплитель.
3. Утепленный воздуховод полностью закрывают еще одной мембранной или фольгой (барьеры для пара).

Если утепленная труба для вентиляции находится в помещении с повышенной влажностью или агрессивной средой, применение защитных слоев является обязательным.

На улице

Поверх утеплителя одевают кожухи из листового алюминия

Если присутствует старый утеплитель, его требуется убрать, зачистить поверхность от клея и других материалов.

1. В случае применения рулонного или листового материала трубу обматывают несколько раз. Отличный вариант – самоклеящаяся теплоизоляция для воздуховодов.
2. Под полиуретановую изоляцию располагают армирующий каркас (синтетический, металлический). Его надевают на воздуховод, а концы скрепляют.
3. Укладывают на поверхность утеплитель, крепят с помощью хомутов, проволоки.
4. Утепленный воздуховод для вентиляции укрывают защитным материалом. Чаще всего применяют кожух из жести или алюминиевых листов.

Утеплять воздуховод требуется надежно, чтобы устройство не повредил ветер, атмосферные осадки.

Материалы для изоляции воздуховодов имеют различную стоимость и характеристики. Правильно выполненная изоляция должна обеспечивать общую защиту воздуховода для продления срока службы всей системы контроля.

https://youtube.com/watch?v=oYkRkzQGF-o

Порядок утепления вентиляции на холодном чердаке

Чтобы иметь хорошо утепленную вентиляционную конструкцию, которая была бы защищена в любое время года, необходимо подобрать подходящий материал и качественно выполнить монтажные работы.

Минеральная вата хорошо защищает вентиляцию от холодных воздушных масс

Особенности изоляции минеральной ватой

Работы по теплоизоляции имеют следующие особенности:

• Вентиляционную трубу следует оборачивать утеплителем вокруг так, чтобы все зазоры и щели были наглухо закрыты.
• Минеральную и другие виды ват, необходимо накладывать друг на друга внахлест. Это значит, один слой материала должен захватывать часть предыдущего.
• Поверх теплоизоляционного материала нужно намотать слой гидроизоляции.

При работе с мягкими по структуре материалами необходимо обвязывать конечной итог работы бандажами.

Изоляция вентиляции на холодном чердаке пенополистиролом

Утеплители в виде плит необходимо укладывать так же как и минвату

При стыковке каждой части пениполистирола, важно делать это плотно. Зазоры и щели в самом конце рекомендуется заполнить монтажной пеной

При изоляции вентиляции пенополистиролом ППС-60, отдельно гидроизоляция не требуется.

Теплоизоляция при помощи цилиндров

Легко работать с материалами, которые представлены в форме цилиндров. На сегодняшний день многие утеплители имеют подобный вид — минеральная вата, полиэтилен, пенополистирол и др.

Эти плиты цилиндрической формы необходимо подбирать в зависимости от диаметра трубной конструкции. На прямые участки материал просто нужно надеть и скрепить специальными зажимами. В местах стыков и углов применяются специальные маты.

Какие есть виды готовых утепленных труб

Готовые теплоизоляционные трубы могут быть с базальтовой, стекловолоконной и пенополистироловой сердцевиной. Самый верхний слой также может быть различных типов — пластиковые, металлические и смешанные.

Монтаж производится очень быстро без особых трудностей. Вместе с утеплителем в магазинах можно приобрести готовые крепления и переходники.

Проникновение влаги внутрь чердака возникает при возникновении проблем в конструкции теплоизоляции вентиляции

Правила, обязательные к исполнению

1. Монтаж гибких и полугибких воздуховодов осуществляется при полном растяжении.
2. Воздушный рукав не должен провисать ни на одном участке – на каждом прогибе теряется давление.
3. Заземление воздуховода – в обязательном порядке: в процессе эксплуатации в линии накапливается статическое электричество.
4. При работе вентиляционной системы воздух в каналах движется по спирали (аэродинамика), это нужно учесть при проектировании и монтаже.
5. На вертикальных участках магистрали длиной более 2 этажей нельзя использовать гибкие воздуховоды.
6. В помещениях ниже уровня земли (подвальные, цокольные этажи), при контакте с землей, в бетонных конструкциях, проходящих через напольные/потолочные перекрытия – только жесткие воздуховоды.
7. Если воздуховод получил повреждения при монтаже – его следует заменить. Это же касается наружного теплоизоляционного покрытия.
8. При прохождении сквозь стены необходимо использовать переходники и металлические гильзы.
9. При резком повороте аэродинамические свойства трубы снижаются, радиус поворота должен быть не меньше, чем два диаметра воздуховода.

Как утеплять воздуховод

Прежде чем приступить к теплоизоляции, нужно определиться в каком месте труба нуждается в утеплении.

Самое уязвимое место для появления конденсата — место перепада температур, т.е там, где труба проходит сквозь стену дома, или в месте прохождения через крышу и неотапливаемый чердак.

• В первом случае стеновое отверстие прохода трубы утепляется теплоизолирующим материалом, также как и сама труба до рефлектора.
• Во втором случае утепляется место прохода через потолок, а труба оборачивается утеплителем до места выхода на крышу.

Рекомендуем ознакомиться: Инструкция подключения унитаза к системе канализации

Таким образом, утепление начинается от так называемой точки росы — места выпадения конденсата.

Сложнее бывает определить точку росы в приточной вентиляционной системе, где количество выпадающей в конденсат влаги определяется длиной воздуховода и его монтажных особенностей. Зачастую такие воздуховоды нуждаются не только в утеплении трубы, но и теплоизоляции клапанов, например, с помощью электроприводной системы, которая напоминает жалюзи, ограничивающие воздушный поток и нагревающие клапаны с помощью трубчатых нагревательных элементов.

Выбор варианта утеплителя зависит от длины трубы, необходимого количества утеплителя и возможных затрат на ремонт.

Целесообразность применения того или иного теплоизолирующего материала зависит от экономической обоснованности.

Определить точку росы можно с помощью таблицы, которая учитывает температуру воздуха в помещении и уровень влажности.

Чем опасен конденсат?

конденсат системы вентиляции

При вытяжной вентиляции у конденсата появляются другие последствия и состав, когда речь о печных и каминных трубах. В основном составе – чистая вода, к которой примешивается пыль. Копоть и кислотообразующие окислы добавляются к нему, когда речь идёт о кухонных вытяжках. Такие компоненты не отличаются высокой агрессивностью, но увеличивают скорость разрушения внутренних деталей.

Трубы из нержавеющей стали тоже корродируют быстрее. Но общий срок таких изделий доходит до десятков лет, поэтому на практике установить точные цифры сложно. Меньшей устойчивостью к кислотам отличаются конструкции из оцинкованной стали. Слишком сильно зацикливаться на конденсате внутри не стоит.

Герметичный и правильный монтаж актуален для самих труб. Растворы кислоты не наносят ущерба изделиям из пластика.

Технология монтажа теплоизоляции своими руками

Планируя теплозащиту воздуховода, следует подготовить нужное количество утеплителя и крепежных элементов на основе предварительных замеров.

Необходимые расчеты

Если планируется применение готовой скорлупы, требуется определить длину обрабатываемых участков и подготовить материал с некоторым запасом. В случае с рулонным утеплителем дополнительно следует рассчитать нужную ширину изделия. Для этого определяют диаметр трубы, прибавляют сдвоенный параметр толщины изолятора, умножают результат на 3,14 (число Пи).

Подготовительные работы

Перед началом работ по изоляции наружного отрезка вентканала следует снять дефлектор, если предстоит работа с готовым кожухом, который натягивается на трубу. В остальных случаях нет необходимости демонтировать защитный зонт

Также важно подготовить хомуты и другой крепеж в требуемом количестве

Утепление минватой

Для монтажа рулонного утеплителя требуется следующий набор инструментов и материалов:

• строительный нож;
• степлер;
• алюминиевый скотч;
• рулетка;
• резиновый шпатель.

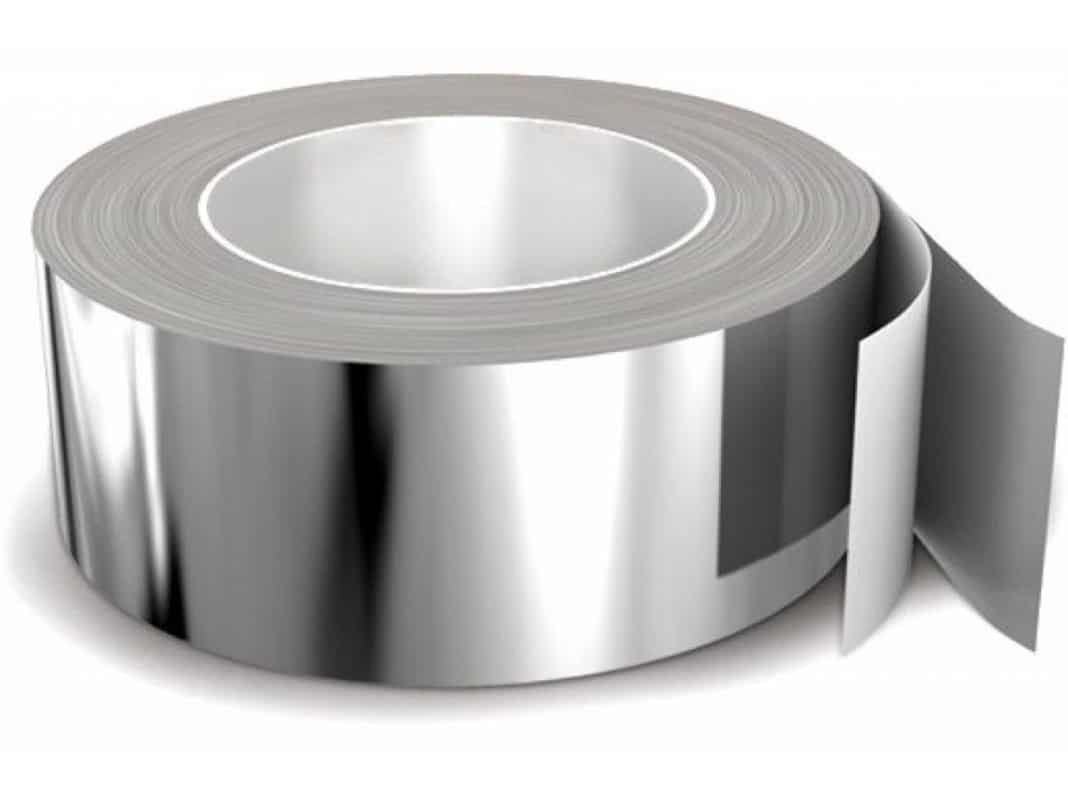

Алюминиевый скотч понадобится для утепления минватой воздуховодов

Применяют фольгированную минвату, что обуславливает надежную гидроизоляцию волокнистой основы утеплителя. Особенно востребована изоляция в виде каменной ваты с фольгой марки Isover.

Этапы работ:

• выполняют разметку на полотне с алюминиевым покрытием с учетом укладки внахлест, нарезают необходимое количество заготовок. Притом следует сделать надрез по длине торца, отступая от края на 7-8 см. Далее снимают вату по линии надреза, оставляя слой фольги;
• оборачивают трубу утеплителем так, чтобы выступ фольги по краю закрыл стыковочный шов;
• соединительная линия фиксируется с помощью степлера шагом в 10 см, сверху проклеивается алюминиевым скотчем.

Для изоляции угловых элементов вентканала применяют криволинейные фрагменты утеплителя, вырезанные по параметрам основы. Уличный отрезок воздуховода необходимо укрепить хомутами поверх минваты. Также требуется соорудить защитный короб из жести.

Утепление пенополиуретаном

Пенополиуретановый утеплитель напыляется с помощью специального оборудования. Из-за высокой стоимости монтажных работ с участием профессионалов ППУ применяется в основном при обустройстве промышленных систем отведения отработанного воздуха. Производители также предлагают компактные установки для смешивания компонентов пенного изолятора для утепления воздуховодов в частном домостроении. Комплектация весит в пределах 30 кг и позволяет запенить небольшую трубную разводку в чердаке и на крыше.

Утепление пенопластом

Плитный материал применяется при обустройстве вентсистем прямоугольного сечения. Пенополистирольный слой комплектуется специальной гидроизоляционной продукцией в виде мембраны или фольги. Из плит нарезают заготовки под требуемые размеры, монтируют фрагменты с помощью хомутов, скотча, степлера или металлической проволоки. Чтобы исключить зазоры на внешних углах, дополнительно заделывают стыки монтажной пеной.

Гидроизоляция требуется в зависимости от параметров плотности плит. К примеру, для ППС-60 нет необходимости защиты от влаги, а ППС-40 стоит использовать в комплекте с гидроизоляционной мембраной.

Нюансы монтажа самоклеющейся теплоизоляции

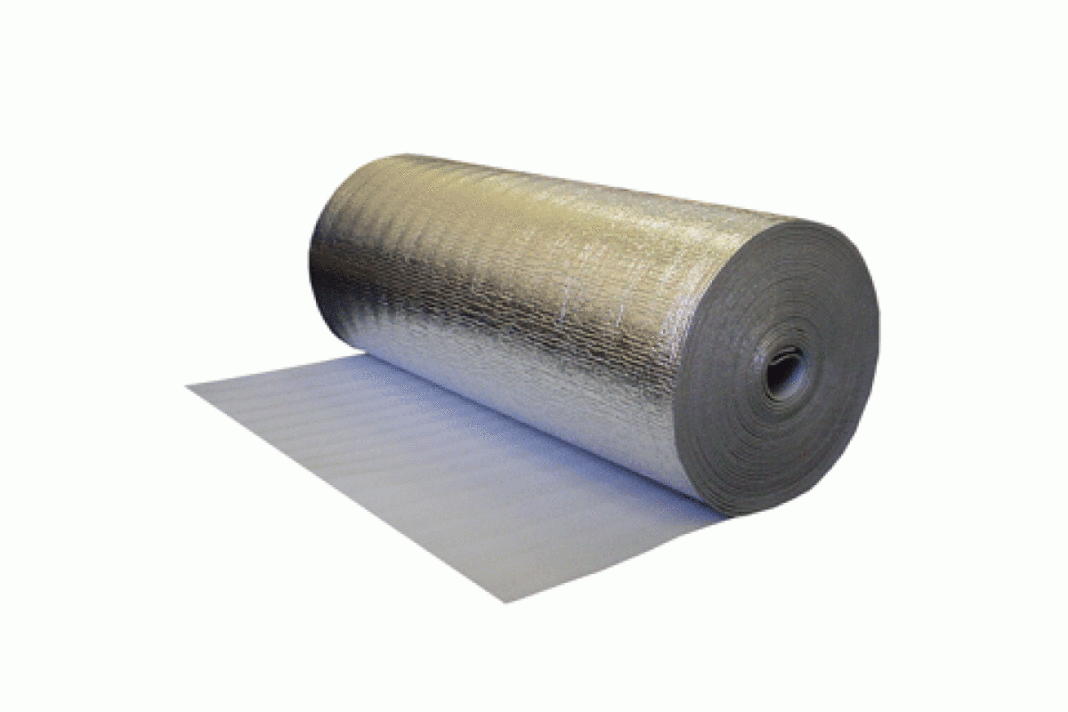

Самоклеющийся утеплитель – пенофол марки «С» – ценится за удобство монтажа. Наружная поверхность материала на основе вспененного полиэтилена отделана алюминиевым покрытием. На тыльную сторону изолятора нанесен клей, который закрыт пленкой. Полотно подрезают под необходимый размер в соответствии с параметрами воздуховода, удаляют пленку и приклеивают на выделенную поверхность трубы. Края самоклеющейся теплоизоляции складываются с нахлестом не менее 5 см и закрепляются алюминиевым скотчем.

Теплоизоляция специальными цилиндрами

Скорлупу применяют только для круглых труб, подбирая модель соответствующего размера. Цельные цилиндры с продольным разрезом актуальны при обустройстве вентканалов небольшого диаметра. Скорлупу раскрывают по линии зазора, надевают на трубу и скрепляют скотчем или хомутом. Сборно-разборные модели готовых цилиндров также востребованы для теплоизоляции участков выхода воздуховода за пределы отапливаемого помещения и уличных сегментов вентиляционного канала с обязательным сооружением защитного короба.

https://youtube.com/watch?v=cAdd-rjvEfA

Утеплители для промышленных систем

Для утепления воздуховодов промышленной вентиляции применяют все материалы, описанные ранее в разделе бытовых помещений, и некоторые другие изделия.

Пенополиуретан

Пенополиуретан – вспененный полиуретан, очень распространенный синтетический эластомер. Для теплоизоляции воздуховодов применяют в основном твердые пенополиуретаны. Из них выпускают всевозможные прошивные маты и скорлупы для утепления круглых трубопроводов.

Теплоизолированные воздуховоды

Монтаж воздуховодов с нанесенной теплоизоляцией намного быстрее, чем традиционная сборка с последующим утеплением. Зато цена их намного выше. Для утепления обычно применяется пенополиуретан с покрытием из стеклохолста, стеклопластика, полиэтилена.

Что лучше выбрать

Выбор теплоизоляции промышленных труб зависит от многих условий:

1. Размеров воздуховодов.
2. Формы воздуховодов.
3. Расположения системы. В цехе и венткамере (а сейчас – еще и в рекуператоре тепла) часто находится большая часть системы, только небольшие трубы для забора или выброса воздуха находятся вне помещения. В цехах зимой бывает холодно, вплоть до отрицательных величин, поэтому воздуховодам в помещении необходима теплоизоляция.
4. Температуры отводимых газов и противопожарных требований.
5. От того, строится ли новый цех, модернизируется старое производство или просто устанавливается теплоизоляция воздуховодов в старом цехе.

При теплоизоляции воздуховодов на старом производстве следует учитывать предполагаемый срок эксплуатации оборудования и здания в целом: если этот срок составляет 15-20 лет, то, возможно, не стоит выбирать современные дорогие материалы, а обойтись более бюджетными вариантами. Совсем другое дело при пуске новых линий или цехов – имеет смысл применять готовую теплоизоляцию или трубы с потенциальным сроком службы 50 лет.

Сейчас все чаще и чаще выбирают готовые скорлупы с нанесенным покровным слоем. Их не нужно защищать от ультрафиолета, атмосферной влаги.

Материалы для утепления вентиляционной трубы

Так выглядят правильно изолированные трубы вентиляционной системы на чердаке

Должны соответствовать данным критериям:

• Негорючесть.
• Хорошие теплоизоляционные качества.
• Бюджетность.

Рассмотрим наиболее часто используемые для этой цели материалы.

Минеральная вата

Утеплитель — минеральная вата

Имеет свои положительные стороны:

• Самый недорогой и доступный утеплитель.
• Пожаробезопасна.

Существуют и отрицательные аспекты:

• Процесс утепления минеральной ватой довольно сложный. Сначала она оборачивается вокруг трубы, потом вокруг ваты оцинковка или фольга, затем конструкция должна быть стянута бандажом.
• Со временем слеживается. Из-за этого образуются открытые участки между утеплителем и поверхностью трубы.
• Вата может лишиться своих теплоизоляционных свойств при резком повышении уровня влажности.

Важно! Минеральная вата токсична для человека! При установке необходимы защитные средства

Пенопласт

Пенопластовая изоляция для труб

Для теплоизоляции труб используются готовые разъемные конструкции из пенополистирола.

Достоинства пенопласта:

• Прост в монтаже: готовая труба имеет соединения шип-паз. Конструкция надевается на трубу и прижимаются друг к другу, тем самым образуя крепкое соединение.
• Не меняет свои характеристики из-за резкого повышения/понижения уровня влажности.
• Бюджетность.

Недостатки пенопласта:

• Горючесть. Также во время горения из пенополистирола выделяется токсичные для человека пары.
• Готовые формы невозможно применять на поворотах, подходит только для открытых прямых участков трубы.

Пенополиуретан и пенополипропилен

Пенополиуретановая оболочка для утепления стальных труб

Конструкция схожа с трубой из пенопласта

• Отличаются высокой ценой.
• Отличаются особой механической прочностью.
• Требуют дополнительного слоя при монтаже: необходимо использовать бандаж из вязальной проволоки.

Вспененный полиэтилен

Довольно распространённое решение и недорогое

Представляет собой трубки с разным диаметром и размером.

Преимущества:

• Легок в монтаже — его необходимо просто надеть на трубу.
• Не подвержен внешнему механическому воздействию.
• Структура вспененного полиэтилена делает невозможным появление грызунов.

Для жителей преимущественно холодного климата подойдут следующие материалы:

1. Пенофол — пенополиэтилен со слоем алюминиевой фольги. Использование пенофола предотвращает накопление пыли и прочих видов загрязнений.
2. Самоклеящийся утеплитель на основе пенополиэтилена. Данный материал очень легок в монтаже: необходимо удалить защитную пленку и прижать его к поверхности трубы. Для большей изоляции его возможно наклеить в два и более слоев.

Так выглядят вентканалы, теплоизолированные пенофолом

Из этого материала вы узнали некоторые особенности вентиляционной трубы на чердаке или крыше и познакомились с различными видами материалов. Дальнейший выбор предстоит сделать вам.
